CJ2671S耐压测试仪操作规程
耐压测试仪操作规程
耐压测试仪操作规程一、前言耐压测试仪是一种用于测试电气设备绝缘强度的仪器。
为了保证测试结果的准确性和安全性，必须按照操作规程进行操作。
本文将详细介绍耐压测试仪的操作规程。
二、设备准备1.检查仪器是否完好无损，连接线是否接触良好，电源线是否接地可靠。
2.检查被测设备是否符合测试要求，并确认被测设备已经通电。
3.将耐压测试仪与被测设备连接，确保连接正确。
三、设置参数1.根据被测设备的额定电压和额定电流设置耐压测试仪的输出电压和输出电流。
2.设置测试时间。
根据被测设备的要求设置时间，一般为1分钟到5分钟不等。
3.设置输出模式。
根据需要选择直流或交流输出模式。
四、开始测试1.先将输出电压调整到零，再打开输出开关。
2.调节输出电压和输出电流至预定值，并开始计时。
3.在测试过程中，应注意观察被测设备的状态，如有异常情况应立即停止测试，并进行处理。
4.在测试结束后，先将输出开关关闭，再将输出电压调整为零。
五、测试结果处理1.将测试结果记录下来，并进行分析。
2.如果测试结果符合要求，则被测设备可以正常使用。
3.如果测试结果不符合要求，则需要进行维修或更换设备。
六、注意事项1.在操作过程中，应注意安全，避免触电事故的发生。
2.在测试过程中，应注意观察被测设备的状态，如有异常情况应立即停止测试，并进行处理。
3.在测试结束后，先将输出开关关闭，再将输出电压调整为零。
避免对被测设备造成损害。
4.在使用耐压测试仪时，应遵循操作规程，并按照说明书正确操作。
如有不懂之处，请咨询专业人员。

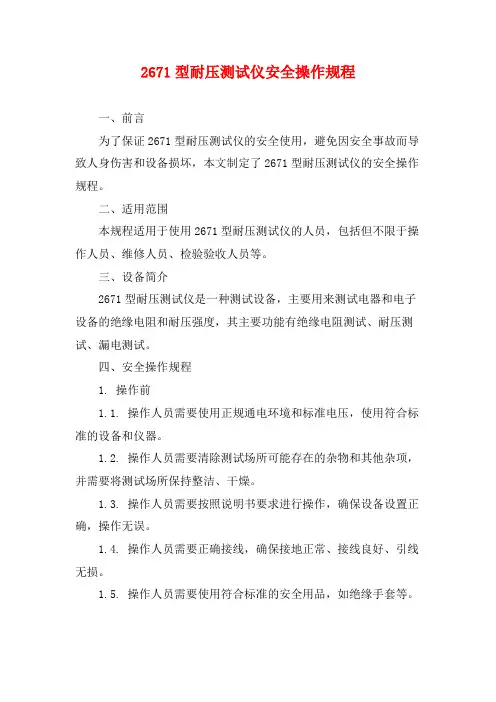

2671型耐压测试仪安全操作规程 (2)
2671型耐压测试仪安全操作规程一、前言为了保证2671型耐压测试仪的安全使用，避免因安全事故而导致人身伤害和设备损坏，本文制定了2671型耐压测试仪的安全操作规程。
二、适用范围本规程适用于使用2671型耐压测试仪的人员，包括但不限于操作人员、维修人员、检验验收人员等。
三、设备简介2671型耐压测试仪是一种测试设备，主要用来测试电器和电子设备的绝缘电阻和耐压强度，其主要功能有绝缘电阻测试、耐压测试、漏电测试。
四、安全操作规程1. 操作前1.1. 操作人员需要使用正规通电环境和标准电压，使用符合标准的设备和仪器。
1.2. 操作人员需要清除测试场所可能存在的杂物和其他杂项，并需要将测试场所保持整洁、干燥。
1.3. 操作人员需要按照说明书要求进行操作，确保设备设置正确，操作无误。
1.4. 操作人员需要正确接线，确保接地正常、接线良好、引线无损。
1.5. 操作人员需要使用符合标准的安全用品，如绝缘手套等。
1.6. 操作前需要检查设备的状态是否正常，检查仪器和电源线是否正常，保证设备和仪器处在良好状态。
2. 操作中2.1. 操作人员在使用设备时必需注意操作规程，遵循说明书的要求，并保证仪器正常使用。
2.2. 操作人员需注意仪器的使用环境和周围的安全状况，保证现场不受安全威胁。
2.3. 操作人员需注意操作时的动作规范，避免误伤或意外事故的发生。
如需停止操作时，必须按照正常停止程序及时停止设备。
2.4. 在操作中发现异常，需要及时停止设备，并向领导及相关人员报告及寻求帮助。
2.5. 在进行操作时，需随时留意仪器的数据，如有数据异常，需要立即停止操作并通知有关人员进行处理。
3. 操作后3.1. 操作后，需要将设备和仪器归位，并切断电源。
3.2. 操作后需要对设备进行清洁、维护和保养，确保设备处于良好状态。
3.3. 操作后需要将安全用品进行储存，确保安全用品的有效保养。
3.4. 操作完成后，要及时报告结果，做好记录工作，并对设备进行清理和维护，确保设备处于良好状态。
耐压测试仪运行检查规程 测试仪操作规程
耐压测试仪运行检查规程测试仪操作规程耐压测试仪，依据其作用可称为电气绝缘强度试验仪、介质强度测试仪等。
其工作原理是：把一个高于正常工作的电压加在被测设备的绝缘体上，持续一段规定的时间，加在上面的电压就只会产生很小的漏电流，则绝缘性较好。
程控电源模块、信号采集调理模块和计算机掌控系统三个模块构成测试系统。
选择耐压仪的2个指标：zui大输出电压值及zui大报警电流值的数值。
一、目的为正确进行耐压测试仪的功能自检，保证检查结果的正确和有效。
二、耐压测试仪操作步骤1、使用前先将仪器外壳接地，确保接地良好牢靠。
2、插好插头，给耐压测试仪输入电源，将高压输出线和输入低端线悬空安全放好。
3、耐压测试仪运行检查方法：使用一个的标准电阻值300K的电阻，高压输出线和输入低端线夹住300K的电阻的俩端；（1）将试验电压调整到小于1400V，电流设定5mA,按住“启动”按钮，仪器无报警证明仪器良好。
（2）将试验电压调整到大于1600V,电流设定5mA，按住“启动”按钮，仪器发出报警证明仪器良好。
三、耐压测试仪注意事项：1、高压测试仪为高压输出装置，使用时确定要注意安全，操作人员要戴好绝缘手套，检验台和地面上要求铺放绝缘垫，测试过程中绝不可用手触摸被测物体，离开时确定要切断主电源。
2、每天在正式测试前后必需对耐压测试仪进行功能检查，并做好检查结果记录。
3、发觉仪器不正常，应立刻维护和修理保养。
4、维护和修理好后，对两次之间检测的产品进行追溯重检。
接地电阻测试仪的操作要领1、测试仪设置符合规范后才开始接地电阻值的测量。
2、测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调整接地电阻值旋钮应放置在6～7Ω位置。
3、缓慢转动手柄，若检流表指针从中心的0平衡点快速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x01档位。
4、通过步骤3选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，渐渐加快手柄转速，使手柄转速达到120转／分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。
耐电压测试仪操作规程
耐电压测试仪操作规程一．使用前准备1.1接通电源，按下电源开关，使其置于“开”的位置。
1.2逆时针旋转“电压调节”旋钮到底，则仪器处于初始状态。
二．功能键说明和设定2.1报警电流设定根据所需报警电流值选择报警电流量5mA程档。
根据所需测试时间值选择定时2秒程档。
2.2输出电压设定选择测试电压330V时，应“弹出”电压选择键，此时330V指示灯亮。
2.3. 输出电压设置。
将一黑色测试端的测试线插入仪器的测试端，再将高压测试棒（红色）一端插入仪器的高压输出端，高压测试棒上外控四芯插头插入外控插孔，按下测试棒上“启动”按钮，此时顺时针转动“电压调节”旋钮，同时观察输出电压窗口中示值为330V，停止转动电压调节旋钮，并保持“电压调节”旋钮位置不变，则试验电压设定完毕。
注：在以后测试过程中，如不改变试验电压，每次测试只需按一下“启动”按钮即可。
如需改变试验电压，则重复上述步骤。
读数方式：由仪器“电压”显示表头直接读取输出电压值。
三．操作步骤使用前应对仪器进行自校,自校方法为：将一黑色测试端的测试线夹住“耐压仪校验盒”一孔；再将高压测试棒（红色）插入“耐压仪校验盒”另一孔；拔掉外控四芯插头即可对产品进行检测。
测量时黑色测试线夹住被测灯具的电源输入端，再将高压测试棒（红色）插入被测产品的接口上。
按下“启动”按钮。
检测时间一到，无报警声即被测产品为合格品；如被测产品在测试时间内“报警”灯亮，蜂鸣器发出报警声即为不合格。
在运行或自校过程中，当发现仪器失效时，应送到计量所检修。
当发现仪器失效时，应追溯到上一批已检产。
在自校过程中，发现仪器失效时，应停止检测，并送到计量所检修。
编制审核批准。
耐压测试仪操作规程
耐压测试仪操作规程一、背景介绍耐压测试仪是一种用于测试电气设备、电子产品等耐受高电压的能力的仪器。
它主要用于测试产品在正常使用情况下是否存在绝缘缺陷，以确保产品的安全性和可靠性。
本文将详细介绍耐压测试仪的操作规程，以便操作人员正确、安全地使用该仪器。
二、耐压测试仪的基本原理耐压测试仪的基本原理是利用高压电流刺激被测试产品，检测是否有绝缘漏电现象。
它通过输入高压电源，产生高电压输出，然后将被测试产品连接到输出终端，观察其是否会出现电弧、击穿和其他异常情况。
根据测试结果，可以判断产品的绝缘性能是否合格。
三、耐压测试仪的操作步骤1. 准备工作在进行耐压测试之前，必须进行一些准备工作。
首先，检查耐压测试仪的工作状态和连接线是否正常。
其次，确认被测试产品的电源已经断开，并进行必要的安全措施。
2. 设置测试参数根据被测试产品的要求，设置耐压测试仪的输出电压和测试时间。
在设置过程中，要仔细阅读产品规格书，确保所设置的参数符合要求。
3. 连接被测试产品将耐压测试仪的输出终端与被测试产品的电源线进行连接。
确保连接牢固可靠，并且不会出现短路或其他异常情况。
4. 进行测试根据设置的参数，启动耐压测试仪，开始测试过程。
在测试过程中，观察被测试产品是否出现异常现象，如电弧、击穿等。
同时，注意仪器本身是否正常工作，是否存在故障。
5. 结果判断根据测试结果，判断被测试产品的绝缘性能是否合格。
如果测试过程中发现问题，应及时停止测试，并排查问题的原因。
如果测试结果合格，可以记录测试结果，并进行后续的处理。
四、耐压测试仪的注意事项1. 安全第一在进行耐压测试之前，必须确保操作人员的安全。
要佩戴好绝缘手套和绝缘鞋，并提前做好相应的防护工作。
同时，要确保测试仪器本身的安全性和可靠性，避免发生电击等意外情况。
2. 仔细阅读说明书在操作耐压测试仪之前，务必仔细阅读相关的操作说明书，并按照说明书中的操作步骤进行操作。
如果有疑问或不清楚的地方，应及时向技术人员咨询，确保操作正确。

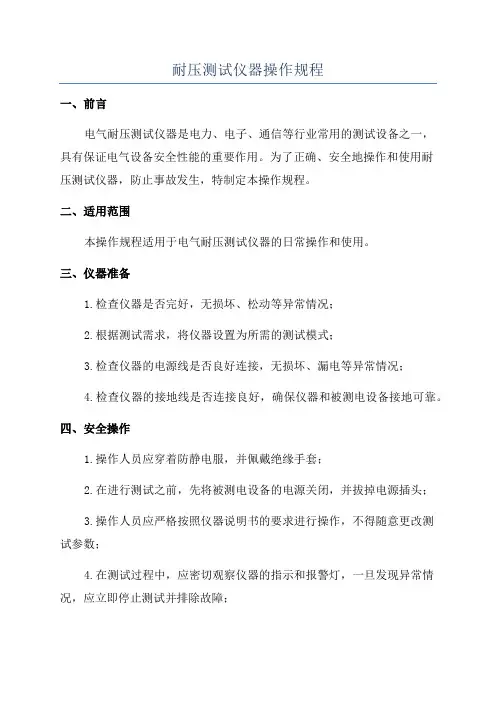

耐压测试仪器操作规程
耐压测试仪器操作规程一、前言电气耐压测试仪器是电力、电子、通信等行业常用的测试设备之一，具有保证电气设备安全性能的重要作用。
为了正确、安全地操作和使用耐压测试仪器，防止事故发生，特制定本操作规程。
二、适用范围本操作规程适用于电气耐压测试仪器的日常操作和使用。
三、仪器准备1.检查仪器是否完好，无损坏、松动等异常情况；2.根据测试需求，将仪器设置为所需的测试模式；3.检查仪器的电源线是否良好连接，无损坏、漏电等异常情况；4.检查仪器的接地线是否连接良好，确保仪器和被测电设备接地可靠。
四、安全操作1.操作人员应穿着防静电服，并佩戴绝缘手套；2.在进行测试之前，先将被测电设备的电源关闭，并拔掉电源插头；3.操作人员应严格按照仪器说明书的要求进行操作，不得随意更改测试参数；4.在测试过程中，应密切观察仪器的指示和报警灯，一旦发现异常情况，应立即停止测试并排除故障；5.在更换被测电设备时，应将测试仪器的电源关闭，并等待一段时间，确保仪器内部的电荷完全放电；6.操作人员应保持仪器周围的清洁和整洁，避免杂物混入并造成故障；7.操作人员应及时对仪器进行维护和保养，定期进行校准和检测。
五、仪器存放1.仪器应存放在干燥、清洁、通风良好的地方；2.仪器存放时，应避免阳光直射、高温、潮湿等恶劣环境；3.仪器存放时，应选择稳定的平台，并避免与其他物品相互挤压；4.仪器存放时，应将仪器的电源线及各类连接线整理妥当，避免纠缠和损坏。
六、事故处理1.发生电气事故时，应立即切断电源，并进行急救措施；2.事故发生后，应立即汇报给主管领导，并进行相关记录和处理；3.事故原因应进行事故调查和分析，确保事故不再发生。
七、附则1.对于特殊型号或复杂的测试仪器，操作人员应仔细阅读仪器的说明书，并接受专业培训后方可操作；通过遵守以上操作规程，可以在使用耐压测试仪器时更加安全、准确地进行测试，提高工作效率，确保电气设备的安全性能。
同时，请注意及时关注相关法律法规的更新，以保证操作规程的合法性和合规性。
耐压测试仪操作规程
耐压测试仪操作规程耐压测试仪操作规程1. 引言耐压测试仪是用来检测电气设备、仪器仪表、电线电缆等电气产品的耐压性能的仪器。
正确操作耐压测试仪对于保障产品安全质量至关重要。
本操作规程旨在规范耐压测试仪的操作，确保测试过程准确可靠。
2. 仪器准备2.1 检查耐压测试仪是否处于正常工作状态，确保仪器的电源和仪器的各个部分均正常工作。
2.2 检查测试仪的电压和频率设置是否与被测产品要求相符。
2.3 确保测试仪的接地线连接良好，确保仪器与被测产品的连接可靠。
3. 测试准备3.1 根据被测产品的要求选择合适的测试夹具或测试线缆。
3.2 将被测产品正确连接到测试仪上，确保连接牢固可靠。
3.3 给测试仪供电，打开仪器的电源开关。
3.4 根据被测产品的要求设置测试参数，如测试电压、测试时间等。
4. 测试操作4.1 调整测试参数到初始值，设置电压为0，并设置测试时间。
4.2 打开测试仪的高压开关，通过观察仪表的读数判断仪器是否正常工作。
4.3 缓慢调节测试电压，逐渐升高至被测产品要求的电压水平，同时观察被测产品是否有异常状况。
4.4 维持被测产品在测试电压下一段时间，记录测试时间，并观察被测产品的反应。
4.5 在测试结束后，逐渐降低测试电压，直到电压为0。
4.6 关闭测试仪的高压开关，断开测试线缆或夹具。
4.7 将测试仪的电源开关关闭，断开电源供应。
4.8 如果需要继续进行下一轮测试，可以从第4.2步再次开始。
5. 测试结果记录与分析5.1 在测试过程中，及时记录每次测试的参数设置、测试时间、测试结果等关键信息。
5.2 对于出现异常的测试结果，应及时停止测试，并进行故障排查与处理。
5.3 根据测试结果进行分析，判断被测产品是否符合要求。
6. 安全注意事项6.1 在使用耐压测试仪之前，应进行必要的安全知识培训，确保操作人员理解并掌握安全操作规程。
6.2 在测试过程中，应维持测试仪周围的工作环境整洁、干燥，避免发生火灾或电击等危险。
耐压测试仪操作规程
耐压测试仪操作规程《耐压测试仪操作规程》一、测试仪器准备1. 确保耐压测试仪器处于稳定状态，并连接到电源和地线。
2. 检查测试仪器的标定和校准情况，确保测试结果准确可靠。
3. 准备好待测试的设备或产品，并确保其符合安全操作规范。
二、测试仪器设置1. 根据待测试设备的电压等级，设置测试仪器的输出电压范围。
2. 根据待测试设备的绝缘等级，设置测试仪器的测试时间和泄漏电流限值。
3. 确认测试仪器的输入和输出连接正确，以及地线接地良好。
三、测试操作1. 将待测试设备连接到测试仪器的输入端，并确保连接牢固可靠。
2. 打开测试仪器的电源，按照设定的参数进行测试操作。
3. 在测试过程中，及时观察设备的情况和测试仪器的指示，注意防范意外和危险。
四、测试结果1. 测试结束后，关闭测试仪器的电源，并断开待测试设备的连接。
2. 根据测试仪器的指示或记录，检查测试结果是否符合设备的要求。
3. 将测试结果记录并保存，作为设备安全性评估的依据。
五、维护和保养1. 经常检查测试仪器的外观和功能，确保其正常工作和安全使用。
2. 定期对测试仪器进行校准和检测，保证测试结果的准确性。
3. 如发现测试仪器故障或异常，应及时停止使用并进行维修处理。
六、安全注意事项1. 在使用测试仪器时，应穿戴符合安全规范的防护用具，确保人身安全。
2. 遵守测试仪器的操作说明和安全注意事项，以防万一的事故和故障发生。
3. 如遇到紧急情况或问题，应立即停止操作并向相关人员报告和求助。
以上即是耐压测试仪的操作规程，希望大家在实际操作中能够严格遵守，确保设备的安全和可靠性。
耐压仪操作规程
耐压仪操作规程耐压仪是一种用于检测电气设备、电器产品和绝缘材料的绝缘强度的设备，也称为高压试验仪。
使用耐压仪需要遵循一定的操作规程，以确保工作安全和正确测量结果。
以下是一份大致的耐压仪操作规程，供参考：1. 装配准备耐压仪的安装和组装过程需要严格按照操作手册进行，确保所有连接均牢固可靠。
在操作之前，检查线路、电源、仪器等设备的完好性，并确保地线连接良好。
2. 操作前准备及时关闭所有电气设备，确保耐压仪无电源供应。
确认耐压仪的示值表明电源开关已关闭，并且在该电源插头上设置了合适的电源插头的电压选择。
3. 电源连接将仪器的接地导线连接到接地端子上，并将电源连接到正确的电源插座上。
检查电源线是否正常，无损坏现象，确保电源线不受扭曲或扭结，并且远离其他干扰源。
4. 试验设置根据需要提供的耐压和试验时间设置适当的测试参数。
调整电流和电压选择器以获得所需的电压。
设置合适的试验时间，确保电压继电器在试验后自动断开。
5. 试验线连接确保试验线与被测设备正确连接，并且各个接口牢固可靠。
用试验线连接高压输出端子和被测设备，用接地线连接地线引线。
注意检查插头和插座是否干净，无异物和氧化物，并且插头插入插座的正确位置。
6. 仪器操作仔细阅读并理解耐压仪的操作手册和相关使用说明，确保正确操作。
根据试验需要，打开电源开关，观察仪器的示值变化，确认仪器正常工作。
7. 试验过程进行试验前，确保被测设备已准备好，无明显的破损或电路故障。
启动试验程序后，观察耐压仪的电流、电压和时间，记录试验结果。
8. 试验结束试验结束后，关闭电源开关，断开电源插头和被测设备的连接。
检查仪器和线路的完好性，将仪器和附件放回原来的位置。
9. 清洁和维护完成所有操作后，及时清洁仪器和附件，确保仪器的正常运行。
注意防止水和其他液体进入仪器内部，定期检查和维护仪器。
10. 安全注意事项在操作过程中要特别注意以下事项：- 避免单人操作，最好有两个人共同操作。
耐压仪操作规程
耐压仪操作规程
《耐压仪操作规程》
一、前言
耐压仪是用于测试电气设备绝缘性能的重要仪器，为了保证测试结果的准确性和操作的安全性，制定了《耐压仪操作规程》。
二、操作准备
1. 确保设备处于停电状态，操作人员必须佩戴绝缘手套和绝缘鞋。
2. 检查耐压仪的外观和连接线是否完好，确认没有损坏。
3. 确认电源接线正确，接地可靠。
三、操作流程
1. 打开耐压仪的电源开关，待仪器自检完毕后，开始进行测试。
2. 将被测试设备连接到耐压仪的测试端口，确保连接牢固。
3. 设置测试参数，包括电压值和测试时间。
4. 按下开始测试按钮，耐压仪开始输出电压进行测试。
5. 观察被测试设备的绝缘性能，记录测试结果。
四、操作注意事项
1. 在操作过程中，严禁触碰输出端口和高压线。
2. 测试过程中，若发现异常情况，立即停止测试并查找原因。
3. 操作人员禁止离开现场，必须全程监控测试过程。
4. 测试完成后，及时关闭耐压仪的电源开关。
五、异常处理
1. 若在测试过程中出现设备故障或异常情况，立即停止测试并与维修人员联系。
2. 若出现电击或火灾等安全事故，立即切断电源，迅速采取适当措施进行处理。
六、故障排除
1. 若耐压仪出现故障，应及时向维修人员报告，并在专业人员指导下进行维修。
2. 维修结束后，应进行功能测试，确认设备恢复正常后方可投入使用。
七、结语
《耐压仪操作规程》是对耐压仪操作的详细规定和要求，操作人员必须严格遵守规程，确保测试过程安全、准确。
耐压测试仪规范操作规程
耐压测试仪规范操作规程一、安全操作规范1.使用前务必检查耐压测试仪的外观及线缆是否损坏，若发现损坏应立即更换或维修。
2.确保测试仪的工作电压与被测试设备的额定电压相匹配，过高的电压可能会造成设备损坏或者人身伤害。
3.测试仪应与地线连接，以确保测试的安全性。
4.在进行测试前，应将被测试设备与电源完全隔离，避免误伤或设备损坏。
5.使用过程中，不能擅自拆卸或改变测试仪的组装，确保测试仪的完整性。
6.长时间使用后，应及时对测试仪进行维护，确保其正常工作。
二、操作流程1.将被测试设备与耐压测试仪连接，确保连接牢固可靠。
2.打开测试仪的电源开关，观察仪表显示的电压值，确保测试仪的电压输出正常。
3.调整耐压测试仪的电压和时间设置，以适应不同设备的测试要求。
4.确认被测试设备与电源完全隔离，避免误伤。
5.将测试仪的电压输出连接到被测试设备的电源输入端。
6.开始进行耐压测试，记录测试时间和电压值。
7.测试完成后，将测试仪的电源开关关闭，并断开测试仪的电源线和被测试设备的连接线。
8.维护测试仪器，包括清洁、检查和更换损坏的零部件。
三、注意事项1.在测试过程中，严禁触摸测试仪器的输出端口，避免触电伤害。
2.若发现设备发热或异常，应立即停止测试，并检查设备是否损坏或连接是否正确。
3.耐压测试仪应放置在干燥、通风的环境中进行测试，避免水或湿气进入仪器内部。
4.使用中发现任何故障或异常情况，应立即停止使用，并进行检修或维修。
5.在测试过程中，应严格按照设备的额定电压进行测试，并在设备上标明测试日期、电压、时间等信息。
四、测试结果记录1.在测试过程中，应及时记录测试参数，包括电压、时间和测试日期等信息。
2.测试结果记录应保存至少一年，以备后续查阅和分析。
通过以上规范操作规程的执行，能够确保耐压测试仪的安全运行，保证测试结果的准确性，降低设备损坏和人身伤害的风险。
同时，规范操作规程的制定和执行也有助于提高工作效率，提升测试仪器的使用寿命。
耐压测试仪操作规程与步骤
1耐压测试仪操作规程与步骤耐压测试仪操作规程与步骤1、操作规程1.1、操作者必须带绝缘橡胶手套，脚下垫绝缘橡皮垫，以防高压电击造成生命危险。
1.2、仪器必须可靠接地，只有在按下复位键，关掉电源并拔掉插头，无高压输出时才可以进行与测试物的连接与拆除。
1.3、在进行耐压测试时，操作上规定应从低到高缓慢调节电压旋钮使输出电压至选定值，严禁在被测物品或输出端已经短路的情况下，采用突然施加高压的方式进行短路实验，以免发生意外和损坏仪器。
在需要进行定时测试时，应首先预置好门限值、电压值和时间后，仪器必须复位，妥善接上被测物品后，才能按下启动键进行测试，测试完毕等仪器复位并断开高压输出后，才能进行其它操作。
1.4、若要检查仪器超限报警是否正常，应先将电压调节旋钮逆时针旋到尽，使仪器处于0输出位置，设定好被测物品的漏电流值，再将高压输出端与接地端短路连接，然后按下“启动”键，缓慢调节电压旋钮使输出电压逐渐增加，当达到预置电流时，仪器就会切断输出并自动报警。
请注意：仪器超限报警是针对电流而非电压，有些用户用高压（如4000V）直接对地端短路来检验仪器的报警功能，这是非常危险的，如此不当操作将会造成仪器损坏，切记！1.5、切忌在多尘、潮湿的环境中存放和使用。
1.6、仪器应定期进行有效的计量检测，使仪器处于良好的工作状态。
2、操作步骤2.1、打开电源开关前应逆时针旋转电压旋钮，使仪器处于0输出位置。
2.2．接通电源开关后，根据测试要求进行漏电流门限设置：（1）选择电流量程范围。
（2）选择报警门限值。
2.3、连接被测物品，接好高压棒和地线。
2.4、按下启动键，测试灯亮，将电压调节到所需的指示值。
2.5、通过观察漏电流值的大小判定被测物品是否合格，如超过预置的电流范围，仪器则会自动切断输出电压，同时蜂鸣器报警，超限指示灯亮，这时可按下复位键便可消除报警声。
2.6要进行定时测试时，只要把定时键按下，拨动定时器拨盘设置所需的测试时间（请注意：时间设定不能置0，否则仪器不能启动，且机内继电器会因连续快速通断而导致损坏），按动启动键，将电压调到所需的测试值就可以在规定时间内进行定时测试。
CJ2670S型耐压测试仪运行检查规程
CJ2670S型耐压测试仪运行检查规程第一篇：CJ2670S型耐压测试仪运行检查规程编号：-------------------CJ2670S型耐压测试仪运行检查规程运行检查方法：1．检查设备的接线（高压输出线、接地线）是否完好、连接是否正确，有无损坏。
2．作升压试验：把调调压器置零，拔掉高压输出线。
供上仪器电源，开机、按下启动键，调节输出电压至5KV并保持1min，设备状态正常后，复位、关机。
3．仪器电压输出校准：把调调压器置零，把设备的输出接线（高压输出线、接地线）连接在万用表的两端，把万用表调节至AV750V测量位。
供上仪器电源，开机、按下启动键，调节输出电压至600V,观察仪器显示数值是否与万用表所显示数值一致（±10%合格），待所显示数值稳定后，复位、关机。
4．保护参数整定试验：A．将电流整定值设置为1mA，插上高压输出线，将其短路接地，供上仪器电源，开机、按下启动键，调节输出电压，此时仪器自动保护跳闸，说明设备正常，反之则反。
然后将调压器置零，关机。
B．将电流整定值设置为5mA，插上高压输出线，将其短路接地，供上仪器电源，开机、按下启动键，调节输出电压，此时仪器自动保护跳闸，说明设备正常，反之则反。
然后将调压器置零，关机。
C．将电流整定值设置为15mA，插上高压输出线，将其短路接地，供上仪器电源，开机、按下启动键，调节输出电压，此时仪器自动保护跳闸，说明设备正常，反之则反。
然后将调压器置零，关机。
5．按照此规程的要求，对耐压测试仪进行上述各条检查，检查试验完全正常，才能证明仪器运行检查合格，方可投入使用。
对运行检查检查结果由操作者填写《CJ2670S型耐压测试仪运行检查记录》。
拟制：审核：批准：实施日期：成套电气论坛成套电气学习乐园,成套电气网络社区,成套BBS,论坛,专业的成套技术交流平台！第二篇：耐压测试仪考试答案耐压测试仪考试答案一．选择题1. C2,B3.A4.B5.A6.C7.C8.B9.C10.C二．填空题1，小、大2、高压输出，高压输出，工作状态3、非导电材料、导电材料4、可燃气体，易燃物、火灾5、绝缘的橡皮手套，绝缘橡皮垫6、高压测试工作区、危险、请勿靠近三、问答题1，耐压测试仪所输出电压和电流在误操作时，足以造成人员伤亡。
2671型耐压测试仪安全操作规程
2671型耐压测试仪安全操作规程1、前言为了保障2671型耐压测试仪的安全运行，保障操作人员的人身安全，特制定此安全操作规程。
规程包括设备本身的安全使用方法，以及设备地理位置、环境与人员的安全防范工作等内容。
2、设备内容与关键部件说明- 2671型耐压测试仪主要由主机、控制面板、传感器、数据处理软件组成。
- 设备采用电气绝缘材料制成，内部使用高压电流，因此存在一定的安全隐患。
- 设备主要关键部件为高压电源、绝缘转换器、升压变压器、感性电阻器等，在操作时需特别注意这些部件的安全性。
3、安全操作方法与流程- 操作前必须了解设备的构造、工作原理及相关安全事项，禁止擅自操作设备。
- 操作人员必须进行相关安全教育培训，掌握设备的安全操作方法。
- 在使用设备时，必须按照设备的使用规定进行操作，并保持机器周围环境的清洁与整洁。
- 装配设备时，应该先将设备断电，松开压力装置，缓慢卸下设备零件，让其自然平稳地降落到地面，以防止零件损坏。
- 操作人员必须确保自己的身体干燥无湿润，同时应该穿过合适的防静电鞋、防静电衣物和手套等防静电装备，以减少放电的影响。
- 操作前，必须检查设备的耐压测试和接地装置是否良好，并按照规定进行接地，并配备防止电击的安全工具。
- 避免在高气压、高湿度或强磁场环境下操作，以免设备发生电击或电磁干扰。
- 在操作过程中，应定时巡视设备的运行状态，如发现异常时，应立即停止操作，并通知专业人员进行维修处理。
4、设备安全保养及维护- 安装前，应保证设备外表干燥，清洁无污渍，且没有松散、卡住的零件。
- 检查设备上的电缆、电源插头和接头是否松落或损坏，使用前必须插牢。
- 定期检查设备配套接地系统和绝缘阻抗，并按照设备的要求进行保养维护。
- 定期检查设备是否有腐蚀、变形等情况，出现以上问题应及时修理。
- 每次使用设备后，应该先将设备断开电源，并进行设备的清洁与维护，如清理设备的灰尘，涂抹维护油等。
5、对于设备的必要维修要求在使用过程中，设备由于长时间使用或不当使用可能会出现故障、损坏等情况，锅炉维修人员需要进行维修。
耐压测试仪操作规程
耐压测试仪安全操作规程
1.该仪器的使用者必须是熟悉该仪器的性能和操作
方法质检部门的检验人员。
2.试验前应检查仪器的电源及接地保护，各种仪表、
开关、指示灯是否正常, 电气接线是否完好正确，排除安全隐患。
3.操作人员必须穿戴好安全防护用品，试验时应先
将调压器调零后，再接通电源。
4.按试验要求设定耐压时间和耐压值，调节电压时
应匀速升高或降低电压，约5秒达所需电压值。
5.试验过程中禁止非试验人员靠近耐压设备或高压
区，更不得触摸带电部件。
6.试验中如发现异常情况，应立即切断耐压测试仪
器电源,并检查事故原因予以排除;如事故重大应
及时向本部门领导报告。
7.试验结束时，应将调压器调零后，再切断电源
8.认真、准确填写“试验记录报告”。
9.设备应保持清洁、干燥，不得使水或其它液体与
设备电气联接部分接触，以免造成设备内部短路
而引发安全事故或损坏设备。
10.设备应定期保养，确保试验的准确和安全。
耐压测试仪设备安全操作规程
文件名称耐压测试仪设备安全操作规程版本第A版文件编号RD-17042601 修订次数第1次编制Candy 审核Paris 批准Jacking 日期2017-05-08 日期2017-05-08 日期2017-05-08一、目的：避免违章操作，保证安全作业，增加设备使用寿命。
二、范围：实验室测定用耐压测试仪。
（0-20KV）三、权责：技术研发部、品质部。
四、内容：外形图：1、操作步骤：1.1 将被测件放在绝缘垫上。
1.2 用高压测试线与低压测试线将被测件连好。
（输出端为高压，回路端为低压）1.3 将电源开关置于“开”位置，电压电流正常显示。
1.4 设置漏电流值（一般为0.5A），具体操作方式为：按住设置/测试转换开关，调节电流设置旋钮，使电流显示到设定的漏电流值，然后松开开关设置/测试转换开关。
1.5 AC/DC开关设置电压种类，AC为交流测试，DC为直流测试。
1.6 设置时控开关。
1.7 调节所需时间（一般为20S）。
1.8 将电压调节旋钮逆时针方向调节到零位。
1.9 将开关启动，测试指示灯亮。
1.10 将电压调节旋钮慢慢逆时针调节，直至报警灯亮，记录实测电压值。
1.11 在高压测试状态若被测件的漏电流超过设定的电流值时，仪器自动切断高压，并发出报警信号。
1.12 按一下复原开关，在任何升压过程中和测试过程中的高压被切断。
1.13 不工作时请关闭电源。
补充：客户特定要求的测试方法1 取样150mm长的套管2 找出同等内径的芯棒3 剪一小节锡纸对折后，再包扎套管穿入芯棒内，用夹子夹住芯棒前端4 打开电源开关，漏电值设置在0.5MA，时间60秒，电压设置在客户特定的范围内（具体按照生产单为标准，如生产单要求2.5kv，则耐压仪的电压必须要设置≥2.5 kv），此时察看耐压仪有无发出击穿的声音，如无击穿则为耐压OK。
2、流程图3、注意事项：3.1 仪器接地必须可靠，接地线线径要粗一些，并且经常检查不使脱落。
2671型耐压测试仪安全操作规程
2671型耐压测试仪安全操作规程
一、安全须知
1、操作前，务必阅读说明书，掌握设备结构、功能、操作要求等；
1.1、电测仪安装、操作应依照有关安全规范，严格遵守相关技术要求；
2、操作电测仪时，务必首先检查测试电路是否正常，并保证电路的
安全；
2.1、测试过程中，不得跨站及跨线测试，严禁用户随意修改测试点；
3、禁止擅自拆开电测仪外壳，以免发生不可预料的危险；
3.1、不得用湿手或湿布擦拭电测仪外壳，应使用干布进行擦拭；
4、各种可能引起火灾、爆炸的易燃气体及熔融金属都应远离电测仪；
4.1、防止电测仪因高温而发生火灾，禁止将电测仪放置在潮湿或过
热的地方；
5、安装、操作前务必做好两件事，即及时检查电源的接口，以免损
坏设备；
5.1、检查电源电压是否正常，避免电流强度超标，造成设备故障；
二、操作步骤
1、接线：将电源线接入电测仪内，并将测量电路连接至测试不同部位；
2、设定参数：拨动变频器、连接电流表和电压表，根据工作要求设定相应参数；
3、启动：将电源开关拨至“开”位置，检查测试电路是否正常；
4、测量：在显示面板上输入测量参数。
耐压测试仪操作规程
文件制修订记录
1.操作者必须经过培训,熟悉该仪器的性能,测试合格后方进行操作;
2.操作者使用前必须戴绝缘手套,脚下垫绝缘垫;
3.使用前必须检查接线的情况,确保仪器可靠接地;
4.连接被测试物时必须确定电压表指示为”0”测试灯熄灭;
5.设定测试电压范围:5kV档
6.设定漏电测试范围:20mA
7.运行检查(每天一次):
a)实验电压为0
b)高压输出,接地输出短接;
c)按启动按钮,再顺时针慢慢调高实验电压,仪器应该报警,此为运行检查合格,否则,为不合格;
8.手动测试:
a)将定时开关置为”关”,按下启动钮,调节电压到需要的1800V漏电流5mA值
b)根据仪器是否报警,判断被检测品是否合格
c)测试完毕后,按”复位”钮,切断输出电压
9.定时测试:
a)将定时开关置于”开”,设置测试时间10s;
b)按下”启动”钮,将电压调到所需的值1800V/5mA;
c)打开定时开关设定时间到测试电压被切断被测试物为合格,若电流过大,超漏灯亮,报警器响,被测试物不合格
10.使用时切勿将输出地线和交流线短路,以免造成危险;
11.没有测试时应将高压输出端放于绝缘材料中,尽可能避免与地面短路;
12.使用结束后要将关好电源;
13.定期进行仪器检修;
14.当运行检查不合格时,应停止检验,检查仪器及线路连接,如属线路连接问题,
则应修复后,重新开始检验,如属仪器工作问题,则应送至相关部门检修,检修合格后,方可开始检验,同时应将上次运行检验的产品及时收回,重新验证产品的合格性;
15.每次运行检查,应做好相关的记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CJ2671S耐压测试仪操作规程
文件号：QIII-(技)-GC-0___ 1 、目的
为了保证测试仪器的正常使用和使用者的安全。
2 、范围
本规程适用于CJ2671S耐压测试仪的使用。
3 、操作步骤
3.1接通电源：检查“电压调节”旋钮应逆时针旋转到底，插好220V，50Hz电源，再打开耐压仪前面板上的“电源开关”，此时仪器显示屏亮。
3.2功能设置
3.2.1按下“测试/预置”钮后，调节“电流调节”电位器，按要求设置漏电电流值。
3.2.2按下“测试/预置”钮后，根据试验需要选择5KV或10KV量程。
3.2.3根据实验需要，选择交流或者直流电压测试，并将红色高压棒插入相应高压嘴。
3.2.4如果需要定时，选择实验需要的时间。
3.3耐压仪与被测件连接
3.4测试：按下“启动”按钮，顺时针方向慢慢旋动“电压调节”旋钮，并监视电压显示表头，直到测试所需电压值。
如在此过程中发生蜂鸣器报警、“超漏”指示灯亮、“测试”灯灭了，说明此被测件不合格，如不报警，表示被测件合格。
将“电压调节”旋钮逆时针旋转到底，使仪器处于“复位”状态，取下被测件，测试结束。
3.5试验完毕后，切断电源，整理仪器。
4 、注意事项
4.1本岗位作业人员须熟悉该设备各项性能及操作要求，非本岗位人员严禁操作，操作者脚下垫绝缘橡皮垫，戴绝缘手套，以防高压电击造成生命危险。
4.2仪器必须可靠接地。
4.3打开电源开关前要把“电压调节”旋钮逆时针旋转到底。
4.4测试时间以外，“电压调节”旋钮也应逆时针旋转到底，而且使仪器处于“复位”状态。
4.5在设置仪器的功能状态和预置测试范围时，仪器处于“复位”状态。
4.6在测试状态下，不能接触被测件。
4.7不要将输出端与地线人为故意短路，以免损伤仪器。
4.8万一发生意外情况，应立即切断电源，拔出高压线。
