桥梁施工中的测量与放线方法

桥梁施工中的测量与放线方法

桥梁施工中的测量与放线方法桥梁是连接两个地区的重要交通设施,安全和稳定性是其最基本的要求。

因此,在桥梁施工过程中,必须进行有效的测量和放线工作,以确保桥梁的准确建设。

桥梁的基础承担着整个桥梁的重量和荷载,并将其传递到地基上。

因此,桥梁基础的测量与放线是非常重要的一步。

(1)基础孔径的测量:根据设计图纸,确定桥梁基础的位置和孔径尺寸。

可以使用全站仪或经纬仪等测量仪器,通过测量地面上的标志点,确定基础中心点,并使用钢尺或测距仪量取基底等参数。

(2)基础孔位的放线:根据测量数据,使用放线仪器,在地面上放线出孔位的中心位置。

可以使用放线钉进行标记,确保基础施工时准确无误。

桥墩是支撑桥梁上部结构的重要部分,它的位置和高度直接影响桥梁的稳定性和水平度。

(1)桥墩位置的测量:根据设计图纸,确定桥墩的位置和高程。

使用全站仪等测量仪器,测量桥墩的中心点位置,并根据设计要求,确定墩顶标高。

(2)桥墩位置的放线:使用放线仪器,在实地上放线出桥墩位置的中心点以及墩台位置。

可以使用放线钉或油漆进行标记,确保墩台施工时准确无误。

桥梁的上部结构是承载车辆和行人的部分,其几何形状和水平度要求十分严格,因此在施工过程中需要进行精确的测量和放线。

(1)桥面标高的测量:使用水准仪或全站仪等测量仪器,测量桥面各个位置的标高。

通过建立水准网,可以获得整个桥面的标高分布情况。

(2)桥面标高的放线:根据设计图纸,确定桥面标高的倾斜和线形。

使用放线仪器,按照设计要求,在桥面上放线出标高线和倾斜线。

可以使用钢尺或放线线进行放线,确保施工过程中符合设计要求。

桥梁的挠度是指在承受荷载时,由于受力的影响而发生的形变。

挠度的控制对于桥梁的使用寿命和安全性非常重要。

(1)桥梁挠度的测量:使用挠度计或变形仪等仪器,对桥梁的挠度进行测量。

可以在桥梁各个位置安装挠度计,通过读取数据来获得桥梁的实际挠度。

(2)桥梁挠度的放线:根据测量结果,确定桥梁挠度的控制区域。

施工测量放线的流程及方法步骤和方案

施工测量放线的流程及方法步骤和方案

施工测量放线的流程及方法步骤和方案一、流程1.准备阶段:搜集相关图纸和资料,了解设计要求和施工要求,明确测量和放线的目标和标准。

2.确定控制点:根据设计图纸和施工要求,在施工现场确定控制点的位置和数量,确保测量和放线的准确性。

3.测量控制点:使用专业的测量仪器,如全站仪、经纬仪等,对控制点进行测量,记录准确的坐标和高程。

4.绘制图纸:根据测量结果,制作测量图纸,标明控制点的坐标和高程,并绘制出施工线路、位置和尺寸等信息。

5.拍摄照片:拍摄控制点和测量线路的照片,以备施工过程中的参考和证明。

二、方法1.静止法:在测点上固定一个测具,用测具与被测物体的边缘对齐,再通过测具上的标尺读出测量结果。

2.针眼法:利用放线针,在被测点打上针眼,再通过读取针眼与参考线的距离来确定测量结果。

3.三角测量法:利用三角形的性质,通过测量已知边长与角度,计算出待测边长或角度值。

4.三线测量法:利用三根放线杆的位置关系,通过测量与计算,确定待测点的坐标。

三、步骤1.确定测量内容:明确需要测量和放线的位置、线路、尺寸等内容。

2.准备测量工具:准备好全站仪、经纬仪、测量杆、放线针等测量工具。

3.定位控制点:在施工现场确定控制点的位置,使用全站仪或经纬仪进行精确定位。

4.进行测量和放线:根据测量内容,使用工具进行测量和放线,按照设计要求和标准进行操作。

5.检查测量结果:核对测量结果和放线情况,确保准确性和质量。

6.记录和处理数据:将测量数据记录下来,并进行数据处理,比对设计要求和施工要求。

7.编制测量报告:根据测量结果,编制测量报告,明确测量的准确性和可行性。

四、方案1.施工准备:搜集相关图纸和资料,了解设计要求和施工要求,明确测量和放线的目标和标准。

2.测量准备:选择适当的测量工具和仪器,确保仪器的准确性和稳定性。

3.控制点设置:根据设计要求,在施工现场设置足够数量和位置合理的控制点,确保测量和放线的准确性。

4.测量方法:选择合适的测量方法,根据具体情况进行测量和放线。

工程施工时如何快速测量放线

工程施工时如何快速测量放线

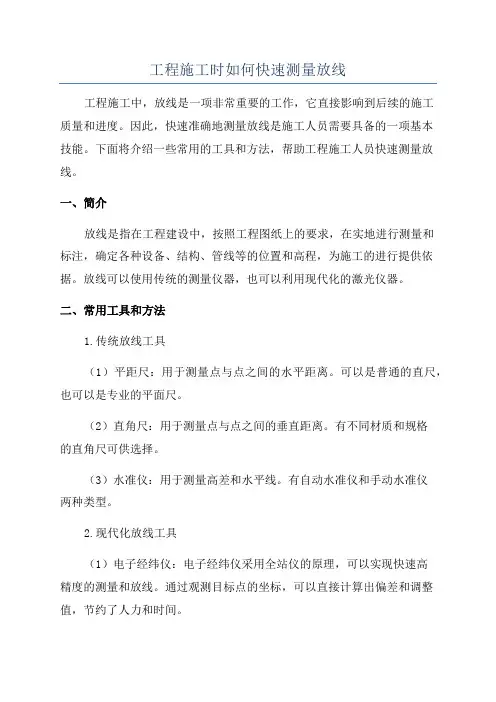

工程施工时如何快速测量放线工程施工中,放线是一项非常重要的工作,它直接影响到后续的施工质量和进度。

因此,快速准确地测量放线是施工人员需要具备的一项基本技能。

下面将介绍一些常用的工具和方法,帮助工程施工人员快速测量放线。

一、简介放线是指在工程建设中,按照工程图纸上的要求,在实地进行测量和标注,确定各种设备、结构、管线等的位置和高程,为施工的进行提供依据。

放线可以使用传统的测量仪器,也可以利用现代化的激光仪器。

二、常用工具和方法1.传统放线工具(1)平距尺:用于测量点与点之间的水平距离。

可以是普通的直尺,也可以是专业的平面尺。

(2)直角尺:用于测量点与点之间的垂直距离。

有不同材质和规格的直角尺可供选择。

(3)水准仪:用于测量高差和水平线。

有自动水准仪和手动水准仪两种类型。

2.现代化放线工具(1)电子经纬仪:电子经纬仪采用全站仪的原理,可以实现快速高精度的测量和放线。

通过观测目标点的坐标,可以直接计算出偏差和调整值,节约了人力和时间。

(2)激光测距仪:激光测距仪利用激光束测量距离,具有测量快速、准确度高的特点。

可用于测量水平距离、垂直距离、倾斜距离和远距离等。

三、快速测量放线的步骤1.准备工作(1)仔细研读工程图纸和设计说明书,了解测量标准和要求。

(2)检查测量工具的完好性,确保准确可靠。

2.选择放线工点根据工程图纸上的坐标和要求,选择合适的放线工点。

在选择工点时,要考虑到工程的实际情况,并与相关部门进行沟通和协调。

3.设置控制点根据测量图纸和放线要求,设置控制点。

控制点的设置要能够准确反映工程的水平和垂直关系,具有稳定性和可靠性。

4.测量放线偏差在控制点和工点之间,进行测量放线,记录实际测量值和理论值之间的差异。

根据差异值,确定调整值。

5.调整放线根据测量结果,进行相应的调整,使实际放线与理论放线相符合。

调整可以通过移动工点、旋转控制点或者进行其他适当的方式进行。

6.检查放线结果根据调整后的放线结果,进行检查和核实。

施工测量放线方法与技巧

施工测量放线方法与技巧

施工测量放线方法与技巧1.制定测量方案:在进行测量放线之前,需要制定测量方案。

根据工程图纸和工程要求,确定测量的控制点和放线的方式,包括放线的起点和终点、测量控制点的位置等。

2.确定基准点:基准点是进行测量放线的参考点,一般是固定的物体或地面,可以确保测量的准确性。

在选择基准点时,需要考虑其固定性和稳定性,以及其与所测量对象的相对位置关系。

3.使用测量仪器:常用的施工测量仪器包括经纬仪、全站仪、测量表等。

在进行测量时,需要根据具体情况选择合适的测量仪器并熟悉其使用方法和操作流程。

4.测量放线:将测量仪器放置在起点,并根据测量方案进行仪器的调整和校正。

然后,根据要求的方向和距离进行放线,将放线点标记出来。

5.控制测量误差:在进行放线过程中,需要注意控制测量误差。

通过调整仪器、采用合理的放线方式和辅助测量手段,可以尽量减小误差。

6.检查和修正:在放线完成后,需要对放线结果进行检查和修正。

可以使用辅助测量手段来验证放线结果的准确性,并进行必要的修正。

7.记录和报告:在进行测量放线时,需要及时记录和报告测量结果。

记录包括测量仪器的使用情况、放线点的坐标和放线路径等信息,以备后续使用和查看。

对于施工测量放线而言,还有一些技巧可以提高工作效率和准确性:1.选取适当的放线方式:根据具体情况选择合适的放线方式,可以提高放线的准确性和效率。

对于长距离放线,可以采用三角测量法或者细分放线法,对于短距离放线,可以直接使用测量仪器进行放线。

2.注意放线精度:放线的精度直接影响施工的质量,因此需要注意放线精度的控制。

可以通过增加控制点、采用闭合环路测量等手段来提高放线精度。

3.使用辅助工具:在进行放线时,可以使用辅助工具来提高放线的准确性。

比如使用放线尺、平行线仪等工具来辅助放线,可以减小误差。

4.注意测量环境:在进行放线时,需要注意测量环境对放线精度的影响。

比如,避免在大风天气或者霾天进行放线,尽量选择天气稳定的时候进行测量。

测量放线方案

测量放线方案

测量放线方案(1)基础放线根据场地上建筑主轴线控制点,先将房屋外墙轴线的交点用木桩测定于地面上,并在桩顶钉上小钉作为标志。

房屋外墙轴线测定以后,再根据建筑物平面图,将内部开间所有轴线都一一测出。

然后检查房屋轴线的距离,误差不得超过轴线长度的1/2000,且不超过5mm 。

(2)龙门板的设置1)在建筑物四角与内纵、横墙两端基槽开挖边线以外约1~1.5m 处钉设龙门桩,龙门桩要钉得竖直、牢固,木桩侧面与基槽平行。

2)根据建筑场地水准点,在每个龙门桩上测设±0.000 标高线,若现场条件不许可时,也可测设比±0.000 高或低一定数值的线,但同一个建筑物最好只选用一个标高。

3)沿龙门桩上测设的高程线钉设龙门板,龙门板顶面的标高要在同一个水平面上,标高测定容差为±5mm 。

4)根据轴线桩,用经纬仪将墙、柱的轴线投到龙门板顶面上,并钉小钉标明,投点容差为±5mm 。

5)用钢尺沿龙门板顶面检查轴线钉的间距,相对误差不应超过1/2000。

经检核合格后,以轴线钉为准,将墙宽、基槽宽标在龙门板上,根据龙门板上的标志点进行测量定位。

2.基础施工测量(1)基槽抄平为了控制基槽的开挖深度,在基坑清槽前,应用水准仪在基坑的四壁或者坑底边沿及中央打入小木桩,在木桩上引测同一标高的标点,以便根据标高拉线控制坑基底标高。

清槽完后,经过设计、勘察、建设单位、监理和质检站验收完后方可浇筑混凝土垫层.(2)基础定位基础垫层混凝土浇筑好后,根据龙门板上的轴线钉,用经纬仪把轴线投测到垫层上,然后在垫层上用墨线弹出基础边线(3)底板轴线的测量底板垫层混凝土浇筑好后,根据施工图,在垫层上投测中心线,根据中线点弹出墨线,绘出底板的外皮尺寸线,然后支模,绑扎钢筋。

要用水准仪在钢筋上引测同一标高的标点,拉上通线,在浇筑底板混凝土时,控制底板混凝土的标高。

(4)基础模板的测量在底板混凝土浇筑好以后,根据施工图和定位桩,在底板上放出剪力墙和基础、柱子的中心线,并弹墨线标明,用为支模的依据。

建筑施工测量放线的方法

建筑施工测量放线的方法

建筑施工测量放线的方法建筑施工测量放线是指根据设计图纸和施工方案,在现场进行实际测量并标示出具体位置的过程。

放线是建筑施工的重要环节之一,准确的放线能够保证建筑施工的顺利进行,保证建筑物的准确度和稳定性。

下面将介绍几种常见的建筑施工测量放线的方法。

1.使用传统的尺度方法:这是最基本的测量放线方法之一,通过使用尺度或直尺来进行测量并标示出具体位置。

当需要测量直线距离时,可以使用直尺或尺度,确定起点和终点,通过绘制一条直线来确定具体位置。

当需要测量角度时,可以使用角度尺或转角尺,将其放置在需要测量的角度上,然后将角度标示出来。

尺度方法适用于简单的放线需求,但对于复杂的建筑布局,尺度方法的精度和准确度可能有所不足。

2.使用全站仪进行测量:全站仪是一种现代化的高精度测量仪器,它集合了测距、测角和测高的功能。

全站仪通过激光技术和电子仪表,能够精确地测量位置和角度,并将测量数据实时显示在仪器屏幕上。

使用全站仪进行测量放线可以大大提高精度和准确度,适用于复杂的建筑布局和大型工程项目。

使用全站仪进行测量放线的步骤如下:1)设置全站仪的工作模式,选择测距、测角和测地高的功能。

2)根据设计图纸和施工方案,确定需要测量的位置和角度。

3)使用全站仪进行测量,将测量数据实时显示在仪器屏幕上。

4)根据测量数据,在施工现场进行标示,确定具体位置。

3.使用三角测量法进行放线:三角测量法是一种经典的测量放线方法,主要用于测量不可直接测量的地方,如高层建筑的外墙等。

三角测量法利用三角形的性质,通过测量两个已知边长和夹角,计算出未知的边长和角度。

三角测量法的主要步骤包括测量两条已知边长、测量夹角和计算未知边长和角度。

三角测量法适用于无法使用尺度或全站仪进行测量的情况,但需要有一定的数学基础和测量经验。

4.使用导线放线法进行放线:导线放线法是一种基于直线和角度测量的放线方法,主要用于较长距离的测量放线。

导线放线法的主要步骤包括设置起点和终点,测量直线距离和测量角度。

全站仪放线使用方法

全站仪放线使用方法

全站仪放线使用方法全站仪是一种用于测量和记录地面特定点的仪器,它在建筑、道路施工、地质勘探等领域都有广泛的应用。

放线是全站仪的一项基本功能,正确的放线使用方法对于测量结果的准确性至关重要。

下面将详细介绍全站仪放线使用方法。

1. 准备工作。

在进行放线之前,首先需要对全站仪进行基本的准备工作。

包括检查全站仪的电量是否充足,调节仪器的水平度,清洁仪器镜头等。

确保全站仪处于良好的工作状态,以保证测量结果的准确性。

2. 设置测量点。

在进行放线之前,需要先确定测量点的位置。

根据实际需要,选择合适的测量点,并在地面上做好标记,以便后续的测量操作。

3. 连接设备。

将全站仪与计算机或移动设备进行连接,确保设备之间的通讯畅通。

这样可以实时传输测量数据,并进行数据处理和分析。

4. 校准仪器。

在进行放线之前,需要对全站仪进行校准。

校准的目的是确保仪器的测量结果准确无误。

校准包括水平校准、垂直校准等步骤,需要按照仪器说明书上的操作步骤进行。

5. 进行放线。

确定测量点位置后,可以开始进行放线操作。

操作人员需要按照预先设定的测量参数,如方位角、水平角、垂直角等,对测量点进行精确的测量。

在操作过程中,需要保持仪器稳定,避免外界干扰,以确保测量结果的准确性。

6. 数据处理。

完成放线测量后,需要对测量数据进行处理和分析。

可以通过连接的计算机或移动设备进行数据传输和处理,得出最终的测量结果,并进行必要的校正和修正。

7. 结果展示。

最后,将测量结果进行展示和记录。

可以通过打印报告、生成图表、导出数据等方式,将测量结果进行展示和归档,以备后续的分析和应用。

总结。

全站仪放线是一项重要的测量工作,正确的使用方法可以确保测量结果的准确性和可靠性。

在进行放线操作时,需要注意仪器的准备工作、测量点的设置、仪器的校准、放线操作的精确性以及数据的处理和展示等方面,以确保测量工作的顺利进行和结果的准确可靠。

施工测量放线方法与技巧

施工测量放线方法与技巧

施工测量放线方法与技巧一、前期准备1.详细研究设计图纸,了解工程的布置和主要尺寸,并制定具体的测量方案。

2.根据实际情况选择使用全站仪、经纬仪、光电测距仪等测量仪器。

3.要对测量仪器进行校准和检查,确保仪器的准确性。

二、水平控制放线1.选择合适的控制点,如墙角、柱子等,确定一个基准点,并使用全站仪或经纬仪进行水平控制。

2.在基准点上设置一个高程控制点,并确定好基准高程。

3.使用全站仪或经纬仪在其他控制点上进行水平控制,以保证整个工程的水平度。

三、平面控制放线1.根据设计图纸确定控制线的位置和方向,并使用全站仪或经纬仪找出参考点。

2.在参考点上设置控制点,并使用全站仪或经纬仪进行导线的观测,测定出具体位置和角度。

3.根据导线的测量结果,使用拉线、牵线等工具将控制线标示出来。

4.根据控制线进行测量,确定具体构筑物的位置和尺寸。

四、特殊放线技巧1.如果需要进行弧线放线,可以使用弓形线具体放线法,即在弓形曲线上选取确定的点进行观测,然后根据观测结果进行放线。

2.如果需要进行大面积放线,可以采用网格放线法,先确定控制线的交点,然后根据交点将区域划分成多个小网格,在每个小网格内使用放线尺度或幅尺进行放线。

3.如果需要进行不规则放线,可以使用配线法,根据设计要求确定控制线的位置和方向,然后使用配线尺度绘制出放线的图形。

五、注意事项1.在进行测量放线前,必须进行现场环境检查,确保施工现场的平坦、稳定和干净。

2.在进行放线时,要注意保护好测量仪器,避免损坏或丢失。

3.在进行放线时,要仔细核对图纸和实际测量结果,确保准确无误。

4.如果在放线过程中发现错误或偏差,要及时进行调整和修正,确保放线的准确性。

5.完成放线后,要进行测量结果的记录和归档,以备日后参考和验证。

综上所述,施工测量放线方法与技巧是工程建设中非常重要的一环,正确的测量放线可以保证工程建设的准确性和质量。

做好前期准备,掌握水平和平面控制放线的方法,灵活运用特殊放线技巧,严格遵守注意事项,将有助于提高施工测量放线的效率和准确性。

测量放线方法范文

测量放线方法范文

测量放线方法范文测量是一种常见的工作方法,用于获取物体或地理空间的尺寸、距离和角度等信息。

在建筑、土木工程、地理测绘和制图等领域,测量是不可或缺的步骤之一、而放线方法是测量的一种重要方式,用于根据特定需求在实地进行尺寸和形状的测量。

在放线方法中,首先需要准备一些必要的工具和设备,包括测量尺、测量带、角尺、放线钉、标杆等。

另外,还需要一份详细的工程图纸或测量设计方案,以指导实地测量的目标和要求。

以下是一般情况下常用的几种放线方法:1.直线放线:直线放线方法适用于需要测量直线距离的情况,比如建筑物的长度、道路的宽度等。

(1)选择一个参照点A,将一个放线钉固定在A点上;(2)根据工程图纸或设计方案的要求,使用测量尺或测量带,从A点沿着预定的方向拉出一段距离;(3)在拉出的距离的末端固定一根放线钉,将其命名为B点;(4)从A点到B点之间可以拉出多个放线钉,以确保直线的准确性。

2.垂直放线:垂直放线方法适用于需要测量竖直方向的高度差的情况,比如建筑物的高度、地面的高低差等。

(1)选择一个参照点A,将一个放线钉固定在A点上;(2)使用测量尺或测量带,在A点和地面之间测量出一段固定的长度;(3)将一根标杆插入地面上的放线钉中,并让标杆与A点上的放线钉成垂直;(4)根据需要,可以在不同的地面位置上插入放线钉,并确保这些放线钉与标杆上的高度一致。

3.角度放线:角度放线方法适用于需要测量角度的情况,比如地块的边界角度、建筑物的倾斜角度等。

(1)选择一个参照点A,将一个放线钉固定在A点上;(2)将一个角尺放置在A点上,然后使用角尺测量出需要的角度;(3)根据测得的角度,在A点附近的地面上放置一根放线钉,将其命名为B点;(4)使用测量尺或测量带,从A点到B点测量出一段固定的距离。

在进行放线工作时,需要注意以下几点:1.使用合适的测量工具和设备,并确保其准确度;2.根据工程图纸或设计方案上的要求,严格按照比例进行测量;3.尽可能使用多个参照点,并进行交叉测量,以提高测量的准确性;4.在不同的地面上放置放线钉时,要确保它们稳固可靠;5.测量结束后,要对测量结果进行验证和整理,确保其准确性和完整性。

史上最全的测量放线步骤与方案

史上最全的测量放线步骤与方案

史上最全的测量放线步骤与方案步骤一:确定放线目的在进行测量放线之前,首先需要明确放线的目的和要求。

这可以帮助确定需要测量的具体内容和精度要求。

步骤二:收集资料收集相关设计图纸和相关资料,包括建筑平面图、立面图、剖面图等。

同时,还需要了解相关技术要求和规范。

步骤三:确定基准点根据设计图纸和现场实际情况,选择适合的基准点。

基准点的选择需要考虑地面稳定性、可见程度、便于定位等因素。

步骤四:确定控制线根据所需放线的具体要求,确定控制线的位置和数量。

控制线可以是由建筑主体构件、地面标志物等确定的直线或曲线。

步骤五:确定起点和终点根据控制线的位置和数量,确定放线的起点和终点。

放线起点通常选择在基准点附近的易于确定的位置,终点要与起点相对应。

步骤六:选择测量工具根据测量任务,选择合适的测量工具。

常用的测量工具包括经纬仪、水平仪、测距仪、剪刀尺等。

确保测量工具的准确性和可靠性。

步骤七:测量控制线使用测量工具进行控制线的测量。

根据设计要求,测量控制线的长度、宽度、角度等,并将测量结果记录下来。

步骤八:放线处理根据测量结果,使用放线工具进行放线处理。

放线工具包括放线绳、放线桩等。

将放线绳固定在起点和终点,根据测量结果确定放线绳的张力和角度。

步骤九:校核放线对放线结果进行校核,确保放线的准确性和精度。

校核放线的方法包括测量两点之间的距离,检验控制线的方向和位置等。

步骤十:整理放线资料将放线过程中产生的资料进行整理和归档,包括测量结果、放线记录、测量工具等。

确保放线资料的完整性和可追溯性。

方案一:传统放线方案1.根据控制点和基准线的位置,选择合适的放线起点。

2.使用经纬仪等测量工具,测量控制点和基准线的位置和经纬度。

3.根据测量结果和设计要求,使用放线工具进行放线处理。

4.根据设计要求和测量结果,绘制放线图纸。

5.对放线结果进行校核,确保放线的准确性和精度。

6.整理放线资料,包括测量结果、放线记录、测量工具等。

方案二:现代化放线方案1.使用激光测距仪、全站仪等先进测量工具,测量控制点和基准线的位置和高度。

施工测量放线施工方案

施工测量放线施工方案

施工测量放线施工方案施工测量放线是施工中非常重要的工作环节,它直接关系到后续的施工质量和进度。

在进行施工测量放线时,需要制定一套科学合理的施工方案,下面是一份700字的施工测量放线施工方案:一、施工测量放线的目的和重要性测量放线是为了将设计图纸上的水平线、垂直线、坡度线等标志点、标志线精确地照射到施工现场地面上,以为后续施工提供准确的位置和方向参考。

正确的施工测量放线工作是保证施工质量的基础,它对于确定建筑物的整体空间位置和施工节点起着至关重要的作用。

二、施工测量放线的方法根据施工测量放线的要求和具体施工环境,可采用下列放线方法:1.直尺放线法:采用直尺沿实际测量桩点进行放线。

2.传尺放线法:采用专用放线尺配合传尺斗进行放线,提高放线精度。

3.全站仪放线法:采用电子全站仪进行放线,具有高精度和高效率的特点。

三、施工测量放线的步骤1.准备工作:确定施工现场放线基准点,做好放线记录表,准备好所需的测量工具和材料。

2.现场勘测:在基准点附近进行现场测量,确定各个参考点和测量桩点的位置坐标。

3.放线计算:根据设计图纸和现场测量数据,进行放线计算,确定放线点的具体位置和方向。

4.放线操作:根据放线计算结果,进行放线操作,采用相应的放线方法,将放线点精确地照射到地面上。

5.检查验收:放线完成后,进行检查验收,确保放线的准确度和可靠性。

四、施工测量放线的注意事项1.施工测量放线需要严格按照设计图纸和相关规范进行操作,确保放线的准确性和一致性。

2.在进行施工测量放线之前,需要对施工现场进行详细的勘测和分析,了解现场条件和特点。

3.放线操作要仔细、细致,保持测量仪器和工具的稳定性和精准度。

4.放线过程中要注意安全,避免碰撞和损坏测量仪器和工具。

5.放线结束后要进行验收,检查放线的准确性和一致性,如有问题要及时纠正和修补。

以上是一份700字的施工测量放线施工方案,通过科学合理的施工测量放线方案,可以确保施工的准确性和一致性,为后续施工提供有效的位置和方向参考。

道路测量放线基本知识

道路测量放线基本知识

道路测量放线基本知识道路测量放线是指在道路建设或维护过程中,为了确保道路线形、纵断面和交叉坡口的准确实施,采用一系列测量方法和放线技术来确定道路的位置、高程和坡度。

它是道路工程中非常重要的环节,直接关系到道路的安全和舒适性。

一、测量技术及放线方法1.测量技术:道路测量需要使用多种测量仪器和工具,主要包括全站仪、水准仪、测距仪、经纬仪、放线杆等。

全站仪是道路测量中最常用的仪器,它可以同时测量道路的水平角、垂直角和斜距,能够高效地获取道路的空间坐标。

2.放线方法:放线是指根据设计要求,将道路中心线、边线等标志物准确地标示在地面上,为道路施工提供参考。

常用的放线方法有三角测量法、交点放线法和中线放线法等。

二、测量放线的步骤1.前期准备:在进行道路测量之前,需要进行一些前期准备工作。

首先是查阅设计图纸,了解道路的设计要求和标准。

然后是选择合适的测量方法和仪器,并进行校准和调试。

最后是确定测量控制点和放线点,为测量放线做好准备。

2.测量控制点:测量控制点是指用于确定道路位置和高程的固定点位,通常选择地势较高且不易受影响的地点作为控制点。

通过在控制点上设置控制标志物,并进行精确测量,可以确定道路的基准点和基准高程。

3.测量放线:根据设计要求,在测量控制点确定后,可以开始进行放线工作。

三角测量法是一种常用的放线方法,它利用三角形的几何关系来计算和确定道路的位置。

交点放线法则是通过交点之间的几何关系确定道路的位置和方位。

中线放线法则是通过测量道路中心线的水平角和垂直角,来确定道路的位置和纵断面。

4.测量纵断面和交叉坡口:在放线的同时,还需要进行道路纵断面和交叉坡口的测量。

纵断面是指道路纵向的高程变化情况,通过测量纵断面可以确定道路的坡度和纵向曲率。

交叉坡口是指道路与其他路段或地形交叉的位置,需要测量交叉坡口的位置和坡度,以确保道路的平稳过渡和交通安全。

三、测量放线的注意事项1.测量精度:道路测量需要保证测量精度,以确保道路的准确实施。

测量放线方法

测量放线方法

1目的:明确、规范土建工程放线的标准动作,提升土建工程放线精度。

2适用范围:适用于苏南公司所有在建及新建项目。

3编制说明本标准做法要求所有在建及新建项目均按此做法执行。

4、放线标准做法4.1测量工作原则⏹审查图纸:所有尺寸、建筑物关系进行校核,平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致;室内外标高之间的关系是否正确。

⏹实施测量原则:以大定小、以长定短、以精定粗、先整体后局部。

⏹测量主要操作人员必须持证上岗。

⏹施工前测量方案审批通过(方案中要有:建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等)。

4.2测量工具全站仪经纬仪水准仪激光铅垂仪激光扫平仪棱镜塔尺50m大卷尺线锤墨斗5m小卷尺油漆毛笔铅笔对讲机4.3 测量设备管理测量设备登记台账序号设备名称设备型号/编号检验日期检验状态合格证编号责任人备注A1:所有精密仪器必须经过计量检测,合格后才允许在施工现场使用A2:建立测量仪器台账统一管理,定期维护与保养4.4结构测量做法A3:现场建立3个以上三级坐标、高程控制A4:沉降观测点采用Φ20镀锌圆钢加工,点,采用钢管做维护、警示测量点位统一进行编号,沉降由第三方实施观测,进入主体标准层开始观测木桩铁钉混凝土A5:临时测量控制点采用木桩制作,桩截面不小于50*50mm ,木桩顶部平整;木桩周边浇筑混凝土避免扰动A6:场地内设置施工测量控制基准点,采用混凝土浇筑,必须牢固、坚实A7: 建立方格网控制图,占地面积≤1万m2方格网间距10m ;占地面积≥1万m2方格网间距20m ,地形复杂的可适当调整工程基线复核表单位工程坐标定位A8: 进场前,根据国土局提供的基准点进行建筑物定位引测,并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法),控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递,严禁采用线锤投射控制线A14:结构放线采用双线控制,控制线与定位线间距按照300mm引测;轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线,采用扫平仪或经纬仪投测,严禁直接从梁模进行引测放线场内设置基准点B M1A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对,每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核,并形成书面复核记录报监理公司备案,严禁利用钢管脚手架传递标高)A17:建筑物大角位置设置垂直度控制线,控制线距墙边100mmA22:砌筑前,利用激光扫平仪将地面门洞定位线弹到梁侧,将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。

工程施工测量放线的方法与技巧

工程施工测量放线的方法与技巧

工程施工测量放线的方法与技巧1.准备工作在进行放线之前,需要进行准备工作。

首先,要确认设计图纸的准确性和完整性。

其次,要检查放线仪器的准确性,如测量设备的校准是否合格。

此外,还需要将放线点清洗干净,以便精确测量。

2.传统放线法传统放线法是利用直尺、量角器等简单工具进行放线的方法。

首先根据设计图纸确定主要的基准点,并用钢钉或标志物标示出来。

然后根据图纸上的尺寸和角度,使用直尺和量角器进行测量,并用线或绳子将各个放线点连线。

最后,通过测量角度和边长来调整和验证放线的准确性。

3.全站仪放线法全站仪是一种高精度测量仪器,它可以同时测量水平角和垂直角,能够大幅提高测量放线的准确性和效率。

使用全站仪进行放线时,首先要确定放线点的坐标,然后在全站仪上输入坐标,并通过望远镜和测距系统进行定位。

最后,根据测得的角度和距离,划线或设置放线点。

4.激光测距仪放线法激光测距仪是一种非接触式测量仪器,通过发射和接收激光束的方式测量距离。

使用激光测距仪进行放线时,首先要选择合适的目标,如角点或墙面。

然后在目标上设置反射卡片,并使用激光测距仪进行测量。

最后,根据测得的距离和参考点坐标,确定放线点的位置。

5.GPS放线法GPS全球定位系统是一种用来确定地球上任意位置的仪器。

利用GPS 进行放线时,首先要在放线点设置接收机,并通过GPS系统获取点的经纬度坐标。

然后,将测得的坐标输入到放线仪器中,并设置放线点。

最后,利用放线仪器在场地上进行放线验证。

无论采用何种放线方法,都需要注意以下几点技巧:-确保仪器的准确性和稳定性,必要时进行校准。

-在放线前要清理场地,确保放线点的清晰可见。

-进行放线时要站稳,避免仪器晃动,影响测量的准确性。

-使用测量仪器时要注意其使用说明,并熟练掌握操作方法。

-使用测量设备时要保持仪器的干净和整洁,防止影响测量精度。

-放线完成后,要及时验证放线的准确性,并进行必要的调整。

以上是一些常见的工程施工测量放线的方法与技巧。

施工员测量放线重要步骤—一看就会

施工员测量放线重要步骤—一看就会

施工员测量放线重要步骤—一看就会在建筑施工中,施工员测量放线是必不可少的环节。

测量放线的准确性直接关系到后续施工的质量,因此施工员一定要注意放线的重要步骤。

以下是施工员测量放线的重要步骤,帮助大家更好的理解:第一步:标志基准点首先,需要确定放线的基准点,以此来保证每次测量都是在同一起点开始。

这个基准点要保持固定,以方便下次测量。

一般来说,这个基准点可以是建筑或者地面上的一个特定的标志物。

第二步:准备好放线器材放线器材是施工员进行放线测量的重要工具。

常用的放线器材有:量角器、铅锤、拉线等。

在使用放线器材之前,施工员需要确认放线器材是否齐全,并进行各自的调试和校准,以保证放线的精度。

第三步:确认放线位置确认放线位置是测量放线的关键步骤。

这个位置需要根据具体的设计来确定。

将位置标记出来,对齐固定的基准点后,可以进行下一步的放线测量。

第四步:铅锤确定直线在进行放线测量的过程中,可以使用铅锤来确定直线。

将铅锤悬挂在拉线的末端,略微往左或往右移动,可以发现铅锤的在水平方向上的移动实际上是规律的,这就是直线的表现。

当铅锤在水平方向上不再晃动时,就代表直线被确认。

第五步:量角器测量角度确认直线之后,就可以使用量角器来进行测量角度。

一般来说,墙角和直角角度需要测量,特别是混凝土结构墙面。

取三个固定点角的点,用量角器来测量角度,在这些角度测量值的平均数中寻找平衡。

如果出现角度偏差,需要进行调整。

第六步:粗调细调即使经过前面的步骤,放线的精度也不能完全保证,因为地面有可能存在不平整的情况。

所以在进行具体测量时需要做出一定的调整。

可以先用粗调的方式进行测量,再通过细调来保证放线的准确性。

以上就是施工员测量放线的一些重要步骤。

通过这些步骤的操作明确,可以有效的保证放线测量的准确性和精度。

希望这篇文章能够给大家带来帮助,让大家更加了解施工员放线的方法。

史上最全的测量放线步骤与方案

史上最全的测量放线步骤与方案

史上最全的测量放线步骤与方案施工放线大致可以分三个阶段:建筑物定位放线、基础施工放线和主体施工放线;一、建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门下属的测量队及施工单位的测量人员,根据建筑规划定位图总平面图进行定位,最后在施工现场形成至少4个定位桩;放线工具为“全站仪”或“比较高级的经纬仪”;二、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核监理人员主要是旁站监督、验证,最后放出所有建筑物轴线的定位桩根据建筑物大小也可轴线间隔放线,所有轴线定位桩是根据规划部门的定位桩至少4个及建筑物底层施工平面图进行放线的;放线工具为“经纬仪”;基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖;基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救;三、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作;根据轴线定位桩及外引的轴线基准线进行施工放线;用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶;施工测量前置工作:1进场后首先对甲方提供施工定位图进行图上复核,并与业主办理控制点的交接手续,以确保设计图纸的正确;其次,与甲方一道对现场的坐标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位;2现场建立控制坐标网和水准参照点;水准参照点需由永久水准点引入,永久水准点设置在距建筑物附处稳定、可靠的土层内,水准点应采取保护措施,确保水准点不被破坏;3工程定位后要经建设单位和规划部门验收合格后方可开始施工;控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏,单位工程数量多,为实施有效测量控制,开工初在场区内设置由二~四个桩位形成的导线控制网场区四周边及中间高处各布一点,保证通视即可,场区控制网是单位工程轴网设置的依据,它是建筑物平面控制的上一级控制;1.2单位工程轴线控制网建筑方格网单位工程轴线多且密集,根据建筑物特点选择有代表性的轴线设置轴线控制网;控制桩尽量设在开挖区外原始地坪上;另外在基坑底部及长轴线中部加密设置辅助性控制桩,以便于基础施工测量;建筑方格网是建筑物定位和施工放线的基本依据;1 方格网的主轴线应尽可能选择在场区的中心线上宜设在主要建筑物的中心轴线上;其纵横轴线的端点应尽量延伸至场地边缘,既便于方格网的扩展又能确保精度均匀;2 方格网的顶点应布置在通视良好又能长期保存的地点;3 方格网的边长不宜太长,一般小于100 m,为便于计算和记忆,宜取10 m 的倍数;4 轴线控制桩应尽量投测在方格网边上;图1 甲方给定的点图2 把甲方给的点引测到围墙内部,便于使用图3 根据引测的控制点,建立平面控制网图4 撒出基槽开挖边线红色点作为一级控制点,永久使用;黑三角为临时用点,用于基础工程轴线的投测以及作为外控法轴线传递的控制桩;布置的主控制线撒出开挖线,这个工作要注意放坡尺寸和预留建筑物外墙的操作架距离;基槽开挖,在开挖线的位置是否留有工作面,还要考虑放坡;1.3 基础施工测量±0.000以下垫层混凝土浇筑并凝固达到一定强度后,现场测量人员根据基坑边上的轴线控制桩,将经纬仪架设在控制桩位上,经对中、整平后,后视同一方向桩轴线标志,将控制轴线投测到作业面上;然后以控制轴线为基准,以设计图纸为依据,放样出其他轴线和柱边线、洞口边线等细部线;图5 由基坑边缘控制桩向垫层引测轴线1.4 主体施工测量±0.000以上1.4.1外控法1、基础工程完工后,将经纬仪安置在轴线控制桩A1、A1′、B1和B1′上,把建筑物主轴线精确地投测到建筑物的底部,并设立标志,如图6中的a1、a1′、b1和b1′,以供下一步施工与向上投测之用;2、向上投测中心线随着楼层不断升高,要逐层将轴线向上传递,如图6所示,将经纬仪安置在中心轴线控制桩A1、A1′、B1和B1′上,严格整平仪器,用望远镜瞄准建筑物底部已标出的轴线a1、a1′、b1和b1′点,用盘左和盘右分别向上投测到每层楼板上,如图6中的a2、a2′等3、校核无误后采用外控点定出所有轴线、构件外框位置;1.4.2内控法内控法是在建筑物内±0.000平面设置轴线控制点,并预埋标志,以后在各层楼板相应位置上预留100mm×100 mm的传递孔,在轴线控制点上直接采用吊线坠法或激光铅垂仪法,通过预留孔将其点位垂直投测到任一楼层;在基础施工完毕后,在±0.000首层平面上,适当位置设置与轴线平行的辅助轴线;辅助轴线距轴线500~800mm为宜,并在辅助轴线交点或端点处埋设标志;如图7示;图7 内控法轴线控制点的设置1、激光铅垂仪投测1投测基准点之前安排施工人员把测量孔部位的混凝土清理干净,然后在一层的基准点上架设垂准仪;通过控制点,采用铅垂仪传递基准点;架设垂准仪时,必须反复地进行整平及对中调节,以便提高投测精度;确认无误后,分别在各楼层的楼面上测量孔位置处把激光接收靶放在楼面上定点,再用墨斗线准确地弹一个十字架;十字架的交点为基准点;如下图:图9 内控点竖向投测示意图2 内控点轴线控制点竖向投测操作方法:1将激光经纬仪架设在首层楼面基准点,调平后,接通电源射出激光束;①通过调焦,使激光束打在作业层激光靶上的激光点最小,最清晰;激光接收靶由300×300×5mm厚有机玻璃制作而成,接收靶上由不同半径的同心圆及正交坐标线组成;接收靶示意图②通过顺时针转动望远镜360度,检查激光束的误差轨迹;如轨迹在允许限差内,则轨迹圆心为所投轴线点;③通过移动激光靶,使激光靶的圆心与轨迹圆心同心,后固定激光靶;在进行控制点传递时,用对讲机通信联络;④所有轴线控制点投测到楼层完成后,用全站仪及钢尺对控制轴线进行角度、距离校核,结果达到规范或设计要求后,进行下道工序;2、主控线弹设1基准点投射完后,在各楼层的相邻两个测量孔位置做一个与测量通视孔相同大小的聚苯板塞入孔中,聚苯板保持与楼层面平;2依据先前做好的十字线交出墨线交点,再把全站仪架在墨线交点上对每个基准点进行复查,对出现的误差进行合理适当的分配;3基准点复核无误后,用全站仪或经纬仪操作进行连线工作;先将仪器架在测量孔上并进行对中、整平调节,使仪器在水平状态下完全对准基准点;4仪器架设好后,把目镜聚焦到与所架仪器基准点相对应的另一基准点上,调整清楚目镜中的十字光圈并对中基准点,锁死仪器方向;再用红蓝铅笔及墨斗配合全站仪或经纬仪把两个基准点用一条直线连接起来;5在第一次调整测量之后,必须旋转180度再进行复测,如有误差要取中间值;同样方法对其它几条主控制线进行连接弹设;3、吊线坠法吊线坠法是利用钢丝悬挂重锤球的方法,进行轴线竖向投测;这种方法一般用于高度在50~100m的高层建筑施工中,锤球的重量约为10~20kg,钢丝的直径约为0.5~0.8mm;投测方法如下:图10 吊线坠法投测轴线如图10所示,在预留孔上面安置十字架,挂上锤球,对准首层预埋标志;当锤球线静止时,固定十字架,并在预留孔四周作出标记,作为以后恢复轴线及放样的依据;此时,十字架中心即为轴线控制点在该楼面上的投测点;用吊线坠法实测时,要采取一些必要措施,如用铅直的塑料管套着坠线或将锤球沉浸于油中,以减少摆动;第二篇高程测量使用甲方给定的水准点之前应仔细校核,如超出允许偏差应查明原因并及时报有关部门;水准点的增设原则:相隔距离一般为150~200米;增设水准点应与设计单位交的水准点闭合,闭合差不得超限;图11 水准点引测水准点应设于坚实、不下沉、不碰动的地物上或永久性建筑物的牢固处;亦可设置于外加保护的深埋木桩或混凝土桩上,并做出明显标志;水准点应每月复核一次,对怀疑被移动的水准点应在复测校核后方可使用;2.1基础阶段高程测量直接用水准仪由地面上高程控制点进行引测;要注意标高的控制,注意不要超挖,基槽较深就要一步一步传递,可以在基坑边上测出标高,这样每次你可从此位置用钢尺检查这里插一句就是关于传递时都最好以原始点为依据,防止误差积累,开挖还要注意的是就是积水坑和电梯井的控制;图12 ±0.000以下标高传递示意图2.2 主体阶段结构施工时,在首层施工完后,将高程控制点引至外壁无遮挡的柱身上,或在楼梯间,随着结构上升,用50m钢卷尺将高程向上传递;当传递高度超过钢尺整尺长时,应另设一道标高起始线;楼层内用水准仪将标高转至各相关构件上;放线的目的就是为了施工控制,操作而用,主要是施工控制线;标高线一般采用建筑50线,主要控制层高,在支顶板时上层钢筋上要用,拉线检查模板高度和平整度,起拱范围,下层打好的墙面,拆模后要抄测建筑50线,也可以控制顶板模板、板厚等;上部结构施工时每个单体建筑物高程引测基点设置数目不得少于三个,结构每施工五层,高程点由测量工程师进行一次标定;第三篇沉降观测正常施工阶段应保证每加载一次施测一次每一结构层施工完毕观测一次;主体结构竣工后每月观测一次;暴雨后观测一次;工程竣工交付业主使用前还需与业主共同观测一次后向业主进行沉降点的移交;3.1观测方法每次观测按固定后视点、观测路线进行,前后视距尽量相等,视距大约15m,以减少仪器误差影响;。

测量放线施工方法

测量放线施工方法

测量放线施工方法一、测量放线准备工作1、建立健全测量放线组织机构为满足施工测量放线要求,保证施工精度,项目部配备了专业技术精干、富有丰富经验的专业测量人员,并建立由技术负责人、技术员、质检员、测量放线员共同组成的测量放线组织机构以确保工程测量精度。

2、技术准备项目部进场后,技术负责任人即与建设单位、设计单位、规划单位联系,办理建筑红线、绝对高程的交接手续,依据建筑总平面图实地勘察现场。

由技术负责人组织测量放线及技术、质检人员熟悉图纸,校验施工图纸细部尺寸,根据建筑总平面进行测量定位。

3、测量器具准备二、测量施工方法1、工程测量依据施工总平面图,施工图,放线测设图,工程地质报告,规划图。

2、定位方法(1)根据建设单位提供的总平面图,一次性测定轴线控制网和高程控制点。

角度测量采用经纬仪,水平测量采用水准仪,垂直测设采用铅直仪。

(2)依据总体轴线控制网采用直角坐标法定测出轴线控制网。

3、标高控制措施(1)首先确定±0.00点,并在建筑物角部设置永久性水准点。

并将水准点做好防护。

(2)以永久性水准点为基准点,首层结构施工完成后将基准点引入首层结构墙、柱上并用墨线弹好,每层楼板以基准点为准排尺、确定总高程及层间标高。

4、轴线控制网(1)工程进场后,立即确定整个工程的控制轴线。

(2)主体施工阶段轴线垂直传递控制基准点设在±0.00楼板上,并做好防护。

轴线控制点测定采用激光经纬仪。

5、施工楼层抄测定位(1)轴线测控:以G轴和1轴的控制轴线为准,采用经纬仪将控制轴线引测到作业层,并排尺测定其它轴线。

(2)标高测控:在每层的柱上或混凝土墙上设置临时水准点,通过预留洞将下层的水准点标高抄测到该层,以控制水平标高。

6、楼体垂直度控制(1)各层控制轴线抄测完毕后,反复与下一层的控制轴线进行复核。

(2)定期在轴线控制点位置使用经纬仪检查已施工完楼层的垂直度。

7、外装饰抄测(1)依据楼体内水平垂直控制线向外排尺,在窗口处弹出水平及垂直通线。

建筑工程测量放线五步放线法(共47张PPT)

建筑工程测量放线五步放线法(共47张PPT)
2、平面纵向中间这根主控线是取y轴坐标线, 横向是取x轴坐标线。
3、此图轴线是国家博物馆的理论尺寸, 以理论数据,这些线都是由x、y轴 平行过来的主控线。
4、土建提供的主控线平移至门中为金螳螂 主控线,以主控线复出轴线,再从轴线 减一米,定墙体。
案例2:国家应急新闻指挥中心工程坐标线的确认一
建筑物外景
主要阅读这些图纸的建筑总平面图,周围的环境,以及是定位的已知 条件,如红线定位(外幕墙装饰主高);方格网定位(红线方格网是 确认该建筑的位置)总平面图方格网是轴线位置,即柱子在网格交叉 位置,导线也称坐标线,也称总控线。
并看总说明以了解该建筑物的首层±0.00的绝对标高值数(限高以±0.00 开始)。
建筑工程测量放线五步放线法文档ppt
一、什么叫五步放线施工法
装饰施工单位中标以后,进场与土建单位移交的轴 线或主控制线以及各楼层标高控制线。结合各层建筑总 平面图,在现场分五个阶段草测的步骤叫做五步放线法 。围绕五步放线进行施工故叫做五步施工法。
二、五步放线的目的
五步放线的目的是核对装饰施工各层楼层平面总 平面图上理论尺寸与现场实际是否相符合。现场是 否有其他障碍物等。通过核对,并记录在总平面图 上,为深化图纸调整平面图,掌握了第一次实际数 据。为设计师调整和确认设计方案提供了可靠的依 据。避免仓促上阵所引起的不良后果。特别是工期 特别紧的项目能缩短工期。
1)、仪器: 经纬仪、水平仪、红外线、垂直水平仪、100m测量皮尺、
7.5m钢卷尺、200m红外线测距仪、三凌镜等都用于测量。
2)、工具: 墨斗、钩鱼丝线(红色、蓝色)都用于弹线。 3)、材料: 大锤、小锤、铁楸、木工板、150*150*3铁板、30*30*3角铁、
Ø8*40膨胀螺栓、划瓷砖的金刚钻刀头,冲击钻、电焊机、切割机等 都用于放线定固。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

精品
1目的:
明确、规范土建工程放线的标准动作,提升土建工程放线精度。

2适用范围:
适用于苏南公司所有在建及新建项目。

3编制说明
本标准做法要求所有在建及新建项目均按此做法执行。

4、放线标准做法
4.1测量工作原则
⏹审查图纸:所有尺寸、建筑物关系进行校核,平面、立面、大样图所标注的
同一位置的建筑物尺寸、形状、标高是否一致;室内外标高之间的关系是否
正确。

⏹实施测量原则:以大定小、以长定短、以精定粗、先整体后局部。

⏹测量主要操作人员必须持证上岗。

⏹施工前测量方案审批通过(方案中要有:建立测量网络控制图、结构测量放
线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等)。

4.2测量工具
全站仪经纬仪水准仪激光铅垂仪激光扫平仪
棱镜塔尺50m大卷尺线锤墨斗
5m小卷尺油漆毛笔铅笔对讲机4.3 测量设备管理
A1:所有精密仪器必须经过计量检测,合
格后才允许在施工现场使用
A2:建立测量仪器台账统一管理,定期维护
与保养
4.4结构测量做法
测量设备登记台账
序号设备名称设备型号/编号检验日期检验状态合格证编号责任人备注
A3:现场建立3个以上三级坐标、高程控制
点,采用钢管做维护、警示
A4:沉降观测点采用Φ20镀锌圆钢加工,
测量点位统一进行编号,沉降由第三方实
施观测,进入主体标准层开始观测
木桩
铁钉
混凝土
A5:临时测量控制点采用木桩制作,桩截面不小于50*50mm,木桩顶部平整;木桩周边浇筑混凝土避免扰动
A6:场地内设置施工测量控制基准点,采用混凝土浇筑,必须牢固、坚实
A7: 建立方格网控制图,占地面积≤1万m2方格网间距10m ;占地面积≥1万m2方格网间距20m ,地形复杂的可适当调整
工程基线复核表单位工程坐标定位
A8: 进场前,根据国土局提供的基准点进行建筑物定位引测,并在场地附件建立施工期间坐标控制网、标高控制点
A9:施工单位在完成建筑定位、轴线引测后报监理公司复核
A10:基础施工轴线引测采用龙门桩
A11:主体结构施工在楼层内建立轴线控制网(内控法),控制点不少于4个
A12:所有主控线、轴线交叉位置必须采用
红油漆做好标识
A13:楼层内设置的传递点必须采用激光铅
垂仪进行传递,严禁采用线锤投射控制线
A14:结构放线采用双线控制,控制线与定
位线间距按照300mm引测;轴线、墙柱
控制线、周边方正线在混凝土浇筑完成后同
A15:模板上弹出墙、梁控制线,采用扫平
仪或经纬仪投测,严禁直接从梁模进行引
测放线
1m线④门洞口采用对角线表示,同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识
A22:砌筑前,利用激光扫平仪将地面门洞定位线弹到梁侧,将建筑1m线传递到梁侧控制门洞标高
A23:管道井、烟道也须设置双控线。

成品烟道和水电预留孔,在结构施工阶段,须放线定位A24:将建筑控制线翻到砌体墙上,利用建筑1m线对水电预埋进行精确定位
4.6抹灰测量放线做法通过标高线控制
标高
双控先引上墙控制左
右位置
A25:抹灰利用结构控制线、砌筑控制线
进行灰饼定点,并将地面控制线弹到墙上
A26:门洞侧面、顶面利用砌筑门洞中线,采
用扫平仪进行灰饼定点
A27: 烟道、水电管井也须采用激光贴
饼。

保证现场与设计尺寸一致
A28:门窗洞口二次收口弹控制线150mm,
门窗侧面和顶面按A26进行灰饼定点
A29:抹灰完成后在墙面弹出建筑1m线
4.7测量资料
28. 469
1. 480





28. 469m
1. 732
B
0. 943
TP.3
1. 674
TP.2
1. 124
TP.1
-
+
前视
后视
-27. 354
1.115
0. 365
-0. 365
1.115
b
5. 473
a
6. 588
-5. 473
1. 115




0. 365
1. 367
TP.3
4
0. 926
1. 869
TP.2
3
0. 211
1. 885
TP.1
2
已知
27. 354m
0. 343
1. 467
BM.A
1
备注
高程
高差
水准尺读数


A30:现场所有测量要建立书面记录资料(包括但不限于建筑物定位测量记录、轴线引测记录、标高传递记录、建筑物内控线测量记录等)
4.8实测实量
A31:结构模板安装、结构模板拆除、砌筑和抹灰完成后3天内总包和监理必须完成该楼层的实测实量,并将测量记录报项目部、品质管理中心(资料由监理工程师统一收集)4.9测量放线控制标准
序号项目名称允许偏差备注
1 标高±5mm
2 轴线3mm
3 墙柱定位线、控制线3mm
4 梁定位线、控制线3mm
5、管理动作
5.1建筑定位完成后必须报监理工程师复核,并将复核资料报项目部备案。

5.2现场建立的测量基准点每一个月进行一次复核,并将复核资料报监理工程师审
查。

5.3现场所有工序施工前必须有控制线,并在施工前进行控制线验收,100%合格后才允许施工。

5.4所有测量控制线必须要标注名称,所有引线必须是从主控线进行引测,引线的传递不大于2次(引线传递要复核)。

5.5所有工序施工前必须按照下表要求弹出控制线。

感谢下载!
欢迎您的下载,资料仅供参考。

相关文档
最新文档
