钣金工艺流程表
钣金的工艺流程
钣金的工艺流程
钣金工艺流程一般包括以下几个步骤：
1. 设计和规划：根据客户的需求和要求，设计和规划钣金产品的形状、尺寸和结构。
2. 材料准备：选择适合的钣金材料，例如钢板、铝板等，并进行切割和整理。
3. 编程和切割：使用计算机辅助设计（CAD）软件对钣金产品进行编程，并使用激光切割机或剪板机将材料切割成所需形状。
4. 折弯和成形：使用折弯机或成形机，将切割好的钣金材料进行弯曲和成形，以得到所需的外形。
5. 焊接和连接：根据需要，将不同的钣金部件进行焊接或连接，以组装成最终的产品。
6. 表面处理：对钣金产品进行表面处理，例如喷涂、电镀或抛光，以提高外观质量和耐腐蚀性能。
7. 检验和质量控制：对成品进行检验和质量控制，确保产品符合客户要求和标准。
8. 包装和出货：将完成的钣金产品进行包装，并安排出货，以便运送给客户。
以上是一般钣金工艺流程的基本步骤，具体流程可能会根据不同的产品和要求而有所变化。
钣金加工工艺流程表
钣金加工工艺流程表
1、材料准备：根据图纸要求准备钣金工件和所需的材料；
2、切割加工：根据图纸尺寸要求，选择合适的切割方法，进行切割加工；
3、冲孔加工：根据图纸中规定的形状和尺寸，进行冲孔加工；
4、焊接加工：根据图纸的要求，进行焊接加工，使焊接部位牢固；
5、机加工：如果图纸中有需要机加工的地方，需要将其加工成所需的形状和尺寸；
6、磨削加工：如果图纸要求，需要进行磨削加工，使表面光滑；
7、安装加工：将加工好的钣金件安装在机器上，检查是否牢固。
钣金制作工艺流程
九江乐图钣金制作工艺流程锯床↗确认图纸金工→压铆↗↗设计→展开平面图→制造部→数冲→折弯→齐套→磷化→成型→打磨↘↘编程激光→补焊→打磨→清焊渣→喷塑→装机→成品包装设计根据客户提供的三维结构图和提供的部件图及零件图展开零件平面图，在平面图中标出外形尺寸，孔径，孔距。
转入编程，并指定加工流程（另附设计工作流程）设计人员将图纸流转到制造部，制造部按零件图要求，分三中形式进行加工一、对于方管及槽钢一类的零件，转入金工车间加工，按已下程序加工①按图纸长度要求到阿玛达H-250SAH锯床进行下料加②下料后的毛坯料需要钻孔的零件采用数冲加工模版，来对工件定位③先钻R1.5定位孔④按图纸要求的孔径尺寸钻孔⑤攻丝、拉铆、压铆等后续加工的孔，攻丝采用攻丝和手工攻丝机相结合的方法加工⑥需沉孔的零件，选用合适尺寸的90°钻头或沉孔器，进行沉孔加工⑦拉铆采用手动拉铆枪完成以上工序后，经检验确认合格后转入齐套库二、对于需要激光加工的零件，按要求激光切割，切割的零件，经检验合格后转入齐套库三、对于需要板材加工的零件内部安装板，及前后门板顶底板，侧板、前后屏蔽框，内部支架等钣金工件需要数控冲床来加工，来保证零件的度要求，操作工，按展开尺寸的要求，板材的厚度要求，来对板材进行数冲加工（数冲加工的程序另附）对加工完的平面零件检验，合格后转入到修毛刺工序，修毛刺接到数冲转来的板材进行逐一拆除连接部位，对零件的四周毛边修锉，修锉的工具有修边器具，平锉，半圆锉等工具来修毛刺，对修毛刺零件做到、不刮手、无尖角，边角圆润滑，经检验合格后零件与图纸一起流转到折弯处。
四、折弯接到平面料和加工图之后按以下程序加工①看清图纸的技术要求，工艺要求②对加工的来料进行材质与料厚的分类摆放；③要求对称加工的零件，对称摆放整齐④料厚一样的板料放在一起⑤模具的选用，1.0mm用V6下摸，1.5mm用V8下模，2.0mm 用V12下模，2.5mm用V14下模，3.0用V16下模，确保料后一样，加工后零件R角一致，（折弯机加工的参数另附）⑥对要求提前压铆螺母的零件是先折一道边，压铆后再折二道弯，要看清工艺流程。

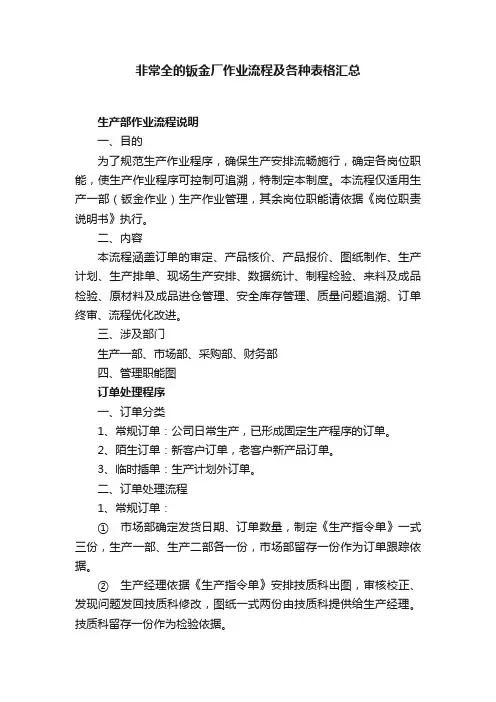

非常全的钣金厂作业流程及各种表格汇总
非常全的钣金厂作业流程及各种表格汇总生产部作业流程说明一、目的为了规范生产作业程序，确保生产安排流畅施行，确定各岗位职能，使生产作业程序可控制可追溯，特制定本制度。
本流程仅适用生产一部（钣金作业）生产作业管理，其余岗位职能请依据《岗位职责说明书》执行。
二、内容本流程涵盖订单的审定、产品核价、产品报价、图纸制作、生产计划、生产排单、现场生产安排、数据统计、制程检验、来料及成品检验、原材料及成品进仓管理、安全库存管理、质量问题追溯、订单终审、流程优化改进。
三、涉及部门生产一部、市场部、采购部、财务部四、管理职能图订单处理程序一、订单分类1、常规订单：公司日常生产，已形成固定生产程序的订单。
2、陌生订单：新客户订单，老客户新产品订单。
3、临时插单：生产计划外订单。
二、订单处理流程1、常规订单：①市场部确定发货日期、订单数量，制定《生产指令单》一式三份，生产一部、生产二部各一份，市场部留存一份作为订单跟踪依据。
②生产经理依据《生产指令单》安排技质科出图，审核校正、发现问题发回技质科修改，图纸一式两份由技质科提供给生产经理。
技质科留存一份作为检验依据。
③生产经理根据订单需要核算物料，参照仓库报表制定《采购申请单》报请总经理审批后，交由采购经理实施采购。
④生产经理拆分一份图纸，需要外协的图纸连同《外协计划单》一同交由采购经理实施外协加工。
外协计划单一式两份，采购经理、生产调度各一份。
采购经理按计划要求数量及日期完成外协加工，生产调度跟进完成情况。
⑤生产经理制定《生产计划单》一式六份：车间主任、生产调度、仓库、来料检验、制程检验各一份。
本人留存一份存档。
⑥两份图纸一同交于车间主任，并要求在《图纸交接表》上签字，拆分后的图纸下发车间安排生产。
完整图纸留底备查。
⑦车间主任拆分图纸，零件图交数控组下料随料流转，焊接图交焊接组随料流转。
⑧各岗位按图生产，填写《工序流转单》，岗位操作完成后堆放在零件摆放区，图纸及产品流程单放在零件最上端，用零件压住，防止丢失。
钣金工艺流程表
钣金工艺流程表钣金基础介绍（一）,钣金业的发展非常迅速,所以应该了解一下钣金加工的基本常识.一.材料的选定.钣金加工一般用到的材料:有冷轧板（SPCC）、镀锌板（SECC）、铜板、铝板、不锈钢板、铝材等.其作用各不相同.至于如何选用,一般需从其用途及成本上来考虑.1.冷轧板.简称SPCC,用于表面处理是电镀五彩锌或烤漆件使用.2.镀锌板.简称SECC,用于表面处理是烤漆件使用.在无特别要求下,一般选用SPCC,可减少成本.3.铜板.一般用于镀镍或镀铬件使用,有时不作处理.跟据客户要求而定.4.铝板.一般用于表面处理是铬酸盐或氧化件使用.5.不锈钢板.分镜面不锈钢和雾面不锈钢,它不需要做任何处理.6.铝型材.一般用于表面处理是铬酸盐或氧化件使用.主要起支撑或连接作用,大量用于各种插箱中.二．钣金加工的工艺流程.对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.随着钣金件结构的差异,工艺流程可能各不相同,但总的不超过以下几点.1.设计并绘出其钣金件的零件图,又叫三视图.其作用是用图纸方式将其钣金件的结构表达出来.2.绘制展开图.也就是将一结构复杂的零件展开成一个平板件.3.下料.下料的方式有很多种,主要有以下几种方式:a．剪床下料.是利用剪床剪出展开图的外形长宽尺寸.若有冲孔、切角的，再转冲床结合模具冲孔、切角成形. b．冲床下料.是利用冲床分一步或多步在板材上将零件展开后的平板件结构冲制成形.其优点是耗费工时短,效率高,可减少加工成本,在批量生产时经常用到.c．NC数控下料.NC下料时首先要编写数控加工程序.就是利用编程软件,将绘制的展开图编写成NC数控加工机床可识别的程序.让其跟据这些程序一步一步的在一块铁板上,将其平板件的结构形状冲制出来.d．激光下料.是利用激光切割方式,在一块铁板上将其平板件的结构形状切割出来.4.翻边攻丝.翻边又叫抽孔,就是在一个较小的基孔上抽成一个稍大的孔,再在抽孔上攻丝.这样做可增加其强度,避免滑牙.一般用于板厚比较薄的钣金加工.当板厚较大时,如2.0、2.5等以上的板厚,我们便可直接攻丝,无须翻边.5.冲床加工.一般冲床加工的有冲孔切角、冲孔落料、冲凸包、冲撕裂、抽孔等加工方式,以达到加工目的.其加工需要有相应的模具来完成操作.冲凸包的有凸包模,冲撕裂的有撕裂成形模等.6.压铆.压铆就本厂而言,经常用到的有压铆螺柱、压铆螺母、压铆螺钉等,其压铆方式一般通过冲床或液压压铆机来完成操作,将其铆接到钣金件上.7.折弯.折弯就是将2D的平板件,折成3D的零件.其加工需要有折床及相应的折弯模具来完成操作.它也有一定的折弯顺序,其原则是对下一刀不产生干涉的先折,会产生干涉的后折.8.焊接.焊接就是将多个零件组焊在一起,达到加工的目的或是单个零件边缝焊接,以增加其强度.其加工方一般有以下几种:CO2气体保护焊、氩弧焊、点焊、机器人焊接等.这些焊接方式的选用是根据实际要求和材质而定.一般来说CO2气体保护焊用于铁板类焊接;氩弧焊用于铝板类焊接；机器人焊接主要是在料件较大和焊缝较长时使用.如机柜类焊接,可采用机器人焊接,可节省很多任务时,提高工作效率和焊接质量.9.表面处理.表面处理一般有磷化皮膜、电镀五彩锌、铬酸盐、烤漆、氧化等.磷化皮膜一般用于冷轧板和电解板类,其作用主要是在料件表上镀上一层保护膜,防止氧化；再来就是可增强其烤漆的附着力.电镀五彩锌一般用冷轧板类表面处理;铬酸盐、氧化一般用于铝板及铝型材类表面处理;其具体表面处理方式的选用，是根据客户的要求而定.10.组装.所谓组装就是将多个零件或组件按照一定的方式组立在一起，使之成为一个完整的料品。
汽车钣金工艺流程
汽车钣金工艺流程一、设计与制定方案在汽车钣金工艺流程中的第一步是对车身进行设计与测量，以确保钣金件的尺寸精确。
然后根据设计和测量结果，制定出特定的加工方案，确定具体的钣金工艺流程。
二、材料准备在进行钣金加工之前，需要准备好所需的材料，包括钣金板、焊接材料、胶水等。
材料的选择应符合汽车钣金件的要求，一般来说，钣金板通常使用镀锌钢、铝合金等材料。
三、切割与冲压根据制定的方案，对钣金板进行切割和冲压。
切割是指根据设计要求，将钣金板切割成所需要的形状和尺寸。
冲压是通过压力对钣金板进行加工，使其得到特定的形状和结构。
四、折弯与成型在进行钣金加工时，常常需要使用折弯和成型技术。
折弯是指对钣金板进行弯曲，使其得到一定的角度和曲线。
成型则是将钣金板通过拉伸、压制等方式，使其得到所需要的立体形状。
五、焊接与连接在钣金加工的过程中，往往需要对不同的钣金件进行焊接和连接。
焊接是将两个或多个钣金件通过热熔的方式进行连接，常用的焊接方法有点焊和气焊等。
连接则是通过螺栓、胶水等方式将钣金件进行连接。
六、修复与涂装在汽车维修过程中，有时会遇到车身钣金件的损坏或变形，需要进行修复。
修复包括清理、砂光、填补、抛光等工作，以恢复钣金件的原貌。
修复完成后，还需要进行涂装，通过喷涂等方式给钣金件上色。
七、装配与调整在汽车钣金工艺流程的最后阶段，需要将钣金件进行装配和调整。
装配是指将不同的钣金件组合在一起，形成完整的车身结构。
调整则是对装配完成的钣金件进行微调，以确保各个部件之间的合理配合。
八、质量检验与测试在汽车钣金工艺流程的每个阶段，都需要对钣金件进行质量检验和测试。
质量检验包括外观质量、尺寸精度、表面光洁度等方面的评估。
测试则是通过试车等方式对汽车钣金件的性能进行评估。
九、成品出厂经过以上一系列的工艺步骤，最终得到的是经过修复、加工和调整的汽车钣金件。
这些成品将经过最后的检验和测试，并进行包装，最终出厂交付给汽车制造商或汽车维修企业。
钣金件加工工艺流程
钣金件加工工艺流程钣金件加工工艺流程钣金件是一种制造工艺，通过对金属材料进行切割、成型、焊接、折弯和涂装等加工工艺，将金属板材加工成所需形状和尺寸的零部件。
下面是一种常见的钣金件加工工艺流程。
1. 零件设计首先，需要对钣金件进行设计，包括确定零件的形状、尺寸和所需材料等。
在设计过程中，需要考虑到零件的功能需求和使用环境，确保设计出的零件能够满足所需的工作要求。
2. 材料选择选择适合的金属板材作为材料。
常见的钣金材料有铝板、不锈钢板和冷轧板等。
根据零件的要求和工作环境的要求，选择合适的材料。
3. 材料切割将金属板材根据设计要求，通过剪板机、数控切割机或激光切割机等设备进行切割。
确保切割出来的板材尺寸准确且平整。
4. 成型对切割好的板材进行成型，将其折弯、冲压或滚圆等，使其形成所需的形状和曲面。
成型过程中需要根据工艺要求选用合适的工艺设备和工具。
5. 焊接如果所设计的钣金件需要进行焊接，根据零件的要求，采用合适的焊接方式，如点焊、氩弧焊或激光焊等。
通过焊接将零件的各个部分连接起来，确保其结构牢固。
6. 折弯将已经成型的钣金件进行折弯，使其形成所需的角度和形状。
折弯时需要考虑到板材的弯曲强度，确保折弯后的钣金件不会出现变形或断裂等问题。
7. 表面处理对已经加工好的钣金件进行表面处理，包括打磨、喷涂、烤漆或镀锌等。
表面处理可以提高钣金件的表面硬度、防腐蚀性能和外观质量。
8. 质量检验对加工好的钣金件进行质量检验，包括尺寸检验、外观检查和性能测试等。
确保加工的钣金件符合设计要求和质量标准。
如果发现存在问题，进行修复或重新加工。
9. 包装与出库将检验合格的钣金件进行包装，并进行标识，准备出库。
包装要求保护钣金件不受损坏或腐蚀。
10. 交付客户将加工好的钣金件按照客户需求进行交付。
确保钣金件的数量、质量和交货时间符合客户要求。
总结钣金件加工工艺流程一般包括：设计、材料选择、切割、成型、焊接、折弯、表面处理、质量检验、包装和交货等步骤。
钣金件工艺流程图
中和、 中和、表调
对除锈后零件进行中和处理，中和溶液PH值控制在7 PH值控制在 时间1 分钟； 1.对除锈后零件进行中和处理，中和溶液PH值控制在7-8，时间1-3分钟；2. 对中和处理后零件进行表调处理，零件在表调剂中浸泡时间3 对中和处理后零件进行表调处理，零件在表调剂中浸泡时间3-5秒。
磷化、清洗 磷化、
刮腻子、打磨 刮腻子、
采用导电腻子进行刮涂表面，待干后对工件进行打磨砂平整， 采用导电腻子进行刮涂表面，待干后对工件进行打磨砂平整，必要时可进行二 次补刮、打磨。 次内后外，重点关注内部阴角，防止露底、堆粉出现；粉层厚度控 喷粉时考虑先内后外， 重点关注内部阴角， 防止露底、 堆粉出现； 制在60 80微米 60- 微米。 制在60-80微米。
1.使用锌系磷化液，浓度为30﹪，磷化时间控制在20-25分钟，磷化膜厚度1使用锌系磷化液，浓度为30﹪，磷化时间控制在20-25分钟，磷化膜厚度1 30﹪，磷化时间控制在20 分钟 微米；磷化槽底每半个月清理一次沉淀物； 清洗零件， 3微米；磷化槽底每半个月清理一次沉淀物；2.清洗零件，并定期更换清洗水 。
钣金件涂装工艺流程图流程图工艺流程控制要点脱脂清洗除锈清洗中和表调磷化清洗刮腻子打磨检查产品涂层外观质量无流挂气泡针孔露底堆粉等缺陷检查涂层厚度上海梓灏五金机械有限公司1
钣金件涂装工艺流程图
流程图
脱脂、 脱脂、清洗
工艺流程控制要点
用专用脱脂剂进行去油处理，脱脂时间控制在15 25分钟 15- 分钟， 1.用专用脱脂剂进行去油处理，脱脂时间控制在15-25分钟，脱脂时对工件进 行山下翻动； 脱脂后对零件进行清洗，上下翻动零件，并定期更换清洗水。 行山下翻动；2.脱脂后对零件进行清洗，上下翻动零件，并定期更换清洗水。
钣金制作工艺流程
九江乐图钣金制作工艺流程锯床↗确认图纸金工→压铆↗↗设计→展开平面图→制造部→数冲→折弯→齐套→磷化→成型→打磨↘↘编程激光→补焊→打磨→清焊渣→喷塑→装机→成品包装设计根据客户提供的三维结构图和提供的部件图及零件图展开零件平面图，在平面图中标出外形尺寸，孔径，孔距。
转入编程，并指定加工流程〔另附设计工作流程〕设计人员将图纸流转到制造部，制造部按零件图要求，分三中形式进行加工一、对于方管及槽钢一类的零件，转入金工车间加工，按已下程序加工①按图纸长度要求到阿玛达H-250SAH锯床进行下料加②下料后的毛坯料需要钻孔的零件采用数冲加工模版，来对工件定位③④按图纸要求的孔径尺寸钻孔⑤攻丝、拉铆、压铆等后续加工的孔，攻丝采用攻丝和手工攻丝机相结合的方法加工⑥需沉孔的零件，选用合适尺寸的90°钻头或沉孔器，进行沉孔加工⑦拉铆采用手动拉铆枪完成以上工序后，经检验确认合格后转入齐套库二、对于需要激光加工的零件，按要求激光切割，切割的零件，经检验合格后转入齐套库三、对于需要板材加工的零件内部安装板，及前后门板顶底板，侧板、前后屏蔽框，内部支架等钣金工件需要数控冲床来加工，来保证零件的度要求，操作工，按展开尺寸的要求，板材的厚度要求，来对板材进行数冲加工〔数冲加工的程序另附〕对加工完的平面零件检验，合格后转入到修毛刺工序，修毛刺接到数冲转来的板材进行逐一拆除连接部位，对零件的四周毛边修锉，修锉的工具有修边器具，平锉，半圆锉等工具来修毛刺，对修毛刺零件做到、不刮手、无尖角，边角圆润滑，经检验合格后零件与图纸一起流转到折弯处。
四、折弯接到平面料和加工图之后按以下程序加工①看清图纸的技术要求，工艺要求②对加工的来料进行材质与料厚的分类摆放；③要求对称加工的零件，对称摆放整齐④料厚一样的板料放在一起⑤模具的选用，1.0mm用V6下摸，1.5mm用V8下模，2.0mm 用V12下模，2.5mm用V14下模，3.0用V16下模，确保料后一样，加工后零件R角一致，〔折弯机加工的参数另附〕⑥对要求提前压铆螺母的零件是先折一道边，压铆后再折二道弯，要看清工艺流程。
精品钣金工艺流程表
钣金工艺流程表发布日期：2008-7-5 [ 收藏评论没有找到想要的知识 ]各种钢材焊接知识要点(一)发布日期：2010-5-1 [ 收藏评论没有找到想要的知识 ]1 什么是焊接性？试述碳钢的焊接性。
焊接性是指材料在限定的施工条件下焊接成按规定设计要求的构件，并满足预定服役要求的能力。
焊接性受材料、焊接方法、构件类型及使用要求四个因素的影响。
碳钢是以铁元素为基础的，铁碳合金，碳为合金元素，其碳的质量分数不超过1%，此外，锰的质量分数不超过1.2%，硅的质量分数不超过0.5%，后两者皆不作为合金元素。
其它元素如Ni、Cr、Cu等均控制在残余量的限度以内，更不作为合金元素。
杂质元素如S、P、O、N等，根据钢材品种和等级的不同，均有严格限制。
因此，碳钢的焊接性主要取决于含碳量，随着含碳量的增加，焊接性逐渐变差，其中以低碳钢的焊接性最好，见表1。
表1 碳钢焊接性与含碳量的关系2 什么是碳当量？碳钢的碳当量如何计算？把钢中合金元素（包括碳）的含量按其作用换自成碳的相当含量，称为该种钢材的碳当量，可作为评定钢材焊接性的一种参考指标。
碳钢中的元素除C外，主要是Mn和Si，它们的含量增加，焊接性变差，但其作用不及碳强烈。
国际焊接学会推荐的碳当量公式为Mn Cu+Ni Cr+Mo+VCE（IIW）= C + ── + ────+ ────── （质量分数）（%）6 15 5随着碳当量值的增加，钢材的焊接性会变差。
当CE值大于0.4%～0.6%时，冷裂纹的敏感性将增大，焊接时需要采取预热、后热及用低氢型焊接材料施焊等一系列工艺措施。
3 利用碳当量值评价钢材焊接性有何局限性？碳当量值只能在一定范围内，对钢材概括地、相对地评价其焊接性，这是因为：1）如果两种钢材的碳当量值相等，但是含碳量不等，含碳量较高的钢材在施焊过程中容易产生淬硬组织，其裂纹倾向显然比含碳量较低的钢材来得大，焊接性较差。
因此，当钢材的碳当量值相等时，不能看成焊接性就完全相同。
钣金制作工艺流程
钣金制作工艺流程
概述
钣金制作是一种常用的金属加工方法，适用于制作各种金属构件和零部件。
本文档将介绍钣金制作的基本工艺流程。
工艺流程
1. 设计和绘图：在进行钣金制作之前，需要进行设计和绘图，确定所需构件的尺寸、形状和材料。
2. 材料准备：根据设计和绘图确定的材料要求，准备所需金属材料，如冷轧钢板、不锈钢板等。
3. 剪切：使用剪板机将金属板材按照尺寸要求剪切成对应的形状。
4. 折弯：将剪切好的金属板材放入折弯机中，按照设计要求进行折弯，使其得到所需的角度和形状。
5. 冲孔：使用冲床等工具对金属板材进行冲孔，形成所需的孔洞和形状。
6. 焊接：将多个钣金构件通过焊接工艺进行连接，确保构件的稳固性和完整性。
7. 表面处理：根据需要，进行表面处理，如打磨、喷涂等，以提高构件的美观度和防锈性能。
8. 检验和调整：对制作好的钣金构件进行检验和调整，确保其符合设计要求和质量标准。
9. 成品交付：经过检验合格后，将制作好的钣金构件进行包装和标识，并进行交付。
注意事项
- 在进行钣金制作过程中，要注意安全操作，合理使用相关工具和设备。
- 根据具体的构件要求，选择合适的钣金加工工艺，避免出现质量问题。
- 在进行焊接时，注意合适的焊接参数和技术要求，确保焊接质量。
- 质检过程中，应严格按照检验标准进行检查，确保制作的钣金构件符合要求。
以上是钣金制作工艺流程的简要介绍，希望对您有所帮助。
钣金外壳工艺流程
钣金外壳工艺流程
《钣金外壳工艺流程》
钣金外壳工艺是一种制造金属外壳的技术，适用于各种产品的制造，如家电、汽车、通信设备等。
下面是钣金外壳工艺的常见流程：
1. 材料准备
首先要准备特定材料的金属板材，通常使用的材料有不锈钢、铝合金、镀锌板等。
这些材料需要按照产品的要求进行裁剪，保证尺寸符合设计要求。
2. 模具设计
根据产品的要求，设计相应的模具。
模具的设计需要考虑到外壳的形状、结构以及特殊要求，以确保最终的外壳符合设计要求。
3. 冲压成型
使用模具将金属板材进行冲压，使其按照设计进行成型。
冲压成型是钣金外壳工艺中最关键的步骤之一，需要根据产品的要求进行精准控制，以确保成型的准确性和质量。
4. 焊接组装
将成型的金属板材进行焊接组装，形成成品外壳的基本结构。
在这一步骤中，需要注意焊接的技术和工艺，以确保外壳的坚固性和密封性。
5. 表面处理
对成品外壳进行表面处理，包括打磨、涂漆、喷涂等。
表面处理的质量直接影响到外壳的外观和防腐性能，因此需要特别注意。
6. 检测包装
最后，对成品外壳进行质量检测，包括尺寸、外观、功能等方面的检测。
合格的外壳进行包装，准备出厂。
通过以上流程，钣金外壳工艺可以生产出符合设计要求的各种外壳产品。
钣金外壳工艺流程虽然复杂，但随着现代制造技术的发展，相关设备和工艺不断完善，能够更高效、精准地制造出各种复杂外壳产品，满足不同行业和产品的需求。
钣金生产工艺流程
钣金生产工艺流程
《钣金生产工艺流程》
钣金加工是一种将金属板材经过切割、成型、焊接、打磨等工艺加工成各种零部件的加工方法。
钣金生产工艺流程通常包括如下步骤：
1.设计
首先，根据客户的要求和产品的用途，设计师需要制定钣金产品的设计方案。
这一步骤通常包括绘制产品图纸、确定材料和工艺要求等。
2.材料准备
在加工过程中，需要准备相应的金属板材作为原材料。
不同的材料和厚度对产品的性能和外观都有影响，因此选择合适的材料至关重要。
3.切割
将原材料按照设计图纸的要求进行切割。
常见的切割方式包括剪板机、数控切割机等。
4.成型
通过冲压、折弯、拉伸等工艺将金属板材成型为所需的零部件。
这一步骤需要根据产品的形状和要求选择合适的成型工艺。
5.焊接
将各个零部件进行焊接，通过氩弧焊、激光焊等方法将零部件
连接成整体。
焊接技术的好坏直接关系到产品的质量和使用寿命。
6.表面处理
对成型和焊接后的产品进行打磨、喷涂、电镀等表面处理，以提高产品的耐腐蚀性和美观度。
7.组装
将各个零部件按照设计要求进行组装，最终形成完整的产品。
8.质检
对成品进行质量检测，确保产品符合客户要求和标准。
以上就是钣金生产工艺的基本流程。
这一加工方法因其成本低、效率高、适用范围广等特点而被广泛应用于汽车制造、电子设备、家电等领域，并在工业制造中扮演着重要的角色。
钣金喷塑工艺流程
钣金喷塑工艺流程钣金喷塑工艺流程包括以下步骤：1.预脱脂：将工件放入槽体中，加入温水和超声波进行超声波脱脂，时间不低于60秒，压力为0.1-0.2Pa。
2.脱脂：将工件从槽体中取出，用纯水清洗工件表面，去除表面油污和灰尘，时间不低于15分钟，压力为0.1-0.2Pa。
3.水洗：将工件放入第一次水洗槽中，用纯水清洗工件表面，去除残留脱脂剂，时间不低于15分钟，压力为0.1-0.2Pa。
4.磷化：将工件放入第二次水洗槽中，加入磷化剂进行磷化处理，时间不低于30分钟，压力为0.1-0.2Pa。
5.水洗：将工件放入第四次水洗槽中，用纯水清洗工件表面，去除残留磷化剂，时间不低于15分钟，压力为0.1-0.2Pa。
6.纯水洗：将工件放入纯水洗槽中，用纯水清洗工件表面，去除残留水溶性污物、蜡质和锈迹等，时间不低于30分钟，压力为0.1-0.2Pa。
7.底漆：钣金加工采用的环氧富锌底漆，这一层底漆的目的主要是保护钢结构和钢铁制品，防锈，其涂膜具有良好的理化性能，易于施工，配套性能较好。
主要成分为：锌粉，助剂，机溶剂，防锈颜料，环氧树脂，环氧固化剂等。
8.中间漆：钣金加工商品采用的是环氧树脂云铁中间漆，与环氧富锌漆配套设施应用，作高效防腐蚀涂层过渡层。
它的作用为增强复合涂层的封闭和防腐性，也可以用于防腐蚀防锈面漆，涂层坚韧。
具有较好的粘合力和封闭型，与前后左右道镀层配套性优良，其有效成分为：环氧树脂胶及环氧固化剂，运母化合物及防锈色浆等。
9.面漆：钣金加工表面喷塑采用的面漆种类比较多，可采用环氧沥青油漆，氯化橡胶面漆，亚克力及聚氨酯漆，氟碳面漆等。
10.自然干燥：将喷塑件放置在室内通风处，使其自然干燥，这是最常见的一种干燥方法，但时间较长，而且湿度大时，干燥慢，由于水份难于迅速除去使制件长时间在潮湿中发生腐蚀。
11.烘箱干燥：将喷塑件放入烘箱中，一般温度控制在40-60 ℃之间，相对湿度小于100%，在此温度下烘烤4-6小时，取出在室温下放置12小时左右，以手触摸涂层不沾手为宜。
钣金的工艺流程
钣金的工艺流程
钣金工艺流程通常包括以下几个步骤：
1. 设计与加工准备：首先需要根据客户需求进行设计，制定出合适的工艺流程和加工方案。
然后根据设计图纸进行材料准备、切割、折弯等预处理工作。
2. 合模：将已经预处理好的钣金材料放入合模机器中进行合模，使其成为需要的形状。
3. 焊接：根据需要进行钣金件的焊接工作，一般有手工焊接和机器焊接两种方式。
4. 表面处理：对已经成型的钣金进行表面处理，包括除锈、抛光、喷涂等工作，以保证钣金表面的光洁度、美观度和耐腐蚀性。
5. 检验：对钣金进行质量检验，检查钣金的尺寸、表面质量、焊接强度等方面的指标是否符合要求，以保证钣金质量合格。
6. 包装与发货：将钣金件进行包装，然后发往客户。
以上就是钣金工艺流程的主要步骤，不同的钣金加工厂商可能会有不同的细节处
理方式。
钣金生产流程及工艺
钣金生产流程及工艺钣金加工是一种金属板材制作工艺，结合材料特性和机械设备对金属板材进行成型加工，用于制造各种金属制品。
钣金制品广泛应用于汽车、航空航天、建筑等领域。
以下将介绍钣金生产流程及工艺。
1. 原材料准备钣金加工的原材料主要为金属板材，通常使用钢板、铝板、铜板等金属材料。
在进行生产之前，需要对原材料进行检验，包括检查板材的平整度、厚度等参数。
2. 设计与绘图在进行钣金加工之前，需要根据产品的设计要求进行详细绘图。
绘图包括产品的尺寸、形状、结构等信息，以便确定加工的步骤和工艺。
3. 切割切割是钣金加工的首要步骤之一，通常使用剪板机、数控切割机等设备对金属板材进行切割。
切割的精准度直接影响到后续加工的质量。
4. 折弯折弯是将金属板材按照设计要求进行弯曲的工艺步骤。
通常使用折弯机对金属板材进行弯曲，通过调整机器的角度和力度来实现不同角度和弯曲形状。
5. 冲压冲压是将金属板材通过模具进行打孔、凹凸等成形的加工方式。
冲压通常需要根据产品的设计要求制作相应的模具，并通过冲压机进行加工。
6. 焊接焊接是将多个零部件通过焊接工艺连接在一起的加工步骤。
钣金加工中常用的焊接方式包括点焊、焊缝焊接等，以确保零部件之间的坚固连接。
7. 表面处理钣金制品的表面处理包括打磨、喷涂、电镀等工艺，以提高产品的外观质量和防腐蚀性能。
表面处理是产品最后一个环节，直接影响到产品的美观度和耐久性。
8. 质量检验在钣金加工的每个环节都需要进行质量检验，包括尺寸、外观、强度等方面。
只有通过严格的质量检验，才能保证钣金制品的质量符合标准和要求。
结语钣金生产流程及工艺涉及到多个环节，需要在每个步骤中严格控制，确保产品质量。
通过不断优化工艺流程和提高设备精度，可以提高钣金产品的生产效率和质量，满足不同行业的需求。
钣金制作工艺流程图
乐图钣金制作工艺流程锯床↗确认图纸金工→压铆↗↗设计→展开平面图→制造部→数冲→折弯→齐套→磷化→成型→打磨↘↘编程激光→补焊→打磨→清焊渣→喷塑→装机→成品包装设计根据客户提供的三维结构图和提供的部件图及零件图展开零件平面图，在平面图中标出外形尺寸，孔径，孔距。
转入编程，并指定加工流程（另附设计工作流程）设计人员将图纸流转到制造部，制造部按零件图要求，分三中形式进行加工一、对于方管及槽钢一类的零件，转入金工车间加工，按已下程序加工①按图纸长度要求到阿玛达H-250SAH锯床进行下料加②下料后的毛坯料需要钻孔的零件采用数冲加工模版，来对工件定位③先钻R1.5定位孔④按图纸要求的孔径尺寸钻孔⑤攻丝、拉铆、压铆等后续加工的孔，攻丝采用攻丝和手工攻丝机相结合的方法加工⑥需沉孔的零件，选用合适尺寸的90°钻头或沉孔器，进行沉孔加工⑦拉铆采用手动拉铆枪完成以上工序后，经检验确认合格后转入齐套库二、对于需要激光加工的零件，按要求激光切割，切割的零件，经检验合格后转入齐套库三、对于需要板材加工的零件部安装板，及前后门板顶底板，侧板、前后屏蔽框，部支架等钣金工件需要数控冲床来加工，来保证零件的度要求，操作工，按展开尺寸的要求，板材的厚度要求，来对板材进行数冲加工（数冲加工的程序另附）对加工完的平面零件检验，合格后转入到修毛刺工序，修毛刺接到数冲转来的板材进行逐一拆除连接部位，对零件的四周毛边修锉，修锉的工具有修边器具，平锉，半圆锉等工具来修毛刺，对修毛刺零件做到、不刮手、无尖角，边角圆润滑，经检验合格后零件与图纸一起流转到折弯处。
四、折弯接到平面料和加工图之后按以下程序加工①看清图纸的技术要求，工艺要求②对加工的来料进行材质与料厚的分类摆放；③要求对称加工的零件，对称摆放整齐④料厚一样的板料放在一起⑤模具的选用，1.0mm用V6下摸，1.5mm用V8下模，2.0mm 用V12下模，2.5mm用V14下模，3.0用V16下模，确保料后一样，加工后零件R角一致，（折弯机加工的参数另附）⑥对要求提前压铆螺母的零件是先折一道边，压铆后再折二道弯，要看清工艺流程。
钣金加工工艺流程图
钣金加工工艺流程1简介1.1简介按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。
本规阐述每一种加工方式所要注意的工艺要求。
1.2关键词钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接2下料下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。
钣金下料方式主要为数冲和激光切割2.1数冲是用数控冲床加工，板材厚度加工围为冷扎板、热扎板小于或等于3.0mm,铝板小于或等于4.0mm，不锈钢小于或等于2.0mm2.2冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。
图2.2.1 冲孔形状示例材料圆孔直径b 矩形孔短边宽b高碳钢 1.3t 1.0t低碳钢、黄铜 1.0t 0.7t铝0.8t 0.5t* 高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A。
表1冲孔最小尺寸列表2.3数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。
当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。
（图1.4）图2.3.1 冲裁件孔边距、孔间距示意图2.4折弯件与拉深件冲孔时，其孔壁与直壁之间应保持一定的距离折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1）图2.4.1 折弯件、拉伸件孔壁与工件直壁间的距离2.5螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。
对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。
表2用于螺钉、螺栓的过孔*要求钣材厚度t≥h。
表3用于沉头螺钉的沉头座与过孔*要求钣材厚度t≥h。
表4用于沉头铆钉的沉头座与过孔2.6激光切割是用激光机飞行切割加工，板材厚度加工围为冷扎板热扎板小于或等于20.0mm, 不锈钢小于10.0mm 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钣金工艺流程表
钣金基础介绍（一）
,钣金业的发展非常迅速,所以应该了解一下钣金加工的基本常识.
一.材料的选定.钣金加工一般用到的材料:有冷轧板（SPCC）、镀锌板（SECC）、铜板、铝板、不锈钢板、铝材等.其作用各不相同.至于如何选用,一般需从其用途及成本上来考虑.
1.冷轧板.简称SPCC,用于表面处理是电镀五彩锌或烤漆件使用.
2.镀锌板.简称SECC,用于表面处理是烤漆件使用.在无特别要求下,一般选用SPCC,可减少成本.
3.铜板.一般用于镀镍或镀铬件使用,有时不作处理.跟据客户要求而定.
4.铝板.一般用于表面处理是铬酸盐或氧化件使用.
5.不锈钢板.分镜面不锈钢和雾面不锈钢,它不需要做任何处理.
6.铝型材.一般用于表面处理是铬酸盐或氧化件使用.主要起支撑或连接作用,大量用于各种插箱中.
二．钣金加工的工艺流程.对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.随着钣金件结构的差异,工艺流程可能各不相同,但总的不超过以下几点.
1.设计并绘出其钣金件的零件图,又叫三视图.其作用是用图纸方式将其钣金件的结构表达出来.
2.绘制展开图.也就是将一结构复杂的零件展开成一个平板件.
3.下料.下料的方式有很多种,主要有以下几种方式:
a．剪床下料.是利用剪床剪出展开图的外形长宽尺寸.若有冲孔、切角的，再转冲床结合模具冲孔、切角成形. b．冲床下料.是利用冲床分一步或多步在板材上将零件展开后的平板件结构冲制成形.其优点是耗费工时短,效率高,可减少加工成本,在批量生产时经常用到.
c．NC数控下料.NC下料时首先要编写数控加工程序.就是利用编程软件,将绘制的展开图编写成NC数控加工机床可识别的程序.让其跟据这些程序一步一步的在一块铁板上,将其平板件的结构形状冲制出来.
d．激光下料.是利用激光切割方式,在一块铁板上将其平板件的结构形状切割出来.
4.翻边攻丝.翻边又叫抽孔,就是在一个较小的基孔上抽成一个稍大的孔,再在抽孔上攻丝.这样做可增加其强度,避免滑牙.一般用于板厚比较薄的钣金加工.当板厚较大时,如2.0、2.5等以上的板厚,我们便可直接攻丝,无须翻边.
5.冲床加工.一般冲床加工的有冲孔切角、冲孔落料、冲凸包、冲撕裂、抽孔等加工方式,以达到加工目的.其加工需要有相应的模具来完成操作.冲凸包的有凸包模,冲撕裂的有撕裂成形模等.
6.压铆.压铆就本厂而言,经常用到的有压铆螺柱、压铆螺母、压铆螺钉等,其压铆方式一般通过冲床或液压压铆机来完成操作,将其铆接到钣金件上.
7.折弯.折弯就是将2D的平板件,折成3D的零件.其加工需要有折床及相应的折弯模具来完成操作.它也有一定的折弯顺序,其原则是对下一刀不产生干涉的先折,会产生干涉的后折.
8.焊接.焊接就是将多个零件组焊在一起,达到加工的目的或是单个零件边缝焊接,以增加其强度.其加工方一般有以下几种:CO2气体保护焊、氩弧焊、点焊、机器人焊接等.这些焊接方式的选用是根据实际要求和材质而定.一般来说CO2气体保护焊用于铁板类焊接;氩弧焊用于铝板类焊接；机器人焊接主要是在料件较大和焊缝较长时使用.如机柜类焊接,
可采用机器人焊接,可节省很多任务时,提高工作效率和焊接质量.
9.表面处理.表面处理一般有磷化皮膜、电镀五彩锌、铬酸盐、烤漆、氧化等.磷化皮膜一般用于冷轧板和电解板类,其作用主要是在料件表上镀上一层保护膜,防止氧化；再来就是可增强其烤漆的附着力.电镀五彩锌一般用冷轧板类表面处理;铬酸盐、氧化一般用于铝板及铝型材类表面处理;其具体表面处理方式的选用，是根据客户的要求而定.
10.组装.所谓组装就是将多个零件或组件按照一定的方式组立在一起，使之成为一个完整的料品。
其中需注意的就是对料件的保护,不可划碰伤.组装是一个料品完成的最后一步,若料件因划碰伤而无法使用,需返工重做,会浪费很多的
加工工时,增加料品的成本.因此要特别注意对料件的保护.
三．钣金加工工艺.钣金加工时会经常遇到一些问题,需要你去优化它的工艺,使其成为一个良品或达到一个特定的目的.下面就简单来介绍一下我们在钣金加工时,经常要注意到的一些工艺问题.
1．门板类,一般是利用长边包短边的加工方式,然后在相应角落处开工艺孔,工艺孔的大小一般由板厚而定,板厚增大时,工艺孔的大小也要相应增大,否则折弯时会产生棱角.
2．焊接件,一般是利用治具、孔或凸包来定位焊接.可减少定位时所浪费的工时,保证尺寸,提高工作效率,减少成本.在一些比较难定位的焊接时,一般使用凸包或孔定位.
3．电镀件,因电镀液对料件有腐蚀作用,所以一般要在电镀件的角落处,增加工艺孔,方便电镀液及时排出,确保质量. 4．对于一此较大钣金件来说,对材料又会遭成一定的浪费时,我们要考虑将其折成几个子件分开加工,然后再将其焊在一起,即保证了质量,又减少了对材料的浪费,节约了成本.
钣金基础介绍（二）
一.钣金所用材料
常用材料有:冷轧板SPCC、电解板SECC、普通铝板及铝合金板AL3003-H14、AL5052-H32,不锈钢板、花纹板SGEC.最近开发的新材料:镀铝锌钢板.
二.钣金加工方法
1.下料方法下料是将厚材料按需要切成坏料,钣金下料的方法很多.按机床的类型和工作原理可分为剪切、铣切、冲切、氧气切割和激光切割.我司主要采用剪切、冲切及激光切割（LASER）
1.1 剪切主要是用剪床剪裁直线边缘的板料,要求保证剪切表面的直线度和平行度.并尽量减少板材扭曲. 1.2冲切下料主要利用数控冲床或普通冲床及落料模进行下料.
1.3激光切割利用激光切割设备对板材进行连续切割,它的特点是效率高、精度高.
2.手工成形
随着生产的不断发展的技术进步,绝大多数的成形工艺是在机器上完成的.手工方法往往作为补充加工或修整工作.但
在单件生产情况下,或一些形状比较复杂的零件,仍离不开手工操作及加工.手工成形主要是利用一些简单的胎型、靠模和各种各样的工夹具来完成.手工成型主要采取以下方法:弯曲、放边、收边、拔缘、拱曲、卷边、缝的校正.
3.工模具成形
工模具成形是利用冲床、折床等机器及各种各样的模具来完成板料的成型.可分为:弯曲、拉延、局部成型和翻边、缩
口、缩颈、扩口和胀形、成形、拉弯成形、旋压成形和校平.我司主要采用弯曲（折弯）、校平或成形等工艺.
弯曲(折弯)是钣金加工的主要方法之一.
三.钣金联接方法
钣金联接主工采用焊接、螺纹联接、铆接和粘接.我司采用的联接方式:焊接、螺纹联接和铆接.
1.焊接是对焊件进行局部或整体加热或使焊件产生塑性变形，或加热与塑性变形同时进行,实现永久连接的工艺方法.可分为:手工电弧焊、气体保护电弧焊、激光焊、气焊、段焊和接触焊.我司主工采用气体保护焊和接触焊.
1.1气体保护电弧焊在进行气体保护电弧焊时,电极电弧区及焊接熔池都处在保护气体的保护下.采用氩气保护焊缝表面没有氧化物及夹杂物.可以在任何空间位置施焊,可以用肉眼观察焊缝的成形过程并进行调
整生产效率高.二氧气体保护焊则成本相当低.
1.2接触焊
接触焊是瞬时加热连接部位在熔化状态或非熔化状态下对被焊件加压形成焊接接头的焊接方法.它可分为对焊、点焊和缝焊.
2.螺纹联接
螺纹联接具有安装
容易、拆卸方便、操作简单等优点,常用于可拆的钢结构连接.它可分为螺钉联接和螺栓联接.
3.铆接
铆接是用铆钉将金属结构的零件或组合件连接在一起的方法，铆钉种类较多，我司常用的铆钉有封闭形圆头抽芯铆钉、封闭形沉头抽芯铆钉及开口型圆头抽芯铆钉、开口型沉头抽芯铆钉。
铆钉长度可根据以下公式计算：
L=0.8d+1.1t
d:铆钉直径
t：板厚
4.粘接
用粘接剂将所需连接件粘接在一起的一种连接方法。
四.钣金表面处理方式
1．拉丝
2．喷砂
3．烤漆、喷粉、主要技术指标：光泽度、膜厚和色差
4．电镀：主要镀五彩锌、白锌、黑锌、镀铬
5．抛光
6．氧化
五.钣金加工主要设备
1.下料设备：普通剪床、数控剪床、激光切割机、数控冲床
2.成形设备：普通冲床、网孔机、折床和数控折床。
3.焊接设备：氩弧焊机、二氧化碳保护焊机、点焊机、机器人焊机。
4.表面处理设备：拉丝机、喷沙机、抛光机、电镀槽、氧化槽烤漆线
5.调形设备：校平机
六.典型钣金件加工流程
图面展开编程下料（剪、冲、割）冲网孔校
平拉丝冲凸包冲撕裂压铆折
弯焊接表处组装。
