钢结构防火涂料工艺标准

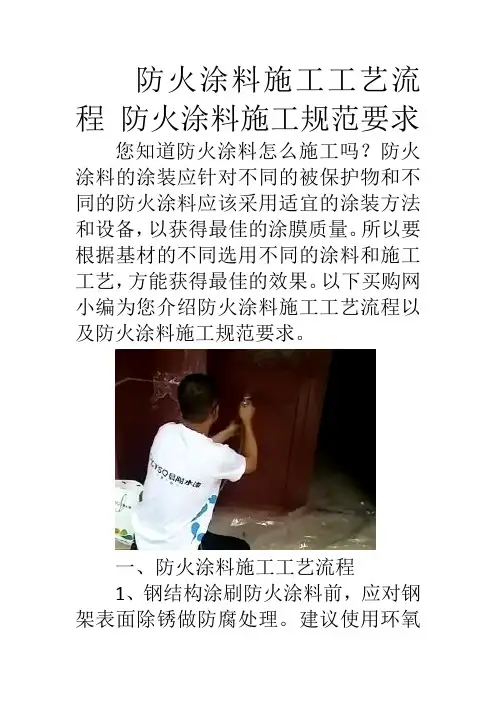

防火涂料施工工艺流程 防火涂料施工规范要求
防火涂料施工工艺流程防火涂料施工规范要求您知道防火涂料怎么施工吗？防火涂料的涂装应针对不同的被保护物和不同的防火涂料应该采用适宜的涂装方法和设备，以获得最佳的涂膜质量。
所以要根据基材的不同选用不同的涂料和施工工艺，方能获得最佳的效果。
以下买购网小编为您介绍防火涂料施工工艺流程以及防火涂料施工规范要求。
一、防火涂料施工工艺流程1、钢结构涂刷防火涂料前，应对钢架表面除锈做防腐处理。
建议使用环氧富锌防腐底漆，环氧防腐底漆也可以。
防腐底漆必须实干后，才能进行防火涂料的施工。
2、施工前应充分搅拌WGNCB-02防火涂料，待均匀后方可施工使用。
3、施工第一遍厚度为0.10-0.15mm 为宜，表干后进行第二次施工，涂层厚度以0.15-0.20mm为宜，以后各遍施工，涂层厚度应控制在0.20mm左右，不超过0.30mm，直至达到规定厚度，每次施工时间间隔以涂层不沾手为准（一般在18-24小时左右），施工环境温度为0-40℃，基材温度为5-45℃，空气相对湿度不大于90%。
保持施工现场空气流通，风速不大于5m/s，室外作业或施工构件表面结露时不宜施工。
4、施工以刷涂为主，也可以喷涂，但材料会浪费15-30%。
二、防火涂料施工安全、环保管理1.要求混配好的浆液熟化15-25分钟后再施工,以保证浆料达到最佳施工粘度。
2.要求按施工能力确定配制涂料量,可随用随配。
配制好的涂料应在120分钟内用完,凝固后不能再用。
3.建议第一遍施工采用喷涂施工方法,涂层厚度不大于5毫米,第二遍开始可喷涂或抹涂,涂层厚度每遍以不超过10毫米为宜,每遍间隔时间为24小时，直至达到设计厚度不低于13.3毫米。
4.要求施工现场环境温度5-38℃，相对湿度不大于85%。
理化性能检验养护期28天，耐火性能检验养护期40天。
5.未干燥的涂层不得碰撞、水冲和雨淋。
三、防火涂料施工工艺选择防火涂料的涂装，是用不同的施工方法、工具和设备将涂料均匀地涂覆在被保护物表面。
钢结构防火涂料涂装工艺标准(509-1996)
钢结构防火涂料涂装工艺标准（）范围本工艺标准适用于钢结构厚涂型防火涂料喷涂工艺施工。
施工准备材料及主要机具：防火涂料：需使用经主管部门鉴定，并经当地消防部门批准的产品。
如××大厦使用的型防火涂料，经公安部四川消防研究所鉴定，并经北京市消防局批准，使用前检查批准文件，并以为一批检查出厂合格证。
技术性能应满足有关标准的规定；耐火试验由消防局每现场抽样一次，送国家耐火构件质量监督中心检验，其耐火极限应符合设计要求。
粘结强度及抗压强度每抽样一次，送国家化工建材检测中心检验，其粘结强度及抗压强度应大于技术指标的规定。
现场堆放地点应干燥、通风、防潮，发现结块变质时不得使用。
高强胶粘剂及钢防胶由厂家配套供应，按说明书使用。
钢丝网、钢筛卡、塑料布等。
主要机具：混合机、灰浆泵、钢丝网剪刀、铁锹、手推车、计量容器、带刻度钢针、钢尺等。
作业条件：应由经批准的施工单位负责施工，检查资质批准文件。
基层处理：彻底清除钢构件表面的灰尘、浮锈、油污。
对钢构件碰损或漏刷部位应补刷防锈漆两遍，经检查验收方准许喷涂。
喷涂前将操作场地清理干净，靠近门窗、隔断墙等部位，用塑料布加以保护。
固定钢丝网：按构件形状剪好钢丝网，用φ钢筋卡固定在钢构件上，钢丝网与钢构件间留有～间隙。
操作工艺工艺流程：作业准备→防火涂料配料、搅拌→喷涂→检查验收防火涂料配料、搅拌：粉状涂料应随用随配。
以型配合比如下（表）：表喷涂层数施工配合比每用量防炎涂料∶高强胶粘剂∶钢防胶∶水∶∶∶～防火涂料∶钢防胶∶水∶∶搅拌时先将涂料倒入混合机加水拌合后，再加胶粘剂及钢防胶充分搅拌～，使稠度达到可喷程度。
喷涂：一般设计要求厚度为经耐火试验达到耐火极限厚度的倍，以耐火极限为梁，柱，其设计厚度为梁，柱。
第一层厚左右，晾干七～八成再喷第二层，第二层厚～左右为宜，晾干七～八成后再喷第三层，第三层达到所需厚度为止。
喷涂时喷枪要垂直于被喷钢构件，距离～为宜，喷涂气压应保持～，喷完后进行自检，厚度不够的部分再补喷一次。
钢结构防火涂料标准
钢结构防火涂料标准钢结构防火涂料是一种用于保护钢结构在火灾中不受损害的重要材料。
它可以有效延缓钢结构在火灾中的燃烧速度，防止其失去承载能力，从而保障建筑物和人员的安全。
因此，钢结构防火涂料的标准制定和执行对于建筑行业至关重要。
首先，钢结构防火涂料的标准应当包括涂料的基本性能要求。
这包括涂料的防火等级、耐火极限、粘结强度、耐候性、耐化学腐蚀性等。
这些性能要求是保证防火涂料在实际使用中能够起到有效防火作用的基础。
其次，标准还应当规定防火涂料的适用范围和施工要求。
不同类型的钢结构在防火涂料的选择和施工上可能有所不同，因此标准应当明确规定不同类型钢结构的适用范围，以及涂料的施工方法、厚度要求、涂装层数等。
另外，标准还应当包括对防火涂料的质量控制和检验要求。
这包括原材料的选择、生产工艺的控制、成品涂料的检验方法等。
只有通过严格的质量控制和检验，才能保证防火涂料的质量稳定，从而保障其在实际使用中的有效性。
此外，标准还应当包括对防火涂料的使用和维护要求。
这包括涂料的储存条件、使用环境要求、维护周期等。
只有在正确的使用和维护下，防火涂料才能发挥最大的防火效果。
最后，标准还应当规定对防火涂料的监督检查和责任追究。
建立健全的监督检查制度，对于保障防火涂料的质量和使用效果至关重要。
同时，对于违反标准规定的行为，应当追究相应的责任，以保证标准的执行效果。
综上所述，钢结构防火涂料标准的制定和执行对于保障建筑物和人员的安全至关重要。
只有通过严格的标准要求，才能保证防火涂料的质量和使用效果。
因此，我们应当高度重视钢结构防火涂料标准的制定和执行，不断完善和提高标准，以适应建筑行业的发展和安全需求。
钢结构防火涂料施工工艺与质量标准
钢结构防火涂料施工工艺与质量标准一、总则1、范围本标准规定了钢结构防火涂料涂装的施工要求、方法和质量控制标准。
本标准适用于钢结构的防火涂料的涂装施工。
2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。
GB50300—2013建筑工程施工质量验收统一标准GB50205-2001 钢结构工程施工质量验收规范GB/T9978.1-2008 建筑构件耐火试验方法GB14907-2018 钢结构防火涂料CECS24-90 钢结构防火涂料应用技术规程二、施工准备1 技术准备1.1 根据设计文件要求和现场的实际施工状况，编制钢结构防火涂料涂装施工方案，并完成审批程序。
1.2 熟悉有关涂料的性能和操作方法，对相关施工人员进行技术交底，并形成记录。
2 物资准备2.1 品种类型a）薄涂型钢结构防火涂料，又称钢结构膨胀防火涂料。
涂层厚度一般2mm～7 ㎜，有一定的装饰效果，高温时涂层膨胀增厚，具有耐火隔热作用，耐火极限可达0.5h～2.0h。
b）厚涂型钢结构防火涂料，又称钢结构隔热防火材料。
涂层厚度一般为8mm～50 ㎜，粒状表面，密度较小，热导率低，耐火极限可达0.5h～3.0h。
2.2 质量要求各种防火涂料的性能、涂层厚度及质量要求应符合设计要求和《钢结构防火涂料通用技术条件》GB14907-2018及《钢结构防火涂料应用技术规程》CECS24-90的有关规定，并具有产品出厂合格证和国家质量检验机构对产品耐火极限检测和理化、力学性能的检测报告。
2.3 质量检验薄涂型和厚涂型防火涂料均须按现行规范要求，抽样做粘结强度复检；厚涂型防火涂料按现行规范要求，抽样做抗压强度复检。
3 施工设施准备3.1 施工机械主要施工机械：空气压缩机。
3.2 工具用具主要工具用具：重力式喷枪、各种辊子、各种毛刷、压送式喷枪等。
3.3 监测装置检测设备、仪器：漆膜测厚仪。
4 作业条件准备4.1 防火涂料施工前，钢结构工程已检查验收合格，并符合设计要求。
钢结构防火涂料施工工艺
钢结构防火涂料施工工艺一、引言钢结构作为一种重要的建筑结构形式，具有高强度、轻量化、施工方便等特点，在现代建筑中得到广泛应用。
然而，在火灾发生时，钢结构的防火性能不佳，容易造成严重后果。
因此，钢结构防火涂料的施工工艺显得尤为重要。
本文将对钢结构防火涂料施工工艺进行详细介绍。
二、钢结构防火涂料的选择1. 防火涂料种类目前市场上常见的防火涂料包括水性防火涂料、溶剂型防火涂料和粉末状防火涂料等。
2. 防火涂料性能选择合适的防火涂料需要考虑其耐高温性能、抗紫外线性能、耐候性能以及附着力等方面。
三、施工前准备1. 现场勘查在施工前需要对钢结构进行现场勘查，确定其表面状态以及是否存在锈蚀等问题。
2. 表面处理表面处理是保证钢结构防火涂层附着力和使用寿命的关键。
常见的表面处理方法包括喷砂、磨光和化学清洗等。
3. 涂料配制涂料配制需要根据涂料厂家提供的配方进行，保证施工所用涂料符合要求。
四、施工工艺1. 底漆施工底漆是保证涂层附着力的关键。
底漆应均匀、充分地覆盖在钢结构表面上，形成一层坚实的基础。
2. 中间涂层施工中间涂层是防火涂料的主要组成部分，其主要作用是隔离钢结构与高温气体之间的热传递。
中间涂层应均匀、充分地覆盖在钢结构表面上，形成一层厚实的保护膜。
3. 面漆施工面漆是为了保护中间涂层而设计的，其主要作用是增强防火涂料的耐候性和美观度。
面漆应均匀、充分地覆盖在中间涂层表面上，形成一层美观且具有耐候性能的保护膜。
4. 润滑剤施工润滑剂的施工是为了保证钢结构在使用过程中的灵活性和耐久性，其应均匀地涂布在钢结构表面上。
五、施工注意事项1. 施工环境防火涂料施工需要在干燥、通风良好的环境下进行，避免雨水、阳光等外部因素对施工造成影响。
2. 涂料搅拌涂料搅拌是保证涂料质量的关键。
搅拌应均匀、充分，避免出现沉淀和凝固现象。
3. 施工顺序防火涂料的施工顺序应按照底漆、中间涂层、面漆和润滑剂的顺序进行，保证每一层涂料之间有足够的时间干燥和固化。
钢构防火涂料标准
钢构防火涂料标准
随着钢结构建筑的广泛应用，防火问题也日益受到重视。
钢构防火涂料作为一种常见的防火措施，其标准也越来越重要。
以下是钢构防火涂料标准的主要内容：
1. 材料要求：钢构防火涂料应选用耐高温、抗氧化、抗紫外线、粘结力强等优良材料，其可燃性应符合相关标准要求。
2. 技术要求：钢构防火涂料应具备优良的耐火性能，能够在高温环境下保持稳定性和附着力。
同时，涂层应均匀、光滑，且不得出现起皮、龟裂等缺陷。
3. 防火性能：钢构防火涂料应满足相应的防火标准要求，在火灾发生时能够有效地减缓火势、延长结构的耐火时间。
4. 使用要求：钢构防火涂料施工前应仔细清洗、防锈处理，并按照规定的涂刷厚度进行施工。
涂层应在规定的时间内进行复验，确保其防火性能。
综上所述，钢构防火涂料标准对于确保钢结构建筑的防火安全至关重要。
同时，施工单位也应严格按照标准要求进行涂料选择和施工操作，以确保施工质量和防火效果。
- 1 -。
钢结构防火涂料施工技术及验收标准
钢结构防火涂料施工技术及验收标准钢结构在建筑、桥梁和其他工程中广泛应用，为确保其安全性和耐火性能，施工过程中的防火涂料应该得到严格的控制和验收。
本文将介绍钢结构防火涂料施工技术及验收标准，帮助相关从业人员提高施工质量和安全水平。
一、防火涂料施工技术防火涂料施工技术对保证钢结构的耐火性能至关重要。
下面将从涂料选择、预处理、施工方法等方面介绍防火涂料的施工技术。
1. 涂料选择在选择防火涂料时，应根据建筑物的设计要求和耐火时间来进行选择。
常见的防火涂料种类包括无机涂料、有机涂料和复合涂料等。
无机涂料具有耐高温和良好的防火性能，然而其施工成本相对较高；有机涂料则具有较低的施工成本和良好的装饰效果。
根据具体情况进行合理选择。
2. 预处理钢结构表面准备是施工阶段中的重要步骤。
在进行防火涂料施工前，必须对钢结构表面进行清洁和预处理工作。
清洁可采用喷砂或刷洗的方式，确保表面光洁、无污染物和金属氧化物。
然后，使用除锈剂除去锈迹，并涂刷底漆以增强涂料附着力。
3. 施工方法防火涂料施工方法一般包括喷涂、刷涂和浸涂等。
不同的方法适用于不同的施工场合。
喷涂是最常用的施工方法之一，可以快速均匀地涂布在钢结构表面。
刷涂适用于较小面积和复杂形状的部位。
浸涂适用于某些特殊情况下，例如需要加固的结构。
二、验收标准钢结构防火涂料施工完成后，应进行严格的验收以确保涂层的质量和耐火性能。
下面将介绍钢结构防火涂料的验收标准。
1. 外观验收首先要对涂料的外观进行检查。
涂料应无明显剥落、裂纹和气泡等现象。
涂层的颜色应与设计要求相符合，无显著色差。
若发现问题，应及时进行修复或重涂。
2. 厚度测量涂层厚度是评估涂料性能的关键指标之一。
应使用厚度仪进行测量，并与设计要求的涂层厚度进行比较。
如果涂层厚度不符合要求，应采取措施进行修复或重涂。
3. 耐火性能测试最后，应对涂层的耐火性能进行测试。
根据设计要求和耐火时间，进行燃烧试验或火焰穿透试验。
测试结果应满足建筑物的防火安全要求。
钢结构防火涂料标准
钢结构防火涂料标准钢结构防火涂料是指在钢结构表面涂覆一层特殊的防火涂料，以提高钢结构的防火性能。
钢结构在建筑工程中被广泛应用，因其具有较高的强度和稳定性，但在火灾发生时，钢结构的防火性能成为了一个不容忽视的问题。
因此，钢结构防火涂料的标准化显得尤为重要。
首先，钢结构防火涂料的标准应包括涂料的材料要求、施工工艺要求、防火性能要求等方面。
涂料的材料要求包括基材、填料、稀释剂等成分的要求，要求其具有较高的耐高温性能和耐腐蚀性能。
施工工艺要求包括涂料的施工环境要求、涂料的施工方法要求等，确保涂料在施工过程中能够达到最佳的防火效果。
防火性能要求包括涂料的防火等级、耐火极限等，确保涂料能够在火灾发生时有效地保护钢结构不受损害。
其次，钢结构防火涂料的标准应与国家相关标准相一致。
国家对建筑材料的防火性能有着严格的规定，钢结构防火涂料作为一种建筑材料，其防火性能也应符合国家标准的要求。
因此，钢结构防火涂料的标准应与国家相关标准相一致，确保其在建筑工程中的应用能够达到国家规定的防火要求。
此外，钢结构防火涂料的标准应与行业相关标准相一致。
建筑行业对于建筑材料的要求有着一系列的标准，钢结构防火涂料作为建筑材料的一种，其标准应与行业相关标准相一致，确保其在建筑工程中的应用能够达到行业的要求。
总之，钢结构防火涂料的标准化对于提高钢结构的防火性能、保障建筑工程的安全具有重要意义。
钢结构防火涂料的标准应包括涂料的材料要求、施工工艺要求、防火性能要求等方面，并应与国家相关标准、行业相关标准相一致。
只有这样，钢结构防火涂料才能在建筑工程中发挥最佳的防火效果，确保建筑工程的安全。
钢结构防火涂料涂装工艺标准
钢结构防火涂料涂装工艺标准1范围本工艺标准适用于钢结构构厚涂型防火涂料喷涂工艺施工。
222施工准备2.1材料及主要机具：2.1.1防火涂料：需使用经主管部门鉴定，并经当地消防部门批准的产品。
如××大厦使用的ST1-A型防火涂料，经公安部四川消防研究所鉴定，并经北京市消防局批准，使用前检查批准文件，并以100t为一批检查出厂合格证。
技术性能应满足有关标准的规定；2.1.1.1耐火试验由消防局每1000t现场抽样一次，送国家耐火构件质量监督中心检验，其耐火极限应符合设计要求。
2.1.1.2粘结强度及抗压强度每500t抽样一次，送国家化工建材检测中心检验，其粘结强度及抗压强度应大于技术指标的规定。
2.1.2高强胶粘剂及钢防胶由厂家配套供应，按说明书使用。
2.1.3钢丝网、钢筛卡、塑料布等。
2.1.4主要机具：混合机、灰浆泵、钢丝网剪刀、铁锹、手推车、计量容器、带刻度钢针、钢尺等。
2.2作业条件：2.2.1应由经批准的施工单位负责施工，检查资质批准文件。
2.2.2基层处理：彻底清除钢构件表面的灰尘、浮锈、油污。
2.2.3对钢构件碰损或漏刷部位应补刷防锈漆两遍，经检查验收方准许喷涂。
2.2.4喷涂前将操作场地清理干净，靠近门窗、隔断墙等部位，用塑料布加以保护。
2.2.5固定钢丝网：按构件形状剪好钢丝网，用ф6钢筋卡固定在钢构件上，钢丝网与钢构件间留有5～10mm间隙。
3操作工艺3.1工艺流程：作业准备→防火涂料配料、搅拌→喷涂→检查验收3.2防火涂料配料、搅拌：粉状涂料应随用随配。
以ST1-A型配合比如下（表5-27）：表5-27喷涂层数施工配合比每m2用量1防火涂料﹕高强胶粘剂﹕钢防胶﹕水1﹕0.05﹕0.17﹕0.817～20kg2～3防火涂料﹕钢防胶﹕水1﹕0.17﹕0.85搅拌时先将涂料倒入混合机加水拌合2min后，再加胶粘剂及钢防胶充分搅拌5～8min，使稠度达到可喷程度。
3.3喷涂：3.3.1一般设计要求厚度为经耐火试验达到耐火极限厚度的1.2倍，以耐火极限为梁2h，柱3h，其设计厚度为梁30mm，柱35mm。
钢结构防火涂料施工工艺
1．钢结构防火涂料施工工艺（1）施工前准备按照钢结构防火涂料施工方案的规定，防火涂料施工前应对基材表面按要求进行除锈、防锈处理，务求全面彻底，防火涂料施工前还对基材表面作尘土，油污等杂质清除，采用高压气体或用高压水枪进行表面除尘清理，待基材表面无水进行除尘、除杂物、油污等检查合格后方可施工防火涂料。
1.待涂表面的处理：在施工之前，应将支承构件表面处理干净(包括除锈、清除焊渣及其它污物)；检查钢结构表面有无漏刷防锈底漆的现象，及时修补。
2.防火涂料的储存：经检验合格的涂料，应存放在干燥通风的仓库内。
应将涂料摆放整齐，防止风吹雨淋、阳光暴晒，如结块变质的涂料，不得使用。
（2）防火涂料的施工1.采用喷涂方式。
2.涂装施工：超薄型钢结构防火涂料施工前应充分搅拌均匀后方可施工使用，施工第一遍厚度0.10-0.15㎜为宜，表干后18-24h进行第二遍施工，涂层厚度以0.20-0.25㎜为宜，以后各遍施工，涂层厚度应控制在0.25-0.3㎜左右，直至达到规定厚度。
每次施工时间间隔为18-24小时以上，施工环境温度为0-40℃。
基材温度为5-45℃。
空气相对湿度不大于90%,施工现场空气流通,风速不大于5m/S,室外作业或施工构件表面结露时不宜施工。
3.防火涂料喷涂：喷涂底层料，为提高涂料与钢梁基层的粘结强度，应在底层的浆料中添加少量的水性胶粘剂，一般为0.4Kg/M2或根据产品说明书添加，喷涂厚度为5mm 左右。
涂层表面有明显的乳突、凹坑，应用抹刀修平。
喷涂前应进行试喷并制作样板。
通过试喷确定喷涂气压、喷距、喷枪移动速度等工艺的最优参数，并经监理用标准样板比对确认后，方可进行大面积喷涂。
喷涂时，喷枪要垂直于被喷钢构件表面，喷距6-10毫米，保持在0.4-0.6MP，喷枪运行速度要保持稳定，不能在同一位置久留，避免造成涂料堆积和流淌。
喷涂过程中，配料及往喷涂机内加料均要连续进行，不得停留。
底层涂料表面干燥后（底层涂料施工24小时后），方可进行面层涂料的喷涂，喷涂厚度为10mm，对于明显凹凸不平处，应用抹刀进行抹平处理，以确保涂层表面均匀光洁。
钢结构防火涂料施工工艺
钢结构防火涂料施工工艺一、引言钢结构在建筑、桥梁、工业设施等领域中得到广泛应用，然而，钢结构的防火性能较低，容易在火灾中失去强度，从而导致严重后果。
为了提高钢结构的防火性能，防火涂料被广泛利用。
本文将详细探讨钢结构防火涂料施工工艺。
二、钢结构防火涂料的分类钢结构防火涂料按照不同的防火性能可以分为多种类型，主要包括以下几种： 1. 膨胀型防火涂料：具有高度膨胀性能，在高温下能够膨胀形成阻挡燃烧产物的隔离层。
2. 隔热型防火涂料：采用耐火材料制成，能够减少热量传导，起到隔热的效果。
3. 耐火性能型防火涂料：通过添加特殊的耐火材料，能够在高温下保持稳定的防火性能。
三、钢结构防火涂料施工前的准备工作在进行钢结构防火涂料施工前，需要进行以下准备工作： 1. 清理表面：将钢结构表面的灰尘、污物等清理干净，确保涂料能够附着在钢结构表面。
2. 修补缺陷：对于有锈蚀、损坏等缺陷的钢结构，需要进行修补，确保钢结构的表面光滑。
3. 喷砂处理：通过喷砂处理可以增加钢结构表面的粗糙度，提高涂料的附着力。
4. 底漆涂刷：在施工防火涂料前，需要先涂刷底漆，提高涂层附着力并提供更好的防腐性能。
四、钢结构防火涂料施工工艺步骤钢结构防火涂料的施工工艺步骤如下：4.1 施工准备1.整理施工材料：准备好所需的防火涂料、底漆、刷子、滚筒等施工工具。
2.安全防护：施工人员需要佩戴安全帽、防护服、手套等个人防护装备。
4.2 涂刷底漆1.搅拌底漆：将底漆充分搅拌均匀，使其中的成分充分混合。
2.涂刷底漆：使用刷子或滚筒均匀地涂刷底漆于钢结构表面，确保涂层平整。
4.3 涂刷防火涂料1.搅拌防火涂料：将防火涂料充分搅拌均匀，确保其中的成分混合均匀。
2.涂刷防火涂料：使用刷子、喷涂等方式将防火涂料均匀涂刷于钢结构表面，涂布厚度根据防火要求进行控制。
4.4 检查和修正1.检查涂层质量：对施工完的涂层进行质量检查，是否满足防火要求。
2.存在问题的修正：对于涂层存在的问题，如涂布不均匀、漏涂等，需要进行修正处理。
钢结构防火涂料施工工艺
钢结构防火涂料施工工艺钢结构防火涂料在施工时主要的施工工艺：刷涂法、滚涂法、高压无气喷涂，每种施工工艺的注意事项都有所差异，下面我们就介绍一下三种施工工艺的注意事项：钢结构防火涂料的刷涂注意事项：1、应使用优质天然纤维漆刷或人造毛漆刷，其尺寸和刷毛软硬程度应与所使用的涂料相配。
施工工具应保持干净，不得随意混用。
2、刷涂一般适用于小范围的涂刷施工或表面预处理程度比较低的涂层施工，油漆适用于预复杂结构的涂层施工。
3、刷涂时，层间应纵横交错，每层易往复进行，涂匀并达到要求厚度为止。
如果刷毛涂层中要进行易除、不刷。
钢结构防火涂料滚涂注意事项：1、应根据涂料类型及表面粗糙度，选择绒毛长度合适的滚筒。
在一般情况下，应采用酚醛芯滚筒，配以短绒或中长绒的滚筒套，使用前应先清洗滚筒套，清除松散的纤维。
2、滚筒适用于平整的大面积涂覆施工，不适用于复杂结构的涂覆施工。
用来涂装大规模装饰性涂料。
3、滚涂时，层间应纵横交错，每层要往复进行（快干漆除外），涂匀为止。
滚涂时，难以获得厚膜，必须注意厚度的控制。
钢结构防火涂料高压无气喷涂注意事项：1、高压无气喷涂用电力气动泵使涂料产生强大的液体压力，在特定设计的喷枪的喷嚏处完成的。
是一种喷涂高性能耐用的防护漆的简易手段，被广泛运用。
2、高压无气喷涂时，喷嘴与被喷涂表面距离不得小于400mm，其角度宜为90℃。
喷出压力宜为11.8-16.7Mpa。
或者按照产品说明书的规定来操作。
3、涂料施工时，根据构件的大小、复杂程度等可以采取一种或多种方法相结合的施工方法以达到节约用料的目的。
4、无论采取哪种施工方法，都应该采取先进行试涂，试涂合格后，方可全面展开施工的施工方式。
5、钢结构防火涂料和稀释剂在施工、干燥及贮存中，不得与酸、碱、水等介质接触，同时原料存放处需做好防尘、放曝晒、严禁烟火的准备。
钢结构防火涂料标准
钢结构防火涂料标准
钢结构在建筑工程中起着重要的支撑和保护作用，然而在火灾发生时，钢结构
往往会因高温而失去承载能力，从而导致建筑物的倒塌。
为了提高钢结构的防火性能，防火涂料成为了一种常用的防火保护材料。
本文将介绍钢结构防火涂料的标准，以帮助工程师和设计师在建筑设计和施工中选择合适的防火涂料。
首先，钢结构防火涂料的标准主要包括涂料的防火性能、使用范围、施工方法
和质量要求等内容。
涂料的防火性能是评价一种防火涂料是否合格的重要指标，通常包括耐火极限、防火等级、防火性能等级等。
这些指标的合格与否直接关系到涂料在火灾中的防火效果，因此在选择防火涂料时，必须严格按照相关标准进行评定。
其次，钢结构防火涂料的使用范围也是一个需要重点考虑的问题。
不同的建筑
结构在防火涂料的选择上会有所不同，因此在选择防火涂料时，必须充分考虑建筑结构的特点和使用环境，以确保选择的防火涂料能够满足实际需求。
此外，施工方法和质量要求也是钢结构防火涂料标准中需要重点关注的内容。
涂料的施工方法直接关系到涂料的防火效果，因此在施工过程中必须严格按照标准要求进行操作，以确保涂料能够发挥最佳的防火效果。
同时，涂料的质量要求也是保证防火涂料性能稳定的关键，必须严格按照标准要求进行生产和检测，以确保涂料的质量达到标准要求。
综上所述，钢结构防火涂料标准是保证建筑结构防火安全的重要依据，选择合
适的防火涂料对于建筑工程的安全性至关重要。
因此，在进行建筑设计和施工时，必须严格按照相关标准进行选择和使用防火涂料，以确保建筑结构在火灾中能够发挥最佳的防火效果，保障人员生命财产安全。
钢结构防火涂料涂装工艺标准
钢结构防火涂料涂装工艺标准一、概述钢结构防火涂料涂装工艺，是指在钢结构表面涂覆特定的防火涂料，以实现对钢结构的防火保护。
本文档旨在规范钢结构防火涂料涂装工艺标准，保障施工质量。
二、涂装材料及配比1. 防火涂料1.1 体系防火涂料体系由底漆、中间漆和面漆构成。
1.2 材料底漆：使用防腐底漆。
中间漆：使用防火涂料。
面漆：使用防腐面漆。
2. 配比2.1 底漆与面漆配比根据钢结构内外环境，底漆和面漆配比分别为：表面处于室内、户外，浸泡在非腐蚀性气氛中的馆内钢结构，底漆与面漆配比为5:2；表面处于户外，受腐蚀性袭击的钢结构，底漆与面漆配比为7:3。
2.2 防火涂料配比防火涂料与稀释剂比例应按照涂料生产厂家规定进行，不得过多或不足。
三、涂装前准备1. 水平度钢结构表面设置水平检查线，涂装前应检查钢构件表面水平度是否满足标准要求。
2. 表面处理钢构件表面进行除油、清洗、除锈处理后，应立即进行涂装处理。
3. 涂装前测量涂装前应测量钢构件的尺寸是否符合设计要求。
4. 防潮处理涂装前应将所有容易潮湿的部位进行防潮处理。
四、涂装工艺1. 预涂钢结构经过表面处理后，进行底漆防护，底漆应覆盖整个表面，涂布厚度不小于50μm。
2. 中涂在底漆表面涂布1-2遍中涂，涂布厚度不小于100μm。
3. 防火涂布在中涂表面涂布1-2遍防火涂料，涂布厚度不小于120μm。
4. 面涂在防火涂布表面，涂布1-2遍面漆，涂布厚度不小于60μm。
5. 涂层厚度钢结构的涂层厚度应符合施工图纸要求。
6. 涂装环境施工时应保证涂布环境温度为5℃以上，相对湿度不大于85%。
7. 涂装工具涂装应选用滚涂、刷涂等专业涂装工具。
8. 涂装顺序涂装顺序应遵循底漆、中涂、防火涂布、面漆这一次序。
五、涂装验收1. 涂装质量涂装质量应符合设计和相关规范要求。
2. 涂层厚度涂层厚度应符合设计要求，且涂层应均匀。
3. 表面质量涂装表面应平整、光滑、无气泡、无起泡、无异物、无影子等缺陷。
0457钢结构防火涂料涂装工艺标准5091996
基本项目：外观平整、 均匀、转角处、异型构 件及结合处细部严密。 涂层厚度：涂层厚度均 符合设计厚度为优良
涂层表面裂纹：表面无 明显裂纹，且裂缝宽度 小于0.5mm为优良。
表面裂纹宽度不大于 1mm为合格
03
质量标准
保证项目
01
02
03
防火涂料的品种和技术性能应符合设 计及有关标准的规定，检查生产许可 证、质量证明书和检测报告。
允许偏差项目
表5-2
分项工程质量检验评定表（示例）：表中符号“√”表示符合要求，“×”表示不符合要求。成品保护 措施应符合本标准第5章的相关规定。
04
成品保护
防止碰撞损坏
在防火涂料施工完成后，应采取必要的保护措施，防止 刚喷涂的涂层被碰撞损坏。可以使用防护栏、帆布、塑 料布等材料对施工完成的部位进行保护。
如果出现空鼓现象，应该及待空鼓部位涂料完全 干燥后才能进行。
在施工过程中，应随时检查涂料的粘 结情况，确保其与基层及各层间粘结 牢固。
裂纹
裂纹的产生可能是由于环境温、湿度 不适宜，分层喷涂时通风干燥的时间 没有掌握好。因此，在喷涂过程中要 控制好环境温度和湿度，并掌握好通 风干燥的时间。
如果发现裂纹，应立即停止喷涂，并 对裂纹部位进行处理。一种可行的方 法是用刮刀将裂纹部位刮平，然后重 新喷涂涂料。
在喷涂前，应对构件表面进行清理， 并做好保护措施，以防止喷涂过程中 对其他部位造成污染。
厚薄不匀
01
厚薄不匀可能是由于喷涂时喷嘴角度与构件表面不垂直或距离过近，各层喷涂 时间间隔过短等原因导致。因此，在喷涂过程中应保持喷嘴与构件表面垂直， 距离适宜，各层喷涂应有一定的时间间隔。
喷涂
根据施工图和施工进度计划的要求，准备足够的涂料。
钢结构防火涂料涂装工艺标准(509-96)
钢构造防火涂料涂装工艺〔509-1996〕范围本工艺适用于钢构造厚涂型防火涂料喷涂工艺施工。
施工准备2.1 材料及主要机具：现场堆放地点应枯燥、通风、防潮发现结块变质时不得使用。
2.2 作业条件：操作工艺3.1 工艺流程：作业准备→防火涂料配料、搅拌→喷涂→检查验收3.2 防火涂料配料、搅拌：粉状涂料应随用随配。
以ST1-A型配合比方下〔表5-27〕：表5-27喷涂层数施工配合比每m2用量1 防炎涂料∶高强胶粘剂∶钢防胶∶水=1∶0.05∶0.17∶0.82～3 防火涂料∶钢防胶∶水=1∶0.17∶0.85搅拌时先将涂料倒入混合机加水拌合2min后再加胶粘剂及钢防胶充分搅拌5～5min使稠度到达可喷程度。
3.3 喷涂：3.4 检查验收：喷完一个建筑层经自检合格后将施工记录送交总包由总包、分包、甲方〔监理〕三方结合核查。
用带刻度的钢针抽查厚度如发现厚度不够补喷或铲掉重喷。
用锤子敲击检查空鼓发现空鼓应重喷。
合格后隐蔽工程验收手续。
质量4.1 保证工程：4.2 根本工程：4.3 允许偏向工程见表5-28。
表5-28顶目允许偏向(mm) 检查方法外表平整度(母线平直度圆度) 8 用1m直尺和钢尺检查圆度用样板和钢尺检查成品保护5.1 防止碰撞损坏：防火涂料硬化后强度仍然不高施工中易碰撞部位应加以临时保护减少损坏。
5.2 防污染：喷涂前对半成品做好保护特别是临近喷涂部位用塑料布包好。
应注意的质量问题6.1 空鼓：首先配合比应严格掌握基层处理干净是关键并注意分批抽检原材料粘结强度。
6.2 裂纹：环境温、湿度应适宜分层喷涂时通风枯燥的时间要掌握好。
6.3 厚薄不匀：喷涂时喷嘴角度应与构件外表垂直间隔适宜各层喷涂应有一定的时间间隔不可跟的过紧。
质量记录本工艺应具备以下质量记录：7.1 防火涂料材料质量证明书及检验。
7.2 隐蔽工程验收记录。
7.3 涂装检测资料。
7.4 分项工程质量检验评定。
7.5 设计变更、洽商记录。
钢结构防火涂料涂装施工工艺标准
2.钢结构防火涂料涂装施工工艺标准2.1 总则2.1.1 范围本施工工艺标准适用于建筑钢结构的厚涂型和薄涂型防火涂料涂装施工工艺。
2.1.2参考标准及规范（1）《钢结构工程施工质量验收规范》GB50205—2001（2)《涂装前钢材表面锈蚀等级和除锈等级》GB8923(3）《钢结构防火涂料通用技术条件》GB14907（4)《钢结构防火涂料应用技术规程》CECS24:902。
2 术语、符号2.2。
1 术语环境温度：防火涂料涂装施工时现场温度.2.3 基本规定2。
3。
1 钢结构防火涂料的选用应符合《钢结构防火涂料通用技术条件》GB14907和《钢结构防火涂料应用技术规程》CECS24:90标准规定和设计要求.2.3。
2 所选用防火涂料应是经主管部门鉴定合格，并经当地消防部门批准的产品。
2.3.3 各种防火涂料应符合国家有关技术指标的规定，应具有产品出厂合格证。
2.3。
4 防火涂料涂装前,钢结构工程已检查验收合格，并符合设计要求和规范规定。
2。
3.5 防火涂料涂装前，钢构件除锈及防锈底漆涂装应符合设计要求和国家现行有关规范规定,并经验收合格后方可进行防火涂料涂装。
2.4 施工准备2.4.4技术准备（1）图纸会审工件已经完成，具有图纸会审纪录.(2）根据设计文件要求，编制防火涂料涂装施工方案、技术交底等技术文件。
（3）根据工程特点及施工进度，进行技术交底。
2。
4。
2 材料要求(1）品种规格防火涂料按照涂层厚度可划分为两类：B类：薄涂型钢结构防火涂料，涂层厚度一般为2~7mm，有一定的装饰效果，高温时涂层膨胀防火涂料。
H类：厚涂型钢结构防火涂料，涂层厚度一般为8~50mm，粒状表面,密度较小，热导率低，耐火极限可达0.5～3h，又称为钢结构防火隔热材料。
（1）质量要求各种防火涂料应符合国家有关技术指标的规定，应具有产品出厂合格证.2.4.3主要工具（见表2.4.3）钢结构防火涂装工程主要机具表表2.4.32.4.4作业条件（1）防火涂料涂装施工作业应由经消防部门批准的施工单位负责施工。
钢结构防火涂料涂装工艺
钢结构防火涂料涂装工艺
钢结构防火涂料涂装工艺主要包括以下几个步骤：
1. 表面处理：将钢结构表面进行清洁、除锈和打磨，确保表面光洁、无油污和铁锈，以便涂料能够牢固附着在钢结构表面。
2. 基底涂装：在钢结构表面涂刷一层底漆，用于提高涂层的附着力和防锈性能。
3. 防火涂装：在基底涂装干燥后，涂刷防火涂料，一般采用刷涂、喷涂或滚涂等涂装方法，确保涂料均匀、完整地覆盖在钢结构表面。
4. 干燥和固化：根据涂料的要求，将涂装后的钢结构放置在通风良好的干燥室中进行自然干燥或通过加热设备进行烘干，使涂料能够充分干燥和固化。
5. 检验和修补：对涂装后的钢结构进行检验，检查涂层的质量和防火性能是否符合要求，如有不良情况，及时进行修补和涂装修正。
6. 防腐处理：根据需要，在防火涂装完成后，可以对钢结构进行防腐处理，以提高钢结构的耐腐蚀性能。
以上是钢结构防火涂料涂装的一般工艺流程，具体操作细节可以根据涂料的使用说明和相关标准进行调整。
钢结构防火涂料施工工艺及质量控制
钢结构防火涂料施工工艺及质量控制一、引言钢结构在建筑、桥梁和其他工程中具有广泛应用，而钢结构的防火涂料施工工艺及质量控制则是保障其安全性和耐用性的重要环节。
本文将探讨钢结构防火涂料的施工工艺以及质量控制的相关内容。
二、钢结构防火涂料施工工艺1. 表面处理钢结构的表面处理是钢结构防火涂料施工的第一步，其目的是去除杂质并增加涂料与钢结构的附着力。
在表面处理中，应注意清洁干燥的环境以及使用合适的清洗和研磨方法，如喷砂、抛丸等。
2. 涂料选择选择适合的防火涂料是确保施工工艺和质量控制的重要一环。
涂料的选择应根据工程要求、使用环境和防火等级等因素进行合理的评估。
同时，要确保选用的涂料具有良好的防火性能、抗腐蚀性能和耐候性能。
3. 施工工艺（1）底漆涂装: 底漆的作用是提高防火涂料与钢结构的附着力，减少钢结构表面的腐蚀。
在涂装过程中，要保证底漆均匀、充分地覆盖所有表面，并注意涂刷厚度的控制。
（2）涂料涂装: 钢结构的防火涂料应根据工程要求施工一定的涂层厚度。
在施工过程中，要注意涂料的搅拌均匀、厚薄均匀、表面平整。
同时，涂料的涂刷方法和工具选择也需要根据具体情况进行合理的选择。
4. 干燥和固化钢结构防火涂料施工后需要进行干燥和固化。
干燥时间应根据所选用的涂料种类和厚度进行合理的安排。
在干燥过程中，要注意控制环境温度和湿度，保证涂料固化的质量。
三、质量控制1. 原材料检查在施工工艺中，对涂料的原材料进行严格的检查是保证施工质量的重要环节。
要确保所使用的涂料符合国家和行业的相关标准，没有质量问题和过期问题，以免影响施工效果。
2. 施工过程控制在施工过程中，要严格按照施工工艺要求进行操作。
涂料的搅拌、刷涂、涂层厚度等方面均需要进行精确控制。
同时，应注意施工环境的湿度和温度控制，以及施工人员的安全意识和操作技巧。
3. 质量检验与验收施工完成后，应进行质量检验与验收。
质量检验包括涂层厚度、附着力、硬度等方面的检测，以确保涂料施工质量符合规范要求。
钢结构防火涂料的施工工艺
钢结构防火涂料的施工工艺
钢结构防火涂料的施工工艺主要包括以下几个步骤：
1. 表面准备：首先需要对钢结构表面进行清洁和处理，确保表面无油污、锈蚀、灰尘等影响涂料附着力的因素。
可以采用刷洗、喷砂、喷丸等方式进行处理。
2. 底漆处理：在表面准备完成后，施工前需要进行底漆处理。
底漆的选择要依据具体要求和涂料系统而定，一般采用底漆具有良好的附着力和防锈性能。
底漆施工要均匀涂刷在钢结构表面，并确保底漆完全干燥。
3. 防火涂料施工：选择符合要求的防火涂料，施工前需要充分搅拌均匀。
可以采用刷涂、喷涂、滚涂等方式进行施工。
在涂料施工时要注意保证涂料的厚度均匀一致，避免厚度不足或过厚。
同时，还需注意涂料的干燥时间和涂层之间的涂装间隔，以确保涂层的质量和效果。
4. 防腐层处理：在防火涂料施工完成后，需要进行防腐层处理。
可采用防腐漆、涂层等对防火涂料进行防腐处理，以延长钢结构的使用寿命。
5. 环境保护：在施工过程中要注意环境保护，避免涂料对环境造成污染。
在涂料施工完毕后，要进行清理和处理涂料残渣，保持施工现场的整洁。
6. 检查验收：施工完成后，要进行检查验收，确保涂料质量符合施工要求和相
关标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构防火涂料涂装工艺标准
1 范围
本工艺标准适用于钢结构构厚涂型防火涂料喷涂工艺施工。
2 2 施工准备
2.1 材料及主要机具：
2.1.1 防火涂料：需使用经主管部门鉴定，并经当地消防部门批准的产品。
如××大厦使用的ST1-A型防火涂料，经公安部四川消防研究所鉴定，并经北京市消防局批准，使用前检查批准文件，并以100t为一批检查出厂合格证。
技术性能应满足有关标准的规定；
2.1.1.1 耐火试验由消防局每1000t现场抽样一次，送国家耐火构件质量监督中心检验，其耐火极限应符合设计要求。
2.1.1.2 粘结强度及抗压强度每500t抽样一次，送国家化工建材检测中心检验，其粘结强度及抗压强度应大于技术指标的规定。
2.1.2 高强胶粘剂及钢防胶由厂家配套供应，按说明书使用。
2.1.3 钢丝网、钢筛卡、塑料布等。
2.1.4 主要机具：混合机、灰浆泵、钢丝网剪刀、铁锹、手推车、计量容器、带刻度钢针、钢尺等。
2.2 作业条件：
2.2.1 应由经批准的施工单位负责施工，检查资质批准文件。
2.2.2 基层处理：彻底清除钢构件表面的灰尘、浮锈、油污。
2.2.3 对钢构件碰损或漏刷部位应补刷防锈漆两遍，经检查验收方准许喷涂。
2.2.4 喷涂前将操作场地清理干净，靠近门窗、隔断墙等部位，用塑料布加以保护。
2.2.5 固定钢丝网：按构件形状剪好钢丝网，用ф6钢筋卡固定在钢构件上，钢丝网与钢构件间留有5～10mm间隙。
3 操作工艺
3.1 工艺流程：
作业准备→防火涂料配料、搅拌→喷涂→检查验收
3.2 防火涂料配料、搅拌：粉状涂料应随用随配。
以ST1-A型配合比如下（表5-27）：
表5-27
搅拌时先将涂料倒入混合机加水拌合2min后，再加胶粘剂及钢防胶充分搅拌5～
8min，使稠度达到可喷程度。
3.3 喷涂：
3.3.1 一般设计要求厚度为经耐火试验达到耐火极限厚度的1.2倍，以耐火极限为梁2h，柱3h，其设计厚度为梁30mm，柱35mm。
第一层厚1cm左右，晾干七～八成再喷第二层，第二层厚1～1.2cm左右为宜，晾干七～八成再喷第三层，第三层达到所需厚度为止。
3.3.2 喷涂时喷枪要垂直于被喷钢构件，距离6～10cm为宜，喷涂气压应保持0.4～0.6MPa，喷完后进行自检，厚度不够的部分再补喷一次。
3.3.3 正式喷涂前，应试喷一建筑层（段），经消防部门、质监站核验合格后，再大面积作业。
3.3.4 施工环境温度低于+5℃时不得施工，应采取外围封闭，加温措施，施工前后48h保持+5℃以上为宜。
3.4 检查验收：喷完一个建筑层经自检合格后，将施工记录送交总包，由总包、分包、甲方（监理）三方联合检查。
用带刻度的钢针抽查厚度，如发现厚度不够，补喷或铲掉重喷。
用锤子敲击检查空鼓，发现空鼓应重喷。
合格后，办理隐蔽工程验收手续。
4 质量标准
4.1 保证项目：
4.1.1 防火涂料的品种和技术性能应符合设计及有关标准的规定，检查生产许可证、质量说明书和检测报告。
4.1.2 涂料与基层及各层间粘结牢固，不空鼓、不脱落。
4.2 基本项目：
4.2.1 外观平整、均匀、转角处、异型构件及结合处细部严密。
4.2.2 涂层厚度
4.2.2.1 涂层厚度均符合设计厚度为优良。
4.2.2.2 在5m长度内涂层厚度小于设计要求的长度不大于1m，且涂层厚度不小于设计要求厚度的85%为合格。
4.2.3 涂层表面裂纹：
4.2.3.1 表面无明显裂纹，且裂缝宽度小于0.5mm为优良。
4.2.3.2 表面裂纹宽度不大于1mm为合格。
4.3 允许偏差项目，见表5-28。
表5-28
5 成品保护
5.1 防止碰撞损坏：防火涂料硬化后强度仍然不高，施工中易碰撞部位应加以临时保护，减少损坏。
5.2 防污染：喷涂前对半成品做好保护，特别是临近喷涂部位用塑料布包好。
6 应注意的质量问题
6.1 空鼓：首先配合比应严格掌握，基层处理干净是关键，并注意分批抽检原材料粘结强度。
6.2 裂纹：环境温、湿度应适宜，分层喷涂时通风干燥的时间要掌握好。
6.3 厚薄不匀：喷涂时喷嘴角度应与构件表面垂直，距离适宜，各层喷涂应有一定的时间间隔，不可跟的过紧。
7 质量记录
本工艺标准应具备以下质量记录：
7.1 防火涂料材料质量证明书及检验报告。
7.2 隐蔽工程验收记录。
7.3 涂装检测资料。
7.4 分项工程质量检验评定。
7.5 设计变更、洽商记录。
