静止型动态无功补偿成套装置技术规范

合集下载

静止型动态无功补偿装置TCR说明书

静止型动态无功补偿装置TCR说明书

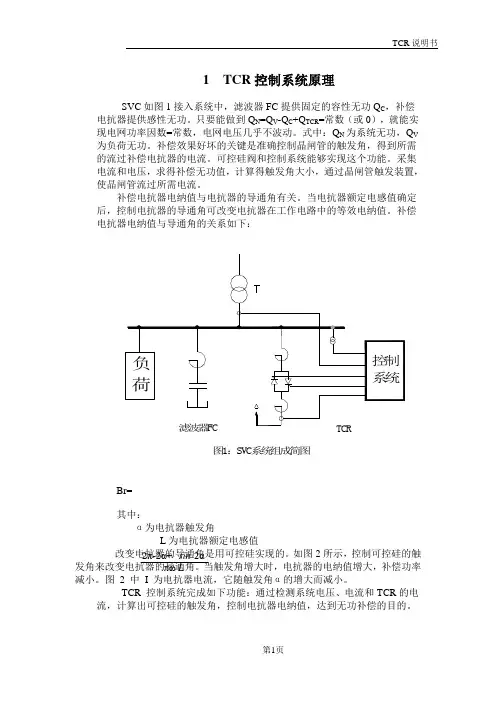

1 TCR 控制系统原理SVC 如图1接入系统中,滤波器FC 提供固定的容性无功Q C ,补偿电抗器提供感性无功。

只要能做到Q N =Q V -Q C +Q TCR =常数(或0),就能实现电网功率因数=常数,电网电压几乎不波动。

式中:Q N 为系统无功,Q V 为负荷无功。

补偿效果好坏的关键是准确控制晶闸管的触发角,得到所需的流过补偿电抗器的电流。

可控硅阀和控制系统能够实现这个功能。

采集电流和电压,求得补偿无功值,计算得触发角大小,通过晶闸管触发装置,使晶闸管流过所需电流。

补偿电抗器电纳值与电抗器的导通角有关。

当电抗器额定电感值确定后,控制电抗器的导通角可改变电抗器在工作电路中的等效电纳值。

补偿电抗器电纳值与导通角的关系如下:Br=其中:α为电抗器触发角L 为电抗器额定电感值改变电抗器的导通角是用可控硅实现的。

如图2所示,控制可控硅的触发角来改变电抗器的导通角。

当触发角增大时,电抗器的电纳值增大,补偿功率减小。

图 2 中 I 为电抗器电流,它随触发角α的增大而减小。

TCR 控制系统完成如下功能:通过检测系统电压、电流和TCR 的电流,计算出可控硅的触发角,控制电抗器电纳值,达到无功补偿的目的。

2π-2α+sin 2απωL负荷图1:SVC系统组成简图滤波器FC控制系统TCR对于不对称负荷,应用分相调节。
