实验示波器的调节与使用

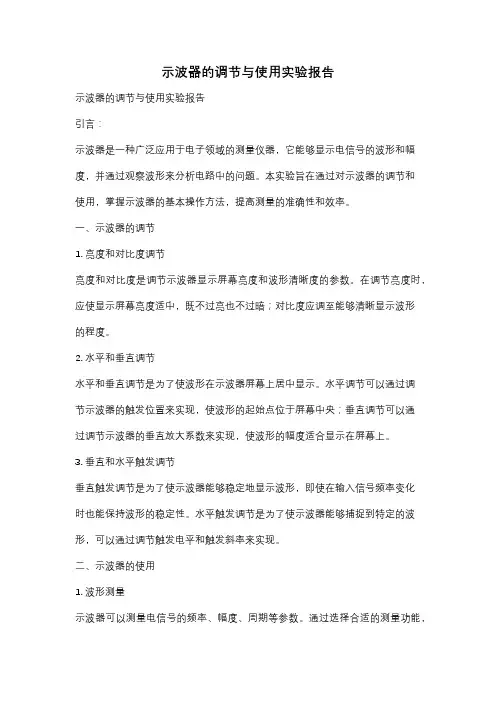

示波器的调节与使用实验报告
示波器的调节与使用实验报告示波器的调节与使用实验报告引言：示波器是一种广泛应用于电子领域的测量仪器，它能够显示电信号的波形和幅度，并通过观察波形来分析电路中的问题。
本实验旨在通过对示波器的调节和使用，掌握示波器的基本操作方法，提高测量的准确性和效率。
一、示波器的调节1. 亮度和对比度调节亮度和对比度是调节示波器显示屏幕亮度和波形清晰度的参数。
在调节亮度时，应使显示屏幕亮度适中，既不过亮也不过暗；对比度应调至能够清晰显示波形的程度。
2. 水平和垂直调节水平和垂直调节是为了使波形在示波器屏幕上居中显示。
水平调节可以通过调节示波器的触发位置来实现，使波形的起始点位于屏幕中央；垂直调节可以通过调节示波器的垂直放大系数来实现，使波形的幅度适合显示在屏幕上。
3. 垂直和水平触发调节垂直触发调节是为了使示波器能够稳定地显示波形，即使在输入信号频率变化时也能保持波形的稳定性。
水平触发调节是为了使示波器能够捕捉到特定的波形，可以通过调节触发电平和触发斜率来实现。
二、示波器的使用1. 波形测量示波器可以测量电信号的频率、幅度、周期等参数。
通过选择合适的测量功能，将示波器的探头连接到电路中，即可实时地测量并显示波形的各项参数。
2. 波形分析示波器可以对电信号的波形进行分析，通过观察波形的形状、幅度、周期等特征，可以判断电路中是否存在问题。
例如，当观察到波形出现失真、幅度不稳定或频率偏移等现象时，可以推断可能存在电路元件损坏或信号干扰等问题。
3. 示波器的触发功能示波器的触发功能可以帮助我们捕捉到特定的波形。
通过设置触发电平和触发斜率，可以使示波器在特定条件下触发并显示波形。
这对于观察频率较高或不稳定的信号尤为重要。
4. 示波器的存储功能示波器通常具有存储功能，可以将测量到的波形保存在示波器内存中或外部存储介质上。
这样可以方便后续的数据分析和比较，也可以将波形导出到计算机或其他设备上进行进一步处理。
结论：通过本次实验，我们深入了解了示波器的调节和使用方法。
模拟示波器的调节与使用实验报告
模拟示波器的调节与使用实验报告一、引言示波器是一种用于显示电信号波形的仪器，在电子领域被广泛使用。
通过示波器，我们可以观察和分析电路中的信号变化，从而更好地理解电路的工作原理。
本实验旨在模拟示波器的调节与使用过程，通过实际操作，掌握示波器的基本功能和操作方法。
二、实验器材1. 示波器：模拟示波器2. 信号源：函数发生器3. 电缆：用于连接示波器和信号源三、实验步骤1. 连接信号源和示波器：将函数发生器的输出端与示波器的输入端用电缆连接好，确保连接牢固可靠。
2. 打开示波器：按下示波器的开关，等待示波器启动。
3. 调节触发方式：示波器可以通过内部触发或外部触发来同步显示波形。
在本实验中，我们选择内部触发。
调节示波器上的触发方式选择开关，选择内部触发。
4. 调节触发级别：触发级别决定了触发电平的位置，可以通过调节示波器上的触发级别旋钮来设置。
根据实际信号的幅值，调节触发级别使得触发点位于波形的合适位置。
5. 设置时间基准：时间基准是指示波器上时间轴的刻度，可以通过调节示波器上的时间/频率旋钮来设置。
根据实际需要，选择合适的时间基准，使得波形能够清晰地显示出来。
6. 设置垂直灵敏度：垂直灵敏度是指示波器上垂直轴的刻度，可以通过调节示波器上的垂直灵敏度旋钮来设置。
根据实际信号的幅值，选择合适的垂直灵敏度，使得波形能够充分显示。
7. 调节水平位置：水平位置是指示波器上波形在水平轴上的位置，可以通过调节示波器上的水平位置旋钮来设置。
根据实际需要，调节水平位置，使得波形位于适当的位置。
8. 调节触发源：触发源是指示波器上触发电平的来源，可以通过调节示波器上的触发源选择开关来设置。
在本实验中，我们选择信号源作为触发源。
9. 调节触发电平：触发电平是指示波器上触发点的电平，可以通过调节示波器上的触发电平旋钮来设置。
根据实际信号的幅值，调节触发电平使得触发点位于波形的合适位置。
10. 观察波形：完成以上调节后，我们可以观察到函数发生器输出的信号波形在示波器屏幕上显示出来。
示波器的调节实验报告
示波器的调节实验报告实验报告：示波器的调节实验一、实验目的1. 了解示波器的基本原理和使用方法；2. 学习示波器的调节和使用技巧；3. 熟悉示波器的参数设置和调节方法。
二、实验仪器和材料1. 示波器；2. 示波器探头；3. 示波器线缆；4. 平滑信号源。
三、实验步骤1. 连接示波器和信号源：(1) 将示波器电源线插入电源插座，并打开示波器电源开关；(2) 将示波器的地线和信号源的地线连接；(3) 将信号源的正极和示波器的输入端连接，确保连接正确。
2. 调节示波器参数：(1) 打开示波器；(2) 调节示波器的时间基准：使用示波器的TIME/DIV按钮或旋钮，将时间基准调至合适的档位，使波形显示清晰；(3) 调节示波器的垂直灵敏度：使用示波器的VOLTS/DIV按钮或旋钮，将垂直灵敏度调至合适的档位，使波形显示适中；(4) 调节示波器的触发模式：使用示波器的触发模式按钮或旋钮，选择适合触发信号的模式，如外部触发、边沿触发等；(5) 调节示波器的水平位置：使用示波器的HORIZ POSITION按钮或旋钮，将波形水平位置调整到合适的位置，使波形显示完整。
3. 测试示波器性能：(1) 使用示波器的自动测试功能，检测示波器的性能指标，如频率响应、垂直精度、水平精度等；(2) 使用示波器采集不同频率和幅度的信号，观察波形显示情况，分析示波器的动态性能和稳定性。
4. 示波器实际应用：(1) 使用示波器观察电路中的信号波形，如正弦波、方波、脉冲等；(2) 使用示波器测量电路的参数，如电压、频率、相位差等；(3) 使用示波器分析电路中的故障现象，如信号失真、干扰等。
四、实验结果与分析1. 在实验中，我们成功调节了示波器的参数，使得波形显示清晰、稳定；2. 通过自动测试功能和采集不同信号的方式，我们测试了示波器的性能，并对其频率响应、垂直精度、水平精度进行了评估；3. 在实际应用中，我们使用示波器观察了不同信号的波形，成功测量了电路的参数，并分析了电路中的故障现象。
实验室示波器操作方法
实验室示波器操作方法
示波器是一种用来观察电信号波形的仪器，以下是示波器的一般操作方法：
1. 连接示波器：将待测电路的信号源与示波器的输入通道相连。
通常使用BNC 连接器将信号源与示波器输入通道相连接。
2. 设置示波器的垂直缩放：根据输入信号的幅度范围，调节示波器的垂直缩放。
可以使用垂直缩放按钮或旋钮来调整垂直缩放比例。
3. 设置示波器的水平缩放：根据观察信号波形的需要，调节示波器的水平缩放。
可以使用水平缩放按钮或旋钮来调整水平缩放比例。
4. 设置示波器的时间基准：根据观察信号波形的需要，调节示波器的时间基准。
可以使用时间基准按钮或旋钮来调整时间基准。
5. 观察信号波形：通过示波器的显示屏，可以观察到输入信号的波形。
可以使用示波器的触发功能来稳定信号波形的显示。
6. 分析信号波形：示波器通常还具有一些分析功能，如自动测量、频谱分析等。
根据需要，可以使用这些功能来进一步分析信号波形。
7. 关闭示波器：使用完示波器后，应按照示波器的操作手册中的要求，正确关
闭示波器。
需要注意的是，示波器操作方法可能因不同型号和品牌而有所差异，因此在使用示波器之前，最好阅读示波器的操作手册，并按照手册中的操作步骤进行操作。

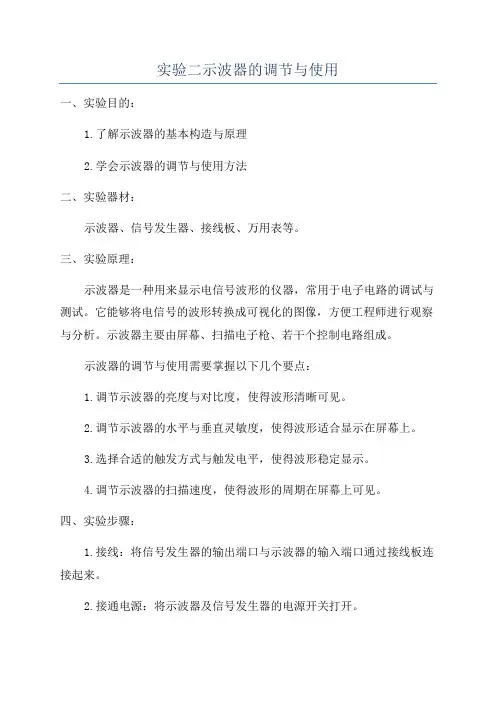

实验二示波器的调节与使用
实验二示波器的调节与使用一、实验目的：1.了解示波器的基本构造与原理2.学会示波器的调节与使用方法二、实验器材：示波器、信号发生器、接线板、万用表等。
三、实验原理：示波器是一种用来显示电信号波形的仪器，常用于电子电路的调试与测试。
它能够将电信号的波形转换成可视化的图像，方便工程师进行观察与分析。
示波器主要由屏幕、扫描电子枪、若干个控制电路组成。
示波器的调节与使用需要掌握以下几个要点：1.调节示波器的亮度与对比度，使得波形清晰可见。
2.调节示波器的水平与垂直灵敏度，使得波形适合显示在屏幕上。
3.选择合适的触发方式与触发电平，使得波形稳定显示。
4.调节示波器的扫描速度，使得波形的周期在屏幕上可见。
四、实验步骤：1.接线：将信号发生器的输出端口与示波器的输入端口通过接线板连接起来。
2.接通电源：将示波器及信号发生器的电源开关打开。
3.调节亮度与对比度：通过示波器面板上的相关旋钮，调节示波器的亮度与对比度，使得屏幕上的波形清晰可见。
4.调节水平与垂直灵敏度：通过示波器面板上的相关旋钮，分别调节示波器的水平与垂直灵敏度，使得波形适合显示在屏幕上。
5.选择触发方式与触发电平：通过示波器面板上的相关旋钮，选择合适的触发方式（如边沿触发、脉冲触发等）与触发电平，使得波形稳定显示。
6.调节扫描速度：通过示波器面板上的相关旋钮，调节示波器的扫描速度，使得波形的周期在屏幕上可见。
五、实验注意事项：1.在调节示波器时，应注意避免碰到高压部分，以免电击或损坏仪器。
2.在调节示波器时，应先将水平与垂直灵敏度调至最小，再逐渐增加至合适的值，以避免电流过大导致电路故障。
3.在观察波形时，应注意波形的垂直与水平偏移量，及时调整示波器的相关参数，使得波形在屏幕上居中显示。
4.在实验结束后，应将示波器及信号发生器的电源开关及时关闭，以免浪费能源或造成安全隐患。
六、实验结果与分析：经过调节与使用示波器，我们能够清晰地观察到信号发生器输出的电信号波形，从而进行进一步的分析与判断。

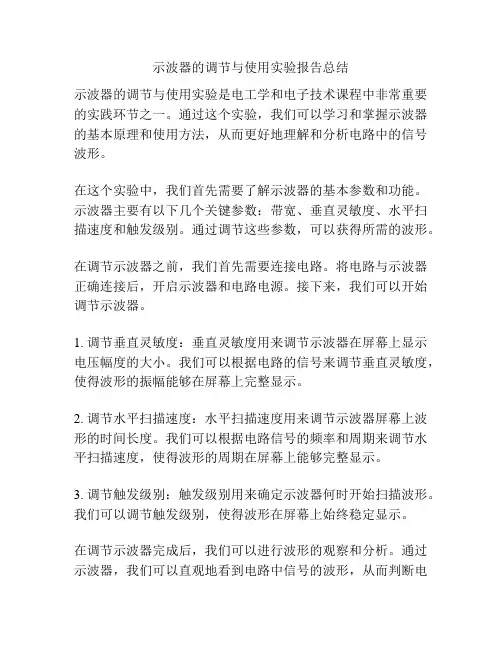

示波器的调节与使用实验报告总结
示波器的调节与使用实验报告总结示波器的调节与使用实验是电工学和电子技术课程中非常重要的实践环节之一。
通过这个实验，我们可以学习和掌握示波器的基本原理和使用方法，从而更好地理解和分析电路中的信号波形。
在这个实验中，我们首先需要了解示波器的基本参数和功能。
示波器主要有以下几个关键参数：带宽、垂直灵敏度、水平扫描速度和触发级别。
通过调节这些参数，可以获得所需的波形。
在调节示波器之前，我们首先需要连接电路。
将电路与示波器正确连接后，开启示波器和电路电源。
接下来，我们可以开始调节示波器。
1. 调节垂直灵敏度：垂直灵敏度用来调节示波器在屏幕上显示电压幅度的大小。
我们可以根据电路的信号来调节垂直灵敏度，使得波形的振幅能够在屏幕上完整显示。
2. 调节水平扫描速度：水平扫描速度用来调节示波器屏幕上波形的时间长度。
我们可以根据电路信号的频率和周期来调节水平扫描速度，使得波形的周期在屏幕上能够完整显示。
3. 调节触发级别：触发级别用来确定示波器何时开始扫描波形。
我们可以调节触发级别，使得波形在屏幕上始终稳定显示。
在调节示波器完成后，我们可以进行波形的观察和分析。
通过示波器，我们可以直观地看到电路中信号的波形，从而判断电路的工作状态和性能。
在实验中，我们还可以进行一些扩展实验，例如观察电路中不同元件的工作波形、通过调节示波器触发级别来观察波形的变化等，从而进一步加深对示波器的理解和应用。
通过这个实验，我们不仅可以掌握示波器的基本调节和使用方法，还可以培养观察和分析电路波形的能力，为后续的电子技术实验打下基础。
综上所述，示波器的调节与使用实验是电工学和电子技术课程中非常重要的实践环节之一。
通过这个实验，我们可以学习和掌握示波器的基本原理和使用方法，从而更好地理解和分析电路中的信号波形。
通过合理调节示波器的垂直灵敏度、水平扫描速度和触发级别等参数，我们可以观察到电路中的波形，并从中获取有关电路工作状态和性能的信息。
这些能力对我们在电子技术领域的学习和工作都具有重要价值。
实验六、示波器的调整和使用
实验六、示波器的调整和使用示波器是一种用来检测观察信号的常用仪器，其规格和型号很多，但主要组成部分基本相同。
可将信号衰减或放大，可观测信号的波形，测量电压和频率等。
预习要点1、示波器的主要结构和显示波形的基本原理2、示波器的校准和测量3、什么是李萨如图形？一、实验目的1．了解示波器的主要结构和显示波形的基本原理。
2．学会使用信号发生器。
3．学会正确使用示波器观察波形以及测量电压、周期和频率。
二、实验原理示波器是一种能观察各种电信号波形并可测量其电压、频率等的电子测量仪器。
示波器还能对一些能转化成电信号的非电量进行观测，因而它还是一种应用非常广泛的、通用的电子显示器。
1．示波器的基本结构示波器的型号很多，但其基本结构类似。
示波器主要是由示波管、X轴与Y轴衰减器和放大器、锯齿波发生器、整步电路、和电源等几步分组成。
其框图如图1所示。
(1) 示波管示波管由电子枪、偏转板、显示屏组成。
电子枪：由灯丝H、阴极K、控制栅极G、第一阳极A1、第二阳极A2组成。
灯丝通电发热，使阴极受热后发射大量电子并经栅极孔出射。
这束发散的电子经圆筒状的第一阳极A1和第二阳极A2所产生的电场加速后会聚于荧光屏上一点，称为聚焦。
A1与K之间的电压通常为几百伏特，可用电位器W2调节，A1与K之间的电压除有加速电子的作用外，主要是达到聚焦电子的目的，所以A1称为聚焦阳极。
W2即为示波器面板上的聚焦旋钮。
A2与K之间的电压为1千多伏以上，可通过电位器W3调节，A2与K之间的电压除了有聚焦电子的作用外，主要是达到加速电子的作用，因其对电子的加速作用比A1大得多，故称A2为加速阳极。
在有的示波器面板上设有W3，并称其为辅助聚焦旋钮。
在栅极G 与阴极K 之间加了一负电压即U K ﹥U G ，调节电位器W 1可改变它们之间的电势差。
如果G 、K 间的负电压的绝对值越小，通过G 的电子就越多，电子束打到荧光屏上的光点就越亮，调节W 1可调节光点的亮度。
示波器的调整和使用实验报告
示波器的调整和使用实验报告示波器的调整和使用实验报告引言：示波器是一种常用的电子测量仪器，广泛应用于电子工程、通信工程、医疗设备等领域。
它可以用来观察和测量电信号的波形、幅度、频率等参数，对于电路故障排除和信号分析有着重要的作用。
本实验旨在通过调整示波器的各项参数，并进行实际测量，掌握示波器的正确使用方法。
一、示波器的基本调整1. 亮度和聚焦调整示波器的亮度和聚焦调整对于显示清晰的波形至关重要。
首先，将亮度调节旋钮逆时针旋转至最低，然后逐渐调节至合适的亮度。
接下来，通过旋转聚焦调节旋钮，使波形显示清晰锐利。
2. 触发调整触发是示波器稳定显示波形的关键。
在进行触发调整前，需选择适当的触发源和触发方式。
通常情况下，选择外部触发源，并将触发方式设置为边沿触发。
然后，通过调节触发电平和触发斜率，使波形能够稳定地显示在屏幕上。
3. 垂直和水平调整垂直调整主要是调节信号的幅度和位置。
首先，将示波器的垂直灵敏度调节旋钮设置为合适的量程，使波形能够占满屏幕。
然后，通过调节垂直位移旋钮，使波形在屏幕上的位置合适。
水平调整主要是调节波形的时间基准和位置。
首先，选择合适的时间基准，例如1ms/div或0.1ms/div，以便观察波形的细节。
然后，通过调节水平位移旋钮，使波形在屏幕上的位置合适。
二、示波器的使用方法1. 测量直流电压示波器可以用来测量直流电压。
首先，将示波器的输入通道连接到待测电路的输出端。
然后，选择合适的量程和耦合方式，例如直流耦合。
最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。
2. 测量交流电压示波器也可以用来测量交流电压。
与测量直流电压类似，首先将示波器的输入通道连接到待测电路的输出端。
然后，选择合适的量程和耦合方式，例如交流耦合。
最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。
3. 测量频率和周期示波器可以用来测量信号的频率和周期。
首先，将示波器的输入通道连接到待测信号源。
然后，选择合适的触发源和触发方式。
示波器的调整与使用实验报告
示波器的调整与使用实验报告实验目的，通过本次实验，掌握示波器的基本调整方法和正确使用技巧，提高对示波器的操作能力。
实验仪器，示波器、信号源、示波器探头、示波器调整工具。
实验原理：示波器是一种用于观察和测量电信号波形的仪器，它可以显示电压随时间变化的波形图像。
示波器的调整与使用需要掌握以下几个关键要点：1. 垂直灵敏度调整，根据输入信号的幅度选择合适的垂直灵敏度，使波形图像充分展开。
2. 水平扫描速度调整，根据输入信号的频率选择合适的水平扫描速度，使波形图像不发生失真。
3. 触发电平和触发方式调整，设置适当的触发电平和触发方式，确保波形图像稳定显示。
4. 示波器探头的使用，正确连接示波器探头，选择合适的探头衰减倍数，保证测量的准确性。
实验步骤：1. 将示波器、信号源和示波器探头连接好，确保连接正确可靠。
2. 打开示波器电源，等待示波器启动完成。
3. 调整示波器的垂直灵敏度，选择合适的量程。
4. 调整示波器的水平扫描速度，使波形图像不发生失真。
5. 设置适当的触发电平和触发方式，确保波形图像稳定显示。
6. 使用示波器探头正确连接待测信号源，选择合适的探头衰减倍数。
7. 观察波形图像，根据需要进行调整，确保波形图像清晰、稳定。
实验结果：经过调整和使用示波器，我们成功观察到了待测信号的波形图像，波形清晰、稳定，符合预期的实验目的。
在实验过程中，我们熟练掌握了示波器的调整方法和使用技巧，提高了对示波器的操作能力。
实验总结：本次实验通过调整和使用示波器，使我们更加熟悉了示波器的基本原理和操作方法，提高了对示波器的实际应用能力。
在今后的学习和工作中，我们将更加灵活、准确地使用示波器，为电子技术的学习和实践打下良好的基础。
通过本次实验，我们不仅掌握了示波器的基本调整方法和正确使用技巧，而且提高了对示波器的操作能力。
希望通过今后的实验和实践，我们能够进一步提升自己的技能，更好地应用示波器于实际工作中。
模拟示波器的调节与使用实验报告
模拟示波器的调节与使用实验报告一、引言示波器是一种用来显示电压信号波形的仪器，广泛应用于电子工程、通信工程等领域。
模拟示波器是一种通过模拟电路来实现波形显示的示波器。
本实验旨在探究模拟示波器的调节和使用方法，以提高对电压信号波形的观测和分析能力。
二、实验设备和原理实验所用设备包括模拟示波器、信号发生器和待测电路。
模拟示波器通过将待测电路的电压信号转换为对应的模拟波形，并通过屏幕显示出来。
信号发生器用于产生不同频率和幅度的信号，以供观测和分析。
三、实验步骤1. 连接设备：首先，将信号发生器的输出端与示波器的输入端相连，确保连接牢固可靠。
2. 调节示波器：打开示波器电源，调节亮度和对比度，使屏幕显示清晰可见。
调节触发模式，选择合适的触发源和触发级别，以确保波形稳定显示。
3. 调节时间基准：通过调节时间/CM旋钮，使屏幕上显示的波形时间基准合适，确保波形显示完整。
4. 调节垂直灵敏度：根据待测信号的幅度范围，通过调节垂直灵敏度旋钮，使波形在屏幕上垂直位置合适，并确保波形的幅度不超出屏幕范围。
5. 调节水平灵敏度：根据待测信号的频率范围，通过调节水平灵敏度旋钮，使波形在屏幕上水平位置合适，并确保波形的周期不超出屏幕范围。
6. 观测波形：通过调节信号发生器的频率和幅度，观察并记录不同信号波形在示波器上的显示效果。
7. 分析波形：根据波形的频率、幅度、周期等特征，分析待测电路的工作状态和性能。
四、实验注意事项1. 在接线时，应确保连接正确，避免短路或断路现象。
2. 调节示波器时要注意亮度和对比度，以免影响波形显示效果。
3. 调节时间基准时要注意选择合适的时间范围，以使波形完整显示。
4. 调节垂直灵敏度时要注意选择合适的量程，以使波形在屏幕上垂直位置合适。
5. 调节水平灵敏度时要注意选择合适的时间范围，以使波形在屏幕上水平位置合适。
6. 在观测和分析波形时，要注意记录波形的频率、幅度、周期等特征，并结合待测电路的工作原理进行分析。
实验示波器的调节与使用
实验二、示波器的调整与使用【实验目的】（1）了解示波器的结构和工作原理。
（2）熟悉示波器各旋钮功能。
（3）掌握示波器的基本调整方法。
（4）掌握用示波器观测信号的波形，学会用示波器测量电压、周期和频率。
【示波器的原理】（注意:有下划线的） 示波器显示随时间变化的电压，将它加在电极板上，极板间形成相应的变化电场，使进入这个变化电场的电子运动情况随时间作相应地变化，从而通过电子在荧光屏上运动的轨迹反映出随时间变化的电压。
1. 示波器的结构 示波器由示波管、衰减放大输入系统、扫描信号发生器、触发同步系统和电源供给系统五个基本部分组成。
（1）示波管。
示波管主要由电子枪、偏转系统和荧光屏三个部分组成。
示波管是一个全密封度真空的玻璃壳管，其结构如图3.9.1所示。
（要作图）① 电子枪。
电子枪由灯丝F 、阴极K 、栅极G 、第一阳极A 1和第二阳极A 2组成。
阴极K 是一个表面涂有氧化物的金属圆筒，被点燃灯丝F 加热后向外发射电子，产生电子流。
栅极G 是一个顶端有一小孔的金属圆筒，套在阴极外面，它的电位比阴极低，对阴极射来的电子起控制作用，只有速度较大的电子才能穿过栅极小孔。
因此，通过调节栅极电位，可以改变通过栅极的电子数目，即控制电子到达荧光屏上的数目，而打在荧光屏的电子数目越多，则荧光屏上的光迹越亮。
示波器面板上的“辉度”调节旋钮就是起这—作用的。
阳极A 1与A 2由开有小孔的圆筒组成。
阳极电位比阴极电位高得多，电子流通过该区域可获得很高的速度，同时阳极区的不均匀电场还能将由栅极过来散开的电子流聚焦成一窄细的电子束，因此改变阳极电压可以调节电子束的聚焦程度。
示波器面板上的“聚焦”旋钮起这一作用。
② 偏转系统。
偏转系统由两对相互垂直的可加电压的金属平板组成，即X 偏转板和Y 偏转板。
在两对偏转板上加上电压，当电子束通过偏转板时，在电场力的作用下发生偏转，即改变光点在荧光屏上的位置。
设计时保证了荧光屏上X 方向和Y 方向光点的位移正比于两对偏转板上所加的电压。
示波器调节与使用
示波器调节与使用一、示波器调节1、将辉度（INTESITY）右旋到底；将扫描速率（TIME/DIV）右旋至中间位置；将垂直位移、水平位移均旋到中间位置；将垂直工作方式选择（面板中央第一组四个按键）中“CH1”键按下；将触发状态选择（第二组三个按键）中“AUTO”按下；将“CH1”输入拨至中间“GND”位置。
此时应该看到扫描线，调节辉度使扫描线亮度适中。
2、调节信号发生器A路输出适当的频率和幅度；将信号发生器A路输出接入到“CH1”通道；“CH1”输入选择拨到“DC”或“AC”。
3、将同步信号选择（第三组二个按键）中“CH1”按下。
将面板右上角两个触发信号（选择和耦合）开关拨向上方；4、调节垂直灵敏度（VOLTS/DIV）使波形幅度适中；调节扫描速率（TIME/DIV）使波形周期数适中。
5、如图形不稳定或杂乱，可调节面板右上角同步电平“LEVEL”使图形稳定。
二、实验内容1、正弦波电压幅度的测量调节信号发生器输出频率为2000H Z，调节输出电压幅度（峰-峰值）为4VPP，将垂直灵敏度（VOLTS/DIV）旋钮中的微调旋钮置于校准（右旋到底），调节示波器“CH1”的垂直灵敏度（VOLTS/DIV）旋钮使波形幅度适中，并记录下其指示的值，记录下波形垂直方向峰-峰间的幅度（大格数）,实验数值保留2位有效数字。
2、正弦波频率的测量调节信号发生器输出频率为2000H Z，将扫描速率的微调旋钮置于校准（右旋到底），调节扫描速率（TIME/DIV）使波形为两个周期，记录下扫描速率（TIME/DIV）的指示值和一个周期波形水平方向的格数。
实验数值保留2位有效数字。
3、用李萨如图形测信号频率将示波器调节到X-Y工作状态，即将扫描速率（TIME/DIV）旋钮逆时针左旋到底，“CH1”和“CH2”都处于信号输入状态，此时示波器出现李萨如图形，且“CH1”信号为fx,“CH2”信号为fy。
使信号发生器进入B路显示状态，调节其频率为3000H Z，返回A路显示状态。
示波器的调整与使用实验报告
示波器的调整与使用实验报告实验目的，通过本实验，掌握示波器的基本原理、调整方法和使用技巧，提高对示波器的操作能力和实验技能。
一、实验仪器和设备。
本次实验所用示波器为Tektronix TBS1052B数字示波器，其主要技术指标如下：1. 双通道，带宽50MHz。
2. 最大采样率1GS/s。
3. 7英寸彩色液晶显示屏。
二、实验原理。
示波器是一种用来观察电信号波形的仪器，通过示波器可以直观地观察到电压随时间变化的波形图像。
在示波器的显示屏上，横轴表示时间，纵轴表示电压，通过观察波形的形状、周期、幅度等参数，可以对电路的工作状态进行分析和判断。
示波器的基本原理是利用电子束在示波管内的偏转来显示电压随时间变化的波形。
当被测信号加到示波器的输入端时，电子束受到垂直和水平方向的偏转，从而在示波管屏上显示出相应的波形图像。
三、实验步骤。
1. 示波器的基本调整。
a. 将示波器的电源插头插入电源插座，打开示波器电源开关，等待示波器启动。
b. 调整示波器的触发模式和触发电平，使波形图像稳定显示在屏幕上。
c. 调整示波器的时间基准和垂直灵敏度，使波形图像在屏幕上适当放大或缩小。
2. 示波器的使用方法。
a. 将被测信号接入示波器的输入端，并选择合适的通道和耦合方式。
b. 调整示波器的水平和垂直灵敏度，使波形图像在屏幕上适当放大或缩小。
c. 观察波形的形状、周期、幅度等参数，并记录下相应的数据。
3. 实验数据的处理。
a. 根据示波器上显示的波形图像，分析被测信号的特点和规律。
b. 计算波形的周期、频率、幅度等参数，并进行相应的数据处理。
四、实验结果与分析。
通过本次实验，我们成功地掌握了示波器的基本调整方法和使用技巧，并对被测信号的波形特点进行了分析和处理。
在实验中，我们发现示波器的触发模式和触发电平的设置对波形图像的稳定性有着重要影响，适当调整时间基准和垂直灵敏度可以使波形图像更加清晰和准确。
五、实验总结。
通过本次实验，我们对示波器的调整和使用有了更深入的了解，掌握了一定的操作技巧和实验经验。
示波器的调整与使用(测声速)实验报告
实验报告院（系）名称班别姓名专业名称学号实验课程名称普通物理实验实验项目名称示波器的调整与使用实验时间20 年1 月日时至时实验地点实验指导老师签名一、实验目的：1．了解示波器的主要结构和显示波形的基本原理。
2．学会使用信号发生器。
3．学会正确使用示波器观察波形以及测量电压、周期和频率。
4．声速测量二、实验原理简述：示波器是利用电场改变电子运动轨迹来反映电压的瞬变过程，是显示二维图像的仪器。
二维图像在数学上要两个坐标Y和X来描述。
示波器上的二维图像要两个电场即Y电场(Y偏转)和X电场(X偏转)共同影响电子轨迹来形成。
对于一个电压信号V=F(t)的二维函数，需要两个坐标即V和t来描述。
数学上的绘图是简单的，示波器显示二维图形是把电压V=F(t)“加在”Y偏转上形成Y电场，影响电子Y向上的运动轨迹或位移。
这就反映出V值。
(如果V=F(t)是非常缓慢地变化，Y向上电子的运动轨迹如何)。
但是这没有描绘出V=F(t)的二维图形，t没有表达出来，如何表达t呢？时间是不能“加在”X偏转上的，只能把时间概念“转到”电压概念上才行。
若V=Kt线性关系成立，就把时间“转到”电压了，但随t的增加电压会很大，同时会超出显示屏幕，不可实现。
最后选择锯齿波来兼顾而实现。
当把V=Kt “加在”X偏转上形成X电场，与Y电场共同影响电子轨迹(正交迭加)来描述V=F(t)。
V=F(t)和V=Kt实际上是两个完全不相干电压信号，它们的时间t也是不相干的，为了建立联系，示波器为此设置了辅助功能触发同步系统。
总之，围绕二维图形的建立，示波器面板设置了垂直Y向调整功能，水平X向(扫描)调整功能，辅助功能触发同步系统三大区域。
按三大功能区域熟悉各按钮功能，就显得简单易懂易记1、驻波法测波长f=37kHz次数 1 2 3 4 5 6L i (mm) 51.945 56.648 61.328 66.088 70.818 75.581次数 6 7 8 9 10 11L i+6(mm) 80.190 85.210 89.550 94.442 99.059 103.910△L i+6-L i28.245 28.562 28.222 28.354 28.241 28.329=28.3255mm=349.3m/s误差：（349.3-350）/350=0.2%2、相位法测波长：v t=347.45m/s测量次数i 共振次数n L i（cm）L i+1（cm）L i+1- L i（cm）1 0 5.6892 6.1401 0.45092 1 6.6192 7.1041 0.48493 2 7.5736 8.0618 0.4882平均值0.4747f=36.9kHz λ=2×0.4747=0.9494cm=9.494mmv=λf=36.9×9.494=350.33m/s误差=（350-347.45）/350×100％=0.82％五、实验数据分析1、经过多次试验，所得实验数据误差比较小。
示波器的调整与使用实验报告
示波器的调整与使用实验报告示波器的调整与使用实验报告引言：示波器是一种广泛应用于电子工程领域的测量仪器，它可以显示电压随时间变化的波形图像。
在电路调试、信号分析以及故障排除等方面都有着重要的作用。
本实验旨在通过对示波器的调整与使用，掌握示波器的基本原理和操作技巧。
一、示波器的调整1. 通道校准示波器的通道校准是确保示波器能够准确显示输入信号的关键步骤。
首先，将示波器的输入通道连接到标准信号源，如函数发生器。
然后，调整示波器的垂直灵敏度和偏移量，使得示波器显示的波形与标准信号源输出的波形一致。
通过这一步骤，可以保证示波器的垂直尺度和零点的准确性。
2. 水平校准水平校准是为了确保示波器的水平扫描速度和时间基准的准确性。
在进行水平校准前，需要先选择合适的时间基准，如1ms/div或10ms/div。
然后，将示波器的输入通道连接到一个稳定的方波信号源，并调整示波器的水平扫描速度，使得示波器显示的波形的周期与方波信号源的周期一致。
通过水平校准，可以保证示波器的时间测量的准确性。
二、示波器的使用1. 波形观察示波器的主要功能是观察电压随时间变化的波形。
在使用示波器观察波形时，首先需要连接待测电路的信号源到示波器的输入通道。
然后，调整示波器的垂直灵敏度和水平扫描速度，使得波形的幅值和周期适合显示在示波器的屏幕上。
最后，通过观察示波器的屏幕，可以直观地了解待测信号的特征和变化情况。
2. 信号测量示波器不仅可以观察波形，还可以对信号进行各种测量。
例如，示波器可以测量信号的幅值、频率、周期、占空比等。
在进行信号测量时，需要先选择合适的测量功能，并将示波器的测量参数进行设置。
然后，示波器会自动对信号进行测量，并在屏幕上显示出相应的测量结果。
通过信号测量，可以更加精确地了解待测信号的特性。
3. 故障排除示波器在故障排除中也起到了重要的作用。
当电子设备出现故障时，可以通过示波器观察各个信号的波形，从而判断出故障的原因和位置。
模拟示波器的调节与使用实验报告
模拟示波器的调节与使用实验报告模拟示波器的调节与使用实验报告作者：写手在本次实验中，我们将探索模拟示波器的调节与使用。
模拟示波器是一种用于显示电压信号波形的仪器，它可以帮助工程师和电子技术人员进行电路故障排查和信号分析。
在这篇报告中，我将从简单到复杂的方式来介绍模拟示波器的基础操作，并分享我的观点和理解。
一、调节示波器的初始设置在开始使用模拟示波器之前，我们首先需要进行初始设置。
以下是一些基本设置步骤：1. 连接电路：将信号源正确地连接到示波器的输入端，确保电路正确地接地和供电。
2. 设置触发模式：触发模式用于确定示波器何时开始采样并显示波形。
在大多数情况下，我们选择边沿触发模式，并设置合适的触发电平和触发边沿。
3. 设置时间基准：时间基准决定了水平方向上波形的显示速率。
我们可以根据需要选择合适的时间范围和水平方向的移动。
4. 设置垂直幅度：垂直幅度决定了波形在垂直方向上的显示尺度。
我们需要根据信号的幅度范围来调节垂直放大系数，以保证波形能够完整显示在示波器屏幕上。
5. 调整触发电平和触发边沿：为了确保波形能够稳定地触发，我们需要根据信号的幅度和频率来调整触发电平和触发边沿。
通过逐步按照以上步骤进行调节，我们可以获得稳定和清晰的波形显示。
二、使用示波器进行信号分析一旦示波器的基本设置完成，我们就可以开始使用示波器进行信号分析了。
以下是一些常见的操作和技巧：1. 观察信号波形：将示波器的探头正确地连接到信号源上，观察信号的波形特征。
我们可以通过调节时间基准、垂直幅度和触发设置来获得更清晰和合适的显示。
2. 测量信号参数：示波器可以测量信号的各种参数，如幅值、频率、周期、占空比等。
我们可以使用示波器的测量功能来获得这些参数，并进行进一步的分析。
3. 触发外部事件：示波器可以通过外部触发源来触发波形的显示。
这对于观察特定的信号事件非常有用，比如捕捉特定的脉冲信号或触发特定的电路行为。
4. 使用存储功能：许多示波器具有存储功能，可以将捕获的波形保存到内部或外部存储器中，以便进一步的分析和比较。
实验二 示波器的调节和使用
实验二示波器的调节和使用示波器是一种用途广泛的电子仪器，用它可以直接观察电信号的波形，也能测定电压信号的幅度、周期和频率等参数。
用双踪示波器还可以测量两个电信号之间的时间差或相位差。
配合各种传感器，它还可以用来观察各种非电量的变化过程。
由于电子射线的惯性很小，因此示波器可以在很高的频率范围内工作，采用高增益的放大器可以观察微弱信号。
示波器具有多种类型和型号，它们的基本原理是相同的。
示波器的具体电路比较复杂，需要具备一定的电子学基础知识方能掌握，不是本实验的讨论范围。
本实验仅限于学习示波器的基本使用方法。
【实验目的】1．了解示波器的主要组成部分以及示波器的波形显示原理。
2.学习用示波器观测电信号和李萨如图形。
3．学习利用比较法测量电信号的方法.【实验仪器】双踪示波器、信号发生器等。
信号发生器提供示波器观察波形用的各种信号电压。
一般均输出正弦波，有的可输出各种波形(例如方波、三角波等)；对同一种波形又可输出各种不同频率。
信号发生器的型号不同，面板上的旋钮也不相同，使用时要看清面板上标明的符号，弄清各旋钮与接线柱的作用后，再按仪器规定的要求使用。
【实验原理】1．示波器的基本结构示波器动态显示物理量随时间变化的基本思路是将这些变化量转换成随时间变化的电压,加在电极板上，极板间形成相应的变化电场，使进入这变化电场的电子运动情况相应地随时间变化，最后把电子运动的轨迹用荧光屏显示出来。
示波器主要由示波管和复杂的电子线路组成。
这里只介绍示波器的基本结构和扫描整步功能。
示波器包括：示波管、扫描和整步系统、电压放大和电源系统。
（1）示波管示波管是示波器的心脏，其内部结构如图2-1所示，主要由安装在高真空玻璃管中的电子枪、偏转板和荧光屏3个部分组成，全部密封在玻璃外壳内，里面抽成高真空。
电子枪由灯丝、阴极、控制栅极、第l阳极和第2阳极等5部分组成。
电子枪用来发射电子束；偏转板用来控制电子束图2-1 示波管及示波器电路方框1.灯丝2.阴极3.栅极4.第二阳极5.第一阳极6.Y轴偏转板7.X轴偏转板运动；电子束打到荧光屏上使荧光屏发光，显示出要观察的电压波形。
示波器调节及应用实验报告
示波器调节及应用实验报告实验报告：示波器调节及应用1. 实验目的本实验的目的主要有两个方面：一方面是学习如何正确调节示波器的各项参数，另一方面是掌握示波器的基本应用。
2. 实验仪器(1) 示波器(2) 波形发生器(3) 示波器探头(4) 信号电缆(5) 电阻(6) 电容(7) 万用表3. 实验原理示波器是一种用于显示电压波形的仪器，它通过探头将待测电压转换为电流信号后输入示波器，再由示波器将电流信号转换为电压信号并在示波器屏幕上进行显示。
示波器的调节参数主要有：触发电平、触发模式、探头系数、时间基准、垂直灵敏度等。
其中，触发电平和触发模式用于控制示波器在垂直方向上显示的起始点；探头系数用于校正示波器的显示准确度；时间基准用于控制示波器的水平方向上的波形频率；垂直灵敏度用于控制示波器对输入电压的放大倍数。
4. 实验步骤(1) 首先连接好实验装置，将波形发生器的输出信号接入示波器的输入通道。
(2) 调节触发电平和触发模式，使示波器屏幕上的波形稳定并清晰可见。
(3) 调节探头系数，将示波器的显示与实际的输入信号匹配。
(4) 调节时间基准，改变显示的波形频率，观察示波器屏幕上波形的变化。
(5) 调节垂直灵敏度，改变示波器对输入信号的放大倍数，观察波形的变化。
5. 实验结果与分析通过以上步骤的调节，我们成功地将示波器调节到了合适的参数状态，并显示了波形发生器输出的正弦波信号。
观察到的波形与实际电压信号基本一致，表明示波器的调节参数基本正确。
在调节触发电平和触发模式时，我们发现只有当触发电平与输入信号的峰值相对应，同时触发模式选择合适时，示波器才能稳定显示波形。
调节探头系数时，我们注意到示波器的显示与实际输入信号的关系，选择适当的探头系数能够保证显示的准确性。
调节时间基准时，我们改变时间基准的大小，发现随着时间基准的增大或减小，波形频率也相应增大或减小，这与我们的预期一致。
调节垂直灵敏度时，我们发现示波器对输入信号的放大倍数与垂直灵敏度的选择有关，较大的垂直灵敏度可以获得更大的放大倍数。
示波器的调节与使用
数字示波器的调节与使用一、实验目的1.了解示波器的结构与示波原理2.掌握示波器的使用方法，学会用示波器观测各种电信号的波形3.学会用示波器测正弦交流信号的电压幅值及频率4.学会用李萨如图法，测量正弦信号频率二、实验仪器RIGOL DS1000E型数字存储示波器，ＤＧ１０２２函数波形发生器三、实验原理1、双踪示波器的原理：双踪示波器控制电路主要包括：电子开关、垂直放大电路、水平放大电路、扫描发生器、同步电路、电源等。
Y CH1Y CH2图1. 双踪示波器原理方框图其中，电子开关使两个待测电压信号YCH1和YCH2周期性地轮流作用在Y偏转板，这样在荧光屏上忽而显示YCH1信号波形，忽而显示YCH2信号波形。
由于荧光屏荧光物质的余辉及人眼视觉滞留效应，荧光屏上看到的是两个波形。
如果正弦波与锯齿波电压的周期稍不同，屏上出现的是一移动的不稳定图形，这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的。
为了获得一定数量的完整周期波形，示波器上设有“time/div”调节旋钮，用来调节锯齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波形。
当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形，但由于环境或其他因素的影响，波形会移动，为此示波器内装有扫描同步电路，同步电路从垂直放大电路中取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”。
如果同步电路信号从仪器外部输入，则称为“外同步”。
2．示波器显示波形原理：如果在示波器的YCH1或YCH2端口加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，当锯齿波电压的变化周期与正弦电压的变化周期相等时，则在荧光屏上将显示出完整周期的正弦波形，如图2所示。
如果在示波器的YCH1、YCH2端口同时加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，则在荧光屏上将得到两个正弦波。
