悬挑卸料平台施工方案

悬挑卸料平台施工方案

悬挑卸料平台施工方案1. 引言悬挑卸料平台,也称为悬挑卸料层架,是一种用于在建筑施工现场上方供应材料的设备。

它通过悬挑在施工建筑物上方,可以实现将材料从地面或运输设备上卸到需要的位置。

本文将介绍悬挑卸料平台的施工方案,包括方案设计、施工步骤和安全措施等方面的内容。

2. 方案设计悬挑卸料平台的设计需要综合考虑施工建筑物的结构特点、工作环境和材料的卸载要求等因素。

以下是悬挑卸料平台施工方案的设计要点:2.1 平台结构悬挑卸料平台的结构一般由钢材构成,通过钢梁、钢柱和钢板等组成一个平面平台。

平台的尺寸需要根据实际需求进行确定,确保能够容纳要卸载的材料,并保证平台的稳定性和承载能力。

2.2 悬挑形式悬挑卸料平台可以采用单向悬挑或双向悬挑形式。

单向悬挑适用于材料只需卸载到一侧的情况,而双向悬挑则适用于材料需要卸载到两侧的情况。

悬挑长度需要根据实际情况进行测算,确保能够覆盖到要卸载的位置。

2.3 卸载方式卸载方式包括手动卸载和机械卸载两种。

手动卸载适用于轻型材料,如砖块和木板等,而机械卸载适用于重型材料,如钢梁和混凝土块等。

根据实际需求确定卸载方式,并提供相应的设备和工具。

2.4 安全设施悬挑卸料平台需要提供足够的安全设施,以保证施工人员的安全。

安全设施包括护栏、安全网和防滑材料等,在施工过程中起到保护作用。

3. 施工步骤悬挑卸料平台的施工步骤如下:3.1 准备施工材料和工具在开始施工前,需要准备好所需的施工材料和工具,包括钢材、螺栓、焊接机和起重设备等。

3.2 安装支撑结构首先,在建筑施工现场搭建支撑结构,确保能够支撑悬挑卸料平台的重量和承载能力。

3.3 安装平台结构根据设计要求,安装悬挑卸料平台的钢梁、钢柱和钢板等结构,确保平台的稳定性和平整度。

3.4 安装安全设施在平台的边缘安装护栏和安全网等安全设施,以确保施工人员在平台上的安全。

3.5 进行试验和调整完成平台的安装后,进行负载试验和平台调整,确保平台能够满足设计要求和施工需求。

悬挑式卸料平台专项施工方案

悬挑式卸料平台专项施工方案

悬挑式卸料平台专项施工方案一、工程概述悬挑式卸料平台是一种广泛应用于建筑工地的临时搭建设施,用于高处作业,提高工作效率。

本文将介绍悬挑式卸料平台专项施工方案,以确保施工过程的安全性和高效性。

二、方案设计1. 方案概述悬挑式卸料平台专项施工方案包括平台结构设计、材料选用、施工流程和安全措施等方面内容。

在设计过程中,需充分考虑施工现场的环境特点和具体需求,确保施工方案的可行性和有效性。

2. 平台结构设计根据实际需求和工程要求,选择合适的悬挑式卸料平台结构。

通常采用悬挑式钢结构,包括主梁、支撑柱、横向支撑杆等。

结构设计需满足强度和稳定性要求,确保平台的安全可靠性。

3. 材料选用选择高质量的钢材作为悬挑式卸料平台的主要材料。

钢材具有强度高、耐久性好等特点,能够满足高强度作业的要求。

同时,考虑到施工现场的环境特殊性,需对钢材进行防腐处理,延长使用寿命。

4. 施工流程悬挑式卸料平台的施工流程包括平台组装、安装、调试等环节。

在施工过程中,需要严格按照设计要求进行操作,确保每一步的正确性和安全性。

同时,需协调好各个工种之间的合作,确保施工进度和质量。

5. 安全措施在悬挑式卸料平台的施工过程中,必须严格遵守相关的安全规范和措施。

包括但不限于以下几点:- 悬挑式卸料平台的搭建和使用必须由专业人员进行,严禁无证搭建和使用。

- 施工人员必须佩戴合格的安全防护用具,包括安全帽、安全带等。

- 在悬挑平台上作业时,必须设置防护栏杆和网罩,防止人员坠落。

- 定期检查悬挑式卸料平台的稳定性和结构安全性,发现问题及时修复或更换。

三、施工实施1. 施工前准备进行悬挑式卸料平台的施工前,需组织施工人员进行专项培训,了解施工方案的具体要求和安全措施。

同时,需制定详细的施工计划,明确施工过程中存在的风险及相应对策。

2. 施工过程根据施工计划和方案要求,按照先后顺序进行平台组装、安装和调试。

在每个环节中,施工人员必须严格按照要求进行操作,确保安全和质量。

悬挑卸料平台施工方案

悬挑卸料平台施工方案

悬挑卸料平台施工方案一、施工前准备工作。

在进行悬挑卸料平台的施工前,首先需要对施工现场进行全面的勘测和评估。

确定施工平台的位置和尺寸,以及周围环境的情况,包括地基承载能力、风荷载、地震烈度等相关参数。

同时,还需要对悬挑卸料平台的设计图纸进行详细审查,确保施工方案的可行性和安全性。

二、悬挑卸料平台的搭建。

1. 地基处理,根据勘测结果,对施工地基进行必要的处理,确保地基的承载能力和稳定性。

在地基处理完毕后,进行地基基础的浇筑和固定。

2. 主体结构搭建,根据设计图纸,按照施工方案进行主体结构的搭建。

在搭建过程中,需要严格按照规范要求进行操作,确保结构的牢固和稳定。

3. 安全防护设施的设置,在悬挑卸料平台的施工过程中,需要设置必要的安全防护设施,包括扶手、护栏、安全网等,确保施工人员的安全。

4. 材料运输和安装,将所需的材料运输至施工现场,并按照设计要求进行安装,确保悬挑卸料平台的结构完整和稳定。

三、施工过程中的安全措施。

1. 施工人员的安全培训,在施工前,对参与施工的人员进行必要的安全培训,包括施工操作规程、安全防护设施的使用方法等。

2. 安全监测和检查,在施工过程中,需要不断对悬挑卸料平台的结构进行安全监测和检查,确保施工过程中不出现安全隐患。

3. 施工现场的安全管理,严格控制施工现场的进出人员和车辆,确保施工现场的秩序和安全。

四、施工结束后的验收和保养。

1. 施工结束后,需要对悬挑卸料平台进行全面的验收,确保施工质量符合设计要求和规范要求。

2. 对悬挑卸料平台进行必要的保养和维护,延长其使用寿命。

定期检查安全防护设施的完好情况,及时处理损坏和老化的部件。

3. 在悬挑卸料平台使用过程中,定期进行安全检查和维护,确保其安全可靠的使用。

总结:悬挑卸料平台的施工是一个复杂的工程,需要严格按照施工方案进行操作,确保施工过程中的安全和质量。

只有做好施工前的准备工作,严格按照规范要求进行搭建和安装,以及做好施工后的验收和保养工作,才能保证悬挑卸料平台的安全可靠使用。

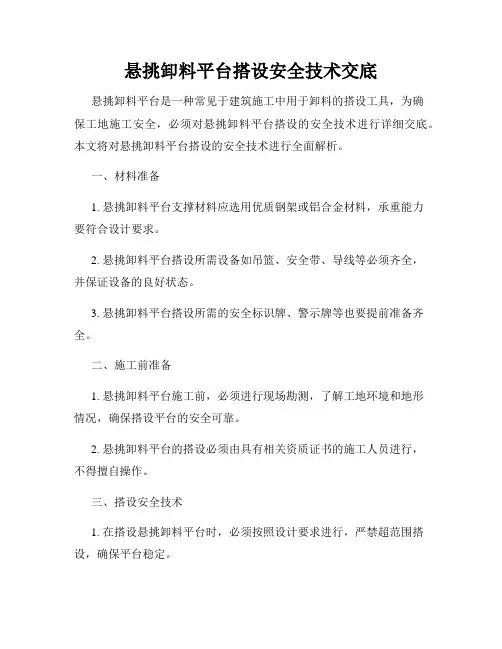

悬挑卸料平台搭设安全技术交底

悬挑卸料平台搭设安全技术交底

悬挑卸料平台搭设安全技术交底悬挑卸料平台是一种常见于建筑施工中用于卸料的搭设工具,为确保工地施工安全,必须对悬挑卸料平台搭设的安全技术进行详细交底。

本文将对悬挑卸料平台搭设的安全技术进行全面解析。

一、材料准备1. 悬挑卸料平台支撑材料应选用优质钢架或铝合金材料,承重能力要符合设计要求。

2. 悬挑卸料平台搭设所需设备如吊篮、安全带、导线等必须齐全,并保证设备的良好状态。

3. 悬挑卸料平台搭设所需的安全标识牌、警示牌等也要提前准备齐全。

二、施工前准备1. 悬挑卸料平台施工前,必须进行现场勘测,了解工地环境和地形情况,确保搭设平台的安全可靠。

2. 悬挑卸料平台的搭设必须由具有相关资质证书的施工人员进行,不得擅自操作。

三、搭设安全技术1. 在搭设悬挑卸料平台时,必须按照设计要求进行,严禁超范围搭设,确保平台稳定。

2. 悬挑卸料平台搭设过程中,必须设置专人进行监督,及时发现问题并进行整改。

3. 悬挑卸料平台搭设完毕后,必须进行定期检查和维护,确保平台整体结构的稳定性。

四、施工规范1. 在悬挑卸料平台上进行卸料作业时,必须严格按照工艺规范进行操作,确保卸料过程安全顺利。

2. 悬挑卸料平台使用过程中,必须严格遵守相关安全规章制度,不得违反操作规程。

3. 如有发现悬挑卸料平台存在安全隐患,必须立即报告相关负责人进行处理,绝不可擅自处理。

通过以上安全技术交底,相信大家对悬挑卸料平台搭设的安全技术有了更深入的了解。

在施工中,只有严格按照规范操作,才能确保工地施工的安全顺利进行。

希望广大从业人员能够时刻关注安全问题,做到安全施工,共同营造一个安全稳定的工作环境。

悬挑式卸料平台施工方案

悬挑式卸料平台施工方案

悬挑式卸料平台施工方案一、施工准备1.选址:选取安全可靠的平地作为悬挑式卸料平台的安装基地,确保地基承载能力满足要求。

2.设计:根据需求,确定悬挑式卸料平台的尺寸、荷载要求等技术参数,并委托专业设计公司进行设计。

3.材料准备:根据设计要求,提前准备悬挑式卸料平台所需的钢材、螺栓、焊条等材料。

二、制作悬挑式卸料平台的构件1.悬挑梁:根据设计要求,对钢材进行切割、焊接,组装成悬挑梁的构件,确保焊接牢固。

2.支撑结构:根据悬挑梁的设计,制作相应的支撑结构,确保其稳定可靠。

3.卸料平台:根据设计要求,对钢板进行切割、焊接,组装成卸料平台的构件,确保平整度和承载能力。

三、基础施工1.地基处理:清除基地上的杂物和草皮,并进行平整处理。

2.基坑开挖:根据悬挑式卸料平台设计要求,开挖基坑,并保持坑底平整。

3.基础施工:在基坑内浇筑混凝土基础,按照设计要求设置预埋件。

四、悬挑式卸料平台安装1.支撑结构安装:根据设计图纸,将支撑结构按照预埋件位置进行安装,确保稳定牢固。

2.悬挑梁安装:使用吊装设备将悬挑梁安装到支撑结构上,并进行调整,保持平直。

3.卸料平台安装:将卸料平台安装到悬挑梁上,并进行调整,保持平整度。

五、安全措施1.施工现场设置标识牌,提醒工人注意安全。

2.施工人员佩戴安全帽和安全绳,确保施工过程中的人身安全。

3.严禁在施工过程中乱堆放杂物,确保施工场地的整洁和通行畅通。

4.施工现场设置围挡和安全警示线,防止他人无故闯入施工区域。

通过以上施工方案,可以保证悬挑式卸料平台的安全使用和稳定性能。

在施工过程中,务必严格按照设计和安全操作规范进行操作,确保施工质量和人员安全。

同时,在使用悬挑式卸料平台时,也要注意遵守操作规程,确保卸货过程中的安全和效率。

建筑工程悬挑卸料平台方案

建筑工程悬挑卸料平台方案

建筑工程悬挑卸料平台方案一、悬挑卸料平台设计的背景悬挑卸料平台是一种用于建筑工程中悬挑结构内的卸料和搬运作业的平台设施。

在建筑工程中,悬挑结构是一种常见的结构形式,它可以有效地节省空间,提高建筑的美观性和功能性。

然而,悬挑结构内的卸料和搬运作业通常比较困难,需要设计和建造合适的卸料平台来满足这些作业的需求。

因此,设计和建造一种安全、高效的悬挑卸料平台对于建筑工程来说非常重要。

本文将就悬挑卸料平台的设计原则、结构形式、安全措施等方面进行探讨,并提出一种符合实际需求的悬挑卸料平台方案。

二、悬挑卸料平台的设计原则1. 安全性:悬挑卸料平台需要具备良好的结构稳定性和安全性,能够承受卸料和搬运作业带来的重量和冲击力。

2. 高效性:悬挑卸料平台应设计合理,能够提高卸料和搬运作业的效率,减少人力资源的浪费。

3. 经济性:悬挑卸料平台的设计和建造应符合成本效益的原则,既要满足实际需求,又要尽可能减少投入。

4. 可持续性:悬挑卸料平台的设计应尽可能考虑节能、环保等可持续发展的因素,降低对环境的影响。

三、悬挑卸料平台的结构形式1. 桁架式悬挑卸料平台:这种结构形式采用桁架支撑,可以有效地增加平台的稳定性和承重能力。

桁架结构采用轻型钢材料,具有重量轻、耐用等特点,容易进行组装和拆卸。

2. 悬臂式悬挑卸料平台:这种结构形式采用悬臂支撑,可以有效地利用空间,将平台尽可能伸展到悬挑结构内部。

悬臂式悬挑卸料平台适用于要求伸展距离较长的卸料和搬运作业。

3. 钢筋混凝土悬挑卸料平台:这种结构形式采用钢筋混凝土材料,具有良好的承载能力和耐用性,适用于需要大承载能力的卸料和搬运作业。

根据具体的工程情况和要求,可以选择上述不同的结构形式进行设计和建造。

四、悬挑卸料平台的安全措施1. 承载能力:悬挑卸料平台的设计需要满足承载能力的要求,能够承受卸料和搬运作业的重量和冲击力,避免发生塌方和其他事故。

2. 防护装置:悬挑卸料平台需要设置相关的防护装置,保护工作人员和设备不受外部环境的影响,确保作业安全。

悬挑式卸料平台施工方案(3篇)

悬挑式卸料平台施工方案(3篇)

第1篇1. 工程名称:XX项目悬挂式卸料平台施工2. 工程地点:XX省XX市XX项目施工现场3. 工程规模:本工程涉及多个楼层,共计XX个悬挂式卸料平台。

4. 工程内容:包括悬挂式卸料平台的安装、调试、验收及维护。

5. 工程特点:- 施工环境复杂,高空作业多;- 施工空间有限,需精确计算;- 施工周期短,需高效完成。

二、施工准备1. 技术准备(1)熟悉图纸和施工规范,了解悬挂式卸料平台的结构和安装要求;(2)对施工人员进行技术交底,确保施工人员掌握相关技术和安全操作规程;(3)对施工设备进行检查和维护,确保设备完好。

2. 材料准备(1)悬挂式卸料平台:根据设计图纸和施工要求,准备相应型号和数量的悬挂式卸料平台;(2)紧固件:螺栓、螺母、垫圈等;(3)其他材料:钢丝绳、安全绳、防护网等。

3. 人员准备(1)成立施工队伍,明确各岗位人员职责;(2)对施工人员进行安全教育和培训;(3)配备足够的安全防护用品。

三、施工工艺1. 施工流程(1)现场勘查:了解施工现场情况,确定施工方案;(2)设备进场:将悬挂式卸料平台及配件运至施工现场;(3)安装准备:检查设备、材料,准备施工工具;(4)平台安装:按照设计图纸和施工规范进行安装;(5)调试验收:对安装完成的悬挂式卸料平台进行调试和验收;(6)施工结束:清理施工现场,做好收尾工作。

2. 施工要点(1)平台安装:- 根据设计图纸和现场实际情况,确定平台安装位置;- 使用水平仪、卷尺等工具,确保平台安装水平;- 安装螺栓时,注意紧固力度,防止松动;- 安装完成后,进行自检和互检,确保安装质量。

(2)调试验收:- 对悬挂式卸料平台进行试运行,检查其运行是否平稳、可靠;- 检查平台的安全性,包括钢丝绳、安全绳、防护网等;- 对发现的问题进行整改,确保平台符合要求。

四、安全措施1. 安全教育(1)对施工人员进行安全教育和培训,提高安全意识;(2)定期开展安全检查,确保施工安全。

悬挑卸料平台搭设及安拆流程

悬挑卸料平台搭设及安拆流程

悬挑卸料平台搭设及安拆流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!悬挑卸料平台是施工现场常搭设各种临时性的操作台和操作架,一般用于材料的周转。

悬挑卸料平台搭设方案

悬挑卸料平台搭设方案

悬挑卸料平台搭设方案1.设计悬挑卸料平台的基本参数:首先,需要根据实际需求确定悬挑卸料平台的载荷能力、卸货高度、悬挑长度等基本参数。

载荷能力应根据卸货物体的重量来确定,卸货高度和悬挑长度应根据实际卸货场地的情况来考虑。

2.选择适当的设备:根据悬挑卸料平台的基本参数,在市场上选择适当的设备。

通常,悬挑卸料平台由主体架和悬挑臂组成,主体架需要具备足够的稳定性和承载能力,悬挑臂需要具备足够的伸缩性和承载能力。

此外,还需要选择适当的控制系统和动力系统,以确保悬挑卸料平台的卸载过程稳定可靠。

3.准备施工场地:在施工场地上安装悬挑卸料平台之前,需要进行必要的准备工作。

首先,清理施工场地,确保没有杂物和障碍物。

然后,进行必要的地基工程,确保施工场地的稳定性和承载能力。

4.安装悬挑卸料平台:根据设备的安装说明,将悬挑卸料平台的主体架和悬挑臂安装在施工场地上。

在安装过程中,需要确保设备的稳定性和平衡性,以及各个部件的正确连接和固定。

5.调试和测试:在悬挑卸料平台安装完成后,需要进行调试和测试工作。

首先,对悬挑卸料平台的控制系统和动力系统进行测试,确保其正常工作。

然后,对悬挑卸料平台进行负载测试和卸货测试,确保其卸货过程的稳定可靠。

6.运营和维护:悬挑卸料平台安装完成后,可以投入运营使用。

在运营过程中,需要定期对设备进行检查和维护,确保其正常运行。

同时,还需要对设备进行清洁和保养,延长其使用寿命。

总之,悬挑卸料平台的搭设方案包括确定基本参数、选择适当的设备、准备施工场地、安装设备、调试和测试、运营和维护等步骤。

通过科学合理的搭设方案,可以有效提高货物卸载的效率和安全性。

最新悬挑式卸料台搭设方案

最新悬挑式卸料台搭设方案

悬挑式卸料台搭设方案悬挂卸料平台搭设方案根据工程推进的需要,需要在楼层相应位置搭设悬挂式卸料平台,以供搂层内模板、方料及钢管材料往上周转之用。

此料台为活动式卸料平台,可以在各楼层不同位置进行安装和拆除。

具体方案如下:悬挂式卸料平台的外伸悬挑长度为3.70m,料台宽度为3.0m,主梁采用[16a号槽钢U口水平放置,与砼板的锚固段长度为1.30m,锚固段采用预埋Ф16的圆钢固定或采用双钢管压住槽钢末端的方式,斜拉钢丝绳的型号为:6×37+1钢丝绳,直径19.5mm。

次梁采用[14b号槽钢U口水平或Ф48×3.5钢管@500mm。

料台临空三面搭设钢管安全栏杆,栏杆的高度为1.20m,为两道Ф48×3.5钢管间距600mm,料台具体计算书附后:计算依据《建筑施工安全检查标准》(JGJ59-99)和《钢结构设计规范》(GB50017-2003)。

悬挂式卸料平台的计算参照连续梁的计算进行。

由于卸料平台的悬挑长度和所受荷载都很大,因此必须严格地进行设计和验算。

平台水平钢梁(主梁)的悬挑长度3.70m,悬挑水平钢梁间距(平台宽度)3.00m。

次梁采用[14b号槽钢U口水平,主梁采用[16a号槽钢U口水平,次梁间距1.00m。

容许承载力均布荷载2.00kN/m2,最大堆放材料荷载10.00kN。

一、次梁的计算次梁选择[14b号槽钢U口水平,间距1.00m,其截面特性为面积A=21.31cm2,惯性距Ix=609.40cm4,转动惯量Wx=87.10cm3,回转半径ix=5.35cm 截面尺寸 b=60.0mm,h=140.0mm,t=9.5mm1.荷载计算(1)面板自重标准值:标准值为0.30kN/m2;Q1 = 0.30×1.00=0.30kN/m(2)最大容许均布荷载为2.00kN/m2;Q2 = 2.00×1.00=2.00kN/m(3)型钢自重荷载 Q3=0.16kN/m经计算得到,静荷载计算值 q = 1.2×(Q1+Q2+Q3) = 1.2×(0.30+2.00+0.16) = 2.96kN/m经计算得到,活荷载计算值 P = 1.4×10.00=14.00kN2.内力计算内力按照集中荷载P与均布荷载q作用下的简支梁计算,内侧钢丝绳不计算,计算简图如下最大弯矩M的计算公式为经计算得到,最大弯矩计算值 M = 2.96×3.002/8+14.00×3.00/4=13.83kN.m3.抗弯强度计算其中x ——截面塑性发展系数,取1.05;[f] ——钢材抗压强度设计值,[f] = 205.00N/mm2;经过计算得到强度=13.83×106/(1.05×87100.00)=151.18N/mm2;次梁的抗弯强度计算 < [f],满足要求!4.整体稳定性计算[主次梁焊接成整体此部分可以不计算]其中 b ——均匀弯曲的受弯构件整体稳定系数,按照下式计算:经过计算得到b=570×9.5×60.0×235/(3000.0×140.0×235.0)=0.77由于b大于0.6,按照《钢结构设计规范》(GB50017-2003)附录B其值用b'查表得到其值为0.699经过计算得到强度=13.83×106/(0.699×87100.00)=227.15N/mm2;次梁的稳定性计算 > [f],不满足要求!二、主梁的计算卸料平台的内钢绳按照《建筑施工安全检查标准》作为安全储备不参与内力的计算。

悬挑卸料平台方案

悬挑卸料平台方案

悬挑卸料平台方案悬挑卸料平台是一种应用广泛的货物卸载设备。

它可以用于各种类型的质量较小、体积较大的货物的卸载和搬运。

除此之外,由于它的安全性和操作方便性,悬挑卸料平台也被广泛应用于建筑、装修、维修、清洁等领域。

在本文中,我们将介绍一个典型的悬挑卸料平台方案,包括其设计特点、安装方式、操作规范和维护保养等方面的内容。

设计特点这个悬挑卸料平台的设计主要特点有以下几个方面:1. 钢结构设计,具有较高的承重能力和稳定性。

2. 独特的升降系统,可以使货物升降平稳、快速,并且具有较高的精度和可控性。

3. 安全防护机制完善,具有多种安全保护装置,如紧急停止按钮、安全护栏等。

4. 操作简单、灵活,可以手动控制货物的升降和移动,也可以配备远程控制装置,便于操作者进行卸货操作。

安装方式这个悬挑卸料平台的安装方式主要有两种:1. 嵌入式安装:将悬挑卸料平台嵌入到建筑物中,使其重心稳定,可以固定在墙体上,也可以采用地下安装方式,保持货物卸载时平台与地面齐平。

2. 吊装式安装:将悬挑卸料平台通过起重机吊装,将其放置在建筑物外部,可以在高空进行货物的卸载和搬运,同时保持卸载平面水平。

操作规范为了确保悬挑卸料平台的安全运行和延长平台使用寿命,必须遵守以下操作规范:1. 在卸载过程中,必须保持货物均匀分布在平台上,并确保不超载。

2. 经过一段时间使用后,必须对悬挑卸料平台进行维护保养,清洁平台表面,检查操作系统是否正常,紧固安全连接件。

3. 悬挑卸料平台在暴风雨等恶劣天气下不能使用,同时还要注意避免在风速较大的环境中使用。

维护保养为了确保悬挑卸料平台的安全运行,需要定期进行维护保养,具体包括以下几个方面:1. 清洁平台表面,防止积尘污染,同时可以及时发现损坏、磨损等问题。

2. 检查平台的电源系统、动力系统和控制系统是否正常,如果有问题要及时予以修复。

3. 保养液压系统、升降系统、移动系统等各个部位,注意润滑油的更换和清洗。

4. 定期检查悬挑卸料平台的各个部位是否受到损坏或磨损,需要及时更换零部件并进行维护修复。

悬挑式卸料平台搭设方案知识讲解

悬挑式卸料平台搭设方案知识讲解

悬挑式卸料平台搭设方案知识讲解一、悬挑式卸料平台的基本结构支架系统:支架系统是悬挑式卸料平台的主体结构,它支撑着卸料桥坑和卸料机构的安装。

支架系统采用钢结构,通常由立柱和横梁组成,具有足够的承重能力和稳定性。

卸料桥坑:卸料桥坑是货物卸载的区域,通常具有一定的宽度和深度,以容纳运输设备和卸料机构。

卸料桥坑可以分为固定式和可移动式两种。

卸料机构:卸料机构用于将货物从运输设备上卸载到地面上。

常见的卸料机构有卸料斗、传送带、液压卸料装置等。

根据具体的需要,可以选择不同种类的卸料机构。

运输设备:运输设备用于将货物从卸料机构上运输到指定的地点。

常见的运输设备有叉车、输送机、悬挂链皮带机等。

运输设备通常具有自动化功能,可以提高装卸货物的速度和效率。

二、悬挑式卸料平台的搭设步骤1.设计阶段:在进行悬挑式卸料平台搭设之前,需要进行详细的设计。

设计人员需要考虑货物类型、卸料要求、卸料量等因素,确定支架系统的结构和尺寸,选择适合的卸料机构和运输设备。

2.地基处理:地基处理是为了确保支架系统的稳定性和安全性。

在选择悬挑式卸料平台的安装位置后,需要对地基进行处理,如基础开挖、夯实土壤等。

3.支架安装:支架系统的安装是悬挑式卸料平台搭设的核心步骤。

支架的安装需要按照设计图纸进行,确保立柱垂直、横梁平整、连接紧固。

4.卸料桥坑建设:根据设计要求,进行卸料桥坑的开挖和整理。

卸料桥坑可以采用混凝土浇筑,也可以使用钢板焊接,根据具体情况选择合适的方法。

5.卸料机构和运输设备安装:根据设计要求,安装卸料机构和运输设备。

根据卸料方式和货物类型,选择合适的卸料机构,进行调试和安装。

运输设备的安装需要确保其和支架系统的协调运作。

6.调试和试运行:完成悬挑式卸料平台的搭设后,需要进行调试和试运行。

检查支架系统、卸料机构和运输设备的安装情况,进行功能测试和安全检查,确保一切正常后,进行试运行。

三、悬挑式卸料平台的注意事项1.设计要合理:在进行悬挑式卸料平台的设计时,需要充分考虑货物类型、卸料要求、工作环境等因素,选择合适的结构和设备。

悬挑卸料平台施工方案

悬挑卸料平台施工方案

悬挑卸料平台施工方案悬挑卸料平台是用于对高楼外墙进行施工和维修的设备,它可以在高空作业的同时保证施工人员的安全。

以下是我们的施工方案。

一、前期准备工作1.施工方案的设计与制定,确保悬挑卸料平台可以有效地满足施工要求。

2.配备施工所需的材料和设备,包括钢管、螺杆、钢丝绳、电动机等。

3.组织施工队伍,明确各人员的职责和任务。

二、基础施工1.根据设计要求,在高楼外墙上钻孔打桩,形成悬挑卸料平台的基础。

2.将钢管插入钻孔内,通过螺杆将其与地面固定。

三、主体架设1.在地面上组装悬挑卸料平台的主体框架。

2.使用起重机将主体框架吊装到基础上,并进行固定。

3.根据设计要求,调整主体框架的水平度和垂直度。

四、悬挑安装1.使用起重机将悬挑部分安装到主体框架上,并进行固定。

2.根据设计要求,调整悬挑部分的水平度和垂直度。

五、电气布线1.根据设计要求,进行电气布线。

2.安装电动机,确保悬挑卸料平台的正常运行。

六、试运行和检验1.启动电动机,测试悬挑卸料平台的运行情况,包括上下运行、左右摆动等。

2.进行负载试验,确保悬挑卸料平台能够承受预定的工作荷载。

3.进行安全检验,包括检查各部件是否牢固、电气是否正常等。

七、施工作业1.施工人员在悬挑卸料平台上进行外墙施工。

2.各施工人员必须佩戴安全帽、安全绳等防护设备,并严格按照安全操作规程进行作业。

八、定期检修和维护1.定期对悬挑卸料平台进行检修和维护,确保设备的正常运行。

2.及时更换损坏或老化的部件,确保设备的安全性和稳定性。

以上是我们的悬挑卸料平台施工方案,我们将严格按照此方案进行施工,确保施工质量和施工安全。

悬挑式卸料平台施工方案

悬挑式卸料平台施工方案

悬挑式卸料平台施工方案悬挑式卸料平台是一种广泛应用于工厂、仓库等场所的设备,用于方便货物的卸载和搬运。

下面是一种常见的悬挑式卸料平台施工方案,供参考。

1. 方案概述悬挑式卸料平台施工方案主要包括以下几个步骤:施工准备、平台安装、卸料机构安装、电气配线、试运行等。

2. 施工准备首先需要对卸料平台的施工现场进行勘测和预测。

确定卸料平台的具体位置和尺寸,并按照相关规范和标准进行设计。

之后,制定施工计划,并安排相应的施工队伍和材料。

3. 平台安装根据设计图纸和施工计划,先对平台支撑结构进行安装。

对于大型的悬挑式卸料平台,需使用起重设备进行安装,确保平台能够牢固地固定在墙面或支撑结构上。

然后,安装平台上的护栏及其他保护设施。

4. 卸料机构安装在平台上安装好后,要安装卸料机构,包括升降装置、滑轨、输送设备等。

根据设计要求,按照安装图纸进行正确的安装和调试。

确保卸料机构能够稳定运行,顺畅卸料。

5. 电气配线完成卸料机构的安装后,需要进行电气配线工作。

根据设计要求,进行主控箱与卸料机构的连接,安装控制按钮和指示灯等。

同时,对于大型的悬挑式卸料平台,需要考虑防护措施,如安装过载保护装置、限位开关等。

6. 试运行完成所有安装和调试后,进行试运行。

检查卸料机构的运行状态、稳定性和安全性。

测试所有的控制按钮和指示灯是否正常工作。

如果出现问题,及时调整和修复。

确保卸料平台可以正常工作。

综上所述,悬挑式卸料平台施工方案主要包括施工准备、平台安装、卸料机构安装、电气配线、试运行等步骤。

每个步骤都需进行认真的设计和操作,确保卸料平台能够安全、稳定、高效地运行。

同时,需根据具体的场地和要求进行相应的调整和改进。

悬挑式卸料平台施工方案

悬挑式卸料平台施工方案

悬挑式卸料平台施工方案悬挑式卸料平台是指将卸料平台悬挑在建筑物外立面上,构成一种特殊的卸料方式。

其具有占地面积小、操作简便、卸料高效等优点,被广泛应用于建筑施工、矿山开采、货物仓储等领域。

悬挑式卸料平台的施工方案如下:1. 前期准备:选定施工地点,并根据卸料需求确定卸料平台的尺寸和载重能力。

确定好施工方案后,进行相关材料和设备的采购,包括钢结构材料、钢丝绳、电动葫芦等。

2. 地基处理:根据地基情况,进行地基处理工作,确保地基承重能力满足卸料平台的需要。

3. 安装钢结构:先将钢结构材料按照设计要求进行切割、焊接和热处理,然后进行组装和安装。

安装时,要注意钢结构的水平度和垂直度,以保证卸料平台的稳定性。

4. 安装卸料设备:根据实际需求,安装相应的卸料设备,如电动葫芦、输送带等。

安装时,要确保设备的牢固和稳定,以确保工作的安全和卸料效率。

5. 安全防护:为了确保工作人员的安全,需要对卸料平台进行安全防护措施的设置,比如安装安全护栏、防滑板等。

同时,设立合理的出入口和通道,方便人员进出和维修。

6. 调试和试运行:完成卸料平台的安装后,进行相关设备的调试和试运行,确保设备的正常工作和卸料的顺利进行。

7. 完善附属设施:根据实际需要,对卸料平台周围的附属设施进行完善,比如安装照明设备、消防设备等,以提高施工现场的安全性和便利性。

8. 定期维护保养:卸料平台的长期使用需要进行定期的维护保养工作,包括清洁、润滑和检修等。

及时发现并处理设备的故障和损坏,以确保设备的正常运行。

悬挑式卸料平台的施工方案从前期准备到最后的维护保养,都需要进行仔细的计划和布局,以确保施工过程的安全和顺利进行。

同时,还要根据实际情况进行灵活的调整和改进,以满足不同场景和需求的卸料要求。

悬挑卸料平台专项施工方案

悬挑卸料平台专项施工方案

悬挑卸料平台专项施工方案悬挑卸料平台是一种特殊的卸料设备,常用于建筑施工中的高层建筑物或桥梁等工程中。

本文将为您介绍悬挑卸料平台的专项施工方案,包括前期准备、施工过程及安全预防措施等内容。

一、前期准备1. 施工方案编制:根据具体工程要求,编制悬挑卸料平台施工方案。

方案应包括平台结构设计、材料选用、施工工艺和时间节点等内容,并进行审核和批准。

2. 设备准备:准备所需的施工设备和工具,包括吊装设备、切割机械、焊接设备、脚手架等。

确保设备的安全性和可靠性。

3. 施工材料准备:准备所需的施工材料,包括钢材、木材、钢筋和混凝土等。

确保材料的质量和数量满足施工需要。

4. 人员培训:进行悬挑卸料平台专项施工方案的相关培训,包括工人的安全培训、操作培训和急救培训等。

确保施工人员具备相关的技能和知识。

二、施工过程1. 悬挑卸料平台的组装:依据施工方案,按照设计图纸进行悬挑卸料平台的组装。

首先进行基础施工,确保平台的牢固性和稳定性。

然后进行支架和导轨的安装,确保平台的正常运行。

2. 平台的吊装:使用吊车或者塔吊将平台吊装到指定位置。

在吊装过程中,要注意吊装的稳定性和平衡性,避免发生意外事故。

3. 平台的调试:对悬挑卸料平台进行调试,确保其能够正常运行。

包括平台的升降、旋转和倾斜等功能的测试。

并进行相关的检查和修理。

4. 材料的输送:使用施工设备将所需的材料输送到悬挑卸料平台上,并进行固定。

在材料输送过程中,要注意材料的均匀分布和稳定性,避免发生材料掉落或倾倒等事故。

5. 施工作业:施工人员可以根据需要进行相关的施工作业,如焊接、切割和装配等。

在施工作业过程中,要注意操作的安全性和正确性,避免发生意外事故。

三、安全预防措施1. 建立安全管理制度:建立悬挑卸料平台施工的安全管理制度,明确责任和要求。

规范施工人员的行为和操作,确保施工的安全性。

2. 严格操作规程:制定详细的操作规程和作业指导书,明确操作的步骤和要求。

培训施工人员,确保其熟练掌握操作技能。

悬挑卸料平台施工方案

悬挑卸料平台施工方案

悬挑卸料平台施工方案1. 引言悬挑卸料平台是一种常见于建筑工地的临时结构,用于提高工人在高空施工时的安全性和效率。

它通常由钢材构成,可以悬挑在建筑物外部,为工人提供一个稳定的工作平台。

本文将介绍悬挑卸料平台的施工方案。

2. 施工方案概述悬挑卸料平台的施工主要分为以下几个步骤:2.1 设计和准备工作在开始施工之前,需要进行详细的设计工作。

设计需要考虑平台的尺寸、荷载要求、悬挑长度等因素。

同时,还需要制定相应的安全措施,确保施工过程中工人的安全。

在设计完成后,需要进行材料准备工作。

这包括采购所需的钢材、连接件以及其他必要的工具和设备。

2.2 悬挑平台组装首先,需要在建筑物外部确定悬挑平台的位置。

然后,根据设计要求,将钢材进行切割和加工。

接下来,按照设计图纸进行组装工作,将钢材和连接件连接起来,构成悬挑平台的主体结构。

2.3 安装支撑和固定安装悬挑平台的支撑和固定是确保平台稳固和安全的关键步骤。

根据设计要求,将支撑杆和支撑架安装在平台底部,并使用螺栓或焊接等方式将其固定在建筑物上。

同时,还需要根据需要设置防护栏杆和安全网,以防止工人从高处坠落。

2.4 检查和测试在悬挑平台组装和安装完成后,需要进行检查和测试以确保其安全可靠。

检查包括检查所有连接部位的紧固情况,确保无松动或缺失。

测试包括对平台进行静载试验和动载试验,以验证其承载能力和稳定性。

2.5 施工完成和清理一旦悬挑平台通过了检查和测试,即可进行实际的施工工作。

施工完成后,需要对平台进行清理,清除施工过程中产生的垃圾和杂物。

3. 安全注意事项在悬挑卸料平台的施工过程中,需要特别注意以下安全事项:•工人必须戴好安全帽和安全带,并正确使用其他个人防护装备;•在悬挑平台上工作时,严禁站在边缘或坐在栏杆上;•物料和工具必须妥善固定,防止滑落和坠落;•施工现场必须有专人负责监督和指导,并设置相应的警示标识;•施工人员应定期进行安全培训,了解使用和维护悬挑平台的正确方法。

悬挑卸料平台搭设方案及计算

悬挑卸料平台搭设方案及计算

悬挑卸料平台搭设方案及计算根据本工程施工特征以及立面的情况和周边环境及满足周转材料的要求进行布置受料平台,以便将无法用人货电梯运输的材料,利用塔吊吊运到指定地点。

一、卸料平台的布置根据现场施工情况,标准层以上共设置两个,上下层错开布置,以便垂直吊运方便。

1、D1幢:布置在M轴的SM3、J轴的SM2位置上,错开设置。

2、D2幢:布置在A轴交4~8轴之间、1-K轴交1-6~1-8轴,错开设置。

3、D3幢:布置在1-A轴交1-3~1-6轴、A轴交6~10轴,错开设置。

二、卸料平台的尺寸及组成1、卸料平台的实际使用尺寸为2500×3500。

(见附图)2、卸料平台主梁采用2根16#槽钢,次梁为10#槽钢间距为500,上铺3mm厚的钢板,设置防滑条。

3、卸料平台每侧设置二根 13钢丝绳斜拉下荷,钢丝绳端部设置可调节的花蓝螺栓。

4、卸料平台每侧设置高为1.2m的防护栏杆(采用Φ48钢管)和0.3m的踢脚杆,并用内衬1mm厚钢板围护。

围护外侧三面,底部下均用油漆涂刷分色标志。

5、卸料平台主梁必须伸入楼层1m,并与楼层预埋件(2根 22钢筋)牢固相连。

三、卸料平台的计算。

1、次梁计算恒载:10#槽钢自重100N/m 3mm钢板235.5 N/mm2活载:施工荷载2000 N/m 按次梁承受均布荷载考虑总均布荷载:q=(140+235.5×0.5)×1.2+2000×0.5×0.4=309+400=709 N/m 则10#槽钢承受弯矩:(按简支考虑)M=1/8×1615×2.52=1262N〃m=1.26×106 N〃m10#槽钢的抵抗矩Wn=39.7cm2f=215N/mm2Wn〃f=39.7×215×103=8.53×106>0.71×106则次梁10#槽钢@500符合要求。

2、主梁16#槽钢计算按外侧主梁16#以钢丝绳点作支承点计算,为安全计算,按里侧第二钢丝绳不起作用考虑,只计算外侧第一道钢丝绳受力情况。

悬挑卸料平台专项施工方案

悬挑卸料平台专项施工方案

悬挑卸料平台专项施工方案一、悬挑卸料平台的定义及用途悬挑卸料平台是指在高空吊装作业中,通过悬挑装置悬挑在建筑物外墙或顶部的一种卸料平台,主要用于吊装建筑材料、设备和人工进行高空施工作业。

是一种高空作业安全可靠、高效节能的设备,而且在建筑工程中使用范围广泛。

二、悬挑卸料平台的施工方案1、相关规定实施工程的施工方案应符合有关标准和规定,所有工序必须站在安全高度上执行,保持安全意识。

同时,应严格按照相关施工规范进行设计、制作、安装、验收和使用,确保施工过程中不产生任何安全隐患。

2、选材悬挑卸料平台的选材原则是重质量、轻安全。

首先,要选择质量好、强度高、抗震性强的钢材作为主要结构材料;其次,卸料平台必须具备高承重和高抗风能力,平台框架钢管壁厚应在3.5mm以上;最后,电缆、管道等细节设计要合理,强度、刚度、密封性满足安全要求。

3、安装方法悬挑卸料平台的安装方法决定了其整个结构的安全性。

在进行安装过程中,要严格按照设计图纸上的施工安排,对支撑框架进行固定并严格要求各项工艺标准。

具体步骤如下:(1)将吊点钢管与扶手管焊接,装置预埋套筒,并严格把握角度和偏差;(2)将顶横杆、底横杆、立柱进行组装,并在吊车的帮助下将空中组装的东西吊到指定处;(3)在配重筒加入铁砂或水泥砂,确保平台出现超载时,不会对整个支撑系统产生影响,从而更好地防止出现风险;(4)在平台底部布置人机要求的电线、电缆及气管等,以供电、采暖、通风等需要。

4、安全措施在使用悬挑卸料平台的过程中,应当按照安全作业程序进行施工,确保每一步都符合安全规定,在进行作业过程中,要注意以下安全措施:(1)在开工前,协调好各个施工单位,共同制定好高处作业计划和安全标准,明确各部门职责和任务;(2)在安装时,由一名工程师作现场安全带挂钩的检查,保证操作人员的安全;(3)在使用中,对卸料平台的各个部位进行检查,防止出现安全事故;(4)严格执行作业时的安全程序,确保施工过程中的安全顺利进行。

悬挑卸料平台方案

悬挑卸料平台方案

悬挑卸料平台方案第一篇:悬挑卸料平台方案悬挑卸料平台方案第一节、卸料平台平面布置1.1根据本工程的平面布置及塔吊的安装位置,结合施工场地的实际情况,确定卸料平台的架设位置。

考虑到主体结构的施工进度,上、下层平台错开布置便于拆模时架管、钢模、木模等卸料周转(用塔吊吊运),卸料平台加工成成品随主体施工进度周转使用。

1.2悬挑卸料平台布置位原则1)由项目部根据现场吊装设备吊装半径,在塔吊司机目视距离内设置;2)在结构有柱墙的梁边一侧设置; 3)尽量放置在人员活动稀少处一侧;4)不允许设置在结构悬挑处,如阳台、雨棚、飘窗板、线条板等处;第二节、悬挑卸料平台主要材料选择选用平面尺寸为3.9×2.0m的卸料平台,卸料平台宽度2.0m,钢梁总长6.0m,悬挑端长度3.9m,后锚端长度2.1m。

钢梁锚环采用3根直径20mm圆钢设置,前一后二,前端锚环在结构里明光市正元广场B区工程脚手架专项方案200mm处,后二个锚环设置在钢梁锚固端,间距200mm,最后一个锚环距离钢梁末端200mm。

挂牌限位重量定为0.5T,上铺竹跳板和30㎜厚木板,侧梁采用[16a# 槽钢,横梁采用[12.6#槽钢,侧横梁整体焊接而成,周围采用钢管护栏和木工板封闭。

两侧分别设计二根直径为20mm(6×19+1)的钢丝绳吊索。

钢丝绳一端与卸料平台上的φ25 圆钢吊环连接,另一端用φ20 圆钢吊环固定在砼梁上。

卸料平台钢梁采用预留φ20圆钢钢筋锚环的方法与结构固定。

第三节、卸料平台的组成及构造做法1)卸料平台的组成:槽钢、锚环、钢丝绳、栏杆、竹跳板、30㎜厚木板等所有用于制作卸料平台的材料必须合格。

主梁槽钢、次梁槽钢。

钢材强度等级不低于Q235,其质量应符合现行国家标准《碳素钢结构》(GB/T 700)和《低合金高强度结构钢》GB/T 1591 的规定。

2)构造作法:钢架:用[16a#槽钢作主梁,[12.6#槽钢作次梁焊接为整体,挑梁外侧各焊3个吊环作为斜拉钢丝绳及吊运钢架用,焊接用焊条:E43,焊缝厚7mm,钢架在地面上预先制作好,用塔吊吊运到位安装。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

悬挑型钢卸料平台搭设方案一、编制依据1.《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011);2. 《建筑结构荷载规范》(GB 50009-2012);4. 《建筑施工安全检查评分标准》(JGJ59-2011);5. 《建筑施工高处作业安全技术规范》(JGJ80-91);6. 《建筑施工计算手册》中国建筑工业出版社;7. 《建筑施工手册》第四版中国建筑工业出版社;8. 《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社;9. 本工程的施工图纸;10. 本工程施工组织设计。

二、工程概况工程名称:宜昌市农业综合检测中心新建工程,工程地点位于宜昌市港窑路64号,建设单位为宜昌市农产品质量安全监督检测站。

本工程共12层,为一类高层建筑;整个大楼设有地下室一层,地上主楼十二层;本工程总建筑面积16858.72m2(其中地上13879.88m2,地下2978.84 m2),主楼标准层面积约1100m2。

一层层高4.45米,二至十一层层高3.3米,十二层高4.2米,室内外高差0.6米,总建筑高度 42.25m。

脚手架为落地式钢管脚手架。

垂直运输为一台塔吊。

三、施工方案1、型钢悬挑式卸料平台布置方案施工现场所有卸料平台采用独立于外脚手架的专门构件。

卸料平台的悬挑梁采用16#工字钢、次梁采用[14a号槽钢,上铺50*100木方和模板,木方和模板用铁钉固定;卸料平台上反拉两道钢丝绳(6*19+1、Ф21.5)于建筑物结构上;栏杆为Ф48*3.5钢管用直角扣件连接,周围用模板封闭。

各层材料均从卸料平台由塔吊运送。

平面尺寸:卸料平台底架伸出建筑物3500,伸入建筑物内长度2500;平台的宽度为2500。

每层布置一个卸料平台。

底层设置50*100木方@250,上铺16厚层板。

平台外侧面设0.4m、0.8m、1.2m高的栏杆各一道,立杆间距为500,周边用模板封死。

并在两侧分别用双层钢丝绳拉牢,钢丝绳为6X19+1,直径21.5,抗拉强度1400MPa。

安放位置根据各层塔吊覆盖面,每层预螺栓用于固定[16主梁。

每层用完后,塔吊配合吊运到上一层。

钢丝绳用φ20锚环拉于悬挑层楼板。

伸入楼层内的工字钢用钢管与楼面顶紧并固定,具体搭设平面及剖面如下。

2、平台制作安装与拆除1、安装顺序为:吊装→安全绳牵引下就位→拆除外架相关杆件并加强→验收合格→解除塔吊吊索→使用。

2、拆除顺序为:安装塔吊吊索→补齐外架相关杆件→解除平台固定件→在安全绳控制下水平外移吊装到新的平台位置。

(1)平台制作安装严格按本方案设计进行平台制作,电焊工必须持特殊有效证件进行焊接,完成后必须经技术负责人组织人员验收合格后方可安装就位。

(2)卸料平台的安装、拆除只能由专业人员操作,其他人员不得乱装乱拆。

(3)安装时所有作业人员要系安全带、戴安全帽、穿防滑胶鞋,在塔吊的配合下进行。

(4)悬挑平台的搁支点与上部拉接点都必须设置在建筑物上,不得设置在脚手架等设施上或与脚手架体产生硬性连接。

(5)斜拉钢丝绳应在平台的两侧各设置两道,一道为受力绳,一道为保险绳。

(6)钢平台的外口应高于内口10~20cm,不可向外倾斜,钢丝绳的斜拉角为45~60度, 采用Φ20的圆钢焊接,钢丝绳末端按安全规范要求设置安全弯以便观察。

(7)在悬挑钢梁的根部增设两道Φ20钢筋压环,与建筑物板面抱牢。

(8)每次拆开后重新安装时,应按最初方案设置。

3、卸料平台使用要求(1)该卸料平台允许堆放最大荷载为1.0T,严禁超载。

单一堆积一种材料,一次性不超过25块模板或80根2.5m钢管或300根2m长木枋。

多种材料混合堆积时,平台上模板不超过10块,2.5m钢管不超过20根,2m长木枋不超过100根,卸料平台必须张挂限载牌。

(2)卸料平台使用要针对工人进行专项交底,过程中安全员、工长要进行过程检查,避免超载。

一旦发现,立即要求整改,并对工人进行教育。

(3)卸料平台制作完毕投入使用前,安全员必须对进场的平台进行全面验收,并做载荷试验,挂牌表明最大允许承受荷载、使用须知、责任人及验收人员签名,验收合格后方能使用。

(4) 物料装卸时必须按规格品种分类堆放整齐,长短分开,不得混吊,并且堆放高度不得超过1m,超长物料不得超过平台末端50cm。

(5) 卸料平台上脚手板应满铺绑牢,周边按高处临边作业的防护要求设置防护栏杆及挡脚板,并用密目网封严。

要在卸料平台显著位置设置标志牌,规定使用要求和限定荷载。

(6)平台外侧设1.2m高的钢管防护栏杆,护栏处用木模板封死。

(7) 起吊时必须设专人指挥,扶平稳不能碰撞平台,其他人员不得在平台上逗留。

(8) 不得从上一层向下一层平台上乱抛物料和在平台上组装和清理模板。

(9) 平台上的防护栏杆不得任意拆除。

(10) 夜间施工平台上必须保持足够的照明。

(11)卸料平台仅用于周转材料及其他小型材料的运输,严禁用于其他大宗材料调运。

4、卸料平台安全管理(1)卸料平台在搭设之前,搭设方案的编制者必须参加对搭设人员的安全技术交底,履行好交接底签字手续。

(2)卸料平台安装人员必须严格按照专项施工方案和操作规程进行搭设。

安装过程中,施工单位必须指定专人进行监护,监理人员必须全过程进行监理,发现违章操作和事故隐患及时给予制止和纠正。

(3)卸料平台安装完毕,必须经施工技术人员、专职安全管理人员进行验收,确认符合设计要求,填写《卸料平台验收(检查)记录表》(见附表1)并签署意见,办理验收手续后方可投入使用。

在检查验收中如发现不符合设计或规范规定的,应立即落实整改。

对检查验收的结果及整改情况,应按实记录,并由验收人员签名留档保存。

(4)卸料平台悬挑结构的安装、斜拉钢丝绳的固定及预埋件的施工验收应单独进行,悬挑结构预埋件的验收应作为隐蔽(5)卸料平台验收合格后,应在架体醒目处悬挂验收合格牌和限载标志。

5、卸料平台日常保养工程进行验收,验收表和验收单要作为安全资料和监理资料归档。

(1)平台每天使用前必须对平台的钢丝绳,吊环辅设的脚手板等进行全面的检查,发现问题必须及时处理。

(2)平台的受力结构件如螺旋扣、钢丝绳等要定期维护、保养,有损伤的及时更换。

四、型钢悬挑式卸料平台计算书计算依据《建筑施工安全检查标准》(JGJ59-2011)和《钢结构设计规范》(GB50017-2003)。

悬挂式卸料平台的计算参照连续梁的计算进行。

由于卸料平台的悬挑长度和所受荷载都很大,因此必须严格地进行设计和验算。

平台水平钢梁(主梁)的悬挑长度3.50m,悬挑水平钢梁间距(平台宽度)2.400m。

次梁采用[14a号槽钢,主梁采用16#工字钢,次梁间距1.000m。

施工人员等活荷载2.00kN/m2,最大堆放材料荷载10.00kN。

(一)、参数信息1.荷载参数脚手板类别:冲压钢脚手板,脚手板自重(kN/m2):0.30;栏杆、挡板类别:冲压钢脚手板挡板,栏杆、挡板脚手板自重(kN/m):0.11;施工人员等活荷载(kN/m2):2.00,最大堆放材料荷载(kN):10.00。

2.悬挑参数内侧钢绳与墙的距离(m):2.40,外侧钢绳与内侧钢绳之间的距离(m):1.00;上部拉绳点与悬挑梁墙支点的距离(m):3.00;钢丝绳安全系数K:8.00,悬挑梁与墙的节点按铰支计算;只对外侧钢绳进行计算;内侧钢绳只是起到保险作用,不进行计算。

3.水平支撑梁主梁材料类型及型号:16号工字钢;次梁材料类型及型号:[14a号槽钢;次梁水平间距ld(m):0.50,建筑物与次梁的最大允许距离le(m):1.30。

4.卸料平台参数水平钢梁(主梁)的悬挑长度(m):3.50,水平钢梁(主梁)的锚固长度(m):2.50;平台计算宽度(m):2.50。

(二)、次梁的验算次梁选择 14a号槽钢槽口水平[ ,间距1.0m,其截面特性为:面积 A=18.51cm2;=563.7cm4;惯性距 Ix转动惯量 W=80.5cm3;x回转半径 ix=5.52cm;截面尺寸:b=58mm,h=140mm,t=9.5mm。

1.荷载计算(1)、脚手板的自重标准值:本例采用冲压钢脚手板,标准值为0.30kN/m2;Q1=0.30× 0.50= 0.15kN/m;(2)、型钢自重标准值:本例采用14a号槽钢槽口水平[,标准值为0.14 kN/mQ2=0.14 kN/m(3)、活荷载计算1)施工荷载标准值:取2.00 kN/m2Q3=2.00 kN/m22)最大堆放材料荷载P:10.00kN荷载组合Q=1.2×(0.15+0.14)+1.4×2.00×0.50=1.75kN/mP=1.4×10.00=14.00kN2.内力验算内力按照集中荷载P与均布荷载q作用下的简支梁计算,计算简图如下:最大弯矩M的计算公式(规范JGJ80-91,P31)为:Mmax= ql2/8(1 - m2/l2)2 + pl/4经计算得出: Mmax= (1.75×2.502/8)×(1-(0.002/2.502))2+14.00×2.50/4=10.12kN·m。

最大支座力计算公式:R = [P + q(l+2m)]/2经计算得出: R = (14.00 + 1.75×(2.50 + 2×0.00))/2 = 9.19kN3.抗弯强度验算次梁应力:σ = M/γxWx≤ [f]其中γx-- 截面塑性发展系数,取1.05;[f] -- 钢材的抗压强度设计值,[f] = 205.00 N/mm2;次梁槽钢的最大应力计算值σ =1.01×104/(1.05×80.50)=119.70 N/mm2;次梁槽钢的最大应力计算值σ =119.703 N/mm2小于次梁槽钢的抗压强度设计值 [f]=205 N/mm2,满足要求!4.整体稳定性验算σ = M/φb Wx≤ [f]其中,φb-- 均匀弯曲的受弯构件整体稳定系数,按照下式计算:φb = (570tb/lh)×(235/fy)经过计算得到φb=570×9.50×58.00×235/(2500.00×140.00×235.0)=0.90;由于φb大于0.6,按照下面公式调整:φb ' = 1.07 - 0.282/φb≤1.0得到φb' = 0.756;次梁槽钢的稳定性验算σ =1.01×104/(0.756×80.500)=166.31 N/mm2;次梁槽钢的稳定性验算σ =166.311 N/mm2 小于次梁槽钢的抗压强度设计值[f]=205 N/mm2,满足要求!(三)、主梁的验算根据现场实际情况和一般做法,卸料平台的内钢绳作为安全储备不参与内力的计算。
