罗茨鼓风机选型中风量和风压计算方法的探讨

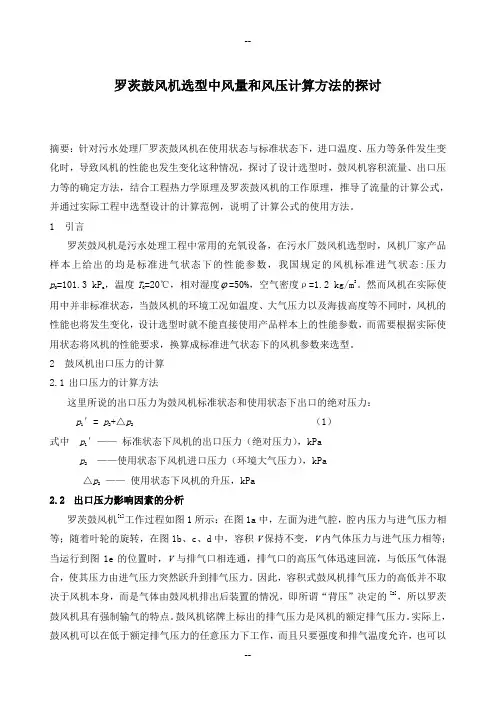

罗茨鼓风机选型中风量和风压计算方法的探讨摘要：针对污水处理厂罗茨鼓风机在使用状态与标准状态下，进口温度、压力等条件发生变化时，导致风机的性能也发生变化这种情况，探讨了设计选型时，鼓风机容积流量、出口压力等的确定方法，结合工程热力学原理及罗茨鼓风机的工作原理，推导了流量的计算公式，并通过实际工程中选型设计的计算范例，说明了计算公式的使用方法。
1引言罗茨鼓风机是污水处理工程中常用的充氧设备，在污水厂鼓风机选型时，风机厂家产品样本上给出的均是标准进气状态下的性能参数，我国规定的风机标准进气状态:压力p0=101.3 kPa，温度T0=20℃，相对湿度 =50%，空气密度ρ=1.2 kg/m3。
然而风机在实际使用中并非标准状态，当鼓风机的环境工况如温度、大气压力以及海拔高度等不同时，风机的性能也将发生变化，设计选型时就不能直接使用产品样本上的性能参数，而需要根据实际使用状态将风机的性能要求，换算成标准进气状态下的风机参数来选型。
2 鼓风机出口压力的计算2.1出口压力的计算方法这里所说的出口压力为鼓风机标准状态和使用状态下出口的绝对压力：p1′= p2+△p2（1）式中p1′——标准状态下风机的出口压力（绝对压力），kPap2——使用状态下风机进口压力（环境大气压力），kPa△p2——使用状态下风机的升压，kPa2.2出口压力影响因素的分析罗茨鼓风机[1]工作过程如图1所示：在图1a中，左面为进气腔，腔内压力与进气压力相等；随着叶轮的旋转，在图1b、c、d中，容积V保持不变，V内气体压力与进气压力相等；当运行到图1e的位置时，V与排气口相连通，排气口的高压气体迅速回流，与低压气体混合，使其压力由进气压力突然跃升到排气压力。
因此，容积式鼓风机排气压力的高低并不取决于风机本身，而是气体由鼓风机排出后装置的情况，即所谓“背压”决定的 [2]，所以罗茨鼓风机具有强制输气的特点。
鼓风机铭牌上标出的排气压力是风机的额定排气压力。

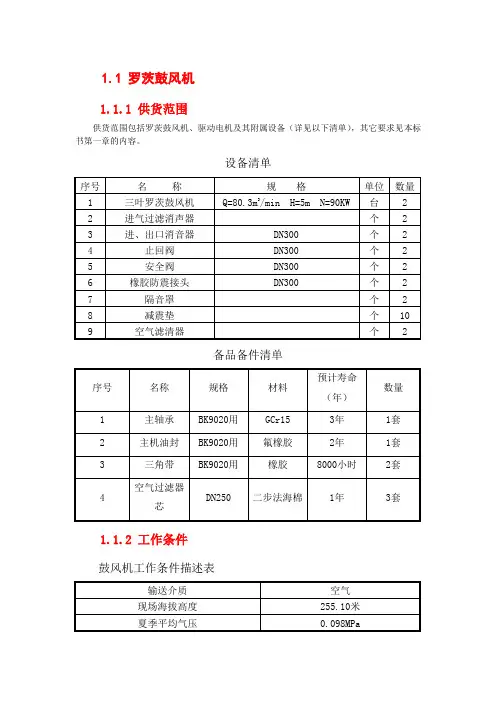

罗茨鼓风机技术参数(吉林)
1.1罗茨鼓风机1.1.1供货范围供货范围包括罗茨鼓风机、驱动电机及其附属设备（详见以下清单），其它要求见本标书第一章的内容。
设备清单备品备件清单1.1.2工作条件鼓风机工作条件描述表1.1.3技术参数1.1.3.1鼓风机性能表*鼓风机技术参数描述表1.1.3.2技术要求（1）除整机设置铭牌外，鼓风机、配套电机等非单一工厂生产的配套件，均应设有铭牌，旋转件有旋向箭头，气流体有流向箭头，箭头色泽应涂以醒目的红色。
（2）鼓风机要求间歇频繁启动（每小时不少于6次），运行时保持稳定，无异常振动，在鼓风机额定转速时，轴承座上径向振幅（双向）不大于0.14mm。
（3）风机主机在正常使用情况下，可保证连续使用50000h以上不用维修。
（5）进、出气口法兰应符合国家标准规定法兰。
（6）成套机组均应良好接地，接地电阻不大于10Ω，电气设备不大于4Ω。
1.1.3.3*构造与材料（1）鼓风机鼓风机构造为同步齿轮传动的三叶罗茨式鼓风机。
进气口和出气口均与轴垂直，进气口方向朝上，出气口方向水平。
为保证鼓风机的整体使用性能。
壳：鼓风机机壳采用铸铁（HT200）。
叶轮和轴：鼓风机叶轮和轴结合为一体，且叶轮无磨损，风机性能持久不变，可长期连续运转，鼓风机叶轮和轴采用球墨铸铁（QT500）。
齿轮和轴承：鼓风机采用最高级驱动齿轮和轴承，不仅使寿命得到延长，而且实现了低噪音化，轴承部分的振动速度有效值大大低于国家标准（ZBJ7203-89）规定的13mm/s。
鼓风机齿轮和轴承材质分别为合金钢（20CrMnMo和GCr15）。
填料密封：鼓风机叶轮轴与轴承和齿轮箱间设有挡油圈（HT200），挡油环用O圈及油封（丁腈橡胶）确保壳体内没有混油，可获得清洁气体。
传动装置：鼓风机与电动机之间由皮带传动，皮带轮采用铸铁（HT200），并有皮带罩。
鼓风机基座：鼓风机、电动机、进风过滤消声器、出风消音器等设备辅件组装成一体，以成组型方式安装在一个基座上，鼓风机基座材料采用铸铁（HT200）或钢（A3）。
罗茨风机配件
•
频率：50Hz (注意国外项目时，可能有60Hz）
表示方法：380V X 3P X 50Hz
电压 X 相数 X 赫兹
•
功率：单位为kW
2. 型号
①低压电机 Y2-160L-4-15kW，160L为机座号（轴中心高160mm），4-电机极数 ， 15kW为功率。
普通电机Y2、华力HM2 变频电机YVF2
常温
kPa G ℃ m3/min
kPa G
五、用途
（一）. 电机 （二）. 隔音罩 （三）. 控制柜 （四）.电动蝶阀 （五）.各种仪表
二、风机配件知识
二、风机配件知识
（一）. 电机
1. 主要参数
•
电压：国内常见有380V、6ｋV、10ｋV
380V电动机的额定功率范围为200kW以下；6kV电动机的额定功率范围为200kW及以上。
kPa G
五、用途
一、风机选型的注意事项
2. 输送特殊介质的风机选型：
1.
、、 、 项目
输送特殊介质的风机选型条件
数值
单位 备注
一、大气条件
1.大气压
平原或高原 海拔
2.大气温度
℃
二、输送介质气体组成及百分含量（体积或质量百分含量，没有的提供
成份、平均分子量或密度）
三、进口条件 1.进口压力 2.进口温度 3.进口流量 四、排气条件 升压或排气压力
阻 和天康端面热电阻三种。
各种风机测量轴承部位热电阻均型号均标准化。
二、风机配件知识
（五）.各种仪表
2. 测振装置（包括振动传感器、变送器）
常用的为振动传感器和变送器一体化的。 常见厂家： 江陵科技、江阴鼎智、江阴众和、无锡厚德
螺杆鼓风机设备数据表
防护等级
---
额定电压
AC 380V
防爆等级
---
额定频率
50Hz
绝缘等级
---
额定功率（kW）
制造商标准
电动机类型
普通电动机
电机 配置电动机加热器 ---
独立风扇额定电压/额 定功率
---
电机加热器额定电压/ 额定功率
---
独立风扇是否为独立 接线盒/位置
---
加热器是否独立接线 盒/位置
---
过热传感器类型/ 监视继电器型号
配套（含通风，提供 通风机额定电压及功 率）
压力表
1、供应商反馈参数需要填写具体参数，必须等同于或优于设计参数。如低于设计参数必须填写偏离表，并说明理由，否则将作为废标处
理；
备注
2、供应商提供的设备应包含首次运行的润滑油、液压油等及必需的所有附件，若所供附件影响设备首次运行，应由供应商免费提供； 3、供应商返回资料必须包括技术协议、设备供货清单、设备数据表、设备外形图、安装及基础图、性能曲线等技术说明文件。上述文件
外观颜色
RAL 7035
---
---
项目
设计要求
供应商反馈
项目Байду номын сангаас
设计要求
设备类型
一体式
冷却方式
风冷
机壳材质
XXX
冷却水要求
制造商标准
叶轮材质
XXX
冷却水量
制造商标准
转子结构/材质
XXX
排风口口径
制造商标准
结构 传动齿轮材质
XXX
要求 端盖材质
XXX
出口连接形式 接口标准
法兰连接 GB/T 9119-2010
罗茨风机
一、工作原理:罗茨鼓风机主要由机壳、墙板及两个装有叶轮的转子组成。
通过一对同步齿轮的作用,使两转子呈反方向等速旋转,并依靠叶轮与叶轮之间、叶轮与机壳之间的间隙,使吸气腔和排气腔基本隔绝,借助于叶轮旋转、推动机壳容积内气体,达到鼓风之目的。
罗茨风机是定容式风机，转速一定时，风量与出口压强无关，转速睛定时，风量不变。
压强越大，扬程越大，但升压不能超过风机的额定升压。
罗茨风机最大升压约为90KPaⅠⅡⅢⅣ立式结构（L）卧式结构（W）二、罗茨鼓风机使用说明使用方法1、使用要求：(1)进气温度不大于40℃(2)气体中固体微粒含量不大于100mg/m3最大微粒应不大于装配间隙之半；(3)轴承温温度不超过95℃；(4)润滑油温度不超过65℃；(5)不得超过标牌规定升压范围。
3、风机空负载试运转：(1)新安装或大修后的风机都应经过空载试运转；(2)空负载运转是指在进气、排气阀完全打开的条件下投入运转；(3)没有不正常的气味或冒烟现象及碰撞或磨擦声，轴承部位的径向振动不大于6.3mm/s；(4)空负载运行30min左右，如情况正常，即可投入带负荷运转，如发现运行不正常，立即停机进行检查，排除后仍需作空负载运转。
4、正常负载持续运转：(1)要求逐步缓慢地升压，带上负荷直到额定负荷，不允许一次调节至额定负荷；(2)风机正常工作中，严禁完全关闭进、排气阀；也不准超负荷运行；(3)由于罗茨鼓风机特性，不允许将排气口气体长时间地直接回流调节，则必须采用冷却措施；(4)鼓风机不应在满负荷情况下突然停车，以免损坏零部件。
5、试车及运转①试车前的准备□检查各部分联接是否紧固良好；□检查鼓风机与电动机的找中、找正质量;□打开油箱上的通气装置,向齿轮侧油箱（主油箱）、驱动侧油箱（副油箱）注入规定牌号的润滑油至油标位置，并具有足够的量，油量既不能多，更不能少。
油量多了油温会升高，低了会烧齿轮或轴承；□扳动联轴器,检查转动是否灵活有无摩擦或碰撞现象,检查各部位工作间隙是否符合要求；□向油箱注入规定牌号的机械油于二条油位线中间。
高压离心风机的型号与参数
高压离心风机的型号与参数
一、高压离心风机的简介：一般来说高压风机在设计条件下，风压为
30kPa~200KPa或压缩比e=1.3~3的风机就属于高压风机范畴，目前行业内一般是把气环式真空泵划归为高压风机。
高压风机，也叫高压鼓风机，区别在于一般离心式鼓风机。
但不同的高压风机厂家，有不一样的风机参数，大同小异。
二、高压离心风机的型号：
1、单段单相高压离心风机：由于高压风机的使用非常的广泛，它的选型也相对复杂。
以下是单相单段高压风机型号的参数，可供大家参考：
2、单段三相高压离心风机：在不同的工作现场，对高压风机压力和流量的需求也不一样，以下是单段三相高压风机型号的参数，可供大家参考：。
SSR型罗茨风机选型
2.56
2.04
2.50
2.34
2.44
2.64
2.38
2.94
2.32
3.16
2.26
3.45
2.21
3.70
1820
3.02
0.96
2.93
1.27
2.85
1.56
2.78
1.86
2.72
2.16
2.66
2.46
2.60
2.79
2.54
3.10
2.48
3.33
2.42
3.63
2.37
3.90
1.73
0.92
1.65
1.12
1.58
1.33
1.51
1.53
1.44
1.74
1.38
1.96
1.32
2.10
1.27
2.30
1360
2.16
0.56
2.06
0.81
1.97
1.04
1.89
1.24
1.82
1.48
1.75
1.71
1.68
1.94
1.62
2.18
1.56
2.35
1.51
2.58
1450
22.90
Y200L-4
30
0.45
44.1
22.01
24.85
Y200L-4
30
0.50
49.0
21.92
26.88
Y200L-4
30
0.55
53.9
21.83
29.00
Y225S-4
37
罗茨风机选型技术参数有哪些
罗茨风机选型技术参数有哪些罗茨风机型号假如选错了可能会造成严重的损失，罗茨风机在技术参数方面涉及很多，如：型式、介质、流量、压力、转速、电机形式、电机功率、绝缘等级、电机防护等级、冷却方式、噪音、电源等，在罗茨风机选型方面的重要的技术参数有以下几点：1、压力参数只要涉及到风机都会牵涉到压力参数，罗茨风机与其他种类风机有所区分，罗茨风机的压力参数为克服管道的阻力，也就是行业中常说的背压，这个压力参数是选型中的重要参数，在选型时尽量能够供给精准的压力参数。
2、流量参数流量也就是风量，单位通常为立方米/分钟或者立方米/每小时，罗茨风机的流量参数指：标准状态下，单位时间内输送的气体体积。
计算公式如下：Q（进）=Q（出）出气气体密度（kg/m3）/进气气体的密度（kg/m3）将标准状态的流量Q（标准，m3/h,常温常压）换算成进气流量Q（进，m3/min），可按下列公式计算：Q（进）=Q（标准）P（进气气体肯定压力，Pa）/（P（进气气体肯定压力，Pa）—S（相对湿度）P（水蒸气饱和压力，Pa））T（进气气体的热力学温度K）/273注：标准状态：摄氏0度、0.1MPa干燥状态3、功率参数每台罗茨风机都有所差异，所以每台罗茨风机的功率也就有所不同，功率在罗茨风机行业指的是轴功率，轴功率越高，效能越高。
轴功率越低损失也就越大，消耗也就越大，罗茨风机选型时，假如对轴功率有肯定的要求，在采购技术协议中要进行标注。
电机功率，这是一个大家常常提及的参数，风机设备都会匹配相应功率的电机，假如在选型时没有齐全的参数，可以供给电机功率，尽可能缩小选型的范围。
4、介质参数罗茨风机只能输送清洁空气，输送介质多以空气为主，随技术的不绝创新升级，现在罗茨鼓风机也可以输送煤气、沼气等气体，但需要对罗茨风机做特别处置。
需要注意的是，这里的输送介质是指穿过罗茨风机内部的气体物质，在除尘行业中也能使用到罗茨风机，而灰尘不会经过罗茨风机内部，除尘行业中的罗茨风机供给的气源动力，为灰尘供给动力而已。
高海拔下罗茨风机参数的修正
（编辑 王新频）
m3/min，与表中数据基本一致。
2 高海拔下内泄量的修正
在工况吸入状态（设计环境温度 tw，大气 压 力 为 Paw， 用下标 w 表示）, 由于工况与标准吸入状态差别 比较大，内泄量需要修正，工况内泄量与标准吸入状
态内泄量的关系为:
姨 Vw，le= Vs，le×
273.15+tw × 101 325 273.15+20 Paw
Vs,n=0.086 16n-18.013×(R-1)0.4493 工况流量与压缩比 R 和转速的关系： Vw,n=0.086 16n-20.139×(R-1)0.4493 满足流量 Vw,n=730=52.7m3/min，n=730r/min 时，压缩 比 R=1.219 8,升 压 P=18.11kPa，轴 功 率 La=36×18.11/ 29.4=22.18kW。 满 足 升 压 P =29.4kPa，n =730r/min 时 ， 压 缩 比 R=1.356 8, 流 量 Vw,n=730=50.22m3/min， 轴 功 率 La=36 × 50.22/52.7=34.31kW。 如果流量和升压要同时满足， 可以增加风机转 速，当 n=758.78r/min，流量 Vw,n=758.78=52.7m3/min， 压 缩 比 R=1.356 8, 升压 P=29.4kPa, 由于流量、 升压未改 变，轴功率 La 仍为 36kW。 由于轴功率与流量×升压成近似正比关系， 如果 修正后流量、 升压未变，轴功率变化很小，所以轴功 率不需要修正。 如果不调整风机的转速，要满足要求 的流量与升压，则要重新选型。
罗茨风机技术规格书
目录1．总则 (2)2．供货范围 (2)3．适用标准 (2)4．设计和制造 (3)5．检验和试验 (5)6．验收 (6)7．质量保证及性能保证 (7)8．技术文件资料要求 (7)9. 技术服务 (8)10.其他 (8)附件1: 高压罗茨风机数据表 (9)附件2：现场环境及公用工程条件 (12)1 总则1.1 本技术规格书适用于中盐榆林盐化有限公司600kt/a 真空制盐工程配套1×130t/h 中压循环流化床锅炉所需高压罗茨流化风机的招标订货。
1.2 卖方提供的所有文件和资料应采用SI国际单位，并采用中文编制。
1.3 卖方所供设备（材料）应遵循本技术规格书的要求，任何偏离必须得到买方的书面认可。
1.4 卖方提供的设备应是世界或国内先进水平的、全新的、合格的产品。
1.5 遵循本技术规格书的要求并不能解除卖方的任何责任。
2 供货范围2.1 供货范围卖方的供货范围包括风机及其配套设备的设计、制造、检验试验、运输和试车。
它包括但不限于：风机本体；电动机；联轴器（联轴器传动型）；支座与底板；地脚螺栓、螺母、垫圈；吸气口消音器（含空气滤清器）、止回阀、挠性接头、减震垫、泄压阀等、隔音罩、泄压阀装置；配套的电气设备和材料。
配套的仪表和仪表材料。
配套的现场控制柜（如果有）。
配套的管道、管件、阀门。
安装和维修专用工具和材料。
开车备品备件和两年正常操作所需的备品备件。
现场安装和开车技术服务。
图纸和文件资料。
3 适用标准3.1 风机及其配套部件的设计、制造、检验和试验主要应遵循下列标准：JB/T8689—98 通风机振动检测及其限值JB/T8690—98 工业通风机噪声限值DL/T469-1992 电站锅炉风机现场试验规程GB50275-1998 压缩机、风机、泵安装及验收规范JB/T6444-1992 风机包装通用技术条件GB 1236－85 通风机空气动力性能试验方法GB 10178－88 通风机现场试验JB/T 8941.1—1999 一般用途罗茨鼓风机GB 8196－2003 机械设备防护罩安全要求GB 2888—2008 风机和罗茨风机噪声试验方法3.2 卖方可采用更为先进和严格的标准，并在提交的有关技术文件予以说明。
罗茨鼓风机选型中风量和风压计算方法的探讨
罗茨鼓风机选型中风量和风压计算方法的探讨摘要：针对污水处理厂罗茨鼓风机在使用状态与标准状态下，进口温度、压力等条件发生变化时，导致风机的性能也发生变化这种情况，探讨了设计选型时，鼓风机容积流量、出口压力等的确定方法，结合工程热力学原理及罗茨鼓风机的工作原理，推导了流量的计算公式，并通过实际工程中选型设计的计算例，说明了计算公式的使用方法。
1引言罗茨鼓风机是污水处理工程中常用的充氧设备，在污水厂鼓风机选型时，风机厂家产品样本上给出的均是标准进气状态下的性能参数，我国规定的风机标准进气状态:压力p0=101.3 kPa，温度T0=20℃，相对湿度 =50%，空气密度ρ=1.2 kg/m3。
然而风机在实际使用中并非标准状态，当鼓风机的环境工况如温度、大气压力以及海拔高度等不同时，风机的性能也将发生变化，设计选型时就不能直接使用产品样本上的性能参数，而需要根据实际使用状态将风机的性能要求，换算成标准进气状态下的风机参数来选型。
2 鼓风机出口压力的计算2.1出口压力的计算方法这里所说的出口压力为鼓风机标准状态和使用状态下出口的绝对压力：p1′= p2+△p2（1）式中p1′——标准状态下风机的出口压力（绝对压力），kPap2——使用状态下风机进口压力（环境大气压力），kPa△p2——使用状态下风机的升压，kPa2.2出口压力影响因素的分析罗茨鼓风机[1]工作过程如图1所示：在图1a中，左面为进气腔，腔压力与进气压力相等；随着叶轮的旋转，在图1b、c、d中，容积V保持不变，V气体压力与进气压力相等；当运行到图1e的位置时，V与排气口相连通，排气口的高压气体迅速回流，与低压气体混合，使其压力由进气压力突然跃升到排气压力。
因此，容积式鼓风机排气压力的高低并不取决于风机本身，而是气体由鼓风机排出后装置的情况，即所谓“背压”决定的 [2]，所以罗茨鼓风机具有强制输气的特点。
鼓风机铭牌上标出的排气压力是风机的额定排气压力。
罗茨风机选型参数【大全】
罗茨风机选型参数内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.罗茨鼓风机罗茨鼓风机，也称作罗茨风机，英文名Roots blower，系属容积回转鼓风机，利用两个或者三个叶形转子在气缸内作相对运动来压缩和输送气体的回转压缩机。
这种鼓风机结构简单，制造方便，适用于低压力场合的气体输送和加压，也可用作真空泵。
基本原理罗茨鼓风机系属容积回转鼓风机。
这种压缩机靠转子轴端的同步齿轮使两转子保持啮合。
转子上每一凹入的曲面部分与气缸内壁组成工作容积，在转子回转过程中从吸气口带走气体，当移到排气口附近与排气口相连通的瞬时，因有较高压力的气体回流，这时工作容积中的压力突然升高，然后将气体输送到排气通道。
两转子互不接触，它们之间靠严密控制的间隙实现密封，故排出的气体不受润滑油污染。
主要特点其最大的特点是使用时当压力在允许范围内加以调节时流量之变动甚微，压力选择范围很宽，具有强制输气的特点。
输送时介质不含油。
结构简单、维修方便、使用寿命长、整机振动小。
真空泵。
由于周期性的吸、排气和瞬时等容压缩造成气流速度和压力的脉动，因而会产生较大的气体动力噪声。
此外，转子之间和转子与气缸之间的间隙会造成气体泄漏，从而使效率降低。
罗茨鼓风机的排气量为0.15～150立方米/分，转速为150～3000转/分。
单级压比通常小于1.7，最高可达2.1，可以多级串联使用。
主要介质罗茨鼓风机输送介质为清洁空气，清洁煤气，二氧化硫及其他惰性气体，特殊气体行业（煤气、天然气、沼气、二氧化碳、二氧化硫等）及高压工况的首选产品。
鉴于具有上述特点，因而能广泛适应冶金、化工、化肥、石化、仪器、建材行业。
结构。
按转子的形状，罗茨鼓风机分为两叶型和三叶型。
高压风机的参数介绍
高压风机的参数介绍高压风机是一种能够提供高压力气体的机械设备，常用于工业生产、环境治理、食品加工等领域。
本文将介绍高压风机的相关参数，包括压力、流量、功率等。
压力高压风机的压力是指其输出气体的压强，通常用帕斯卡（Pa）或千帕（kPa）表示。
高压风机通常运行在较高的压力下，其压力参数范围也比一般风机更广。
常见的高压风机的压力参数在100～1200kPa之间。
流量高压风机的流量是指其输出的气体体积在单位时间内的量，通常用立方米每小时（m³/h）或者升每分钟（L/min）表示。
较大的流量可以提高高压风机的工作效率，同时对风机的密封性、流体动力学和排气系统也有很大影响。
常见的高压风机的流量参数在1～50m³/h之间。
功率高压风机的功率是指其运转所需的电功率或机械功率，通常用瓦特（W）或马力（hp）表示。
功率是衡量高压风机运行效率的重要指标，体现在风机所需的电、燃料、人力等方面。
不同类型、型号和规格的高压风机的功率参数也各不相同。
转速高压风机的转速是指风机转子的旋转速度，通常用转每分（rpm）表示。
高速旋转的离心风机可以扩大风机的流量和压力，但其输出的气体质量比较低；而低速旋转的轴流风机则可以获得更高的输出气体质量，但气体流量和压力受限。
不同转速的高压风机适用于不同的工作环境和要求。
声音高压风机的声音是指风机在运行过程中产生的噪音，通常用分贝（db）表示。
高压风机的噪音会对周边环境造成一定影响，尤其是在工厂车间内，需要注意降低高压风机的噪声水平，以保证工作区域的安静和员工健康。
算法与控制高压风机的算法与控制是指风机的自动化控制系统和运行调节系统。
这些系统可以根据实际工作需求，自主地控制风机的转速、流量、压力等参数，并实现远程监控和报警机制。
通过优化控制算法和控制技术，可以大幅度提高高压风机的运行效率和可靠性。
总结高压风机作为一种重要的风动力设备，其参数的合理选配是实现工艺优化、提高生产效率和保障环境健康的重要保障。
