电阻 变阻器 知识讲解(基础)
九年级变阻器知识点总结
九年级变阻器知识点总结变阻器是电学实验中常用的元器件之一，用于调节电路中的电阻值。
它常见于电路实验中，也存在于各个电子设备中。
本文将对九年级学生需要掌握的变阻器相关知识点进行总结。
一、变阻器的基本概念变阻器是一种能够调节电路中电阻值的电子元器件。
它通常由一根长度为L的线圈和一根可滑动的触头组成。
通过改变触头所接触的线圈长度，可以改变电路中的电阻值。
二、变阻器的分类1. 固定型变阻器：顾名思义，固定型变阻器的电阻值是固定的，无法调节。
它通常用于一些需要固定电阻值的电路中。
2. 可变型变阻器：可变型变阻器的电阻值可以通过调节触头位置而改变。
这种变阻器通常用于需要电阻值可调节的电路中。
三、变阻器的电阻值计算变阻器的电阻值可以通过以下两种方式计算。
1. 根据线圈材料：变阻器线圈的电阻值与线圈材料的电阻率有关。
电阻值与线圈长度L、线圈横截面积A、线圈材料电阻率ρ之间的关系可以用以下公式表示：R = ρ * (L/A)2. 根据触头位置：变阻器的电阻值还可以通过触头的位置计算。
当触头位于线圈的一端时，电阻值最大；当触头位于线圈的另一端时，电阻值是最小值。
四、变阻器的应用变阻器在电路中有着广泛的应用。
1. 调节电流：变阻器可以用来调节电路中的电流大小，通过改变电阻值来控制电流的大小。
2. 调节电压：变阻器也可用于调节电路中的电压。
当变阻器连接在电路的某个位置上时，改变其电阻值会对该位置的电压产生影响。
3. 调节灯光亮度：通过将变阻器连接到电路中的灯泡上，可以调节灯光的亮度。
通过改变变阻器的电阻值，可以控制电流的大小，从而改变灯泡的明暗程度。
五、变阻器的注意事项在使用变阻器时，需要注意以下几点。
1. 防止过载：在使用变阻器时，要确保电流不超过其额定电流。
过大的电流可能会导致变阻器损坏。
2. 温度控制：变阻器在工作时会产生一定的热量，应确保变阻器周围有良好的通风条件，以防止过热。
3. 触头移动：在调节变阻器时，应轻柔地移动触头，避免过度用力或突然移动，以免损坏变阻器。
高中物理变阻器的知识点总结
高中物理变阻器的知识点总结高中物理是我们学习阶段中最重要的一门学科之一，而在其中的一个重要知识点就是变阻器。
变阻器是一种能够调整电路中电阻值的装置，其重要性在于其在许多电路中扮演着重要角色。
本文将从以下三个方面进行讨论，分别是变阻器的基础知识、变阻器电路中的应用及变阻器的优缺点。
一、变阻器的基础知识1.定义：变阻器是一种能够调整电路中电阻值的电子元件，可以用来适应不同的工作环境和场合。
2.分类：变阻器可以分为两种：可变电阻器和旋转电位器。
可变电阻器是一种可以改变电阻值的电子元件，通常用于电子电路的调节和测试；旋转电位器是一种特殊的可变电阻器，一般用于控制电器设备和调节音量等。
3.结构：可变电阻器通常由电阻体、导电臂和端子三部分组成。
电阻体是指变阻器的导体材料，导电臂则是连接电阻体和端子的导体，通过导电臂的移动可以改变电阻的值。
端子则是变阻器的引出端口，通常有多个端子。
二、变阻器电路中的应用1.变压器电路：变压器电路是一种常见的用于调节电压和电流的电路，其中变阻器的作用是在变压器的输入端口处调节电流大小。
2.调节电阻电路：调节电阻电路是一种用于控制电路中电阻值大小的电路，其中变阻器的作用是调节电阻值来达到控制电路的目的。
3.音量调节电路：音量调节电路是使用变阻器进行音量调节的典型例子。
通过旋转电位器可以改变电路的电阻值，从而调节声音大小。
三、变阻器的优缺点1.优点：变阻器具有可靠性高、精度高、可调范围广等优点，这使得它在电子电路中得到了广泛的应用。
2.缺点：变阻器的寿命有限，容易受到高温、高湿等不良环境因素的影响。
此外，变阻器的价格较高，也限制了其应用范围。
总之，变阻器作为一种调节电路电阻值的电子元件，在电子电路中扮演着重要的角色。
通过对其基础知识的了解以及在电路中的应用，我们可以更好地理解其在电路中的作用和意义。
虽然变阻器有其不足之处，但其优点依然使得它在电子领域中得到广泛的应用。

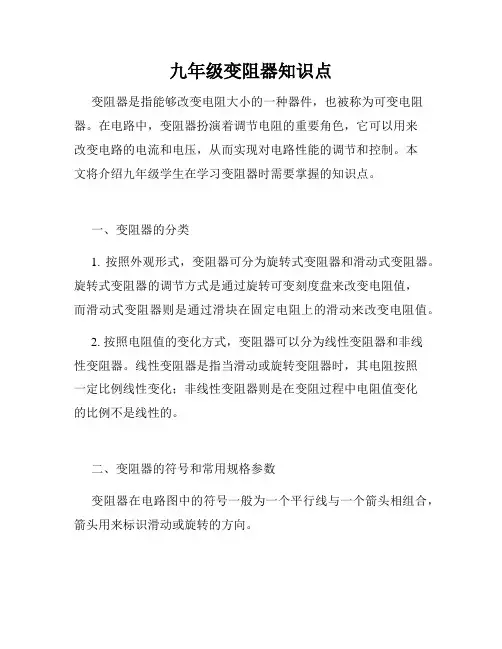

九年级变阻器知识点
九年级变阻器知识点变阻器是指能够改变电阻大小的一种器件，也被称为可变电阻器。
在电路中，变阻器扮演着调节电阻的重要角色，它可以用来改变电路的电流和电压，从而实现对电路性能的调节和控制。
本文将介绍九年级学生在学习变阻器时需要掌握的知识点。
一、变阻器的分类1. 按照外观形式，变阻器可分为旋转式变阻器和滑动式变阻器。
旋转式变阻器的调节方式是通过旋转可变刻度盘来改变电阻值，而滑动式变阻器则是通过滑块在固定电阻上的滑动来改变电阻值。
2. 按照电阻值的变化方式，变阻器可以分为线性变阻器和非线性变阻器。
线性变阻器是指当滑动或旋转变阻器时，其电阻按照一定比例线性变化；非线性变阻器则是在变阻过程中电阻值变化的比例不是线性的。
二、变阻器的符号和常用规格参数变阻器在电路图中的符号一般为一个平行线与一个箭头相组合，箭头用来标识滑动或旋转的方向。
常用的规格参数有电阻值、容量、可调范围等。
其中，电阻值是变阻器最重要的参数，通常用欧姆（Ω）来表示。
可调范围是指变阻器能够调节的最大和最小电阻值之间的范围。
三、变阻器的工作原理变阻器的工作原理与电阻的基本原理相同，即通过电流通过电阻时，会产生电压降。
在变阻器中，电阻值的改变是通过滑块或旋钮与电阻轨道的接触面积来实现的。
当滑动或旋转变阻器时，滑块或旋钮与电阻轨道的接触面积改变，从而改变了电流通过的电阻值。
四、变阻器的应用领域1. 电子设备中，变阻器被广泛应用于音量控制、调节屏幕亮度、电流限制、温度调节等功能。
2. 通信系统中，变阻器用于信号调节和放大，使信号能够适配不同的设备。
3. 工业自动化领域，变阻器常用于控制电机的启动速度和转速，以及监测温度和湿度等环境参数。
五、常见问题解答1. 变阻器与电位器有何区别？变阻器主要用来改变电路中的总电阻值，而电位器则是一种特殊类型的变阻器，用来调节电路中某一部分的电阻值。
2. 如何选择合适的变阻器？选择变阻器时，需要考虑其规格参数是否满足实际需求，例如电阻范围是否符合电路要求，是否需要线性变化等。

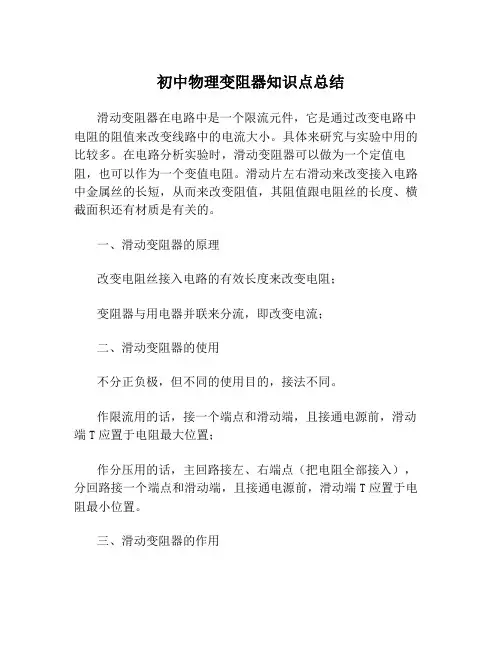

初中物理变阻器知识点总结
初中物理变阻器知识点总结
滑动变阻器在电路中是一个限流元件，它是通过改变电路中电阻的阻值来改变线路中的电流大小。
具体来研究与实验中用的比较多。
在电路分析实验时，滑动变阻器可以做为一个定值电阻，也可以作为一个变值电阻。
滑动片左右滑动来改变接入电路中金属丝的长短，从而来改变阻值，其阻值跟电阻丝的长度、横截面积还有材质是有关的。
一、滑动变阻器的原理
改变电阻丝接入电路的有效长度来改变电阻；
变阻器与用电器并联来分流，即改变电流；
二、滑动变阻器的使用
不分正负极，但不同的使用目的，接法不同。
作限流用的话，接一个端点和滑动端，且接通电源前，滑动端T应置于电阻最大位置；
作分压用的话，主回路接左、右端点（把电阻全部接入），分回路接一个端点和滑动端，且接通电源前，滑动端T应置于电阻最小位置。
三、滑动变阻器的作用
1、保护电路，即连接好电路，电键闭合前，应调节滑动变阻器的滑片P，使滑动变阻器接入电路部分的电阻最大。
2、通过改变接入电路部分的电阻来改变电路中的电流，从而改变与之串联的导体（用电器）两端的电压。
用电器接在变阻器的滑片上，此时，变阻器起分压器的作用，即改变电压
四、滑动变阻器的注意事项
1、使用前要根据滑动变阻器的具体规格，不仅阻值要符合，电流也必须小于允许通过的最大电流。
2、连接方式必须要为“一上一下”，即AC、AD或BC、BD。
3、通电前，要把滑动变阻器的阻值调到最大。
第十六章电阻、变阻器知识点总结
第三节电阻1、电阻：导体对电流的阻碍作用叫电阻。
符号是R，单位是欧姆，简称为欧，符号是Ω，比欧姆大的单位还有兆欧（MΩ）和千欧（kΩ）。
1MΩ＝103kΩ，1 kΩ＝103Ω，1MΩ＝106Ω常见导体的电阻率从小到大排列，分别是：银、铜、铝、钨、铁、锰铜合金、镍铬合金等。
在电子技术中，要经常用到具有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻，在电路图中用表示。
2、电阻大小的影响因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料（电阻率ρ）、长度（L）和横截面积（S），还与温度有关。
与导体是否连入电路、是否通电，及它的电流、电压等因素无关。
而且：①导体材料不同，在长度和横截面积相同时，电阻也一般不同；②在材料和横截面积相同时，导体越长，电阻越大；③在材料和长度相同时，导体的横截面积越小，电阻越大；④导体的电阻与导体的温度有关。
对大多数导体来说，温度越高，电阻越大。
只有极少数导体电阻随温度的升高而减小。
（例如玻璃）2、由电阻公式R=ρLS可知：①将粗细均匀的导体均匀拉长n倍，则电阻变为原来的n2倍；②将粗细均匀的导体折成等长的n段并在一起使用，则电阻变为原来的1n2倍。
一、实验情景：在相同的电压下，当把铜丝接入电路时，小灯泡明亮，表明铜丝对电流的作用较小；当把镍铬合金丝接入电路时，小灯泡较暗，表明镍铬合金丝对电流的作用较大。
[演示实验一]：课本P63图16.3-1小结：通过实验发现，相同电压下，接入不同的导体时，灯泡的亮、暗不同，说明：导体虽然容易导电，却同时对电流有__________作用。
二、电阻（R）（1）、定义：导体对___________________作用叫做电阻。
（2）、电阻是导体本身的一种。
在物理学中，用电阻来表示的大小。
导体的电阻越大，表示导体对电流的越大。
电阻用符号表示。
（3）、电阻的单位：________，简称______，符号是“____”。
电阻的常用单位还有________和________。
高中物理变阻器知识点
高中物理变阻器知识点高中物理是一门涉及自然科学领域内的基础课程，而变阻器在物理科学中则是一个非常基础和重要的概念。
为了更好地帮助学生加深对变阻器的理解，本文将从什么是变阻器、变阻器的分类和应用、如何判断变阻器的等级和其它相关知识点来详细阐述高中物理变阻器的知识点。
一、什么是变阻器变阻器，顾名思义，就是能调节电路中电阻的大小的器件。
在电子制造业中，变阻器被广泛应用于调整电路的特定值，比如说灯光、电视和手机等电子产品中就广泛使用。
变阻器一般由可回转的旋转电阻、导线绕线、电阻塞、可聚酰亚胺轴和接线柱五个部分组成。
其中，旋转电阻的作用主要是控制电路的电阻值，导线绕线则是为变阻器提供电源，电阻塞被用于限制电流，可聚酰亚胺轴则能够使变阻器更加灵活，接线柱则是连接变阻器与电路的重要纽带。
二、变阻器的分类和应用根据变阻器的物理特性，变阻器可分为可变电阻器、电位器和分压器。
1. 可变电阻器：能够通过旋转其电阻杆来调节电路中的电阻值。
可变电阻器的广泛应用领域包括灯光调节、电压调节和音量控制等多个领域。
2. 电位器：也是一种具有可调节电阻性质的器件，但是其调节方式和可变电阻器有所不同，其内部存在一个滑动铜片，根据滑动铜片位置的不同，从而调节电阻值。
电位器的一般应用领域包括麦克风和音响设备。
3. 分压器：分压器是一种能够通过改变两个不同位置的电阻对电路电压进行分压的器件。
分压器广泛应用于测量直流电压或者对半桥驱动电路进行调节。
三、如何判断变阻器的等级变阻器的等级也被称为其电阻量级，一般常见的有1/4、1/8、1/2和全阻器四种类型。
1. 1/4电阻器：是指变阻器的电阻容许偏差为+-5%，电阻值范围为0.1-1MΩ。
2. 1/8电阻器：是指变阻器的电阻容许偏差为+-10%，电阻值范围为0.1-1MΩ。
3. 1/2电阻器：是指变阻器的电阻容许偏差为+-20%，电阻值范围为10-10MΩ。
4. 全阻器：是指变阻器的电阻容许偏差为+-1%或者+-2%等，电阻值范围也相应比上面三类更为大。
九年级物理《变阻器》知识点解析
九年级物理《变阻器》知识点解析九年级物理《变阻器》知识点解析知识点一：变阻器1变阻器在电子技术中有一中能改变接入电路中电阻大小的元，叫做变阻器。
下图为学生实验中常用的滑动变阻器。
其中ABD为四个接线柱，P为滑片，可以左右滑动，改变滑片P的位置，可以改变滑动变阻器接入电路的电阻。
2滑动变阻器的使用：把滑动变阻器的不同接线柱接入电路，移动滑片，观察小灯泡亮度，判断电阻的变化情况：以下两种接法，不能改变灯泡亮度和电路中的电流，是无效的：由以上实验可知：滑动变阻器是靠改变接入电路的电阻线的长度改变电阻，从而调节电路中的电流的。
3用滑动变阻器控制电阻两端的电压：在以下电路中，（1）调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化；（2）换用不同的定值电阻，使电阻成倍地变化，调节滑动变阻器的滑片，使定值电阻两端的电压保持不变。
知识点二：变阻器的应用1变阻器的铭牌：变阻器通常标有最大电阻和允许通过的最大电流。
如“0Ω 1A”，这表明滑动变阻器的最大阻值是0Ω ，允许通过的最大电流是1A，如果电流超过1A，变阻器会被烧毁。
2变阻器的作用：通过调节其接入电路的阻值改变电路中的电流。
3变阻器的种类：滑动变阻器、电阻箱、机械式电位器、数字电位器等。
【典型例题1】【2016届福建泉州惠安县城北教研联盟初三上期期中物理卷】(多选)如图是滑动变阻器的结构示意图，若当滑片向右移动时，接入电路的电阻变小，那么，应连接的接线柱为（）A．A和B．B和D ．A和D D．A和B【答案】B当将滑动变阻器的滑片P向右移动时，在图中的哪种连接方法可使变阻器连入电路部分的电阻减小：（）【答案】【解析】当将滑动变阻器的滑片P向右移动时，如图为“用滑动变阻器改变电流”的实验．（1）在闭合开关前，滑片P应移动到最____端（选填“左”或“右”）。
（2）滑片向A端滑动时，小灯泡_____（选填“变亮”，“变暗”或“不变”）（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是________________；【答案】（1）左（2）变暗（3）滑动变阻器同时把下面两个接线柱接入电路【针对训练1】【2016届湖北武汉汉阳区初三期中物理卷】电位器是变阻器的一种，小菲同学买了一个电位器，如图所示．小菲想把它与灯泡串联起，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是（）A．A、B 两个接线柱分别接入电路B．B、两个接线柱分别接入电路．A、两个接线柱分别接入电路D．以上连接方法都正确【针对训练2】【2016届四川遂宁南学校初三上期半期考试物理卷】一个滑动变阻器铭牌上标有“0Ω 1A”的字样它的意义是（）A．电阻的最小值是0Ω，允许通过的最大电流是1AB．电阻的最小值是0Ω，允许通过的最小电流是1A．电阻的最大值是0Ω，允许通过的最小电流是1AD．电阻的最大值是0Ω，允许通过的最大电流是1A【针对训练3】【2016届福建泉州惠安县城北教研联盟初三上期期中物理卷】图是大型电子地磅的电路原理图。
九年级物理变阻器知识点
九年级物理变阻器知识点1. 引言物理学中，变阻器是一种用于控制电路中电阻的器件。
它可以调整电流的大小，从而对电路的运行产生重要影响。
本文将介绍九年级物理中关于变阻器的基本知识点。
2. 变阻器的定义与分类变阻器是一种电阻值可调的电阻器件，它可以根据需要改变电阻的大小。
根据结构和工作原理的不同，变阻器可以分为以下几类：- 旋转变阻器：通过旋转可调节电阻值，常用于音量控制器等场合。
- 滑动变阻器：通过滑动控制滑片位置来改变电阻值，常见于电子尺、电子血压计等设备。
- 数字变阻器：通过数字电路产生不同电阻值，适用于数字控制系统。
3. 变阻器的原理变阻器的原理基于电阻的物理特性。
电阻是指电流通过导体时所遇到的阻碍程度。
变阻器是通过改变其内部电路中的阻性元件来改变整体电阻值。
通常，阻性元件可以是导电物质、半导体或导体的一部分。
4. 变阻器的应用变阻器在电路设计和电子设备中广泛应用。
以下是一些常见的应用场景：- 电子设备调节：变阻器用于调整电子设备的音量、亮度等参数。
- 模拟电路设计：变阻器可以用于模拟信号的调节和控制。
- 传感器电路：变阻器用于传感器电路中的信号调节和灵敏度控制。
- 功率控制：变阻器可以用于调整电源输出的电流大小，实现功率的控制。
5. 变阻器的特点与注意事项- 热耗散：变阻器在工作过程中会产生热量，需要注意散热问题，以免影响其性能和寿命。
- 精度与稳定性：不同类型的变阻器具有不同的精度和稳定性，需要根据具体需求选择合适的类型。
- 阻值范围：不同变阻器的阻值范围不同，需根据电路设计要求选用合适的变阻器。
6. 结论变阻器作为一种电阻可调的器件，在九年级物理学中占有重要地位。
通过了解其定义、分类、原理、应用以及特点与注意事项，我们能够更好地理解和应用变阻器的知识，为日后的学习和实践打下坚实基础。
请注意，以上每个小节的标题仅作为提示，实际正文中不出现。
本文介绍了九年级物理中有关变阻器的基本知识点，希望能对您的学习有所帮助。
高中物理变阻器的知识点总结
高中物理变阻器的知识点总结物理变阻器的知识知识点一：电阻概念1.电阻：表示导体对电流的阻碍作用。
(导体如果对电流的阻碍作用越大，那么电阻就越大)2.电阻的符号：R;单位：国际单位：欧姆(Ω);常用的单位有：兆欧(MΩ)、千欧(KΩ)。
单位换算：1 MΩ= 103 KΩ; 1KΩ= 103 Ω。
知识点二：影响电阻大小的因素1.电阻的决定式公式R=ρL/S，其中ρ叫电阻率，与导体的材料有关。
L为电阻的长度。
S为电阻的横截面积。
(1)当导体的长度和横截面积一定时材料不同，电阻一般不同。
(2)导体的材料和横截面积相同时，导体越长，电阻越大。
(3)导体的材料和长度相同时，导体的横截面积越大，电阻越小。
(4)导体的电阻还和温度有关，对大多数导体来说，温度越高，电阻越大。
2. 导体的电阻是导体本身的一种性质，它的大小决定于导体的：长度、材料、横截面积和温度。
(电阻大小与加在导体两端的电压和通过的电流无关!)知识点三：一些常见的电阻值手电筒的小灯泡，灯丝电阻为几欧到十几欧。
日常用的白炽灯，灯丝的电阻为几百欧到几千欧。
实验室用的铜线，电阻小于百分之几欧。
电流表的内阻为零点几欧。
电压表的内阻为几千欧左右。
知识点四：特殊的电阻半导体：导电性能介于导体与绝缘体之间的物体。
超导体：当温度降到很低时，某些物质的电阻会完全消失的现象。
发生这种现象的物体叫超导体，超导体没有电阻。
当电阻为0时，导体的热效应消失。
学好高中物理的方法1、课前预习能提高听课的针对性预习中发现的难点，就是听课的重点;对预习中遇到的没有掌握好的有关的旧知识，可进行补缺，新的知识有所了解，以减少听课过程中的盲目性和被动性，有助于提高课堂效率。
预习后把自己理解了的知识与老师的讲解进行比较、分析即可提高自己思维水平，预习还可以培养自己的自学能力2、听课过程中要聚精会神、全神贯注，不能开小差全神贯注就是全身心地投入课堂学习，做到耳到、眼到、心到、口到、手到。
若能做到这“五到”，精力便会高度集中，课堂所学的一切重要内容便会在自己头脑中留下深刻的印象。
变阻器初中知识点
变阻器初中知识点在初中物理学习中，变阻器是一个重要的知识点，也是实验中常用的元器件之一。
在本文中，我们将从什么是变阻器、它的原理、种类和用途等角度来深入探讨这个话题。
什么是变阻器？变阻器是一种电性元器件，它可以改变它的阻值，即改变电路中的电阻大小。
它可以通过旋转或拉动它的滑动触点，在不同位置处具有不同的电阻值，从而提供了电路中可变的电阻。
变阻器是一种非常重要的元器件，广泛应用于电子工业、仪器仪表、自动控制等领域。
变阻器的原理变阻器的变阻原理非常简单。
它是一种由一段炭质、金属或半导体材料做成的电阻器，通常采用两个端点和一个可移动的滑动触点。
当滑动触点移动时，它会改变电阻器所连接电路的电阻值。
当滑动触点滑动到电阻器的一端时，与电阻器并联的电阻为0，此时通过具有很小电阻的线路，电流流经滑动触点和电阻器的另一端。
这样，整个电路的电阻被减小到一个最小值。
当滑动触点向另一端移动时，电阻值会逐渐增加，直到滑动触点到达电阻器的另一端，此时电阻器的总电阻相当于电阻器的电阻值R（即滑动触点到另一端的距离）。
变阻器的种类根据结构和原理的不同，变阻器可以分为以下几种：1. 线性电位器或可变电阻式电位器线性电位器或可变电阻式电位器是一种常见的变阻器，它是由一条长长的抗性电路图所组成。
电阻电路和电位器通常都是直线，这就是线性电位器的名称来源。
当滑动触点在滑动电导面上滑动时，滑动电导面的电导发生参数变化，从而发生电阻变化。
线性电位器通常被用作音量控制器、光强控制器、温度控制器、水位控制器等。
2. 线性电阻器线性电阻器是由一条粗长的、固定的电阻线构成的，它的两端分别引出正负两极，中间穿过一条滑动电导线。
滑动电导线的电导在滑动电导线上滑动时发生变化，从而改变电路中的电阻。
线性电阻器通常被用于控制电流大小，例如各种电动机和变压器的自动调整和自动控制。
3. 容性变阻器容性变阻器是一种用于调节电源电压、保护电器的电器器件，它具有阻抗变化的功能。
人教版九年级物理电阻(电阻变阻器)知识详解与练习
电阻(电阻·变阻器)一、大体概念1.电阻：表示导体对电流阻碍作用。
导体电阻越大，表示导体对电流的阻碍作用越大。
(1)符号：电阻用字母R表示，符号是。
(2)单位：国际单位是欧姆(Ω)，简称欧；其他单位还有千欧(kΩ)、兆欧(MΩ)。
1 kΩ=103Ω，1 MΩ=106Ω。
(3)影响电阻大小因素实验探讨：利用控制变量法去研究每一个因素对电阻大小的影响。
如下图a，b，c，是三根用同一种材料但粗细(横截面积)不同，a，c粗细相同而长短不同；导线d与导线c的长短、粗细都相同，但材料不同。
有实验可知：导体电阻大小与导体的横截面积、长度、材料有关。
其他条件相同时，导体的横截面积越大，电阻越小；其他条件相同时，导体的长度越大，电阻越大。
电阻是导体本身的一种性质。
小问题：家庭用电元件中各部位导电能力都一样吗？2.导体与绝缘体：(1)导体：有大量可以移动的自由电荷。
(2)绝缘体：有很少量可以移动的自由电荷。
(3)导体和绝缘体在必然条件下可以转化。
提出问题：这些元件是通过什么原理来工作的呢？3.变阻器：（1）原理：通过改变接入电路中电阻丝的长度来改变电阻，从而改变电流。
（2）符号：。
滑动变阻器滑动变阻器结构简图（3）连接方式：如图，滑动变阻器A、B、C、D4个接线柱，接AC和接AD是一种方式，接BC和BD是一种方式。
滑动变阻器需要串联在电路上，利用前应将滑片放在阻值最大处。
接AC＝接AD接BC＝接BD（4）变阻器铭牌上标有最大阻值和允许通过的最大电流。
二、例题精讲【例1】★导体的电阻是导体本身的．它的大小决定于导体的、和，还与有关．【测试题】(2021•大连)下列各因素，不属于决定导体电阻大小的因素是()A．导体的长度B．导体的横截面积C．导体的材料D．导体两头的电压电阻是导体本身的一种性质，其大小只与导体的材料、长度、横截面积、温度有关．与导体两头的电压、通过导体的电流和导体的功率无关．故选D．【例2】★★由同种材料制成的三根电阻丝，已知它们的长度关系为L1＞L2=L3，横截面积的关系为S1=S2＜S3，现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是() A．R1＜R2=R3，I1=I2=I3B．R1=R2＞R3，I1=I2＞I3C．R1＞R2＞R3，I1＞I2＞I3D．R1＞R2＞R3，I1=I2=I3【测试题】(2021•东城区)甲、乙、丙三根用同种材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值R甲、R乙、R丙的大小关系是() A．R甲=R乙=R丙B．R甲＜R乙＜R丙C．R甲＞R乙＞R丙D．R甲＞R丙＞R乙因为甲、乙、丙三根电阻丝的材料相同，由于甲、乙的粗细相同，但甲较长，因此甲的电阻大于乙的电阻；又因为乙、丙的长度相同，但丙较粗，而横截面积越小，电阻越大，因此乙的电阻大于丙的电阻；故：R甲＞R乙＞R丙．故选C．【例3】★(2021•大连)温度一按时，关于导线的电阻，下列说法正确的是()A．铁导线的电阻必然比铜导线的电阻大B．粗导线的电阻必然比细导线的电阻小C．将一根导线拉长，其电阻必然变大D．长短、粗细都相同的两根导线，电阻必然相同【测试题】(2021•永州)当温度一按时，比较两根铝导线电阻的大小，下列说法正确的是()A．较粗的导线电阻大B．若它们粗细相同，则较长的导线电阻大C．较细的导线电阻大D．若它们长度相同，则较粗的导线电阻大电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、C 都不正确；在温度、横截面积和材料相同，长的铝导线电阻大，故B正确；在温度、长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故D选项错误．故选B．【例4】★★长度相等的两根铝导线，若甲的横截面积为20mm2，乙的横截面积是30mm2，则() A．甲的电阻大B．甲、乙的电阻相等 C．乙的电阻大D．无法判断【测试题】一根较粗的铜线被均匀地拉伸为原长的两倍，它的电阻将会()A．变小B．变大C．不变D．无法肯定若将铜线均匀拉长，其材料不变，但铜线的长度变长，横截面积减小，所以铜线得电阻变大．故选B．【例5】★★将电阻为1欧姆的均匀铜棒拉成半径为原来的13的铜线，则这时铜线的电阻为()A．3ΩB．81ΩC．9ΩD．18Ω【测试题】将一根粗细均匀的铝导线从中点处对折后利用，则此时铝导线电阻大小将变成原来的() A．2倍B．1/2 C．1倍D．1/4将铝导线沿中点对折后，导体的材料和温度都没有转变，但导体的长度变成原来的一半，按照电阻与长度的关系可知阻值变成原来定的一半；长度变成原来一半的同时，横截面积变成原来的二倍，按照导体电阻与横截面积的关系可知，电阻又变成一半．所以，此刻的电阻是原来的14．故选D．【例6】★★(2021•天津)如图为滑动变阻器连入电路的示用意，当滑片P向右滑动时，连入电路的电阻变大的是()A．B．C．D．考点：滑动变阻器的使用．解答：(1)滑动变阻器都接上面的接线柱，滑动变阻器被短路．滑动变阻器都接下面接线柱，滑动变阻器相当于定值电阻；(2)选择上面一个接线柱，下面选择一个接线柱．滑动变阻器接入的部分取决于下面的接线柱；(3)当滑片P向右滑动时，连入电路的电阻变大，电阻变长，应该接入左半段．下面的接线柱一定接左接线柱，上面的接线柱任意接入．根据以上分析可得向右滑动电阻变大，需要接入下面的左接线柱，故C、D符合题意。
九年级物理_第15讲 变阻器(解析版)
第15讲变阻器模块一思维导图串知识模块二基础知识全梳理（吃透教材）模块三教材习题学解题（教材原题）模块四核心考点精准练（7大考向）模块五小试牛刀过关测（18题）1.了解滑动变阻器的结构和工作原理；2.掌握滑动变阻器调节阻值大小的方法；3.了解变阻箱的种类，掌握其读数的方法；4.了解变阻器在生活中的应用。
■知识点一、变阻器1. 变阻器（1）定义：通过改变电阻来控制电流的装置，叫做变阻器。
（2）常用的变阻器：①滑动变阻器；②电阻箱。
（3）变阻器的应用：电动车车速变化、收音机及电视机音量的强弱、计算机显示屏的亮度及对比度等，都可以靠变阻器来完成。
2. 滑动变阻器（1）构造：滑动变阻器的构造如图所示：（2）工作原理：通过改变接入电路中的电阻丝的长度来改变电路中电阻的大小。
滑动变阻器只是通过改变接入电路中的电阻丝的长度来改变接入电路的电阻大小，而电阻丝自身的总长度并没有发生变化，即电阻丝的总电阻没有变化。
（3）作用：改变电流、条件电压和保护用电器。
（4）结构示意图和电路图中的符号结构示意图：A 、B 、C 、D 分别表示四个接线柱，P 表示滑片。
元件符号如图所示。
（5）铭牌上各数值的物理意义20Ω：表示此滑动变阻器的最大阻值为20Ω。
使用此滑动变阻器时，接入电路中的阻值可以在0-20Ω之间变化1.5A ：表示此滑动变阻器允许通过的最大电流为1.5A（6）滑动变阻器的使用滑动变阻器一般串联在电路中，连接时应“一上一下”把接线柱接入电路中，并且滑动变阻器的滑片应滑至最大阻值处。
实物图示意图分析及结论结构示意图 变阻器符号20Ω，1.5A接入电路中电阻丝是AP段。
左移，AP段变短，接入电阻变小；右移，AP段变长，接入电阻变大接入电路中电阻丝是AP段。
左移，AP段变短，接入电阻变小；右移，AP段变长，接入电阻变大接入电路中电阻丝是BP段。
左移，BP段变长，接入电阻变大；右移，BP段变短，接入电阻变小接入电路中电阻丝是BP段。
电阻和变阻器+课件+-2024-2025学年沪科版物理九年级全一册
7 如图,滑动变阻器连入电路时要与用电器____串____联,闭合开关前,滑片P应移至 ___b____端(选填“a”或“b”)。闭合开关,当滑片P向___a____移动时,电流表示数变大, 灯泡变亮。
8如图甲所示的电路中,滑动变阻器连入电路的电阻丝是___a_P____(选填“aP”“Pb”或 “ab”)段,当滑片向右滑动过程中,灯泡的亮度____变__暗____;如图乙所示的电路中, 滑动变阻器滑片向左移,灯泡亮度____不__变____(选填“变亮”“变暗”或“不变”)。
。1 kΩ=___1_0_3___Ω;1 MΩ=___1_0_3___kΩ=___1_0_6___Ω。
2(2024·邯郸期末)关于电阻,下列说法正确的是( C )
A.绝缘体有电阻,导体没有电阻
B.通过导体的电流越大,说明导体的电阻越小
C.导体两端的电压为0时,导体的电阻不会变为0
D.当没有电流通过导体时,导体的电阻消失
3(2024·哈尔滨期末)实验室中某个常用的滑动变阻器铭牌上标有:“15 Ω 1 A”。 其中“1 A”的物理意义是___该__滑__动__变__阻__器__允__许__通__过__的__最__大__电__流__为__1_A____; “15 Ω”表示此滑动变阻器的___最__大__电__阻__为__1_5__Ω____。 4 (教材深开发·图15-4原创)如图是连入电路的电阻箱,图中连入电路的阻值为 ___1__0_2_2___Ω,这种电阻箱连入电路的最大阻值是___9__9_9_9___Ω。
知识点2 判断电阻大小及影响因素
3(2024·天津期末)甲、乙两根完全一样的导线,长度都是1 m。将甲剪去一半,
把剩下的一半再拉长到1 m跟乙相比,两根导线电阻大小关系是( C )
物理变阻器知识点总结
物理变阻器知识点总结一、变阻器的基本概念变阻器是一种电阻值可调的电器元件，通常由一个可调的电阻元件和一个固定的电阻元件组成。
通过改变电阻元件的电阻值，可以调节电路中的电流和电压。
二、变阻器的分类1. 按调节方式分类（1）旋钮式变阻器：通过旋转电阻元件上的旋钮来改变电阻值。
（2）滑动式变阻器：通过滑动触点改变电阻值，可以分为单滑动式和双滑动式。
2. 按电阻值变化特性分类（1）线性变阻器：电阻值与调节器旋钮或滑动触点的位置成线性关系。
（2）非线性变阻器：电阻值与调节器旋钮或滑动触点的位置不成线性关系。
三、变阻器的作用1. 调节电路中的电流和电压：通过改变电阻器的电阻值，可以调节电路中的电流和电压，实现对电路的控制。
2. 作为电压分压器：将变阻器接在电路中，可以将电压分成不同比例的输出，用于测量和检测电压。
3. 作为电流限制器：将变阻器接在电路中，可以限制电流的大小，保护电路不受过载损坏。
4. 作为信号调节器：将变阻器接在信号电路中，可以调节信号的大小和频率，用于调节信号的幅度和频率。
四、变阻器的工作原理1. 电阻器的基本原理：电流通过电阻器时，电子在电阻材料中受到阻碍，从而产生电阻。
电阻的大小与电阻器材料的电阻率、长度和横截面积有关。
2. 旋钮式变阻器的工作原理：旋钮式变阻器由可旋转的电阻材料和接触器组成，通过旋转旋钮改变电阻材料的有效长度，从而改变电阻值。
3. 滑动式变阻器的工作原理：滑动式变阻器通过滑动触点改变电阻材料的有效长度，从而改变电阻值。
单滑动式变阻器只能改变一个电阻值，而双滑动式变阻器可以改变两个电阻值。
五、变阻器的选型和应用1. 选型原则：根据要控制的电路的参数（电流、电压、功率等）来选取相应的变阻器。
应考虑电阻值范围、精度、功率容量、温度系数、调节方式等因素。
2. 应用领域：变阻器广泛应用于各种电路中，包括调节电流、电压、调节传感器信号、调节电子器件中的工作状态等。
六、常见故障及解决方法1. 电阻材料损坏：可能是电阻材料老化或受到外部损伤导致，需要更换电阻材料。
九年级 第十六章 第4节-变阻器知识点
第4节变阻器知识点1、电阻器，简称电阻，符号：变阻器：可以改变电阻值的电阻器。
电阻的分类：电阻可分为两类,即：定值电阻和可变电阻（变阻器）.常见的可变电阻分为：滑动变阻器和变阻箱（也称为电阻箱）.滑动变阻器：（1）滑动变阻器的构造：瓷筒（绝缘管）、线圈（电阻丝）、滑片、金属棒、接线柱等.（2）滑动变阻器的变阻原理：通过改变接入电路中的电阻线的长度来改变电阻,从而改变电路中的电流的.（3）滑动变阻器的作用：（a）通过改变电路中的电阻,改变电路中的电流和电压；（b）对电路起保护作用.（4）滑动变阻器的使用方法：简单地说就是：选、串、接、调.（a）根据铭牌选择合适的滑动变阻器(即使用时不能超过最大的额定电流)；（b）应串联在电路中使用；（c）接线要“一上一下”（不能同时用上面的两个接线柱(相当于导线)和同时用下面的两个接线柱(相当于一个定值电阻)；（d）闭合开关前应把阻值调至最大的地方（即：使电流最小的位置）（目的：对电路起保护作用）.一、变阻器的应用2、变阻器的应用：电视、收音机等调音量，电灯调明暗等二、滑动变阻器3、滑动变阻器：①改变电阻的最简单方法：改变电阻丝接入电路的有效长度来改变电阻。
②实验室常用滑动变阻器。
4、使用方法：①要与控制电路串联；②连入电路的两个接线柱必须是“一上一下”③为了保护电路，在电路接通前应把滑片移到使电路中的电阻最大的位置；④通过滑动变阻器的电流不能超过其允许通过的最大电流，如滑动变阻器的铭牌上标有“50Ω，1A”：滑动变阻器最大阻值为50Ω，允许通过的最大电流为1A二、滑动变阻器3、滑动变阻器：①改变电阻的最简单方法：改变电阻丝接入电路的有效长度来改变电阻。
②实验室常用滑动变阻器。
4、使用方法：①要与控制电路串联；②连入电路的两个接线柱必须是“一上一下”③为了保护电路，在电路接通前应把滑片移到使电路中的电阻最大的位置；④通过滑动变阻器的电流不能超过其允许通过的最大电流，如滑动变阻器的铭牌上标有“50 ? ，1a”：滑动变阻器最大阻值为 50 ? ，允许通过的最大电流为 1a。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电阻变阻器（基础）撰稿：史会娜审稿：雒文丽【学习目标】1.了解电阻是导体本身的一种属性，电阻的大小和材料、长度、横截面积以及温度有关；2.知道电阻的单位和单位换算；3.会用控制变量法探究电阻大小的决定因素；4.了解滑动变阻器的构造、在电路中的符号，理解变阻器的工作原理；5.正确使用滑动变阻器改变电路中的电流。
【要点梳理】要点一：电阻1.定义：电阻表示导体对电流阻碍作用的大小。
2.物理意义：导体对电流阻碍作用的大小。
3.符号：R 电路图中的符号：4.单位：欧姆，简称欧，符号是Ω。
常用单位：千欧、兆欧。
单位换算：1MΩ=1000KΩ，1K Ω=1000Ω。
要点诠释：1．导体虽然能够导电，但是对电流有一定的阻碍作用，电阻越大对电流的阻碍作用越大。
电阻是导体本身的一种性质。
2.了解一些电阻值：手电筒的小灯泡—－灯丝的电阻为几欧到十几欧。
日常用的白炽灯—－灯丝的电阻为几百欧到几千欧。
