星三角启动线径选择
星三角启动回路元器件及电缆选择
星三角启动电缆及元器件选择
1、星三角启动的电机（以22KW为例），实际运行必须是三角形运行才能达到额定值,
其额定值电流为线电流1=22 - 0.38 - 1.732 - COS）=44A左右。
而流过电机各相绕组的相电流（包括为实现三角形连接的外部电缆，即接触器至电机线端的电缆）=线电流44A- 1.732=25.4A。
2、三角形运行的电机在星形连接运行时，线电流=相电流，由于加在电机各相绕组的相
电压=线电压十1.732=220V，因此线电流=相电流=25.4A，实际启动电流应按25.4A来乘以启动倍数，而不是按44A来计算启动电流。
3、电缆的选择是按负荷实际长期电流选择的，不是按启动电流选择的，因此，星三角
启动的电缆应按25.4A来考虑。
但是，电源侧的电缆以及控制柜断路器至接触器的电缆必须按44A考虑，因为流过这段电缆的电流为线电流，只有接触器后至电机接线端的电缆才是流过相电流。
4、根据供电距离、铺设方式、铺设环境选择电缆，一般电缆额定载流量应该大于25.4 - 0.8=32A，所以可选择6或10平的电缆。
5、选接触器时也要根据实际情况选择，空载不频繁启动时，两个32A, —个25A接触器即可，带负载启动、频繁启动或接触器质量较差，应适当加大接触器型号。
星三角接法
1、电机三角型接法线电流是星型接法的1.732倍，但电机星三角启动的电线是分成6根，所以三角型接法每根线电流是线电流的一半。
热继电器选标牌额定电流的一半即可。
2、三相异步电动机功率计算公式三相异步电机功率公式：P=1.732UIcosφ其中：P—三相平衡功率1.732—根号3U—线电压，一般是380伏，变压器出来的电压常常是400伏左右I—线电流cosφ—，是0到1之间的数值，电阻性负载为1，一般为0.75到0.85，日光灯为0.53、加热管如果是380V的用三角型接法。
4、三根220V的发热管，我使用星形接法三相电源，不接零线......如果三根电热管的功率是一样的，那么星形连接是可以工作在三相380V电源中的，每相电压为220V，工作正常。
三根电热管连接处就形成了认为的中性点。
如果“其中一条发热管坏了”（断路） ......那么三根电热管的中性点就会消失，其余两根电热管为串连接入（两相）380V电压的工作状态中，在两根电热管功率相同时，每根电热管的电压变成380V的一半：190V。
三相星形连接的电热管正常工作时，工作零线是没有电流的。
当某一根电热管烧断，零线会出现于相线相同的电流，这是三相供电最大的特点，只要检测工作零线的电流，就可以及时发现有电热管出现问题了。
对称三相四线Y－Y系统是常见常用的系统，有三条火线、一条中线。
星形接法的三相电，线电压是相电压的根号3倍，而线电流等于相电流。
当三相负载平衡时，即使连接中性线，其上也没有电流流过。
三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。
星形接法主要应用在高压大型或中型容量的电动机中，定子绕组只引出三根线。
对于星形接法，各相负载平衡，则任何时刻流经三相的电流矢量和等于零。
从上图可以看出，上下桩依次联结是三角形，上面三根桩接一起是星形，如电机无接结盒第一相绕组头尾标上1.4第二相绕组头尾标上2.5第三相绕组头尾标上3.6星形接法：456接一起，123接电源三角形接法：1联结6，2联结4，3联接5，成为电机的三根出线说明（1）电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1.73倍（2）电机星形接法时因为有中性点（电机一般都是三相对称负载所以一般不引出中性线），具体方法是电机的三相绕组的三条尾连接在一起，三条头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的约1.73倍，线电流等于相电流。
90千瓦的电机星三角降压启动应该配多大的导线？
90千瓦的电机星三角降压启动应该配多大的导线？星三角降压启动分为主线路和控制线路，如图从中间切开，左边的是主线路，右边是控制线路。
控制线路控制线路电流很小，几乎随便用多大电线都不用担心电线会烧掉。
为什么呢？因为控制线路负荷是接触器的线圈，我们来看一下接触器线圈功率。
从图片可以看出，接触器线圈的视在功率为8.6VA，就按9W算吧。
3个接触器线圈加1个时间继电器线圈，一共4个线圈，控制线路的总功率4*9=32W。
算下来它的工作电流连1A都不到，所以说随便选多大的线都不用担心电线因电流过大而烧毁。
不过一般建议选用1平方的铜线。
因为电线截面积如果太小，压端子或者接线容易接触不牢固的；再一个就是经常开关电柜门，有些电线从配电柜接到电柜门，太细容易发生断线的问题。
星型接法和三角形接法电流计算主线路电线截面积是我们重点要考虑的问题，我们先来看一下星形接法和三角形接法时的电流大小。
如下图所示，左图是三角形接法，右图是Y型接法。
题目给出的是90KW三相电机，那么它正常运行时是三角形接法。
通过电机功率公式我们算出，1. 三角形接法线电流（三根火线每根火线电流）的大小为：三角型接法时，相电压=线电压=380V，线电流=√3相电流。
所以相电流（通过各相线圈的电流）等于各相线圈的阻抗为：2. 星型接法星型接法时，线电压=√3相电压=380V。
所以，相电压等于星型接法时，线电流=相电流，所以相电流（通过各相线圈的电流）等于根据上面计算可以知，星型接法时线电流约为相电流的⅓，对降低电流效果很明显。
各电线电流计算为了便于理解，我重新画了一下主线路图，并给各电缆编了号码。
根据前面计算可知，1. 三角型接法时：电线1、2、3的电流大小等于线电流=170A；电线4、5、6、7、8、9、10、11、12的电流大小等于相电流=98A；电线13、14、15、16的电流大小为0A。
2. 星型接法时：电线1---6、11-16的电流大小都等于线电流=57A；电线7、8、9的电流大小为0A。
星三角降压起动接触器选型技术参数

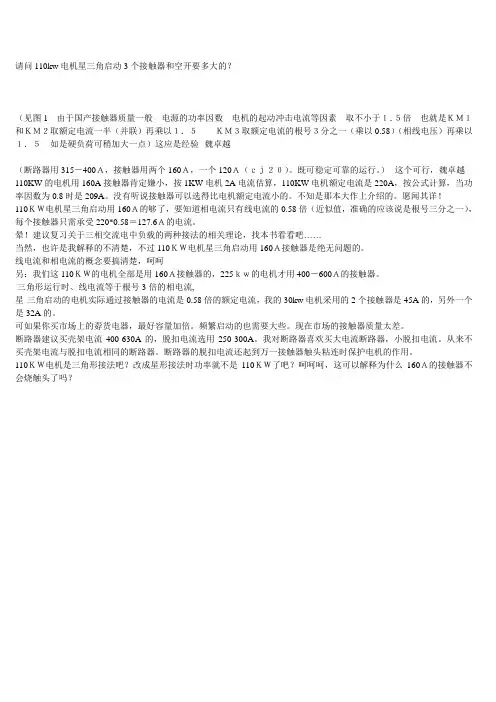

请问110kw电机星三角启动3个接触器和空开要多大的？（见图1 由于国产接触器质量一般电源的功率因数电机的起动冲击电流等因素取不小于１．５倍也就是ＫＭ１和ＫＭ２取额定电流一半（并联）再乘以１．５ＫＭ３取额定电流的根号３分之一（乘以0.58）（相线电压）再乘以１．５如是硬负荷可稍加大一点）这应是经验--魏卓越（断路器用315－400Ａ，接触器用两个160Ａ，一个120Ａ（ｃｊ２０）。
既可稳定可靠的运行。
）--这个可行，魏卓越110KW的电机用160A接触器肯定嫌小，按1KW电机2A电流估算，110KW电机额定电流是220A，按公式计算，当功率因数为0.8时是209A。
没有听说接触器可以选得比电机额定电流小的。
不知是那本大作上介绍的。
愿闻其详！110ＫＷ电机星三角启动用160Ａ的够了，要知道相电流只有线电流的0.58倍（近似值，准确的应该说是根号三分之一），每个接触器只需承受220*0.58＝127.6Ａ的电流。
晕！建议复习关于三相交流电中负载的两种接法的相关理论，找本书看看吧……当然，也许是我解释的不清楚，不过110ＫＷ电机星三角启动用160Ａ接触器是绝无问题的。
线电流和相电流的概念要搞清楚，呵呵另：我们这110ＫＷ的电机全部是用160Ａ接触器的，225ｋｗ的电机才用400－600Ａ的接触器。
三角形运行时、线电流等于根号3倍的相电流,星-三角启动的电机实际通过接触器的电流是0.58倍的额定电流，我的30kw电机采用的2个接触器是45A的，另外一个是32A的。
可如果你买市场上的孬货电器，最好容量加倍。
频繁启动的也需要大些。
现在市场的接触器质量太差。
断路器建议买壳架电流400-630A的，脱扣电流选用250-300A。
我对断路器喜欢买大电流断路器，小脱扣电流。
从来不买壳架电流与脱扣电流相同的断路器。
断路器的脱扣电流还起到万一接触器触头粘连时保护电机的作用。
110ＫＷ电机是三角形接法吧？改成星形接法时功率就不是110ＫＷ了吧？呵呵呵，这可以解释为什么160Ａ的接触器不会烧触头了吗？1电机铭牌上所标额定电流指的是线电流。
关于对电动机星三角起动控制电路及元件选型的探讨 - 副本
3 3 定 电 流 I e，=
/3×Ie=
/3×45=26A，计算容量为1.2Ie，
=1.2×26=32A，KM2计算容量为0.8Ie， =0.8×26=21A，加20%的余量
一、星三角起动运行原理
如图1所示，星三角起动控制电路需3个交流接触器，主接触 器KM1、星接触器KM2、角接触器KM3及一个延时继电器KT(图中未标 出)，起动时先KM1、KM2吸合，待电动机转速达到一定程度时，时间 继电器KT延时后，KM1 、KM3吸合，以实现星三角接线方式的变换。
电压及电流关系：三角形接法，I线= 3 I相, U线=U相，星形接法，
（一）由于建设项目规模大，建设周期长，技术复杂，人财物 消耗大，考虑到投入使用后的经济效益等因素，一旦决策失误，将 造成无可挽回的巨大经济损失，为了合理确定造价，必须在建设全 过程，按照不同阶段的特点进行多次计价，即按建设程序合理确定 不同阶段的造价精度，以充分体现造价的合理性。
（二）多年来，我国的建设项目普遍忽视了项目建设前期阶段 的重要性，造价控制的重点主要放在项目建设的后期阶段甚至在工 程决算阶段，因此经常出现投资超限的现象。有些项目甚至在建成 后投资大幅超过计划，从而建设了大量效益不好的工程。所以，我 们必须更新观念，重新认识，总结出一套完整的工程造价控制与管 理方法。
额定电流是电动机额定电流的 3/3倍，即相电流，Ie，= 3 Ie/3，星接
触器计算容量一般要略小于角接触器容量，经验值是主接触器的0.8 倍，按照以上计算再加20％的余量，即可作为交流接触器容量的选择 依据。此外以作 为低限参考，应根据实际情况选型，以达到最高的性价比。
星三角降压启动方式该如何接线？应该怎样选择型号？
星三角降压启动方式该如何接线？应该怎样选择型号？
星三角降压启动方式分两种，外三角和内三角，这个内外是根据主接触器而言的，主接触器接在三角之外，主接触器要根据线电流大小选型，如果主接触器在三角之内，
则主接触器可以根据相电流大小来选型。
比如100KW电动机利用星三角启动，如果用外三角方式，则主接触器选择200*1.25倍，角接触器选200/√3*1.25倍，星接触器200/2*1.25倍；如果用内三角形式，主接触器和角接触器都选择200/√3*1.25倍，星接触器选200/2*1.25倍即可。
电动机采用星三角启动，星形接法时的启动电流是三角形接法时
启动电流的1/3，很多人理解为1/√3，说明如下：当星形接法时线电流=相电流，举例为：100A，这时电机每相绕组承受的电压为：220V，当三角形接法时，电机每相绕组承受的电压为：380V，这时相电流就变成了原来的√3倍即173A
软启动器不适合冷水机组等大负载启动电机设备，消防泵启动方式现在只让用星三角启动方式，软启动对于不经常启动的设备并不可靠。
如果设计成星形接触器在主接触器吸合前先吸合，那么星形按触器可选小小于主接触器。
只要有主接触器2/3就可以。
多大功率的电机需用星三角启
多大功率的电机需用星三角启动?根据变压器容量，一般要求15KW以上用降压启动，以减小冲击电流从电网和能源节省考虑建议45KW以上使用软启 13KW用星三角，但是也有特殊要求的有的精密控制20KW就用变频！其实最终还是要看用户的需求！其实10KW以下的电动机基本上直接启动是没什么问题的---10KW以上又没有很强的控制要求可以考虑用星三角降压。
1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。
星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。
所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。
只有鼠笼型电机才采用星三角启动。
一家之言姑且听之.本人在实际使用过程中发现需星三角降压启动的电机从11KW开始就有需要的如风机、在启动时11KW电流在7-9倍(100)A左右按正常配置的热继电器根本启动不了（关风门也没用）热继电器配大了又起不了保护电机的作用，所以建议用降压启动。
而在一些启动负荷较小的电机上，由于电机到达恒速时间短，启动时电流冲击影响较小，所以在30KW左右的电机，选用1.5倍额定电流的断路器直接启动，长期工作一点问题都没有。
老外一般要求是15KW以上就用星三角启动,但我们的经验是30KW以上就用星三角启动,也可用软启动,但也要根据负载情况,如果启动冲击比较大,像我们一个设备11KW,但是用皮带带动的一个很大的离心轴,启动冲击较大,如果直接启动皮带容易断裂所以就要用星三角启动了.。
电机动力电缆选型
一台22kw电动机用多大铜电缆1、选电缆，要根据你的使用情况，才能选合适的电缆，在潮湿等散热条件好的地方，可以节省一点，在高温和重要地方，则必须选较大截面积的电缆。
一般三相380V22KW选6-10平方的比较合适。
2、电缆按正常运行配置，和启动方式无关。
22KW负荷选择电缆额定电流I=P/1.732UcosΦ=22/1.732/0.38/0.8=20/0.53=42A 如果是近距离（几十米以内），铜电缆6平方毫米，铝电缆10平方毫米。
如果是远距离，百米以上，铜电缆16平方毫米，铝电缆25平方毫米如果介于近距离与远距离之间，铜电缆10平方毫米，铝电缆16平方毫米。
今天无意看到这个问题发现很多人在误导大家。
所以把手册中的计算拿出来。
另外还请不懂电的朋友好好学习后再来答题。
22KW电机的相电流才25A 怎么也用不到10平方铜线的。
6平方线已经足够。
3、22KW三相电机，电流约在45A左右，铜线的话，1平方通过最佳电流5-8A。
因此6-9个平方够用了。
30KW电机应配多大电缆1、30KW的电动机为60A左右的电流,根据铜铝线的载流量规定.应用3*16平方的铜线,或用3*25平方的铝电缆,当然用铝的成本要低很多,但铝电缆的寿命是没铜的长的,相关的知识你可到我的空间去看下,有这方面的内容2、不频繁启动建议选用10*3铜芯电缆。
频繁启动建议选用16*3铜芯电缆。
3、如果电机工作电压为380V，其电流约为60A,可选用16平方厘米的铝芯缆线，换作铜芯缆线10平方就可以了。
如果电机工作电压是220V,其电流约136A,需要70平方的铝芯缆线，换作铜芯缆线用50平方的4、三相电的话：30000/1.732/380/0.8=14.24 所以建议用4*16+1*10（65元左右/米）或者3*16+2*10（60元左右/米）5、30KW电机，额定电流大约60A左右，第二版（电工手册）第十章推荐25摄氏度时选25平方毫米的多股绞铜线，环境温度40度时选35平方毫米。
星三角启动线径选择
创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*星三角启动线径选择序号铜电线型号mm2 单心载流量(25。
C)(A) 电压降mv/M 品字型电压降mv/M 紧挨一字型电压降mv/M 间距一字型电压降mv/M 两心载流量(25。
C)(A) 电压降mv/M 三心载流量(25。
C)(A) 电压降mv/M 四心载流量(25。
C(A) 电压降mv/M0.95 0.85 0.7VV YJV VV YJV VV YJV VV YJV1 1.5 20 25 30.86 26.73 26.73 26.73 16 16 13 18 30.86 13 13 30.862 2.5 28 35 18.9 18.9 18.9 18.9 23 35 18.9 18 2218.9 18 30 18.93 4 38 50 11.76 11.76 11.76 11.76 34 38 11.76 23 34 11.76 28 40 11.764 6 48 60 7.86 7.86 7.86 7.86 40 55 7.86 32 40 7.86 35 55 7.865 10 65 85 4.67 4.04 4.04 4.05 55 75 4.67 45 55 4.67 48 80 4.676 16 90 110 2.95 2.55 2.56 2.55 70 108 2.9 60 75 2.6 65 65 2.67 25 115 150 1.87 1.62 1.62 1.63 100 140 1.9 80 100 1.6 86 105 1.68 35 145 180 1.35 1.17 1.17 1.19 125 175 1.3 105130 1.2 108 130 1.29 50 170 230 1.01 0.87 0.88 0.9 145 210 1 130 160 0.87 138 165 0.8710 70 220 285 0.71 0.61 0.62 0.65 190 265 0.7 165210 0.61 175 210 0.6111 95 260 350 0.52 0.45 0.45 0.5 230 330 0.52 200260 0.45 220 260 0.4512 120 300 410 0.43 0.37 0.38 0.42 270 410 0.42 235 300 0.36 255 300 0.3613 150 350 480 0.36 0.32 0.33 0.37 310 470 0.35 275 350 0.3 340 360 0.314 185 410 540 0.3 0.26 0.28 0.33 360 570 0.29 320 410 0.25 400 415 0.2515 240 480 640 0.25 0.22 0.24 0.29 430 650 0.24 390 485 0.21 470 495 0.2116 300 560 740 0.22 0.2 0.21 0.28 500 700 0.21 450 560 0.19 500 580 0.1917 400 650 880 0.2 0.17 0.2 0.26 600 820 0.1918 500 750 1000 0.19 0.16 0.18 0.2519 630 880 1100 0.18 0.15 0.17 0.2520 800 1100 1300 0.17 0.15 0.17 0.24电机多少KW要星三角起动？答：电机容量与变压器容量之比大于30％才要考虑采用降压启动措施。
星三角启动电流计算
星三角启动的电机（以22KW为例），实际运行必须是三角形运行才能达到额定值，其额定值电流为线电流I=22÷0.38÷1。
732÷COSφ=44A左右。
而流过电机各相绕组的相电流(包括为实现三角形连接的外部电缆，即接触器至电机线端的电缆）=线电流÷1.732=25.4A.
2、三角形运行的电机在星形连接运行时,线电流=相电流，由于加在电机各相绕组的相电压=线电压÷1.732=220V，因此线电流=相电流=25.4A,实际启动电流应按25。
4A 来乘以启动倍数，而不是按44A来计算启动电流。
3、电缆的选择是按负荷实际长期电流选择的，不是按启动电流选择的，因此，星三角启动的电缆应按25.4A来考虑。
但，电源侧的电缆以及控制柜断路器至接触器的电缆必须按44A考虑,因为流过这段电缆的电流为线电流，只有接触器后至电机接线端的电缆才是流过相电流。
4、根据供电距离、铺设方式、铺设环境选择电缆，一般电缆额定载流量应该大于25.4÷0。
8=32A，所以可选择6或10平方毫米的电缆
5、选接触器时也要根据实际情况选择，空载不频繁启动时，两个32A一个25A接触器即可，带负载启动、频繁启动或接触器质量较差,应适当加大接触器型号。
电机三角运行，星形启动,启动电流是三角直接启动的1/3.
你可以用功率/3/220/功率因数得三角运行电流再以1.5-2。
5算出三角的启动电流.在乘1/3就是星型的启动电流。
好象结果与三角运行电流差不多，就以额定电流选接触器和断路器好了。
实际购买的星三角启动器的两个接触器是型号电流一样大的。
就是运行额定电流选的.。
星三角启动线径选择
创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*星三角启动线径选择序号铜电线型号mm2 单心载流量(25。
C)(A) 电压降mv/M 品字型电压降mv/M 紧挨一字型电压降mv/M 间距一字型电压降mv/M 两心载流量(25。
C)(A) 电压降mv/M 三心载流量(25。
C)(A) 电压降mv/M 四心载流量(25。
C(A) 电压降mv/M0.95 0.85 0.7VV YJV VV YJV VV YJV VV YJV1 1.5 20 25 30.86 26.73 26.73 26.73 16 16 13 18 30.86 13 13 30.862 2.5 28 35 18.9 18.9 18.9 18.9 23 35 18.9 18 2218.9 18 30 18.93 4 38 50 11.76 11.76 11.76 11.76 34 38 11.76 23 34 11.76 28 40 11.764 6 48 60 7.86 7.86 7.86 7.86 40 55 7.86 32 40 7.86 35 55 7.865 10 65 85 4.67 4.04 4.04 4.05 55 75 4.67 45 55 4.67 48 80 4.676 16 90 110 2.95 2.55 2.56 2.55 70 108 2.9 60 75 2.6 65 65 2.67 25 115 150 1.87 1.62 1.62 1.63 100 140 1.9 80 100 1.6 86 105 1.68 35 145 180 1.35 1.17 1.17 1.19 125 175 1.3 105130 1.2 108 130 1.29 50 170 230 1.01 0.87 0.88 0.9 145 210 1 130 160 0.87 138 165 0.8710 70 220 285 0.71 0.61 0.62 0.65 190 265 0.7 165210 0.61 175 210 0.6111 95 260 350 0.52 0.45 0.45 0.5 230 330 0.52 200260 0.45 220 260 0.4512 120 300 410 0.43 0.37 0.38 0.42 270 410 0.42 235 300 0.36 255 300 0.3613 150 350 480 0.36 0.32 0.33 0.37 310 470 0.35 275 350 0.3 340 360 0.314 185 410 540 0.3 0.26 0.28 0.33 360 570 0.29 320 410 0.25 400 415 0.2515 240 480 640 0.25 0.22 0.24 0.29 430 650 0.24 390 485 0.21 470 495 0.2116 300 560 740 0.22 0.2 0.21 0.28 500 700 0.21 450 560 0.19 500 580 0.1917 400 650 880 0.2 0.17 0.2 0.26 600 820 0.1918 500 750 1000 0.19 0.16 0.18 0.2519 630 880 1100 0.18 0.15 0.17 0.2520 800 1100 1300 0.17 0.15 0.17 0.24电机多少KW要星三角起动？答：电机容量与变压器容量之比大于30％才要考虑采用降压启动措施。
星三角启动线径选择
星三角启动线径选择序号铜电线型号mm2 单心载流量(25。
C)(A) 电压降mv/M 品字型电压降mv/M 紧挨一字型电压降mv/M 间距一字型电压降mv/M 两心载流量(25。
C)(A) 电压降mv/M 三心载流量(25。
C)(A) 电压降mv/M 四心载流量(25。
C(A) 电压降mv/M0.95 0.85 0.7VV YJV VV YJV VV YJV VV YJV1 1.5 20 25 30.86 26.73 26.73 26.73 16 16 13 18 30.8613 13 30.862 2.5 28 35 18.9 18.9 18.9 18.9 23 35 18.9 18 22 18.918 30 18.93 4 38 50 11.76 11.76 11.76 11.76 34 38 11.76 23 3411.76 28 40 11.764 6 48 60 7.86 7.86 7.86 7.86 40 55 7.86 32 40 7.86 35 55 7.865 10 65 85 4.67 4.04 4.04 4.05 55 75 4.67 45 55 4.67 48 80 4.676 16 90 110 2.95 2.55 2.56 2.55 70 108 2.9 60 75 2.6 65 65 2.67 25 115 150 1.87 1.62 1.62 1.63 100 140 1.9 80 100 1.6 86 105 1.68 35 145 180 1.35 1.17 1.17 1.19 125 175 1.3 105 1301.2 108 130 1.29 50 170 230 1.01 0.87 0.88 0.9 145 210 1 130 160 0.87 138 165 0.8710 70 220 285 0.71 0.61 0.62 0.65 190 265 0.7 165 2100.61 175 210 0.6111 95 260 350 0.52 0.45 0.45 0.5 230 330 0.52 200 2600.45 220 260 0.4512 120 300 410 0.43 0.37 0.38 0.42 270 410 0.42 235 300 0.36 255 300 0.3613 150 350 480 0.36 0.32 0.33 0.37 310 470 0.35 275 350 0.3 340 360 0.314 185 410 540 0.3 0.26 0.28 0.33 360 570 0.29 320 410 0.25 400 415 0.2515 240 480 640 0.25 0.22 0.24 0.29 430 650 0.24 390 485 0.21 470 495 0.2116 300 560 740 0.22 0.2 0.21 0.28 500 700 0.21 450 560 0.19 500 580 0.1917 400 650 880 0.2 0.17 0.2 0.26 600 820 0.1918 500 750 1000 0.19 0.16 0.18 0.2519 630 880 1100 0.18 0.15 0.17 0.2520 800 1100 1300 0.17 0.15 0.17 0.24电机多少KW要星三角起动？答：电机容量与变压器容量之比大于30％才要考虑采用降压启动措施。
星三角启动 选型
主、三角接触器=60x0.58=34,取38，星接触器=60x0.33=19.8,取25。
注意：主、星接触器上端均接空开下端子！接触器动作顺序：先星，再主，后三角！空开过载保护整定值为电动机额定电流，短路保护为10倍额定电动机电流即可（前提：电动机空载启动！）。
空开选型：nsx100-tm63，热磁脱扣即满足要求。
不需要熱继。
不要相信此论坛上的：过载保护整定值为额定电流的1.05-1.1倍的说法，纯粹胡说八道！根本没有理论依据！记住：空开该跳就要跳闸！此论坛上的很多人担心空开挡不住电动机启动瞬间的电流，但纯粹多余！电动机空载星启动不可能有超过10倍的额定电流。
而且电动机启动瞬间只考验空开的短路保护值！如果满载直起，10倍短路保护值肯定不行！，需要12-13倍，施耐德的空开必须选电子脱扣！西门子、穆勒还可选热磁脱扣，因为它们的短路保护值为12-13倍。
另：只要电网及线路等有足够的承受力，任何电动机都可空载直起。
当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。
星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。
所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。
只有鼠笼型电机才采用星三角启动。
星三角启动电流计算详解
星三角启动电流计算2014-6-19 05:56|发布者: admin|查看: 13|评论: 0摘要: 星三角启动电流计算如下：1、星三角启动的电机（以22KW为例），实际运行必须是三角形运行才能达到额定值，其额定值电流为线电流I=22÷0.38÷1.732÷COSφ=44A左右。
而流过电机各相绕组的相电流（包括为实现三角形连 ...星三角启动电流计算如下：1、星三角启动的电机（以22KW为例），实际运行必须是三角形运行才能达到额定值，其额定值电流为线电流I=22÷0.38÷1.732÷COSφ=44A左右。
而流过电机各相绕组的相电流（包括为实现三角形连接的外部电缆，即接触器至电机线端的电缆）=线电流÷1.732=25.4A。
2、三角形运行的电机在星形连接运行时，线电流=相电流，由于加在电机各相绕组的相电压=线电压÷1.732=220V，因此线电流=相电流=25.4A，实际启动电流应按25.4A来乘以启动倍数，而不是按44A来计算启动电流。
3、电缆的选择是按负荷实际长期电流选择的，不是按启动电流选择的，因此，星三角启动的电缆应按25.4A来考虑。
但，电源侧的电缆以及控制柜断路器至接触器的电缆必须按44A 考虑，因为流过这段电缆的电流为线电流，只有接触器后至电机接线端的电缆才是流过相电流。
4、根据供电距离、铺设方式、铺设环境选择电缆，一般电缆额定载流量应该大于25.4÷0.8=32A，所以可选择6或10平方毫米的电缆5、选接触器时也要根据实际情况选择，空载不频繁启动时，两个32A一个25A接触器即可，带负载启动、频繁启动或接触器质量较差，应适当加大接触器型号。
电机三角运行，星形启动，启动电流是三角直接启动的1/3。
可以用功率/3/220/功率因数得三角运行电流再以1.5-2.5算出三角的启动电流。
在乘1/3就是星型的启动电流。
星三角启动电流计算
星三角启动的电机（以22KW为例），实际运行必须是三角形运行才干达到额定值，其额定值电流为线电流I=22÷0.38÷1.732÷COSφ=44A左右。
而流过电机各相绕组的相电流（包含为实现三角形连接的外部电缆，即接触器至电机线端的电缆）=线电流÷1.732=25.4A。
2、三角形运行的电机在星形连接运行时，线电流=相电流，由于加在电机各相绕组的相电压=线电压÷1.732=220V，因此线电流=相电流=25.4A，实际启动电流应按25.4A来乘以启动倍数，而不是按44A来计算启动电流。
3、电缆的选择是按负荷实际长期电流选择的，不是按启动电流选择的，因此，星三角启动的电缆应按25.4A来考虑。
但，电源侧的电缆以及控制柜断路器至接触器的电缆必须按44A考虑，因为流过这段电缆的电流为线电流，只有接触器后至电机接线端的电缆才是流过相电流。
4、根据供电距离、铺设方式、铺设环境选择电缆，一般电缆额定载流量应该大于25.4÷0.8=32A，所以可选择6或10平方毫米的电缆
5、选接触器时也要根据实际情况选择，空载不频繁启动时，两个32A一个25A接触器即可，带负载启动、频繁启动或接触器质量较差，应适当加大接触器型号。
电机三角运行，星形启动，启动电流是三角直接启动的1/3。
你可以用功率/3/220/功率因数得三角运行电流再以1.5-2.5算出三角的启动电流。
在乘1/3就是星型的启动电流。
好象结果与三角运行电流差未几，就以额定电流选接触器和断路器好了。
实际购买的星三角启动器的两个接触器是型号电流一样大的。
就是运行额定电流选的。
星三角选型公式
如何选择散件组装星—三角起动器？
如何选择散件组装星—三角起动器？
用星--三角起动器起动电机时流过接触器的电流只有电机额定电流的1/1.732，下面用11KW 电机的星三角起动器来说明选型方法。
电机为11KW，其电流约为2 × 11 = 22安培。
22÷1.732=12.7安培，大于12安培，所以选18安培的,全套的型号为LC3D18M5，其线圈电压为AC 220V（不包括热继）。
全套产品只有进口的，无合资生产的。
若要订合资的，只能订散件由用户自己组装。
散件包括三个接触器，其中两个为18安培的接触器，另一个为22÷3=7.3安培，选9安培的接触器，即LC1-D1810M5C一个，LC1D1801M5C一个，LC1D0910M5C一个。
还需要一个辅助接点块LADN11及一个星三角起动器专用延时头LADS2。
[楼主] | Posted:2005-11-10 17:18|。
电机功率如何选空开、接触器和电线
电机功率如何选空开、接触器和电线导语：知道了电动机功率，我们也就知道了电动机电流，就有了空开（断路器）、接触器和导线的选型依据。
知道了电机功率，我们也就知道了电机电流，就有了空开（断路器）、接触器和导线的选型依据。
我们一般把微型塑壳断路器叫做空开，它有两个系列，一个是动力保护型一一D型，一个是照明保护型一一C型；用空开在选型时，注意事项：C型选取系数是1.5-2倍,D型选取系数是1.25-1.5倍。
用总制型塑壳断路器选取系数是1.15倍即可。
空开选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏；接触器：交流接触器选择是电机流的2.5倍；电线选择：是根据电流大小来选择的。
例如，一台三相异步电机，7.5KW，4极，其额定电路约为15A。
1、空开的选择：一般选用其额定电流1.5-2.5倍，电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。
2、接触器的选择：根据电机功率选择合适大小就行，1.5-2.5倍,还要注意辅助触点的匹配，不要到时候买回来辅助触点不够用。
交流接触器选择是电机流的2.5倍。
这样可以保证长期频繁工作。
3、电线的选择：根据电机的额定电流15A,选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决,这里我们选择4平方。
接触器选型,要分清它是直接启动还是降压启动,还要看它是重负载启动还是轻负载启动；对于直接启动或者重负载启动,考虑到启动过程的冲击电流以及产品的质量的可靠性一般选择是电动机额定电流的2-2.5足可,对于降压启动,如星三角启动器,它的主接触器选择电动机额定电流即可,接星形的接触器相对可以小一级配置。
导线我们可以根据导线的安全载流量,查表求的,也可以根据经验进行估算选型,同时也要考虑铜线的最小安装线径及机械强度问题。
一般我们根据电动机额定电流这样算导线的,一个KW一个平方导线,这个导线是铝芯线,折合铜芯线要降一级选择。
电动机星三角启动要配铜芯电缆线
启动时的电流一般是额定电流的5～7倍。22千瓦电动机的额定电流约43A,启动电流约215～301A
三相电机的运行电流（功率因数按0.85，效率按0.85计算）
I=22000/（1.732*380*0.85*0.85）=46（A）
配用电表用3*1.5(6)A电表 选用50/5的互感器。
知道>工程技术科学> 问题页已解决
70千瓦电动机星三角启动要配2条多少平方毫米的铜芯电缆线
jsyzzdy 1-07 06:19推荐答案
一般铜线安全计算方法是：
2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
30mm2 的铜芯电缆线
兖矿兴隆矿 1-07 08:30
星三角启动要配2条3x35+1x10平方铜芯电缆线
10平方线接外壳做接地保护用
三相异步电动22千瓦电动机配什么样的电表？
最佳答案 直读表：DT862,3*380/220V,3*60A
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
liangger_he 1-07 13:42其他答案
赞同0| 评论 2008-12-3 08:45 奔驰荒漠 | 十二级
三相异步电动机的直接启动时的电流是它额定电流的4-7倍，星三角降压启动时电流是它额定电流的1-4倍。22千瓦电动机配电表加电流互感器50/5的就可以了。 赞同0| 评论 2008-12-3 21:19 liuyufei1258 | 四级
星三角启动电流计算
.
星三角启动的电机（以22KW为例），实际运行必须是三角形运行才能达到额定值，其额定值电流为线电流I=22÷0.38÷1.732÷COSφ=44A左右。
而流过电机各相绕组的相电流（包括为实现三角形连接的外部电缆，即接触器至电机线端的电缆）=线电流÷1.732=25.4A。
2、三角形运行的电机在星形连接运行时，线电流=相电流，由于加在电机各相绕组的相电压=线电压÷1.732=220V，因此线电流=相电流=25.4A，实际启动电流应按25.4A来乘以启动倍数，而不是按44A来计算启动电流。
3、电缆的选择是按负荷实际长期电流选择的，不是按启动电流选择的，因此，星三角启动的电缆应按25.4A来考虑。
但，电源侧的电缆以及控制柜断路器至接触器的电缆必须按44A考虑，因为流过这段电缆的电流为线电流，只有接触器后至电机接线端的电缆才是流过相电流。
4、根据供电距离、铺设方式、铺设环境选择电缆，一般电缆额定载流量应该大于25.4÷0.8=32A，所以可选择6或10平方毫米的电缆
5、选接触器时也要根据实际情况选择，空载不频繁启动时，两个32A一个25A接触器即可，带负载启动、频繁启动或接触器质量较差，应适当加大接触器型号。
电机三角运行，星形启动，启动电流是三角直接启动的1/3。
你可以用功率/3/220/功率因数得三角运行电流再以1.5-2.5算出三角的启动电流。
在乘1/3就是星型的启动电流。
好象结果与三角运行电流差不多，就以额定电流选接触器和断路器好了。
实际购买的星三角启动器的两个接触器是型号电流一样大的。
就是运行额定电流选的。
；.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
星三角启动线径选择
序号铜电线型号
mm2 单心载流量
(25。
C)(A) 电压降mv/M 品字型电压降mv/M 紧挨一字型电压降mv/M 间距一字型电压降mv/M 两心载流量(25。
C)(A) 电压降mv/M 三心载流量(25。
C)(A) 电压降mv/M 四心载流量(25。
C(A) 电压降mv/M
0.95 0.85 0.7
VV YJV VV YJV VV YJV VV YJV
1 1.5 20 25 30.86 26.73 26.73 26.73 16 16 13 18 30.86
13 13 30.86
2 2.5 28 35 18.9 18.9 18.9 18.9 2
3 35 18.9 18 22 18.9
18 30 18.9
3 4 38 50 11.76 11.76 11.76 11.76 34 38 11.76 23 34
11.76 28 40 11.76
4 6 48 60 7.86 7.86 7.86 7.86 40 5
5 7.8
6 32 40 7.86 35 55 7.86
5 10 65 85 4.67 4.04 4.04 4.05 55 75 4.67 45 55 4.67 48 80 4.67
6 16 90 110 2.95 2.55 2.56 2.55 70 108 2.9 60 75 2.6 65 65 2.6
7 25 115 150 1.87 1.62 1.62 1.63 100 140 1.9 80 100 1.6 86 105 1.6
8 35 145 180 1.35 1.17 1.17 1.19 125 175 1.3 105 130
1.2 108 130 1.2
9 50 170 230 1.01 0.87 0.88 0.9 145 210 1 130 160 0.87 138 165 0.87
10 70 220 285 0.71 0.61 0.62 0.65 190 265 0.7 165 210
0.61 175 210 0.61
11 95 260 350 0.52 0.45 0.45 0.5 230 330 0.52 200 260
0.45 220 260 0.45
12 120 300 410 0.43 0.37 0.38 0.42 270 410 0.42 235 300 0.36 255 300 0.36
13 150 350 480 0.36 0.32 0.33 0.37 310 470 0.35 275 350 0.3 340 360 0.3
14 185 410 540 0.3 0.26 0.28 0.33 360 570 0.29 320 410 0.25 400 415 0.25
15 240 480 640 0.25 0.22 0.24 0.29 430 650 0.24 390 485 0.21 470 495 0.21
16 300 560 740 0.22 0.2 0.21 0.28 500 700 0.21 450 560 0.19 500 580 0.19
17 400 650 880 0.2 0.17 0.2 0.26 600 820 0.19
18 500 750 1000 0.19 0.16 0.18 0.25
19 630 880 1100 0.18 0.15 0.17 0.25
20 800 1100 1300 0.17 0.15 0.17 0.24
电机多少KW要星三角起动？
答：电机容量与变压器容量之比大于30％才要考虑采用降压启动措施。
答：如果照书上说的是10千瓦以上都是要用降压启动的，但是它还同样有规定直接启动是电动机的功率和变压器的关系就象楼上说的一样。
电动机一般小功率的都是星型接法，就没可能用星三角降压启动，大功率的电动机现在用星三角启动的也少了，都是采用自耦降压启动或者软启动，变频器启动，星三角启动布线要麻烦一点，主要的还要看你的实际需要。
答：民用的话，分公共电网直接供电和小区变压器供电两种，前者允许直接启动为11KW以下，后者为15KW
工业用的话只要满足通用用电设备配电设计规范中的2.3.2和2.3.3的条件可直接启动。
另外还要看各地区的配电规范。
如上海低压用户电气装置规程中5.7电动机允许直接起动的容量应小于供电变压器容量的8%，消防设备允许直接起动的容量应小于变压器的15%。
答：1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；
2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；
3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。
星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。
所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10% （我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。
只有鼠笼型电机才采用星三角启动。
一家之言,姑且听之.
---------------------------以上观点本人非常认同，有理有据
在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7-9倍(100)A左右,按正常配置的热继电器根本启动不了,（关风门也没用）热继电器配大了又起不了保护电机的作用，所以建议用降压启动。
而在一些启动负荷较小的电机上，由于电机到达恒速时间短，启动时电流冲击影响较小，所以在30KW左右的电机，选用1.5倍额定电流的断路器直接启动，长期工作一点问题都没有。
---------------------------此段观点我不太认同，因为在项目中很多场合都有风机直起，而且热继双金属片动作需要时间，如果知道参数，可以对照热继曲线选择；如果曲线不能配合，再选择其他方式！
----------------------以下标准内容：
第三节电动机的起动
第2.3.1条电动机起动时，其端子电压应能保证机械要求的起动转矩，且在配电系统中引起的电压波动不应妨碍其他用电设备的工作。
第2.3.2条交流电动机起动时，配电母线上的电压应符合下列规定：
一、在一般情况下，电动机频繁起动时，不宜低于额定电压的90%；电动机不频繁起动时，不宜低于额定电压的85%。
二、配电母线上未接照明或其他对电压波动较敏感的负荷，且电动机不频繁起动时，不应低于额定电压的80%。
三、配电母线上未接其他用电设备时，可按保证电动机起动转矩的条件决定；对于低压电动机，尚应保证接触器线圈的电压不低于释放电压。
第2.3.3条笼型电动机和同步电动机起动方式的选择，应符合下列规定：
一、当符合下列条件时，电动机应全压起动：
1、电动机起动时，配电母线的电压符合本规范第2.3.2条的规定：
2、机械能承受电动机全压起动时的冲击转矩；
3、制造厂对电动机的起动方式无特殊规定。
、当不符合全压起动的条件时，电动机宜降压起动，或选用其他适当的起动方式。
三、当有调速要求时，电动机的起动方式应与调速方式相配合。
答：再述一下，由于线路远线径小，我还做过5.5和7.5Kw电机的星三角起动，因为直接起动压降大，接触器直接跳。
所以说任何事情都得一分为二的来看待，不是教条的死板硬套。
星三角回路电流计算方法
发布时间:10/7/14 来源:本站点击1129次
1、星三角启动的电机（以22KW为例），实际运行必须是三角形运行才能达到额定值，其额定值电流为线电流I=22÷0.38÷1.732÷COSφ=44A左右。
而流过电机各相绕组的相电流（包括为实现三角形连接的外部电缆，即接触器至电机线端的电缆）=线电流÷1.732=25.4A。
2、三角形运行的电机在星形连接运行时，线电流=相电流，由于加在电机各相绕组的相电压=线电压÷1.732=220V，因此线电流=相电流=25.4A，实际启动电流应按25.4A来乘以启动倍数，而不是按44A来计
算启动电流。
3、电缆的选择是按负荷实际长期电流选择的，不是按启动电流选择的，因此，星三角启动的电缆应按25.4A 来考虑。
但，电源侧的电缆以及控制柜断路器至接触器的电缆必须按44A考虑，因为流过这段电缆的电流为线电流，只有接触器后至电机接线端的电缆才是流过相电流。
4、根据供电距离、铺设方式、铺设环境选择电缆，一般电缆额定载流量应该大于25.4÷0.8=32A，所以可
选择6或10平方毫米的电缆
5、选接触器时也要根据实际情况选择，空载不频繁启动时，两个32A一个25A接触器即可，带负载启
动、频繁启动或接触器质量较差，应适当加大接触器型号。
（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注）。
