1.1 概述TOP9140C3系列厂用变保护测控装置是在吸收国际先进技术基础上，针对一台厂（站）用变而设计开发的保护监控一体化装置，能完成一台厂（站）用变的保护、测量、控制和联网通信远动功能。

SDG801E变压器保护装置

SDG801E变压器保护装置技术和使用说明书国电南京自动化股份有限公司南京河海南自水电自动化有限公司SDG801E变压器保护装置技术与使用说明书编写李鹏高振东审核批准(此页仅供审查签署用，不印刷)安全声明为保证安全、正确的使用装置，请务必阅读一下重要信息：1）装置的安装和调试应由专业人员进行2）装置上电使用前请仔细阅读说明书。

应遵照国家和电力行业相关规程并参照说明书对装置进行操作、调整和测试。

如有随机资料，相关部分以资料为准3）装置上电前，应明确连线与正确示图相一致4）装置应可靠接地5）装置施加的额定操作电压应与铭牌上标记的一致6）严禁无防护措施触摸电子器件7）接触装置端子，要防止电触击8）如要拆解装置，必须保证断开所有的外部端子连接，或者切除所有的输入激励量。

否则，触及装置内部的带电部分，将可能造成人身伤害；9）对装置进行测试时，应使用可靠的测试仪；10）装置的调试密码：0801；操作密码：8888版本声明本说明书适用于SDG800E型变压器保护装置V1.0版本。

产品说明书版本修改记录表*技术支持电话：（025）51858389传真：（025）51858373*本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符*2015年6月第1版第1次印刷*国电南自技术部监制目录1概述 (1)1.1应用范围 (1)1.2装置特点 (1)1.3主要保护性能 (2)2配置方案 (4)2.1保护功能 (4)2.2典型配置 (4)2.3组屏方案 (5)3主要技术指标 (7)3.1机械及环境参数 (7)3.2额定电气参数 (7)3.3电磁兼容 (7)3.4保护主要技术指标 (8)4保护原理说明 (10)4.1变压器差动保护 (10)4.2复合电压闭锁过流保护 (14)4.3复合电压闭锁方向过流保护 (15)4.4过流速断保护 (18)4.5零序过流保护 (18)4.6零序方向保护过流保护 (19)4.7间隙零序保护 (20)4.8间隙过压保护 (21)4.9间隙过流保护 (22)4.10过负荷、启动通风及闭锁调压保护 (23)4.11低压侧零序电压告警 (23)4.12TV断线 (24)4.13非电量保护 (24)5装置整体说明 (26)5.1结构及安装 (26)5.2装置面板布置及功能说明 (27)5.3装置背板布置图 (28)5.4模件配置及各模件说明 (29)6界面操作说明 (38)6.1界面显示风格 (38)6.2装置键盘说明 (38)6.3界面功能框图 (39)6.4装置密码 (40)6.5操作说明 (40)7通信及对时说明 (53)7.1通信口及通信规约 (53)7.2MODBUS通信规约 (53)7.3串口103通信规约 (55)7.4以太网103通信规约 (57)7.5GPS校时 (58)附录A 整定计算及工程应用说明 (60)A.1.变压器差动保护 (60)A.2.复合电压闭锁过流保护 (62)A.3.复合电压闭锁方向过流保护 (62)A.4.过流速断保护 (63)A.5.零序过流保护 (64)A.6.零序方向过流保护 (64)A.7.间隙零序保护 (65)A.8.过负荷保护 (66)A.9.低压侧接地告警 (66)附录B 装置配置说明 (67)B.1.变压器差动保护装置（SDG801E-TM） (67)B.2.变压器后备保护装置（SDG801E-TB） (68)1 概述1.1 应用范围SDG801E型变压器保护装置为针对35kV～110kV 电压等级电力变压器功能要求及配置特点研发的新一代数字式变压器保护装置。

DSB-31D接地变说明书

DSB-31D使用说明书目录1装臵简介 (1)2技术指标 (1)3装臵结构 (4)4装臵硬件 (5)5保护原理 (10)6安装调试 (13)7运行维护 (14)8贮存保修 (15)9供应成套性 (15)10订货须知 (16)11附录 (16)12附图 (21)注：本资料版权为北京美兰尼尔公司所有，受版权法的保护，使用仅限于美兰尼尔公司的用户，未经本公司书面许可，不得以任何形式和方式提供给第三者，同时本公司保留对资料的修改和解释权。

1装臵简介DSB-31D型数字配电变保护装臵是由北京美兰尼尔电子技术有限公司自主研发生产的新一代数字保护装臵，产品采用国际先进的DSP和表面贴装技术，工艺成熟可靠。

DSB-31D 型数字配电变保护装臵主要应用于10kV及以下所用变和不要求装设差动保护的电抗器作为主保护和综合保护。

装臵主要特点：先进的工艺设计理念保证了装臵优良的抗干扰性能；软硬件设计标准化、模块化，便于现场维护和装臵功能的升级；友好的人机界面，全汉化液晶显示；键盘操作简单，定值修改和保护功能投退方便可靠；操作回路包含防跳回路，动作可靠。

保护功能配臵：两段三相电流保护：速断和过流保护；负序电流速断保护；电流反时限和负序反时限保护；过负荷保护：过负荷出口跳闸或告警可选择；高压侧零流保护（出口跳闸或告警可选择）；低压侧零流速断和过流保护；低压侧零序过流出口跳闸或告警可选择；低压侧零流反时限保护；PT断线监视及CT断线检测功能；本体保护功能；遥测功能：电流取自保护CT，装臵可测算有功功率、无功功率、电压、电流、频率和功率因数；遥信功能：装臵的数字信号及断路器、储能、隔离刀闸、远方/就地等位臵信号上传至变电站层；遥控功能：具有分、合断路器功能；具备故障录波功能；装臵通过现场总线与DSM（数字变电站管理系统）通讯，可完成远方监视、控制和操作功能。

2技术指标2.1额定工作电源DC 220 V。

2.2额定交流数据额定交流电流In：5A或1A；额定交流电压Un：100V；频率fn：50Hz。

STS 365T数字式所用变压器保护装置说明书

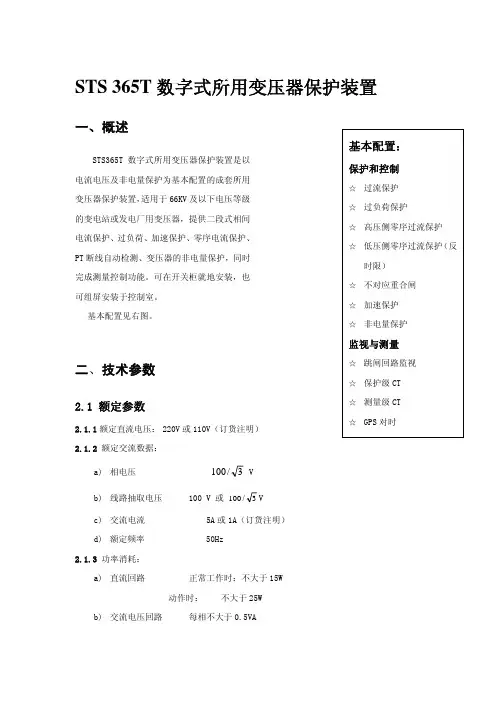

STS 365T 数字式所用变压器保护装置一、概述STS365T 数字式所用变压器保护装置是以电流电压及非电量保护为基本配置的成套所用变压器保护装置，适用于66KV 及以下电压等级的变电站或发电厂用变压器，提供二段式相间电流保护、过负荷、加速保护、零序电流保护、PT 断线自动检测、变压器的非电量保护，同时完成测量控制功能。

可在开关柜就地安装，也可组屏安装于控制室。

基本配置见右图。

二、技术参数2.1 额定参数2.1.1额定直流电压： 220V 或110V（订货注明） 2.1.2 额定交流数据：a) 相电压3/100 V b) 线路抽取电压 100 V 或 3/100V c) 交流电流 5A 或1A（订货注明） d) 额定频率50Hz2.1.3 功率消耗：a) 直流回路正常工作时：不大于15W动作时：不大于25W b) 交流电压回路每相不大于0.5VA基本配置：保护和控制☆ 过流保护 ☆ 过负荷保护☆ 高压侧零序过流保护 ☆ 低压侧零序过流保护（反时限）☆ 不对应重合闸 ☆ 加速保护 ☆ 非电量保护监视与测量☆ 跳闸回路监视 ☆ 保护级CT☆ 测量级CT ☆ GPS 对时c) 交流电流回路额定电流为5A时：每相不大于1VA额定电流为1A时：每相不大于0.5VA2.1.4 状态量电平：CPU及通信接口模件的输入状态量电平 24V（18 V～30V） GPS对时脉冲输入电平 24V（18 V～30V）各CPU输出状态量（光耦输出）允许电平 24V（18 V～30V） 2.2 主要技术性能2.2.1 采样回路精确工作范围（10％误差）电压：0.4 V～120V电流：0.08In－20In2.2.2 接点容量信号回路接点载流容量 400VA信号回路接点断弧容量 60VA2.2.3 跳合闸电流本装置跳合闸电流采用自适应模式，无需选择。

2.2.4各类元件精度电流元件： <±5%电压元件： <±5%时间元件： 0s-1s时，误差不超过40ms；1s以上时，误差不超过<±2.5％；2.2.5 整组动作时间(包括继电器固有时间)速动段的固有动作时间：1.2倍整定值时测量，不大于50ms2.2.6暂态超越不大于5%2.2.7模拟量测量回路精度装设专用测量子模件的测控装置：电流、电压：0.2级功率、电度：0.5级三、保护功能说明由于采用了32位微处理器后运算性能极大提高，本装置采用实时计算各保护元件的方式，不再设置专门的启动元件，所有元件均实时计算出，相对简化了保护逻辑，以利于提高保护装置的整体可靠性。

CSC-241G数字式厂(所)用变保护测控装置说明书(0SF.451.064)_V1.00

a）3I0g>Ig0dz；Ig0dz 为高压侧零序电流定值，3I0g 为高压侧零序电流；
-4-
CSC-241G 数字式厂(所)用变保护测控装置 b） T>Tg0； Tg0 为延时定值。
说明书
图 5 定时限零流保护逻辑图
低压侧零序电流保护可用控制字选择定时限方式或反时限方式，KG2.1＝0,低压侧零流动作于跳闸，KG2.1＝1,低压侧零流动作于发告警信号。定时限方式动作条件为：
⎧I d > 0.2I r + I cd
⎪⎪I d > K[I r − 0.6Ie ]+ 0.12Ie + Icd
⎪⎨I d > 0.7[I r − 4I e ]+ K ⋅ 3.4I e + I cd + 0.12Ie
⎪⎪I r
=
1(
2
I1 + I2
)
⎪⎩I d = I1 + I 2
I r ≤ 0.6I e 0.6I e ≤ I r ≤ 4I e Ir > 4Ie
加速功能投退零序电流保护功能投退低电压保护功能投退非电量 1 保护功能投退非电量 2 保护功能投退非电量 3 保护功能投退非电量 4 保护功能投退
3.2 定值清单及说明
序号 1 2 3 4 5
定值名称控制字 1 控制字 2 高压侧额定电流低压侧额定电流低压侧平衡系数
6
差动速断定值
7
其动作判据为：
Id > Isd
其中：Id 为变压器差动电流，Isd 为差动电流速断保护定值。
2.2.2 比率差动保护
由于变压器各侧 TA 性能、变比有差异以及各侧绕组连接组别的不同，差动回路存在

ISA-381G站用变保护说明书

14ISA-381G所用变/接地变保护测控装置ISA-381G装置实现所用变/接地变的保护、测控、操作等功能（可实现220V电压监视，可选配脉冲输入功能）。

型号功能说明ISA-381GA 适用于小电阻接地系统ISA-381GB 适用于不接地系统14.1基本配置ISA-381GA装置ISA-381GB装置z相电流越限记录元件z三段过电流保护z低压侧零序过流保护z过负荷保护z非电量保护z控制回路断线告警z同左保护功能z高压侧三段零序过流保护z低电压保护z定时限过电压保护z高压侧母线PT断线告警z高压侧不接地系统零序方向过流保护z高压侧母线接地告警z不接地系统的远方接地选线试跳功能（自动判别是否本线接地）z3路通过操作回路采集的位置遥信z多路软遥信，包括事故总信号、保护软压板位置z大容量的事件记录、SOE记录、自检记录、瞬时闭锁保护记录z高达11次的谐波分析功能z具有和五防主机同规则的间隔五防闭锁遥控功能z同左测控功能z23路遥信开入采集，可选择非电量开入、外部复归、检修开入。

可选配脉冲输入功能。

z Ia、Ic、ULa、ULb、ULc、Uabh、Ubch、Ucah、Pa、Pb、Pc、P、Q、S、COSφ、Fr共16个遥测量z两路开关遥控和软压板遥控，并作遥控操作记录及统计z具有和五防主机同规则的间隔五防闭锁遥控功能z8路遥信开入采集，可选择非电量开入、外部复归、检修开入。

可选配脉冲输入功能。

z Ia、Ic、3Io1、3Uo、ULa、ULb、ULc、Fr共8个遥测量z一路开关遥控和软压板遥控，并作遥控操作记录及统计z具有和五防主机同规则的间隔五防闭锁遥控功能14.2 保护原理14.2.1 相电流越限记录元件相电流越限记录元件设独立的越限门坎定值d797，并按相记录各相电流的越限情况，产生独立的相电流越限记录，包括各相的越限起始时刻、越限持续时间、越限的最大电流。

1) 分相记录便于更详细、更全面地记录扰动过程。

PCS-9621N_X_说明书_国内中文_国内标准版_X_R1.00_(ZL_DYBH5394.1203)

电话：025-87178185、传真：025-8718208
我们保留在不事先通知的情况下进行技术改进的权利。
电子信箱：nr_techsupport@
南京南瑞继保电气有限公司公司地址：中国南京江宁区苏源大道 69 号邮编 211102 公司网址:
特别注意，一些通用的工作于高压带电设备的工作规则必须遵守。如果不遵守可能导致严重的人身伤亡或设备损坏。
危险！
在一次系统带电运行时，绝对不允许将与装置连接的电流互感器二次开路。该回路开路可能会产生极端危险的高压。
南京南瑞继保电气有限公司
i
PCS-9621N 站用变保护装置
警告！
z 曝露端子在装置带电时不要触碰曝露的端子等，因为可能会产生危险的高电压。
技术支持，请联系：电话：025-52107703、8008289967、4008289967 传真：025-52100770 或登陆网站：/ser_sup
我们定期仔细检查本文档中的内容，在后续版本中会有必要的修正。资料相关，请联系：
但不可避免会有一些错误之处，欢迎提出改进的意见。
警告！
为增强或修改现有功能，装置的软硬件均可能升级，请确认此版本使用手册和您购买的产品相兼容。
警告！
电气设备在运行时，这些装置的某些部件可能带有高压。不正确的操作可能导致严重的人身伤害或设备损坏。
只有具备资质的合格专业工作人员才允许对装置或在装置临近工作。工作人员需熟知本手册中所提到的注意事项和工作流程，以及安全规定。
本手册中将会用到以下指示标记和标准定义：
危险! 意味着如果安全预防措施被忽视，则会导致人员死亡，严重的人身伤害，或严重的设备损坏。
警告! 意味着如果安全预防措施被忽视，则可能导致人员死亡，严重的人身伤害，或严重的设备损坏。

浙江版CSC-241C数字式所(厂)用变保护测控装置说明书V1.00

司联系，我们将为您提供相应的服务。技术支持电话：010-62986668 传真：010-62981900
重要提示
感谢您使用北京四方继保自动化股份有限公司的产品。为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：
1) 本说明书仅适用于浙江地区双保护 CT 的 CSC-241C 数字式厂（所）用变保护测控装置。
3 装置硬件 ................................................................................................... 6
3.1 装置结构 ................................................................................................................................... 6 3.2 装置功能组件概述.................................................................................................................... 6 3.3 交流插件（AC）........................................................................................................................ 7 3.4 CPU 插件（CPU）....................................................................................................................... 7 3.5 逻辑插件（LOG）...................................................................................................................... 7 3.6 开出插件（DO）........................................................................................................................ 7 3.7 通信插件（COM）...................................................................................................................... 8 3.8 人机接口（MMI）...................................................................................................................... 8 3.9 电源插件（POW）...................................................................................................................... 8 3.10 插件布置 ................................................................................................................................... 8

ISA-300G系列变压器保护装置技术使用说明书(南网版)V3.21-160216

- I -
长园深瑞继保自动化有限公司
目录
5.4 5.5 5.6
保护动作事件类型定义 .......................................................................................... 32 装置测控功能 .......................................................................................................... 32 装置端子接线 .......................................................................................................... 33
ISA-300G 系列变压器保护装置
技术使用说明书
Ver 3.21（南网版）
长园深瑞继保自动化有限公司二〇一二年二月
ISA-300G 系列变压器保护装置
技术使用说明书
Ver 3.21（南网版）
编写：审核：批准：
李蔚凡杜东威许永军侯林陈远生徐成斌
长园深瑞继保自动化有限公司二〇一二年二月
2
技术参数 ........................................................................................................ 4
2.1 2.2 2.3 2.4 2.5 环境参数 .................................................................................................................... 4 额定电气参数 ............................................................................................................ 4 主要技术指标 ............................................................................................................ 4 通讯接口 .................................................................................................................... 5 抗干扰性能 ................................................................................................................ 5

RCS-9679变压器保护装置说明书

RCS RCS－－9679变压器保护装置变压器保护装置1基本配置及规格 1.1基本配置RCS－9679为用于66kv 或35kv 电压等级的变压器保护装置。

本装置包括差动速断保护，比率差动保护(采用二次谐波制动原理)，高、低侧复压过流保护(各三段)，10路非电量保护(其中6路可直接跳闸)，CT 断线判别，PT 断线判别，过负荷发信，过载闭锁有载调压，过负荷起动风冷和零序过电压报警等功能；同时装置还有三路不按相操作断路器的独立的跳合闸操作回路。

1.2装置的性能特征 1.2.1.2.11差动速断及比率差动保护性能a) 差动速断保护实质上为反应差动电流的过电流继电器，用以保证在变压器内部发生严重故障时快速动作跳闸，典型出口动作时间小于15ms。

b)比率差动保护的动作特性如图，能可靠躲过外部故障时的不平衡电流。

其中：I d 为动作电流，I r 为制动电流，I cdqd 为差动电流起动值，K bl 为比率差动制动系数，I e 为变压器的额定电流，图中阴影部分为保护动作区。

1.2.2采用软件调整变压器各侧电流的平衡系数方法，把各侧的额定电流都调整到保护装置的额定工作电流I N (I N =5A 或1A)。

1.2.3采用可靠的CT 断线报警闭锁功能，保证装置在CT 断线及交流回路故障时不误动。

1.2.4采用变压器接线方式整定的方法，使软件适用于变压器的任一接线方式。

1.2.5本装置算法的突出特点是在较高采样率的前提下，保证了在故障全过程对所有继电器的并行实时计算，装置有很高的固有可靠性及动作速度。

1.3技术数据 1.3.1额定数据直流电源： 220V，110V 允许偏差+15%，-20% 交流电压： 100/3V，100V 交流电流： 5A，1A 频率： 50Hz 1.3.2功耗交流电压： 0.5VA／相交流电流：＜1VA／相(I N =5A)＜0.5VA／相((I N =1A)直流：正常＜35W跳闸＜50W1.3.3主要技术指标 1.3.3.1差动保护① 整组动作时间差动速断＜15ms(1.5倍整定值) 比率差动＜20ms(2倍整定值，无涌流制动情况下) ② 起动元件差流电流起动元件，整定范围为0.3I e ～1.5I e ，级差0.01I e (I e 为被保护变压器的额定电流) ③ 变压器各侧电流的平衡系数调整通过软件实现，对Y 侧最大平衡系数应小于2.3，对△侧最大平衡系数应小于4。

UDT-531变压器保护装置说明书

UDT-531 变压器保护装置技术和使用说明书（Version 1.15）(国网版)上海思源弘瑞自动化有限公司Shanghai SHR Automation Co.,Ltd本说明书中所用图例以下图例用于本书的图表中：动合触点（常开接点）动断触点（常闭接点）逻辑“与”门，可以有多个输入端，框内下部标识门的编号，如G1逻辑“或”门，可以有多个输入端，框内下部标识门的编号，如G2逻辑“非”门，框内下部标识门的编号，如G3逻辑延时与展宽元件、延时t1动作，展宽t2返回外部输入装置的信号，包括开关量、模拟量等，框内为信号名内部产生的逻辑信号，框内为信号名内部产生的逻辑信号，用作输入，框内为信号名输出到装置外部的信号，包括出口，框内为信号名TJG1&G2≥1t1t2Ia三相无流零序I 段动作t逻辑脉冲元件，在输入信号的上升沿开始输出并计时，输出信号固定延时 t 返回本说明书所用缩略语版权声明版本:Ver1.15符合国家电网公司颁发的《10kV ～110(66)kV 元件保护及辅助装置标准化设计规范》要求。

我们会定期校核说明书内容，会做有必要的改进。

目录第1 章概述 (1)1.1 应用范围 (1)1.2 功能配置 (1)1.3 产品特点 (3)第2 章技术参数 (5)2.1 电气参数 (5)2.2 机械结构 (6)2.3环境条件参数 (6)2.4通信端口 (6)2.5型式试验 (7)2.6电磁兼容试验 (8)2.7 保护功能参数 (8)第3 章工作原理 (10)3.1 概述 (10)3.2 启动元件 (10)3.3 交流回路断线监视 (10)3.4 差动速断保护 (11)3.5 比率差动保护 (11)3.6 复合电压闭锁（方向）过流 (14)3.7 零序(方向)过流 (15)3.8 间隙保护 (16)3.9 过负荷 (17)3.10 低压侧零序电压告警 (17)3.11 数据品质异常的处理 (17)3.12 虚端子 (18)第4 章硬件原理 (20)4.1 概述 (20)4.2 硬件结构图 (21)4.3 插件描述 (23)第5 章定值整定 (33)5.1 设备参数定值 (33)5.2 装置参数定值 (34)5.3 保护定值 (36)5.4 定值整定说明 (43)5.5 保护装置软压板 (48)第6 章人机接口 (51)6.1 人机接口概述 (51)6.2 菜单结构 (52)第7 章安装与调试 (58)7.1 保护定值校验与功能测试 (58)第8 章运行与监视 (63)8.1 测量 (63)8.2 扰动 (63)8.3 自检 (63)8.4 变位报告 (66)第 1 章概述1.1应用范围UDT-531为由微机实现的数字式变压器成套保护装置，可用作110kV电压等级变压器的主保护及后备保护。

PST-1200U变压器保护装置说明书(500kV智能站)_V3.00I

产品说明书版本修改记录表
10
9
8
7
6
5
4
3
2
1 序号
V3.00I
说明书版本号
适用国网 500kV 电压等级智能变电站变压器保护的 PST-1200U 技术说明书第一版正式归档。
修改摘要
3.50I 软件版本号
2013/09 修改日期
* 技术支持
电话：（025）51183084 传真：（025）51183983
* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符 * 2013 年 9 月第 1 版第 1 次印刷
目录
安全声明版本声明
1 概述 ......................................................................................................................................................... 1
7 订货须知及其他..................................................................................................................................... 53
2 技术性能及指标....................................................................................................................................... 3
2.1 额定电气参数 .................................................................................................................................... 3 2.2 主要技术性能及指标 ......................................................................................................................... 3 2.3 环境大气条件 .................................................................................................................................... 4 2.4 绝缘和耐湿热性能............................................................................................................................. 4 2.5 电磁兼容性能 .................................................................................................................................... 4 2.6 机械性能 ........................................................................................................................................... 5

WCB-820说明书

7.3 报告19
7.4 传动19
7.5 开入19
7.6 通信20
7.7 设置20
7.8 打印20
7.9 版本20
7.10自动信息显示21
8调试及异常处理21
8.1 调试说明21
8.2 程序检查21
8.3 开关量输入检查21
8.4 继电器开出回路检查21
8.5 模拟量输入检查22
8.6 相序检查22
8.7 整组试验22
a.电源插件
由电源模块将外部提供的交、直流电源转换为保护装置工作所需电压。本模块输出+5V、±15V和+24V。+5V电压用于装置数字器件工作，±15V电压用于A/D采样，24V电压输出装置，用于装置驱动继电器使用。
电源插件还附加有备用出口继电器(BYJ2)、 (BYJ3)、 (BYJ4)。
b.交流插件
WCB-820
技术及使用说明书
（
许继集团股份有限公司
XJ GROUP CORPORATION CO.,LTD.
WCB-820系列
微机厂用变保护测控装置
应用范围
适用于3kV~10kV电压等级厂用变、所用变的保护及测控。
装置硬件
后插拔方式，强弱电分离；加强型单元机箱按抗强振动、强干扰设计,可分散安装于开关柜上运行。
c.大气压力：80kPa～110kPa（相对海拔高度3.5km）。
2.4.抗干扰性能
a.脉冲群干扰：能承受GB/T14598.13－1998规定的频率为1MHz及100kHz衰减振荡波（第一半波电压幅值共模为2.5kV，差模为1kV）脉冲群干扰试验。
b.快速瞬变干扰：能承受GB/T14598.10－1997第四章规定的严酷等级为Ⅳ级的快速瞬变干扰试验。

iPACS-5747站用变保护测控装置技术说明书

7)独立的操作回路。
1.2.2.
1）13路自定义遥信开入。
2）一组断路器遥控分/合(选配方式至多可提供三组遥控)。
3）Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共14个遥测量。
4）事件SOE记录等。
1.2.3.
1）装置描述的远方查看。
2）系统定值的远方查看。
信号输入方式：无源接点
2.3.4.
电流：0.2级
其他：0.5级
2.3.5.
辐射电磁场干扰试验符合GB/T 14598.9的规定
快速瞬变干扰试验符合GB/T 14598.10的规定
静电放电试验符合GB/T 14598.14的规定
脉冲群干扰试验符合GB/T 14598.13的规定
射频场感应的传导骚扰抗扰度试验符合GB/T 17626.6的规定
正常运行程序中进行频率跟踪、及运行状态检查，运行状态检查包括交流电压断线、检查开关位置状态、频率异常判别、控制回路断线、过负荷报警、零序过流报警、弹簧未储能、TA断线、接地报警等。不正常时发告警信号，信号分两种，一种是运行异常告警，这时不闭锁装置，提醒运行人员进行相应处理；另一种为闭锁告警信号，告警同时将装置闭锁，保护退出。
零序过流Ⅱ段
零序过流Ⅰ段
正序反时限
过流Ⅲ段
过流Ⅱ段
过流Ⅰ段
跳闸出口1
1
1
1
1
1
1
1
0
1
1
1
1
1
1
0
1
跳闸出口2
0
0
0
0
0
0
0
0
0
0
0
0
0
0

DSA 2112 2113 2116 2117 2118 2119 馈线线路接地变所用变厂用变保护测控装置产品说明书

DSA2112/2113/2116/2117/2118/2119 馈线/线路/接地变/所用变/厂用变保护测控装置技术说明书
1 配置及特点
1.1 基本配置
3 装置功能 ............................................................ 7 3.1 模拟量输入 ....................................................... 7 3.2 开关量输入 ....................................................... 7 3.3 继电器开出 ....................................................... 7 3.4 保护功能 ......................................................... 7 3.4.1 电流保护方向元件（DSA2117/2118/2119） ........................ 7 3.4.2 电流保护低电压闭锁元件（DSA2117/2118/2119） .................. 8 3.4.3 三段式电流保护 ............................................... 8 3.4.4 后加速保护(DSA2112/2113/2117/2118/2119) ..................... 10 3.4.5 反时限过流保护（DSA2116） ................................... 10 3.4.6 三相一次重合闸 .............................................. 11 3.4.7 低周低压减载 ................................................ 12

许继电气 WFB-8201 微机厂用变保护测控装置技术及使用说明书

WFB-8201微机厂用变保护测控装置技术及使用说明书许继电气股份有限公司XJ ELECTRIC CO.，LTD.许继电气股份有限公司XJ ELECTRIC CO.,LTD 地址：河南省许昌市许继大道1298号/邮编：461000/网址：订货咨询：************/137****0756询价邮箱：****************目录1概述 (1)1.1应用范围 (1)1.2产品特点 (1)1.3功能配置 (2)2技术参数 (3)2.1基本电气参数 (3)2.2功率消耗 (3)2.3过载能力 (4)2.4触点性能 (4)2.5绝缘性能 (4)2.6冲击电压 (4)2.7机械性能 (4)2.8环境条件 (5)2.9电磁兼容能力 (5)3技术指标 (5)3.1差动保护 (5)3.2（复压）过流保护 (6)3.3反时限过流保护（低零序反时限） (6)3.4负序过流保护 (6)3.5零序过流保护 (6)3.6低零序过流保护 (6)3.7零序过电压 (6)3.8过负荷保护 (6)3.9FC大电流闭锁 (6)3.10低电压保护 (7)3.11非电量保护 (7)3.12低周减载 (7)3.13返回值及返回系数 (7)3.14测量元件及精度 (7)3.15通讯及对时 (7)3.16记录容量 (8)4装置功能 (8)4.1比率差动保护 (8)4.2高压侧（复压）过流保护 (10)4.3高压侧反时限过流元件 (11)4.4高压侧负序过流保护 (12)4.5高压侧零序过流保护 (13)4.6过负荷保护 (13)4.7低压侧零序过流保护 (14)4.8低电压保护 (15)4.9零序过电压 (16)4.10FC回路大电流闭锁 (16)4.11非电量保护 (17)4.12闭锁简易母线保护 (17)4.13低周减载 (18)4.14断路器状态监测功能 (19)4.15PT异常告警 (20)4.16控制回路异常告警 (21)4.17弹簧未储能告警 (21)4.18跳位异常告警 (21)4.19事故总信号 (21)4.20装置故障告警 (21)4.21遥测、遥信及遥控功能 (22)4.22直流输入输出 (22)4.23接地选线数据上送 (23)5装置硬件 (23)5.1结构与安装 (23)5.2主要插件 (24)5.3装置跳线说明 (30)5.4装置端子定义 (31)5.5典型接线 (34)6定值 (34)6.1WFB-8201定值单 (35)6.2定值整定说明 (41)6.3比率差动保护各侧电流相位差的补偿 (41)7使用说明 (41)7.1液晶显示说明 (42)7.2指示灯说明 (43)7.3调试接口和键盘说明 (43)7.4命令菜单 (44)7.5菜单说明 (44)8装置调试大纲 (57)8.1调试注意事项 (57)8.2程序及硬件检查 (57)8.3开关量输入检查 (57)8.4开出回路检查 (57)8.5模拟量输入检查 (57)8.6整组试验 (58)8.7输出接点检查 (58)8.8装置试验菜单的说明 (58)8.9装置异常信息说明及处理意见 (59)8.10事故分析注意事项 (59)9订货须知 (59)1概述1.1应用范围WFB-8201微机厂用变保护测控装置（以下简称装置）适用于3～10kV电压等级的厂用变、所用变或接地变的保护，可以组屏安装，也可就地安装到开关柜。

PST645系列数字式所用变压器保护装置技术使用说明书

国电南自Q/GDNZ.J.01.74-2000PST 645数字式所用变压器保护装置技术说明书使用说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.LTDPST 645系列数字式所用变压器保护装置技术说明书使用说明书编写承文新审核马文龙批准郭效军V1.41国电南京自动化股份有限公司2002年4月* 本公司保留对此说明书修改的权利请注意最新版本资料第一部分技术说明书2002.01目次声明………………………………………………………………………………………………… 安全标准……………………………………………………………………………………………1 装置简介 (1)2 技术参数 (3)2.1 额定参数 (3)2.2 主要技术性能 (3)2.3 绝缘性能 (4)2.4 抗电磁干扰性能 (5)2.5 机械性能 (5)2.6 环境条件 (5)3 装置硬件 (6)3.1 机箱结构 (6)3.2 交流模件 (6)3.3 CPU模件 (7)3.4 电源模件 (9)3.5 逻辑及跳闸插件 (9)3.6 人机对话MMI插件 (10)4 保护原理 (11)4.1 过电流元件 (11)4.2 过负荷元件 (11)4.3 电流加速元件 (11)4.4 零序过电流元件 (11)4.5 低压元件 (12)4.6 开关位置不对应启动 (12)4.7 非电量保护 (12)4.8 TV断线检测 (12)4.9 数据记录 (13)5 与变电站自动化系统配合 (14)6 定值及整定说明 (15)6.1PST645 数字式所用变保护装置定值清单及说明 (15)6.2 PST645 数字式所用变保护装置软压板清单及说明 (16)声明恭喜您购买了国电南京自动化股份有限公司的数字式保护及自动化产品数字保护及自动化技术的国内领先者所有国电南京自动化股份有限公司的PS系列数字式保护及自动化产品符合严格的技术规范和ISO9001产品质量标准经得起恶劣的现场工作环境的考验拥有丰富的数字式保护及自动化设备的开发经验对用户常年24小时的技术支持您尽可以信赖国电南京自动化股份有限公司的产品PS系列产品采用完全汉化的显示技术人机界面友好使您免除查找说明书操作的烦恼每款产品均配置了基于PC机调试界面的接口结合本公司提供的Psview调试软件包大大改善了现场调试手段PS 640系列产品采用防水防尘抗振动设计适合安装于开关柜等环境条件较为恶劣的现场运行机箱面板采用先进的工业美学设计使用方便倍感亲切通过尽心的研究和设计PS 640系列数字式保护及自动化产品具有如下特点大资源高起点摩托罗拉32位单片机技术使产品的稳定性和运算速度得到保证保护采用14位的A/D转换器可选配的专用测量模块其A/D转换精度更是高达24位各项测量指标轻松达到配置以大容量的RAM和Flash Memory可记录8至50个录波报告记录的事件数不少于1000条可独立整定16套保护定值定值切换安全方便高精度的时钟芯片并配置有GPS硬件对时电路便于全系统时钟同步配备高速以太网络通信接口并集成了IEC870-5-103标准通信规约现场免维护概念尽心的电气设计整机无可调节器件高等级品质保证的元器件选用优异的抗干扰性能组屏或安装于开关柜时不需其它抗干扰模件防水防尘抗振动的机箱设计完善的自诊断功能安全标准PST 645数字式保护装置符合各种安全标准GB/T 7261-2000 继电器及装置基本试验方法GB/T 9361-1988 计算站场地安全要求GB/T 14537-1993 量度继电器和保护装置的冲击和碰撞试验GB/T 14598.9-1995电气继电器第22部分量度继电器和保护装置的电气干扰试验第3篇辐射电磁场干扰试验idt IEC 60255-22-31989GB/T 14598.10-1996电气继电器第22部分量度继电器和保护装置的电气干扰试验第4篇快速瞬变干扰试验idt IEC 60255-22-41992GB/T 14598.13-1998电气继电器第22部分量度继电器和保护装置的电气干扰试验第1篇1MHz脉冲干扰试验eqv IEC 60255-22-11988GB/T 14598.14-1998电气继电器第22部分量度继电器和保护装置的电气干扰试验第2篇静电放电试验idt IEC 60255-22-21996GB 16836-1997 量度继电器和保护装置安全设计的一般要求SD286-88 线路继电保护产品动模试验技术条件IEC255-21-11988 电气继电器第21部分量度继电器和装置的振动冲击碰撞和地震试验第一章振动试验正弦1 装置简介PST 645数字式所用变压器保护装置是以电流电压及非电量保护为基本配置的成套所用变压器保护装置适用于66kV及以下电压等级的变电站或发电厂用变压器本保护装置基本配置为两个CPU插件,其一为由32位微处理器构成的保护,该单元配置了大容量的RAM和Flash Memory,具有极强的数据处理逻辑运算和信息存储能力另一CPU 由总线不出芯片的单片机构成通用的人机接口单元两个CPU插件之间相互独立无依存关系各种保护功能及自动化功能均由软件实现保护的逻辑关系符合四统一设计原则装置的特点本系列产品其保护及自动化功能均采用基于图形化界面的逻辑可编程的方式实现采用逻辑可编程方式构成的定型产品其功能配置能够满足多数用户的要求如对功能配置有不同要求修改工作可以在短时内完成所有产品的功能配置在出厂前已由本公司完成不增加用户额外的工作量采用此种方式有以下优点其一缩短了相关产品的开发周期产品功能的拓展也更为快速方便其二由于功能配置的变化不需修改软件系列产品的核心构成不但在硬件上而且在软件上彻底模块化平台化增强了产品品质的可信赖性简单灵活可靠三者得到完美的统一此外本系列装置还具备如下特点1完备的保护功能配置反映相间故障的二段式相间电流保护过负荷告警及或跳闸功能可独立设置的加速段反映于自动投入至永久故障反映直接接地系统单相接地故障的零序电流保护零序电流保护均可选择定时限方式或反时限方式运行经电流及TV1断线闭锁的失压保护TV断线自动检测变压器的非电量保护2一体化的设计兼有遥测遥控遥信功能1 TV为电压互感器PT以下同可选配的专用测量模块包括电度计量在内的各种测量及计量精度可达0.5级对装设专用电度表的用户提供累计脉冲电度的接入端本间隔防误闭锁及信号提示装置自带操作回路不需附加其它设备即可直接跳合开关真正的防水防尘抗振动设计适合安装于开关柜等环境条件较为恶劣的现场运行3人性化设计产品采用全汉化液晶显示及打印人机界面清晰易懂实时显示及传送各种运行状态及数据便于当地及远方巡检面板配置有RS232接口可接至PC机进行人机对话操作配备计算机界面的调试与分析软件大大丰富了调试手段可独立整定16套保护定值定值切换安全方便4大资源保护功能模件CPU的核心为32位微处理器配置以大容量的RAM和Flash Memory 使本产品具有极强的数据处理逻辑运算和信息存储能力Flash Memory中可记录的录波报告为8至50个可记录的事件数不少于1000条这些信息在装置掉电后不会丢失保护采用14位的A/D转换器可选配的专用测量模块其A/D转换精度更是高达24位各项测量指标轻松达到配置了充足的开关量输入端方便外部遥信量的接入设置了高精度的时钟芯片并配置有GPS硬件对时回路便于全系统时钟同步配备高速以太网络通信接口并集成了IEC870-5-103标准通信规约5高可靠性产品具有优异的抗干扰性能顺利通过IEC255-22-4标准规定的IV级4kV10%快速瞬变干扰试验IEC255-22-2标准规定的IV级空间放电15kV接触放电8kV静电放电试验组屏或安装于开关柜时不需其它抗干扰模件6透明化记录内部各元件动作行为和录波数据记录各元件动作时内部各计算值可将数据在Psview软件上分析内部各元件动作过程7免调试概念在采样回路中选用高精度高稳定的器件保证正常运行的高精度避免因环境改变或长期运行而造成采样误差增大完善的自检功能满足状态检修的要求产品中无可调节元件无需在现场调整采样精度大大提高运行稳定性2 技术参数2.1 额定参数2.1.1额定直流电压 220V或110V订货注明2.1.2 额定交流数据a) 相电压3100 V/b 交流电流 5A或1A订货注明c) 额定频率 50Hz2.1.3 功率消耗a) 直流回路正常工作时不大于25W动作时不大于40Wb) 交流电压回路每相不大于0.5VAc) 交流电流回路额定电流为5A时每相不大于1VA额定电流为1A时每相不大于0.5VA2.1.4 状态量电平CPU及通信接口模件的输入状态量电平 24V18 V30VGPS对时脉冲输入电平 24V18 V30V各CPU输出状态量光耦输出允许电平 24V18 V30V驱动能力 150mA2.2 主要技术性能2.2.1采样回路精确工作范围10误差电压0.4 V120V电流0.08In20In2.2.2接点容量信号回路接点载流容量 400VA信号回路接点断弧容量 60VA2.2.3跳合闸电流断路器跳闸电流 0.5A,1A,1.5A,2A,2.5A,3A,3.5A,4A订货注明断路器合闸电流 0.5A,1A,1.5A,2A,2.5A,3A,3.5A,4A订货注明2.2.4各类元件精度电流元件 <±5%电压元件 <±5%时间元件 <±20ms2.2.5整组动作时间(包括继电器固有时间)速动段的固有动作时间1.2倍整定值时测量不大于40ms2.2.6暂态超越不大于5%2.2.7模拟量测量回路精度装设专用测量子模件的测控装置电流电压0.2级功率电度0.5级2.3 绝缘性能2.3.1绝缘电阻装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测量其绝缘电阻值正常试验大气条件下各等级的各回路绝缘电阻不小于100M2.3.2介质强度在正常试验大气条件下装置能承受频率为50Hz电压2000V历时1min钟的工频耐压试验而无击穿闪络及元件损坏现象试验过程中任一被试回路施加电压时其余回路等电位互联接地2.3.3冲击电压在正常试验大气条件下装置的电源输入回路交流输入回路输出触点回路对地以及回路之间能承受1.2/50µs的标准雷电波的短时冲击电压试验开路试验电压5kV2.3.4耐湿热性能装置能承受GB/T 7261第21章规定的湿热试验最高试验温度+40最大湿度95试验时间为48h每一周期历时24h的交变湿热试验在试验结束前2h内根据2.3.1的要求测量各导电电路对外露非带电金属部分及外壳之间电气上不联系的各回路之间的绝缘电阻不小于1.5M介质耐压强度不低于2.3.2规定的介质强度试验电压幅值的752.4 抗电磁干扰性能2.4.1脉冲群干扰装置能承受GB/T 14598.13规定的严酷等级为III级的脉冲群干扰试验试验电源频率为100kHz和1MHz试验电压为共模2.5kV差模1kV的衰减振荡波试验时给被试装置预先施加电源按GB/T 14598.13规定的方法施加干扰试验电压装置不误动不拒动2.4.2 快速瞬变干扰装置能承受GB/T 14598.10规定的严酷等级为IV级4kV10的快速瞬变干扰试验2.4.3 静电放电干扰装置能承受GB/T 14598.14规定的严酷等级为IV级空间放电15kV接触放电8kV的静电放电干扰试验2.5 机械性能2.5.1振动装置能承受GB/T 7261第16章规定的严酷等级为I级的振动响应和振动耐久性试验2.5.2冲击装置能承受GB/T 7261第17章规定的严酷等级为I级的冲击响应和冲击耐久性试验2.5.3碰撞装置能承受GB/T 7261第18章规定的严酷等级为I级的碰撞试验2.6 环境条件a) 环境温度工作-20+55贮存−25+70,在极限值下不施加激励量,装置不出现不可逆的变5化,温度恢复后,装置应能正常工作b) 相对湿度最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为25且表面无凝露最高温度为+40时,平均最大相对湿度不超过50%c) 大气压力86kPa106kPa相对海拔高度2km以下3 装置硬件本装置在总体设计及各模块设计上均充分考虑了可靠性的要求在程序执行信号指示通信等方面均给予了详尽的考虑经试验在本装置任何端子上实施4kV瞬变干扰脉冲在装置任何部位实施15kV空气静电放电干扰或8kV接触静电放电干扰本装置未出现CPU复位未出现异常信号或异常液晶信息显示保护不拒动不误动达到和超过了国家标准中严酷等级的最高要求由于本装置在抗干扰能力上有充分的考虑故本装置组屏或安装于开关柜上时不需安装另外的交直流输入抗干扰模件3.1 机箱结构机箱外形尺寸及开孔尺寸参见说明书后的附图装置采用整面板形式面板上包括汉化液晶显示器信号指示灯操作键盘等面板靠下部位的运行操作区还设置了手动分闸合闸开关及用于区分就地与远方操作等功能的切换开关跳闸合闸出口压板也设置于运行操作区安装本装置时无需其它任何配件大大简化组屏及现场施工本装置的机箱采用全密闭防水防尘抗振动的设计确保装置安装于条件恶劣的现场时仍具备高可靠性3.2 交流模件交流模件包括电压输入和电流输入两个部分基本配置为3个电压输入7个电流输入电压输入元件由电压变换器构成其输入为交流100V时输出为交流3V左右线性范围为0.4V-120V电流输入元件由电流变换器和并联电阻构成有三种规格1 In=5A电流输入为20In时的输出为5/2 线性范围为0.04In-20In2 In=5A电流输入为1.1In时的输出为5/ 2 线性范围为0.005In-1.1In63 In=1A 电流输入为20A 时的输出为5/ 2线性范围为100mA-20A交流模件的原理参见说明书后的附图3.3 CPU 模件CPU模件原理简图如下信号告警输出图31 CPU 模件原理示意图 CPU模件主要由以下几部分构成1) CPU 系统CPU 系统由微处理器CPURAM ROM Flash Memory 等构成高性能的微处理器CPU 32位大容量的ROM 512K字节RAM 1M 字节及Flash Memory 1M 字节使得该CPU模件具有极强的数据处理及记录能力可以实现各种复杂的故障处理方案和记录大量的故障数据Flash Memory 中可记录的录波报告为8至50个可记录的事件数不少于1000条保护定值等运行配置信息也存入该存储器中这些信息在装置掉电后均不会丢失C 语言编制的保护程序使程序具有很强的可靠性可移植性和可维护性2) 数据采集系统本装置的数据采集系统由两部分组成保护系统采用的数据采集系统由高可靠性的14位精度的A/D 转换器多路开关及滤波回路组成最新技术的A/D 转换芯片内部包含了采样保持及同步电路具有转换速度快采样偏差小超小功耗及稳定性好等特点故本装置的采样回路无可调整元件也不需要在现场作调整具备高度的可靠性78图32 A/D 系统原理示意图测量系统则采用了最新采样技术的测量芯片测量精度达24位且无需采用任何软件技术就解决了因频率误差而导致测量误差增大的问题测量系统具备测量精度单次调整后自动记忆的功能在现场无需再作调整本部分为选配件3开关量输入及输出部分本装置CPU 模件内共设置了16路开入量其中供外部输入的开关量10路由装置提供的专用24V 电源提供输入电平另有一路专供GPS 对时用该路输入量可由内部或外部24V 电源提供电平剩余5路用于监视装置内部状态例如监测本系统的开出回路当前断路器位置控制回路是否断线等开出共13路分为两类一类是用于驱动出口及信号继电器的此种开出的+24伏电源都是经过本装置逻辑插件告警继电器常闭接点闭锁的另一种用于驱动告警呼唤及信号复归等继电器其+24伏电源是不经过闭锁的本装置本地告警信号及中央告警信号由两种方式驱动告警和呼唤告警用于检测到必须闭锁本CPU开出的致命异常状况时呼唤则用于不需闭锁开出的情况例如TV 断线等异常工况时详见逻辑继电器插件说明4) 通信部分本插件内含通信速度极高具备通用性接口的以太网络芯片以太网为本装置接入系统的主要通信接口通常方式装置提供RJ45通信接口以UTP5线为通信介质特殊情况下可增加光纤接口通讯模件,提供光纤接口该模件为选配模件须特别提出本装置还配置了一个SPI 接口用于与人机对话插件MMI 通信一个SCI 标准RS232串行接口用于连接PC 机可以借助PC 机的强大功能及配置的专用调试软件包对装置进行各种测试5) 时钟回路插件内设置了硬件时钟回路,采用的时钟芯片精度高,无2000年问题本装置还考虑了硬件对时电路接收GPS的脉冲对时信号另外CPU 模件采用了多层印制板及表面封装工艺外观小巧结构紧凑大大提高了装置的可靠性及抗电磁干扰能力 CPU插件的原理可参见附图3.4 电源模件本插件为直流逆变电源模件直流220V 或110V 电压输入经抗干扰滤波回路后,利用逆变原理输出本装置需要的三组直流电压,即5V,24V(1)和24V(2),三组电压均不共地,且采用浮地方式,同外壳不相连a) +5V 为用于CPU 的工作电源 b) 24V(1) 为用于驱动继电器的电源 c) 24V(2) 为用于外部开入的电源为增强电源模件的抗干扰能力本模件的直流输入及引出端子的24V 电源皆装设滤波器电源模件电原理图见附图图3 3 电源模件原理示意图 3.5 逻辑及跳闸模件本模件内包括逻辑继电器及跳闸继电器两类1 逻辑继电器逻辑继电器由CPU 模件直接驱动这类继电器包括出口回路开放继电器QDJ 跳闸继电器TJ 及其重动继电器CKJ1合闸继电器HJ 及其重动继电器CKJ2出口中间继电器CKJ3CKJ8信号继电器CKJ9装置异常告警及闭锁继电器GJ 告警或呼唤信号继电器GJX 信号复归继电器FGJ等QDJ 为出口回路总开放继电器本装置内用于跳合闸的出口中间继电器其负电源均经该继电器闭锁该继电器的设置可有效防止某路开出损坏时保护的误动作本模件为系列保护的通用模件对在本装置内被定义为备用出口的继电器可根据需要9作为扩展功能用本装置本地告警信号及中央告警信号由两种方式驱动: GJ继电器为CPU自检发现有严重异常情况必须立即切断本保护出口电源的驱动该继电器这种情况称告警GJ起动后一方面经过其常开接点自保持另一方面由其常闭接点切断CPU模件的24V跳闸正电源驱动GJ的同时也将驱动一个磁保持的信号继电器GJX其接点GJX-1用以点亮面板上本地告警信号灯GJX-2用于中央信号另一种是不需要立即切断保护跳闸正24V电源的异常情况称呼唤此种情况下直接驱动GJX由GJX继电器的触点分别给出当地及中央信号2跳闸继电器跳闸继电器主要由各种操作回路继电器构成包括跳闸位置继电器TWJ合闸位置继电器HWJ手动跳闸继电器STJ跳闸保持继电器TBJ合闸保持继电器HBJ等逻辑及跳闸模件电原理图见本说明书后的附图从附图可见跳闸合闸保持电流的调整可通过选择并联于相应继电器线圈的分流电阻的数目达到本装置共分为八档0.5A1A 1.5A2A 2.5A3A 3.5A4A跳合闸保持电流的配置在装置出厂前根据订货要求由本公司完成采用此种电路避免了跳合闸参数变化后需更换相应继电器的麻烦通过附图还可看出本装置考虑了弃用装置内部防跳回路而改用断路器自身防跳回路的方式只需分别短接TBJ及HBJ的线圈即可3.6 人机对话MMI模件人机对话MMI模件的核心为一总线不出芯片的单片机其主要功能是显示保护CPU输出的信息扫描面板上的键盘状态并实时传送给保护CPU故对保护CPU而言人机对话模件相当于是它的一个外设保护CPU与MMI之间通过SPI接口进行通信其通信速率高达2Mb/s且具有高度的可靠性采用此种配置方式既避免了保护CPU大量的总线外引提高了保护装置的可靠性又几乎不增加产品成本提升了装置的性能价格比本模件上的显示窗口采用四行每行十二个汉字的液晶显示器人机界面清晰易懂配置以PS系列保护装置通用的键盘操作方式使得人机对话操作方便简单同时考虑到低压保护运行的特点在本插件上还配置了丰富的灯光指示信息使本装置的运行信息更为直观本装置人机界面及面板简易操作回路的设置将大大丰富现场运行方式的选择104 保护原理由于采用了32位微处理器后运算性能极大提高本装置采用实时计算各保护元件的方式不再设置专门的启动元件所有元件均实时计算出相对简化了保护逻辑以利于提高保护装置的整体可靠性保护有五路输出接点用户的出口逻辑要求可通过修改保护逻辑图实现装置标准配置情况下各保护动作时均只闭合输出接点1输出接点2和输出接点3装置自带一路操作回路对应于保护出口一其余出口仅输出空接点如用于分开断路器应外接相应操作机构4.1 过电流元件装置实时计算并进行两段过流判别当任一相电流大于I段电流定值1.2倍时装置瞬动段出口跳闸的时间不大于40ms(包括继电器的固有动作时间)装置在执行两段过流判别时各段判别逻辑一致其动作条件如下1) IΦ>I dn Idn为n段电流定值IΦ为相电流2) T>T dn T dn为n段延时定值4.2 过负荷元件过负荷元件监视三相的电流其动作条件为MAX(IΦ)>Ifh其中Ifh为过负荷电流定值过负荷报警与跳闸的延时分别由定值控制4.3 电流加速元件变压器手动或自动投入至永久故障时检测任一相电流大于电流加速定值时经电流加速延时定值延时后跳开相应开关4.4 零序过电流元件检测变压器中性点TA2或变压器高低压侧零序滤过器的零序电流在变压器负载熔断器拒绝熔断时作为其后备保护为了与熔断器熔断地时间特性相配合中性点或低压侧零序电流保护采用反时限特性曲线如下t=IeD /(I0D- IRE)其中IeD 为变压器低压侧的额定电流计算二次值时必须以中性点TA变比折算2 TA为电流互感器CT以下同11I0D 为当前的零序电流IRE 为基准值以躲过的低压侧正常运行时的最大不平衡电流通常取0.25倍的低压侧额定电流为零序保护动作与熔断器相配合的时间常数如果不采用反时限特性可通过控制字K1.2选择使用定时限方式的零序过流元件高压侧零序电流保护一般采用定时限方式与变压器负载熔断器的时间特性相配合4.5 低压元件利用这一元件可以实现低压控制当系统电压低于整定电压时此元件就能自动判定是否切除负荷低压元件的判据为1三个线电压均低于欠电压定值2本线路三相电流均小于有流整定值且无TV断线信号3断路器在合位4延时时间到4.6 开关位置不对应启动在不对应启动重合闸回路中仅利用TWJ触点监视断路器位置考虑许多新设计的变电站尤其是综合自动化站可能没有手动操作把手本装置在设计中注意避免使用手动操作把手的触点手跳时利用装置跳闸板上的STJ动合触点来实现重合闸的闭锁4.7 非电量保护本装置必须和外接光控继电器配合从变压器本体来的非电量接点经光控继电器转换为24V信号后输出信号至装置的开关量输入端子接收到非电量信号后跳闸与否由软压板决定如软压板退出则只发出告警信号否则同时跳开相应所有开关装置跳闸或发出告警信号后进行事件记录并可通过MMI将记录上传至后台计算机装置面板的信号灯为灵活起见仅示以非电量1非电量2非电量3非电量4共四种信号各非电量的具体意义应根据各工程的具体端子接入情况而定一般情况下默认非电量1为重瓦斯输入端非电量2为轻瓦斯输入端非电量3为调压重瓦斯输入端非电量4为调压轻瓦斯输入端或过温输入端4.8 TV断线检测在下面三个条件之一得到满足的时候装置报发TV断线信息并点亮告警灯12。
