10 Optical Materials一、反射、吸收与色散•反射•吸收•色散•色散方程二、光学玻璃1、分类•冕牌玻璃•低折射率、低色散•火石玻璃•高折射率、高色散•国家标准《无色光学玻璃》（GB903－87）•18种类型•冕牌玻璃：60种•火石玻璃：75种•光学玻璃nd －νd领域图•K9 H-K9L N-BK7•成都光明光电股份有限公司、Schott •玻璃编码：517642成都光明光电股份有限公司•环境友好光学玻璃•包括H-FK、H-QK、H-K、H-BaK、H-ZK、H-QF、H-F、H-ZF、H-ZBaF、H-LaK、H-LaF、H-ZLaF共14个类别100多个牌号。
环境友好光学玻璃具有无铅、无砷、无镉、密度低、化学稳定性好等优点，对环境保护事业贡献较大，主要应用于数码相机、数码摄像机、数码复印机、扫描仪和天文望远镜等光学装置和设备中。
•常用谱线•i（365.01nm）•h（404.66nm）•g（435.84nm）•F/（479.79nm）•F（486.13nm）•e（546.07nm）•d（587.56nm）•D（589.29nm）•c/（643.85nm）•C（656.27nm）•r（706.52nm）•s（852.11nm）•t（1013.98nm）•（632.8nm）2、质量指标、类别和级别•折射率、色散系数•根据同一批玻璃中，折射率及色散系数的最大差值，玻璃的一致性分为4级•光学均匀性•分类方法一•分类方法二•应力双折射•以玻璃最长边中部单位长度上的光程差表示•应力双折射•以距其边缘5％直径或边长处单位厚度上的最大光程差表示•条纹度•用投影条纹仪观测（距离单位mm）•气泡度•光吸收系数•玻璃的光吸收系数用白光通过玻璃中每厘米路程的内透过率的自然对数的负值表示3、玻璃热学性能、机械性能、化学稳定性•玻璃折射率温度系数•转变温度•导热系数•热膨胀系数•弹性模量、剪切模量•泊松比•显微硬度、研磨硬度•密度•化学稳定性（耐酸、耐潮）三、特殊玻璃1、低膨胀玻璃•熔融石英•线膨胀系数：5.5×10－7/0C •BK7线膨胀系数：7.1×10－6/0C2、红外光学玻璃•含砷的硒玻璃3、梯度折射率玻璃•8.66μm：n=4.0036•11.04μm：n=4.0020•13.02μm：n=4.0016五、光学塑料六、吸收滤光片七、散射材料和投影屏八、偏振材料九、光学胶和液体•冷杉树脂胶（光学树脂胶、加拿大树脂胶）——热胶•甲醇胶——冷胶•环氧树脂胶——冷胶•杉木油。
光学玻璃手册解释.docx
无色光学玻璃1光学玻璃牌号分类和命名1.1光学玻璃牌号分类根据折射率nd和色散系数v d nd- v d领域图中的位置和玻璃组成，无色光学玻璃按表1 分为17类。
表112光学玻璃牌号命名每种光学玻璃牌号按其所属的玻璃类别名称的代号再加序号组成。
此外，还用六位数字作代码來表征每一个牌号，其中前三位数表示该牌号玻璃折射率小数点后三位数，后三位数字表示该牌号玻璃阿贝数。
例如:H-K9L, nd二1.51680, v d二64. 20,其代码为517642。
1.3无铅、碑、镉玻璃牌号的命名无铅、砂、锚以及其他放射性元素的玻璃牌号，用“环”字汉语拼音字母的声母“H”加“-” 作为前缀表示。
例如：H-K9Lo1.4低软化点玻璃牌号命名用丁•模压成型的低软化点无铅、神、镉以及其它放射性元素的玻璃牌号，用“低”字汉语拼音字母的声母“D”加“-”作为前缀表示。
例如：D-K9Lo1. 5高透过玻璃牌号的命名紫外髙透过玻璃牌号，拨原有的习惯命笛，用“ultraviolet”单词的首字母“U”作为前缀表品例如：UQF50。
高透过玻璃是在牌号序号后加“High Transmittance”单词的首字母“HT” 表示；例如：ZFTLHTo2光学性能2.1折射率每个牌号的光学玻璃均按表2所列的13条光谱线给出5位小数的折射率，这些谱线折射率的精密测量按GB/T 7962. 11-87测试方法进行，其测量梢度为土1 X 10役表22.2色散和阿贝数中部色散为m-Dc或iiF*nc o色散系数（即阿贝数）定义如下:v d = (nd-1) / (nr-nc) (1)或ve 二(ne-1)/ (nmcj (2)2. 3色散公式右:.365nm〜1013. 98nm光谱范围内,如果还需要知道另外一此波长的折射率,可由下列色散公式算出：n2=A0 + A112 + A2X'2 + A3X'4+A4r6 + A5X"8 (3)式中：A0〜A5—计算常数（随玻璃牌号而变，分别列入各牌号性能参数表中）；入一波长，Um：n —所求折射率，计算精度：在400nm〜1013.98nm范鬧内为土2X 10」：在365nm〜400nm 范围内为土5X10=2. 4相对部分色散对波长X和Y的相对部分色散P-用下式表示:Px Y= (n x- n Y)/ (iir-nc)P'x Y= (n x- I】Y)/ (iiF*-nc) (4)数据表中按牌号给出了Pd.c、Pe.d、Pg.F和P'd.K P'e・d、P'g.F的值。
光学材料手册
光学材料手册一、光学材料的概述光学材料是指那些具有特殊光学性能，可以用于制造光学元件、光学系统和光学器件的物质。
光学材料在科学技术、国防、民用等领域具有广泛的应用。
二、光学材料的分类1.透明光学材料：如玻璃、塑料、晶体等，具有良好的光透射性能。
2.光学薄膜材料：如金属薄膜、介质薄膜等，具有调节光透射、反射、折射等性能。
3.光学纤维材料：如石英光纤、塑料光纤等，用于光通信、光学传感等领域。
4.光学晶体材料：如石英、锂niobate 等，具有良好的光学性能和电学性能。
5.光学玻璃材料：如硼硅酸盐玻璃、氟化玻璃等，具有高折射率、低光学损耗等特点。
三、光学材料的性能与参数1.折射率：光学材料的一个重要性能参数，影响光在材料中的传播速度和光透射性能。
2.光透射率：指光通过材料时的透射程度，与材料的透明度、颜色等有关。
3.光学损耗：光在材料中传播过程中能量的衰减，与材料的吸收、散射等有关。
4.光学均匀性：指材料的光学性能在空间和时间上的稳定性。
5.机械强度：光学材料在加工和使用过程中的力学性能。
四、光学材料的制备与加工1.制备方法：包括熔融法、溶胶-凝胶法、化学气相沉积法等。
2.加工技术：如光学加工、精密加工、化学腐蚀等，用于制备光学元件和器件。
五、光学材料的应用1.光学元件：如透镜、反射镜、光栅等，用于光学系统中的成像、分光等。
2.光学仪器：如望远镜、显微镜、干涉仪等，应用于科学研究和实际生产。
3.光通信：光纤、光放大器等，实现信息的高速传输。
4.光学显示：如投影仪、显示器等，用于图像显示和虚拟现实等领域。
5.光学存储：如光盘、蓝光盘等，用于信息的存储和读取。
六、光学材料的发展趋势与展望1.技术创新：新型光学材料的研发，提高光学性能和降低成本。
2.产业应用：光学材料在电子信息、生物医学、新能源等领域的广泛应用。
3.国际化合作：加强国际间光学材料研究和产业发展的交流与合作。
综上所述，光学材料具有广泛的应用领域，其性能和制备技术不断取得突破。
功能材料系列：光学材料
主要应用:红外光学仪器透镜、棱镜、调制盘、整流罩。
＊红外成像技术是把人眼看不到的红外信号转换成可见光信号，
实现夜视功能。但若使可见光也能透过，则背景和目标物的
光亮度差别不大，使得图像不清楚，甚至无法成像。
余辉：当激发光停止时的发光亮度（或强度）J0衰减到10%时，所经历的时间称余辉时间，简称余辉。 根据余辉可将发光材料分为六个范围：
极短余辉 中短余辉
长余辉
<1μs 10-2~1ms
0.1~1s
短余辉
1~10μs
中余辉
1~100ms
极长余辉
>1s
第十九页，共42页。
现实中的发光现象
夜明珠
通常“在黑暗中发光”的材料都是磷光性材料，属于长余辉材料。 闪电：正负极电压大到使气体电离，产生导电电路，正负电荷中和，释放能 量。 地光：磁场异常使大气放电
功能材料系列：光学材料
第一页，共42页。
光功能材料
固体的光性质，从本质上讲，就是固体和电磁波的相互作用
。
包括：晶体对光辐射的反射和吸收
晶体在光作用下的发光
光在晶体中的传播和作用 ……等
第二页，共42页。
定义
根据光与材料的相互作用时产生的不同物理效应可将其分为光介质材料和光功能材料。
光介质材料：用以输送光线的材料，以折射、反射和透射方式，改变光线的方向、强度和 位相，使光线按预定的要求传输，也可以吸收或透过一定波长的光线而改变光线的光谱成 分。
光功能材料：在电、声、热、磁、压力等外场作用下，其光学性质能发生变化或在光的作用下其结构 和性能能发生变化的材料。
第三页，共42页。
固体的光吸收
基础吸收或固有吸收：

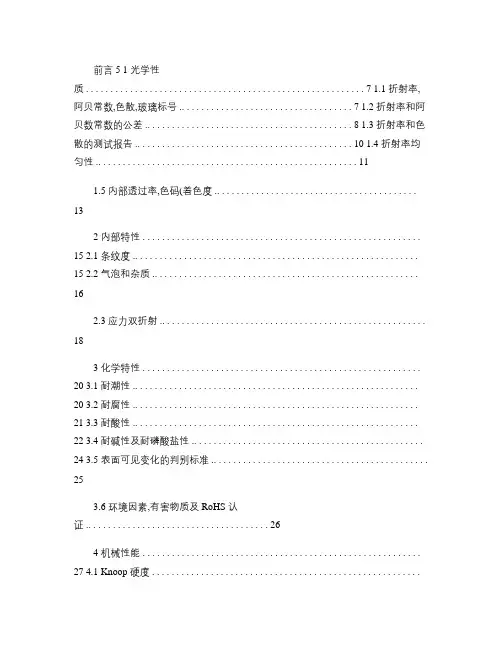

光学玻璃性能手册_图文
