750kV变压器的健康状态评估

合集下载

运行中变压器的状态评估与状态检修 张堂松

运行中变压器的状态评估与状态检修 张堂松

运行中变压器的状态评估与状态检修张堂松摘要:电力变压器是电网中能量转换、传输的核心,是电网安全第一道防御系统中的关键枢纽设备。

变压器一旦发生事故可能会造成设备资产和大停电等巨大损失,甚至会产生严重的社会影响。

因此,对电力变压器进行有效的状态评估和深入的故障诊断研究,指导变压器的运行维护和状态检修,预防和降低故障的发生几率,具有重要的理论和实际意义。

关键词:变压器;状态评估;状态检修引言变压器是电力技术和电力结构的集合体,有了变压器的稳定工作,电力的传输、转化就有了结构性和功能性的节点,对变压器的维护、检修和保养成为电力系统核心性和关键性的基础型工作。

一、状态检修的提出输变电设备的检修工作,随着产业技术的发展,经历了不同的发展阶段,分别为事后检修方式、预防检修方式、经济检修方式、预知检修方式。

随着科学技术的发展,电力变压器数量急剧增加,对电力设备安全性、可靠性要求不断提高,传统的周期检修模式已明显满足不了新要求,提出了状态检修的模式。

状态检修就是通过在线的和离线的监测手段,收集电气设备的运行的工况信息,通过系统科学的分析诊断,判断设备的健康状态,在设备接近损坏或对设备的安全性有怀疑时,决定设备的检修对策,进行大修或小修,可在设备检修周期到来之前根据设备状况提前进行检修,也可以根据设备的状况,延长检修周期,真正做到“应修必修”。

二、状态检修的思路2.1数据收集:建立在线监测系统,包括变压器绝缘在线系统、变压器油色谱分析系统、变压器运行中的温度监视、负荷监视等。

离线采集设备信息,主要包括预防性试验数据:如变压器的线圈绝缘电阻、吸收比、介质损耗、绕组变形测试结果等。

2.2综合分析状态数据:总结归纳设备运行信息,包括在线和离线采集获取的数据信息、经受短路情况、最大负荷电流、设备缺陷情况、环境温度情况、同类设备运行状况等。

2.3检修的判定:根据不同设备的运行要求及国家、行业、部门法律、法规、规程要求,制定状态分级标准,通过计算机网络系统对收集到的各类信息综合分析,人工加智能分析得出设备的检修判定,进行检修或例外放行,可以继续运行,加强监视。

变压器检修中状态和风险评估策略的应用分析

变压器检修中状态和风险评估策略的应用分析

变压器检修中状态和风险评估策略的应用分析【摘要】变压器是电力系统在运行和转换、传输能量过程中十分重要的设备之一,且具有较高的资产价值。

所以说,变压器运行状态的健康与否至关重要。

本文,我们通过对变压器的状态评价和风险评估,区分出变压器的具体检修类型,并最终得出变压器检修中状态和风险评估的具体应用策略,以期为广大电力工作人员提供一些借鉴与参考。

【关键词】变压器检修;状态评估;风险评估;应用0.引言变压器会受到多种因素的影响而发生故障,例如因为运输不当、安装错误和运行错误等。

一旦发生故障,会对电力系统的输电能力产生影响,并对变压器造成较为严重的损伤,甚至会导致大规模停电现象,带来较大的经济损失。

但是,对变压器进行检修的工作难度较大,耗时较长。

所以,人们很早之前便开始采用周期检修的方式来保证整个电力系统的稳定。

但是,采用周期检修的方式很有可能会导致各种设备的不健康工作,影响设备的正常运行和实际使用寿命。

所以,为了进一步提高电网和设备运行的可靠性和安全性,我们需要积极的对变压器检修中状态和风险评估策略进行研究。

1.对变压器的状态评价和风险评估1.1变压器的状态评价对变压器的检修工作而言,状态评价是十分关键的一步。

对变压器进行状态评价的时候需要采取动态管理的形式。

并需要对设备的相关数据进行离线和在线测试。

并持续、规范的对各种特征参量和基础资料进行收集和全程的跟踪管理。

并对所有信息进行综合的分析和判断,从而全面把握变压器的实际运行状态和健康水平以及发展趋势等。

在变压器状态的具体评价过程中,要综合考虑变压器多方面的具体信息,例如变压器有载调压开关、负荷等,以及套管等主附件的制造工艺,还有历史故障等各方面的信息。

并针对变压器的具体结构特点和常见故障类型进行评价,然后,根据变压器不同方面信息的具体特点,可以划分出不同的试验方式等。

例如,针对化学试验因素,可以划分为绝缘纸老化测试和油质试验等。

对于不同类型的状态点,要按照变压器的实际工况对其具体等级进行划分,然后依据各个等级设置相应的系数,设置的时候要充分考虑到不同状态点对变压器健康状态的影响程度。

电力变压器状态评估及故障诊断方法研究

电力变压器状态评估及故障诊断方法研究

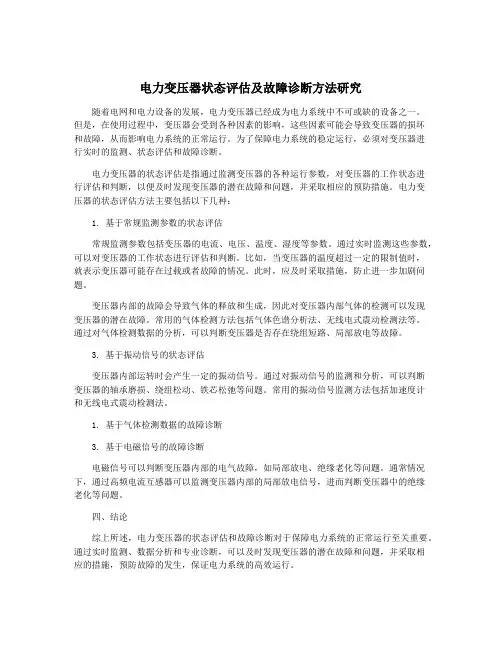

电力变压器状态评估及故障诊断方法研究随着电网和电力设备的发展,电力变压器已经成为电力系统中不可或缺的设备之一。

但是,在使用过程中,变压器会受到各种因素的影响,这些因素可能会导致变压器的损坏和故障,从而影响电力系统的正常运行。

为了保障电力系统的稳定运行,必须对变压器进行实时的监测、状态评估和故障诊断。

电力变压器的状态评估是指通过监测变压器的各种运行参数,对变压器的工作状态进行评估和判断,以便及时发现变压器的潜在故障和问题,并采取相应的预防措施。

电力变压器的状态评估方法主要包括以下几种:1. 基于常规监测参数的状态评估常规监测参数包括变压器的电流、电压、温度、湿度等参数。

通过实时监测这些参数,可以对变压器的工作状态进行评估和判断。

比如,当变压器的温度超过一定的限制值时,就表示变压器可能存在过载或者故障的情况。

此时,应及时采取措施,防止进一步加剧问题。

变压器内部的故障会导致气体的释放和生成,因此对变压器内部气体的检测可以发现变压器的潜在故障。

常用的气体检测方法包括气体色谱分析法、无线电式震动检测法等。

通过对气体检测数据的分析,可以判断变压器是否存在绕组短路、局部放电等故障。

3. 基于振动信号的状态评估变压器内部运转时会产生一定的振动信号。

通过对振动信号的监测和分析,可以判断变压器的轴承磨损、绕组松动、铁芯松弛等问题。

常用的振动信号监测方法包括加速度计和无线电式震动检测法。

1. 基于气体检测数据的故障诊断3. 基于电磁信号的故障诊断电磁信号可以判断变压器内部的电气故障,如局部放电、绝缘老化等问题。

通常情况下,通过高频电流互感器可以监测变压器内部的局部放电信号,进而判断变压器中的绝缘老化等问题。

四、结论综上所述,电力变压器的状态评估和故障诊断对于保障电力系统的正常运行至关重要。

通过实时监测、数据分析和专业诊断,可以及时发现变压器的潜在故障和问题,并采取相应的措施,预防故障的发生,保证电力系统的高效运行。

运行中变压器的状态评估与状态检修探讨

运行中变压器的状态评估与状态检修探讨
垫 量壹堑
2 0 1 3年第 2 0 卷第 7期
技 术 研 发
运 行 中 变 压 器 的 状 态 评 估 供 电局 电力检修 公 司, 陕西 榆林 7 1 9 0 0 0 )
摘 要: 基 于确保运行 中变压 器处 于健康状 态的重要 性 , 从评估数据 、 评 估方法等四方 面对运行 中变压 器状态的评估进 行 了较为 深入 的探 讨; 最后从状 态下在线检测和停 电检 测等两方面对变压器的状 态检修进行 了阐述 。
关键词 : 变压器 ; 状 态评 估 ; 状 态检 测
d o i : 1 0 . 3 9 6 9 / j . i s s n . 1 0 0 6 —8 5 5 4 . 2 0 1 3 . 0 7 . 1 0 2
所进行 的一种系统观察 ; 这样操作 , 不仅 可 以对运 行维 护经验 进行 总结 , 而且可对 变压 器油 正常状 态 向非正 常状 态转 变进 行准确 预测 ; 过对 于这个 过程 的评估 , 其 数据 不是 越 多越好 , 关键在于在把 实际变 化反 映 出来 。评 估 渐变 过程 , 对 于在 线 检测所得 的数据一定要 给予足 够重视 , 例如 , 对于储 油柜及 油 箱 中油 的 c 0和 c o 2 含量 、 含 水量 以及 铁 心入地 电流值 等 ; 而 停 电检测所得 的结果 , 主要 是用来与在线 检测 数据进行 对照 , 诸如局部放 电量 、 绕组 绝缘 电阻以及 铁心绝缘 电阻等 。 1 . 4 运行 中变电器突变性质的评估方法 1 . 1 进 行 状 态评 估 的 主要 依 据 评 估变压器 的突变性质 , 主要 是要达 到判断 故障 的 目的 , 进行试验 , 以试验数据界定具 体状态 , 这是 进行变 压器状 从 而为检修故障准备充分条件 ; 就评估结果 而言 , 其实不 仅仅 态评估 的主要 依据。用于运行中变压器 状态评 估的试 验主要 只是针对 变压器所处 状态来 下 一个结 论 , 而应该 是 为进 行更 有 以下这几种 : 有效 的检修提 供最 有价值 的建议 。例 如 , 对 于 内绕组 出现变 ①油 中溶解气 体 的色谱 分析 。通过 这种 试验 , 可有效 获 形这个故 障 , 通常有 以下这些判断依据 , 具体如下 : 取有关局部过热 和局 部放 电的有 效信 息 ; 但 对 于个别 故 障 的 判据一 , 应用早期产品 的软铜 导线 。判据 二 , 若 出 口短路 判断效果不好 , 如若绕组变形为发展 到引起过 热之前 , 就无 法 发生 , 则 绕 组 过 电流 超 过 3倍 额 定 电流 , 且 持 续 时 间 超 过 进行观察 ②对局部放 电量进行 测量 的试 验 。这种 试验包 括 0 . 2 5 8 。判据三 , 测试 绕组 变形 , 存在 显著 的变 形特 性 。判 据 两种检测方法 : 一是在线检测 , 二 是停 电检 修 。停 电检测方 法 四, 经 过常规实验 , 全部合格 。 相 同于工厂试验 , 在线 检测 可基 于 电测 法 和超声 法这 两种 途 通过对运行变压器状态 的评估 , 可得 出这 个结论 : 内绕 组 径来操 作。③水分检修 。这种试验适 用于 主体 油箱 及储油 柜 存在变形现象 , 但 可以暂时让其持续运行 一段 时间 , 在必要 时 中油含水量进行检测 , 但所 反映 的只是绝 缘纸 中的含水 量 , 而 再进行一次改进型大修 。 且是通过 间接方 式 反 映 的。④ 温度 检 测。这 种试 验 不 仅 直 2 关 于运行 中变压 器的状态检修 接, 而且可靠 。主要 有 : 油温 用温 度计来 进行 测 量 、 套管 出线 所 谓运行 中变压器的状态检修 , 就是基 于所 检测 的结果 , 端子温度及 油箱 表面温度用红外测 温仪来进 行测量 。⑤位移 对所要 检修 的项 目以及所要检修 的 日趋给予 相应 的确定 。其 和变形试验 。当前 , 通常 以停 电检测绕 组 的频 响特 性及 故 障 检修通 常以下两大类 , 具体如下 : 灵波对对变压器 内部所发生的变形及 位移进 行检测 。⑥直感 正 常状 态检 修 : ①在线检修 ; ②停 电检修 。不 正常状 态检 监视。可用于直 感监 视 的有 : 渗 漏点 , 特 别是 气一气 渗透 点 ; 修: ①消缺检修 ; ②事故检修 。 三相套管非 同步 油位 的变化 ; 有关避雷器所 出现的动作 次数 。 2 . 1 正常状 态的在线检修 1 . 2 对于运行 中变压 器状 态评估 的比对基 准 包括在线检测很 多在 线维 修两 大环 节 , 各 自所要 进行 的 实践表 明, 变压 器最 佳状 态为其 出厂之 时或 刚经 历 大修 检查项 目及维修项 目, 具体如下 : 之后所处的状态 ; 对于运行 中变压器 而言 , 其 最佳状 态 即为初 在线检修项 目, 电压测 量、 电流 、 油位测 量 、 油温、 油击 穿 始状 态 , 故运行 中变 压器状 态 的 比对 基准 为其 初始 状态 。出 电压试验 、 油中气体 和水 分测量 、 铁 心入地 电流测 量等 。在线 厂试验 或交接试验 的数 据可 用于来 表示 变压 器 的初始状 态 ; 维修项 目, ①维修或更新仪器 仪表 , 诸如 呼吸气 、 储 油柜 、 气体 在 实际中 , 比对基 准是 以依 据现行 标准 判断 为合格 的那 些 数 继电器、 油位计 、 温度计 、 风机 、 油泵 等 ; ② 测量 和控 制线 路 的 据; 由于额定容量超过 1 0 0 M V A的变压器通 常是不 可能进行试 检查和修理 。 验的, 而且也没有进行试验 的必 要性 , 能承受短 路 的温度能力 2 . 2 正常状 态下的停 电检修 变压器在 运行之中是处于运动 、 变化 的 , 任何 一 台变压器 在其运行 中的任 意时刻 都有 一个 即时状态 。对 于运行 中的变 压器来说 , 初始状态应是对其状态 变化进行评 估 的参 照 系, 而 适时对变压器状 态进 行评估 , 这 是确保 运行 变压 器处 于健 康 状态 的一个重要 保 障。通 过对 变压器 状 态 的检 修 , 可 以对 变 压器 状态 的评估起到更有效 的指 导作用 , 二者相 辅相 成 , 共 同 促使 这个“ 评估一 检修一评 估” 过程更为完善起来 。 1 关 于 运 行 中 变 压 器 状 态 评 估 的 探 讨

基于集对分析综合健康指数的特高压变压器状态评估及检修

基于集对分析综合健康指数的特高压变压器状态评估及检修

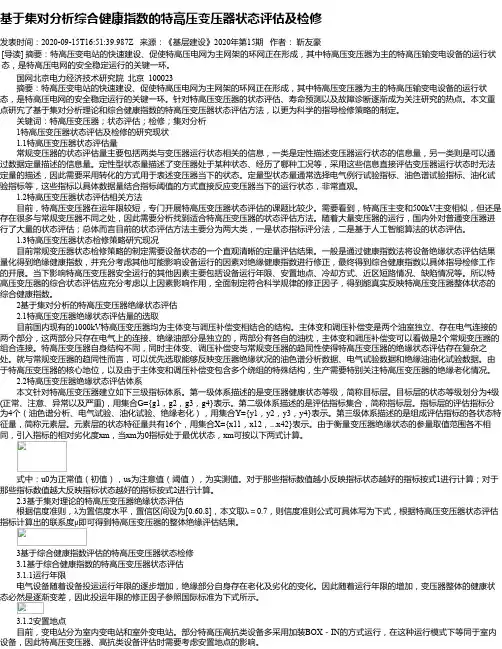

基于集对分析综合健康指数的特高压变压器状态评估及检修发表时间:2020-09-15T16:51:39.987Z 来源:《基层建设》2020年第15期作者:靳友豪[导读] 摘要:特高压变电站的快速建设、促使特高压电网为主网架的环网正在形成,其中特高压变压器为主的特高压输变电设备的运行状态,是特高压电网的安全稳定运行的关键一环。

国网北京电力经济技术研究院北京 100023摘要:特高压变电站的快速建设、促使特高压电网为主网架的环网正在形成,其中特高压变压器为主的特高压输变电设备的运行状态,是特高压电网的安全稳定运行的关键一环。

针对特高压变压器的状态评估、寿命预测以及故障诊断逐渐成为关注研究的热点。

本文重点研宄了基于集对分析理论和综合健康指数的特高压变压器状态评估方法,以更为科学的指导检修策略的制定。

关键词:特高压变压器;状态评估;检修;集对分析1特高压变压器状态评估及检修的研究现状1.1特高压变压器状态评估量常规变压器的状态评估量主要包括两类与变压器运行状态相关的信息,一类是定性描述变压器运行状态的信息量,另一类则是可以通过数据定量描述的信息量。

定性型状态量描述了变压器处于某种状态、经历了哪种工况等,采用这些信息直接评估变压器运行状态时无法定量的描述,因此需要采用转化的方式用于表述变压器当下的状态。

定量型状态量通常选择电气例行试验指标、油色谱试验指标、油化试验指标等,这些指标以具体数据量结合指标阈值的方式直接反应变压器当下的运行状态,非常直观。

1.2特高压变压器状态评估相关方法目前,特高压变压器在运年限较短,专门开展特高压变压器状态评估的课题比较少。

需要看到,特高压主变和500kV主变相似,但还是存在很多与常规变压器不同之处,因此需要分析找到适合特高压变压器的状态评估方法。

随着大量变压器的运行,国内外对普通变压器进行了大量的状态评估;总体而言目前的状态评估方法主要分为两大类,一是状态指标评分法,二是基于人工智能算法的状态评估。

变压器的在线检测和状态评估

变压器的在线检测和状态评估

变压器的在线检测手段并不多,目前比较常用的是在线局放检测和在线气相色谱分析。

国际上也有采用在线绕组热点温度检测的,但需要在设计制造时考虑预埋热电偶,因为担心热电偶的引入会给变压器本身带来质量隐患,所以在国内很少采用。

变压器的状态评估需要大量的实际数据支持,同时需要有经验的技术人员做出评估判断。

评估的内容应包括以下四个方面:(1)设计评审。

(2)运行状态评估。

(3)变压器状态评估。

(4)变压器生命损失的评估。

在进行设计评审时通常需要关注的内容包括:绝缘纸的种类(耐热等级)、油和绕组的温升、冷却方式、油的总量以及绝缘材料的总量等。

在进行运行状态评估时需要收集的数据包括:运行年限、平均负荷率和相应的油/绕组温度、最大负荷率和相应的油/绕组温度以及过负荷运行的情况等。

在进行变压器状态评估时一般需要测量下列数据:绝缘材料中含水量、油中氧气含量、CO/CO2的浓度及总量、呋喃组分(糠醛含量)以及绝缘材料的聚合度。

在进行变压器生命损失的评估时,首先要对变压器绕组的热点温度进行评估,然后对变压器的非正常状态(纸的过热)进行诊断。

对变压器生命损失的评估可以使用间接方法,比如油中呋喃(糠醛)含量的测量,也可以通过测量纸样的聚合度对变压器的生命损失进行直接评估。

在对变压器进行状态评估时通常会用到油中溶解气体分析法(DGA),气体浓度的发展可以用来进行趋势分析和预测寿命值。

但只有缓慢产生的故障才可以通过DGA发现。

由于油的热老化产生CO,而固体绝缘的老化会产生CO2和CO,所以通过油中CO2和CO的绝对值及其比值,可以间接地评估变压器中绝缘材料可能存在的故障。

通常认为当CO含量大于600μL/L、CO2含量大于6000μL/L时表明变压器中绝缘材料存在故障,而且CO2/C0>10,意味着纤维素发生了热老化分解。

而CO2/CO<3则意味着纤维素发生了电老化裂解。

当然在评估时还必须考虑比率异常前的数据。

电力变压器状态评估及故障诊断方法研究

电力变压器状态评估及故障诊断方法研究

电力变压器状态评估及故障诊断方法研究电力变压器是电力系统中重要的电气设备之一,用于将电压从一级变换到另一级,以满足不同电压需求。

变压器的状态评估和故障诊断是保证电力系统运行安全和稳定的关键环节。

变压器状态评估是指对变压器运行过程中的各项指标进行检测和评估,以判断其是否符合正常运行要求。

常用的评估指标包括变压器的温度、湿度、油位、绝缘电阻、局部放电等。

通过对这些指标的监测,并与变压器的正常工作范围进行比较,可以及时发现可能存在的问题,并采取相应的措施进行修复或维护。

目前,常用的变压器状态评估方法主要包括传统的观察法和仪器检测法。

观察法是指通过观察变压器外部的温度、湿度变化以及油位等来评估其状态。

而仪器检测法则利用现代化的仪器设备,如红外热像仪、电气测试仪等,对变压器的各项指标进行实时监测和检测。

仅仅依靠传统的观察法和仪器检测法进行状态评估往往难以准确判断变压器的运行状况和潜在故障。

近年来,利用人工智能和机器学习等技术进行变压器故障诊断的研究日益活跃。

这些技术可以通过分析变压器运行数据,建立模型,并根据模型来判断变压器是否存在故障,以及故障的类型和程度。

利用机器学习算法,可以对变压器运行数据进行特征提取和分析,建立故障诊断模型。

这些模型可以通过训练,学习变压器正常和故障状态之间的关系,并能够对未知数据进行预测和判断。

还可以利用数据挖掘技术,对大量的变压器运行数据进行分析,挖掘潜在的规律和异常,以进行故障预警和诊断。

电力变压器状态评估和故障诊断是保证电力系统运行安全和稳定的重要环节。

传统的观察法和仪器检测法已经无法满足对变压器状态评估和故障诊断的需求,因此需要借助于人工智能和机器学习等新技术的发展来提高变压器故障诊断的准确度和效率。

综述电力变压器状态评估措施

综述电力变压器状态评估措施

综述电力变压器状态评估措施前言随着我国经济的发展,对于电力系统的依赖性越来越大,对于电力系统的运行也提出了更高的、更严格的标准和要求。

而对电力系统产生极大影响的则为其变压器的运行情况,其运行是否可靠性、安全与电力系统的安全运行密切相关,对于保障电力的运行具有非常重要的意义。

因此,变压器状态评估及故障诊断方法就显得尤为重要,通过对变压器的状态进行评估与检测,达到对其运行情况进行实时管控,通过对其故障的诊断,将其潜在的隐患扼杀在摇篮中,从而更好的保障电力系统的运行,保证电力系统更好的为祖国的建设服务。

一电力变压器状态评估需考量的状态量对电力变压器进行准确评估,需要对其状态量进行诊断,保证其状态量检测的准确、有效,从而获得变压器的运行数据情况。

一般情况下,需要对一些参数或者一些相关的数据进行分析,以便对变压器的运行情况进行判定,这些数据和现象所对应的量被称为特征量,也就是我们所需要进行考虑的因素,即状态量。

状态量的运行需要通过电力测试、历史运行资本、不良运行记录等获得,常规性的测试包括数据、图像、声音、现象等。

变压器构建包括五个部分,即冷却系统、套管、本体、分接开关以及非电量保护。

全面、正确评价变压器的运行需要考虑以下几种因素。

1.变压器电气试验项目电气试验所进行的是对其绝缘所需要的参数进行检测和分析,对其吸收比进行获取,对其介质损耗的情况进行分析,对其电阻、绕组直流电阻进行检测,以及对其泄露电流进行测定。

2.油气溶解中的气体分析电力变压器内部存在气体,此气体是在油中溶解,其中蕴含着关于其本身运行的各种信息,并且此信息内容量大,信息非常丰富。

因此,采用精神网络的非线性映射功能,分析有种各种气体的体积分数,从而得出变压器的状态量。

3.变压器油特征利用电力变压器的油实验,可以对其内部气体和油介质,以及相关参数等评估电力变压器的运行状态,因为变压器油是变压器最为主要的绝缘介质。

二、电力变压器状态评估方法研究对变压器的运行情况进行评估,需要通过各种严谨的、科学合理的、精确的实验来进行。

基于信息融合的750kV电网二次设备状态评估

基于信息融合的750kV电网二次设备状态评估

E l e c t r i c P o w e r C o r p o r a t i o n , L a n z h o u 7 3 0 0 5 0 , C h i n a )
Ab s t r a c t : T o s o l v e t h e p r o b l e m t h a t s i n g l e s t a t e a s s e s s me n t me t h o d c a n n o t f u l l y a n d e f f e c t i v e l y u s e t h e mu h i p l i c a t e o p - c r a t i n g i n f o r ma t i o n o f s e c o n d a r y d e v i c e i n 7 5 0 k V p o we r g r i d,t h e s t a t e e v a l u a t i o n b a s e d O f i n f o ma r t i o n f u s i o n i s p r o — p o s e d . B y t h e u s e o f s e l f c h e c k i n g me s s a g e ,t h e s t a t e e v a l u a t i o n i s c a  ̄i e d o u t t h r o u g h t h e f u z z y c o mp r e h e n s i v e e v a l u — a t i o n me t h o d . B y t h e u s e o f o p e r a t i o n c o n d i t i o n me s s a g e , t h e s t a t e e v a l u a t i o n i s c a r r i e d o u t t h r o u g h Ma r k o v f o r e c a s t i n g me t h o d . B y t h e u s e o f h i d d e n f a i l u r e s d a t a ,t h e s t a t e e v a l u a t i o n i S c a r r i e d o u t t h r o u g h h i d d e n f a i l u r e s d i a g n o s i s . T h e n, t h e D— S e v i d e n c e t h e o r y i s u t i l i z e d t o f u s e t h e a b o v e t h r e e a s s e s s me n t r e s u l t s . T h e i f n a l e v a l u a t i o n r e s u l t i s d e iv r e d t o s h o w t h a t c o mp a r e d w i t h t h e s i n g l e a s s e s s me n t me t h o d ,t h e s t a t e e v a l u a t i o n r e s u l t o f s e c o n d a y r d e v i c e i n 7 5 0 k V p o w e r g r i d b a s e d o n i n f o ma r t i o n f u s i o n i s mo r e a p p r o a c h i n g t o t h e a c t u a l o p e r a t i n g c o n d i t i o n s .

运行中变压器的状态评估与状态检修

运行中变压器的状态评估与状态检修

运行中变压器的状态评估与状态检修摘要:随着我国经济水平的不断提高,经济社会对电力的需求越来越大,保证正常供电具有十分重要的意义。

同时鉴于变压器在电力设备中的重要地位,因此对运行中的变压器进行状态评估与状态检修工作十分重要。

笔者根据自身工作经验,对运行中的变压器进行状态评估与状态检修进行了探讨。

关键字:变压器状态评估状态检修中图分类号: tm4文献标识码:a文章编号:一、运行中变压器状态评估的方法1、状态评估的依据状态评估主要依靠试验,凭试验数据界定实际状态。

与运行中变压器状态评估直接有关的试验主要有以下几种:(1)油中溶解气体的色谱分析。

对油中溶解气体的色谱分析能提供局部过热和局部放电的信息,但对水分引起的贯穿性绝缘击穿事故来不及反映;对绕组变形没有发展到引起过热或局部放之前也不能觉察。

(2)测量局部放电量的试验。

测量局部放电量的试验包括停电检测和在线检测。

停电检测的方法与工厂试验的相同有最佳的可比性,在线检测包括超声法和电测法。

前者在油箱的不同部位捕捉局部放电引起的超声波信号,后者利用铁心或中性点引下线捕捉局部放电的电脉冲信号。

虽然二者的定量正确性较差但对定性和定位有独到之处。

(3)水分检测.对本体油箱和储油柜中油的含水量检测是直接测量水分,但只能间接地反映纸绝缘中的含水量。

测量绕组的绝缘电阻(测量泄漏电流实质是在更高的直流电压下测量绝缘电)、铁心的绝缘电阻等,实际上主要是间接检测纸绝缘的含水量。

但对于绝缘局部受潮因为没有与地之间形成通路起作用,所以都不能显示。

(4)温度检测。

用温度计测量油温,用红外测温仪测量套管出线端子的温度或油箱表面的温度,是直接的也是可靠的。

变压器内部的局部过热点温度,是依靠在线检测油中特征气体、铁心入地电流和停电测量绕组的直流电阻等来反映。

值得注意的是,对于反映工作电流回路的局部过热,色谱分析比测量直流电阻要灵敏得多。

因此在色谱分析没有发现局部过热时,实际上没有必要测量绕组的直流电阻。

电力变压器状态评估及故障诊断方法研究

电力变压器状态评估及故障诊断方法研究

电力变压器状态评估及故障诊断方法研究电力变压器是电力系统中重要的电力设备,它起到将高电压转换为低电压或将低电压升高为高电压的作用。

电力变压器的状态评估及故障诊断方法的研究对于确保电力系统的稳定运行和电能的安全使用具有重要意义。

电力变压器的状态评估是指通过对变压器的运行数据进行分析和处理,来判断变压器的运行状态是否正常。

常用的状态评估方法主要包括参数法、规则法和模型法。

参数法是通过对变压器的参数进行测量和分析,来判断变压器是否存在故障。

常用的参数有温度、湿度、电流等。

通过对这些参数的监测,可以及时发现变压器的异常,并进行相应的维护和修复。

规则法是通过制定一些判断规则,根据变压器运行数据的变化来判断变压器的运行状态。

制定一些标准,当变压器的运行数据超过这些标准时,就认为变压器存在故障。

这种方法简单直观,适用于一些常见的故障情况。

模型法是通过建立变压器的数学模型,根据变压器运行数据与模型之间的差异来判断变压器的运行状态。

常用的模型包括等效电路模型、物理模型和统计模型等。

通过对模型和运行数据的比对,可以得出变压器的状态评估结果。

故障诊断方法是指对已经发生的变压器故障进行分析和诊断,以确定故障的类型和原因,从而指导后续的维修和修复工作。

故障诊断方法主要包括特征提取方法、故障识别方法和故障定位方法。

特征提取方法是通过对变压器运行数据进行分析和处理,提取出与故障特征相关的信息。

常用的特征包括频率特征、时域特征和能量特征等。

通过对特征的提取,可以对故障进行初步判断。

故障识别方法是通过将提取到的特征与已经建立好的故障模式进行匹配,来判断故障的类型。

常用的故障识别方法有模式识别方法、神经网络方法和逻辑判断方法等。

通过故障识别,可以确定故障的类型,并选择相应的修复方法。

故障定位方法是通过分析提取到的特征信息,结合变压器的结构和工作原理,来确定故障的具体位置。

常用的故障定位方法有仿真分析方法、定位算法和红外热像法等。

通过故障定位,可以准确定位故障,并指导后续的修复工作。

阐述电力变压器状态评估及故障诊断方法

阐述电力变压器状态评估及故障诊断方法

阐述电力变压器状态评估及故障诊断方法随着我国经济的快速发展,居民、工业用电越来越多,促进了电网的快速发展,电网的数量不断增加、质量要求不断提升,越来越多先进的变压器如单台高电压、大容量的变压器等被投入到电网的实际运行中。

电力变压器在电网传输系统中处于重要地位,其可靠、稳定的运行状态严重影响着整个电网运输系统安全化、系统化的运行,如果变压器产生故障,会给电力系统带来危害,降低经济效益。

所以,对变压器进行正确评估,使电力变压器得到合理使用,及时排除、检修故障,对电网系统的正常运行、提高经济效益具有重要影响。

一、电力变压器评估需要的状态参量通过对电力变压器的状态参量进行研究、分析,可以准确的发现电力变压器的是否正常运行,而且通过判断、分析参量数据,也可以推断电力变压器的使用寿命和运行时间等。

通常这项任务需要多个状态参量进行分析,作出科学论断,具体可以从以下三方面进行分析判断。

1、电力变压器的电气试验项目电力变压器的电气试验项目主要是一些体现电力变压器的绝缘性能和电气的参数,这些参数主要包括电力变压器的泄漏电流、电阻、吸热的比值、绕组直流电流、介质损耗正切电流等方面的参数。

2、油气中溶解的气体通常采用神经网络非放射性的映射功能分析有其中熔解的气体。

由于油气中的气体能反映出大量变压器的运行状态信息,因此可以通过计算油气中个气体的体积分数,得出变壓器的状态参数,3、其他因素除了电力变压器的电气试验项目、油气中溶解的气体分析,其评估状态还涉及电力变压器油特征、检修记录、附件的运行状态、运行资料、工作环境等。

其中变压器油特征主要是指借助电力变压器中的主要绝缘介质是变压器油的特点,在评估电力变压器的状态时主要利用变压器油实验中油介损和电气含量的参数。

运行资料主要包括电力变压器的负荷状态、运行温度和保护装置的运作状况、近去短路状况等;环境因素主要包括空气的温度、湿度及污染状况等;而附件运行状态主要是重点检查的附件周围的外观和检测参数中出现的异常情况。

简析配电变压器健康状态在线监测与评估方法研究

简析配电变压器健康状态在线监测与评估方法研究

简析配电变压器健康状态在线监测与评估方法研究【摘要】随着科技的不断进步,人们日常所使用的配电变压设备越来越复杂,设备所面临的问题也在逐渐增多。

此时,对配电变压器健康状态的检测与评估显得尤为重要。

本文笔者阐述了在线监测配电变压器健康状态的意义以及重要性,并提出相应的评估方法,以供参考。

【关键词】配电变压器;在线监测;评估方法配电变压器简称为“配变”,是指在配电系统中,根据电磁感应定律变换交流电压、电流,从而传输电能的一种静止电器。

配电变压器是一种静止的电器设备,它是用来将某一数值的交流电压,变成频率相同的另一种或几种数值不同的电压设备。

不能及时的检测出变压器的的健康状态,是造成电力系统出现故障的主要原因。

本文笔者阐述检测变压器健康状态的意义及重要性,并对此提出了一些评估方法,使人们能够更多的关注此项研究。

1 在线监测变压器健康状态的意义配电变压器在电力系统中有着举足轻重的重要性,它承担着电力系统中电压的变换,以及分配电能和传输电能,可以说是电力系统中非常重要的输变电设备。

而且配电变压器所面对的大多是终端用户,它的重要作用在于:保障供电的安全性、可靠性。

但由于传统的变压器设备有的过于老旧,不能及时的检测出系统的故障,所以会导致设备由于长期运行,从而使变压器出现了劣化的现象,进而导致设备出现故障,引起一系列事故的发生。

配电变压器的故障分为两方面,一方面是内部故障,另一方面是外部故障。

内部故障可以分为以下几种情况:烧组线匝间的线匝发生了故障、烧组之间出现短路现象、由于发生了烧组从而导致引出线通过其外壳而造成的故障。

外部故障的情况主要表现为:绝缘的套管通过设备外壳所发生的接地短路的故障,以及由于引出线间发生了故障,导致配电变压器的内部出现故障以及烧组的变形等。

以上故障的出现,都将会影响设备的正常运行,从而引发系统故障,进而造成一系列的危害。

所以在线监测变压器的健康状态对设备的安全运行有着重要的意义。

2 配电变压器在线监测的方法根据变压器出现故障部位进行分类,分为:绕组故障、引线故障、设备分解开关故障等。

电力变压器健康状况分析

电力变压器健康状况分析

电力变压器健康状况分析电力变压器作为电力系统的主设备,其健康状况水平直接影响电力系统安全、稳定运行。

随着设备状态检修制度的推进,原始的预防性检修和故障性检修将逐步由状态检修代替,实时了解电力设备的健康状况,为设备状态信息的分析与评估能够提出科学的判断依据。

因此,有必要对影响电力变压器健康状况的因素作一分析。

1 变压器的结构和组成变压器的组成部件包括器身(铁芯、绕组、绝缘、引线)、变压器油、变压器油箱、油位表、冷却装置、调压装置、保护装置(吸湿器、安全气道、气体继电器、储油柜及测温装置)和出线套管。

2 变压器的运行状态变压器的运行状态分为正常运行状态、异常运行状态和事故状态三种。

2.1正常运行状态:正常运行状态下变压器通电后,电磁作用引起的机械振动应是连续均匀的“嗡嗡…”声,冷却器运行时发出的风机声、潜油泵运转声也应是均匀的。

变压器各侧三相电流、电压、有功及无功功率、油面温度等参数均在其铭牌及规程规定的范围内,同一侧的各相电流应基本平衡,变压器油流系统运行应正常,无渗漏现象,硅胶不变色,各类保护装置均处于正常运行状态。

2.2异常运行状态当变压器有下列现象之一时,即属于异常运行状态。

(1)严重漏油或由于严重漏油造成油位降低。

(2)变压器油位在当时环境温度下低于油枕相应温度油位表刻度线且变压器满负荷时,应视为油位过低,须注油处理。

(3)在环境温度未达40℃、变压器满负荷或尚未满负荷的情况下,油位表上油位超过40℃的刻度线,应视为“油位过高”,这时应进行放油处理。

一般负荷状态下判断油位是否过高、过低,可根据温度曲线来判定。

(4)油枕看不到油位时可能是注油未按要求、假油位、严重漏油等多种原因。

充油套管看不到油位则可能是套管漏油(外部渗漏可以看到和当外部无渗漏迹象时,则多为油漏入变压器本体)造成的。

(5)变压器油碳化,造成变压器油发黑,多半可通过观察油枕油位玻璃管中的油色看出,或由油简化试验结果加以确认。

油碳化大多是变压器内部局部过热引起的。

变压器分析评价记录

变压器分析评价记录

变压器分析评价记录1. 背景介绍变压器是电力系统中非常重要的设备之一,其作用是将电能从两个或多个电路之间传递。

随着社会和人民生活水平的提高,对电力能源的需求也在不断增加。

为确保能源的可靠供应,变压器需要保持在良好的运行状态下。

本文记录了对某个变压器的分析和评价结果,以便进行后续的检查和维护工作。

2. 故障分析2.1 外观检查变压器外观检查发现,设备表面无明显锈蚀,无油迹、水迹等污迹。

高压侧和低压侧接线排、绝缘子完好。

表面温度均匀。

2.2 内部检查打开变压器后,发现变压器油池内油位正常。

油中无异物,气体分析发现气体均值正常。

同时,变压器油温异常升高(高于正常的80°C),表明变压器存在故障。

2.3 绝缘电阻测试为了更好的确定变压器内部故障位置,我们进行了绝缘电阻测试。

测试结果表明:高压侧对地绝缘电阻值为346MΩ,低压侧对地绝缘电阻值为71MΩ。

这表明,变压器存在一定的绝缘损坏。

2.4 输电线路电流测试为了进一步查找故障点,我们对输电线路电流进行了测试。

测试发现,变压器运行时,高压侧电流逐渐升高。

初步推断,故障点存在于高压侧的绕组中。

3. 故障分析结果综合以上分析,我们可以得出如下结论:1.变压器存在一定程度的绝缘损坏。

2.变压器高压侧绕组存在故障。

4. 维修方案为了恢复变压器的正常运行,我们制定了如下维修方案:1.更换变压器内部损坏的绕组。

2.对变压器进行清洗、更换油封和O型圈、更换油泵等维修工作。

5. 结论变压器是电力系统中非常重要的设备之一,其正常运行对于保障电力系统的可靠运行至关重要。

我们针对发现的故障,进行了详细的分析和评价,并提出了有效的维修方案。

希望可以为后续的维护工作提供参考。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

750kV变压器的健康状态评估
750kV变压器的健康状态评估
引言:
变压器作为电力系统中重要的电气设备之一,起着电能的输送和分配的重要作用。

750kV变压器作为超高压电力系统中
的关键设备之一,其稳定运行和健康状态对电网的安全可靠运行起着至关重要的作用。

因此,对750kV变压器的健康状态进行定期评估具有重要的理论和实践意义。

一、健康状态评估的背景
750kV变压器在长期运行过程中,受到多种因素的影响,
如电气负荷的变化、温度变化、湿度等环境因素、设备老化等,这些因素会对变压器的功能和性能产生一定的影响。

因此,通过对变压器的健康状态进行评估,可以及时发现问题并采取相应的措施,保障其安全稳定运行。

二、健康状态评估方法
1. 外部检查
变压器的外部检查是通过对变压器的外观进行观察和检查,以判断变压器是否存在渗漏、腐蚀、机械损伤等情况。

同时,还要检查绝缘子、接地线、绝缘引子等设备的状况。

如果发现任何异常情况,都需要及时采取措施修复或更换。

2. 内部检查
内部检查是通过对变压器内部的绝缘油、绝缘纸、绝缘结构等进行检查和测试,以判断变压器的绝缘状态是否良好。

例如,可以采用油色谱分析法对绝缘油进行检测,以了解其含水量和污染程度;同时对绝缘纸进行抽样分析,评估其绝缘能力。

3. 电气特性测试
电气特性测试是通过对变压器的电气参数进行测试,并与设计值进行对比,以判断变压器的工作状态。

例如,可以测量变压器的绝缘电阻、绕组电阻、绝缘电容等参数,以评估绝缘系统的健康状况。

4. 热工状态评估
热工状态评估是通过对变压器的温度进行实时监测和分析,以评估其负荷承受能力和散热性能。

例如,可以通过红外热像仪检测变压器的温度分布情况,及时发现温度异常区域,并采取相应的措施。

三、评估结果与处理措施
通过健康状态评估的各项测试和分析,可以得到关于
750kV变压器健康状态的详细评估结果。

根据评估结果,采取
相应的处理措施是保障变压器安全运行的关键。

例如,在发现变压器存在绝缘油污染的情况下,可以进行绝缘油的更换或高度净化处理;在发现绕组存在局部放电的情况下,可以进行绝缘材料的更换等。

同时,健康状态评估也为变压器的维护保养提供了重要的参考依据。

根据评估结果,可以合理安排变压器的维护周期和方式,及时修复和更换变压器内部的老化或损坏部件,以延长变压器的使用寿命。

结论:
综上所述,750kV变压器的健康状态评估对于电网的安全
运行至关重要。

通过外部检查、内部检查、电气特性测试和热工状态评估等方法,可以全面了解变压器的健康状况,发现问题并采取相应的措施。

同时,评估结果还为变压器的维护保养提供了重要的参考依据,保障其长期稳定运行。

因此,在电力
系统运行中应高度重视750kV变压器的健康状态评估工作,确保电网的安全可靠运行
综上所述,对750kV变压器进行健康状态评估对于电网的安全运行至关重要。

通过多种方法如外部检查、内部检查、电气特性测试和热工状态评估等,可以全面了解变压器的健康状况,及时发现问题并采取相应措施。

评估结果也为变压器的维护保养提供了重要的参考依据,确保其长期稳定运行。

因此,在电力系统运行中应高度重视750kV变压器的健康状态评估工作,以保障电网的安全可靠运行。

相关文档
最新文档
