《机械设计基础》习题及答案
机械设计基础试题及答案
A卷一、简答与名词解释每题5分,共70分1. 简述机构与机器的异同及其相互关系答. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式;相互关系：机器一般由一个或若干个机构组合而成;2. 简述“机械运动”的基本含义答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动;3. 机构中的运动副具有哪些必要条件答. 三个条件：①两个构件；②直接接触；③相对运动;4. 机构自由度的定义是什么一个平面自由构件的自由度为多少答. 使机构具有确定运动所需输入的独立运动参数的数目称机构自由度;平面自由构件的自由度为3;5. 机构具有确定运动的条件是什么当机构的原动件数少于或多于机构的自由度时,机构的运动将发生什么情况答. 机构具有确定运动条件：自由度＝原动件数目;原动件数目<自由度,构件运动不确定；原动件数目>自由度,机构无法运动甚至构件破坏;6. 铰链四杆机构有哪几种基本型式答. 三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构;7. 何谓连杆机构的压力角、传动角它们的大小对连杆机构的工作有何影响以曲柄为原动件的偏置曲柄滑块机构的最小传动角minγ发生在什么位置答. 压力角α：机构输出构件从动件上作用力方向与力作用点速度方向所夹之锐角；传动角γ：压力角的余角;α＋γ≡900;压力角传动角越小越大,机构传力性能越好;偏置曲柄滑块机构的最小传动角γmin发生在曲柄与滑块移动导路垂直的位置8. 什么是凸轮实际轮廓的变尖现象和从动件推杆运动的失真现象它对凸轮机构的工作有何影响如何加以避免答. 对于盘形凸轮,当外凸部分的理论轮廓曲率半径ρ与滚子半径rT 相等时：ρ=rT,凸轮实际轮廓变尖实际轮廓曲率半径ρ’=0;在机构运动过程中,该处轮廓易磨损变形,导致从动件运动规律失真;增大凸轮轮廓半径或限制滚子半径均有利于避免实际轮廓变尖现象的发生;9. 渐开线齿廓啮合有哪些主要特点答. ①传动比恒定；②实际中心距略有改变时,传动比仍保持不变中心距可分性；③啮合过程中,相啮合齿廓间正压力方向始终不变有利于传动平稳性;10. 试说明齿轮的分度圆与节圆、压力角与啮合角之间的区别,什么情况下会相等重合答. 分度圆：模数和压力角均取标准值得圆定义为齿轮分度圆；每个齿轮均有一个分度圆；节圆：一对齿轮啮合时、两个相切并相对作纯滚动的圆定义为节圆;只有当一对齿轮啮合时节圆才存在;压力角：指分度圆上的标准压力角常取200；啮合角：一对齿轮啮合时,节圆上的压力角为啮合角;标准齿轮、标准安装无侧隙时,分度圆与节圆重合；压力角与啮合角相等;11. 常用螺纹按牙型分为那几种 主要用途怎样答. 常用螺纹有三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹;其中三角形螺纹自锁性好,适用于联接；其余适用于传动;12. 开式齿轮传动强度计算的准则是什么答. 开式齿轮强度由于磨损严重、一般不会发生点蚀;故通常按齿根弯曲疲劳强度设计,并将模数增大10～30％,以弥补磨损的影响;13. 简述带传动中紧边拉力、松边拉力和有效拉力、张紧力之间的关系; 答：14. 简述典型的滚动轴承由那些基本元件组成,其中必不可少的元件是什么 答. 滚动轴承一般由滚动体、内圈、外圈和保持架组成,其中滚动体必不可少;二、计算与作图每题6分,共30分15. 计算下列机构的自由度,若有虚约束、复合铰链和局部自由度,需指出;（1） 21无复合铰链、局部自由度和虚约束n=7, P L=10, P H=0F=3n-2P L-P H=3×7-2×10-0=12局部自由度：1n=8, P L=11, P H=1F=3n-2P L-P H=3×8-2×11-1×1=116. 如图所示一偏置曲柄滑块机构,曲柄AB 为原动件,长度为l AB =25 mm,偏距e =10mm,已知最大压力角αmax =30°,试求：解：曲柄与滑块道路垂直时压力角达到最大;根据已知条件先求出连杆长度l BC ,则问题易解;17. 补全图中不完整的从动件位移、速度和加速度线图,并判断哪些位置有刚性冲击,哪些位置有柔性冲击;解：18. 已知一对渐开线标准外啮合直齿圆柱齿轮传动的模数m=5 mm、压力角α=20°、中心距a=350 mm、传动比i12 =5/9,试求两轮的齿数、分度圆直径、齿顶圆直径、基圆直径以及分度圆上的齿厚和齿槽宽;解：19. 试分析图a,b,c,d中的结构错误,分别说明理由并画出正确的结构图;B卷1. 简述构件和零件的区别与联系;答. 构件是机械中的运动单元,零件是机械中的制造单元；构件是由一个或若干个零件刚性组合而成;2. 简述“机械设计基础”课程的主要研究对象和内容;答. 研究对象：常用机构平面连杆机构、凸轮机构、齿轮机构等和通用零部件螺栓、键、齿轮、带、链、轴、轴承、联轴器、离合器等;研究内容：机构的组成及其工作原理、结构分析、运动分析等；零部件结构、设计计算、类型选择、使用维护等;3.什么是机构中的原动件、从动件、输出构件和机架答. 原动件：运动参数由外界输入的活动构件；从动件：除原动件外的其余活动构件；输出构件：输出预期运动的从动件；机架：机构运动的参考物,视作相对固定的构件;4. 运动副是如何进行分类的答. ①按两构件运动平面的相互关系分：平面运动副、空间运动副；②按两构件接触方式分：低副面接触、高副点、线接触;5. 简述机构运动简图的主要作用,它能表示出原机构哪些方面的特征答. 机构运动简图主要用于进行机构的结构分析和运动分析;机构运动简图反映了原机构中的构件类型和数目、运动副类型、数目及其相互位置关系等特征;6. 从运动副类型的角度看,什么是连杆机构机构中的连杆一般做什么运动答. 所有运动副均为低副的机构称连杆机构;机构中的连杆一般做平面复杂运动;7. 何谓偏心轮机构它主要用于什么场合答. 偏心轮是由曲柄通过扩大转动副半径方式演化得到,曲柄长度即为偏心距;偏心轮的强度和刚度都比曲柄好,因此适用于转速不高而载荷较大场合;8. 什么是凸轮机构传动中的刚性冲击和柔性冲击答. 在机构运动的某些位置,从动件加速度发生突变;当突变值为无穷大时,将引起刚性冲击；当突变值有限时,则引起柔性冲击;9. 何谓根切有何危害如何避免根切答. 采用范成法加工齿轮时,刀具齿顶线圆超过被加工齿轮的啮合极限点时,齿根渐开线齿廓被切去一部分,该现象称为根切;根切使重合度下降、齿根强度减弱;通过使刀具远离轮坯中心或增加被加工齿轮的齿数可避免根切;10. 平行轴斜齿轮机构的啮合特点是什么其正确啮合条件及连续传动条件与直齿轮有何异同答. 斜齿轮传动主要特点：齿廓接触线变化短→长→短、重合度大、不发生根切的最少齿数小,使其传动平稳性好、承载能力大、结构紧凑;正确啮合条件：除两轮模数、压力角相等外,两轮螺旋角大小相等、旋向相反外啮合或相同内啮合;连续传动条件与直齿轮相同;11. 常用联接螺纹是左旋还是右旋是单头还是多头为什么答. 常用联接螺纹为右旋、单头;右旋螺纹符合多数人的右手习惯；单头螺纹的自锁性最好;12. 一对圆柱齿轮传动,大、小齿轮齿面接触应力是否相等大、小齿轮的接触强度是否相等答. 由赫兹应力计算公式知,大、小齿轮齿面接触应力和相等;但大、小齿轮的接触强度不一定相等,只有当大、小齿轮材料、热处理均相同时许用应力相等,强度相等;13. 试说明带传动的弹性滑动是如何产生的为什么这种滑动是不可避免的答. 由于紧边与松边拉力不等,且带为弹性体,当带绕过主动轮时,由于拉力减小,使带的弹性变形量减小,导致带的运动滞后于主动轮；在从动轮处,带的则超前于带轮；因此产生带的弹性滑动;由于带传动必须要求带的紧边与松边保持一定的拉力差,因此弹性滑动不可避免;弹性滑动主要引起传动比不固定,并增加带的磨损;14. 滚动轴承的固定常用的有哪两种形式分别适用于什么场合答. ①两端固定,适用于轴较短、工作中温度变化不大的场合；②一端固定、一端游动,适用于轴较长、工作中温度变化较大的场合;二、计算与作图每题6分,共30分15. 计算下列机构的自由度,若有虚约束、复合铰链和局部自由度,需指出;1 21216. 设计一偏置曲柄滑块机构,已知滑块的行程速度变化系数K=1.5,滑块的冲程l C1C2=50 mm,导路的偏距e=20 mm,求曲柄长度a和连杆长度b;解：17. 试标出在图示位置时凸轮机构的压力角；凸轮从图示位置转过90°后从动件的位移和凸轮机构的压力角;解：18. 如图所示为一装配用电动螺丝刀的传动简图;已知各轮齿数为z 1 = z4 =7,z 3 = z6 =39;若n1=3600 r/min,试求螺丝刀的转速;解：19. 试分析图a,b,c,d中的结构错误,分别说明理由并画出正确的结构图;图示卷扬机由电动机驱动,传动系统由万向联轴器及定轴轮系组成,卷筒与齿轮采用螺栓联接;试分析轴Ⅰ、Ⅱ、Ⅲ、Ⅳ各属于什么类型的轴各轴自重不计;矩,均为心轴;。
机械设计基础习题集(附解答)
实用文档目录绪论 (1)平面机构的自由度 (3)平面连杆机构 (8)凸轮机构 (14)齿轮机构 (18)轮系 (23)机械零件设计概论 (28)联接 (30)齿轮传动 (41)蜗杆传动 (51)带、链传动 (60)轴 (69)滑动轴承 (75)滚动轴承 (78)联轴器和离合器 (91)绪论1. 简述机构与机器的异同及其相互关系。
2. 简述机械的基本含义。
3. 简述构件和零件的区别与联系。
4. 简述“机械运动”的基本含义。
5. 简述“机械设计基础”课程的主要研究对象和内容。
6. 简述“机械设计基础”课程在专业学习中的性质。
【参考答案】1. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。
相互关系：机器一般由一个或若干个机构组合而成。
2. 从结构和运动的角度看，机构和机器是相同的，一般统称为机械。
3. 构件是机械中的运动单元，零件是机械中的制造单元；构件是由一个或若干个零件刚性组合而成。
4. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。
5. 研究对象：常用机构（平面连杆机构、凸轮机构、齿轮机构等）和通用零（部）件（螺栓、键、齿轮、带、链、轴、轴承、联轴器、离合器等）。
研究内容：机构的组成及其工作原理、结构分析、运动分析等；零（部）件结构、设计计算、类型选择、使用维护等。
6. “机械设计基础”课程着重研究各类机械中的共性问题，为进一步深入研究各种专门机械奠定基础；同时，“机械设计基础”课程的学习又涉及到高等数学、机械制图、工程力学、工程材料以及机械制造基础等知识的综合运用。
因此，“机械设计基础”是课程体系中的一门专业技术基础课程。
平面机构的自由度1. 什么是机构中的原动件、从动件、输出构件和机架？2. 机构中的运动副具有哪些必要条件？3. 运动副是如何进行分类的？4. 平面低副有哪两种类型？5. 简述机构运动简图的主要作用，它能表示出原机构哪些方面的特征？6. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？7. 平面运动副中，低副和高副各引入几个约束？8. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？9. 运动链和机构关系如何？10. 画出下列机构的示意图，并计算其自由度。
机械设计基础习题集及参考答案
机械设计基础习题集及参考答案一、判断题(正确T,错误F)1、构件就是机械中独立制造的单元。
( )2、能实现确定的相对运动,又能做有用功或完成能量形式转换的机械称为机器。
( )3、机构就是由构件组成的,构件就是机构中每个作整体相对运动的单元体。
( )4、所有构件一定都就是由两个以上零件组成的。
( )二、单项选择题1、如图所示,内燃机连杆中的连杆体1就是( )。
A 机构B 零件C 部件D 构件2、一部机器一般由原动机、传动部分、工作机及控制部分组成,本课程主要研究( )。
A 原动机B 传动部分C 工作机D 控制部分三、填空题1、构件就是机械的运动单元体,零件就是机械的______单元体。
2、机械就是______与______的总称。
参考答案一、判断题(正确T,错误F)1、F2、T3、T4、F二、单项选择题1、B2、B三、填空题1、制造2、机构机器第一章平面机构的自由度一、判断题(正确T,错误F)1、两构件通过点或线接触组成的运动副为低副。
( )2、机械运动简图就是用来表示机械结构的简单图形。
( )3、两构件用平面低副联接时相对自由度为1。
( )4、将构件用运动副联接成具有确定运动的机构的条件就是自由度数为1。
( )5、运动副就是两构件之间具有相对运动的联接。
( )6、对独立运动所加的限制称为约束。
( )7、由于虚约束在计算机构自由度时应将其去掉,故设计机构时应尽量避免出现虚约束( )8、在一个确定运动的机构中,计算自由度时主动件只能有一个。
( )二、单项选择题1、两构件通过( )接触组成的运动副称为高副。
A 面B 点或线C 点或面D 面或线2、一般情况下,门与门框之间存在两个铰链,这属于( )。
A 复合铰链B 局部自由度C 虚约束D 机构自由度3、平面机构具有确定运动的条件就是其自由度数等于( )数。
A 1B 从动件C 主动件D 04、所谓机架就是指( )的构件。
A 相对地面固定B 运动规律确定C 绝对运动为零D 作为描述其她构件运动的参考坐标点5、两构件组成运动副必须具备的条件就是两构件( )。
《机械设计基础》典型试题及答案(10套)
《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。
2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。
（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。
（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。
（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。
6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。
(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。
8.螺纹联接是指___________________________。
螺旋传动是指___________________________。
9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。
10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。
用于薄壁零件联接的螺纹，宜采用_______________________。
(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。
12.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。
机械设计基础习题及答案4套
机械设计基础（上）绪论复习思考题1、试述构件和零件的区别与联系？2、何谓机架、原动件和从动件？第一章机械的结构分析复习思考题1、两构件构成运动副的特征是什么？2、如何区别平面及空间运动副？3、何谓自由度和约束？4、转动副与移动副的运动特点有何区别与联系？5、何谓复合铰链？计算机构自由度时应如何处理？6、机构具有确定运动的条件是什么？7、什么是虚约束？习题1、画出图示平面机构的运动简图，并计算其自由度。
（a）(b) (c)2、一简易冲床的初拟设计方案如图。
设计者的思路是：动力由齿轮1输入，使轴A连的目的。
试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。
3、计算图示平面机构的自由度；机构中的原动件用圆弧箭头表示。
(a) (b) (c)(d) (e) (f)第二章平面机构的运动分析复习思考题1、已知作平面相对运动两构件上两个重合点的相对速度12A A V 及12B B V 的方向，它们的相对瞬心P 12在何处？2、当两构件组成滑动兼滚动的高副时，其速度瞬心在何处？3、如何考虑机构中不组成运动副的两构件的速度瞬心？4、利用速度瞬心，在机构运动分析中可以求哪些运动参数？5、在平面机构运动分析中，哥氏加速度大小及方向如何确定？习题1、 试求出下列机构中的所有速度瞬心。
(a) (b)(c) (d)2、图示的凸轮机构中，凸轮的角速度ω1=10s -1，R =50mm ，l A0=20mm ，试求当φ=0°、45°及90°时，构件2的速度v 。
题2图凸轮机构题3图组合机构3、图示机构，由曲柄1、连杆2、摇杆3及机架6组成铰链四杆机构，轮1′与曲柄1固接，其轴心为B，轮4分别与轮1′和轮5相切，轮5活套于轴D上。
各相切轮之间作纯滚动。
试用速度瞬心法确定曲柄1与轮5的角速比ω1/ω5。
4、在图示的颚式破碎机中，已知：x D=260mm，y D=480mm，x G=400mm，y G=200mm，l AB=l CE=100mm，l BC=l BE=500mm，l CD=300mm，l EF=400mm，l GF=685mm，ϕ1=45°,ω1=30rad/s 逆时针。
《机械设计基础》习题集及答案
《机械设计基础》习题集及答案集系部：适用专业：制定人：审核人：系（部）第一章机械设计概论一、填空题。
1、机械零件最常见的失效形式有_______,_______,_______,_______,。
2、机械没计的“三化”指__________,__________,__________。
3、强度是指零件在载荷作用下抵抗__________的能力，强度可分为__________和__________。
4、刚度是指受载后抵抗__________的能力。
5、机械零件丧失预定功能或者预定功能指标降低到许用值以下的现象，为__________。
二、选择题。
1、机械设计这门学科，主要研究（）的工作原理、结构和设计计算方法。
A、各类机械零件和部件B、通用机械零件和部件C、专用机械零件和部件D、标准化的机械零件和部件2、设计一台机器包括以下几项工作:a、零件设计;b、总体设计;c、技术设计，它们进行的顺序大休上是()。
A、acbB、bacC、bcaD、cba3、下列零件的失效形式中，不属于强度问题。
A、螺栓断裂B、齿轮的齿面发生疲劳点蚀C、蜗杆轴产生过大的弯曲变形D、滚动轴承套圈的滚道上被压出深深的凹坑4、在设计机械零件时，对摩擦严重的一些零件，要考虑其散热性，主要是由于（）。
A、在高温下将产生蠕变现象，出现较大塑性变形B、材料的机械性能下降，可能造成零件因强度不够而失效C、下产生较大的热变形，影响正常工作D、升高后，破坏了正常润滑条件，从而使零件发生胶合5、我国国家标准的代号是（）。
A、GCB、KYC、GBD、ZB三、是非题。
1、机器的各部分之间具有确定的相对运动，在工作时能够完成有用的机械功或实现能般的转换。
2、机构的各部分之间具有确定的相对运动，所以机器与机构只是说法不同而己。
3、由于强度不够引起的破坏是零件失效中最常见的形式。
4、表面失效主要有疲劳点浊、磨损和腐蚀等，表面失效后通常会增加零件的摩擦，使尺寸发生变化，最终导致零件的报废。
(完整word版)《机械设计基础》试题库及答案
一、填空（每空1分）1、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。
2、平面运动副可分为低副和高副，低副又可分为转动副和移动副。
3、运动副是使两构件接触，同时又具有确定相对运动的一种联接。
平面运动副可分为低副和高副。
4、平面运动副的最大约束数为2 。
5、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。
6、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。
7、平面机构中，两构件通过点、线接触而构成的运动副称为高副。
8、机构处于压力角α=90°时的位置，称机构的死点位置。
曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。
9、铰链四杆机构的死点位置发生在从动件与连杆共线位置。
10、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。
11、摆动导杆机构的极位夹角与导杆摆角的关系为相等。
12、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。
13、螺旋机构的工作原理是将螺旋运动转化为直线运动。
14为保证带传动的工作能力，一般规定小带轮的包角α≥120°。
15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。
16、链传动和带传动都属于挠性件传动。
17、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。
18、渐开线标准直齿圆柱齿轮正确啮合的条件为模数和压力角分别相等。
19、_齿面磨损__和_因磨损导致的轮齿折断__是开式齿轮传动的主要失效形式。
20、渐开线齿形常用的加工方法有仿形法和范成法两类。
21、在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1= σH2。
22、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。
机械设计基础 试题及参考答案
试卷一1. 轴与传动件轮毂配合的部分称为 __ 。
A.轴颈B.轴头C.轴肩 D .轴身2. 为了实现两根空间交错轴之间的传动，可以采用。
A.蜗杆传动B.斜齿圆柱齿轮传动C.直齿锥齿轮传动D.直齿圆柱齿轮传动4.对于工作中载荷平稳，不发生相对位移，转速稳定且对中性好的两轴宜选用。
A．刚性凸缘联轴器B．万向联轴器C．弹性套柱销联轴器D．齿式联轴器5. 当两个被联接件一厚一薄，厚工件不便加工通孔，且不宜经常装拆，常采用。
A. 螺栓联接B. 螺钉联接C. 双头螺栓联接D. 紧定螺钉联接6. 雷达天线采用的是机构。
A．曲柄摇杆机构 B.曲柄滑块机构 C.定块机构 D.双摇杆机构7. 能保持瞬时传动比恒定的传动是。
A. 摩擦轮传动B. 链传动C. 齿轮传动D. 带传动8. 构件是的单元。
A.制造B.运动C.传力9. 渐开线齿轮的齿廓曲线形状取决于。
A.分度圆B.齿顶圆C.齿根圆D.基圆10. 常用于锥形轴端的键联接类型是。
A、普通平键B、导向平键C、半圆键11、___________不属于原动机。
A、电动机B、内燃机C、减速器D、气压缸和液压缸12、关于合力与分力，下列说法正确的是。
A、合力的大小一定大于每个分力的大小B、合力的大小至少大于其中的一个分力C、合力的大小可以比两个分力都大，也可以比两个分力都小D、合力不可能与其中的一个分力相等13、下列构件是二力杆的是ADB CFEA 、AB杆B 、CD杆 C、EF杆 D、都是14、一对正常齿标准直齿圆柱齿轮传动，m=4mm，z1=22，z2=80，标准中心距a 为。
A．408mm B .204mm C .102mm D.306mm15、材料抵抗破坏的能力称为。
A 、强度B、硬度C、刚度D、稳定性二、简答题（10分）联轴器和离合器的功用是什么？二者有什么区别？三、一等直杆受力如图所示，试求出指定截面轴力，并作轴力图。
（写出计算过程）。
（12分）四、如图所示的空间定轴轮系中，己知Z1=20，Z2=30，Z2＇=20，Z3=40，Z3＇=2（右旋），Z4=60，n1=1440r/min，转向如图所示。
《机械设计基础》试题和答案
《机械设计基础》试题和答案《机械设计基础》是机械工程专业的一门重要课程，涵盖了机械设计的基础知识和基本技能。
下面是一份试题和答案，希望能对读者有所帮助。
一、选择题1、下列哪个零件不属于标准件？（） A. 螺栓 B. 轴承 C. 齿轮 D. 连杆答案：D. 连杆2、在机械设计中，哪种材料具有较好的耐磨性和耐腐蚀性？（） A. 铝合金 B. 钢 C. 聚合物 D. 陶瓷答案：D. 陶瓷3、下列哪个零件是机械传动系统中的核心零件？（） A. 轴 B. 轴承 C. 齿轮 D. 联轴器答案：C. 齿轮4、下列哪个参数是用来描述齿轮的尺寸大小的？（） A. 模数 B. 压力角 C. 齿数 D. 螺旋角答案：A. 模数5、下列哪个零件属于常用件？（） A. 弹簧 B. 滚动轴承 C. 联轴器 D. 滑动轴承答案：A. 弹簧二、填空题1、机械设计的基本要求包括________、、、和。
答案：使用性能好、经济性好、可靠性高、安全可靠、环保性好2、根据轴的承载情况，轴可分为________、和。
答案：心轴、传动轴、转轴3、机械传动系统一般由________、________、________和________组成。
答案：原动机、传动装置、工作机构、控制系统4、齿轮的失效形式有________、________、和。
答案：轮齿折断、齿面磨损、齿面胶合、齿面点蚀5、弹簧的特性线有________、和。
答案：直线型、抛物线型、对数型三、简答题1、请简述机械设计在工业设计中的重要性。
答案：机械设计在工业设计中具有举足轻重的地位。
机械设计为产品的实现提供了技术和美学的支撑，是产品性能和使用寿命的重要保障。
同时，机械设计的美学价值也在现代工业设计中发挥着越来越重要的作用，成为产品外观和结构设计的灵感来源。
2、请说明机械零件常用金属材料应具备哪些性能。
答案：机械零件常用金属材料应具备以下性能：力学性能，包括强度、硬度、塑性和韧性等；物理性能，如导热性、导电性和密度等；化学性能，如耐腐蚀性和抗氧化性等；工艺性能，如铸造性、焊接性、切削加工性和热处理性等。
《机械设计基础》试题及答案(精选篇)
《机械设计基础》试题及答案(精选篇)一、选择题（每题2分，共20分）1. 下列哪个选项不是机械设计的基本要求？A. 安全可靠性B. 经济性C. 美观性D. 可维修性答案：C2. 在机械设计中，下列哪个零件主要用于传递运动和动力？A. 螺纹B. 键C. 轴承D. 齿轮答案：D3. 下列哪个传动方式属于有级传动？A. 链传动B. 齿轮传动C. 摩擦轮传动D. 皮带传动答案：B4. 在机械设计中，下列哪个机构用于实现间歇运动？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：D5. 下列哪个材料具有较高的弹性模量？A. 钢B. 铝C. 铜D. 塑料答案：A6. 在机械设计中，下列哪个因素对零件疲劳强度影响最大？A. 材料的疲劳极限B. 零件尺寸C. 表面粗糙度D. 零件的工作条件答案：D7. 下列哪个零件主要用于连接两根轴？A. 联轴器B. 轴承C. 齿轮D. 键答案：A8. 在机械设计中，下列哪个零件主要用于减少摩擦和磨损？A. 滑动轴承B. 滚动轴承C. 齿轮D. 皮带答案：B9. 下列哪个机构可以实现快速返回？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：A10. 在机械设计中，下列哪个零件主要用于支撑和固定其他零件？A. 螺纹B. 键C. 轴承D. 垫片答案：C二、填空题（每题2分，共20分）1. 机械设计的基本要求包括：安全可靠性、经济性、（）、可维修性。
答案：美观性2. 机械设计中常用的传动方式有：齿轮传动、（）、（）、（）。
答案：链传动、摩擦轮传动、皮带传动3. 零件的疲劳强度主要取决于：材料的疲劳极限、（）、（）、（）。
答案：零件尺寸、表面粗糙度、零件的工作条件4. 机械设计中的常用机构有：凸轮机构、（）、（）、（）。
答案：齿轮机构、摇杆机构、槽轮机构5. 在机械设计中，常用的连接零件有：螺栓、（）、（）、（）。
答案：螺母、垫圈、键三、判断题（每题2分，共20分）1. 机械设计中的安全可靠性是首要考虑的因素。

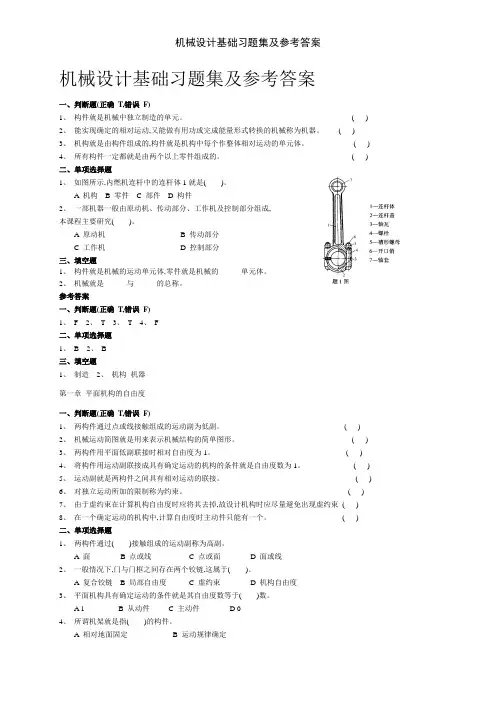

机械设计基础习题集及参考答案
机械设计基础习题集及参考答案一、判断题（正确T，错误F）1. 构件是机械中独立制造的单元。
（）2. 能实现确定的相对运动，又能做有用功或完成能量形式转换的机械称为机器。
（）3. 机构是由构件组成的，构件是机构中每个作整体相对运动的单元体。
（）4. 所有构件一定都是由两个以上零件组成的。
（）二、单项选择题1. 如图所示，内燃机连杆中的连杆体1是（）。
A 机构B 零件C 部件D 构件2. 一部机器一般由原动机、传动部分、工作机及控制部分组成，本课程主要研究（）。
A 原动机B 传动部分C 工作机D 控制部分三、填空题1. 构件是机械的运动单元体，零件是机械的______单元体。
2. 机械是______和______的总称。
参考答案一、判断题（正确T，错误F）1. F2. T3. T4. F二、单项选择题1. B2. B三、填空题1. 制造2. 机构机器第一章平面机构的自由度一、判断题（正确T，错误F）1. 两构件通过点或线接触组成的运动副为低副。
（）2. 机械运动简图是用来表示机械结构的简单图形。
（）3. 两构件用平面低副联接时相对自由度为1。
（）4. 将构件用运动副联接成具有确定运动的机构的条件是自由度数为1。
（）5. 运动副是两构件之间具有相对运动的联接。
（）6. 对独立运动所加的限制称为约束。
（）7. 由于虚约束在计算机构自由度时应将其去掉，故设计机构时应尽量避免出现虚约束（）8. 在一个确定运动的机构中，计算自由度时主动件只能有一个。
（）二、单项选择题1. 两构件通过（）接触组成的运动副称为高副。
A 面B 点或线C 点或面D 面或线2. 一般情况下，门与门框之间存在两个铰链，这属于（）。
A 复合铰链B 局部自由度C 虚约束D 机构自由度3. 平面机构具有确定运动的条件是其自由度数等于（）数。
A 1B 从动件C 主动件D 04. 所谓机架是指（）的构件。
A 相对地面固定B 运动规律确定C 绝对运动为零D 作为描述其他构件运动的参考坐标点5. 两构件组成运动副必须具备的条件是两构件（）。
机械设计基础习题含答案
《机械设计基础课程》习题第1章机械设计基础概论1-1 试举例说明机器、机构和机械有何不同？1-2 试举例说明何谓零件、部件及标准件？1-3 机械设计过程通常分为几个阶段？各阶段的主要内容是什么？1-4 常见的零件失效形式有哪些？1-5 什么是疲劳点蚀？影响疲劳强度的主要因素有哪些？1-6 什么是磨损？分为哪些类型？1-7 什么是零件的工作能力？零件的计算准则是如何得出的？1-8 选择零件材料时，应考虑那些原则？1-9 指出下列材料牌号的含义及主要用途：Q275 、40Mn 、40Cr 、45 、ZG310－570 、QT600－3。
第2章现代设计方法简介2-1 简述三维CAD系统的特点。
2-2 试写出优化设计数学模型的一般表达式并说明其含义。
2-3 简述求解优化问题的数值迭代法的基本思想。
2-4 优化设计的一般过程是什么？2-5 机械设计中常用的优化方法有哪些？2-6 常规设计方法与可靠性设计方法有何不同？2-7 常用的可靠性尺度有那些？2-8 简述有限元法的基本原理。
2-9 机械创新设计的特点是什么？2-10 简述机械创新设计与常规设计的关系。
第3章平面机构的组成和运动简图3-1 举实例说明零件与构件之间的区别和联系。
3-2 平面机构具有确定运动的条件是什么?3-3 运动副分为哪几类？它在机构中起何作用？3-4 计算自由度时需注意那些事项？3-5 机构运动简图有何用途？怎样绘制机构运动简图？3-6 绘制图示提升式水泵机构的运动简图，并计算机构的自由度。
3-7 试绘制图示缝纫机引线机构的运动简图，并计算机构的自由度。
3-8 试绘制图示冲床刀架机构的运动简图，并计算机构的自由度。
3-9 试判断图a、b、c所示各构件系统是否为机构。
若是，判定它们的运动是否确定（图中标有箭头的构件为原动件）。
3-10 计算图a、b、c、d、e、f所示各机构的自由度，如有复合铰链、局部自由度、或虚约束请指出。
并判定它们的运动是否确定（图中标有箭头的构件为原动件）。
机械设计基础习题及答案
（2）当曲柄为主动件时，画出极位夹角θ，最小传动角 g ； min （3）设滑块为主动件，试用作图法确定该机构的死点位置 。
题 2-3 图示为偏置曲柄滑块机构，当以曲柄为原动件时，在图中标出传动角的位置， 并给出机构传动角的表达式，分析机构的各参数对最小传动角的影响。
l1
l2
φ1
-1 图
(a)
(b)
题解 3-1 图
题 3-2 图示为一摆动平底推杆盘形凸轮机构（ l 0.001 m/mm），已知凸轮的轮廓是一个偏心圆，其圆心为 C，试用图解法求： （1）凸轮从初始位置到达图示位置时转角φ0 及推杆的角位移ψ0； （2）推杆的最大角位移ψmax 及凸轮的推程运动角Φ； （3）凸轮从初始位置回转 900 时，推杆的角位移ψ90。
题 1—5 计算题 1—5 图所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出）,并标出原动件。
题 1—5 图 题 1-6 求出图示的各四杆机构在图示位置时的全部瞬心。
题解 1—5 图
第二章
连杆机构
题 2-1 在图示铰链四杆机构中，已知 lBC=100mm，lCD=70mm，lAD=60mm，AD 为机架。试问：
B 3
C 4
2
A
B
1
3 2A
4
C
1
a) 曲柄摇块机构
b) 摆动导杆机构
题解 1－1 图
题 1—3 计算题 1－3 图 a）与 图 b）所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出）。
题 1－3 图 a）
题 1－3 图 b）
题 1—4 计算题 1—4 图 a、图 b 所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出），并判断机构的运动是否确定，图中画有箭头的构件为原动件。
机械设计基础练习题+答案解析
机械设计基础试题库第一章绪论机械设计概述一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。
……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。
（×）4、机构是具有确定相对运动的构件组合。
………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。
………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。
……（×）7、连杆是一个构件，也是一个零件。
………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。
………………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构B．构件C．部件D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能B．是否由许多构件组合而成C．各构件间能否产生相对运动D．两者没有区别3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。
B．构件是机器的装配单元C．构件是机器的制造单元D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉B．起重吊钩C．螺母D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架B．工业机器人的手臂C．汽车的轮子D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。
车床上的主轴属于（执行）部分。
2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。
3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。
4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。
5.机器或机构各部分之间应具有_相对__运动。
机器工作时，都能完成有用的__机械功___或实现转换__能量___。
第二章平面机构的结构分析一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。
机械设计基础习题集(附解答)
目录绪论 (1)平面机构的自由度 (3)平面连杆机构 (8)凸轮机构 (14)齿轮机构 (18)轮系 (23)机械零件设计概论 (28)联接 (30)齿轮传动 (41)蜗杆传动 (51)带、链传动 (60)轴 (69)滑动轴承 (75)滚动轴承 (78)联轴器和离合器 (91)绪论1. 简述机构与机器的异同及其相互关系。
2. 简述机械的基本含义。
3. 简述构件和零件的区别与联系。
4. 简述“机械运动”的基本含义。
5. 简述“机械设计基础”课程的主要研究对象和内容。
6. 简述“机械设计基础”课程在专业学习中的性质。
【参考答案】1. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。
相互关系：机器一般由一个或若干个机构组合而成。
2. 从结构和运动的角度看，机构和机器是相同的，一般统称为机械。
3. 构件是机械中的运动单元，零件是机械中的制造单元；构件是由一个或若干个零件刚性组合而成。
4. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。
5. 研究对象：常用机构（平面连杆机构、凸轮机构、齿轮机构等）和通用零（部）件（螺栓、键、齿轮、带、链、轴、轴承、联轴器、离合器等）。
研究内容：机构的组成及其工作原理、结构分析、运动分析等；零（部）件结构、设计计算、类型选择、使用维护等。
6. “机械设计基础”课程着重研究各类机械中的共性问题，为进一步深入研究各种专门机械奠定基础；同时，“机械设计基础”课程的学习又涉及到高等数学、机械制图、工程力学、工程材料以及机械制造基础等知识的综合运用。
因此，“机械设计基础”是课程体系中的一门专业技术基础课程。
平面机构的自由度1. 什么是机构中的原动件、从动件、输出构件和机架？2. 机构中的运动副具有哪些必要条件？3. 运动副是如何进行分类的？4. 平面低副有哪两种类型？5. 简述机构运动简图的主要作用，它能表示出原机构哪些方面的特征？6. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？7. 平面运动副中，低副和高副各引入几个约束？8. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？9. 运动链和机构关系如何？10. 画出下列机构的示意图，并计算其自由度。
《机械设计基础》含答案
《机械设计基础》含答案判断题1、齿轮传动的重合度越大，表示同时参与啮合的轮齿对数越多。
（）正确选项1.√(V)2、从运动的观点来看，机器和机构无差别，故工程上统称为“机械”。
（）正确选项1.√(V)3、动联接中，被联接的零、部件之间可以有相对位置的变化。
（）正确选项1.√(V)4、分度圆是计量齿轮各部分尺寸的基准。
（）正确选项1.√(V)5、刚体上作用力偶的力偶矩大小与矩心的具体位置有关。
（）正确选项1.×(V)6、构件的刚度要求，就是构件有足够的抵抗变形的能力。
（）正确选项1.√(V)7、构件的强度要求，就是构件有足够的抵抗破坏的能力。
（）正确选项1.√(V)8、行星轮系的自由度为1。
（）正确选项1.√(V)9、合力一定大于分力。
（）正确选项1.×(V)10、机构都是可动的。
（）正确选项1.√(V)11、基圆相同，产生的渐开线的不同。
（）正确选项1.×(V)12、基圆相同，产生的渐开线的相同。
（）正确选项1.√(V)13、既受弯矩，同时又受扭矩的轴称为转轴。
（）正确选项1.√(V)14、渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。
（）正确选项1.√(V)15、铰链四杆机构都有曲柄这个构件。
（）正确选项1.×(V)16、铰链四杆机构都有摇杆这个构件。
（）正确选项1.×(V)17、铰链四杆机构中，传动角越大，机构传力性能越高。
（）正确选项1.√(V)18、仅传递扭矩的轴是转轴。
（）正确选项1.×(V)19、联接是将两个或两个以上的零件联成一个整体的结构。
（）正确选项1.×(V)20、三角形螺纹具有较好的自锁性能，螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱，所以就是在振动及交变载荷作用下，也不需要防松。
（）正确选项1.×(V)21、塑性材料的失效主要为屈服失效。
（）正确选项1.√(V)22、所有构件一定都是由两个以上零件组成的。
《机械设计基础》试题及答案
机械设计根底一．填空题：1 .凸轮主要由〔凸轮〕，〔从动件〕和( 机架)三个根本构件组成。
2 .凸轮机构从动件的形式有由〔尖顶〕从动件，( 滚子〕从动件和〔平底〕从动件。
3 .按凸轮的形状可分为〔盘型〕凸轮、〔移动〕凸轮、〔圆柱〕凸轮、〔曲面〕4. 常用的间歇运动机构有〔棘轮〕机构，〔槽轮〕机构，〔凸轮间歇〕机构和( 不完全齿) 机构等几种。
5 螺纹的旋向有〔左旋〕和〔右旋〕; 牙形有( 三角形). ( 梯形). ( 矩形). ( 锯齿形)6.标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的〔法面模数〕和〔法面压力角〕都相等，齿轮的〔螺旋〕相等〔旋向〕_相反7 一平面铰链四杆机构的各杆长度分别为a=150, b=500, c=300, d=400，当取c 杆为机架时，它为〔曲柄摇杆〕机构；当取d杆为机架时，那么为〔双摇杆〕机构。
8 平面连杆机构当行程速比K〔＞1 〕时，机构就具有急回特性。
9 曲柄摇杆机构产生“死点〞位置的条件是：当为〔曲柄〕主动件〔曲柄与机架〕共线时。
13 螺纹联接的根本类型有〔螺栓联接〕、〔双头螺柱联接〕、〔螺钉联接〕、〔紧定螺钉联接〕四种。
14 轮系按其轴相对机架是固定还是运动的可分为〔定轴〕轮系和〔周转〕轮系。
15 滚动轴承代号为62305/P5；各局部的含义是：“6”表示〔沟球轴承〕；“23”表示〔宽度系数〕；“05”表示〔内径代号〕；P5表示〔精度公差等级〕。
16.螺纹的公称直径是指它的〔大径〕，螺纹“M12X1.5左〞的含义是〔左旋细牙螺纹公称直径12 〕。
17.螺纹的公称直径是指它的 ( 大径 )。
M16*2的含义是 ( 细牙螺纹外径16螺距2 )。
18.滚动轴承代号“6215”的含义是_ 〔"6"_表示是普通深沟球轴承，2_是宽度系列5是内径代号 ).20.一调整螺旋，采用双线粗牙螺纹，螺距为3毫米，为使螺母相对螺杆沿轴线移动2毫米，那么螺杆应转___1/3______圈。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械设计基础复习题（一）一、判断题：正确的打符号√，错误的打符号×1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。
( )2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。
( ) 3．若力的作用线通过矩心，则力矩为零。
( )4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。
( )5．带传动中，打滑现象是不可避免的。
( )6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。
( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。
( )8．平键的工作面是两个侧面。
( )9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。
( ) 10．螺纹中径是螺纹的公称直径。
（）11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。
( ) 12．在运动副中，高副是点接触，低副是线接触。
( )13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。
( ) 14．加大凸轮基圆半径可以减少凸轮机构的压力角。
( )15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。
( )16．周转轮系的自由度一定为1。
( )17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。
( ) 18．代号为6205的滚动轴承，其内径为25mm。
( )19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。
( ) 20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。
( )二、填空题1．直齿圆柱齿轮的正确啮合条件是相等，相等。
2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为。
3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的加以限制。
4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。
5．要将主动件的连续转动转换为从动件的间歇转动，可用机构。
6．轴上零件的轴向固定方法有、、、等。
7．常用的滑动轴承材料分为、、三类。
8．齿轮轮齿的切削加工方法按其原理可分为和两类。
9．凸轮机构按从动件的运动形式和相对位置分类，可分为直动从动件凸轮机构和凸轮机构。
10．带传动的主要失效形式是、及带与带轮的磨损。
11．蜗杆传动对蜗杆导程角和蜗轮螺旋角的要求是两者大小和旋向。
闭式蜗杆传动必须进行以控制油温。
12．软齿面齿轮常用中碳钢或中碳合金钢制造，其中大齿轮一般经处理，而小齿轮采用处理。
13．若要将主动件的往复摆动转换为从动件的间歇转动，可用机构。
14．只传递扭矩而不受弯矩的轴称为，同时承受扭矩和弯矩的轴称为。
15．滑动轴承与轴颈表面直接接触的部分称为。
三、单项选择题1．作用在刚体上的二力平衡条件是( )。
A．大小相等、方向相反、作用线相同、作用在两个相互作用物体上B．大小相等、方向相反、作用线相同、作用在同一刚体上C．大小相等、方向相同、作用钱相同、作用在同一刚体上D．大小相等、方向相反、作用点相同2．下列机构中，不属于间歇机构的是( )。
A．棘轮机构B．槽轮机构C．齿轮机构D．不完全齿轮机构3．A，B、C点分别作用10kN、40kN，30 kN的力，方向如图1所示，则1-1截面和2-2截面的轴力为( )。
A．10KN，-30KN B．-10KN，30KNC．-10KN，40KN D．10KN，-40KN图14．在铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，为了获得双曲柄机构，其机架应取( )。
A．最短杆B．最短杆的相邻杆C．最短杆的相对杆D．任何一杆5．在轮系中加入惰轮可改变轮系的（）。
A．传动比B．转向C．转向和传动比6．两轴在空间交错90o的传动，如已知传动比较大，则宜选用( )。
A．直齿圆柱齿轮传动B．斜齿圆柱齿轮传动C．圆锥齿轮传动D．蜗轮蜗杆传动7．同一轴段上若采用两个平键时，一般设在( )的位置。
A．同一母线B．相隔90oC．相隔120o D．相隔180o8．带传动设计时，若传动中心距取值过大，则使( )。
A．传动结构不紧凑B．带传动的传递功率降低C．带传动易发生打滑D．带传动的疲劳强度降低9．力F使物体绕点O转动的效果，取决于下列因素( )。
A．力F的大小和力F使物体绕O点转动的方向B．力臂d的长短和力F使物体绕O点转动的方向C．力与力臂的乘积Fd的大小和力F使物体绕O点转动的方向D．仅取决于力与力臂的乘积Fd的大小，与转动方向无关10．机器与机构的区别在于( )。
A．是否由各种零件经装配而成的组合体B．它们各部分之间是否有确定的相对运动C ．在工作时是否能完成有效的机械功或能量转换11．平面四杆机构无急回特性时，行程速比系数( )。
A ．大于1B ．小于1C ．等于112．一对齿轮啮合时，两轮的( )始终相切。
A ．节圆B ．分度圆C ．基圆D ．齿根圆13．带传动的弹性滑动现象是由于（ ）而引起的。
A ．带的弹性变形B ．带与带轮的摩擦系数过小C ．初拉力达不到规定值D ．带型选择不当14．键的截面尺寸b ×h 主要是根据( )来选择。
A ．传递转矩的大小B ．传递功率的大小C ．轮毂的长度D ．轴的直径15．采用螺纹联接时，若被联接件总厚度较大，在需要经常装拆的情况下宜采用( )。
A ．螺栓联接B ．紧定螺钉联接C ．螺钉联接D ．双头螺柱联接16．当两轴距离较远时，且要求传动比准确，宜采用( )。
A ．带传动B ．一对齿轮传动C ．轮系传动D ．槽轮传动五、计算题1．一渐开线标准直齿圆柱齿轮，已知齿数Z=25，模数m=4mm ，压力角α=20o ，h a *=1，c *=0.25。
试求该齿轮的分度圆直径、齿顶圆直径、齿根圆直径、基圆直径和分度圆齿厚 2．如图5所示轮系中各齿轮齿数：Z 1= Z 2= 20，Z 3= 60，Z 3’= Z 4’= 20，Z 4= Z 5= 40试求传动比i 14和i 15，并判断n 5相对n 1的转向图5 3．圆截面简支梁如图6所示，已知F=1KN ，试求：（1）梁A 、B 端的约束反力（2）计算弯矩，并画出弯矩图（3）若梁直径d=40mm ，求梁的最大应力图64．求图7所示梁支座的约束反力。
已知F=2KN图7机械设计基础复习题（1）答案一、判断题：1、√2、√3、√4、×5、×6、×7、√8、√9、√10、×11、√12、×13、×14、√15、×16、×17、√18、√ 19、√20、√二、选择题：1、B2、C3、A4、A5、B6、D7、D 8、A9、C 10、C 11、C 12、A 13、A 14、D15、D 16、C三、填空题1、模数压力角2、导程3、最小直径4、低碳合金钢磨齿5、槽轮6、轴肩轴环套筒圆螺母弹性挡圈轴端挡圈紧定螺钉圆锥面（答中其中4个即可）7、金属材料多孔质金属材料非金属材料8、仿形法范成法9、摆动从动件10、打滑疲劳破坏11、相等相同热平衡计算12、正火调质13、棘轮14、传动轴转轴15、轴瓦五、计算题1、解分度圆直径d=mz=4x25=100mm齿顶圆直径d a=m(z+2 h a*)=4x(25+2x1)=108mm齿根圆直径d f=m(z-2 h a*-2 c*)=4x(25-2x1-2x0.25)=90mm基圆直径d b=dcosα=100xcos20o=93.97mm分度圆齿厚s=3.14xm/2=6.28mm4、轮系传动比计算：解：i14= Z3 Z4/ Z1 Z3’=60X40/20X20=6i15= Z3 Z4 Z5/ Z1 Z3’Z4’= i14 i15=6X40/20=12n5转向与n1的相反。
5、解弯矩图(1)约束力计算（2）计算弯矩（3）最大应力3、解：（1）画出约束反力（2）求F B（3）求F AX（4）求F AY机械设计基础复习题(2)一、填空题1. 两构件通过或接触组成的运动副称为高副。
2. 满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为机构，取最短杆为机架时，为机构。
3. 在凸轮机构中，常见的从动件运动规律为运动时，将出现冲击。
4. 直齿圆柱齿轮作接触强度计算时，取处的接触应力为计算依据，其载荷由对齿轮承担。
5. 为使两对直齿圆柱齿轮能正确啮合，它们的和必须分别相等。
6. 两齿数不等的一对齿轮传动，其弯曲应力等；两轮硬度不等，其许用弯曲应力等。
7. V带传动的主要失效形式是和。
8. 在设计V带传动时，V带的型号是根据和选取的。
9. 链传动中的节距越大，链条中各零件尺寸，链传动的运动不均匀性。
10. 工作时只受不承受的轴称为心轴。
二、选择题1. 渐开线标准齿轮的根切现象发生在( )。
A . 模数较大时B . 模数较小时C . 齿数较少时 D. 齿数较多时2. 在下列四种型号的滚动轴承中，( )必须成对使用。
A . 深沟球轴承 B. 圆锥滚子轴承C. 推力球轴承D. 圆柱滚子轴承3. 在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸 收振动的是( )。
A. 凸缘联轴器B. 齿式联轴器C. 万向联轴器D. 弹性套柱销联轴器4. 在铰链四杆机构中，机构的传动角γ和压力角α的关系是( )。
A. γα=B. 090γα=-C.090γα=+D. 0180γα=-5. 对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是( )。
A. 拉力B. 扭矩C. 压力D. 拉力和扭矩三、判断题（正确的打“√”，错误的打“×”）1. 在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，为双曲柄机构。
( )2. 在凸轮机构中，基圆半径取得较大时，其压力角也较大。
（ ）3. 在平键联接中，平键的两侧面是工作面。
（ ）4. 斜齿圆柱齿轮的标准模数是大端模数。
（ ）5. 带传动在工作时产生弹性滑动是由于传动过载。
（ ）6. 转轴弯曲应力的应力循环特性为脉动循环变应力。
（ ）7. 向心推力轴承既能承受径向载荷，又能承受轴向载荷。
（ ）8. 圆盘摩擦离合器靠在主、从动摩擦盘的接触表面间产生的摩擦力矩来传递转矩。
（ ）四、问答题1. 试述齿廓啮合基本定律。
2. 试述螺纹联接防松的方法。
3. 试分析影响带传动承载能力的因素。
五、分析判断题1. 在铰链四杆机构中，已知150AB l =mm ，350BC l =mm ，320CD l =mm ，400AD l = mm ，试判断该机构的类型，并给出判断依据。
题五、1图2. 如图所示为二级斜齿圆柱齿轮传动，Ⅰ轴为输入轴，已知小齿轮1的转向1n 和齿轮1、2的轮齿旋向如图所示。
为使中间轴Ⅱ所受的轴向力可抵消一部分，试确定斜齿轮3的轮齿旋向，并在图中标出齿轮2、3所受的圆周力2t F 、3t F 和轴向力2a F 、3a F 的方向。
