机械设计分析题汇总
机械设计试题库及答案解析
一、填空题 ( 每空 1 分共 24 分)1. 螺纹的公称直径是指螺纹的径,螺纹的升角是指螺纹径处的升角。
螺旋的自锁条件为。
2、三角形螺纹的牙型角α =,适用于,而梯形螺纹的牙型角α =,适用于。
3、螺纹联接防松,按其防松原理可分为防松、防松和防松。
4、选择普通平键时,键的截面尺寸(b × h) 是根据查标准来确定的, 普通平键的工作面是。
5、带传动的传动比不宜过大,若传动比过大将使,从而使带的有效拉力值减小。
6、链传动瞬时传动比是,其平均传动比是。
7、在变速齿轮传动中,若大、小齿轮材料相同,但硬度不同,则两齿轮工作中产生的齿面接触应力,材料的许用接触应力,工作中产生的齿根弯曲应力,材料的许用弯曲应力。
8、直齿圆柱齿轮作接触强度计算时取处的接触应力为计算依据,其载荷由一对轮齿承担。
9、对非液体摩擦滑动轴承,为防止轴承过度磨损,应校核,为防止轴承温升过高产生胶合, 应校核。
10、挠性联抽器按是否具行弹性元件分为挠性联轴器和挠性联轴器两大类。
二、单项选择题( 每选项 1 分, 共 10 分)1.采用螺纹联接时 , 若被联接件之—厚度较大,且材料较软,强度较低,需要经常装拆,则一般宜采用。
A 螺栓联接;B双头螺柱联接;C螺钉联接。
2. 螺纹副在摩擦系数一定时, 螺纹的牙型角越大, 则。
A.当量摩擦系数越小,自锁性能越好;B.当量摩擦系数越小,自锁性能越差;C.当量摩擦系数越大,自锁性能越差;D.当量摩擦系数越大,自锁性能越好;3、当键联接强度不足时可采用双键。
使用两个平键时要求键布置。
(1分)A在同—直线上 ; B 相隔 900 ; C .相隔 1200; D 相隔 18004、普通平键联接强度校核的内容主要是。
A. 校核键侧面的挤压强度;B. 校核键的剪切强度;C.AB 两者均需校核;D.校核磨损。
5、选取 V 带型号,主要取决于。
A.带的线速度B.带的紧边拉力C.带的有效拉力D.带传递的功率和小带轮转速6、为了限制链传动的动载荷,在节距p 和小链轮齿数z1一定时 , .应该限制。
机械设计——分析计算题(共88题)
机械原理自测题库——分析计算题(共88题)1、试计算图示机构的自由度(若有复合铰链、局部自由度或虚约束,必须明确指出)。
并判断该机构的运动是否确定(标有箭头的机构为原动件)。
若其运动是确定的,要进行杆组分析,并显示出拆组过程,指出各级杆组的级别、数目以及机构的级别。
图a) 图b)题 1 图2、计算图示机构自由度,并判定该机构是否具有确定的运动(标有箭头的构件为原动件)。
图a) 图 b)题 2 图3、计算图示机构自由度,并确定应给原动件的数目。
图a 图b题 3 图4、在图示机构中试分析计算该机构的自由度数,若有复合铰链、局部自由度或虚约束,则在图上明确指出。
图a 图b题 4 图5、计算图示机构的自由度,并作出它们仅含低副的替代机构。
图 a)图 b)题 5 图6、试计算图示机构的自由度。
(若有复合铰链、局部自由度或虚约束,必须明确指出。
)并指出杆组的数目与级别以及机构级别。
GL题 6 图7、计算下列机构的自由度(有复合铰链、虚约束和局部自由度请指出)图 a) 图 b)题 7 图8、图示的铰链四杆机构中,已知mm l AB 65=,mm l CD 90=,mm l AD 125=,s rad mm l BC /10,1251==ω,顺时针转动,试用瞬心法求:1)当φ=15°时,点C 的速度V C ;2)当φ=15°时,构件BC 上(即BC 线上或其延长线上)速度最小的一点E 的位置及其速度值。
题 8 图9、在图示的凸轮机构中,已知凸轮1以等角速度ω1=10rad/s 转动。
凸轮为一偏心圆,其半径R 1=25mm ,L AB =15mm ,L AD =50mm ,φ1=90°,试用瞬心法求机构2的角速度ω2。
题 9 图10、在图示机构中,已知长度L AB =L BC =20mm ,L CD =40mm ,∠a=∠β=90°W 1=100(1/S),请用速度瞬心法求C 点的速度的大小和方向题 10 图11、如图所示偏置曲柄滑块机构。
机械设计习题库-分析题
1.请分析图中的结构错误,说出理由,并画出正确的结构图。
1)螺钉连接
2)紧定螺钉连接
3)铰制孔用螺栓
4)双头螺柱连接
5)普通平键连接
6)普通平键连接
7)V带传动
8)
9)圆锥销的定位连接
10)传递双向转矩的切向键连接
11)螺栓连接
2.指出图中结构的错误之处,并说明理由,提出改进意见。
3. 根据图中给出的轴上零件的尺寸和位置关系,设计并画出一阶梯轴,注明该轴各阶梯的
直径和长度的确定依据。
4.图中为起重机的减速装置,提升重物时轮1的运动方向见图,若要求此时轴M上的轴
向力能抵消一部分,请分析钢丝绳应如何绕在卷筒5上?(2)蜗杆和蜗轮的旋向如何?
(3)各轮在啮合点的受力情况如何?
请画出图中各轴的回转方向、各轮的螺旋方向;各轮在啮合点处所受分力的方向。
在啮合点的所受各分力的方向。

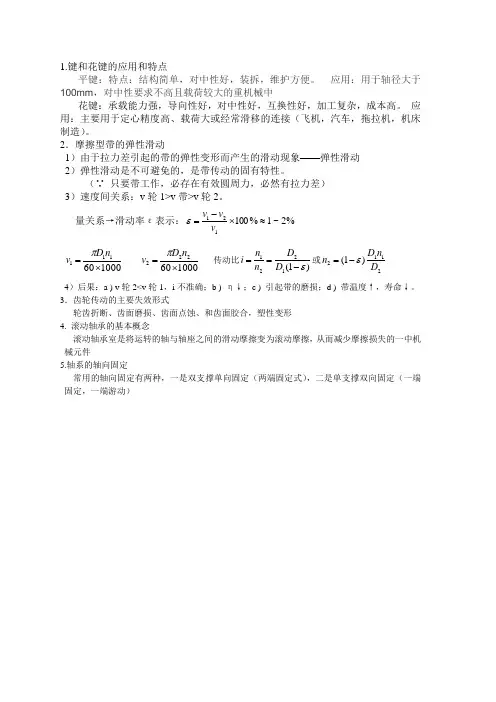

机械设计大题分析解析
1.键和花键的应用和特点平键:特点:结构简单,对中性好,装拆,维护方便。
应用:用于轴径大于100mm ,对中性要求不高且载荷较大的重机械中花键:承载能力强,导向性好,对中性好,互换性好,加工复杂,成本高。
应用:主要用于定心精度高、载荷大或经常滑移的连接(飞机,汽车,拖拉机,机床制造)。
2.摩擦型带的弹性滑动1)由于拉力差引起的带的弹性变形而产生的滑动现象——弹性滑动 2)弹性滑动是不可避免的,是带传动的固有特性。
(∵ 只要带工作,必存在有效圆周力,必然有拉力差) 3)速度间关系:v 轮1>v 带>v 轮2。
量关系→滑动率ε表示:%2~1%100121≈⨯-=v v v ε 100060111⨯=n D v π 100060222⨯=n D v π 传动比)1(1221ε-==D D n n i 或2112)1(D n D n ε-= 4)后果:a ) v 轮2<v 轮1,i 不准确;b ) η↓;c ) 引起带的磨损;d ) 带温度↑,寿命↓。
3.齿轮传动的主要失效形式轮齿折断、齿面磨损、齿面点蚀、和齿面胶合,塑性变形 4. 滚动轴承的基本概念滚动轴承室是将运转的轴与轴座之间的滑动摩擦变为滚动摩擦,从而减少摩擦损失的一中机械元件5.轴系的轴向固定常用的轴向固定有两种,一是双支撑单向固定(两端固定式),二是单支撑双向固定(一端固定,一端游动)1滚动轴承的寿命计算某轴由一对代号为30212的圆锥滚子轴承支承,其基本额定动载荷C = 97.8 kN。
轴承受径向力R1= 6000N,R2 =16500N。
轴的转速n =500 r/min,轴上有轴向力F A = 3000 N,方向如图。
轴承的其它参数见附表。
冲击载荷系数f d = 1。
求轴承的基本额定寿命。
一传动装置的锥齿轮轴用一对代号为30212的圆锥滚子轴承支承,布置如图。
已知轴的转速为1200r/min,两轴承所受的径向载荷R1= 8500N,R2 =3400N。
(完整版)机械设计受力分析题
1.(10分) 如图4-1传动系统,要求轴Ⅱ、Ⅲ上的轴向力抵消一部分,试确定:1)蜗轮6的转向;2)斜齿轮3、4和蜗杆5、蜗轮6的旋向;3)分别画出蜗杆5,蜗轮6啮合点的受力方向。
1.(12分)(1) 蜗轮6的转向为逆时针方向;(2分)(2)齿轮3左旋,齿轮4右旋,蜗杆5右旋,蜗轮6右旋;(4分)(3)蜗杆5啮合点受力方向如图(a);蜗轮6啮合点受力方向如图(b)。
(6分)图4-12、传动力分析如图所示为一蜗杆-圆柱斜齿轮-直齿圆锥齿轮三级传动。
已知蜗杆为主动,且按图示方向转动。
试在图中绘出:(1)各轮传向。
(2.5分)(2)使II 、III 轴轴承所受轴向力较小时的斜齿轮轮齿的旋向。
(2分)(3)各啮合点处所受诸分力t F 、r F 、a F 的方向。
(5.5分)3.(10分)如图4-1为圆柱齿轮—蜗杆传动。
已知斜齿轮1的转动方向和斜齿轮2的轮齿旋向。
(1)在图中啮合处标出齿轮1和齿轮2所受轴向力F a1和F a2的方向。
(2)为使蜗杆轴上的齿轮2与蜗杆3所产生的轴向力相互抵消一部分,试确定并标出蜗杆3轮齿的螺旋线方向,并指出蜗轮4轮齿的螺旋线方向及其转动方向。
(3)在图中啮合处标出蜗杆和蜗轮所受各分力的方向。
(1)在图中啮合处齿轮1和齿轮2所受轴向力F a1和F a2的方向如图(2分)。
(2)蜗杆3轮齿的螺旋线方向,蜗轮4轮齿的螺旋线方向及其转动方向如图(2分)。
(3)蜗杆和蜗轮所受各分力的方向。
(6分)4.(15分) 解:本题求解步骤为;(1.)由I轴给定转向判定各轴转向;(2.)由锥齿轮4.5轴向力方向及Ⅲ、Ⅳ轴转向可定出3、6的螺旋方向;(3.)继而定1、2的螺旋方向;(4.)由蜗杆轴力Fa6判定Ft7,从而确定蜗杆转动方向;(5.)判别各力的方向。
5. 如图所示为一蜗杆-圆柱斜齿轮-直齿圆锥齿轮三级传动。
已知蜗杆为主动,且按图示方向转动。
试在图中绘出:(1)各轴转向。
(2)使II、III轴轴承所受轴向力较小时的斜齿轮轮齿的旋向。
机械设计分析题汇总
一、强度(分析题,较难,10分)[题目]滚动轴承运转时,工作温度影响轴承游隙量.1。
试分析内、外圈及滚动体三者的热膨胀关系;2。
分析温度升高后,轴承游隙是增大还是减小;3.导出因热膨胀差使轴承游隙变化的近似估算式(设线膨胀系数α=12.5⨯10—6︒C—1,内外圈温差∆t=5~100︒C,外圈滚道直径为D2)。
[参考答案]1.轴承箱散热效果一般比轴好,所以外圈温度最低。
轴承内部零件温度比外圈高:滚动体温度最高,内圈温度次之。
所以内圈、滚动体热膨胀值均比外圈大;2。
因外圈热膨胀值小于内部零件热膨胀值,使游隙减少;3。
径向游隙减少量δ≈α∆tD2(粗略计算).何谓可靠度R t?并写出R t的表达式,一般机械设计手册中给出的疲劳极限σ-1的可靠度是多少?[参考答案]1。
产品在规定条件下和规定时间内,完成规定功能的概率。
2。
R t=(该产品到时间t的可靠度)。
3。
一般手册中给出的疲劳极限σ-1的可靠度R=50%。
二、摩擦磨损润滑(分析题,中,5分)[题目]何谓腐蚀磨损?单纯的腐蚀现象与腐蚀磨损有无差别?[参考答案]1。
在摩擦过程中,摩擦表面与周围介质发生化学反应或电化学反应的磨损称为腐蚀磨损。
2.单纯的腐蚀现象可在没有摩擦条件下产生,它不能定义为腐蚀磨损.只有当腐蚀现象与机械磨损过程相混合,同时起作用的磨损,才称为“腐蚀磨损”.试分析与判断图中板间流体能否建立压力油膜。
[参考答案]b)、d)、e)可能建立压力油膜,其余情况不可能.分析:b)存在收敛油楔。
d)①情况存在收敛油楔;②情况不能形成压力油膜.e)情况:分析同上。
f)情况:①情况:因为v2〉v1,构成发散油楔,不能形成压力油膜;②情况不能形成压力油膜。
零件的正常磨损分为几个阶段(画出磨损量q—时间t图),各阶段有何特点?[参考答案]Ⅰ.跑合磨损阶段:机器使用(磨合)初期发生,磨损率ε=d q/d t先大、逐渐减小到稳定值,因为新摩擦表面经磨合后,接触面积增大,ε下降。
机械设计考试试题及答案大全
一、简答题 (本大题共4小题,总计26分)1、 齿轮强度计算中,有哪两种强度计算理论?分别针对哪些失效?若齿轮传动为闭式软齿面传动,其设计准则是什么? (6分)齿面的接触疲劳强度和齿根的弯曲疲劳强度的计算,齿面的接触疲劳强度针对于齿面的疲劳点蚀失效和齿根的弯曲疲劳强度针对于齿根的疲劳折断。
齿轮传动为闭式软齿面传动,其设计准则是按齿面的接触疲劳强度设计,校核齿根的弯曲疲劳强度。
2、连接螺纹能满足自锁条件,为什么还要考虑防松?根据防松原理,防松分哪几类?(8分)因为在冲击、振动、变载以及温度变化大时,螺纹副间和支承面间的摩擦力可能在瞬间减小或消失,不再满足自锁条件。
这种情况多次重复,就会使联接松动,导致机器不能正常工作或发生严重事故。
因此,在设计螺纹联接时,必须考虑防松。
根据防松原理,防松类型分为摩擦防松,机械防松,破坏螺纹副关系防松。
3、联轴器和离合器的功用是什么?二者的区别是什么?(6分)联轴器和离合器的功用是联接两轴使之一同回转并传递转矩。
二者区别是:用联轴器联接的两轴在工作中不能分离,只有在停机后拆卸零件才能分离两轴,而用离合器可以在机器运转过程中随时分离或接合两轴。
4、链传动产生动载荷的原因是什么?为减小动载荷应如何选取小链轮的齿数和链条节距?小链轮的齿数不宜过小和链条节距不宜过大。
1、当两个被联接件之一太厚,不易制成通孔且需要经常拆卸时,往往采用 B 。
A .螺栓联接 B .双头螺柱联接 C .螺钉联接2、滚动轴承中,为防止轴承发生疲劳点蚀,应进行 A 。
A. 疲劳寿命计算 B. 静强度计算 C. 极限转速验算3、阿基米德蜗杆的 A 参数为标准值。
A. 轴面 B. 端面 C. 法面4、一对相啮合的圆柱齿轮的Z 1<Z 2 , b 1>b 2,其齿面接触应力的大小为 A 。
A. σH1=σH2 B. σH1>σH2 C. σH1<σH25、V 带传动设计中,限制小带轮的最小直径主要是为了____B___。
机械设计典型例题分析
中心距 分度圆直径 基圆直径 齿顶圆直径 齿根圆直径 全齿高 重合度
(4)按计算结果校核前面的假设是否正确
齿轮节圆速度 ,由图查得 。
,原假设合理,取 。
因 , b=200,7级精度,对称布置,查表得 。
计算载荷系数
按 ,由图查得 。标准齿轮,节点区域系数 。 校核齿面接触疲劳强度
载荷系数
(2)初选系数和参数 由表,硬齿面齿轮,非对称安装,取齿宽系数
。 齿形系数YFα按当量齿数
,由图查得: 设螺旋角
,则小齿轮齿形系数 ,大齿轮齿形系数 。
由图查得,小齿轮应力修正系数 ,大齿轮应力修正系数 。
因
,则螺旋角系数按下式计算:
。 初步确定和重合度系数Ys:由
,得 ,则 , ;并估算斜齿轮端面重合度
则当量齿轮的端面重合度为 ;重合度系数Ys为
(3)弯曲许用应力的确定 弯曲疲劳许用应力[σ]F
按图查取齿轮材料弯曲疲劳极限应力 。 小齿轮应力循环次数
大齿轮应力循环次数
由图查得弯曲疲劳强度计算的寿命系数YN : 。
由图查取尺寸系数YX=1(预计齿轮模数小于5mm)。按规定取 YST=2。 弯曲疲劳强度安全系数SF:按表取SF=1.25。
故齿面接触疲劳强度安全。 3. 按齿根弯曲疲劳强度校核 其计算公式为
(1) 确定载荷系数 由图 。 则
(2)确定参数 由图查得,小齿轮齿形系数 ,大齿轮齿形系数 。由图查得;小齿轮应力修正系数 ,大齿轮应力修正系数 ; 重合度系数 。 (3)确定弯曲疲劳许用应力 弯曲疲劳许用应力
按图查取齿轮材料弯曲疲劳极限应力 , 。
(4)计算齿轮模数和几何尺寸 比较
应按小齿轮的弯曲疲劳强度进行计算。
按表,取标准模数mn=2.5mm。 由公式
机械设计——分析计算题(共88题)
机械原理自测题库——分析计算题(共88题)1、试计算图示机构的自由度(若有复合铰链、局部自由度或虚约束,必须明确指出)。
并判断该机构的运动是否确定(标有箭头的机构为原动件)。
若其运动是确定的,要进行杆组分析,并显示出拆组过程,指出各级杆组的级别、数目以及机构的级别。
图a) 图b)题 1 图2、计算图示机构自由度,并判定该机构是否具有确定的运动(标有箭头的构件为原动件)。
图a) 图 b)题 2 图3、计算图示机构自由度,并确定应给原动件的数目。
图a 图b题 3 图4、在图示机构中试分析计算该机构的自由度数,若有复合铰链、局部自由度或虚约束,则在图上明确指出。
图a 图b题 4 图5、计算图示机构的自由度,并作出它们仅含低副的替代机构。
图 a)图 b)题 5 图6、试计算图示机构的自由度。
(若有复合铰链、局部自由度或虚约束,必须明确指出。
)并指出杆组的数目与级别以及机构级别。
GL题 6 图7、计算下列机构的自由度(有复合铰链、虚约束和局部自由度请指出)图 a) 图 b)题 7 图8、图示的铰链四杆机构中,已知mm l AB 65=,mm l CD 90=,mm l AD 125=,s rad mm l BC /10,1251==ω,顺时针转动,试用瞬心法求:1)当φ=15°时,点C 的速度V C ;2)当φ=15°时,构件BC 上(即BC 线上或其延长线上)速度最小的一点E 的位置及其速度值。
题 8 图9、在图示的凸轮机构中,已知凸轮1以等角速度ω1=10rad/s 转动。
凸轮为一偏心圆,其半径R 1=25mm ,L AB =15mm ,L AD =50mm ,φ1=90°,试用瞬心法求机构2的角速度ω2。
题 9 图10、在图示机构中,已知长度L AB =L BC =20mm ,L CD =40mm ,∠a=∠β=90°W 1=100(1/S),请用速度瞬心法求C 点的速度的大小和方向题 10 图11、如图所示偏置曲柄滑块机构。
机械设计受力分析题
四、分析设计题(一)第一小题:受力分析1、受力分析题。
图示中蜗杆为主动,试求:(1)在图中画出蜗轮的转向,标出作用在蜗杆、蜗轮上各力的符号;(2)说明蜗杆、蜗轮的旋向。
1、答:如下图所示,蜗轮转向为顺时针;蜗杆1右旋,蜗轮2为右旋2、受力分析题。
图示为二级斜齿圆柱齿轮减速器。
已知:齿轮1的螺旋线方向和轴川的转向,试求:(1)为使轴U所受的轴向力最小,齿轮3应选取的螺旋线方向,并在图b 上标出齿轮2和齿轮3的螺旋线方向;(2)在图a 上标出轴I 、 II 的回转方向;(3)在图b 上标出齿轮2、3所受各分力的方向。
(10 分) 2、答:如图所示。
(1)齿轮2,3均为右旋;(2)I 、II 回转方向如图;(3)6个分 力3、图示为由圆锥齿轮和斜齿圆柱齿轮组成的传动系统。
已知:1轴为输入轴, 转向如图所示。
试分析:(1)在下图中标出各轮转向。
(2)为使2、3两轮的轴 向力方向相反,确定并在图中标出 3、4两轮的螺旋线方向。
(3)在图中分别标 出2、3两轮在啮合点处所受圆周力F t 、轴向力F a 和径向力F r的方向b)]| [||3、解:(1)各轴转向如图所示。
(2)3轮左旋,4轮右旋。
(3)2、3两轮的各分力方向下图所示II III匕a忆/r1松,1——说4、试分析画出下图所示蜗杆传动中各轴的回转方向,蜗轮2、蜗轮4的螺旋方向,以及蜗杆1、蜗轮2、蜗杆3、蜗轮4所受各力的作用位置和方向Fe21ni4、解:(1)各轴的回转方向如图所示。
(2)蜗轮轮齿的螺旋方向:由于两个蜗杆均为右旋,因此两个蜗轮也必为右旋。
(3)蜗杆1蜗轮2、蜗杆3、蜗轮4 所受各力的作用位置和方向如图所示。
5、图示为斜齿圆柱齿轮传动系统,已知主动轮、从动轮的转向如图所示,请在题图中力的作用位置上画出各力(注明方向和名称,左右两图都要画)5、答:如图所示。
两图共12个分力6图示为斜齿轮组成的二级传动系统,已知主动轮1为逆时针转动,请在题图中力的作用位置上画出各力(注明方向和名称)。
机械设计专业试题及答案
机械设计专业试题及答案一、选择题1. 机械设计中,哪个因素是影响零件强度和刚度的主要因素?A. 材料选择B. 零件尺寸C. 表面处理D. 载荷大小答案:B2. 在机械设计中,疲劳强度计算通常采用哪种理论?A. 材料力学理论B. 弹性力学理论C. 塑性力学理论D. 断裂力学理论答案:D3. 以下哪个不是机械设计中常用的材料?A. 钢B. 铝C. 塑料D. 陶瓷答案:D4. 在机械设计中,以下哪种连接方式不属于固定连接?A. 螺纹连接B. 焊接C. 铆接D. 铰接答案:D5. 机械设计中,哪个参数是计算齿轮传动比的关键?A. 齿轮直径B. 齿轮模数C. 齿轮齿数D. 齿轮材料答案:C二、简答题1. 简述机械设计中材料选择的重要性。
答:材料选择在机械设计中至关重要,因为它直接影响到零件的性能、成本、加工工艺和使用寿命。
合适的材料可以提高机械的可靠性和安全性,减少维护成本,延长设备寿命。
2. 解释什么是应力集中,并举例说明其在机械设计中的影响。
答:应力集中是指在材料的某些局部区域,由于几何形状、材料不连续性或载荷方式的改变,导致应力值远高于平均应力的现象。
应力集中会增加零件的疲劳破坏风险,例如在轴的键槽处,由于应力集中,该部位的疲劳寿命会显著降低。
三、计算题1. 已知一个直径为50mm的圆杆,材料为45钢,其许用应力为200MPa。
若该圆杆承受最大拉力为10kN,请计算该圆杆是否安全。
解:首先计算圆杆的截面积A = π(D/2)^2 = π(0.05/2)^2≈0.00196m²,然后计算圆杆的应力σ = F/A = 10000/0.00196 ≈5102MPa。
由于σ > 200MPa,该圆杆不安全。
2. 一个齿轮的模数为5mm,齿数为20,求该齿轮的齿顶圆直径。
解:齿顶圆直径d = m(z+2),其中m为模数,z为齿数。
代入数值得d = 5(20+2) = 5 * 22 = 110mm。
机械设计基础考研真题分析计算题部分汇总
机械设计基础考研真题分析计算部分题目汇总二分析计算题 <部分题目为华南理工机械设计基础考研真题>1如图所示的蜗杆传动和圆锥齿轮传动的组合,已知输出轴上的圆锥齿轮z4的转向心n4。
(1)为使中间轴上的轴向力能抵消一部分,试确定蜗杆传动的螺旋线方向和蜗杆的转向;(2)在图上标出各轮轴向力的方向。
2图示为某转轴由一对30307E型号的圆锥滚子轴承支承。
轴承所受的径向负荷:R1=8000N,R2=5000N,轴上作用的轴向负荷F a= l000N,载荷系数f p=1.2,轴承内部轴向力计算公式为S=R/2Y;e = 0.3;当A/R≤e时,X= 1,Y= 0,当A/R>e时,X=0.4,Y= 1.9,试求:(1)两个轴承的轴向载荷A1、A2;(2)两个轴承的当量动载荷P1、P2。
3已知普通螺栓联接的相对刚度C1/(C1+C2)=0.7,作用一工作载荷F=2000N,试求当剩余预紧力F=0、F=0.5F和F=F时,螺栓所受预紧力F′和总拉力F0。
4一V带传动传递的最大功率P=5kw,主动带轮的基准直径d1=180mm,转速n1=1000r/min,初拉力F0=1100N,试计算传动带的紧边拉力F1和松边拉力F2。
5图中所示轴承中,采用一对角接触球轴承(轴承的附加轴向力的计算式为S=0.7R),轴承的径向载荷分别为R1=15000N,R2=7000N,作用在轴上的轴向外加载荷Fa=5600N,46312型轴承的e=0.68,当轴承的轴向载荷与径向载荷之比A/R>e时,X= 0.41,Y= 0.87, f p=1,试计算:(1)两个轴承的轴向载荷A1、A2;(2)两个轴承的当量动载荷P1、P2。
6如图所示为斜齿圆柱齿轮减速器和蜗杆减速器组成的二级减速装置。
1)小圆柱齿轮主动时,画出蜗轮的旋转方向及其各分力方向。
2)从轴承和轴受力情况分析,这样设计斜齿轮和蜗杆的螺旋方向是否合理?为什么? 3)按图示方案设计完成后,如果误将蜗杆减速器放在高速级,而负载功率及转速均不变,分析可能会出现什么问题?7受轴向力紧螺栓联接的螺栓刚度为C 1=400000N/mm ,被联接件刚度为C 2=1600000N/mm ,螺栓所受预紧力F ′=8000N ,螺栓所受工作载荷F=4000N 。
机械设计期末考试试题与答案分析
机械设计试卷一、选择题(共30分、每小题2分)1、链传动作用在轴和轴承上的载荷比带传动要小,这主要是因为( C )。
A、链传动只用来传递较小功率B、链速较高,在传递相同功率时圆周力小C、链传动是啮合传动,无需大的张紧力D、链的质量大,离心力大2、直齿圆柱齿轮传动,当齿轮直径不变,而减小模数增加齿数时,则( C )。
A、提高了轮齿的弯曲强度B、提高了齿面的接触强度C、降低了轮齿的弯曲强度D、降低了齿面的接触强度3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜选用( A )。
A.弹性柱销联轴器 B.凸缘联轴器C. 十字滑块联轴器 D.万向联轴器4、带传动工作时,设小带轮为主动轮,则带的最大应力发生在带( C )。
A.进入大带轮处 B.离开大带轮处C. 进入小带轮处 D.离开小带轮处5、有一减速器传动装置由带传动、链传动和齿轮传动组成,其安排顺序以方案( A )为好。
A.带传动齿轮传动链传动B.链传动齿轮传动带传动C.带传动链传动齿轮传动D.链传动带传动齿轮传动6.螺纹联接防松的根本问题在于( C )。
A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度7.为联接承受横向工作载荷的两块薄钢板,一般采用的螺纹联接类型应是( A )。
A.螺栓联接 B. 双头螺柱联接C.螺钉联接 D. 紧定螺钉联接8.齿面硬度HB≤350HBS的闭式钢制齿轮传动中,主要失效形式为( B )。
A.齿面磨损 B.齿面点蚀C.齿面胶合 D. 轮齿折断9.不完全液体润滑滑动轴承,验算][pvpv 是为了防止轴承( B )。
A. 过度磨损B. 过热产生胶合C. 产生塑性变形D. 发生疲劳点蚀10、对于温度变化不大的短轴,考虑结构简单,轴承部件的轴向固定方式宜采用( A )。
A.两端固定 B.两端游动C.一端固定一端游动 D.A,B,C均可以11、在蜗杆传动设计中,除规定模数标准化外,还规定蜗杆直径d1取标准,其目的是( B )。
机械制造装备设计期末考试分析及应用题
分析题1、图示为加工示意图中的工作循环图,试分析如何确定图中的工进距离解:工作进给长度应按加工长度最大的孔来确定。
工作进给长度等于刀具的切入值加工孔深及切出值之和2、看图分析滚珠丝杠螺母副间隙的调整方法答:松开螺钉,调整垫片的厚度,旋转螺母产生轴向移动,旋紧螺钉。
3、看图分析滚珠丝杠螺母副间隙的调整方法松开右螺母,旋转左螺母产生轴向移动调整间隙,旋转右螺母将左螺母锁紧。
4、试分析图中的夹紧方案并回答下列问题:①该夹紧方案会发生什么问题②如何改进解:①会使工件变形②将夹紧力作用点分散移至工件的立筋上。
或画图示意5下图所示连杆在夹具中定位,定位元件分别为支承平面1、短圆柱销2和固定短V形块3。
试分析图中所示定位方案的合理性并提出改进方法。
1-支承平面 2-短圆柱销3-固定短V形块答:底面限制,短销限制,左侧V型块由于是固定的,很难保证和工件接触,因而实现不了定位功能,属于欠定位。
改进:把左侧V型块变成可移动的。
6、分析图中零件的定位情况,回答下列问题:((1)各定位元件所限制的自由度(2)判断定位是否合理(3)若定位不合理,提出改进意见解:(1)三爪卡盘:;双顶尖:(2)不合理(3)三爪卡盘改成拨盘7、试分析图中的定位方案并回答下列问题:①指出定位元件限制哪些自由度②该定位方案是否合理;解:①定位销:卡盘:浮动顶尖:Y、Z得转动②合理8、试分析图中的定位方案并回答下列问题:①指出定位元件限制哪些自由度②该定位方案是否合理;解:①V型铁:Y、Z的转动和移动定位销:②合理9、试分析图中的定位方案并回答下列问题:①指出定位元件限制哪些自由度②如果在中心O处钻孔;判断定位方案是否合理;解:定,,,,,;定位方案合理。
10、试分析图中的定位方案并回答下列问题:①指出定位元件限制哪些自由度②如果加工零件外圆;定位方案是否合理;解:图b,定,,,,;定位方案合理。
11、试分析图中的定位方案并回答下列问题:①指出定位元件限制哪些自由度②如果加工零件外圆;判断定位方案是否合理;解:定,,,,,,,;或定,,,,,,,;定位方案不合理。
机械设计(下)-分析题-考试资料
1. 带传动中设计中,小带轮的直径为什么不宜太小?【答案】因带轮的直径愈小,带弯曲得愈厉害,则带的弯曲应力愈大,带的寿命会降低,故带轮直径不宜过小。
2.V带传动中对带速有何要求?为什么?如果带速不在要求的范围,应如何调整?【答案】V带传动的带速要求在5m/s-25m/s的范围,因为传递相同功率的情况下,带速越小,需要的圆周力越大,容易打滑;如果带速过高,离心力较大,带与带轮之间的正压力减小,摩擦力减小,也容易产生打滑现象。
在V带传动设计中,若带速不在要求的范围,应重选小带轮直径。
3. V带传动对带轮包角有何要求?为什么?如果包角过小应如何进行调整?【答案】V带传动中带轮的包角要求α≥120°。
因为包角越大,带与带轮的接触弧长越长,摩擦力越大,传动能力越强。
在设计中,如果包角过小,应调整V带中心距。
4. 带传动中,张紧轮安装在内侧和外侧各有何利弊?对平带传动和V带传动,张紧轮分别应安装在什么位置?【答案】在带传动中,张紧轮安装在外侧,可增大带轮包角,提高传动能力,但皮带受反向弯曲,其寿命会降低;如果安装在外侧则会减小带轮包角,降低传动能力。
对平带传动张紧轮应安装在外侧靠近小带轮,以增大小带轮包角;对V 带传动应安装在内侧靠近大带轮,以免皮带反向弯曲。
5. 在一组V带中,当其中一根失效时,应怎样更换?为什么?【答案】如果一组V带中的其中一根损坏,应全组更换。
因为旧皮带因长期受拉而造成新旧带长度不一样,如果新旧带混在一起的话,其受载会不均匀,新带由于受力较大很容易损坏。
6. 在链传动、齿轮传动、带传动组成的多级传动中,带传动和链传动分别宜布置在哪一级?为什么?【答案】在链传动、齿轮传动、带传动组成的多级传动中,带传动应布置在高速级,因为在传递相同功率的情况下,速度较低,它需要的圆周力会较大,容易打滑。
而链传动应布置在低速级,因为链传动瞬时传动比不准确,在高速的情况下,会引起较大的冲击。
7. 螺纹连接的基本形式有哪些?分析它们各适合用于何种场合?【答案】螺纹联接的基本形式有:螺栓联接、双头螺柱联接、螺钉联接和紧定螺钉联接。
机械设计受力分析题
1.(10分) 如图4-1传动系统,要求轴Ⅱ、Ⅲ上的轴向力抵消一部分,试确定:1)蜗轮6的转向;2)斜齿轮3、4和蜗杆5、蜗轮6的旋向; 3)分别画出蜗杆5,蜗轮6啮合点的受力方向。
1.(12分)(1) 蜗轮6的转向为逆时针方向; (2分)(2)齿轮3左旋,齿轮4右旋,蜗杆5右旋,蜗轮6右旋;(4分)(3)蜗杆5啮合点受力方向如图(a);蜗轮6啮合点受力方向如图(b)。
(6分)图4-12、传动力分析如图所示为一蜗杆-圆柱斜齿轮-直齿圆锥齿轮三级传动。
已知蜗杆为主动,且按图示方向转动。
试在图中绘出:(1)各轮传向。
(2.5分)(2)使II 、III 轴轴承所受轴向力较小时的斜齿轮轮齿的旋向。
(2分)(3)各啮合点处所受诸分力t F 、r F 、a F 的方向。
(5.5分)3.(10分)如图4-1为圆柱齿轮—蜗杆传动。
已知斜齿轮1的转动方向和斜齿轮2的轮齿旋向。
(1)在图中啮合处标出齿轮1和齿轮2所受轴向力F a1和F a2的方向。
(2)为使蜗杆轴上的齿轮2与蜗杆3所产生的轴向力相互抵消一部分,试确定并标出蜗杆3轮齿的螺旋线方向,并指出蜗轮4轮齿的螺旋线方向及其转动方向。
(3)在图中啮合处标出蜗杆和蜗轮所受各分力的方向。
(1)在图中啮合处齿轮1和齿轮2所受轴向力F a1和F a2的方向如图(2分)。
(2)蜗杆3轮齿的螺旋线方向,蜗轮4轮齿的螺旋线方向及其转动方向如图(2分)。
(3)蜗杆和蜗轮所受各分力的方向。
(6分)4.(15分) 解:本题求解步骤为;(1.)由I轴给定转向判定各轴转向;(2.)由锥齿轮4.5轴向力方向及Ⅲ、Ⅳ轴转向可定出3、6的螺旋方向;(3.)继而定1、2的螺旋方向;(4.)由蜗杆轴力Fa6判定Ft7,从而确定蜗杆转动方向;(5.)判别各力的方向。
5. 如图所示为一蜗杆-圆柱斜齿轮-直齿圆锥齿轮三级传动。
已知蜗杆为主动,且按图示方向转动。
试在图中绘出:(1)各轴转向。
(2)使II、III轴轴承所受轴向力较小时的斜齿轮轮齿的旋向。
机械毕业设计题目汇总【范本模板】
1、三维数控机构的设计;2、三维数控系统的设计;3、一种熏香3D打印机的总体设计;4、一种熏香3D打印机的机构设计;5、一种熏香3D打印机的外观设计;6、蔬菜大棚自动控制机构的设计;7、链条钢20Mn2热处理工艺的研究;8、管棒材水浸法超声波探伤机构的设计;9、弹簧调压式纺织摇架三维机构的设计;10、?液压调压式纺织摇架三维机构的设计;11、单盘光谱样品砂带机的设计;12、双盘光谱样品砂带机的设计13、垂直分型下芯机液压系统设计14、双盘抛光机的总体设计;15、重型车管带式散热器的总体设计16、多关节工业机器人的总体设计17、Q-300自动金相切割机总体设计与改进18、Q—100自动金相切割机总体设计19、金相切割机的卡具设计20、DMP-5A金相研磨抛光机的设计21、手推式草坪修剪机的设计22。
全自动煎饼机总体机械设计23. 汽车电动座椅的创新设计24.小区立体车库的设计25. 机械提升机的设计26。
挖掘机斗铲的机构设计27。
小型无级变速钻床设计28 切管机的总体设计29. 提升机的总体设计30. 马铃薯播种机的设计31。
重型载货汽车的散热器的改进设计32. 自动式磨样机的总体设计33.汽车电动座椅的传动结构设计34。
新型汽车散热器的设计35. 苹果采摘机械手的设计36。
压铸机舀汤机构的设计37. 无缝钢管穿孔机的设计38. 精轧机的设计39. 遥控喷药飞机的机构设计40。
拉伸试验机的结构设计41. 冲击试验机的机构设计42 润湿角测定仪的机构设计43 混合动力汽车的发展前景44。
铝合金熔炼工艺的研究45. 真空镀膜技术的应用及发展研究46. 磁控溅射复合薄膜的耐腐蚀性能的研究47. 镁合金表面磁控溅射耐腐蚀薄膜制备工艺的研究48. 彩色纳米薄膜双疏(疏水疏油)特性的研究; 49。
制备双疏纳米薄膜工艺的研究50。
材料常见失效形式的研究1、毛巾锁边机送料机构设计2、毛巾锁边机折边机构设计3、毛巾锁边机分切装置设计4、蔬菜收割机设计5、蔬菜收割机捆扎装置6、海湾扇贝仿生剥取装置设计7、大型清平机清杂部件设计8、大型清平机输送部件设计9、小型电动滑移机底盘设计10、海湾扇贝分级机设计11、海湾扇贝清洗机设计12、小型电动滑移机底盘设计13、垃圾分选筛设计14、输送机设计15、电池浆液混浆机混浆关键部件设计16、蔬菜播种机设计17、基于网络在线设计需求的三维产品建模设计18、电动旋平机底盘设计19、反射体研抛机设计20、五轴龙门加工中心五轴头结构设计21、五轴龙门加工中心机械结构设计22、小型滑移机液压系统设计23、小型滑移机清平部件设计24、小区播种机分播器设计25、小区播种机总体设计26、温室大棚卷帘机接缝帘机构设计27、立体车库横移机构设计28、立体车库升降机构设计29、深松旋耕清平一体化联合作业机30、无砂过滤器双振成型机31、陈腐垃圾均匀布料机32、陈腐垃圾大型复合筛分机33、陈腐垃圾塑料复合精选机34、垃圾振动分选机35、深松整地联合作业机36、保温砌块自动成型机37、燃油箱加油口自动焊接机设计(机制)38、铸钢扣件销轴双环缝自动焊接机设计(机制)39、单车位可先出立体车库设计(机制)40、三轴全动件雕刻机设计(机制)41、vm1580 加工中心钣金设计(机制)42、满行程等级可调水果分级机设计(机制)43、半自动苹果套袋机械手设计(机制)44、燃油箱加油口自动焊接机电控系统设计(机制)45、铸钢扣件销轴双环缝自动焊接机电控系统设计(机制)46、单车位可先出立体车库单车位可先出立体车库设计(机制)题目一:小型坚果破壳机设计题目二:家用玉米脱粒机设计题目三:焊接滚轮架总体设计题目四:板式输送机结构设计题目五:带式输送机结构设计题目六:家用剪草机设计题目七:环保清洁车设计题目八:清扫机器人行走机构设计题目九:垃圾中转站压榨机结构设计题目十:垃圾中转站压榨机液压系统设计题目十一:小型液压机液压系统设计题目十二:顶弯机液压系统设计题目十三:弯管机液压系统设计题目十四:三惰轮齿轮油泵设计题目十五:双惰轮齿轮油泵设计题目十六:连杆加工工艺及夹具设计题目十七:圆柱齿轮注塑模具设计(需用UG软件和零件图对工件进行三维建模)题目十八:基于SolidWorks的减速器模块化设计(利用SolidWorks三维实体建模)1、钻泵体联接面底孔机床的总体设计2、钻泵体联接面底孔机床的夹具设计3、钻泵体联接面底孔机床的右主轴箱设计4、钻泵体联接面底孔机床的左主轴箱设计5、攻泵体联接面螺纹孔机床的总体设计6、攻泵体联接面螺纹孔机床的夹具设计7、攻泵体联接面螺纹孔机床的右主轴箱设计8、攻泵体联接面螺纹孔机床的左主轴箱设计9、钻汽车轴套底孔机床的总体设计10、钻汽车轴套底孔机床的夹具设计11、钻汽车轴套底孔机床的左主轴箱设计12、钻汽车轴套底孔机床的右主轴箱设计13、专用机床铣削头ZX32的设计14、专用机床铣削头齿轮传动装置的设计15、专用机床镗削头ZA32设计1、NJ-I型金属纤维牵引缠绕机总体设计2、NJ—I型金属纤维牵引缠绕机零部件设计3、NDJD—I四轮电动助力车的设计4、WSJX-I型温室大棚开沟装置的设计5、WSJX—I型温室大棚覆土装置的设计6、WSJX—I型温室大棚镇压装置的设计7、NJPQ—I型塑罐自动剖切机总体设计8、NJPQ—I型塑罐自动剖切机零部件设计9、NJYS-Ⅲ山地运输车总体设计10、NJYS-Ⅲ山地运输车传动系统设计11、NJHY-I型滑移机通用平台的设计12、NJBL—Ⅲ地表种植土剥离装置的设计13、NJQG-I型无缝钢管定长切割机的设计14、双层停车停车库升降设备的设计15、NJQT—Ⅲ助力取土器的设计16、铝合金水箱扣压机设计17、发动机活塞模具设计18、IPHONE5手机后盖模具设计19、小型精密折弯机设计20、小型剪板机设计21肉类自动切片机设计1、XH7125数控机床机械设计2、XH7125数控机床电气设计3、CK6136数控车床机械设计4、CK6136数控车床电气设计5、简易立体车库机械设计6、水平循环式立体车库机械设计7、6-3delta式模块化可重构并联机器人机械设计8、6—PSS滑块式模块化可重构并联机器人机械设计9、6-SPS伸缩式模块化可重构并联机器人机械设计10、模块化直角坐标组合机器人机械设计11、6自由度模块化机器人机械设计12、基于ADAMS的刚柔耦合的取土机关键部件动力学分析与优化设计13、体外冲击波碎石机反射杯抛磨机研制14、平面关节SCARA机器人机械设计15、ER20-C20工业机器人电气系统设计16、基于S7-200PLC的12层电梯控制系统设计17、12层电梯轿厢设计18、立体车库方案设计19、工业机器人关键技术及发展战略思考20、数控机床关键技术及发展战略思考(1)环形汽车立体车库设计(1人)(2)水平循环式汽车立体车库设计(1人)(3)垂直循环式汽车立体车库设计(1人)(4)平面移动式汽车立体车库设计(1人)(5)多层循环式汽车立体车库设计(1人)(6)升降横移式汽车立体车库设计(1人)(7)堆垛式汽车立体车库设计(1人)(8)仰卧式汽车立体车库设计(1人)(9)迷你简易升降式汽车立体车库设计(1人)(10)地下自行车立体车库设计(1人)(11)迷你自行车立体车库设计(1人) (12)汽车立体车库关键装备设计(1人)1、直线式包裹分拣机总体设计2、直线式包裹分拣机驱动装置设计3、直线式包裹分拣机张紧装置设计4、直线式包裹分拣机托盘小车设计5、直线式包裹分拣机供包机设计6、直线式包裹分拣机控制系统设计7、水平轴小型风力发电机设计8、铅垂轴小型风力发电机设计9、垂直升降式立体车库总体设计10、垂直升降式立体车库载车板设计11、垂直升降式立体车库旋转平台设计12、垂直升降式立体车库控制系统设计1、玉米免耕施水播种机的设计(3人)2、高地隙自走式高杆植保机的设计(4人)3、气压式精密播种机的设计(3人)1。
机械设计精选题100例
第三章 机械零件强度1、某优质碳素结构钢零件,其σs =280MPa ,σB =560MPa ,σ-1=250MPa ,工作应力σmax =155MPa ,σmin =30MPa ,零件的有效应力集中系数K σ=1.65,尺寸系数εσ=0.81,表面状态系数β=0.95,等效系数ψσ=0.30。
如取许用安全系数[S ]=1.5,试校核该零件的强度是否足够(为安全起见一般计算屈服强度和疲劳强度两种安全系数)。
2、某零件的工作应力变化如图所示,求最大应力σmax ,,最小应力σmin ,平均应,最小工作应力σmin =150MPa ,屈服极限σS 240MPa =,对称循环疲劳极限σ-=1180MPa ,脉动循环疲劳极限σ0=240MPa ,略去危险截面处应力集中系数等综合影响系数()K σD 的影响,试求:(1)等效系数ψσ值(2)安全系数S 值4、已知材料σ-=1260MPa ,σ0=360MPa ,K σσεβ=25.,σa 50MPa =,σm 40MPa =,r =常数,用图解法及计算法求安全系数S 。
注:简化疲劳极限线图采用折线图法。
5、某钢制零件,其σB560MPa=,σS280MPa=,σ-=1250MPa,σ=385MPa。
工作变应力σm a x =155MPa,σmin=30MPa,零件的有效应力集中系数K σ=165.,绝对尺寸系数εσ=08.,表面状态系数β=095.。
要求许用安全系数[]S=15.,r=常数,校核该零件的强度是否足够。
6、一个由40Cr制成的零件,其力学性能如下:屈服极限σSMPa=550,对称循环疲劳极限σ-=1320MPa,脉动循环疲劳极限σ540=MPa,已知最大工作应力σmax =185MPa,最小工作应力σmin=-75MPa,r=常数,综合影响系数()KσD=2,试绘制该零件的许用极限应力图(折线图),并用作图法计算它的安全系数,指出该零件可能发生的破坏形式。
机械设计受力分析题
四、分析设计题(一)第一小题:受力分析1、受力分析题。
图示中蜗杆为主动,试求:(1)在图中画出蜗轮的转向,标出作用在蜗杆、蜗轮上各力的符号;(2)说明蜗杆、蜗轮的旋向。
1、答:如下图所示,蜗轮转向为顺时针;蜗杆1右旋,蜗轮2为右旋2、受力分析题。
图示为二级斜齿圆柱齿轮减速器。
已知:齿轮1的螺旋线方向和轴Ⅲ的转向,试求:(1)为使轴Ⅱ所受的轴向力最小,齿轮3应选取的螺旋线方向,并在图b 上标出齿轮2和齿轮3的螺旋线方向;(2)在图a 上标出轴I 、II 的回转方向;(3)在图b 上标出齿轮2、3所受各分力的方向。
(10分)2、答:如图所示。
(1)齿轮2,3均为右旋;(2)I 、II 回转方向如图;(3)6个分力3、图示为由圆锥齿轮和斜齿圆柱齿轮组成的传动系统。
已知:Ⅰ轴为输入轴,转向如图所示。
试分析:(1)在下图中标出各轮转向。
(2)为使2、3两轮的轴向力方向相反,确定并在图中标出3、4两轮的螺旋线方向。
(3)在图中分别标出2、3两轮在啮合点处所受圆周力t F 、轴向力a F 和径向力r F 的方向。
3、解:(1)各轴转向如图所示。
(2)3轮左旋,4轮右旋。
(3)2、3两轮的各分力方向下图所示4、试分析画出下图所示蜗杆传动中各轴的回转方向,蜗轮2、蜗轮4的螺旋方向,以及蜗杆1、蜗轮2、蜗杆3、蜗轮4所受各力的作用位置和方向。
4、解:(1)各轴的回转方向如图所示。
(2)蜗轮轮齿的螺旋方向:由于两个蜗杆均为右旋,因此两个蜗轮也必为右旋。
(3)蜗杆1、蜗轮2、蜗杆3、蜗轮4所受各力的作用位置和方向如图所示。
5、图示为斜齿圆柱齿轮传动系统,已知主动轮、从动轮的转向如图所示,请在题图中力的作用位置上画出各力(注明方向和名称,左右两图都要画)。
5、答:如图所示。
两图共12个分力6、图示为斜齿轮组成的二级传动系统,已知主动轮1为逆时针转动,请在题图中力的作用位置上画出各力(注明方向和名称)。
6、答:如图所示。
12个分力F t2 F r1F r2F r3F r4 F t1F t3 F t4 F a2F a1F a3F a47、图示为圆锥齿轮传动系统,已知主动轮的转向如图所示,请在题图中力的作用位置上画出各力(注明方向和名称),以及各轮的转矩和转向。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、强度(分析题,较难,10分)[题目]滚动轴承运转时,工作温度影响轴承游隙量。
1.试分析内、外圈及滚动体三者的热膨胀关系;2.分析温度升高后,轴承游隙是增大还是减小;3.导出因热膨胀差使轴承游隙变化的近似估算式(设线膨胀系数α=12.5⨯10-6︒C -1,内外圈温差∆t=5~100︒C,外圈滚道直径为D2)。
[参考答案]1.轴承箱散热效果一般比轴好,所以外圈温度最低。
轴承内部零件温度比外圈高:滚动体温度最高,内圈温度次之。
所以内圈、滚动体热膨胀值均比外圈大;2.因外圈热膨胀值小于内部零件热膨胀值,使游隙减少;3.径向游隙减少量δ≈α∆tD2(粗略计算)。
何谓可靠度Rt?并写出R t的表达式,一般机械设计手册中给出的疲劳极限σ-1的可靠度是多少?[参考答案]1.产品在规定条件下和规定时间内,完成规定功能的概率。
2.R t= (该产品到时间t的可靠度)。
3.一般手册中给出的疲劳极限σ-1的可靠度R=50%。
二、摩擦磨损润滑(分析题,中,5分)[题目]何谓腐蚀磨损?单纯的腐蚀现象与腐蚀磨损有无差别?[参考答案]1.在摩擦过程中,摩擦表面与周围介质发生化学反应或电化学反应的磨损称为腐蚀磨损。
2.单纯的腐蚀现象可在没有摩擦条件下产生,它不能定义为腐蚀磨损。
只有当腐蚀现象与机械磨损过程相混合,同时起作用的磨损,才称为“腐蚀磨损”。
试分析与判断图中板间流体能否建立压力油膜。
[参考答案]b)、d)、e)可能建立压力油膜,其余情况不可能。
分析:b)存在收敛油楔。
d)①情况存在收敛油楔;②情况不能形成压力油膜。
e)情况:分析同上。
f)情况:①情况:因为v2>v1,构成发散油楔,不能形成压力油膜;②情况不能形成压力油膜。
零件的正常磨损分为几个阶段(画出磨损量q-时间t图),各阶段有何特点?[参考答案]Ⅰ.跑合磨损阶段:机器使用(磨合)初期发生,磨损率ε=d q/d t先大、逐渐减小到稳定值,因为新摩擦表面经磨合后,接触面积增大,ε下降。
Ⅱ.稳定磨损阶段:磨损速度缓慢且稳定,ε=常量,曲线斜率越小,磨损速度越慢,使用寿命越长。
Ⅲ.剧烈磨损阶段:经过稳定磨损阶段后,零件精度下降,间隙增大,润滑恶化,导致工作条件恶化,磨损剧烈,零件迅速报废。
为什么说库伦摩擦定律只能近似地反映摩擦现象的规律,在实际应用中存在一定的局限性?[参考答案]1)库伦摩擦定律认为:滑动摩擦力大小与接触面积无关,只适用于粗糙表面,而对于光滑表面,在接触表面之间出现强烈的分子吸引力,所以摩擦力将与接触面积成正比;不适用光滑表面:表面愈光滑,按库伦定律,摩擦力愈小,实际上相反,对于光滑表面,表面愈光滑,摩擦力也愈大。
2)“滑动摩擦力大小与滑动速度无关”不适用于滑动速度大的场合,该情况下,还与速度有关。
3)F=μFN公式不适用于极硬材料或极软材料。
何谓磨粒磨损?零件工作表面的硬度与磨粒的硬度间关系对磨粒磨损寿命有什么影响?1.硬质颗粒或摩擦表面的硬质突出物,在摩擦过程中引起材料脱落的现象称为“磨粒磨损”。
2.影响方面:试验研究表明,金属材料的硬度H m应比磨粒硬度H a大30%以上,使磨粒磨损处于低磨损区,则可保证一定的使用寿试述氧化磨损属于哪类磨损?并简述温度、环境、磨损速度等对氧化磨损程度的影响。
[参考答案]1.属于腐蚀磨损类。
2.1)温度高,环境潮湿条件下,加剧氧化磨损速度。
2)因氧化膜在金属表面的增长率(氧化膜生成速度)是随时间变化的(如钢铁表面按指数规律降低),通常氧化作用迅速减慢(除非氧化膜因摩擦作用而被剥落),所以磨损速度小于氧化速度时,则表面存有氧化膜,起保护表面作用;反之,磨损速度大于氧化速度,则极易磨损。
有哪些措施可减轻粘着磨损?(举出三种。
)[参考答案]1.合理选择摩擦副材料;2.采用含有油性和极压添加剂的润滑剂;3.限制摩擦表面的温度,限制pv值;4.控制压强:。
(H为硬度值。
)为什么具有边界膜的两摩擦表面在边界摩擦状态时,一般会发生磨损?[参考答案]因边界膜一般极薄,通常只几个分子层厚,一般膜厚远远小于两表面的加工粗糙度,故磨损不可避免。
四、其他、综合应用题(分析题,中,3分)[题目]简述把机器分为几个部件有什么好处?便于设计、加工、装配、修理、更换、运输、标准化和通用化试画出图示三种情况下,轴所受的扭矩图。
[参考答案]什么是等强度设计?在设计中如何应用?[参考答案]一个机器的各零件或一个零件对于各种失效方式具有同样的承载能力。
1)使各部分等强度,避免某些部分强度过大,最大限度地发挥材料的作用。
2)故意设置薄弱环节,过载时失效,使其他部分在过载时,不致损害而得到保护。
五、螺纹联接(分析题,较易,5分)[题目]管螺纹的公称直径是指什么直径?为什么管子上的螺纹通常采用细牙螺纹或圆锥螺纹?[参考答案]管螺纹的公称直径指管子的通径(内径)。
管螺纹采用细牙螺纹主要是考虑薄壁。
管螺纹采用圆锥螺纹主要是保证紧密性,无需填料,密封简单。
常用螺纹的主要类型有哪些?其主要用途是什么?[参考答案]常用螺纹的主要类型有普通螺纹、管螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹。
前两种主要用于联接,后三种主要用于传动。
与粗牙螺纹相比,细牙螺纹有什么特点?[参考答案]公称直径相同时,细牙螺纹的螺距小,因而细牙螺纹小径较大,升角和导程较小,细牙螺纹强度较高,自锁性较好,多应用于薄壁零件,或受变载、冲击及振动的联接中。
螺纹升角ψ的大小,对螺纹副的自锁性和效率有何影响?试简述之。
[参考答案]螺纹升角ψ愈小,自锁性能愈好,因自锁条件ψ为当量摩擦角。
螺纹升角ψ愈小,效率愈低,因螺纹副效率η的公式为。
图示表明环形螺母的两种装配方法,请说明哪种合理,为什么?[参考答案]图b合理。
下面受力最大处螺母的刚度得以减小,螺纹受力向上分移,在螺母高度方向各圈受力较均匀。
十一、圆柱齿轮传动(分析题,中,5分)[题目]设计一对闭式齿轮传动,若先按接触疲劳强度设计,再按弯曲疲劳强度校核时发现强度不够,可采取哪些改进措施(说出两条)?并说明理由。
[参考答案]1)改变齿轮材料,提高。
2)中心距不变,减少齿数,增大模数,σF↓,弯曲强度。
3)适当增大齿宽b,σF↓。
一对传动比大于1的标准齿轮啮合时,哪个齿轮的齿面接触应力较大?哪个齿轮的齿根弯曲应力较大?为什么?[参考答案]两轮齿面接触应力相等,因为互为反作用力。
小齿轮的齿根弯曲应力较大,因为σF∝FY Fa Y Sa/(mb),两轮作用力F相等,齿宽b1=b2,模数m相同,而小轮齿根较薄,使齿形系数Y Fa较大,Y Sa小一些,但乘积Y Fa Y Sa较大,故齿根弯曲应力较大。
齿轮的制造精度对齿轮传动有何影响?在齿轮强度计算公式中它反映在哪些参数中?[参考答案]1)影响齿轮传递运动的准确性;影响齿轮传动的平稳、振动和噪声,以及机床的加工精度;影响轮齿在啮合过程中实际接触面积,即影响齿轮传动的强度和磨损寿命。
2)反映在K v、Kβ、Kα参数中。
斜齿圆柱齿轮传动如图所示。
1)主动轮1螺旋线方向是__________旋(如图示);2)在图中画出从动轮所受三个分力的方向和螺旋线方向。
[参考答案]右,力分析见图。
一对直齿圆柱齿轮传动,在传动比、中心距、载荷等其它条件不变时,若减小模数并相应增加齿数,试分析对弯曲疲劳强度和接触疲劳强度有何影响,并说明对闭式传动,如强度允许,这样做有无好处,为什么?[参考答案]1)弯曲疲劳强度降低,接触疲劳强度不变。
2)有好处。
增大重合度,使传动平稳;减少切削加工量,省工时,经济。
试分析齿轮轮齿折断失效的原因及预防办法。
[参考答案]1)齿轮工作时,轮齿像一个悬臂梁,在齿根处产生的弯曲应力最大;再加上齿根过渡部分尺寸的变化,及沿齿宽方向留下的加工刀痕等引起的应力集中等影响;又齿根处弯曲应力为变应力,故使轮齿产生疲劳折断。
轮齿受尖峰载荷时也会发生折断现象。
偏载还会产生局部折断。
2)增大齿根过渡圆角半径,消除加工刀痕,降低应力集中;增大轴及支承的刚度,减小局部受载程度;使轮齿芯部有足够的韧性;齿根处采取强化措施;齿根疲劳应力小于许用应力;尖峰载荷产生的弯曲应力小于静载许用应力;对偏载在载荷分布系数中考虑;此外,还应限制齿宽系数,采用鼓形齿,提高齿向精度、轴的平行度等。
在不改变材料和尺寸的情况下,如何提高轮齿的抗折断能力?[参考答案]可采取如下措施:1)减小齿根应力集中;2)增大轴及支承刚度;3)采用适当的热处理方法提高齿芯的韧性;4)对齿根表层进行强化处理。
十二、圆锥齿轮传动(分析题,较易,5分)[题目]直齿锥齿轮所受的法向力F n认为是作用在何处?为什么?[参考答案]直齿锥齿轮所受法向力F n认为是作用在齿宽中点处。
因为齿轮的受力分析时是把沿齿宽均布载荷作为集中载荷处理的;强度计算时是用齿宽中点的当量齿轮进行的。
图示一对直齿锥齿轮传动,轮1主动,轮2转向如图示,试在图上画出轮2所受各分力的方向,并写出轮1和轮2各分力之间的对应关系。
[参考答案]1)各分力见图。
2)F t1=F t2,F a1=F r2,F r1=F a2锥齿轮分度圆直径d、顶圆直径d a、大端模数m、平均模数m m、锥距R中,哪些应该取标准值,哪些不应该圆整?[参考答案]大端模数m应取标准值,其余均不应该圆整。
说明为什么大锥齿轮的轮毂一般取较宽的尺寸。
[参考答案]因为锥齿轮有较大的轴向力,而轮的宽度较窄,所以要取较宽的轮毂。
直齿锥齿轮传动适用于什么传动形式?[参考答案]适用于相交轴间的传动。
十三、蜗杆传动(分析题,中,5分)[题目]蜗杆传动变位的特点是什么?[参考答案]1)只能对蜗轮进行变位,蜗杆尺寸不变。
2)变位后,蜗轮的分度圆和节圆仍旧重合,蜗杆中间平面内的节线改变,不再与其中间平面的分度线重合在闭式蜗杆传动中,为什么必须进行热平衡计算?提高散热能力的措施有哪些?[参考答案]由于蜗杆传动的效率低于齿轮传动,故在闭式传动中,如果产生的热量不能及时散逸,将因油温不断升高而使润滑油稀释,从而增大摩擦损失,甚至发生胶合。
故必须根据单位时间内的发热量等于(或小于)同时间内的散热量条件进行热平衡计算,以保证油温稳定地处于规定范围内,这是蜗杆传动的设计准则之一。
提高散热能力的措施有:1)加散热片以增大散热面积;2)在蜗杆轴端装风扇以加快空气流通速度;3)箱体内加冷却系统。
阿基米德蜗杆与蜗轮正确啮合的条件是什么?[参考答案]1)蜗杆的轴向模数ma1=蜗轮的端面模数mt2且等于标准模数;2)杆的轴向压力角αa1=蜗轮的端面压力角αt2且等于标准压力角;3)蜗杆的导程角γ=蜗轮的螺旋角β且均可用γ表示,蜗轮与蜗轮的螺旋线方向相同。
为什么连续传动的闭式蜗杆传动必须进行热平衡计算?[参考答案]由于蜗杆传动效率低,工作时发热量大。
