高压兆欧表10kV操作步骤
兆欧表的使用方法步骤
兆欧表的使用方法步骤
兆欧表是一种用于检测电气绝缘性能的仪器。
它的使用方法步骤如下：
1. 准备工作：将兆欧表放在平整的位置上，并连接测试电缆。
2. 选择测试模式：兆欧表可以选择DCV或ACV模式进行测试。
3. 设定测试电压：根据测试需要，设定测试电压。
通常情况下，测试电压应为待测试物品的额定电压的两倍，以保证测试准确性和安全性。
4. 连接测试电缆：将测试电缆连接到待测试物品的两端。
注意，测试电缆应与待测试物品的接线端子连接牢固。
5. 开始测试：按下测试按钮，兆欧表开始进行测试。
测试过程中，兆欧表会显示测试电压、测试值、测试时间等信息。
6. 结束测试：测试完成后，按下停止按钮，兆欧表停止测试，并显示测试结果。
除了上述基本步骤外，使用兆欧表还需要注意以下几点：
1. 测试前应检查待测试物品是否漏电或带电。
2. 测试时应保持测试电缆与待测试物品之间的接触良好，以避免测
试误差。
3. 测试后应及时关闭兆欧表电源，并拆下测试电缆。
总之，正确使用兆欧表可以帮助我们检测出电气绝缘性能存在的问题，从而保障电气设备的安全运行。
兆欧表操作方法
编 号
兆欧表操作方法
页 码
第1页 共1页
实施日期
1、目的
规范兆欧表操作者的操作行为，以防止不正当使用。
2、适用范围
测量绝缘电阻阻值大小的专业测量工具
3、主要技术参数
兆欧表根据所检测电压的不同常用的有500V、1000V、2500V三种，也有5000V、10000V，这两种属于电动式兆欧表。
5.4对测得的绝缘电阻可以进行温度换算的，应将所测绝缘电阻值换算到标准温度下再进行综合分析比较；不能进行温度换算的，也要与同期试验的同类设备横向比较发现异常应及时查明原以其他测试手段综合判断。
4、工作流程
4.1操作步骤
“L”端子-------线路端子，输出负极性直流高压，测量时接于被试品的高压导体上
“E”端子-------接地端子，输出正极性直流高压，测量时一般接于被试品外壳或地上
“G”端子-------屏蔽端子，输出负极性直流高压，测量时接于被试品屏蔽环上，以消除表面或其他不需要测量的部分泄试验前先检查安全措施，被试品电源排除对外连接应，被试品接地放电，大容量设备至少放电5min,禁止用手直接接触放电导线。
4.2.2放稳绝缘电阻表，检验绝缘电阻表是否指“0”或“∞”，将兆欧表放置平稳，固定好位置驱动兆欧表旋转速(一般120转/min),此时兆欧表的指针应指向“∞”；再用导线短接兆欧表的“L”端与“E”端，瞬间低速旋转，其指针应指“0”（注意：瞬间低速旋转以免损坏兆欧表）
4.2.4试验完毕或得复试验时，必须将被试品对地或两极间充分放电，以保证人身、仪器安全和提高测量准备。
5、注意事项
5.1测试时，“L”与“E”端子引线不要靠在一起，并用绝缘良好的导线
5.2测得的绝缘电阻过低时应分析过低的原因，排除环境温度、湿度、表面脏污、感应电压等的影响。
兆欧表的使用方法及注意事项
兆欧表的使用方法及注意事项兆欧表又叫绝缘电阻表，是测量电气设备绝缘电阻的常用仪表。
最常见的兆欧表是由磁电系比率表、电压较高的手摇发电机及适当的测量电路所组成。
一般兆欧表的分类是以发电机发出的最高电压来决定，电压越高，测量绝缘电阻的范围就越大。
常见的有0—500 MQ, 0—2 500 M Q等。
兆欧表在测量过程中会产生高压电，如果操作不当，会对人和设备造成损伤，下面介绍下兆欧表的操作方法和注意事项：1.兆欧表的选择1.1选用兆欧表时，其额定电压一定与被测电气设备或线路的工作电压相对应。
见下表：例如测量高压设备的绝缘电阻，不能用额定电压500伏以下的兆欧表，至少要用2500V以上的兆欧表，否则，这时的测量结果不能反映工作电压下的绝缘电阻（因为高压设备的绝缘电阻很大，一般在104血以上）；同样，对于低压的电气设备，其内部绝缘所能承受的电压不高，为了设备安全，不能用电压太高的兆欧表测量低压电气设备的绝缘电阻，以防损坏设备的绝缘。
220V或380V 线路和设备宜用500V兆欧表；而在测量10KV变压器绝缘时，一般使用2只兆欧表，高压测使用2500V兆欧表，低压侧使用500V兆欧表。
实际测量时，一般可按上表所举实例选用。
1.2电阻量程范围的选择。
兆欧表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。
所以在选择兆欧表时应使被测设备的绝缘电阻值在准确测量区域之内，从而减少测量误差。
2 •使用前的检查。
兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。
在用兆欧表测量之前应做如下准备：2.1测量前要对兆欧表进行开路和短路检查，确定兆欧表是否处在正常工作姿态。
即在兆欧表未接入被测电阻之前摇动手把，使发电机达到额定转速，观察指针是否指在“咐置；然后再将“ L” “ E”路，缓慢摇动手把观察指针是否在“ O位置。
如不符合要求应对其检修后再使用。
2.2测量前必须将被测设备电源切断，并对地进行短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。
用兆欧表测量10KV电力电缆的绝缘电阻
用兆欧表测量10KV电力电缆的绝缘电阻
1.准备工具、工具：选择2500V兆欧表一块，活动扳手一把，6~10KV验电器一套，接地线两套。
2.检查兆欧表：首先检查兆欧表外观完好无破损，连接线符合要求，对兆欧表做开路、短路实验。
3.安全措施：办理电力电缆第一种工作票，到达现场后核对线路双名称及电缆编号，停电后进行验电、电缆两端挂装接地线，接地线先接接地端后接导线端。
4.放电：先将电缆充分放电30秒，在将电缆两端线芯分别分开及离地最少200mm 的距离并清洁线芯。
5.测量绝缘电阻接线柱L接电缆线芯，接线柱E接电缆金属外皮，接线柱G引线缠绕在电缆的屏蔽纸上；将非被测相线芯短接并接地。
按顺时针方向由慢到快摇动兆欧表手柄，然后以120r/min的转速均匀地摇动兆欧表手柄。
6.读数：保持均匀转速，待表盘上的指针停稳后（1min），指针指示值就是被测电缆的绝缘电阻值（不低于500兆欧），和以前的测量值进行比较。
7.测量后放电：测量后充分放电（1min）
8.连接电缆头：将电缆头按原相序重新连接
9.拆除兆欧表引线及安全措施：拆下兆欧表的引线，拆除安全措施，终结工作票。
10.清理现场。

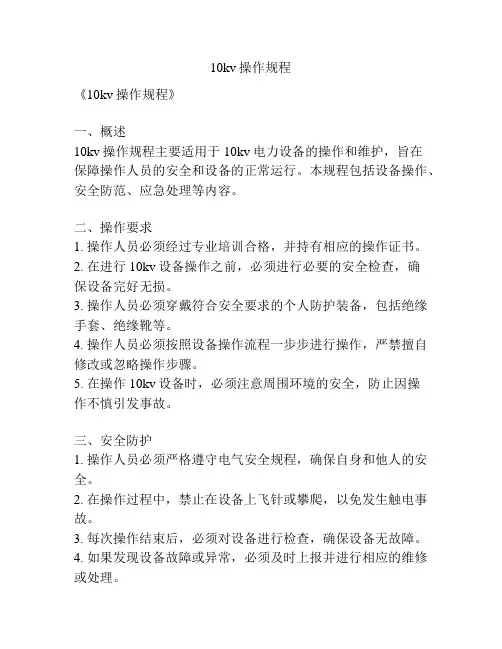

10kv操作规程
10kv操作规程
《10kv操作规程》
一、概述
10kv操作规程主要适用于10kv电力设备的操作和维护，旨在
保障操作人员的安全和设备的正常运行。
本规程包括设备操作、安全防范、应急处理等内容。
二、操作要求
1. 操作人员必须经过专业培训合格，并持有相应的操作证书。
2. 在进行10kv设备操作之前，必须进行必要的安全检查，确
保设备完好无损。
3. 操作人员必须穿戴符合安全要求的个人防护装备，包括绝缘手套、绝缘靴等。
4. 操作人员必须按照设备操作流程一步步进行操作，严禁擅自修改或忽略操作步骤。
5. 在操作10kv设备时，必须注意周围环境的安全，防止因操
作不慎引发事故。
三、安全防护
1. 操作人员必须严格遵守电气安全规程，确保自身和他人的安全。
2. 在操作过程中，禁止在设备上飞针或攀爬，以免发生触电事故。
3. 每次操作结束后，必须对设备进行检查，确保设备无故障。
4. 如果发现设备故障或异常，必须及时上报并进行相应的维修或处理。
四、应急处理
1. 在发生10kv设备故障或事故时，操作人员必须立即采取相应的应急措施，确保人员安全。
2. 在应急情况下，应遵循相关规定进行通电和断电操作，以避免进一步扩大事故。
3. 当设备无法正常操作时，必须及时报修和通知相关部门进行处理。
五、结语
10kv操作规程是保证电力设备正常运行和操作人员安全的重要文件，只有严格遵守规程要求，才能确保设备运行的稳定性和可靠性。
操作人员必须铭记规程内容，以标准化操作流程为前提，全力做好设备操作和维护工作。
兆欧表的使用方法及要求
兆欧表的使用方法及要求1.测量前，应将兆欧表保持水平位置,左手按住表身,右手摇动兆欧表摇柄，转速约120r/min,指针应指向无穷大（∞），否则说明兆欧表有故障。
2。
测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确.3。
测量时必须正确接线.兆欧表共有三个接线端（L、E、G).测量回路对地电阻时，L端与回路的裸露导体连接,E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首段与尾端分别与L、E连接;测量电缆的绝缘电阻时，为防止电缆表面泄露电流对测量精度产生影响，应将电缆的屏蔽层接至G端。
4.兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间跟导线与地之间应保持适当距离,以免影响测量精度;5摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。
6。
摇动兆欧表后,各接线柱之间不能短接，以免损坏。
使用兆欧表测量绝缘电阻时应注意的问题兆欧表又称摇表，是由高压手摇发电机及磁电式双动圈流比计组成，具有输出电压稳定，读数正确，噪音小，摇动轻，且装有防止测量电路泄露电流的屏障装置和独立的接线柱.1.测量前应正确选用表计的规范，使表计的额定电压与被测电气设备的额定电压相适应，额定电压500V及以下的电气设备一般选用500~1000V的兆欧表，500V以上的电气设备选用2500V兆欧表，高压设备选用2500～5000V兆欧表。
2。
使用兆欧表时，首先鉴别兆欧表的好坏，在未接被试品时，先驱动兆欧表,其指针可以上升到“∞”处,然后再将两个接线端扭短路,慢慢摇动兆欧表，指针应指向“0”处，符合上述情况说是兆欧表是好的,否则不能使用。
3。
使用时必须水平放置，且远离外磁场4。
接线柱与被试品之间的两根导线不能绞线，应分开单独连接，以防止绞线绝缘不良而影响读数。
5。
测量时转动手柄应由慢渐快并保持120r/min转速，待调速器发生滑动后,即为稳定的读数，一般应取1min后的稳定值，如发现指针指零时不允许连续摇动，以防线圈损坏。
10kv电机耐压试验标准
10kv电机耐压试验标准一、试验电压标准10kv电机耐压试验的试验电压标准为21.5 kv，该电压是电机额定电压的1.7倍，以确保电机的正常运行。
在试验过程中，应逐步升高电压，并持续观察电机的反应。
当电机出现异常时，应立即停止试验，并进行检查和维修。
二、试验频率和时间10kv电机的耐压试验频率通常为25 hz或50 hz，试验时间为60秒。
在试验过程中，应保持电压稳定，并注意观察电机的反应。
当电机出现异常时，应立即停止试验，并进行检查和维修。
三、试验程序1. 准备试验设备和工具，包括耐压测试仪、绝缘电阻测试仪、万用表、兆欧表等。
2. 对电机进行外观检查，确认电机外观无损伤、无异常情况。
3. 对电机的绝缘电阻进行测试，以确保电机绝缘良好。
4. 将耐压测试仪与电机连接，并进行升压试验。
5. 逐步升高电压，并持续观察电机的反应。
当电机出现异常时，应立即停止试验，并进行检查和维修。
6. 试验合格后，拆除耐压测试仪和绝缘电阻测试仪等设备，并对电机进行清洗和维护。
四、试验设备1. 耐压测试仪：用于模拟高电压环境，检测电机的绝缘性能。
2. 绝缘电阻测试仪：用于测量电机的绝缘电阻。
3. 万用表：用于测量电机的电压、电流等参数。
4. 兆欧表：用于测量电机的绝缘电阻。
5. 电源：提供足够的电力，以满足试验要求。
6. 其他工具：如连接线、固定装置等。
五、试验安全措施1. 试验前应制定详细的安全方案，并进行培训和演练。
2. 试验人员必须经过专业培训，并熟悉操作流程和安全规范。
3. 试验前应检查试验设备和工具是否完好无损，确保其正常运转。
4. 在试验过程中应穿戴适当的防护设备，如绝缘手套、防护眼镜等。
5. 在试验过程中应注意观察电机的反应，当电机出现异常时应及时处理并撤离现场。
6. 在试验过程中应保持现场整洁和秩序，避免意外情况的发生。
7. 在试验结束后应对电机进行检查和维护，确保其正常运行并不受损坏。
8. 在整个试验过程中应保持与相关人员的通讯联系畅通以便于及时处理异常情况。
兆欧表的使用
兆欧表使用常见问题简答
绝缘电阻不得低于多 少兆欧
低压绝缘电阻不得低于0.5MΩ，高压每千伏不 得低于1MΩ
05 知识拓展
感谢您的观看
在测量10千伏高压电 缆的过程中，为什么 当验明已经断电后， 还要放电？
选择兆欧表，首先要选择与被测电气设备的电压等 级相符，再行校验兆欧表（开路“∞”短路为 “0”） 。
兆欧表具有测量电气设备的绝缘电阻，测量吸收比， 检验绝缘电阻是否合格等作用。
测量绝缘电阻时，摇速为120γ/min，一分钟以上， 兆欧表指针稳定后再读数。
分别碰触 三根导线
确认三相导线无电，高压验电棒指示灯不亮
放电
分别碰触三 根导线
放电时间约3 分钟
接地线
先电缆接地端 后放电
装设接地线（也叫短路线）
接线时，先接接地端，后接导线端；拆时顺序相反。 目的：屏蔽测量时在相线绝缘上产生的泄漏电流，以减少测量误差。
相对地绝缘电阻测量接线
先将兆欧表的接线端子”E“接地，再将接线端 子”L“接相线，然后将接线端子”G“接在相线绝缘 上，最后将被测相线的接地线拆除。
相对相绝缘电阻测量接线
绝缘电阻的要求：对10KV的高压电缆，要求在 400 MΩ以上；潮湿环境要求在1000 MΩ以上。 G端子为屏蔽端子，目的是屏蔽测量时在相线绝 缘上产生的泄漏电流，以减少测量误差。
电动机绕组对地绝缘电阻测量接线
电动机绕组与绕组之间绝缘电阻测量接线
绝缘电阻的要求： 低压电动机绝缘要求380V的为0.5 MΩ及以上，220V的为0.22 MΩ及以 上。 高压电动机其绝缘电阻每千伏不应低 于1MΩ，10KV即不应低于10MΩ。
预防性试验作业指导书(变电站10kV分册)
广西水利电业集团有限公司预防性试验作业指导书（变电站10kV分册）二○一○年十二月前言预防性试验是为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测。
预防性试验是电力设备运行和维护工作中一个重要环节，是保证电力设备安全运行的有效手段之一。
为了强化一次设备定期预防性试验工作，规范预防性试验现场作业，广西水利电业集团有限公司组织编制预防性试验标准化作业指导书，指导基层班组开展预防性试验工作。
本作业指导书系参照国家标准、行业标准、国家电网标准及相关的技术规范、规定编写，涵盖所有一次设备的相关试验项目，规范相应的试验方法和程序、规范试验仪器和设备。
本作业指导书对变电站10kV设备（包括变低/母联开关间隔、站用变压器间隔、电压互感器间隔、电容器组间隔、出线开关间隔）周期性的预防性试验（电气部分）工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导变电站10kV设备的预防性试验工作。
目录10kV变低/母联开关间隔预防性试验（电气部分）作业指导书 (1)10kV站用变压器间隔预防性试验（电气部分）作业指导书 (20)10kV电压互感器间隔预防性试验（电气部分）作业指导书 (47)10kV电容器组间隔预防性试验（电气部分）作业指导书 (66)10kV出线开关间隔预防性试验（电气部分）作业指导书 (97)10kV变低/母联开关间隔预防性试验（电气部分）作业指导书10kV变低/母联开关间隔预防性试验（电气部分）作业指导书1范围本作业指导书适用于10kV变低/母联开关（包括真空断路器、干式电流互感器、橡塑电缆、干式电压互感器）周期性的预防性试验（电气部分）工作。
2规范性引用文件GB3906—2006 3.6kV～40.5kV交流金属封闭开关设备和控制设备GB50150—2006电气装置安装工程电气设备交接试验标准DL/T 474.4-2006现场绝缘试验实施导则第4部分:交流耐压试验国家电网安监[2009]664号《电力安全工作规程》（发电厂及变电站电气部分）DL/T 596—1996电力设备预防性试验规程广西水利电业集团有限公司“两票”管理规定（试行）3支持文件开关柜（包括真空断路器、干式电流互感器、橡塑电缆、干式电压互感器）使用说明书开关柜（包括真空断路器、干式电流互感器、橡塑电缆、干式电压互感器）出厂试验报告开关柜（包括真空断路器、干式电流互感器、橡塑电缆、干式电压互感器）交接试验报告历次预防性试验报告4 安全及预控措施4.1 安全措施4.1.1试验应填写变电第一种工作票。
10kV及以下电力变压器预防性试验细则
一、试验细则1目的用于电力变压器预防性试验(定期、大修、必要时)。
2范围电压等级为10kV及以下的电力变压器。
3责任和权限3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。
对试验报告中的试验项目、数据是否符合规范要求负责。
3.2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。
对试验结果的真实性、正确性和有效性负责。
4依据标准4.1《电力设备预防性试验规程》 DL/T 596-19964.2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5.1使用的仪器设备5.2试验环境条件5.2.1试验环境温度不低于5℃；相对湿度：≯80%；5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。
5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。
5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。
5.3试验前的准备工作5.3.1 制定试验技术方案，进行技术交底。
5.3.2 布置试验场地，对正常试验和特殊性试验必须有试验接线图。
5.3.3 试验接线后需经第二人按结线图复查，以保证接线正确。
5.3.4 试验前应检查工作电源及接地是否可靠。
5.4试验方法5.4.1测量绕组的直流电阻1) 试验周期为定期、无励磁调压变压器变换分接位置后、大修后、必要时。
2) 测量应在正在运行的分接头位置上进行；无励磁调压变压器应在使用的分接锁定后测量。
3) 对1600kVA 及以下三相变压器，各相测得值的相互差值不应大于三相平均值的4%，线间测得值的相互差值不应大于三相平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值不应大于三相平均值的2%，线间测得值的相互差值不应大于三相平均值的1%；三相电阻不平衡率计算：4) 直阻测量方法：a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求。
如何操作10kv绝缘电阻测试仪的摇表
如何操作10kv绝缘电阻测试仪的摇表摇表的运用办法：摇表(兆欧表)有三个丈量端钮，一个线路端钮(L)，另一个是接地端钮(E)，还有一个为屏蔽端钮(G)。
一般丈量相片或电力线路对地的绝缘电阻时，只用L和E端，接线如下左图所示。
“L”端接到被测设备的“火”或“相端”，“E”端接到被测设备的“地”端。
在丈量电缆对地绝缘电阻时或被测设备的漏电流严峻时，运用“G”端钮。
线路接好后，可按顺时针方向转不坚定表的发电机摇把，使发电机转子宣布的电压供丈量运用。
摇把的转速应由慢而快，当转速达到必定值时，要保持转速均匀安稳。
(一般普通摇表转速为120转左右)，当摇表的发电机转速安稳后，表盘上的指针也安稳下来，这时表针指示的数值就是所测得的绝缘电阻值。
注意事项：1、丈量前应先将10kv绝缘电阻测试仪的摇表(兆欧表)进行一次开路和短路试验，检查摇表是否良好。
若将两连接线开路，轻轻摇摆手柄，指针应指在“∞”处，这时如再把两连接线短接一下，指针应在“0”处，阐明摇表是良好的，否摇表有差错。
2、被测设备应断开电源，关于电容设备还应充分放电，以保证人身安全和丈量精确。
3、遥测过程中，被测设备上不能有人工作。
4、丈量电容较大的电机、变压器、电缆、电容器时，应有必定的充电时刻，且容量越大，充电时刻越长，一般以摇表转动一分钟后的读数作为标准。
丈量完结要当即进行放电，以保安全。
放电的办法是将丈量时运用的地线，由摇表上取下来，在被丈量物上短接一下即可。
5、禁止在雷电时或邻近有高压导体的设备上丈量绝缘。
只有在设备不带电又不或许受其它电源感应而带电的情况下才可丈量。
6、摇表未停止转动之前，切勿用手触及设备的丈量部分或摇表接线柱。
拆线时，也不行直接触及引线的暴露部分。
7、摇表应定期校验：校验办法是直接丈量有确认值的标准电阻，丈量它是否丈量差错，是否在答应范围以后。
10kV预防性试验规范
一、试验细则1目的用于电力变压器预防性试验(定期、大修、必要时)。
2范围电压等级为10kV及以下的电力变压器。
3责任和权限3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。
对试验报告中的试验项目、数据是否符合规范要求负责。
3.2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。
对试验结果的真实性、正确性和有效性负责。
4依据标准4.1《电力设备预防性试验规程》 DL/T 596-19964.2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5.1使用的仪器设备5.2试验环境条件5.2.1试验环境温度不低于5℃；相对湿度：≯80%；5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。
5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。
5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。
5.3试验前的准备工作5.3.1 制定试验技术方案，进行技术交底。
5.3.2 布置试验场地，对正常试验和特殊性试验必须有试验接线图。
5.3.3 试验接线后需经第二人按结线图复查，以保证接线正确。
5.3.4 试验前应检查工作电源及接地是否可靠。
5.4试验方法5.4.1测量绕组的直流电阻1) 试验周期为定期、无励磁调压变压器变换分接位置后、大修后、必要时。
2) 测量应在正在运行的分接头位置上进行；无励磁调压变压器应在使用的分接锁定后测量。
3) 对1600kVA 及以下三相变压器，各相测得值的相互差值不应大于三相平均值的4%，线间测得值的相互差值不应大于三相平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值不应大于三相平均值的2%，线间测得值的相互差值不应大于三相平均值的1%；三相电阻不平衡率计算：4) 直阻测量方法：a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求。
10KV电动式绝缘兆欧表讲解
10kV电动式绝缘兆欧表使用说明书武汉博朗恒业电气有限公司尊敬的用户：欢迎您使用BL2673C电动式绝缘兆欧表。
为保障您的安全和仪表正常使用，请先仔细阅读本说明书再进行操作。
目录第一章概述 (3)第二章产品介绍 (3)一、产品特性 (3)二、技术指标 (4)三、仪表结构 (5)第三章使用方法 (7)一、准备工作 (7)二、开始测试 (7)三、查询测试结果 (8)四、删除测试结果 (9)五、屏蔽端使用方法 (9)六、电池充电 (10)第一章概述我公司生产的BL2673C电动式绝缘兆欧表采用嵌入式工业单片机实时操作系统，数字模拟指针与数字段码显示完美结合，该系列表具有多种电压输出等级（2500V、5000V、10000V）、抗干扰强、模拟指针与数字同步显示、交直流两用、操作简单、自动保存测量结果等特点。
BL2673C是我公司原有指针式高压绝缘表的更新换代产品，也是测量变压器、互感器、发电机、高压电动机、避雷器等绝缘电阻的理想测试仪器。
第二章产品介绍一、产品特性1、有多种电压输出选择(2500V/5000V/10000V)，测量电阻量程范围可达0～400GΩ。
2、两种方式同步显示绝缘阻值。
模拟指针的采用可容易观察绝缘电阻的变化范围，数字显示的采用可精确得出测量结果。
3、采用嵌入式工业单片机和实时操作软件系统。
自动化程度高、抗干扰能力强，仪器可自动保存测试结果，无须人工干预。
4、操作界面友好，各种测量结果具有防掉电功能，可连续存储19次的测量结果。
5、仪表产生高压时，有提示音输出并有相应显示。
6、交直流两用，配置可充电池和交流适配器。
7、仪表采用便携式设计，便于野外操作。
8、高压短路电流≥1mA，是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
二、技术指标三、仪表结构说明1、面板说明（图1）图1：BL2673C面板结构说明2、液晶显示屏说明图2：BL2673C液晶显示内容第三章 使用方法一、准备工作注意：当第一次使用仪表时，需充电6小时。
10kv高压柜耐压试验标准
10kv高压柜耐压试验标准摘要：1.10kv 高压柜耐压试验标准的重要性2.10kv 高压柜耐压试验的标准要求3.10kv 高压柜耐压试验的具体操作步骤4.10kv 高压柜耐压试验的注意事项5.10kv 高压柜耐压试验的通过标准正文：作为一名中文知识类写作助理，我将根据所提供的文本为您详细解答10kv 高压柜耐压试验标准的相关问题。
1.10kv 高压柜耐压试验标准的重要性10kv 高压柜耐压试验标准是保证高压柜安全、可靠运行的重要依据。
通过对高压柜进行耐压试验，可以检测高压柜的主绝缘和开关端口之间的绝缘性能，以确保在正常运行和突发情况下，高压柜能够安全承受额定电压和电流。
2.10kv 高压柜耐压试验的标准要求10kv 高压柜耐压试验的标准要求分为出厂和交接两个阶段。
出厂阶段的耐压试验标准为30kv，交接阶段的耐压试验标准为27kv。
10kv 电流互感器交流工频耐压试验标准为：出厂30kv，交接27kv。
10kv 干式电抗器交流工频耐压试验标准为：出厂30kv，交接27kv。
3.10kv 高压柜耐压试验的具体操作步骤（1）测量环境温度、相对湿度、电缆铭牌、仪器名称及编号；（2）将被测线芯接地，使其充分放电，放电时间一般为2-5 分钟；（3）使用5000v 兆欧表依次测量各相线芯对其他两相及金属套的绝缘电阻；（4）施加交流电压有效值42 千伏并持续1 分钟，观察是否有击穿或闪络现象。
4.10kv 高压柜耐压试验的注意事项（1）在试验前，确保被测设备充分放电，以避免因残余电荷导致的误判；（2）测量时，应保证环境温度、湿度稳定，以减少测量误差；（3）操作人员应具备专业知识，以确保试验的安全和准确。
5.10kv 高压柜耐压试验的通过标准在施加交流电压有效值42 千伏并持续1 分钟的过程中，如果没有击穿或闪络现象，则认为通过耐压试验。
综上所述，10kv 高压柜耐压试验标准对于保证高压柜的安全、可靠运行具有重要意义。
兆欧表的使用
兆欧表的使用当受热和受潮时，绝缘材料便老化。
其绝缘电阻便降低。
从而造成电器设备漏电或短路事故的发生。
为了避免事故发生，就要求经常测量各种电器设备的绝缘电阻。
判断其绝缘程度是否满足设备需要。
普通电阻的测量通常有低电压下测量和高电压下测量两种方式。
而绝缘电阻由于一般数值较高（一般为兆欧级）。
在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。
兆欧表也叫绝缘电阻表。
它是测量绝缘电阻最常用的仪表。
它在测量绝缘电阻时本身就有高电压电源，这就是它与测电阻仪表的不同之处。
兆欧表用于测量绝缘电阻即方便又可靠。
但是如果使用不当，它将给测量带来不必要的误差，我们必须正确使用兆欧表绝缘电阻进行测量。
为了测试各种电压等级电气设备的绝缘电阻，制成了500V、1000V、2500V、5000V等各种电压规格的兆欧表，对于500V及以下的电气设备，常用500V或1000V的兆欧表来测量，电压过高，可能使低压绝缘击穿。
绝缘电阻常用兆欧（MΩ）作计量单位（1 MΩ-106 Ω），故将测量绝缘电阻用的仪表称为兆欧表。
兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。
使用前，首先要做好以下各种准备：（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。
（2）对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。
（3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。
（4）测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两点。
即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。
（5）兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。
做好上述准备工作后就可以进行测量了，在测量时，还要注意兆欧表的正确接线，否则将引起不必要的误差甚至错误。
兆欧表的接线柱共有三个：一个为“L”即线端，一个“E”即为地端，再一个“G”即屏蔽端（也叫保护环），一般被测绝缘电阻都接在“L”“E”端之间，但当被测绝缘体表面漏电严重时，必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压兆欧表10kV操作步骤操作方法仪表初次或前往现场使用前应进行充电（全程充电时间为8小时，充电指示灯从红变绿），以免到现场使用途中断电。
另外还应随时采用仪表的参考电阻附件来检查本仪器工作是否正常、准确。
仪表操作方法如下：1．准备：仪表接线前，首先应将‘电源开关’调在关的位置，‘高压控制’按钮应退出！被测物应脱离电网，并且被测各端必须经过人工放电棒接通大地，完全证明安全方可接线！尤其变电站、发电厂现场受到电网泄漏感应强干扰的被测量对象，事先应通过接大地的多个人工放电棒良好接到所有被测量线路端，避免接线时接线人员被电击，仪表接线完成后才把被测量端的人工放电棒移开。
2．接线：把仪表的两个‘E’端接到被测物的地或零端，以及大地。
把仪表的‘L’端接到被测线路端，例如变压器绕组，电缆芯线。
把仪表‘G’端接到被测回路需要消除表面电阻泄漏影响的保护环。
3．预选测试电源电压：把‘高压预选’旋钮开关选向需要的测试电源电压。
如需要从0V调起时，需要把‘高压调节’旋钮反时针旋转到尽头。
4．接通工作电源：把仪表‘电源开关’拨向通，开关上方的指示灯即亮，‘kV’电压表显示应0.00kV。
5．测试启动：把‘高压控制’按钮按入，这时高压从L端输出，‘kV’表显示L-E之间的电压值，‘秒表’开始计时。
6．测试电源电压细调：调节‘高压调节’旋钮，可把电压平滑调节到指定值。
7．电阻量程选择：把电阻量程开关选向需要的量程，或从MΩ档步进向200GΩ量程，如果仪表连续报警，则表示被测电阻太低，应退低档来测量。
8．电阻值读数：通过MΩ/GΩ表读取电阻值。
秒表在高压输出后的15秒、60秒、每隔60秒报时。
便于操作者记录。
关于吸收比、极化指数的计算公式为：吸收比=R60S/R15S——第60秒的电阻读数÷第15秒的电阻读数极化指数=R10min/R1min——第10分钟的电阻读数÷第1分钟的电阻读数9．测试电源电压退出：将‘高压控制’按钮退出，这时‘kV’表就会徐徐回零，数字秒表也会退出显示。
10．结束：当‘kV’表显示为0.00kV后，又经过对被测物人工放电棒接通大地，证明安全后即可关机、拆线、告结束。
可调高压数字兆欧表测试电压高，功率大，被测量对象往往又带有工频泄漏或感应上高压干扰电能，因此为了人身安全，使用该仪器首先一定要接好安全接地线！该仪表在高压启动后，请不要采用人工放电方式检查仪表，在测试完毕后也应等待仪表自动放电使电压表回零后才进行例行安全需要的人工放电！因为短路放电的强烈电脉冲波有损被测对象的绝缘寿命，如果脉冲窜入仪表，也有损仪表内的集成电路！该仪表是为了解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。
它亦可用于广泛领域的电气绝缘电阻特性测量。
它具有下列特点：1．具有强力抗电场感应干扰能力，达到2mA(50Hz)，已知适应500kV变电站现场不拆线测量500kV大型变压器的绝缘电阻参数。
2．测试电源的短路电流＞5mA，最大达15mA。
适应大容量、大电感的测试。
3．电阻测量范围宽广，从0.5MΩ～200000MΩ。
读数准确、分辨力高。
4．测试电源的电压范围宽广，可选择0.5、1、2.5、5、10kV，也可从0V平滑调起连续调节到需要的电压。
5．具有计时报时功能，提醒使用者记录，分析被测量对象的吸收比和极化指数。
1．产品规格：型号测试电压电压准确度短路电流GM-5kV 0.25、0.5、1、2.5、5kV ±（5%+10V）＞5mA GM-10kV 0.5、1、2.5、5、10kV ±（5%+10V）＞5mA GM-15kV 1、2.5、5、10、15kV ±（5%+10V）＞5mA GM-20kV 0.5、1、2.5、5、10、20kV ±（5%+10V）＞5mA2．量程与准确度：量程（限压）电阻测量有效范围准确度20MΩ/500V 0.5～19.99 MΩ±(5%+5字)200MΩ/1000V 5.0～199.9 MΩ±(5%+5字) 2GΩ0.05～1.999 GΩ±(5%+5字)20GΩ0.5～19.99 GΩ±(5%+5字)200GΩ 5.0～199.9 GΩ±(10%+10字)2000GΩ50～1999 GΩ±(20%+10字) GΩ量程定标电压为2.5kV**--2000 GΩ量程为参考量程，用于相对湿度小于70％的干燥环境使用3．抗电场干扰能力：2mA(50Hz)4．报时、报警功能：秒表显示最大值为19分59秒。
20分钟一循环。
声响报点为15秒、60秒、每分钟。
到点报短促声响，电阻读数保持5秒，被测电阻低于量程下限，读数无效时以连续声报警5．显示表：三位半LCD数字表头三个，分别显示测试电压、电阻、时间6．供电:由内附1.2V/2000mAh镍氢可充电电池10节，共DC12V 供电。
带交流（50/60Hz）220V接入口对电池充电或浮充电工作7．使用环境：温度0℃～40℃，相对湿度20～90%8．外形尺寸：315×240×155mm39．仪器重量：5kg本仪表采用相当于传统摇表的流比计法测量绝缘电阻，它以双积分数字电压表的除法功能进行欧姆--数字转换。
测试电压0-5-10-20kV是由带反馈的它激式直流电压变换器电路产生。
1．“L”高压输出端：又可称为线路端，它采用高压电缆接到被测线路，例如接至变压器或电机的绕组、电缆的线芯。
2．“G”保护端：三电极法测量绝缘材料、电缆的体积电阻时，“G”接到三电极的保护环电极上。
保护环是用于消除被测对象的表面电阻和测量回路的泄漏干扰。
3．“E”接地端：本仪表安全接大地和连接被测物零端的接线端。
自来水管可作为大地端。
电机的金属外壳、变压器铁芯、电缆屏蔽层等属于被测物零端。
人工放电的地端也接在此端。
4．高压控制按钮：它用于控制测试电源。
按入时高压从“L”端输出。
5．高压预选旋钮开关：用于预先选择测试电源电压值。
6．高压调节旋钮：旋转该多圈电位器的旋钮，可使测试电源电压从0V调起，平滑调至预选值。
7．电阻量程开关：旋钮指向数为电阻量程，即上限值。
8．工作电源开关：仪表的供电电源开关。
开关上方的指示灯亮，即是电池电力正常。
9．浮充供电插座：用于以交流电220V供电，向仪表电池充电的插座。
10．kV表：显示L-E之间的测试电源电压值。
11．MΩ/GΩ表：显示绝缘电阻值。
其单位由电阻量程开关决定。
12．数字秒表：显示测试时间分秒。
高压控制按钮按入即开始计时，最大值19分59秒，然后循环工作。
1．注意安全，‘L’为高压端！‘E’一定要接大地！2．检查仪表的好坏，不可在测试电源工作时突然接入的方法检查，而应在测试电源未启动前，先接电阻，后按高压开关。
工作中应尽量避免打火放电！因为高压打火放电其电脉冲容易损坏本仪表的集成电路器件，也有损计量用的标准电阻器或被测量对象。
3．仪表的电池充电电路按恒压限流充电法充电，每次充电至满约需要6～8小时，充满电的电池约可供本仪表连续工作6～8小时，为了保证电池的寿命，仪表存放期应每三个月充电一次。
4. 电池重新配组方法：当仪表内镍氢电池有损坏或供电性能差需要重新配人时，重新配人的十个电池应经过电池容量检测充放电器来检测证明容量基本一致，然后每个电池又经过充满才安装到GM兆欧表内。
1. 仪器主机1台2. 高压电缆1根3.接地线1根4. 参考电阻2个5. AC220V电源线1根6. 使用说明书1本7. 合格证1张变电站变压器、电缆的绝缘电阻测量接线图：摘要产品型号：GM-10kV产品名称：可调高压数字兆欧表参考标准：DL/T845.1-2004,DL/T474.1-2006生产厂家：武汉鼎升电力自动化有限责任公司参考阅读：/912/index.html仪器概述：GM-10kV可调高压数字兆欧表适用于高压变电站、发电厂、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试1.测试电压：0.5、1、2.5、5、10kV2.从0.5MΩ～200000MΩ，读数准确、分辨力高3.测试电源的短路电流＞5mA最大15mA。
适应大容量、大电感的测试关键词数字式兆欧计、高压数字绝缘电阻测试仪、数字高压绝缘电阻测试仪、数字高压兆欧表、数字式高压兆欧表、高压数字式兆欧表、数字绝缘表、数显绝缘表、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、数显绝缘电阻测试仪、绝缘电阻仪、数字式电动兆欧表、大功率高压兆欧表、可调高压数字兆欧表声明版权所有© 2014武汉鼎升电力自动化有限责任公司本使用说明书所提及的商标与名称，均属于其合法注册公司所有。
本使用说明书受著作权保护，所撰写的内容均为公司所有。
本使用说明书所提及的产品规格或相关信息，未经许可，任何单位或个人不得擅自仿制、复制、修改、传播或出版。
本使用说明书所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。
可随时查阅我公司官网：本使用说明书仅作为产品使用指导，所有陈述、信息等均不构成任何形式的担保。
服务承诺感谢您使用鼎升电力公司的产品。
在您初次使用该仪器前，请您详细地阅读此使用说明书，以便正确使用仪器，充分发挥其功能，并确保安全。
我们深信优质、系统、全面、快捷的服务是事业发展的基础。
经过多年的不断探索和进取，我们形成了“重客户、重质量"的服务理念。
以更好的产品质量，更完善的售后服务，全力打造技术领先、质量领先、服务领先的电力试验产品品牌企业。
构建良好的市场服务体系，为客户提供满意的售前、售后服务！安全要求为了避免可能发生的危险，请阅读下列安全注意事项。
本产品请使用我公司标配的附件。
防止火灾或电击危险，确保人生安全。
在使用本产品进行试验之前，请务必详细阅读产品使用说明书，按照产品规定试验环境和参数标准进行试验。
使用产品配套的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
产品输入输出端子、测试柱等均有可能带电压，试验过程中在插拔测试线、电源插座时，会产生电火花，请务必注意人身安全！请勿在仪器无前（后）盖板的情况下操作仪器/仪表。
试验前，为了防止电击，接地导体必须与真实的接地线相连，确保产品正确接地。
试验中，测试导线与带电端子连接时，请勿随意连接或断开测试导线。
试验完成后，按照操作说明关闭仪器，断开电源，将仪器按要求妥善管理。
若产品有损坏或者有故障时，切勿继续操作，请断开电源后妥善保存仪器，并与鼎升电力公司售后服务部联系，我们的专业技术人员乐于为您服务。
请勿在潮湿环境下使用仪器。
请勿在易爆环境中使用仪器（防爆产品除外）。
请保持产品表面清洁，干燥。
