工厂供电课程设计
工厂供电刘介才课程设计
工厂供电刘介才课程设计一、课程目标知识目标：1. 理解工厂供电系统的基本组成和原理，掌握电力线路、变压器、保护装置等关键设备的作用。
2. 掌握工厂供电系统的运行维护知识，了解安全操作规程和事故处理方法。
3. 了解工厂供电系统的节能措施和环保要求，提高能源利用效率。
技能目标：1. 能够分析工厂供电系统的电路图，识别关键设备及其参数。
2. 学会使用常见工器具进行供电设备的安装、调试和维修。
3. 能够针对工厂供电系统中的常见故障进行排查和处理。
情感态度价值观目标：1. 培养学生热爱电气工程，关注工厂供电领域的发展趋势。
2. 增强学生的安全意识，养成严谨、规范的操作习惯。
3. 提高学生的节能环保意识，树立绿色发展的价值观。
本课程针对工厂供电刘介才的教学内容，结合学生年级特点，注重理论知识与实践技能的结合，旨在培养学生具备扎实的专业知识、实用的操作技能和良好的情感态度价值观。
课程目标具体、可衡量，便于教学设计和评估。
在教学过程中，教师应关注学生的个体差异，因材施教，确保每位学生能够达到课程目标。
二、教学内容本章节教学内容主要包括以下几部分：1. 工厂供电系统概述：介绍工厂供电系统的基本组成、工作原理和性能指标，对应教材第一章内容。
2. 电力线路及设备：讲解电力线路的分类、敷设方式，变压器、开关设备等关键设备的工作原理及参数，对应教材第二章内容。
3. 工厂供电系统的保护：分析工厂供电系统保护的原理，介绍保护装置的类型及配置，对应教材第三章内容。
4. 供电系统的运行与维护：阐述供电系统的运行维护知识，包括操作规程、故障处理、设备维护等，对应教材第四章内容。
5. 工厂供电系统的节能与环保：探讨工厂供电系统的节能措施、环保要求及发展趋势，对应教材第五章内容。
教学大纲安排如下：第一周：工厂供电系统概述第二周：电力线路及设备第三周：工厂供电系统的保护第四周：供电系统的运行与维护第五周：工厂供电系统的节能与环保教学内容注重科学性和系统性，结合教材章节组织，确保学生能够循序渐进地掌握工厂供电相关知识。
工厂供电课程设计 (2)
工厂供电课程设计一、课程概述本课程旨在介绍工厂供电系统的基本概念、构成和运行原理，帮助学员掌握工厂供电系统的安装、维护和故障排除技能。
二、前置知识学习本课程需要具备以下知识基础：•电力学基础知识•电力设备维护和操作技能•电路图基本知识三、课程内容3.1 工厂供电系统概述1.工厂供电系统定义及功能2.工厂供电系统构成要素3.工厂供电系统类型及特点3.2 工厂供电系统接线规范1.工厂供电系统图件基本符号2.工厂供电系统接线规范及流程控制3.工厂供电系统接线步骤演示3.3 工厂供电系统运行原理及故障排查1.工厂供电系统运行原理及注意事项2.工厂供电系统故障分类及预防3.工厂供电系统故障排查与修复方法3.4 工厂供电系统维护保养1.工厂供电设备日常维护管理及保养2.工厂供电设备检查及修理方法3.工厂供电设备故障维修四、授课方式1.理论教学2.实验操作3.课后练习4.讨论交流五、课程目标通过本课程的学习，学员应该掌握以下技能：1.掌握工厂供电系统的基本概念和构成元素；2.掌握工厂供电系统的接线规范及流程控制；3.掌握工厂供电系统的运行原理和故障排查方法；4.掌握工厂供电设备的日常维护和管理。
六、预计时间本课程预计需要48学时，其中：•理论教学：24学时；•实验操作：12学时；•课后练习：6学时；•讨论交流：6学时。
七、参考资料•《工业电气自动化技术》；•《电气设备使用规程》；•《现代工厂设备维修与管理》。
八、参考教材•《电力设备维护与修理》；•《电路图解》；•《电气工程手册》；•《电磁场原理与应用》。
工厂供电技术课程设计
工厂供电技术课程设计一、教学目标本课程的教学目标是使学生掌握工厂供电技术的基本原理和应用，培养学生对电力系统的认识和理解，提高学生解决实际工程问题的能力。
具体目标如下：1.知识目标：（1）掌握电力系统的基本概念、组成和特点；（2）了解工厂供电系统的配置、设计和运行原则；（3）熟悉电力线路、变压器、开关设备等主要设施的原理和应用；（4）学习电力系统保护、自动化和节能技术。
2.技能目标：（1）能够分析电力系统的运行状况，判断故障原因；（2）具备设计简单工厂供电系统的能力；（3）熟练使用相关仪器仪表，进行电力系统的调试和维护；（4）掌握电力系统保护装置的配置和调整方法。
3.情感态度价值观目标：（1）培养学生对电力工程的热爱和敬业精神；（2）增强学生对安全生产的认识，提高安全意识；（3）培养学生具备节能环保意识，关注可持续发展。
二、教学内容本课程的教学内容主要包括以下几个部分：1.电力系统的基本概念、组成和特点；2.工厂供电系统的配置、设计和运行原则；3.电力线路、变压器、开关设备等主要设施的原理和应用；4.电力系统保护、自动化和节能技术；5.电力系统的调试和维护方法；6.电力系统案例分析。
三、教学方法为实现教学目标，将采用以下教学方法：1.讲授法：传授电力系统的基本概念、原理和应用；2.案例分析法：分析实际工程案例，提高学生解决实际问题的能力；3.实验法：动手实践，熟悉电力系统的运行和维护；4.讨论法：分组讨论，培养学生的团队合作意识和沟通能力。
四、教学资源为实现教学目标，将准备以下教学资源：1.教材：《工厂供电技术》；2.参考书：电力系统相关著作；3.多媒体资料：电力系统运行演示视频、动画等；4.实验设备：电力线路、变压器、开关设备等实验装置。
教学资源将贯穿整个教学过程，支持教学内容和教学方法的实施，丰富学生的学习体验。
五、教学评估本课程的教学评估将采用多元化的评价方式，全面、客观地评价学生的学习成果。
工厂供电课程设计（共5篇）
工厂供电课程设计（共5篇）第一篇：工厂供电课程设计工厂供电课程设计题目：10KV变电站设计——二级负荷防雷接地保护学院：电气工程学院专业班级：姓名：学号：指导老师：摘要：电力系统防雷是供配电工程的重要保护措施，如果发生雷击事故，将造成大面积的停电，严重影响社会生产和人们生活。
供配电系统的防雷保护应从工程设计阶段就认真加以考虑，根据各地的实际情况，采取切实可行的防雷方案，本文简要介绍供配电系统的防雷保护。
雷的设备主要有接闪器和避雷器。
其中，接闪器就是专门用来接受直接雷击（雷闪）的金属物体。
接闪的金属称为避雷针。
接闪的金属线称为避雷线，或称架空地线。
接闪的金属带称为避雷带。
接闪的金属网称为避雷网。
避雷器是用来防止雷电产生的过电压波沿线路侵入变配电所或其它建筑物内，以免危及被保护设备的绝缘。
避雷器应与被保护设备并联，装在被保护设备的电源侧。
当线路上出现危及设备绝缘的雷电过电压时，避雷器的火花间隙就被击穿，或由高阻变为低阻，使过电压对大地放电，从而保护了设备的绝缘。
避雷器的型式，主要有阀式和排气式等。
关键词：架空线防雷保护、变电所（配电所）防雷保护、接地保护目录1、前言.....................................................................5 1.1 10kv变电所简介................................................5 1.2 变压器简介......................................................5 1.2.1 变压器的工作原理.................................5 1.2.2 变压器的分类 (5)1.2.3 变压器故障类型 (6)2、电力负荷计算.........................................................6 2.1电力负荷计算的内容..........................................6 2.2通过电力负荷计算的选择 (6)3、供电线路及变压器台数的选择....................................6 3.1供电线路的选择................................................6 3.2变压器台数的选择.............................................6 3.2.1变压器台数选择的原则..............................6 3.2.2变压器台数选择及原因 (6)4、变电所主接线的选择................................................6 4．1几种接线方式的比较.......................................6 4.1.1单母线接线 (7)4.1.1.1单母线不分段接线........................7 4.1.1.2单母线分段接线...........................7 4.1.2双母线接线 (7)4.1.3桥形接线 (7)4.1.3.1内桥接线.................................8 4.1.3.2外桥接线.................................8 4.2 主接线的选择及原因 (8)5、继电保护装置 (8)6、变压器的保护............................................................8 6.1瓦斯保护.........................................................9 6.1.1轻瓦斯保护................................................9 6.1.2重瓦斯保护................................................9 6.2电流速断保护...................................................9 6.3过电流保护......................................................9 6.4过负荷保护 (9)7、防雷与接地保护…………………………………………………9 7.1变电所的防雷保护………………………………………9 7.1.1变电所遭受雷击的来源及解法…………………10 7.1.2变电所装设避雷针的原则………………………10 7.1.3避雷针与电气设备之间防雷最小距离的确定…10 7.1.4 装设避雷针的有关规定…………………………11 7.2、电力线路的防雷保护.......................................12 7.2.1 输电线路的防雷保护.................................12 7.2.2 配电线路的防雷保护.................................13 7.2.3 电力电缆线路的防雷保护...........................14 7.3、电气设备与电子设备的防雷保护........................15 7.3.1变电所设备的防雷与接地 (15)7.3.2.计算机、通讯等自动化设备的防雷接地......17 7.4、防雷的管理措施 (18)7.4.1 加强线路的维护.................................18 7.4.2 抓线路管理的源头..............................18 结束语.....................................................................19 主接线图 (21)1、前言本次课程设计是继《工厂供电》课程之后一个重要的实践性教学环节，通过把理论知识运用于实践，加深对这门课程的理解和掌握其精髓，通过实践巩固理论知识，实现理论与实践的完美结合，为今后解决实际问题及毕业设计打下坚实的基础。
厂区供电课程设计
厂区供电课程设计一、课程目标知识目标：1. 让学生理解厂区供电系统的基本组成部分及其功能，掌握相关电力设备的工作原理。
2. 使学生掌握厂区供电系统的电气图纸阅读方法，了解各种电气符号和线路表示方法。
3. 帮助学生掌握厂区供电系统的安全操作规程和日常维护保养知识。
技能目标：1. 培养学生运用所学知识分析和解决实际厂区供电问题的能力。
2. 提高学生团队协作能力，学会在项目中进行有效沟通和分工合作。
3. 培养学生动手操作能力，能够正确使用电工工具和仪器进行简单故障排查。
情感态度价值观目标：1. 培养学生热爱电气工程，增强对电工职业的认同感和责任感。
2. 培养学生安全意识，养成遵守电气安全规程的好习惯。
3. 培养学生节能环保意识，关注厂区供电系统的能源利用和环境保护。
课程性质：本课程为实践性较强的专业课，结合理论知识与实践操作，培养学生的专业技能和实际应用能力。
学生特点：学生具有一定的电气基础知识，对厂区供电系统有一定了解，但实践经验不足，需要加强实际操作能力的培养。
教学要求：注重理论与实践相结合，强化实际操作训练，提高学生的专业素养和技能水平。
通过课程学习，使学生能够达到课程目标所要求的知识、技能和情感态度价值观的预期成果。
二、教学内容1. 厂区供电系统概述：包括供电系统的基本组成、工作原理及功能，使学生建立整体概念。
教材章节：第一章 电气工程基础2. 厂区供电系统电气图纸阅读：讲解电气图纸的基本知识，各类电气符号和线路表示方法。
教材章节：第二章 电气图纸与符号3. 厂区供电系统设备及其选型：介绍常见供电设备及其性能参数，如何根据实际需求进行设备选型。
教材章节：第三章 电气设备及其选型4. 厂区供电系统安全操作与维护：讲解安全操作规程，日常维护保养方法及故障处理。
教材章节：第四章 电气设备运行与维护5. 厂区供电系统实践操作：分组进行实际操作，包括电工工具和仪器的使用，简单故障排查等。
教材章节：第五章 实践操作6. 厂区供电系统案例分析：分析典型厂区供电系统案例，提高学生分析和解决问题的能力。
课程设计工厂供电
课程设计工厂供电一、教学目标本课程旨在让学生了解和掌握工厂供电的基本原理和应用，包括电力系统的基本概念、电路理论、电动机的工作原理、电力电子技术以及工厂供电系统的运行和管理等方面的知识。
通过本课程的学习，学生应能够：1.掌握电力系统的基本概念和电路理论，理解电动机的工作原理和电力电子技术的应用。
2.能够分析和解决工厂供电系统中的实际问题，提高学生的实际操作能力和创新能力。
3.培养学生的团队合作意识和责任感，使其能够适应未来的职业发展和社会需求。
二、教学内容本课程的教学内容主要包括以下几个部分：1.电力系统的基本概念：包括电力系统的基本组成部分、电压等级、电力线路和变电站等方面的知识。
2.电路理论：包括电路的基本定律、电路分析方法、电路元件的特性等方面的内容。
3.电动机的工作原理：包括直流电动机和交流电动机的工作原理、电动机的启动和制动等方面的知识。
4.电力电子技术：包括电力电子器件的工作原理、电力电子电路的应用和设计等方面的内容。
5.工厂供电系统的运行和管理：包括工厂供电系统的组成、运行原理、维护和管理等方面的知识。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，包括：1.讲授法：通过教师的讲解，让学生掌握电力系统的基本概念和电路理论，了解电动机的工作原理和电力电子技术的应用。
2.案例分析法：通过分析工厂供电系统中的实际案例，让学生学会分析和解决实际问题。
3.实验法：通过实验操作，让学生深入了解电动机的工作原理和电力电子技术的应用，提高学生的实际操作能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选择一本适合本课程的教材，为学生提供系统的理论知识。
2.参考书：提供一些相关的参考书，帮助学生深入理解课程内容。
3.多媒体资料：制作一些多媒体课件和教学视频，生动形象地展示电动机的工作原理和电力电子技术的应用。
4.实验设备：准备一些实验设备，让学生能够亲自动手进行实验操作，提高实际操作能力。
工厂供电课程设计课设
工厂供电课程设计课设一、教学目标本课程旨在让学生掌握工厂供电的基本原理、电力系统的组成及工作方式、电力设备的选择和应用、电力线路的设计和施工、电力系统的保护和安全等内容。
通过本课程的学习，使学生能够运用所学知识分析和解决工厂供电实际问题，培养学生的实践能力和创新精神。
1.掌握工厂供电的基本原理和电力系统的组成；2.了解电力设备的选择和应用，电力线路的设计和施工；3.熟悉电力系统的保护和安全措施。
4.能够分析和解决工厂供电实际问题；5.具备电力设备安装、调试和维护的能力；6.掌握电力线路的设计和施工方法。
情感态度价值观目标：1.培养学生对工厂供电行业的兴趣和热情；2.增强学生的社会责任感和职业道德观念；3.培养学生团结协作、勇于创新的精神。
二、教学内容本课程的教学内容主要包括以下几个部分：1.工厂供电的基本原理：介绍工厂供电系统的起源、发展及其在工业生产中的重要性。
2.电力系统的组成：讲解发电、输电、变电、配电和用电五个环节，以及各个环节中的主要设备和功能。
3.电力设备的选择和应用：介绍各类电力设备（如变压器、开关设备、保护设备等）的原理、结构和选用方法。
4.电力线路的设计和施工：讲解电力线路的类型、设计原则、施工工艺及验收标准。
5.电力系统的保护和安全：介绍电力系统的保护装置及其作用，以及工厂供电系统的安全操作和维护。
本课程采用多种教学方法，以激发学生的学习兴趣和主动性：1.讲授法：教师通过讲解工厂供电的基本原理、电力系统的组成等理论知识，使学生掌握课程的基本概念。
2.讨论法：针对电力设备的选择和应用、电力线路的设计和施工等实践性问题，学生进行小组讨论，培养学生的实际操作能力。
3.案例分析法：通过分析典型工厂供电案例，使学生了解电力系统的设计和运行过程，提高学生的实际问题解决能力。
4.实验法：安排学生进行工厂供电实验，让学生亲自动手操作，培养学生的动手能力和实践能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将采用以下教学资源：1.教材：选用国内知名出版社出版的《工厂供电》教材，作为学生学习的主要参考书。
工厂供电课程设计豆丁网
工厂供电课程设计豆丁网一、教学目标本节课的教学目标是让学生了解和掌握工厂供电的基本原理和设备，包括电源、变压器、开关、保护装置等，以及它们在工厂供电系统中的作用和应用。
学生应该能够理解工厂供电系统的基本结构和工作原理，能够分析并解决简单的工厂供电问题。
此外，学生应该通过实践操作，掌握如何正确使用电力设备和工具，提高他们的实际操作能力。
学生应该能够根据实际情况，选择合适的电源和设备，设计并搭建一个简单的工厂供电系统。
在情感态度价值观方面，学生应该认识到工厂供电在工业生产和经济发展中的重要性，理解电力安全知识，增强安全意识和责任心。
他们应该对工厂供电系统的工作原理和设备有兴趣，并愿意积极参与实践活动，提高自己的实践能力和创新能力。
二、教学内容本节课的教学内容主要包括工厂供电系统的原理和设备，以及它们的操作和维护。
具体包括以下几个方面：1.电源：介绍工厂供电系统中常用的电源类型，如交流电源和直流电源，以及它们的优缺点和应用场景。
2.变压器：讲解变压器的工作原理和结构，以及如何选择合适的变压器来满足工厂供电的需求。
3.开关和保护装置：介绍开关和保护装置的类型和作用，以及如何正确选择和使用它们来确保电力系统的安全和稳定运行。
4.电力线路和设备：讲解电力线路和设备的安装、维护和故障排除方法，以及如何进行电力系统的调试和优化。
三、教学方法为了提高学生的学习兴趣和主动性，本节课将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
1.讲授法：通过讲解工厂供电系统的原理和设备，让学生了解和掌握基本概念和理论知识。
2.讨论法：通过分组讨论和问题解答，引导学生主动思考和探索工厂供电系统的工作原理和应用问题。
3.案例分析法：通过分析实际案例，让学生了解工厂供电系统的设计和应用，提高他们的实际操作能力。
4.实验法：通过实验操作，让学生亲手搭建和调试工厂供电系统，增强他们的实践能力和创新能力。
四、教学资源为了支持教学内容和教学方法的实施，本节课将选择和准备以下教学资源：1.教材：选用符合教学目标的教材，提供系统的理论知识和实践指导。
工厂供电课程设计8
工厂供电课程设计8一、教学目标本课程的教学目标是让学生掌握工厂供电的基本原理和应用技能。
知识目标包括：了解工厂供电系统的基本组成部分，掌握电力系统的基本概念和电力传输的基本原理；掌握工厂供电系统的运行管理和维护方法。
技能目标包括：能够进行工厂供电系统的设计和计算，能够进行电力设备的安装和调试。
情感态度价值观目标包括：培养学生对工厂供电系统的安全、可靠、高效的意识，培养学生对电力行业的热爱和责任感。
二、教学内容本课程的教学内容主要包括工厂供电系统的基本原理、电力系统的基本概念、电力传输的基本原理、工厂供电系统的运行管理和维护方法、工厂供电系统的设计和计算、电力设备的安装和调试等。
教学内容将按照教材的章节进行安排和进度，确保内容的科学性和系统性。
三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法、实验法等。
讲授法用于传授基本知识和原理，讨论法用于引导学生深入思考和探讨，案例分析法用于分析实际问题和解决方案，实验法用于验证理论和实践操作。
通过多样化的教学方法，提高学生的学习效果和能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，将选择和准备适当的教学资源。
教材将是主要的教学资源，用于提供基本的知识和理论。
参考书将用于提供更多的案例和实践经验。
多媒体资料将用于提供图像、图表和视频等直观的教学资源。
实验设备将用于进行实践操作和实验验证。
通过选择和准备适当的教学资源，提高学生的学习兴趣和实践能力。
五、教学评估本课程的评估方式将包括平时表现、作业和考试等。
平时表现将根据学生在课堂上的参与度、提问和回答问题的表现进行评估。
作业将根据学生提交的练习和项目进行评估。
考试将包括期中和期末考试，考试内容将涵盖课程的所有知识点。
评估方式将客观、公正，能够全面反映学生的学习成果。
六、教学安排本课程的教学安排将合理、紧凑，确保在有限的时间内完成教学任务。
供电工厂课程设计
供电工厂课程设计一、教学目标本节课的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握供电系统的基本原理和组成部分，理解各种电力设备和电路的工作原理及应用。
技能目标要求学生能够分析电力系统故障，并提出解决措施。
情感态度价值观目标要求学生培养对电力工程的兴趣，增强环保意识，认识到电力工程对社会发展的重要性。
通过分析课程性质、学生特点和教学要求，我们将目标分解为具体的学习成果。
学生能够熟练运用所学知识分析实际问题，提高解决实际问题的能力。
同时，培养学生团队合作、创新精神和责任感，为我国电力事业的发展储备优秀人才。
二、教学内容本节课的教学内容主要包括供电系统的基本原理、电力设备的结构和工作原理、电力电路的分析和设计等。
教学大纲按照教材的章节进行安排，具体内容包括：1.第一章：供电系统的基本原理，介绍电力系统的发展历程、组成和功能。
2.第二章：电力设备，讲解发电机、变压器、开关设备等的基本结构和原理。
3.第三章：电力电路，分析电路的基本元件、电压和电流的计算方法。
4.第四章：电力系统故障与保护，介绍故障类型、保护装置及其作用。
三、教学方法为了激发学生的学习兴趣和主动性，本节课采用多种教学方法。
包括：1.讲授法：讲解供电系统的基本原理、电力设备的结构和工作原理。
2.讨论法：分组讨论电力电路的分析和设计方法，提高学生的参与度。
3.案例分析法：分析实际电力系统故障案例，培养学生解决实际问题的能力。
4.实验法：安排课后实验，让学生动手操作，加深对电力设备的理解。
四、教学资源本节课的教学资源包括教材、参考书、多媒体资料和实验设备。
教材选用我国权威出版的《电力工程》教材，内容系统、易懂。
参考书则选取电力工程领域的经典著作，丰富学生的知识体系。
多媒体资料包括电力系统动画、实验视频等，增强学生的直观感受。
实验设备包括发电机、变压器、开关设备等模型，让学生亲身体验电力设备的工作原理。
五、教学评估本节课的评估方式包括平时表现、作业和考试三个部分，以保证评估的客观性和公正性。
工厂供电课程设计完整版
工厂供电课程设计完整版课程简介本课程是针对工厂供电系统设计的一门课程，主要介绍了工厂供电系统的基本原理、设计方法和应用技术。
通过本课程的学习，学员将掌握工厂供电系统的设计流程，了解不同类型的供电系统结构和设备选型原则，掌握供电系统的故障检测与排除方法，并能根据实际情况进行供电系统的优化设计。
一、工厂供电系统概述1.工厂供电系统的定义和作用2.工厂供电系统的组成和分类3.工厂供电系统的运行模式与工作原理二、工厂供电系统设计流程1.工厂供电系统设计的基本流程2.工厂供电系统设计的需求分析3.工厂供电系统设计的技术经济评价4.工厂供电系统设计的总体方案确定5.工厂供电系统设计的详细设计与施工三、工厂供电系统的结构设计1.供电系统的基本结构与原则2.供电变压器的选型与配电方案3.配电柜及其配电回路的设计原则4.出线柜与配电箱的设计方法四、工厂供电系统的设备选型1.电缆与电线的选型与敷设2.开关设备的选型和安装要点3.漏电保护器的选用和安装方法4.防雷设施的选型和布置原则五、工厂供电系统的故障检测与排除1.工厂供电系统常见故障的检测方法2.工厂供电系统故障排除的步骤和技巧3.工厂供电系统的预防性维护与管理六、工厂供电系统的优化设计1.工厂供电系统设计的效率优化方法2.工厂供电系统设计的可靠性优化方法3.工厂供电系统设计的安全性优化方法七、实例分析本章节将通过实际工厂供电系统设计案例的分析，帮助学员更好地理解和应用所学知识。
八、课程作业学员需完成相关的课程设计和实验，以检验对所学知识的掌握程度。
九、课程总结本章节将对整个课程进行总结，并提供进一步学习的建议。
以上是《工厂供电课程设计完整版》的课程大纲和内容概述。
通过本课程的学习，相信学员能够全面理解和掌握工厂供电系统设计的基本原理和方法，为工厂供电系统的运行和维护提供专业支持。
希望本课程能为工厂供电系统设计人员提供一定的参考和指导，使其在实际工作中能够胜任相关工作任务。
工厂供电课程设计6
工厂供电课程设计6一、教学目标本课程的教学目标是让学生掌握工厂供电的基本原理和技能，包括电力系统的基本概念、电力传输和分配的原理、电气设备的选型和安装、电力线路的设计和施工、电气控制系统的设计和调试等。
同时，培养学生对电力工程的兴趣和热情，提高学生的实际操作能力和创新意识。
具体来说，知识目标包括：1.掌握电力系统的基本概念，如电压、电流、功率、电能等。
2.理解电力传输和分配的原理，如线路损耗、变压器的工作原理等。
3.熟悉电气设备的选型和安装，如开关、插座、配电箱等。
4.掌握电力线路的设计和施工，如线路敷设、接线等。
5.了解电气控制系统的设计和调试，如PLC编程、变频器应用等。
技能目标包括：1.能够进行电力系统的分析和计算，如电压降、电流负载分配等。
2.能够进行电气设备的选择和安装，如根据需求选择合适的开关、插座等。
3.能够进行电力线路的设计和施工，如敷设电缆、接线等。
4.能够进行电气控制系统的设计和调试，如编写PLC程序、设置变频器参数等。
情感态度价值观目标包括：1.培养学生对电力工程的兴趣和热情，提高学生对电力行业的认识。
2.培养学生的团队合作意识和沟通能力，提高学生在工程实践中的协调能力。
3.培养学生对工程安全的重视，提高学生在实际操作中的安全意识。
二、教学内容本课程的教学内容主要包括电力系统的基本概念、电力传输和分配的原理、电气设备的选型和安装、电力线路的设计和施工、电气控制系统的设计和调试等。
具体来说，教学大纲如下：1.电力系统的基本概念：介绍电压、电流、功率、电能等基本概念，理解电力系统的组成和作用。
2.电力传输和分配的原理：学习线路损耗、变压器的工作原理等，理解电力传输和分配的过程。
3.电气设备的选型和安装：介绍开关、插座、配电箱等电气设备的选型原则和安装方法。
4.电力线路的设计和施工：学习线路敷设、接线等设计方法和施工技巧。
5.电气控制系统的设计和调试：介绍PLC编程、变频器应用等控制系统的设计和调试方法。
工厂供电技术课程设计
工厂供电技术课程设计概述本课程旨在介绍工厂供电技术的基本知识和设计方法，为电力工程师和相关从业人员提供必要的技术支持。
本课程将涵盖以下的主题：•工厂供电系统的基本概念和原理•工厂供电负载特性分析•工厂供电系统的设计和运行及维护管理措施•工厂供电系统的故障及其处理方法第一章工厂供电系统的基本概念和原理1.1 工厂供电系统的组成工厂供电系统的组成主要包括：电源系统、变配电系统、接地系统、保护系统、配电自动化系统等。
其中，电源系统是指工厂的主要供电设备，主要包括变电站、发电机组、UPS 等。
变配电系统则是通过变压器将电流的电压转换或者变换为其他电压等级，供应给电力负载的电气系统。
1.2 工厂供电系统的原理工厂供电系统的基本原理是基于电力传输和电力转换。
主要通过电力传输将发电机组生成的电力传递到变电站，通过变电站再进行电力转换，将电流的电压转换或者变换为其他电压等级，再经过变压器、变频器等设备进行传输和使用。
第二章工厂供电负载特性分析2.1 工厂供电负载特性工厂供电负载特性主要包括负载容量、负载功率因数、负载稳定性等。
其中，负载容量是指工厂在一定时间内需要消耗的电能量；负载功率因数则是指负载的有功功率和视在功率之间的比值，是衡量负载特性的重要参数。
2.2 工厂供电负载特性分析方法为了更好的了解工厂供电负载特性，设计人员需要采用各种分析方法，如实地观察、理论分析以及实验验证，并基于工业经验等多种因素综合分析。
此外，还需要对负载的容量、功率因数等进行测量，以期达到更加合理的负载特性分析。
第三章工厂供电系统的设计和运行及维护管理措施3.1 工厂供电系统设计工厂供电系统的设计主要包括选址、容量规划、电气设备布局等方面。
其设计深度和广度直接影响了工厂以及生产线的使用效率和安全性。
3.2 工厂供电系统运行及维护管理措施为了确保工厂供电系统的正常运行，必须对其进行维护和管理。
这包括对设备的巡检、保养等常规性工作，以及对设备进行检修、升级、更新等工作。
工厂供电课程设计
工厂供电 课程设计一、课程目标知识目标：1. 让学生掌握工厂供电系统的基本组成、工作原理及关键设备的功能。
2. 使学生了解工厂供电系统中涉及的电气参数，如电压、电流、功率等，并理解它们之间的关系。
3. 让学生掌握工厂供电系统的安全操作规程和日常维护知识。
技能目标：1. 培养学生运用所学的工厂供电知识，分析实际工程案例，并提出合理解决方案的能力。
2. 培养学生动手操作能力，能够进行简单的工厂供电系统线路连接和故障排查。
情感态度价值观目标：1. 培养学生对工厂供电领域的兴趣，激发他们学习相关知识的热情。
2. 培养学生的安全意识，让他们明白遵守操作规程的重要性，形成良好的工作习惯。
3. 引导学生关注能源问题，培养他们的环保意识和责任感。
本课程针对初中年级学生，结合学科特点、学生认知水平和教学要求，将课程目标分解为具体的学习成果。
通过本课程的学习，使学生不仅掌握工厂供电的基础知识，还能提高实际操作能力，培养安全意识和环保意识，为将来的学习和工作打下坚实基础。
二、教学内容1. 工厂供电系统概述：介绍工厂供电系统的基本组成、工作原理及各部分功能，对应教材第一章内容。
- 主要设备及其功能- 供电系统的分类及特点2. 工厂供电系统的电气参数：讲解电压、电流、功率等参数的定义、计算及相互关系，对应教材第二章内容。
- 电气参数的基本概念- 参数的计算方法及应用3. 工厂供电系统的安全操作与维护：阐述安全操作规程、日常维护方法及注意事项，对应教材第三章内容。
- 安全操作规程- 常见故障与排查方法- 日常维护技巧4. 实践操作：安排学生进行工厂供电系统的实践操作，提高动手能力，对应教材第四章内容。
- 线路连接与调试- 故障排查与处理5. 能源与环保：引导学生关注能源问题，培养环保意识，对应教材第五章内容。
- 能源消耗与节能措施- 环保政策与法规教学内容按照教材章节顺序进行组织，注重科学性和系统性。
在教学过程中，教师需根据学生的实际水平和进度，适时调整教学安排，确保学生能够掌握所学知识，达到课程目标。
工厂供电课程设计完整版
工厂供电课程设计完整版工厂供电课程设计完整版一、课程背景和目标：工厂供电是指为工厂提供电力和电能的系统。
随着工业的快速发展和工厂规模的不断扩大，工厂供电系统的重要性也日益突显。
因此，培养一批专业的工厂供电技术人才显得尤为重要。
本课程旨在通过理论教学和实践操作，培养学生掌握工厂供电系统的原理和操作技能，提高学生的综合素质和应用能力。
二、课程内容和方法：1. 课程内容：(1) 工厂供电系统的基本概念和原理；(2) 工厂供电系统的安装和调试；(3) 供电设备的选型和配置；(4) 工厂供电系统的维护与故障排查。
2. 课程方法：(1) 理论教学：通过课堂讲解和案例分析，讲解工厂供电系统的基本概念和原理，培养学生的理论分析能力和问题解决能力。
(2) 实践操作：通过实验操作和设备调试，让学生亲自参与到工厂供电系统的安装和调试过程中，提高其实际应用能力。
三、教学计划：本课程共分六个阶段进行教学，每个阶段的具体内容和进度如下：第一阶段：工厂供电系统基本概念和原理（2周）(1) 工厂供电系统的基本概念和组成部分；(2) 工厂供电系统的工作原理；(3) 工厂供电系统的分类和特点。
第二阶段：工厂供电系统的安装和调试（2周）(1) 工厂供电系统的安装要求和流程；(2) 供电设备的选型和配置；(3) 工厂供电系统的调试步骤和技巧。
第三阶段：供电设备的选型和配置（2周）(1) 各种供电设备的特点和适用范围；(2) 供电设备的选型和配置原则；(3) 工厂供电系统设备的布置和设计。
第四阶段：工厂供电系统的维护与故障排查（2周）(1) 工厂供电系统的维护要求和方法；(2) 常见故障的排查和处理技巧；(3) 维护保养方案的制定和执行。
第五阶段：实验操作和设备调试（2周）(1) 工厂供电系统的实验操作和设备调试；(2) 实验操作中的安全注意事项；(3) 设备调试中的常见问题和解决方法。
第六阶段：综合实训和应用能力提升（2周）(1) 综合实训项目的设计和实施；(2) 学生实操能力的考核和评估；(3) 学生应用能力的提升和改进。
工厂供电系统课程设计
工厂供电系统课程设计一、教学目标本课程的教学目标是让学生掌握工厂供电系统的基本概念、组成、工作原理和设计方法。
通过本课程的学习，学生应能识别和分析工厂供电系统中的各种问题，并运用所学知识进行简单的供电系统设计和优化。
具体来说，知识目标包括：1.掌握工厂供电系统的组成及其功能。
2.理解工厂供电系统的工作原理和设计方法。
3.熟悉工厂供电系统中的主要设备及其参数。
技能目标包括：1.能够分析工厂供电系统的基本问题。
2.能够运用所学知识进行简单的供电系统设计和优化。
3.具备一定的工厂供电系统故障排查和维修能力。
情感态度价值观目标包括：1.培养学生对工厂供电系统的兴趣和好奇心。
2.培养学生严谨的科学态度和团队合作精神。
3.使学生认识到工厂供电系统在工业生产中的重要性，提高学生的社会责任感和使命感。
二、教学内容本课程的教学内容主要包括工厂供电系统的基本概念、组成、工作原理和设计方法。
具体安排如下：1.工厂供电系统的组成及其功能2.工厂供电系统的工作原理3.工厂供电系统的设计方法4.工厂供电系统中的主要设备及其参数5.工厂供电系统的故障排查和维修三、教学方法为了实现本课程的教学目标，我们将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。
具体应用如下：1.讲授法：用于传授工厂供电系统的基本概念、组成、工作原理和设计方法。
2.讨论法：鼓励学生就工厂供电系统中的实际问题进行讨论，培养学生的思维能力和解决问题的能力。
3.案例分析法：通过分析典型的工厂供电系统案例，使学生更好地理解和掌握所学知识。
4.实验法：安排实验室实践环节，让学生亲自动手进行工厂供电系统的搭建和调试，提高学生的实际操作能力。
四、教学资源为了保证本课程的顺利进行，我们将准备以下教学资源：1.教材：选用权威、实用的工厂供电系统教材作为主要教学资源。
2.参考书：提供相关的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的课件、视频等多媒体资料，提高学生的学习兴趣。
工厂供用电课程设计
工厂供用电课程设计一、课程目标知识目标：1. 让学生理解工厂供用电的基本概念，掌握工厂用电系统的组成和功能；2. 使学生掌握电力供应的基本参数，如电压、电流、功率等，并了解它们之间的关系；3. 帮助学生了解工厂供用电系统中的主要设备及其工作原理。
技能目标：1. 培养学生分析工厂供用电系统问题的能力，能针对实际问题提出合理的解决方案；2. 让学生学会使用相关仪器和设备进行工厂供用电系统的监测和维护；3. 提高学生在团队协作中沟通、协调和解决问题的能力。
情感态度价值观目标：1. 培养学生对工厂供用电领域的兴趣，激发他们探索科学技术的热情；2. 增强学生的节能意识，让他们认识到合理使用电力资源的重要性；3. 引导学生关注工厂供用电领域的国家政策和行业标准，培养他们的社会责任感。
本课程针对初中年级学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。
课程设计注重理论知识与实践操作的相结合，旨在帮助学生掌握工厂供用电的基本知识，培养他们在实际操作中解决问题的能力，同时强化情感态度价值观的培养，使学生在学习过程中形成正确的价值观和节能意识。
二、教学内容1. 工厂供用电系统概述- 工厂用电系统的组成与功能- 工厂供用电系统的基本工作原理2. 电力供应基本参数- 电压、电流、功率等参数的概念及相互关系- 电力质量的评价标准3. 主要设备及其工作原理- 发电机、变压器、配电设备的作用及工作原理- 电缆、线路的构成及特点4. 工厂供用电系统监测与维护- 常用监测设备的使用方法- 供用电系统的维护与故障处理5. 节能与环保- 工厂供用电系统的节能措施- 环保政策与行业标准在供用电系统中的应用教学内容根据课程目标进行选择和组织，确保科学性和系统性。
本课程共分为五个部分，分别对应教材的章节内容。
教学大纲明确规定了各部分的教学安排和进度，以便教师有针对性地进行教学设计和实践。
教学内容旨在帮助学生系统地掌握工厂供用电相关知识，提高他们在实际操作中解决问题的能力。

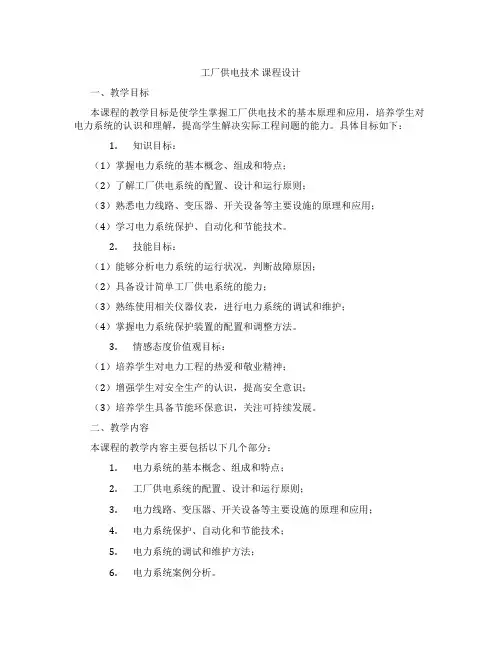

工厂供电技术课程设计
进行设备选型和配置
确定设备需求： 根据工厂供电 需求，确定所 需设备类型和
数量
设备选型：根 据设备需求， 选择合适的设 备型号和品牌
设备配置：根 据设备选型结 果，进行设备
配置和布局
设备安装：按 照设备配置方 案，进行设备
安装和调试
设备验收：对 安装完成的设 备进行验收， 确保设备性能 和功能符合要
确定设计目标：根据 设计任务，确定设计 目标，如提高供电效 率、降低能耗等。
确定设计范围：根据设 计任务和目标，确定设 计范围，如工厂供电系 统的设计、改造等。
确定设计内容：根据 设计任务、目标和范 围，确定设计内容， 如供电系统设计、设 备选型、安装调试等 。
进行供电系统设计
确定供电需求：根据工厂的生产需求， 确定供电系统的容量、电压等级等参数
设计供电方案：根据供电需求，设计供电方 案，包括电源选择、线路布置、设备选型等
计算供电系统参数：根据供电方案，计算供 电系统的各项参数，如电流、电压、功率等
绘制供电系统图：根据供电方案，绘制 供电系统图，包括电源、线路、设备等
编写设计报告：根据供电系统设计，编写设计报 告，包括设计依据、设计过程、设计结果等
工厂供电技术课程设计
汇报人：
目录
课程设计目标
01 课程设计步骤 04 课程设计内容
02 课程设计成果 05 课程设计要求
03
课程设计目标
掌握工厂供电系统基本概念
掌握工厂供电系统的基本原 理和运行方式
熟悉工厂供电系统的维护和 保养方法
了解工厂供电系统的组成和 功能
掌握工厂供电系统的安全操 作规程和注意事项
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 设计任务1.1设计要求要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂的发展，按照安全可靠，技术先进，经济合理的要求，确定变电所的位置与形式，确定变电所主要变压器的台数与容量，类型。
选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护装置，最后按要求写出设计说明书，绘出设计图纸。
1.2设计依据1.2.1工厂总平面图：图1.1 工厂平面图1.2.2工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为4600h，日最大负荷持续时间为6h。
该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。
本厂的负荷统计资料如表1.1所示。
表1.1工厂负荷统计资料1.2.3气象资料本厂所在地区的年最高气温为38℃，年平均气温为23℃，年最低气温为-9℃，年最热月平均最高气温为33℃，年最热月平均气温为26℃，年最热月地下0.8米处平均气温为25℃。
当地主导风向为东北风，年雷暴日数为20。
1.2.4供电电源情况按照工厂与当地供电部门签定的供用电协议规定，本厂可由附近一条10kV的公用电源干线取得工作电源。
该干线的走向参看工厂总平面图。
该干线的导线牌号为LGJ-150，导线为等边三角形排列，线距为2m；干线首端距离本厂约8km。
干线首端所装设的高压断路器断流容量为500MVA。
此断路器配备有定时限过流保护和电流速断保护，定时限过流保护整定的动作时间为 1.7s。
为满足工厂二级负荷要求，可采用高压联络线由邻近的单位取得备用电源。
已知与本厂高压侧有电气联系的架空线路总长度为80km，电缆线路总长度为25km。
1.2.5电费制度本厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制交纳电费。
每月基本电费按主变压器容量为18元/kVA，动力电费为0.9元/Kw.h，照明电费为0.5元/Kw.h。
工厂最大负荷时的功率因数不得低于0.9，此外，电力用户需按新装变压器容量计算，一次性向供电部门交纳供电贴费：6~10VA为800/kVA。
1.2.6地质水文资料本厂所在地区平均海拔500m，地层以砂粘土为主，地下水位为2m。
2 负载计算和无功功率补偿2.1负荷计算2.1.1单组用电设备计算负荷的计算公式主要计算公式有：有功功率（单位KW）P30= Pe·Kd, Kd为系（2-1）无功功率（单位Kvar)Q 30= P30·tanφ（2-2）视在功率(单位KvA)S 3O = P30/cosφ（2-3）计算电流(单位A)I 30 = S30/Un ,Un为用电设备的额定电压（单位为Kv）（2-4）2.1.2多组用电设备计算负荷的计算公式主要计算公式有：有功功率（单位KW）P 30=K∑·p∑P30·i（2-5）式中的∑P30·i 是所有用电设备有功计算负荷P30之和，K∑p是有功负荷计算系数，可取0.85~0.95.无功功率（单位Kvar) ，Q 30=K∑·q∑Q30.i（2-6）式中的∑Q30是所有用电设备无功计算负荷Q30之和，K∑·q是无功负荷计算系数，可取0.9~0.97.视在功率(单位KvA)S 30=(P²30+Q²30)½（2-7）计算电流(单位A)I30=S30/(1.732Un)（2-8）经计算，各厂区及生活区的负荷计算表如下表2.1所示（额定电压取380V)表2.1 机械厂负荷计算表2.2无功功率补偿由上表可知，该厂380V 侧最大负荷时的功率因数是0.77，而供电部门要求该厂10kv 进线侧最大负荷时因数不应低于0.90.考虑到主变压器的无功损耗远大于有功损耗，因此380V 侧最大负荷时因数应稍大于0.90，暂取0.92来计算380V 侧所需无功功率补偿容量：无功补偿的主要作用就是提高功率因数以减少设备容量和功率耗损、稳定电压和提高供电质量，在长距离输电中提高系统输电稳定性和输电能力以及平衡三相负载的有功和无功功率。
Qc=P 30(tan φ1- tan φ2)=812.2[tan(arccos0.77)-tan(arccos0.92)]Kvar 即Qc=370Kvar 选PGJ1型低压自动补偿屏（如图2.1所示），并联电容器为BW0.4-14-3型，采用其方案1（主屏）1台与方案3（辅屏）4台相组合，总共容量84kvar*5=420kvar 。
变压器低压侧的有功计算负荷基本不变，而无功计算负荷'30Q =（727.6-420）kvar=307.6 kvar ，视在功率2'30230'30Q P S+==868.5 kVA ，计算电流NU S I3'30'30==1320 A,功率因数提高为cos 'ϕ='3030S P =0.935。
因此无功补偿后工厂380V 侧和10KV 侧的负荷计算如下表所示：表2.2 无功补偿后工厂的计算负荷集中补偿与分散补偿相结合，以分撒补偿为主；高压补偿与低压补偿相结合，以低压补偿为主；调压与降压相结合；并且与配电网建设改造工程同步规划、设计、施工、同步投运。
无功补偿的主要作用具体体现在：①提高电压质量；②降低电能损耗；③提高发供电设备运行效率；④减少用户电费支出。
无功功率补偿装置：一般用并联电容器的方法来进行功率补偿。
图2.1 PGJ1型低压无功功率自动补偿屏的接线方式3 变电所位置和型式的选择我们的工厂是10kv 以下，变电所的位置应尽量接近工厂的负荷中心，工厂的负荷中心按负荷功率矩法来确定。
以3号厂房负荷中心为原点，建立直角坐标系，然后测出各车间（建筑）和宿舍区负荷点的坐标位置，p1、p2、p3……p10分别代表厂房1、2、3……10号的功率，设定p1、p2……p10并设定p11为生活区的中心负荷，测出其坐标分别是（0，3.2）、（0，1.6）、（0,0）、（2.4，4.8）、（2.4，3.2）、（2.4，1.6）、（2.4，0）、（6.2，3.4）、（5.6，1.9）、（5，0.4）、（8，5.4）如图3-1所示。
而工厂的负荷中心的力矩方程，可得负荷中心的坐标：∑∑=++++++=ii i Px P P P P P x P x P x P x P x )(113211111332211 （3-1） ∑∑=++++++=iii Py P P P P P y P y P y P y P y )(113211111332211 （3-2）把各车间的坐标带入（3-1） （3-2），得到x=3.1，y=2.3由计算结果可知，工厂的负荷中心在6号厂房的东北角。
考虑到周围环境和进出线方便，决定在5号厂房的东侧仅靠厂房建造工厂变电所，器型为附设式。
图3.1 按负荷功率矩法确定负荷中心4 变电所主变压器台数、容量与类型的选择4.1变电所主变压器的选择根据工厂的负荷情况和电源情况，工厂变电所的主变压器考虑有下列两种可供选择的方案：1、装设一台变压器 型号为S9型，由容量根据式30S S T N ≥⋅，T N S ⋅为主变压器容量，S30为总的计算负荷。
SN.T=1000KVA>S30=861.1KVA,即选一台型号为S9-1000/10型低损耗电变压器。
至于工厂的二级负荷所需的备用电源，考虑用临近单位相连的高压联络线来供电。
2、装设二台变压器 型号为S9型，容量根据式由下式选择，即 ⨯≈⋅)7.0~6.0(T N S 900kVA=（540~630）kVA（4-1）)(30 S S T N ≥⋅=(132+160+44.4) kVA=336.4kVA （4-2）因此选择两台S9-630/10型低损耗配电变压器。
至于工厂的二级负荷所需的备用电源，考虑用临近单位相连的高压联络线来供电。
主变压器的联结组号都为Yyn0.4.2变电所主接线方案的选择根据上面考虑的两种主变压器方案可设计出下列两种主接线方案. 4.2.1装设一台主变压器的主接线方案图4-1 装设一台主变压器的主接线方案GG- 1A(J -03GG- 1A(F) -54GG- 1A(F -07GG- 1A(F) -07主变联络（备高压柜4.2.2装设两台主变压器的主接线方案图4-2 装设两台主变压器的主接线方案GG- 1A(F) -113GG- 1A(F) -11GG- 1A(J) -011A(F) -96GG- 1A(F) -07GG- 1A(F) -54主 变 主变 联络 （备用）高压柜列4.3主接线方案的技术经济比较表4-1 主接线方案技术经济比较从上表可以看出，按技术指标，装设两台主变的主接线方案略优于装设一台主变的主接线方案，但按经济指标，则装设一台主变的主接线方案远优于装设两台主变的主接线方案，因此决定采用装设一台主变的主接线方案。
5 短路电流的计算5.1绘制计算电路图5-1 短路计算电路5.2确定短路电流的计算基准设基准容量Sd=100MVA ，基准电压Ud=Uc=1.05UN 。
UC 为短路计算电压，即高压侧Ud1=10.5kv ，Ud2=0.4kv ，则kA kVMVA U S I d d d 5.55.103100311=⨯==（5-10.5kV 0.4kV1）kA kVMVA U S I d d d 1444.03100322=⨯==（5-2）5.3计算短路电路中各元件的电抗标幺值5.3.1电力系统以知电力系统出口断路器的断流容量S OC =500MVA,故 *1X =100MVA/500MVA=0.2 （5-3）5.3.2架空线路查表得LGJ-150线路的电抗X0=0.36Ω/KM,而线路长8km,故6.2)5.10(100)836.0(2202=⨯Ω⨯==*kV MVAU S lx X c d （5-4） 5.3.3电力变压器查表得变压器的短路电压百分值%k U =4.5，故kVAMVAS S U X N d k 10001001005.4100%3⨯==*=4.5（5-5）式中，N S 为变压器的额定容量 因此绘制短路计算等效电路如图5-2所示。
