螺丝压紧力计算公式在机械设计和制造中，螺丝是一种常见的连接件。
螺丝的压紧力是指螺丝在拧紧后对连接件施加的压力，是保证连接件紧固的重要参数。
因此，计算螺丝的压紧力是非常重要的。
本文将介绍螺丝压紧力的计算公式及其相关知识。
螺丝的压紧力与螺纹的摩擦力、螺丝材料的弹性模量、螺丝直径和螺纹间距等因素有关。
一般来说，螺丝的压紧力可以通过以下公式来计算：F = T / K。
其中，F表示螺丝的压紧力，T表示拧紧力矩，K表示螺丝的拉伸系数。
拧紧力矩T可以通过螺丝的螺纹力矩和摩擦力矩之和来计算：T = T1 + T2。
其中，T1表示螺丝的螺纹力矩，T2表示螺丝的摩擦力矩。
螺丝的螺纹力矩T1可以通过以下公式来计算：T1 = K1 Fd。
其中，K1表示螺丝的螺纹摩擦系数，Fd表示螺丝的螺纹直径。
螺丝的摩擦力矩T2可以通过以下公式来计算：T2 = K2 Fd Ff。
其中，K2表示螺丝的摩擦系数，Ff表示螺丝的摩擦力。
螺丝的拉伸系数K可以通过以下公式来计算：K = As / Ac。
其中，As表示螺丝的拉伸面积，Ac表示螺丝的截面积。
通过以上公式，我们可以计算出螺丝的压紧力。
在实际应用中，为了保证连接件的安全可靠，通常会在计算出的压紧力的基础上增加一定的安全系数。
此外，螺丝的材料、螺纹的精度、螺纹的润滑情况等因素也会对压紧力产生影响，因此在实际使用中需要综合考虑这些因素。
除了计算螺丝的压紧力外，还需要注意螺丝的拧紧方式和工具的选择。
一般来说，螺丝的拧紧应该均匀进行，以避免因局部过紧或过松而影响连接件的使用寿命。
此外，选择合适的扭矩扳手和螺丝刀具也是非常重要的，以保证螺丝的拧紧力矩符合设计要求。
总之，螺丝的压紧力是保证连接件紧固的重要参数，通过合理计算和选择合适的工具和方法，可以保证螺丝的压紧力符合设计要求，从而保证连接件的安全可靠。
希望本文对读者在螺丝的设计和使用中有所帮助。

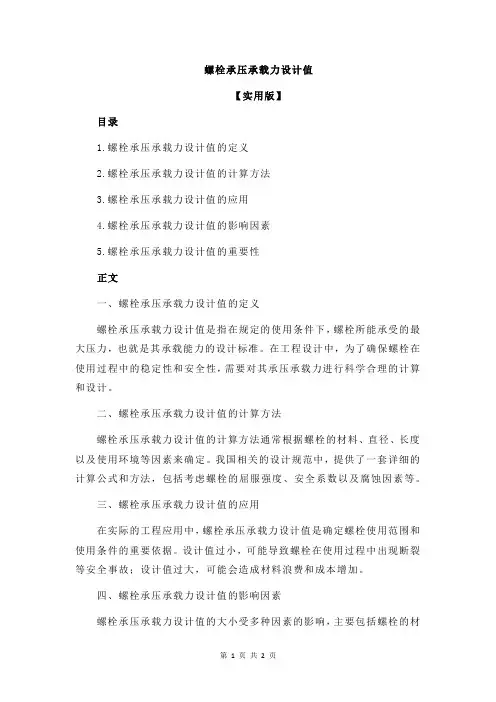

螺栓承压承载力设计值
螺栓承压承载力设计值
【实用版】
目录
1.螺栓承压承载力设计值的定义
2.螺栓承压承载力设计值的计算方法
3.螺栓承压承载力设计值的应用
4.螺栓承压承载力设计值的影响因素
5.螺栓承压承载力设计值的重要性
正文
一、螺栓承压承载力设计值的定义
螺栓承压承载力设计值是指在规定的使用条件下，螺栓所能承受的最大压力，也就是其承载能力的设计标准。
在工程设计中，为了确保螺栓在使用过程中的稳定性和安全性，需要对其承压承载力进行科学合理的计算和设计。
二、螺栓承压承载力设计值的计算方法
螺栓承压承载力设计值的计算方法通常根据螺栓的材料、直径、长度以及使用环境等因素来确定。
我国相关的设计规范中，提供了一套详细的计算公式和方法，包括考虑螺栓的屈服强度、安全系数以及腐蚀因素等。
三、螺栓承压承载力设计值的应用
在实际的工程应用中，螺栓承压承载力设计值是确定螺栓使用范围和使用条件的重要依据。
设计值过小，可能导致螺栓在使用过程中出现断裂等安全事故；设计值过大，可能会造成材料浪费和成本增加。
四、螺栓承压承载力设计值的影响因素
螺栓承压承载力设计值的大小受多种因素的影响，主要包括螺栓的材
料、几何尺寸、使用环境等。
其中，材料的屈服强度和安全性是决定设计值的主要因素。
五、螺栓承压承载力设计值的重要性
正确确定螺栓承压承载力设计值，对于保证螺栓的使用安全和工程的经济性具有重要的意义。
联接螺栓强度计算方法
联接螺栓的强度计算方法连接螺栓的选用及预紧力： 已知条件：螺栓的s ＝730MPa 螺栓的拧紧力矩T=49N.m 2、拧紧力矩：为了增强螺纹连接的刚性、防松能力及防止受载螺栓的滑动，装配时需要预紧。
其拧紧扳手力矩T 用于克服螺纹副的阻力矩T1及螺母与被连接件支撑面间的摩擦力矩T2。
装配时可用力矩扳手法控制力矩。
公式：T=T1+T2=K**d 拧紧扳手力矩T=49N.m其中K 为拧紧力矩系数，为预紧力Nd 为螺纹公称直径mm 其中K 为拧紧力矩系数，为预紧力Nd 为螺纹公称直径mm 摩擦表面状态K 值 有润滑无润滑 精加工表面 0.1 0.12 一般工表面 0.13-0.15 0.18-0.21 表面氧化 0.2 0.24 镀锌 0.18 0.22 粗加工表面-0.26-0.3取K ＝0.28，则预紧力＝T/0.28*10*10-3＝17500N0F 0F 0F 0F承受预紧力螺栓的强度计算： 螺栓公称应力截面面积As （mm ）=58mm 2外螺纹小径d1=8.38mm 外螺纹中径d2=9.03mm 计算直径d3＝8.16mm螺纹原始三角形高度h=1.29mm 螺纹原始三角形根部厚度b=1.12mm紧螺栓连接装配时，螺母需要拧紧，在拧紧力矩的作用下，螺栓除受预紧力F0的拉伸而产生拉伸应力外，还受螺纹摩擦力矩T1的扭转而产生扭切应力，使螺栓处于拉伸和扭转的复合应力状态下。
螺栓的最大拉伸应力σ1(MPa)。
=17500N/58*10-6m 2=302MPa剪切应力：=0.5=151MPa根据第四强度理论，螺栓在预紧状态下的计算应力:=1.3*302=392.6MPa强度条件：=392.6730*0.8=58401sF A σ=1σ≤()2031tan 216v Td F T W dϕρτπ+== 1.31ca σσ≈[]211.34F ca dσσπ=≤预紧力的确定原则：拧紧后螺纹连接件的预紧应力不得超过其材料的屈服极限的80%。
螺栓连接计算公式总结
螺栓连接计算公式总结螺栓连接是机械设计中常见的一种连接方式，其主要计算公式可以总结如下：1.螺栓直径与被连接件孔径的配合关系设计有预紧力的螺栓连接，如需要拆卸，则螺栓直径应与被连接件的孔径有一定配合关系。
一般可按下列公式计算：d ≤ D -（1~1. 5）S其中 d为螺栓直径；D为被连接件的孔径；S为配合安全系数，轻型为1.0~1.1，重型为1.1~1.2。
2.螺栓承载能力的计算螺栓的承载能力应按下式计算：N ≤ Ψ·Σmiu·d²/4×[σ]其中 N为螺栓所受的剪切力及拉力之和（N）；Ψ为接头系数，由试验方法确定，一般可取0.6~0.7；Σmiu为各被连接件（钢板）的抗剪面积（对粗制螺栓取miu=mi+0.175mi，其中mi为被连接件（钢板）的重量（kg），对精制螺栓则取miu=mi；d为螺栓直径（m）；[σ]为螺栓材料的许用应力（MPa）。
3.拧紧螺栓所需的轴向力的计算拧紧螺栓所需要施加的轴向力可按下式计算：Fj=π·d·Σmp·d/4×[σ]其中 Fj为拧紧螺栓所需要施加的轴向力（N）；d为螺栓直径（m）；Σmp为各被连接件接触部位的预紧面上的正应力的合力（N/㎡），一般可取Σmp=(0.7~1.0)σs；[σ]为螺栓材料的许用应力（MPa）。
4.装配时的顶紧力的计算装配时的顶紧力可按下式计算：Fk=π·d·(Pmax-Pmin)/[d×(2~3)×(σs-σb)]其中 Fk为装配时的顶紧力（N）；d为螺栓直径（m）；Pmax为预紧时所需的最小顶紧力（N）；Pmin为预紧时所需的最大顶紧力（N）；σs为螺栓材料的屈服极限（MPa）；σb为螺栓材料的强度极限（MPa）。
一般情况下取预紧应力的中间值。
要求装配后获得准确预紧力，最好使顶紧力小于或等于设计计算值。
根据顶紧力乘以相应的保险系数即为需要的拧紧力。
承压高强螺栓的连接计算
承压型高强螺栓的连接计算
（1） 受剪连接
抗剪：
b v 2v b v )4/(p n f d N ⋅⋅=≤P µv 0.9n 1.3×
抗压：
b c min b c f t d N ⋅Σ⋅=；},{min b c b v b vmin N N N β=
要求：
vmax N ≤b vmin N
其中：
v n ——剪切面数；
d ——螺栓直径；当剪切面在螺纹处时，取螺栓的有效直径； b v f ——螺栓抗剪设计强度；
min t Σ——被连接板中受力一侧的总厚度的较小值； b c f ——螺栓承压设计强度 螺栓的有效直径：t d d e 32413−
=，其中t 是螺距； （2） 螺栓杆轴方向受拉的连接
t N ≤0.8P
（3） 同时承受剪力和杆轴方向拉力的连接
2b t t 2b v v )()(N N N N +≤1 且 v N ≤ 1.2/b c N
其中：t v ,N N ——每个承压型高强螺栓所受剪力和拉力；
b c b t b v ,,N N N ——螺栓的抗剪、抗拉和承压承载力设计值。
（4） 强度折减系数
当受力一边螺栓分布长度0115d l >时，会出现较严重的传力不均匀现 象，故采用强度折减系数对螺栓的承载能力进行折减
011501.1d l −=β 当0160d l >时， 取0.7=β。
这样，设计计算时，对受力最大的
螺栓检验max N ≤{}b c b v ,min N N ⋅β。
螺栓连接的构造和计算
三、螺栓连接的构造和计算(一)螺栓的种类在钢结构中应用的螺栓有普通螺栓和高强度螺栓两大类。
普通螺栓又分A级、B级(精制螺栓)和C级(粗制螺栓)两种。
高强度螺栓按连接方式分为摩擦型连接和承压型连接两种。
此外，还有用于钢屋架和钢筋混凝土柱或钢筋混凝土基础处的锚固螺栓(简称锚栓)。
A、B级螺栓采用5.6级和8.8级钢材，C级螺栓采用4.6级和4.8级钢材。
高强度螺栓采用8.8级和10.9级钢材。
10.9级中10表示钢材抗拉极限强度为f u=1000N／mm2，0.9表示钢材屈服强度f y=0.9f u，其他型号以此类推。
锚栓采用Q235或Q345钢材。
A级、B级螺栓(精制螺栓)由毛坯经轧制而成，螺栓杆表面光滑，尺寸较准确，螺孔需用钻模钻成，或在单个零件上先冲成较小的孔，然后在装配好的构件上再扩钻至设计孔径(称I类孔)。
螺杆的直径与孔径间的空隙甚小，只容许0.3mm左右，安装时需轻轻击人孔，既可受剪又可受拉。
但A级、B级螺栓(精制螺栓)制造和安装都较费工，价格昂贵，在钢结构中只用于重要的安装节点处，或承受动力荷载的既受剪又受拉的螺栓连接中。
C级螺栓(粗制螺栓)用圆钢辊压而成，表面较粗糙，尺寸不很精确，其螺孔制作是一次冲成或不用钻模钻成(称Ⅱ类孔)，孔径比螺杆直径大1--2mm，故在剪力作用下剪切变形很大，并有可能个别螺栓先与孔壁接触，承受超额内力而先遭破坏。
由于c级螺栓(粗制螺栓)制造简单，价格便宜，安装方便，常用于各种钢结构工程中，特别适宜于承受沿螺杆轴线方向受拉的连接、可拆卸的连接和临时固定构件用安装连接中。
如在连接中有较大的剪力作用时，考虑到这种螺栓的缺点而改用支托等构造措施以承受剪力，让它只受拉力以发扬它的优点。
C级螺栓亦可用于承受静力荷载或间接动力荷载的次要连接中作为受剪连接。
对直接承受动力荷载的螺栓连接应使用双螺帽或其他能防止螺栓松动的有效措施。
(二)普通螺栓的计算和构造1．普通螺栓连接的工作性能和破坏情况普通螺栓连接按螺栓传力方式，可分为受拉螺栓、受剪螺栓和受拉兼受剪螺栓三种。
连接件受力经验计算公式
连接件受力经验计算公式
1. 螺栓连接
- 轴向受力:F=π/4*d^2*σ
其中,F为轴向受力(N),d为螺栓公称直径(mm),σ为许用应力(MPa)。
- 剪切受力:F=0.6*π/4*d^2*τ
其中,F为剪切受力(N),d为螺栓公称直径(mm),τ为许用剪切应力(MPa)。
2. 焊缝连接
- 角焊缝受力:F=0.707*l*a*τ
其中,F为受力(N),l为焊缝长度(mm),a为腿长(mm),τ为许用剪切应力(MPa)。
- 对接焊缝受力:F=π/4*d^2*σ
其中,F为受力(N),d为焊缝直径(mm),σ为许用拉伸应力(MPa)。
3. 键连接
- 平键受力:F=d*l*p*τ
其中,F为受力(N),d为键宽(mm),l为键长(mm),p为键高(mm),τ为许用剪切应力(MPa)。
- 垫圈受力:F=π/4*d^2*σ
其中,F为受力(N),d为垫圈外径(mm),σ为许用压力(MPa)。
4. 销连接
- 剪切受力:F=π/4*d^2*τ
其中,F为剪切受力(N),d为销直径(mm),τ为许用剪切应力(MPa)。
- 压力受力:F=d*l*p
其中,F为压力受力(N),d为销直径(mm),l为销长(mm),p为许用压力(MPa)。
以上公式是基于经验和理论推导得出的,在实际应用中还需要考虑各种安全系数、工艺条件和使用环境等因素,对计算结果进行适当调整。
同时,对于一些特殊情况或复杂载荷工况,可能需要采用有限元分析等更精确的计算方法。
联接螺栓强度计算方法
联接螺栓的强度计算方法一．连接螺栓的选用及预紧力：1、已知条件：螺栓的s＝730MPa 螺栓的拧紧力矩T=49N.m2、拧紧力矩：为了增强螺纹连接的刚性、防松能力及防止受载螺栓的滑动，装配时需要预紧。
其拧紧扳手力矩T用于克服螺纹副的阻力矩T1及螺母与被连接件支撑面间的摩擦力矩T2。
装配时可用力矩扳手法控制力矩。
公式：T=T1+T2=K*F* d拧紧扳手力矩T=49N.m其中K为拧紧力矩系数，F为预紧力N d为螺纹公称直径mm其中K为拧紧力矩系数，F为预紧力N d为螺纹公称直径mm摩擦表面状态K值有润滑无润滑精加工表面0.10.12一般工表面0.13-0.150.18-0.21表面氧化0.20.24镀锌0.180.22粗加工表面-0.26-0.3取K＝0.28，则预紧力F＝T/0.28*10*10-3＝17500N3、承受预紧力螺栓的强度计算：螺栓公称应力截面面积As（mm）=58mm2外螺纹小径d1=8.38mm外螺纹中径d2=9.03mm计算直径d3＝8.16mm 螺纹原始三角形高度h=1.29mm 螺纹原始三角形根部厚度b=1.12mm紧螺栓连接装配时，螺母需要拧紧，在拧紧力矩的作用下，螺栓除受预紧力F0的拉伸而产生拉伸应力外，还受螺纹摩擦力矩T1的扭转而产生扭切应力，使螺栓处于拉伸和扭转的复合应力状态下。
螺栓的最大拉伸应力σ1(MPa)。
1sF A σ==17500N/58*10-6m 2=302MPa 剪切应力：=0.51σ=151 MPa根据第四强度理论，螺栓在预紧状态下的计算应力: =1.3*302=392.6 MPa强度条件：=392.6≤730*0.8=584预紧力的确定原则：拧紧后螺纹连接件的预紧应力不得超过其材料的屈服极限s σ的80%。
4、 倾覆力矩倾覆力矩 M 作用在连接接合面的一个对称面内，底板在承受倾覆力矩之前，螺栓()2031tan 216v Td F T W dϕρτπ+== 1.31ca σσ≈[]0211.34F ca d σσπ=≤已拧紧并承受预紧力F 0。
螺栓扭矩与压力的计算公式
螺栓扭矩与压力的计算公式在机械加工和工程设计领域中，螺栓的紧固工艺是非常重要的环节，而正确计算螺栓 tighten 方需要扭矩和压力两个重要参数。
本文将介绍螺栓扭矩与压力的计算公式及其应用。
1. 螺栓扭矩计算公式螺栓紧固时，需要正确描述扭矩值，以确保螺栓的紧固程度符合要求。
通常，螺栓的扭矩计算公式如下：$T = K \\times F \\times D$其中，T是螺栓的扭矩，单位为牛顿米（N·m）；K是材料系数，F是摩擦力，D是螺栓的直径。
在实际工程中，不同类型和规格的螺栓需要不同的计算公式和参数值，工程师们需要综合考虑多个因素来确定最合适的扭矩数值。
此公式也可以根据实际情况进行调整以获得更加准确的结果。
2. 螺栓压力计算公式除了扭矩外，螺栓的紧固还需要考虑压力的影响。
压力是指螺栓在紧固过程中受到的力，也是衡量螺栓紧固程度的重要指标。
螺栓压力的计算公式如下：$P = \\frac{F}{A}$其中，P是螺栓的压力，单位为帕斯卡（Pa）；F是螺栓的预紧力，A是螺栓的受力面积。
通过计算螺栓的压力，工程师可以更好地控制螺栓的紧固过程，确保其在承受外部载荷时能够达到设计要求。
3. 应用实例为了更好地理解螺栓扭矩与压力的计算公式，以下举一个简单的实例来说明：假设某工程需要使用直径为10毫米的螺栓将两块钢板固定在一起，螺栓的预紧力为1000牛顿，摩擦力系数为0.2。
根据上述公式，可计算出该螺栓的扭矩和压力数值，从而确保紧固效果符合设计要求。
4. 结论螺栓的紧固工艺是机械加工和工程设计中不可或缺的一环，正确计算螺栓的扭矩和压力是确保螺栓紧固效果的关键。
通过本文介绍的计算公式，工程师们可以更好地控制螺栓的紧固过程，提高工程设计质量和安全性。
以上便是关于螺栓扭矩与压力的计算公式的介绍，希望能对您有所帮助。
母排搭接螺栓计算表
螺纹规格 M8 M10 M12 M14 M16 M18 M20 M24 M27 M30 M33 M36 M39 M42 M48 M52 M56 M60 M64 M68 M72 M76 M80 M90 M100
螺距 1.25, 1.5, 1.75, 2, 2, 2.5, 2.5, 3, 3, 3.5, 3.5, 4, 4, 4.5, 5, 5, 5.5, (5.5), 6, 6, 6, 6, 6, 6， 6,
标准螺栓力矩计算
螺栓直径d=M 螺距P= 性能等级= 螺栓材料 螺栓的公称应力截面积As= 螺栓的拧紧力矩T= 螺栓的保证载荷= 性能等级为12.9时螺栓的保证载荷= 螺栓的预紧力F0= 螺栓的拧紧力矩系数K= 8 1.25 8.8 碳素钢 36.6 22 21233 35510 12740 0.22 mm2 N.m N N ～ ～ 14863 0.17 N F0= 16538.447 mm mm
1,0.75,(0.5) 1.25,1,0.75,(0.5) 1.5,1.25,1,(0.75),(5) 1.5,(1.25),1,(0.75),(0.5) 1.5,1,(0.75),(0.5) 2,1.5,1,(0.75),(0.5) 2,1.5,1,(0.75),(0.5) 2,1.5,1,(0.75) 2,1.5,1,(0.75) (3),2,1.5,1,(0.75) (3),2,1.5,(1),(0.75) 3,2,1.5,(1) 3,2,1.5,(1) (4),3,2,1.5,(1) (4),3,2,1.5,(1) (4),3,2,1.5,(1) 4,3,2,1.5,(1) 4,3,2,1.5,(1) 4,3,2,1.5,(1) 4,3,2,1.5,(1) 4,3,2,1.5,(1) 4,3,2,1.5,(1) 4,3,2,1.5,(1) 4,3,2,(1.5) 4,3,2,(1.5)
挤出机螺杆压强计算公式
挤出机螺杆压强计算公式
压强的计算公式是p=F/S，压强的单位是帕斯卡，符号是Pa。
物体所受的压力与受力面积之比叫做压强，压强用来比较压力产生的效果，压强越大，压力的作用效果越明显。
液体对容器内部的侧壁和底部都有压强，压强随液体深度增加而增大。
液体内部压强的特点是液体由内部向各个方向都有压强;压强随深度的增加而增加；在同一深度，液体向各个方向的压强相等;液体压强还跟液体的密度有关，液体密度越大，压强也越大。
液体内部压强的大小可以用压强计来测量。
挤出机无论是单螺杆还是双螺杆，提到挤出量就必须要说明两个概念，一是理论极限挤出量，二是实际挤出量。
理论极限挤出量的算法是：通过螺杆几何学计算（机筒内部空间的横截面积-螺杆横截面积=流道横截面积）乘以加料段大导程螺纹元件的导程再乘以主机转速，都用标准单位，得到的就是在这个转速下的理论极限挤出量。
实际挤出量是不需要计算的，一般来说都是计量喂料，挤出量就是你设置的喂料量。
挤出机的加卸载压力有一个上下限值，即加载压力和卸载压力范围不能小于0.08mpa，小过这个范围你是无法调节的。
对于定频空压机的加卸载压力最好保持在0.1mpa的范围。
如果你需要的压力为0.7mpa，那么你的加载压力可以设定为0.7mpa而卸载压力最好是0.8mpa，这样你的用气压力最低就是0.7mpa了，从而也不会使机器频繁的加卸载了。
螺纹承受压力极限计算公式
螺纹承受压力极限计算公式螺纹连接是一种常见的机械连接方式，它广泛应用于工程领域的各种设备和结构中。
在使用螺纹连接时，我们需要考虑螺纹的承载能力，以确保连接的安全可靠。
螺纹承受压力极限计算公式是一种用于计算螺纹连接承载能力的方法，它可以帮助工程师们合理设计螺纹连接，以满足工程需求。
螺纹承受压力极限计算公式通常包括以下几个要素，螺纹的尺寸、材料的强度、载荷的大小等。
在实际工程中，我们可以根据螺纹的尺寸和载荷的大小，通过计算公式来确定螺纹连接的承载能力，从而保证连接的安全可靠。
螺纹承受压力极限计算公式的一般形式如下：P = σs As。
其中，P表示螺纹连接的承载能力，单位为N；σs表示螺纹材料的抗拉强度，单位为N/mm^2；As表示螺纹的有效截面积，单位为mm^2。
在实际应用中，螺纹的有效截面积As可以根据螺纹的尺寸和形状来计算。
对于常见的螺纹连接，我们可以根据标准螺纹的尺寸和形状，通过相关公式来计算螺纹的有效截面积。
而螺纹材料的抗拉强度σs通常可以通过材料的力学性能参数来确定。
除了上述一般形式的计算公式外，针对不同类型的螺纹连接，还存在一些特定的计算公式。
例如，对于内螺纹连接，我们可以根据内螺纹的尺寸和载荷的大小，使用特定的计算公式来确定其承载能力。
而对于螺柱连接、螺钉连接等不同类型的螺纹连接，也存在相应的承载能力计算公式。
在使用螺纹承受压力极限计算公式时，我们需要注意以下几点：首先，需要准确获取螺纹的尺寸和形状参数，以确保计算的准确性。
通常情况下，我们可以通过螺纹规格书或相关标准来获取螺纹的尺寸和形状参数。
其次，需要准确获取螺纹材料的抗拉强度参数，以确保计算的准确性。
通常情况下，我们可以通过材料的力学性能参数来获取螺纹材料的抗拉强度参数。
最后，需要根据实际工程需求来确定载荷的大小，以确保螺纹连接的安全可靠。
在确定载荷的大小时，我们需要考虑到工程中的各种静载荷、动载荷、冲击载荷等因素。
总之，螺纹承受压力极限计算公式是一种用于计算螺纹连接承载能力的方法，它可以帮助工程师们合理设计螺纹连接，以确保连接的安全可靠。
螺栓连接的强度计算
强度条件验算公式：
设计公式：
分析：由上式可知，当f=0.2,i=1,KS=1则QP=5R，说明这种联接螺栓直径大，且在冲击振动变载下工作极不可靠
为增加可靠性，减小直径，简化结构，提高承载能力
可采用如下减载装置： 减载销 减载套筒 减载键
2、铰制孔螺栓联接——防滑动
特点：螺杆与孔间紧密配合，无间隙，由光杆直接承受挤压和剪切来传递外载荷R进行工作
1、防松目的
01
开槽螺母与开口销，圆螺母与止动垫圈，弹簧垫片，轴用带翅垫片，止动垫片，串联钢丝等
2）机械防松：
自锁螺母——螺母一端做成非圆形收口或开峰后径面收口，螺母拧紧后收口涨开，利用收口的弹力使旋合螺纹间压紧
弹簧垫圈
01
02
开槽螺母
与开口销
永久防松：端铆、冲点、点焊
化学防松——粘合 圆螺母 与止动垫圈 串联钢丝
扳手拧紧力矩——T=FH·L,
拧紧时螺母：T=T1+T2 T——拧紧力矩 T1——螺纹摩擦阻力矩 T2——螺母端环形面与被联接件间的摩擦力矩
FH—作用于手柄上的力，L——力臂
一般 K=0.1~0.3
——拧紧力矩系数
由于直径过小的螺栓，容易在拧紧时过载拉断，所以对于重要的联接不宜小于M10~M14
材料 螺栓级别: 点后数字为 螺母级别:
螺母、螺栓强度级别：
1）根据机械性能，把栓母分级并以数字表示，此乃强度级别
带点数字表示 ， 点前数字为 注意：选择对螺母的强度级别应低于螺栓材料的强度级别，螺母的硬度稍低于螺栓的硬度（均低于20~40HB）
2）所依据机械性能为抗拉强度极限σBmin和屈服极限σSmin
作图，为了更明确以简化计算（受力变形图） 设：材料变形在弹性极限内，力与变形成正比
螺栓连接的计算方法
承压型 —— 连接件间允许相互滑动。传力开始 时在标准荷载作用下动连接件间无滑动，剪力由摩 擦力和螺杆抗剪共同传递。但当荷载很大时，连接 件间有较大塑性变形。接近破坏时，连接件间有相 对滑动，摩擦只起推迟滑移作用。剪力由螺杆传递， 其特点与普通螺栓相同。因此，有与普通螺栓相同 的极限状态 — 螺栓剪坏，孔壁挤压坏，构件被拉断。 变形大，不适于受动荷载的连接。
o
1
P=768kN
一个摩擦型高强螺栓的抗剪设计承载力按式（3-55） 并引入后计算， b Nv = 0.9nt(P-1.25Nt) =0.89×0.9×1×0.45(155-1.25×48)=34kN 一个螺栓承受的剪力 b Nv=V/n=665/16=41.6kN＞Nv = 34kN (不可)
(2).构件净截面强度验算
N
+ + N+ + + + + + + + + +
N
N
N′
N′
A
孔前传力分析
N n1 N (1 0.5 ) f An n An
受剪连接计算 一个螺栓抗剪承载力 连接所需螺栓数
n N b NV
b NV 0.9nf μ P
净截面强度：考虑50％孔前传力
N, n1 N σ ＝ ＝（ 1 0.5 ） f An n An
高强螺栓群在扭矩作用下的计算公式与普通螺 栓同。高强螺栓的直径系列、连接中螺栓的排列及 有关构造要求与普通螺栓同。
V=60KN,选用10.9级M20摩擦型高强螺栓，钢材选用 Q235钢，接触面采用喷砂处理。验算此连接强度
e=300
改用M22，孔24，P=190kN，于是=0.906，这样： b Nv = 0.9nt(P-1.25Nt) =0.906×0.9×1×0.45(190-1.25×48)=48kN b Nv=41.6kN＜Nv = 48kN (可)
(整理)联接螺栓强度计算方法
联接螺栓的强度计算方法一．连接螺栓的选用及预紧力：1、已知条件：螺栓的 s＝730MPa 螺栓的拧紧力矩T=49N.m2、拧紧力矩：为了增强螺纹连接的刚性、防松能力及防止受载螺栓的滑动，装配时需要预紧。
其拧紧扳手力矩T用于克服螺纹副的阻力矩T1及螺母与被连接件支撑面间的摩擦力矩T2。
装配时可用力矩扳手法控制力矩。
公式：T=T1+T2=K*F* d拧紧扳手力矩T=49N.m其中K为拧紧力矩系数，F为预紧力N d为螺纹公称直径mm其中K为拧紧力矩系数，F为预紧力N d为螺纹公称直径mm取K＝0.28，则预紧力F＝T/0.28*10*10-3＝17500N3、承受预紧力螺栓的强度计算：螺栓公称应力截面面积As（mm）=58mm2外螺纹小径d1=8.38mm外螺纹中径d2=9.03mm计算直径d3＝8.16mm螺纹原始三角形高度h=1.29mm 螺纹原始三角形根部厚度b=1.12mm紧螺栓连接装配时，螺母需要拧紧，在拧紧力矩的作用下，螺栓除受预紧力F0的拉伸而产生拉伸应力外，还受螺纹摩擦力矩T1的扭转而产生扭切应力，使螺栓处于拉伸和扭转的复合应力状态下。
螺栓的最大拉伸应力σ1(MPa)。
1sF A σ==17500N/58*10-6m 2=302MPa 剪切应力：=0.51σ=151 MPa根据第四强度理论，螺栓在预紧状态下的计算应力: =1.3*302=392.6 MPa强度条件：=392.6≤730*0.8=584预紧力的确定原则：拧紧后螺纹连接件的预紧应力不得超过其材料的屈服极限s σ的80%。
4、 倾覆力矩倾覆力矩 M 作用在连接接合面的一个对称面内，底板在承受倾覆力矩之前，螺栓已拧紧并承受预紧力F 0。
作用在底板两侧的合力矩与倾覆力矩M 平衡。
()2031tan 216v Td F T W dϕρτπ+== 1.31ca σσ≈[]0211.34F ca d σσπ=≤已知条件：电机及支架总重W1=190Kg ，叶轮组总重W2=36Kg ，假定机壳固定，电机及支架、叶轮组重心到机壳左侧结合面L=194mm. 考虑冲击载荷，倾翻力矩M 为：M=W1*(1+6.7)*0.22-W2*(1+6.7)*0.118=190*7.7*0.22-36*7.7*0.118=319.64N.m L1=0.258m L2=0.238m L3=0.166 L4=0.099m螺栓最大工作载荷：12222112233442222ML Fa i L i L i L i L =+++ 2222319.64x0.2582x1x0.2582x2x0.2382x2x0.1662x2x0.099Fa =+++ =167.26N式中：M ……螺栓组承受的总倾覆力矩（N.m ） i ……每行螺栓数量L ……螺栓到接合面对称轴到距离(m)； z ……螺栓数量；5、 承受预紧力和工作载荷联合作用螺栓的强度计算： 螺栓的最大拉力F=0F (1/12)c c c Fa ++＝17500＋0.3*167.26＝17550N螺栓的最大拉伸应力σ2(MPa)。
