防爆等级Exib
防爆设备等级划分标准
防爆设备等级划分标准
防爆设备的等级划分标准通常基于国际电工委员会（IEC）发布的IEC标准，其中主要有以下等级划分：
1. 防爆设备等级 Ex d（防爆密封）：这些设备采用防爆密封结构，能够抵御爆炸或火花扩散至设备内部，并能防止气体等可燃物进入或从设备内部排出，有效防止爆炸蔓延。
2. 防爆设备等级 Ex e（增安型）：这些设备在设备内部为电气元件提供加固保护，进一步减少火花和高温产生的风险，降低爆炸概率。
3. 防爆设备等级 Ex i（隔爆型）：这些设备在设备内部增设隔爆壳，并以隔爆骨架防止火花扩散，有效隔离设备内部和外部的爆炸源。
4. 防爆设备等级 Ex n（非发火型）：这些设备通过限制电气能量、表面温度和火花产生的速度来防止可燃物爆炸，确保设备在正常运行状态下没有产生爆炸危险。
5. 防爆设备等级 Ex p（防爆联锁型）：这些设备通过特殊的结构和电气接触设计，可以确保设备在正常运行状态下不会产生火花并避免爆炸。
根据不同的应用环境和要求，防爆设备还有几个附加标志，用于指示设备的适用范围和详细特征：
1. G：表示适用于含有可燃性气体的环境；
2. D：表示适用于含有可燃性粉尘的环境；
3. IA/IIB/IIC：表示设备适用于不同等级的可燃性气体（IA为最高等级）；
4. T1-T6：表示设备的温度等级，用于指示设备在正常运行状态下的表面温度范围。
以上是一般情况下常见的防爆设备等级划分标准。
不同国家和地区可能会根据本地法规和标准进行适应性调整和补充。
防爆等级E ib
防爆等级E x i bⅡB T是什么意思？Ex是防爆电气产品的标志，ib是可以应用于一区二区的本质安全型电气产品，ⅡB是可以应用于ⅡB类气体与空气形成的爆炸性混合物环境中，防爆等级划分，主要分为I类（矿用）、II类（厂用）。
其中II类又分为：IIA、IIB、IIC（安全级别：A<B<C)T是温度组别,T4是指设备表面温度不超过135度,T6安全级别最高,也就是设备表面温度越低越好。
综合来说就是本防爆产品为可用于ⅡB类气体的一区二区，设备表面温度不超过135度的本质安全型防爆电气产品。
淀粉粉尘被引燃的最大温度：410℃～430℃名词解释：1、T：爆炸性环境用电气设备按其最高表面温度划分为T1-T6组别交换机，光端机，等弱电电子设备的标准一般设为T6；2 ia 等级：在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物的电气设备。
正常工作时，安全系数为 2.0；一个故障时，安全系数为 1.5；二个故障时，安全系数为 1.0 。
注：有火花的触点须加隔爆外壳、气密外壳或加倍提高安全系数。
ib 等级：在正常工作和一个故障时不能点燃爆炸性气体混合物的电气设备。
正常工作时，安全系数为 2.0 ；一个故障时，安全系数为 1.5 。
正常工作时，有火花的触点须加隔爆外壳或气密外壳保护，并且有故障自显示的措施，一个故障时安全系数为 1.0 。
EExd：是指将爆炸包起来的意思弱电设备自我感觉防爆等级是ia？3、Ⅰ类是矿类，Ⅱ类是厂用类。
Ⅱ类又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件；ⅡC可适用于ⅡA、ⅡB的使用条件。
4、1、国际电工委员会/欧洲电工委员会划分的危险区域的等级分类0区（Zone 0）：易爆气体始终或长时间存在；连续地存在危险性大于1000小时/每年的区域；1区（Zone 1）：易燃气体在仪表的正当工作过程中有可能发生或存在；断续地存在危险性10~1000小时/每年的区域；2区（Zone 2）：一般情形下，不存在易燃气体且即使偶尔发生，其存在时间亦很短；事故状态下存在的危险性0.1~10小时/每年的区域；5、ⅡA、ⅡB、ⅡC类的区别：气体组别注:中国GB3836标准规定ⅡC级最小点燃能量为19微焦耳,ⅡA级最小点燃能量为200微焦耳。

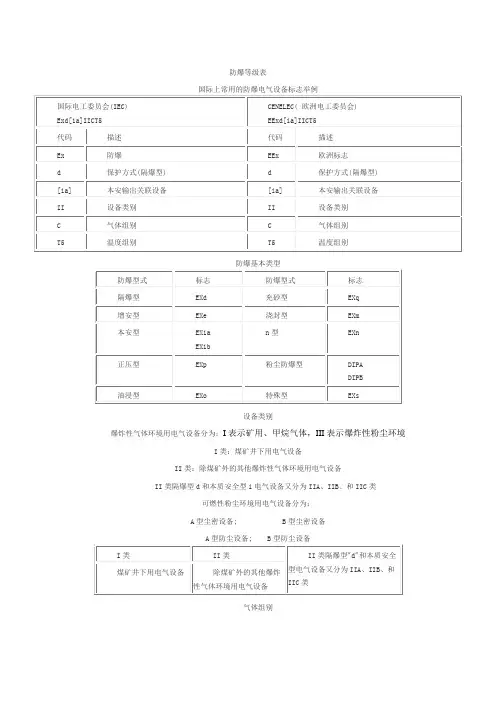

防爆等级表
国际上常用的防爆电气设备标志举例
国际电工委员会(IEC)
Exd[ia]IICT5
CENELEC( 欧洲电工委员会)
EExd[ia]IICT5
代码
描述
代码
描述
Ex
防爆
EEx
欧洲标志
d
保护方式(隔爆型)
d
保护方式(隔爆型)
[ia]
本安输出关联设备
[ia]
本安输出关联设备
II
设备类别
II
设备类别
C
气体组别
C
气体组别
T5
温度组别
T5
温度组别
防爆基本类型
防爆型式
标志
防爆型式
标志
隔爆型
EXd
充砂型
EXq
增安型
EXe
浇封型
EXm
本安型
EXia
EXib
n型
EXn
正压型
EXp
粉尘防爆型
DIPA
DIPB
油浸型
EXo
特殊型
EXs
设备类别
爆炸性气体环境用电气设备分为：I表示矿用、甲烷气体，III表示爆炸性粉尘环境
煤矿井下用电气设备
除煤矿外的其他爆炸性气体环境用电气设备
气体组别
气体分级（对不同的非矿用气体进行形式实验，通过最大隔爆间隙和最小点燃电流两个参数将爆炸性气体分为A、B、C三组。A组最不易爆，C组最容易爆，B组居中。绝大多数常见气体都是A组或B组，只有氢气等极少数气体属于C组
爆炸性气体混合物的传爆能力，标志着其爆炸危险程度的高低，爆炸性混合物的传爆能力越大，其危险性越高。爆炸性混合物的传爆能力可用最大试验安全间隙表示。同时，爆炸性气体、液体蒸气、薄雾被点燃的程度也标志着其爆炸危险程度的高低，它用最小点燃电流比表示。II类隔爆型电气设备或本质安全型电气设备，按其适用于爆炸性气体混合物的最大试验安全间隙或最小点燃电流比，进一步分为IIA、IIB和IIC类。

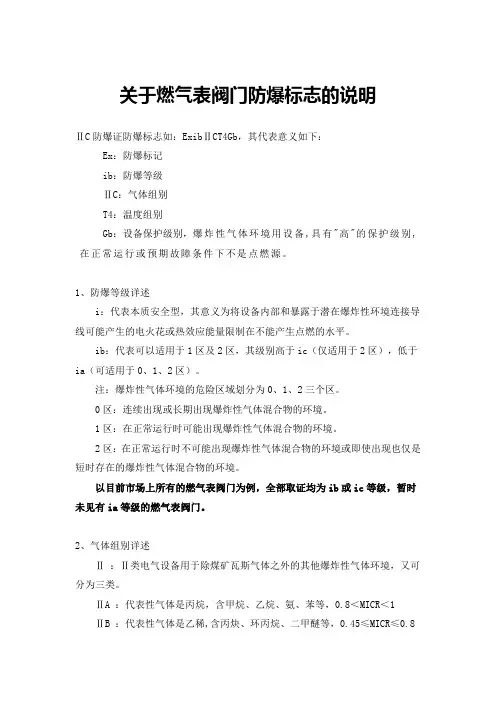

关于燃气表阀门防爆标志的说明
关于燃气表阀门防爆标志的说明ⅡC防爆证防爆标志如：ExibⅡCT4Gb，其代表意义如下：Ex：防爆标记ib：防爆等级ⅡC：气体组别T4：温度组别Gb：设备保护级别，爆炸性气体环境用设备,具有"高"的保护级别,在正常运行或预期故障条件下不是点燃源。
1、防爆等级详述i：代表本质安全型，其意义为将设备内部和暴露于潜在爆炸性环境连接导线可能产生的电火花或热效应能量限制在不能产生点燃的水平。
ib：代表可以适用于1区及2区，其级别高于ic（仅适用于2区），低于ia（可适用于0、1、2区）。
注：爆炸性气体环境的危险区域划分为0、1、2三个区。
0区：连续出现或长期出现爆炸性气体混合物的环境。
1区：在正常运行时可能出现爆炸性气体混合物的环境。
2区：在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境。
以目前市场上所有的燃气表阀门为例，全部取证均为ib或ic等级，暂时未见有ia等级的燃气表阀门。
2、气体组别详述Ⅱ：Ⅱ类电气设备用于除煤矿瓦斯气体之外的其他爆炸性气体环境，又可分为三类。
ⅡA ：代表性气体是丙烷，含甲烷、乙烷、氨、苯等，0.8＜MICR＜1ⅡB ：代表性气体是乙稀,含丙炔、环丙烷、二甲醚等，0.45≤MICR≤0.8ⅡC ：代表性气体是氢气,含乙炔、二硫化碳、硝酸乙酯等，MICR≤0.45 MICR ：可燃性气体混合物最小燃点电流与甲烷最小燃点电流的比值。
等级越高，引爆火花能量越小，越容易爆炸，保护级别越严，以目前市场燃气成分来看，仍以甲烷居绝大多数，ⅡB等级防爆足够。
当然，若以氢气作为燃料，则必须达到ⅡC等级。
3、温度组别详述T1：设备最高表面温度不允许超过450℃。
T2：设备最高表面温度不允许超过300℃。
T3：设备最高表面温度不允许超过200℃。
T4：设备最高表面温度不允许超过135℃。
T5：设备最高表面温度不允许超过100℃。
T6：设备最高表面温度不允许超过85℃。
防爆设备的防爆级别
防爆设备的防爆级别防爆设备是指在危险环境中使用、具有防止电气设备引起爆炸的能力的设备。
它们是在爆炸危险环境中使用的，因此必须符合特定的安全标准。
这些设备不仅能够确保工作场所的安全，还能保护工人的生命和财产。
防爆设备的防爆级别是一个重要的指标，本文将对其进行介绍。
首先，什么是防爆级别？防爆级别（Ex级别）是用于定义防爆电气设备使用在爆炸危险环境中的能力和安全性的一种国际标准。
在这个标准下，防爆设备被分成了多个不同的防护级别。
这些级别对于不同的爆炸风险等级和环境类型都是有特定要求的。
在国际上，最常用的防爆级别是欧洲标准中的Ex级别和美国标准中的Class和Division级别。
其次，如何判断防爆级别是什么？防爆级别是根据防爆设备要求满足的四个要素来确定的，即：易爆物质的爆炸特性、爆炸环境的等级、防爆设备的等级及其特性、使用设备的方式和环境。
例如，在欧洲标准中，Ex级别可以分为Exia、Exib、Exic三个级别。
其中，Exia防护级别最高，适用于可燃性气体环境中使用，例如天然气、煤气、丙烷等；Exib级别适用于可燃性液体和粉尘环境，如油类和粉尘制造的工业设施；Exic级别适用于可燃的粉尘和气体环境。
另外，防爆级别还可以按照防护等级进行划分，例如防护等级为IP65的防爆灯就可以适用于具有许多液体沉积的区域，如食品加工设备、化学药品生产车间等等。
最后，防爆级别的重要性和应用在爆炸危险环境中，使用符合防爆级别的设备至关重要。
如果使用的设备不具备足够的防爆能力，就可能发生致命的爆炸事故，造成人员伤亡和财产损失。
因此，在购买和使用防爆设备时，要仔细了解其防爆级别是否符合工作场所的要求。
只有符合要求的设备才能确保安全生产和工作。
防爆设备广泛应用于化工、石油、天然气、制药和食品等行业。
在这些行业中，爆炸事故发生的可能性较高，因此使用防爆设备是必不可少的。
总的来说，防爆设备的防爆级别是电气设备防止引起爆炸的关键指标。
配电箱防爆等级划分
配电箱防爆等级划分
配电箱的防爆等级是根据其在危险环境中使用时防爆性能的不同而划分的。
防爆等级通常按照国际电工委员会（IEC）的标准进行分类。
以下是常见的配电箱防爆等级划分：
1.Exd（d防爆）：这是一种常见的防爆等级，表示防爆外壳。
在Exd等级的配电箱中，电器设备安装在防爆外壳内，当环境中发生爆炸时，外壳能够承受并防止火花或高温气体进入外部环境。
2.Exe（e防爆）：表示电器设备具有增强的防护性能，能够有效阻止火花的扩散。
这种等级通常用于要求防火花的场所。
3.Exp（p防爆）：指的是电器设备的防护性能，主要通过外部填充介质（例如油或树脂）来防爆。
4.Exi（i防爆）：表示电器设备的内部电路在正常工作条件下不会产生足够的能量来引发爆炸。
5.Exm（m防爆）：防爆型，通常应用于能够容忍火花产生的场所。
这种等级要求电器设备内部构造紧凑，防止火花扩散。
安全栅防爆等级
安全栅防爆等级一、什么是安全栅？安全栅是一种重要的安全防护装置，广泛应用于现场控制防护以及设备、设施的安全保护。
其作用是在特定区域内形成一个电气隔离屏障，防止误操作造成事故和电器设备的过载、短路等故障，保障现场人员和设备的安全。
二、安全栅防爆等级的分类安全栅的防爆等级是指其能够承受爆炸危险区域内的爆炸压力，并防止火焰和爆炸气体进入到隔离室内导致更大的灾害。
通常将其分为以下几个等级：1.防爆等级Exd：该等级表示安全栅具有可靠的防爆性能，一旦遭受到爆炸危险区域内的爆炸冲击波、光波等影响，能够在不损坏芯片的情况下，将这些影响隔离在隔离室外，从而确保安全栅本身的完好性。
2.防爆等级Exia：该等级是一种较低的防爆等级，表示安全栅在爆炸危险区域内只能承受较小的爆炸压力，并具有无火花、无热点等感应性能，以避免火花和高温使爆炸气体爆炸。
3.防爆等级EXib：该等级比EXia等级要低，表示安全栅仅能够承受较小的爆炸压力，具有无火花、无热点等安全性能。
三、相关标准安全栅防爆等级的划分与标准相关，常见的标准包括：1.中国国家标准GB3836.1-2010：该标准是在国际标准基础上制定的，适用于含有易燃气体或蒸汽、粉尘的爆炸危险区域内，电气设备的选择、安装以及操作运行时的安全要求。
2.国际标准IEC60079-0：该标准适用于化学品工业、石油行业等含易燃气体、液体或粉尘的危险场所，防护性能措施的标准，是德国、美国等国家制定的安全标准。
四、如何选择安全栅？在选择安全栅时，需要根据具体的使用需求，选择相应防护等级的产品，同时还需考虑安全栅的使用环境和性能要求等因素。
一般来说，对于广大的普通用户来说，选择Exd等级的产品能够满足大多数的使用需求。
总的来说，安全栅的防爆等级是评价其安全性的重要指标，了解和掌握安全栅的防爆等级及相关标准，能够帮助用户更好地选择和应用安全栅,保证现场设备和人员的安全。
防爆等级Eib
防爆等级E x i bⅡB T是什么意思Ex是产品的标志，ib是可以应用于一区二区的电气产品，ⅡB是可以应用于ⅡB类气体与空气形成的环境中，划分，主要分为I类（矿用）、II类（厂用）。
其中II类又分为：IIA、IIB、IIC（安全级别：A<B<C) T是温度组别,T4是指设备表面温度不超过135度,T6安全级别最高,也就是设备表面温度越低越好。
综合来说就是本防爆产品为可用于ⅡB类气体的一区二区，设备表面温度不超过135度的产品。
淀粉粉尘被引燃的最大温度：410℃～430℃名词解释：1、T：爆炸性环境用电气设备按其最高表面温度划分为T1-T6组别交换机，光端机，等弱电电子设备的标准一般设为T6；2 ia 等级：在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物的电气设备。
正常工作时，安全系数为；一个故障时，安全系数为；二个故障时，安全系数为。
注：有火花的触点须加隔爆外壳、气密外壳或加倍提高安全系数。
ib 等级：在正常工作和一个故障时不能点燃爆炸性气体混合物的电气设备。
正常工作时，安全系数为；一个故障时，安全系数为。
正常工作时，有火花的触点须加隔爆外壳或气密外壳保护，并且有故障自显示的措施，一个故障时安全系数为。
EExd：是指将爆炸包起来的意思弱电设备自我感觉防爆等级是ia3、Ⅰ类是矿类，Ⅱ类是厂用类。
Ⅱ类又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件；ⅡC可适用于ⅡA、ⅡB的使用条件。
4、1、国际电工委员会/欧洲电工委员会划分的危险区域的等级分类0区（Zone 0）：易爆气体始终或长时间存在；连续地存在危险性大于1000小时/每年的区域；1区（Zone 1）：易燃气体在仪表的正当工作过程中有可能发生或存在；断续地存在危险性10~1000小时/每年的区域；2区（Zone 2）：一般情形下，不存在易燃气体且即使偶尔发生，其存在时间亦很短；事故状态下存在的危险性~10小时/每年的区域；5、ⅡA、ⅡB、ⅡC类的区别：气体组别注:中国GB3836标准规定ⅡC级最小点燃能量为19微焦耳,ⅡA级最小点燃能量为200微焦耳。
防爆连接器分类标准
防爆连接器分类标准全文共四篇示例，供读者参考第一篇示例：防爆连接器是一种在爆炸危险环境中使用的连接器，可以防止爆炸因电气设备引发。
根据不同的标准和要求，防爆连接器可以被分类为不同的类型。
在国际上，防爆连接器的分类主要是根据其防护等级、用途和材料来进行划分。
本文将重点介绍防爆连接器的分类标准，以便更好地了解这一类产品。
一、防爆等级分类根据防爆连接器在爆炸危险环境中的使用要求和能力，可以将其分为不同的防爆等级。
在国际标准中，常见的防爆等级包括Exd、Exe、Exia、Exib等等。
Exd代表防爆结构型防爆连接器，适用于爆炸性气体环境；Exe代表增安型防爆连接器，适用于非爆炸性气体环境；Exia和Exib代表隔离型防爆连接器，适用于易燃易爆气体环境。
根据不同的场所和要求，选择合适的防爆等级的连接器是非常重要的。
在实际使用中，用户应该根据具体的环境要求和安全标准来选择合适的防爆等级的连接器，以确保设备和人员的安全。
二、用途分类防爆连接器的用途也是其分类的重要依据。
根据不同的用途和功能，防爆连接器可以被分为不同的类型。
有的防爆连接器可以用于电气设备的连接，有的防爆连接器可以用于信号传输，有的防爆连接器可以用于电源供应等等。
根据不同的用途，防爆连接器可以被分为电源插头、信号连接器、数据连接器等不同的类型。
三、材料分类防爆连接器的材料也是其分类的重要依据。
根据不同的材料，防爆连接器可以被分为不同的类型。
在实际生产中，防爆连接器的材料通常包括不锈钢、铝合金、塑料等材料。
不锈钢具有良好的耐腐蚀性和耐高温性能，适用于恶劣的环境条件；铝合金具有轻便和耐用的特点，适用于一般的环境条件；塑料具有良好的绝缘性能和阻燃性能，适用于一般的使用条件。
总结通过了解防爆连接器的分类标准，可以帮助用户更好地选择合适的产品，提高设备的安全性和可靠性。
生产厂家也应该根据市场需求和用户要求，不断提升产品的质量和技术水平，推动防爆连接器行业的发展和进步。
电气防爆等级分级标准
电气防爆等级分级标准电气防爆等级分级标准是用来区分电气设备在防爆性能上的差异，以确保在爆炸危险环境中使用的设备具有足够的安全性。
国际上常用的电气防爆等级分级标准主要有以下几种：1. IEC 60079标准：国际电工委员会发布的电气防爆设备标准，包括了防爆等级以及相关的测试和认证要求。
- Ex ia：防爆型，要求设备内部不会产生火花或高温。
- Ex d：防爆型，要求设备外壳具有足够的强度和密封性，能够承受内部爆炸的压力和热量。
- Ex e：防爆型，要求设备外壳能够防止火花或高温进入内部。
- Ex n：非防爆型，表示设备不是防爆型，但能够降低火花和高温产生的风险。
- Ex p：防爆型，使用防爆液体或气体作为冷却介质的设备。
- Ex s：非防爆型，表示设备没有防爆保护，但具备其他防护措施。
2. NEC标准：美国国家电气代码委员会发布的标准，用于规定美国境内使用的电气设备的防爆等级。
- Class I：用于适应易燃气体环境的设备。
- Class II：用于适应可燃性粉尘环境的设备。
- Class III：用于适应易燃纤维或易燃弹性材料环境的设备。
3. GB标准：中国国家标准化管理委员会发布的标准，用于规定中国境内使用的电气设备的防爆等级。
- Ex d：防爆型，具有耐高温耐压的特点。
- Ex e：防爆型，具有阻隔火花和高温的特点。
- Ex n：非防爆型，表示设备没有防爆保护，但具备其他防护措施。
总体来说，电气防爆等级分级标准是根据不同爆炸危险环境的特点来设计的，通过选择合适的防爆等级，可以确保电气设备在这些环境中的使用安全。
防爆手机产品选型
产品说明性能：1、ExibIICT5 Gb防爆等级2、IP67防护等级功能1，摩尔密码SOS报警2，一键紧急呼救3，应急强光手电筒4、危险区域现场取证5，3G高速上网6，可选配的防爆耳机7，置电子地图8，置电子罗盘9，置气压计10，置测高计11，置计步器支持系统：双网络，WCDMA和GSM(只有在WCDMA网络模式下支持视频通话) 外形尺寸133mm*62mm*21.5mm重量180g显示屏240*320，260K，2.4”QVGA电池类型1150mA锂聚合物电池，快速充电2小时充满照相机300万像素，摄像最大分辨率2048 x 1536机身双模注塑待机时间大于300小时。
辅助外设耳机(防爆配件，可选配)防爆防爆标志为Ex ib IIC T5 Gb，适合爆炸危险区域的1区和2区使用。
防水IPX7级防水，经在1米深水下可以浸水30分钟后，不影响正常使用。
防尘IP6X级防尘，防止尘埃进入，保证在各种沙尘、粉尘环境中使用。
防摔设计标准1.5米水泥地面跌落实验30以上，手机不损坏。
实物实验2米高处跌落不损坏。
其它功能大键盘设计，带防护手套操作自如。
独有的紧急求助按键，可紧急发送SOS灯光。
数据传输支持USB、蓝牙。
WB-DT危险区域集群通讯调度系统北方永邦科技股份（总部）地址：市海淀区上地信息路1号国际科技创业园金远见大厦839 邮编：100085 ：8/82896785 传真：9北方永邦科技股份办事处地址：市天目西路547号A座2907室邮编：200070 ：5 传真：9北方永邦科技股份分公司地址：市国家高新技术产业开发区长椿路9号邮编：450001 ：01 传真：05。
防爆等级表
代表性气体
最大试验安全间隙
最小点燃电流比
IIC
乙炔氢气
小于0.5mm
小于0.45
IIB
乙烯
0.5～0.9mm
0.45～0.8
IIA
丙烷
大于0.9mm
大于0.8
温度组别
爆炸性气体混合物的引燃温度足能被点燃的温度极限值。
电气设备按其最高表面温度分为T1～T6组，使得对应的T1～T6组的电气设备的最高表面不能超过对应的温度组别的允许值。温度组别、设备表面温度和可燃性气体或蒸气的引燃温度之间的关系如表
C
气度组别
T5
温度组别
防爆基本类型
防爆型式
标志
防爆型式
标志
隔爆型
EXd
充砂型
EXq
增安型
EXe
浇封型
EXm
本安型
EXia
EXib
n型
EXn
正压型
EXp
粉尘防爆型
DIPA
DIPB
油浸型
EXo
特殊型
EXs
设备类别
爆炸性气体环境用电气设备分为：I表示矿用、甲烷气体，III表示爆炸性粉尘环境
设置标志的要求
(1)应在电气设备主体部分的明显地方设置标志
(2)标志必须考虑到在可能存在的化学腐蚀下，仍然清晰和耐久。如标志Ex、防爆型式、类别、温度组别可用凸纹或凹纹标在外壳的明显处
标志牌的材质应采用耐化学腐蚀的材料，如表铜、黄铜或不锈钢。
温度级别
IEC/EN/GB 3836
设备的最高表面温度
T (摄氏度)
可燃性物质的点燃温度
(摄氏度)
T1
450
T 大于450
防爆等级表e
代表性气体
最大试验平安间隙
最小点燃电流比
IIC
乙炔氢气
IIB
乙烯
IIA
丙烷
温度组别
爆炸性气体混合物的引燃温度足能被点燃的温度极限值。
电气设备按其最高外表温度分为T1～T6组，使得对应的T1～T6组的电气设备的最高外表不能超过对应的温度组别的允许值。温度组别、设备外表温度和可燃性气体或蒸气的引燃温度之间的关系如表
温度级别
IEC/EN/GB 3836
设备的最高外表温度
T (摄氏度)
可燃性物质的点燃温度
(摄氏度)
T1
450
T 大于450
T2
300
T 大于300小于等于450
T3
200
T 大于200小于等于300
T4
135
T 大于135小于等于200
T5
100
T 大于100小于等于135
T6
85
T 大于8小于等于100
设置标志的要求
(1)应在电气设备主体局部的明显地方设置标志
(2)标志必须考虑到在可能存在的化学腐蚀下，仍然清晰和耐久。如标志Ex、防爆型式、类别、温度组别可用凸纹或凹纹标在外壳的明显处
标志牌的材质应采用耐化学腐蚀的材料，如表铜、黄铜或不锈钢。
防爆等级表
国际上常用的防爆电气设备标志举例
国际电工委员会(IEC)
Exd[ia]IICT5
CENELEC( 欧洲电工委员会)
EExd[ia]IICT5
代码
描述
代码
描述
Ex
防爆
EEx
欧洲标志
d
保护方式(隔爆型)
d
保护方式(隔爆型)
[ia]
防爆等级Exib
防爆等级ExibⅡBT是什么意思？Ex是防爆电气产品的标志，ib是可以应用于一区二区的本质安全型电气产品，ⅡB是可以应用于ⅡB类气体与空气形成的爆炸性混合物环境中，防爆等级划分，主要分为I类（矿用）、II类（厂用）。
其中II类又分为：IIA、I IB、IIC（安全级别：A<B<C)T是温度组别,T4是指设备表面温度不超过135度,T6安全级别最高,也就是设备表面温度越低越好。
综合来说就是本防爆产品为可用于ⅡB类气体的一区二区，设备表面温度不超过135度的本质安全型防爆电气产品。
淀粉粉尘被引燃的最大温度：410℃～430℃名词解释：1、T：爆炸性环境用电气设备按其最高表面温度划分为T1-T6组别交换机，光端机，等弱电电子设备的标准一般设为T6；2 ia 等级：在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物的电气设备。
正常工作时，安全系数为 2.0；一个故障时，安全系数为 1.5；二个故障时，安全系数为 1.0 。
注：有火花的触点须加隔爆外壳、气密外壳或加倍提高安全系数。
ib 等级：在正常工作和一个故障时不能点燃爆炸性气体混合物的电气设备。
正常工作时，安全系数为 2.0 ；一个故障时，安全系数为 1.5 。
正常工作时，有火花的触点须加隔爆外壳或气密外壳保护，并且有故障自显示的措施，一个故障时安全系数为1.0 。
EExd：是指将爆炸包起来的意思弱电设备自我感觉防爆等级是ia？3、Ⅰ类是矿类，Ⅱ类是厂用类。
Ⅱ类又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件；ⅡC可适用于ⅡA、ⅡB的使用条件。
4、1、国际电工委员会/欧洲电工委员会划分的危险区域的等级分类0区（Zone 0）：易爆气体始终或长时间存在；连续地存在危险性大于1000小时/每年的区域；1区（Zone 1）：易燃气体在仪表的正当工作过程中有可能发生或存在；断续地存在危险性10~1000小时/每年的区域；2区（Zone 2）：一般情形下，不存在易燃气体且即使偶尔发生，其存在时间亦很短；事故状态下存在的危险性0.1~10小时/每年的区域；5、ⅡA、ⅡB、ⅡC类的区别：气体组别注:中国GB3836标准规定ⅡC级最小点燃能量为19微焦耳,ⅡA级最小点燃能量为200微焦耳。
防爆等级标识中ExdIIB T4与ExdIIC T4有什么
Ex-----防爆英文缩写，防爆标识d------防爆形式，“d”是指隔爆型IIC----防爆等级划分，主要分为I类（矿用）、II类（厂用）。
其中II类又分为：IIA、IIB、IIC（A<B<C)T4-----温度组别（T1~~T6)防爆电磁阀等级划分按照防爆原理不同，防爆产品可一分为：1、隔爆型（d）：将设备在正常运行时，能产生火花电弧的部件置于隔爆外壳内，隔爆外壳能承受内部的爆炸压力而不致损坏，并能保证内部的火焰气体通过间隙传播时降低能量，不足以引燃壳外的气体。
2、增安型（e）：在正常运行时不会产生电弧，火花和危险高温。
在结构上在进一步采取防护措施，提高设备的安全性和可靠性!3、本质安全型（i）：设备内部的电路在规定的条件下，正常工作或故障状态下产生的电火花和热效应均不能点燃爆炸性混合物。
"4、正压型（p）：保证内部保护气体的压力高于周围以免爆炸性混合物进入外壳，或保证足量的保护气体通过使内部的爆炸性混合物的浓度降至爆炸下限以下。
5、油浸型（o）：将电气设备的整个部件浸在保护液中，使设备不能点燃液面上或外壳外面的爆炸性气体6、充沙型（q）：将能点燃爆炸性气体的被固定导电部分完全埋入填充材料中，以防止点燃外部爆炸性气体环境n型：电气设备不能点燃周围的爆炸性气体（在正常的工作条件下和在确定的非正常的工作条件下）浇封型（m）：将可能点燃爆炸性混合物的电弧，火花或高温的部分进行浇封，使它不能点燃周围的爆炸性混合物)爆炸性气体环境用电气设备分为：Ⅰ类：煤矿用电气设备Ⅱ类：除煤矿外其他爆炸性气体环境用电气设备!Ⅱ类隔爆型d和本质安全型i电气设备又分为ⅡA、ⅡB和ⅡC类本质安全型又分为ia和ib两种温度组别按照最高表面温度不同进行分组；T1:450 T2:300 T3:200 T4:135 T5:100 T6:? 例如：EXiaⅡCT6 EX-防爆标志ia-本质安全型a类ⅡC类设备温度组别为：T6。
防爆等级标志
防爆等级标志（原创版）目录1.防爆等级标志的定义和重要性2.防爆等级标志的分类和标识3.防爆等级标志的应用场景4.防爆等级标志的注意事项正文防爆等级标志是用于表示设备或场所防爆性能等级的标志，它在工程项目中具有重要意义，可以有效保障人员和设备的安全。
防爆等级标志主要包括以下几个方面：1.防爆等级标志的定义和重要性防爆等级标志是一种用于表明设备或场所具有防爆性能的标志。
在工程项目中，正确使用防爆等级标志可以确保设备和人员的安全，防止因爆炸和火灾事故造成的严重后果。
2.防爆等级标志的分类和标识防爆等级标志主要分为以下几个等级：- Exia：该等级表示设备在正常运行条件下不会产生爆炸性气体、蒸气或粉尘。
- Exib：该等级表示设备在正常运行条件下，即使产生了爆炸性气体、蒸气或粉尘，也不会发生爆炸。
- Exic：该等级表示设备在正常运行条件下，即使产生了爆炸性气体、蒸气或粉尘，并且存在点燃源，也不会发生爆炸。
- Exid：该等级表示设备在正常运行条件下，即使产生了爆炸性气体、蒸气或粉尘，并且存在点燃源，但设备具有足够的防爆性能，可以防止爆炸发生。
- ExiD：该等级表示设备在正常运行条件下，即使产生了爆炸性气体、蒸气或粉尘，并且存在点燃源，但设备具有更高的防爆性能，可以防止爆炸发生。
防爆等级标志的标识主要包括字母和数字，如 Exib、Exic 等。
3.防爆等级标志的应用场景防爆等级标志广泛应用于石油、化工、制药等行业，这些行业在生产过程中容易产生爆炸性气体、蒸气或粉尘，因此需要使用具有防爆性能的设备。
通过正确使用防爆等级标志，可以有效防止爆炸和火灾事故的发生。
4.防爆等级标志的注意事项在使用防爆等级标志时，应注意以下几点：- 应根据工程项目的实际情况选择合适的防爆等级标志。
- 防爆等级标志应清晰、醒目，便于操作人员识别。
- 应定期对具有防爆性能的设备进行检查和维护，确保其防爆性能可靠。
总之，防爆等级标志在工程项目中具有重要意义，可以有效保障人员和设备的安全。
防爆热电阻等级划分
防爆热电阻等级划分（原创实用版）目录1.防爆热电阻的概述2.防爆热电阻的等级划分3.各等级防爆热电阻的特点和应用场景4.选择防爆热电阻的注意事项正文防爆热电阻是一种能在爆炸性气体环境中安全使用的温度传感器。
它具有耐高温、抗腐蚀、抗震动等特点，广泛应用于石油、化工、制药等行业。
为了满足不同场景的需求，防爆热电阻分为以下几个等级。
一、防爆热电阻的概述防爆热电阻是一种温度传感器，主要由感温元件、信号处理电路和防爆外壳组成。
感温元件通常为热电偶或热敏电阻，用于测量温度；信号处理电路将感温元件输出的信号转换为标准信号，如 4-20mA 或 0-10V；防爆外壳能有效防止内部元件产生的火花或电弧引起爆炸性气体的燃烧和爆炸。
二、防爆热电阻的等级划分防爆热电阻按照防爆性能和防护等级可分为以下几个等级：1.Exia 等级：适用于 0 区、1 区、2 区危险场所，具有较高的防爆性能。
该等级的防爆热电阻采用特殊的设计和制造工艺，能有效防止内部元件产生的火花或电弧引起爆炸性气体的燃烧和爆炸。
2.Exib 等级：适用于 1 区、2 区危险场所，具有较高的防护等级。
该等级的防爆热电阻除了具备 Exia 等级的性能外，还具有较高的防护等级，能抵抗外界环境的侵蚀和损坏。
3.Exic 等级：适用于 2 区危险场所，具有较高的防护等级。
该等级的防爆热电阻采用特殊的材料和制造工艺，具有较高的防护等级，能抵抗外界环境的侵蚀和损坏。
4.Exid 等级：适用于 2 区危险场所，具有较高的防爆性能。
该等级的防爆热电阻采用特殊的设计和制造工艺，能有效防止内部元件产生的火花或电弧引起爆炸性气体的燃烧和爆炸。
三、各等级防爆热电阻的特点和应用场景1.Exia 等级防爆热电阻具有较高的防爆性能，适用于易燃易爆场所，如石油、化工、制药等行业。
2.Exib 等级防爆热电阻具有较高的防护等级，适用于腐蚀性、潮湿等恶劣环境。
3.Exic 等级防爆热电阻具有较高的防护等级，适用于高温、高压等特殊场合。
IEC防爆等级标准
IEC 防爆等级标准IEC 防爆等级标准格式:Ex(ia)ⅡC T4爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。
急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。
爆炸必须具备的三个条件：1 ）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。
（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。
）2 ）氧气：空气。
3 ）点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。
为什么要防爆爆炸性危险气体分类根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区采用的国际电工委员会(IEC)标准将爆炸性气体分为四个危险等级:防爆级别Ⅱ类电气设备的最高表面温度分组国家标准GB关于防爆等级标准的规定:序号防爆型式代号国家标准GB 防爆措施适用区域1 隔爆型d GB3836.2 隔离存在的点火源2 增安型e GB3836.3 设法防止产生点火源3 本安型ia GB3836.4 限制点火源的能量本安型ib GB3836.4 限制点火源的能量4 正压型p GB3836.5 危险物质与点火源隔开5 充油型o GB3836.6 危险物质与点火源隔开6 充砂型q GB3836.7 危险物质与点火源隔开7 无火花型n GB3836.8 设法防止产生点火源8 浇封型m GB3836.9 设法防止产生点火源9 气密型h GB3836.10 设法防止产生点火源防爆等级标准术语：有关防爆术语及标准安全栅安全参数定义：*8226; 安全栅最高允许电压：Um保证安全栅本安端的本安性能，允许非本安端可能输入的最高电压*8226; 安全栅最高开路电压：Uoc在最高允许电压范围内本安端开路时电压最大值*8226; 安全栅最大短路电流：Isc在最高允许电压范围内本安端短路时的电流最大值*8226; 安全栅允许分布电容：Ca保证本质安全性能情况下本安端最大允许外接电容*8226; 安全栅允许分布电感：La保证本质安全性能情况下本安端最大允许外接电感防爆标志格式说明：将工厂或矿区的爆炸危险介质，按其引燃能量，最小点燃温度以及现场爆炸性危险气体存在的时间周期进行科学分类分级，以确定现场防爆设备的防爆标志和防爆形式。
防爆等级Exib
防爆等级ExibⅡBT是什么意思？Ex是防爆电气产品的标志，ib是可以应用于一区二区的本质安全型电气产品，ⅡB是可以应用于ⅡB类气体与空气形成的爆炸性混合物环境中,防爆等级划分，主要分为I类（矿用）、II类（厂用)。
其中II类又分为：IIA、IIB、IIC（安全级别:A<B〈C）T是温度组别,T4是指设备表面温度不超过135度,T6安全级别最高，也就是设备表面温度越低越好。
综合来说就是本防爆产品为可用于ⅡB类气体的一区二区，设备表面温度不超过135度的本质安全型防爆电气产品。
淀粉粉尘被引燃的最大温度：410℃～430℃名词解释：1、T:爆炸性环境用电气设备按其最高表面温度划分为T1-T6组别交换机，光端机，等弱电电子设备的标准一般设为T6；2 ia 等级：在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物的电气设备。
正常工作时，安全系数为2。
0；一个故障时，安全系数为 1.5;二个故障时，安全系数为1。
0 。
注：有火花的触点须加隔爆外壳、气密外壳或加倍提高安全系数。
ib 等级：在正常工作和一个故障时不能点燃爆炸性气体混合物的电气设备。
正常工作时，安全系数为2。
0 ; 一个故障时，安全系数为 1.5 。
正常工作时，有火花的触点须加隔爆外壳或气密外壳保护，并且有故障自显示的措施，一个故障时安全系数为 1.0 。
EExd：是指将爆炸包起来的意思弱电设备自我感觉防爆等级是ia？3、Ⅰ类是矿类，Ⅱ类是厂用类。
Ⅱ类又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件;ⅡC可适用于ⅡA、ⅡB的使用条件.4、1、国际电工委员会/欧洲电工委员会划分的危险区域的等级分类0区（Zone 0）：易爆气体始终或长时间存在；连续地存在危险性大于1000小时/每年的区域；1区(Zone 1)：易燃气体在仪表的正当工作过程中有可能发生或存在；断续地存在危险性10~1000小时/每年的区域；2区（Zone 2)：一般情形下,不存在易燃气体且即使偶尔发生，其存在时间亦很短；事故状态下存在的危险性0。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防爆等级E x i bⅡB T是什么意思Ex是产品的标志，ib是可以应用于一区二区的电气产品，
ⅡB是可以应用于ⅡB类气体与空气形成的环境中，划分，主要分为I类（矿用）、II类（厂用）。
其中II类又分为：IIA、IIB、IIC（安全级别：A<B<C)
T是温度组别,T4是指设备表面温度不超过135度,T6安全级别最高,也就是设备表面温度越低越好。
综合来说就是本防爆产品为可用于ⅡB类气体的一区二区，设备表面温度不超过1 35度的产品。
淀粉粉尘被引燃的最大温度：410℃～430℃
名词解释：
1、T：爆炸性环境用电气设备按其最高表面温度划分为T1-T6组别
交换机，光端机，等弱电电子设备的标准一般设为T6；
2 ia 等级：在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物的电气设备。
正常工作时，安全系数为；一个故障时，安全系数为；二个故障时，安全系数为。
注：有火花的触点须加隔爆外壳、气密外壳或加倍提高安全系数。
ib 等级：在正常工作和一个故障时不能点燃爆炸性气体混合物的电气设备。
正常工作时，安全系数为；一个故障时，安全系数为。
正常工作时，有火花的触点须加隔爆外壳或气密外壳保护，并且有故障自显示的措施，一个故障时安全系数为。
EExd：是指将爆炸包起来的意思
弱电设备自我感觉防爆等级是ia
3、Ⅰ类是矿类，Ⅱ类是厂用类。
Ⅱ类又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件；ⅡC可适用于ⅡA、ⅡB的使用条件。
4、1、国际电工委员会/欧洲电工委员会划分的危险区域的等级分类
0区（Zone 0）：易爆气体始终或长时间存在；连续地存在危险性大于1000小时/每年的区域；
1区（Zone 1）：易燃气体在仪表的正当工作过程中有可能发生或存在；断续地存在危险性10~1000小时/每年的区域；
2区（Zone 2）：一般情形下，不存在易燃气体且即使偶尔发生，其存在时间亦很短；事故状态下存在的危险性~10小时/每年的区域；
5、ⅡA、ⅡB、ⅡC类的区别：
气体组别
注:中国GB3836标准规定ⅡC级最小点燃能量为19微焦耳,ⅡA级最小点燃能量为200微焦耳。
气体分组和点燃温度,在一定环境温度和压力下与可燃性气体和空气的混合浓度有关。
根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区采用的国际电工委员会(IEC)标准将爆炸性气体分为四个危险等级:
美国和加拿大首先将散布在空气中的爆炸性物体分成：
三个CLASS(类别)：CLASSⅠ气体和蒸气；CLASS Ⅱ尘埃；CLASS Ⅲ纤维。
然后再将气体和尘埃分成 Group(组)：
组名代表性气体或尘埃
A乙炔
B氢气
C乙烯
D丙烷
E 金属尘埃
F 煤炭尘埃
G 谷物尘埃
4、防爆方法对危险场所的适用性：
7、是尘密防溅水，IP6_ 第一个数字简单来说就是对于灰尘而言，IP_5是对于水，的等级比低了，上面还有IP66-68就没有了
防护代码：
作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。
IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力
的代码表示。
例如：本安型仪表测量电路板不应从其壳体中取出，否则会违反IP40所提出的最低要求。
保护等级由两位数字组成，在其前加上IP字样。
第二位特征数字防止进水造成有害影响
第一位特征数字防止固定导体异物进入
抗外界物体冲刺能力防水能力
0：无抗冲穿能力 0：无防水穿能力1：外界物体尺寸大于50mm（特大
） 1：水自落下滴
2：外界物体尺寸大于12mm（中）2：水滴入角度为-15°
3：外界物体尺寸大于（小
） 3：水以60°角度喷射
4：颗粒状外界物体，粒度大于1mm 4：从各方面喷射
5：危险性尘埃
5： 50升/分的水束
6：穿透性尘埃（仅适用于特殊壳体）6： 100升/分的水束
7：以1米/分的速度浸入水中
8：以预先商定的方式浸入水中
爆炸特性
供电限制
供电限制主要体现在以下三个方面： 1、将动力电与电子元件隔离。
2、采取措施杜绝外界干扰电磁场通过继电或电流输出端偶合至电子元件中。
3、限制传感电路的工作电源及电压
本安型电路可分为两类：ia及ib。
Ib本安电路必须保证正常工作状态下以及系统中存在一起故障时，电路元件不发生燃爆。
Ia本安电路则要求正常工作状况下
及存在两起故障时，元器件不发生燃爆。
请参考以下内容理解：
的：
x 一、+设备类别+（气体组别）+温度组别。
：1.Ex d2.充砂型Ex q3.Ex e4.浇封型Ex m5.Ex 型Ex n7.E x ia Ex ib8.特殊型Ex s9.油浸型Ex o10.粉尘防爆型DIP A DIP B2 二、设备类别爆炸性气体环境用分为：I类： YB2低压YB2低压；煤矿井下用；II类：除煤矿外的其他爆炸性气体环境用。
II类“d”和“i”电气设备又分为IIA、IIB、和IIC类。
粉尘环境用电气设备分为：A型尘密设备；B型尘密设备。
三、温度组别：T1~T6 的电气设备的最高温度T1 T>450 ℃T2 450℃>T>300℃T3 300℃>T>200℃T4 200℃>T>135℃T5 135℃>T>100℃ T6 100℃>T>85℃。
