微波复习题答案(1)
微波技术与天线总复习题及其答案
微波技术与天线基础总复习题一、填空题1、微波是一般指频率从 至 范围内的电磁波，其相应的波长从 至 。
并划为 四个波段；从电子学和物理学的观点看，微波有 、 、 、 、 等重要特点。
2、无耗传输线上的三种工作状态分别为： 、 、 。
3、传输线几个重要的参数：（1） 波阻抗： ；介质的固有波阻抗为 。
（2） 特性阻抗： ，或 ，Z 0=++I U 其表达式为Z 0= ,是一个复数； 其倒数为传输线的 .（3） 输入阻抗（分布参数阻抗）： ,即Z in (d)= 。
传输线输入阻抗的特点是： a) b) c) d)（4） 传播常数：（5） 反射系数：（6） 驻波系数：（7） 无耗线在行波状态的条件是： ；工作在驻波状态的条件是： ；工作在行驻波状态的条件是： 。
4、负载获得最大输出功率时，负载Z 0与源阻抗Z g 间关系： 。
5、负载获得最大输出功率时，负载与源阻抗间关系： 。
6、史密斯圆图是求街均匀传输线有关 和 问题的一类曲线坐标图，图上有两组坐标线，即归一化阻抗或导纳的 的等值线簇与反射系数的 等值线簇，所有这些等值线都是圆或圆弧，故也称阻抗圆图或导纳圆图。
阻抗圆图上的等值线分别标有 ，而 和 ，并没有在圆图上表示出来。
导纳圆图可以通过对 旋转180°得到。
阻抗圆图的实轴左半部和右半部的刻度分别表示 或 和 或 。
圆图上的电刻度表示 ，图上0~180°是表示 。
7、阻抗匹配是使微波电路或系统无反射运载行波或尽量接近行波的技术措施，阻抗匹配主要包括三个方面的问题，它们是：（1）；（2）；（3）。
8、矩形波导的的主模是模，导模传输条件是，其中截止频率为，TE10模矩形波导的等效阻抗为，矩形波导保证只传输主模的条件是。
9、矩形波导的管壁电流的特点是：（1）、（2）、（3）。
10、模式简并现象是指，主模也称基模，其定义是。
单模波导是指；多模传输是。
11、圆波导中的主模为，轴对称模为，低损耗模为。
微波技术基础期末复习题
《微波技术基础》期末复习题第2章 传输线理论1. 微波的频率范围和波长范围频率范围 300MHz ~ 3000 GHz 波长范围 1.0 m ~ 0.1mm ；2. 微波的特点⑴ 拟光性和拟声性；⑵ 频率高、频带宽、信息量大；⑶ 穿透性强；⑷ 微波沿直线传播；3. 传输线的特性参数⑴ 特性阻抗的概念和表达公式特性阻抗＝传输线上行波的电压／传输线上行波的电流 1101R j L Z G j C ⑵ 传输线的传播常数传播常数 j γαβ=+的意义，包括对幅度和相位的影响。
4. 传输线的分布参数：⑴ 分布参数阻抗的概念和定义⑵ 传输线分布参数阻抗具有的特性()()()in V d Z d I d =00ch sh sh ch L L L L V d I Z d V d I d Z γγγγ+=+000th th L L Z Z d Z Z Z d γγ+=+① 传输线上任意一点 d 的阻抗与该点的位置d 和负载阻抗Z L 有关； ② d 点的阻抗可看成由该点向负载看去的输入阻抗；③ 传输线段具有阻抗变换作用；由公式 ()in Z d 000th th L L Z Z d Z Z Z dγγ+=+ 可以看到这一点。
④ 无损线的阻抗呈周期性变化，具有λ/4的变换性和 λ/2重复性； ⑤ 微波频率下，传输线上的电压和电流缺乏明确的物理意义，不能直接测量；⑶ 反射参量① 反射系数的概念、定义和轨迹；② 对无损线，其反射系数的轨迹？；③ 阻抗与反射系数的关系；in ()1()()()1()V d d Z d I d d 01()1()d Z d ⑷ 驻波参量① 传输线上驻波形成的原因？② 为什么要提出驻波参量？③ 阻抗与驻波参量的关系；5. 无耗传输线的概念和无耗工作状态分析⑴ 行波状态的条件、特性分析和特点；⑵ 全反射状态的条件、特性分析和特点；⑶ 行驻波状态的条件、特性分析和特点；6. 有耗传输线的特点、损耗对导行波的主要影响和次要影响7. 引入史密斯圆图的意义、圆图的构成；8. 阻抗匹配的概念、重要性9. 阻抗匹配的方式及解决的问题⑴ 负载 — 传输线的匹配⑵ 信号源 — 传输线的匹配⑶ 信号源的共轭匹配10. 负载阻抗匹配方法⑴ λ/4阻抗匹配器⑵ 并联支节调配器⑶ 串联支节调配器第3章 规则金属波导1. 矩形波导的结构特点、主要应用场合；2. 矩形波导中可同时存在无穷多种TE 和TM 导模；3. TE 和TM 导模的条件；TE 导模的条件：00(,,)(,)0j z z z z E H x y z H x y e β-==≠TE 导模的条件：00(,,)(,)0j z z z z H E x y z E x y e β-==≠4. 关于矩形波导的5个特点；5. 掌握矩形波导TE 10模的场结构，并在此基础上掌握TE m0模的场结构；6. 管壁电流的概念；7. 管壁电流的大小和方向；8. 矩形波导的传输特性（导模的传输条件与截止）；9. 圆形波导主模TE11模的场结构。
微波技巧与天线试题1[最新]
![微波技巧与天线试题1[最新]](https://img.taocdn.com/s3/m/b510582530126edb6f1aff00bed5b9f3f90f727e.png)
1、TE 波和TM 波的最低次模分别为11TE 和 10TM （错）2、将0≠z E 而0=z H 的波称为TE 波 （错）3、描述光纤传输特性主要是色散和损耗 （对）4、辐射电阻越大，有效长度越短，天线的辐射能力越强 （错）5、天线通信的最佳功率max 85.0f f opt = （对）6、智能天线技术使得空分多址（SDMA ）成为可能 （对）7、若无耗线处于行波状态时，则终端反射系数为11=Γ，且0Z Z in =（错）8、相速度可以用来表示波能量的传输速度 （错）9、多径效应造成了天线系统传输过程中信号的衰落 （对）10、天线接收的功率可分为三个部分：接收天线的再辐射功率、负载吸收的功率和媒质的损耗功率。
（对）(a) 微波是介于 超短波 与 红外线 之间的波，频率范围从 300 MHz 到 3000 GHz 。
光波属于电磁波谱的 可见光 段，工作波长为 纳米 量级。
(b) 由于微波在电磁波谱中的特殊位置，所以具有以下特性 似光性和似声性、穿透性、非电离性、信息性、宽频带特性、热效应特性、散射特性、抗低频干扰特性、视距传播性、分布参数的不确定性、电磁兼容和电磁环境污染等(c) 某矩形波导中的信号能够单模传输，那么它一般工作于 10TE 模式，截止波长为_2a _,其中a 为波导宽边尺寸。
如果转接成圆型波导馈入基站仍然为单模，那么它此时工作于11TE 模式。
圆柱波导传输场一般可采用 分离变量 法求解，由于匹配边界条件的缘故，如果支撑场解中的第一类贝塞尔函数带有求导符号，那么必定为TE 模，其余场分量利用支撑场和 纵横关系 求出。
(d) 圆型波导虽然损耗比矩形波导小，但是由于其中存在固有的 极化简并 等问题，一般不用于长距离传输系统。
对于腔式谐振器器件，由于损耗主要来源于 腔体的金属壁和腔内填充的介质 ，所以采用 开放式或半开放式谐振器有利于获得更小的损耗。
作为封闭谐振体的改进版，可以采用 由两块平行金属板构成开式 结构的法布里——珀罗谐振器，这种谐振器稳定工作的条件是120111d d R R ⎛⎫⎛⎫≤--≤ ⎪⎪⎝⎭⎝⎭。
微波复习题参考答案（思考题）

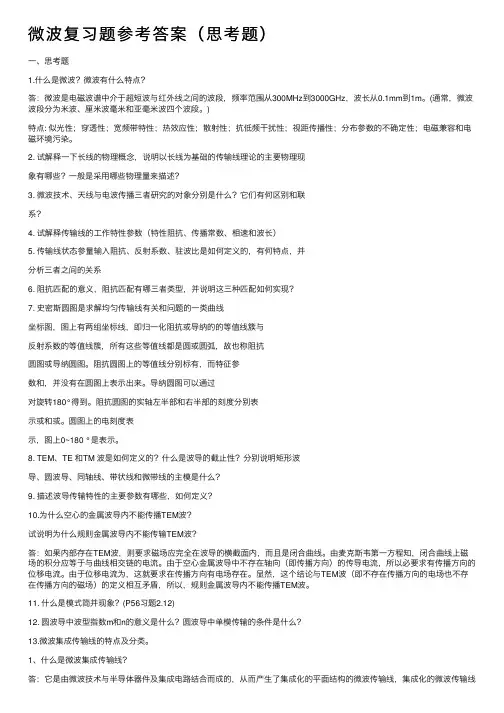

微波复习题参考答案（思考题）⼀、思考题1.什么是微波？微波有什么特点？答：微波是电磁波谱中介于超短波与红外线之间的波段，频率范围从300MHz到3000GHz，波长从0.1mm到1m。
(通常，微波波段分为⽶波、厘⽶波毫⽶和亚毫⽶波四个波段。
)特点: 似光性；穿透性；宽频带特性；热效应性；散射性；抗低频⼲扰性；视距传播性；分布参数的不确定性；电磁兼容和电磁环境污染。
2. 试解释⼀下长线的物理概念，说明以长线为基础的传输线理论的主要物理现象有哪些？⼀般是采⽤哪些物理量来描述？3. 微波技术、天线与电波传播三者研究的对象分别是什么？它们有何区别和联系？4. 试解释传输线的⼯作特性参数（特性阻抗、传播常数、相速和波长）5. 传输线状态参量输⼊阻抗、反射系数、驻波⽐是如何定义的，有何特点，并分析三者之间的关系6. 阻抗匹配的意义，阻抗匹配有哪三者类型，并说明这三种匹配如何实现？7. 史密斯圆图是求解均匀传输线有关和问题的⼀类曲线坐标图，图上有两组坐标线，即归⼀化阻抗或导纳的的等值线簇与反射系数的等值线簇，所有这些等值线都是圆或圆弧，故也称阻抗圆图或导纳圆图。
阻抗圆图上的等值线分别标有，⽽特征参数和，并没有在圆图上表⽰出来。
导纳圆图可以通过对旋转180°得到。
阻抗圆图的实轴左半部和右半部的刻度分别表⽰或和或。
圆图上的电刻度表⽰，图上0~180 °是表⽰。
8. TEM、TE 和TM 波是如何定义的？什么是波导的截⽌性？分别说明矩形波导、圆波导、同轴线、带状线和微带线的主模是什么？9. 描述波导传输特性的主要参数有哪些，如何定义？10.为什么空⼼的⾦属波导内不能传播TEM波？试说明为什么规则⾦属波导内不能传输TEM波？答：如果内部存在TEM波，则要求磁场应完全在波导的横截⾯内，⽽且是闭合曲线。
由麦克斯韦第⼀⽅程知，闭合曲线上磁场的积分应等于与曲线相交链的电流。
由于空⼼⾦属波导中不存在轴向（即传播⽅向）的传导电流，所以必要求有传播⽅向的位移电流。
微波技术与天线复习题
微波技术与天线复习题一、填空题1微波与电磁波谱中介于超短波与红外线之间的波段,它属于无线电波中波长最短的波段,其频率范围从300MHz至3000GHz,通常以将微波波段划分为分米波、厘米波、毫米波和亚毫米波四个分波段;2对传输线场分析方法是从麦克斯韦方程出发,求满足边界条件的波动解,得出传输线上电场和磁场的表达式,进而分析传输特性;3无耗传输线的状态有行波状态、驻波状态、行、驻波状态;4在波导中产生各种形式的导行模称为波导的激励,从波导中提取微波信息称为波导的耦合,波导的激励与耦合的本质是电磁波的辐射和接收,由于辐射和接收是互易的,因此激励与耦合具有相同的场结构; 5微波集成电路是微波技术、半导体器件、集成电路的结合;6光纤损耗有吸收损耗、散射损耗、其它损耗,光纤色散主要有材料色散、波导色散、模间色散;7在微波网络中用“路”的分析方法只能得到元件的外部特性,但它可以给出系统的一般传输特性,如功率传递、阻抗匹配等,而且这些结果可以通过实际测量的方法来验证;另外还可以根据微波元件的工作特性综合出要求的微波网络,从而用一定的微波结构实现它,这就是微波网络的综合;8微波非线性元器件能引起频率的改变,从而实现放大、调制、变频等功能;9电波传播的方式有视路传播、天波传播、地面波传播、不均匀媒质传播四种方式;10面天线所载的电流是沿天线体的金属表面分布,且面天线的口径尺寸远大于工作波长,面天线常用在微波波段;11对传输线场分析方法是从麦克斯韦方程出发,求满足边界条件的波动解,得出传输线上电场和磁场的表达式,进而分析传输特性;12微波具有的主要特点是似光性、穿透性、宽频带特性、热效应特性、散射特性、抗低频干扰特性;13对传输线等效电路分析方法是从传输线方程出发,求满足边界条件的电压、电流波动解,得出沿线等效电压、电流的表达式,进而分析传输特性,这种方法实质上在一定条件下是“化场为路”的方法;14传输线的三种匹配状态是负载阻抗匹配、源阻抗匹配、共轭阻抗匹配;15波导的激励有电激励、磁激励、电流激励三种形式;16只能传输一种模式的光纤称为单模光纤,其特点是频带很宽、容量很大,单模光纤所传输的模式实际上是圆形介质波导内的主模HE,11它没有截止频率;17微波网络是在分析场分布的基础上,用路的分析方法,将微波元件等效为电抗或电阻元件,将实际的导波传输系统等效为传输线,从而将实际的微波系统简化为微波网络;18微波元件是对微波信号进行必要的处理或变换,微波元件按变换性质可以分为线性互易元器件、非线性互易元器件、非线性元器件三大类;19研究天线的实质是研究天线在空间产生的电磁场分布,空间任意一点的电磁场都满足麦克斯韦方程和边界条件,因此求解天线问题实质是求解电磁场方程并满足边界条件;20横向尺寸远小于纵向尺寸并小于波长的细长结构天线称为线天线,它们广泛地应用于通信、雷达等无线电系统中,它的研究基础是等效传输线理论;21用口径场方法求解面天线的辐射场的方法是：先由场源求得口径面上的场分布,再求出天线的辐射场,分析的基本依据是惠更斯――菲涅尔原理;二、问答题1、抛物面天线的工作原理是什么8分答：置于抛物面天线焦点的馈源将高频导波能量转变成电磁波能量并投向抛物反射面,如果馈源辐射理想的球面波,而且抛物面口径尺寸为无限大时,则抛物面就把球面波变为理想的平面波,能量沿Z轴正向传播,其它方向的辐射为零,从而获得很强的方向性;2、什么是视距传播简述其特点;8分1） 发射天线和接收天线处于相互能看得见的视线范围内的传播方式叫视距传播;……………………….3 2）特点为： (5)a.())(1012.4321m h h r V ⨯+=b.大气对电波将产生热吸收和谐振吸收衰减;c.场量：F re f a E E jkr-=)(θθθ 3.什么是微波其频率范围是多少它分为几个波段答：微波在电磁波谱中介于超短波与红外线之间的波段,它属于无线电波中波长最短的波段,其频率范围从300MHz 至3000GHz,通常以将微波波段划分为分米波、厘米波、毫米波和亚毫米波四个分波段;7分 4.什么是波导的激励和耦合激励与耦合的本质是什么激励与耦合的场结构是否相同5分答：在波导中产生各种形式的导行模称为波导的激励,从波导中提取微波信息称为波导的耦合,波导的激励与耦合的本质是电磁波的辐射和接收,由于辐射和接收是互易的,因此激励与耦合具有相同的场结构;5.微波具有的哪些主要特点6分答：微波具有的主要特点是似光性、穿透性、宽频带特性、热效应特性、散射特性、抗低频干扰特性;6．天线研究的实质是什么 并阐述抛物面天线的工作原理9分答：①研究天线的实质是研究天线在空间产生的电磁场分布,空间任意一点的电磁场都满足麦克斯韦方程和边界条件,因此求解天线问题实质是求解电磁场方程并满足边界条件;②置于抛物面天线焦点的馈源将高频导波能量转变成电磁波能量并投向抛物反射面,如果馈源辐射理想的球面波,而且抛物面口径尺寸为无限大时,则抛物面就把球面波变为理想的平面波,能量沿Z 轴正向传播,其它方向的辐射为零,从而获得很强的方向性; 7．什么是天波传播天波静区的含义是什么5分答：1发射天线发射出的电波,在高空中被电离层反射后到达接收点的传播方式叫天波传播;……….2 3）当min 0θθ<时,以发射天线为中心的一定半径内不能有天波到达,从而形成一个静区,这个静区叫天波的静区;………..3 四、解答题1、已知工作波长mm 5=λ,要求单模传输,试确定圆波导的半径,并指出是什么模式 10分解：1明确圆波导中两种模式的截止波长： a a CTM CTE 6127.2;4126.30111==λλ (4)2题意要求单模传输,则应满足：a a 4126.36127.2<<λ (3)3结论：在mm a mm 91.147.1<<时,可保证单模传输,此时传输的模式为主模TE11 (3)2、一卡塞格伦天线,其抛物面主面焦距：m f 2=,若选用离心率为5.2=e 的双曲副反射面,求等效抛物面的焦距;5分 解：1写出等效抛物面的焦距公式： (3)f e e Af f e 11-+== （2） 将数据代入得： (2)m f e 67.4=3、已知圆波导的直径为5cm,填充空气介质,试求 1） TE11、TE01、TM01三种模式的截止波长2） 当工作波长分别为7cm,6cm,3cm 时,波导中出现上述哪些模式; 3）当工作波长为cm 7=λ时,求最低次模的波导波长;12分解：1求截止波长.................3 TE11：mm a CTE 3150.854126.311==λ TM01：mm a CTM 3175.656127.201==λ TE01:mm a CTE 9950.406398.101==λ 2判断. (6)a ．当工作波长1170CTE mm λλ<=时,只出现主模TE11;b ．当工作波长0111,60CTM CTE mm λλλ<=,便出现TE11,TM01;c ．当工作波长01,0111,30CTE CTM CTE mm λλλλ<=,便出现TE11,TM01,TE01;3求波导波长 (3)mm cg 4498.122)(122=-==λλλβπλ4、一卡塞格伦天线,其抛物面主面焦距：m f 2=,若选用离心率为4.2=e 的双曲副反射面,求等效抛物面的焦距;5分 解：1写出等效抛物面的焦距公式： (3)f e e Af f e 11-+== 2将数据代入得： (2)m f e 86.4=五．计算题共 61分,教师答题时间30分钟例 1- 4设无耗传输线的特性阻抗为50Ω, 工作频率为300MHz, 终端接有负载Zl=25+j75Ω, 试求串联短路匹配支节离负载的距离l1及短路支节的长度l2;解: 1求参数由工作频率f=300MHz, 得工作波长λ=1m;终端反射系数101111Z Z Z Z e j +-=Γ=Γφ =+=1071.1j e 驻波系数 8541.61111=Γ-Γ+=ρ2求长度第一波腹点位置 0881.0411max ==φπλl m调配支节位置 1462.01arctan 21max 1=+=ρπλl l m 调配支节的长度 1831.01arctan 22=-=ρρπλl 图 2 - 3 给出了标准波导BJ-32各模式截止波长分布图;例2-1 设某矩形波导的尺寸为a=8cm,b=4cm; 试求工作频率在3GHz 时该波导能传输的模式; 解：λλλλλλλ<=+=<==>====∴=)(0715.02)(08.02)(16.022)(1.03)122c c c 110110m ba ab m b m a m fcGHzf TM TE TE ）计算模式波长并判断求波长3结论可见,该波导在工作频率为3GHz 时只能传输TE10模 例 6 -3确定电基本振子的辐射电阻;解: 1电基本振子的远区场设不考虑欧姆损耗, 则根据式6 -2 -4知电基本振子的远区场为kr r IlE j e sin π60j-=θλθ 2求辐射功率将其代入式6 -3 -7得辐射功率为∑∑=⎪⎭⎫ ⎝⎛=⎰⎰R I r Il r P 2π20π22221d d sin sin 60π240ϕθθθλπ 3 所以辐射电阻为22π80⎪⎭⎫⎝⎛=∑λl R例6－4一长度为2hh<<λ中心馈电的短振子, 其电流分布为:)1()(0hz I z I -=, 其中I0为输入电流, 也等于波腹电流Im 试求:① 短振子的辐射场电场、 磁场； ② 辐射电阻及方向系数； ③ 有效长度;解: 1此短振子可以看成是由一系列电基本振子沿z 轴排列组成的, 如图 6 -9 所示;2z 轴上电基本振子的辐射场为：z z I r E r k d )(e sin 60jd j '-'=θλπθ 3整个短振子的辐射场为z r z I E hh r jk d e )(sin 60j ⎰-''=θλπθ 由于辐射场为远区, 即r>>h, 因而在yOz 面内作下列近似:θcos z r r -≈'rr 11≈' λπ/2=k所以dz e hz I re k j E hhjkz jkr⎰---=θθθcos 0)1(sin 304进一步变换整个短振子的辐射场 令积分：ϑθθcos )cos sin(2cos 1k kh dz e F hh jkz ==⎰-θθθθθ222cos 2cos )2cos (sin 4cos )cos sin(2hk kh k kh dz e h z F hhjkz +-==⎰- 则221cos )2cos sin(21⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=+θθk kh h F F 因为h<<λ, 所以F1+F2≈h 因而有)sin (300θθkh r e I j E jkr-=jkr e rkhI jE H -==θπηθϕsin 405求辐射电阻 辐射功率为ϕθθϕππθd d H E p sin 21200*∑⎰⎰=将θE 和θH 代入上式, 同时考虑到∑∑=R I p 2021 短振子的辐射电阻为22)(80λπhR =∑6方向系数为5.1sin ),(4202==⎰⎰ππϕθθϑθπd d F D由此可见, 当短振子的臂长h >>λ时, 电流三角分布时的辐射电阻和方向系数与电流正弦分布的辐射电阻和方向系数相同, 也就是说, 电流分布的微小差别不影响辐射特性;因此, 在分析天线的辐射特性时, 当天线上精确的电流分布难以求得时, 可假设为正弦电流分布, 这正是后面对称振子天线的分析基础; 7有效长度现在我们来讨论其有效长度; 根据有效长度的定义, 归于输入点电流的有效长度为hdz hz I I h hhein =-=⎰-)1(0这就是说, 长度为2h 、电流不均匀分布的短振子在最大辐射方向上的场强与长度为h 、电流为均匀分布的振子在最大辐射方向上的场强相等, 如图 6 -10 所示; 由于输入点电流等于波腹点电流, 所以归于输入点电流的有效长度等于归于波腹点电流的有效长度, 但一般情况下是不相等的;接收天线理论例8-4画出两个平行于z 轴放置且沿x 方向排列的半波振子, 在d=λ/4、ζ=π/2时的H 面和E 面方向图;解:1 H 面方向图函数将d=λ/4、ζ=-π/2 代入式8-2-11,得到H 面方向图函数为)1(cos 4πcos )(H -=ϕϕF 8-2-14天线阵的H 面方向图如图8－11,在由图8－11可见,在0=ϕ时辐射最大,而在πϕ=时辐射为零,方向图的最大辐射方向沿着阵的轴线这也是端射阵;请读者自己分析其原因;2 E 面方向图函数将d=λ/4、ζ=π/2代入式8-2-10 ,得到E 面方向图函数为)1(sin 4πcos sin cos 2cos )(-⎪⎭⎫ ⎝⎛=θθθπθE F 8-2-15 显然,E 面的阵方向图函数必须考虑单个振子的方向性;图8－12示出了利用方向图乘积定理得出的E 面方向图;由图8-12可见, 单个振子的零值方向在θ=0°和θ=180° 处, 阵因子的零值在θ=270°处, 所以, 阵方向图共有三个零值方向, 即θ=0°、θ=180°、θ=270°, 阵方向图包含了一个主瓣和两个旁瓣;例 9 -1设有一矩形口径a ×b 位于xOy 平面内, 口径场沿y 方向线极化, 其口径场的表达式为:axE S y 21-= , 即相位均匀, 振幅为三角形分布, 其中|x|≤2a ; 求:① xOy 平面即H 平面方向函数; ② H 面主瓣半功率宽度; ③ 第一旁瓣电平; ④ 口径利用系数; 解:1远区场的一般表达式 根据远区场的一般表达式:1）求?=H EaxE E Sy S 21-==和s s dy dx dS =一并代入上式, 并令ϕ=0得 ： (sin cos sin sin 1cos 2S S jkR jk x y S M Se E j E e ds R θϕθϕθλ-++=⋅⎰⎰最后积分得22/2/sin 21ψψ⋅⋅=S A E H其中,2cos 1e j θλ+⋅=-R A jkRab S = 2sin θψka =3求H 面方向函数 所以其H 面方向函数为2cos 12/sin )2/sin sin()(2θθθθ+=ka ka F H 4求主瓣半功率波瓣宽度 由求得主瓣半功率波瓣宽度为/2sin sin 01cos 2(1)2S S jkR a jkx jkx S Se j b x e e dx R aθθθλ--+⎡⎤=⋅-+⎣⎦⎰/2/sin /2/1cos 212S jkR a b s jkx SH S S a b s e x E j e dx dy R a θθλ---+⎡⎤=⋅-⎢⎥⎣⎦⎰⎰sin(sin )4sin 4kaka θθ=aH λθ7325.0=5第一旁瓣电平为 )(2605.0log 2010dB -= 6求方向系数 将λR S E 2max=和πη720)21(2122222Sdy dx a x P bb S S a a S =-=⎰⎰--∑代入9－2－12得方向系数：4342⋅=λπS D 所以口径利用系数 υ=;可见口径场振幅三角分布与余弦分布相比,主瓣宽度展宽, 旁瓣电平降低, 口径利用系数降低;1 综合类设无耗传输线的特性阻抗为50Ω, 工作频率为300MHz, 终端接有负载Zl=25+j75Ω, 试求串联短路匹配支节离负载的距离1l 及短路支节的长度2l 只需要求一种情况16分;解: 1求参数由工作频率f=300MHz, 得工作波长λ=1m;终端反射系数101111Z Z Z Z e j +-=Γ=Γφ =+=1071.1j e 驻波系数 8541.61111=Γ-Γ+=ρ2求长度第一波腹点位置：0881.0411max ==φπλl m 调配支节位置： 1462.01arctan 21max 1=+=ρπλl l m 调配支节的长度：1831.01arctan 22=-=ρρπλl 2三基类试证明工作波长λ, 波导波长λg 和截止波长λc 满足以下关系10分: 22cgc g λλλλλ+=证明：1明确关系式kπλ2=1 22β+=c k k 2cc k λπ2=3 gλπβ2=42结论将23、4代入1中得结论2222)2()2(22gcc g gckλλλλλπλπππλ+=+==3 一般综合试求图示网络的A 矩阵, 并确定不引起附加反射的条件12分;附：解：1将网络分解成两个并联导纳和短截线网络的串接,于是网络的A 矩阵为：[][][][]321A A A A =2查表得到网络的A 矩阵为：[]⎥⎥⎦⎤⎢⎢⎣⎡--+-=⎥⎦⎤⎢⎣⎡⎥⎥⎦⎤⎢⎢⎣⎡⎥⎦⎤⎢⎣⎡=θθθθθθθθθθθθsin cos sin sin cos 2sin sin cos 101cos sin sin cos 10120000000000B jB Z j jB jZ Z B jB Z j jZ jBA000Z DCZ BAZ Z in =++=则：θcot 200Y B =4一般综合一长度为2hh<<λ中心馈电的短振子, 其电流分布为:)1()(0hz I z I -=, 其中I0为输入电流, 也等于波腹电流Im , 已知短振子的辐射场电场、 磁场表达式为：)sin (300θθkh r e I j E jkr-= 、 jkr e rkhI jE H -==θπηθϕsin 40试求: ①辐射电阻 ②方向系数； ③ 有效长度;15分 解: 1求短振子的辐射电阻 由于短振子的辐射场为：)sin (300θθkh r e I j E jkr-=jkr e rkhI jE H -==θπηθϕsin 40则辐射功率为ϕθθϕππθd d r H E p sin 212200*∑⎰⎰=将θE 和θH 代入上式, 同时考虑到∑∑=R I p 2021 短振子的辐射电阻为22)(80λπhR =∑2方向系数为5.1sin ),(4202==⎰⎰ππϕθθϑθπd d F D3有效长度归于输入点电流的有效长度为h dz hz I I h hhein =-=⎰-)1(05三基类有两个平行于z 轴并沿x 轴方向排列的半波振子, 已知半波振子的方向函数为：;sin )cos 2cos(θθπ阵因子为：2cos ψ,其中ξϕθψ+=cos sin kd ；当d=λ/4, ζ=π/2时,试分别求其E 面和H 面方向函数, 8分解：1由方向图乘积定理：二元阵的方向函数等于元因子和阵因子方向函数之乘积,于是有：;2cos sin )cos 2cos()(ψθθπθ=F其中：ξϕθψ+=cos sin kd 2当00=ϕ时,得到E 面方向函数：;)sin 1(4cos sin )cos 2cos()(θπθθπθ+=E F3当090=θ时,得到H 面方向函数：;)cos 1(4cos)(ϕπθ+=H F1 综合类 一均匀无耗传输线的特性阻抗为70Ω,负载阻抗为Zl=70+j140Ω, 工作波长λ=20cm;试计算串联支节匹配器的位置和长度16分;解：1求终端反射系数 0010145707.0∠=+-=ΓZ Z Z Z 2求驻波比8.51111=Γ-Γ+=ρ3求串联支节的位置cm l 5.21arctan 2411=+=ρπλφπλ 4调配支节的长度： cm l 5.31arctan 22=-=ρρπλ 2三基类设某矩形波导的尺寸为a=8cm,b=4cm; 试求工作频率在3GHz 时该波导能传输的模式;10分 解：λλλλλλλ<=+=<==>====∴=)(0715.02)(08.02)(16.022)(1.03)122c c c 110110m ba ab m b m a m fcGHzf TM TE TE ）计算模式波长并判断求波长3结论可见,该波导在工作频率为3GHz 时只能传输TE10模 3一般综合试求如图所示并联网络的S 矩阵;14分解:1写出参数方程21u u = )(221i u Y i -+=2根据入射波、反射波与电压、电流的关系：111b a u +=,111b a i -= 222b a u +=,222b a i -=3由1、2变换得到：211222a Ya Y Yb +++-=212222a YYa Yb +-+=4结论[]⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡+-+++-=Y Y YY YY S 222222 4一般综合长度为2hh<<λ沿z 轴放置的短振子, 中心馈电, 其电流分布为Iz=Im·sinkh-|z|, 式中k=2π/λ, 知短振子的辐射场电场、 磁场表达式为：θθsin 3022h k r e I j E jkr m -≈ 、πηθθϕ120E E H == 试求短振子的 ① 辐射电阻; ② 方向系数;③ 有效长度归于输入电流;13分 解：1求短振子的辐射电阻 由于短振子的辐射场为：θθsin 3022h k re I j E jkr m-≈ 、 πηθθϕ120E E H == 将θE 和θH 代入上式,则辐射功率为42022max2200)(10sin sin 240sin 21kh d d E r d d H E p ===⎰⎰⎰⎰*∑ππϕππθϕθθθπϕθθ同时考虑到∑∑=R I p m 221短振子的辐射电阻为4)(20kh R =∑2方向系数为5.1sin ),(4202==⎰⎰ππϕθθϑθπd d F D3有效长度归于输入点电流的有效长度为h dz z h k I I h hhmm ein =-=⎰-)(sin5 三基类六元均匀直线阵的各元间距为λ/2, 求： ① 天线阵相对于ψ的归一化阵方向函数;② 分别求出工作于边射状态和端射状态的方向函数; 8分 解：1由公式;2sin2sin1)(ψψψN NA =当N=6时则得天线阵相对于ψ的归一化阵方向函数：;2sin3sin 61)(ψψψ=A 其中ξϕθψ+=cos sin kd2求工作于边射状态和端射状态的方向函数 ①当0=ξ时为边射阵的归一化方向函数;)cos 2sin()cos 3sin(61)(ϕπϕπψ=A②当πξ==kd 时为端射阵的归一化方向函数;))1(cos 2sin ))1(cos 3sin 61)(++=ϕπϕπψA1综合类设某一均匀无耗传输线的特性阻抗为Ω=500Z ,终端接有未知负载1Z 现在传输线上测得电压最大值和最小值分别是100mV 和20mV ,第一电压波节位置离负载31min λ=l ,试求该负载的阻抗1Z ;16分解：15minmax ==V V ρ (3)232111=+-=Γρρ…………3 33;344111min πφλλφπλ==+=l ……….3 431132πφj j e e =Γ=Γ…………..3 501101010113.644.8211;∠=Γ-Γ+=+-=ΓZ Z Z Z Z Z …………4 2、一般综合如图求双端口网络的[]Z 矩阵和[]Y 矩阵12分解：1由[]Z 矩阵的定义：…………….6 C A I Z Z I V Z +===01111221021121Z Z I V Z C I ====C B I Z Z I V Z +===022221则：[]⎥⎦⎤⎢⎣⎡++=C B C C C A Z Z Z Z Z Z Z2求[]Y (6)[][]⎥⎦⎤⎢⎣⎡+--+++==-C A C C C B C B A B A Z Z Z Z Z Z Z Z Z Z Z Z Y )(11 3、一般综合设矩形波导宽边cm a 5.2=,工作频率为：GHz f 10=,用4gλ阻抗变换器匹配一段空气波导和一段56.2=r ε的波导,如图求匹配介质的相对介电常数'r ε及变换器的长度;12分解：1各部分的等效特性阻抗如图2根据传输线的四分之一波长阻抗变换性：r r Z Z Z εε0020•=⎪⎪⎪⎭⎫⎝⎛',得6.1=='r r εε;………………5 3求波导波长：cm cm fcr 37.2;3='='==ελλλ波导波长为：cm ag 69.2)2(12='-'=λλλ……………..4 4求变换器的长度：cm l g67.04==λ (3)4三基类型直立振子天线的高度m h 10=,其电流分布表达式为：)(sin )(z h I z I m -=β,当工作波长m 300=λ,求它归于波腹电流的有效高度10分解：1写出表达式2sin2)(sin )(2hI dzz h I dz z I h I mhm hen m βββ=-==⎰⎰2求有效高度m hh en 12sin 22≈=ββ1、综合类设有一无耗传输线,终端接有负载)(30401Ω-=j Z ,求：1、要使传输线的驻波比最小,则该传输线上的特性阻抗是多少 2、此时的最小反射系数及驻波比是多少 3、离终端最近的波节点位置在何处19分 解：1求?0=Z (7)a.2202200101130)40(30)40(+++-=+-=ΓZ Z Z Z Z Z b.求?01=∂Γ∂Z030402022=-+Z ,得：Ω=500Z 2求反射系数及驻波比 (7)a.230101131πj e Z Z Z Z =+-=Γb.21111=Γ-Γ+=ρ3求?1min =z (5)⎪⎪⎩⎪⎪⎨⎧=-=πφλφπλ2344001min z ,代入得：λ811min =z2、一般综合如图求终端接匹配负载时的输入阻抗,并求出输入端匹配条件;14分解：1、求?=in Z (8)2由匹配条件： (6)0Z Z in =求得：BZ B X 21202+=；一般取：001,Z B Z X ==;3、一般综合如图,有一驻波比为的标准失配负载,标准波导的尺寸为2012cm b a ⨯=⨯,当不考虑阶梯不连续性电容时,求失配波导的窄边尺寸1b ;14分解：1根据等效传输线理论,设波导的主模为TE10,则其等效特性阻抗： (4)000)1()12()1(1)1(1jBZ BX B X j BX Z jBjX Z jX jB Z jB Z in +--+-=++++=10121001;TE e TE e Z abZ Z a b Z ==2求反射系数…………5 10102121b b b b Z Z Z Z e e e e +-=+-=Γ3求?1=b ……………5 2727.011=+-=Γρρ,求出：57.01=b 4、三基类确定沿Z 轴放置的电基本振子的方向系数10分 解：1写出电基本振子的归一化方向函数 θϕθsin ),(=F ……………..3 2求D 5.1sin sin 4202==⎰⎰ππϕθθθπd d D (7)2、B 综合类设有一无耗传输线,终端接有负载)(30401Ω-=j Z ,求：1、要使传输线的驻波比最小,则该传输线上的特性阻抗是多少 2、此时的最小反射系数及驻波比是多少 3、离终端最近的波节点位置在何处19分 解：1求0=Z (7)a.2202200101130)40(30)40(+++-=+-=ΓZ Z Z Z Z Z b.求1=∂Γ∂Z030402022=-+Z ,得：Ω=500Z 2求反射系数及驻波比 (7)a.230101131πj e Z Z Z Z =+-=Γb.21111=Γ-Γ+=ρ3求?1min =z (5)⎪⎪⎩⎪⎪⎨⎧=-=πφλφπλ2344001min z ,代入得：λ811min =z2、一般综合如图求双端口网络的[]Z 矩阵和[]Y 矩阵15分解：1由[]Z 矩阵的定义：…………….6 C A I Z Z I V Z +===01111221021121Z Z I V Z C I ====C B I Z Z I V Z +===022221则：[]⎥⎦⎤⎢⎣⎡++=C B C C CA Z Z Z Z Z Z Z2求[]Y (6)[][]⎥⎦⎤⎢⎣⎡+--+++==-C A C C C B C B A B A Z Z Z Z Z Z Z Z Z Z Z Z Y )(113、一般综合设矩形波导宽边cm a 5.2=,工作频率为：GHz f 10=,用4gλ阻抗变换器匹配一段空气波导和一段56.2=r ε的波导,如图求匹配介质的相对介电常数'r ε及变换器的长度;12分解：1各部分的等效特性阻抗如图 2根据传输线的四分之一波长阻抗变换性：r r Z Z Z εε0020•=⎪⎪⎪⎭⎫ ⎝⎛',得6.1=='r r εε; (5)3求波导波长：cm cm f c r 37.2;3='='==ελλλ 波导波长为：cm a g 69.2)2(12='-'=λλλ……………..4 4求变换器的长度：cm l g67.04==λ (3)4三基类型直立振子天线的高度m h 10=,其电流分布表达式为：)(sin )(z h I z I m -=β,当工作波长m 300=λ,求它归于波腹电流的有效高度10分解：1写出表达式2sin 2)(sin )(200hI dz z h I dz z I h I mh m h en m βββ=-==⎰⎰2求有效高度 m hh en 12sin 22≈=ββ。
第七章微波通信和卫星通信（习题与参考答案）一、填空题1、微波通信
第七章微波通信和卫星通信（习题与参考答案）一、填空题1、微波通信分为通信和通信两类。
2、数字已成为一种重要的手段，并与，一起作为当今三大传输手段。
3、电磁频谱，包含从到的各种波、光和射线的。
4、电磁波的频率非常高，故微波又称为。
电磁波的传播速度υ与其频率f 、波长λ之间的固定关系是。
若微波是在真空中传播，则速度为。
5、微波频段的波长范围为，频率范围为。
6、微波中继通信是利用微波作为并采用方式在地面上进行的通信。
7、微波中继通信主要用来传送、、、基地站与交换中心之间的信号。
8、微波频段占用的频带约，而全部长波、中波和短波频段占有的频带总和不足。
9、当通信频率高于时，、及的活动对其影响小。
10、当天线面积给定时，与的平方成反比。
11、微波通信的工作波长，天线尺寸可做得，通常做成，的面式天线。
12、数字微波通信系统设备由、、、等组成。
13、在民用数字微波通信中数字微波通信系统的终端复用设备是时分复用设备。
14、微波站的基本功能是传输来自设备的信号。
15、微波站分为、、和。
16、数字微波站的主要设备包括、、、、等。
17、目前的微波中继系统中大多数采用方式，勤务信号经常采用方式。
18、微波中继范围很宽，工作频率，愈容易获得较宽的和的通信容量。
19、输出功率是指处功率的大小。
输出功率的确定与设备的、、及方式等因素有关。
20、微波通信对频率的要求取决于所采用的以及对的要求。
发信机的工作频率的取决于发信的频率。
21、数字微波通信系统多采用调制方式，若发信机不稳，有，将使解调的幅度下降，增加。
22、要求1⨯10-6～5⨯10-6时，则必须采用石英晶体控制的或。
23、微波收信设备包括、和三部分。
24、对于一个中继段而言，前一个微波站的发信频率就是同一波道的。
频段使用。
25、噪声系数是的重要指标。
数字微波收信机的噪声系数一般为。
26、收信机本身产生的热噪声功率，值就越大，也就是说值是衡量收信机热噪声性能的一项指标。
27、收信机要使接收的已调信号地通过，就要具有足够的工作，即。
微波技术复习题
微波技术复习题一、填空题1.若传输线的传播常数γ为复数，则其实部称为衰减常数，量纲为奈培/米(Np/m)或者分贝/米(dB/m)，它主要由导体损耗和介质损耗产生的；虚部称为相位常数，量纲为弧度/米(rad/m)，它体现了微波传输线中的波动过程。
2.微波传输线中相速度是等相位面移动的速度，而群速度则代表能量移动的速度，所以相速度可以大于光速，而群速度只能小于或等于光速，且相速度和群速度的乘积等于光速的平方或c23.在阻抗圆图中，上半圆的阻抗呈感性，下半圆的阻抗呈容性，单位圆上为归一化电阻零，实轴上为归一化电抗零。
4.矩形金属波导(a>b)的主模是TE10，圆形金属波导的主模是TE11，同轴线的主模是TEM。
5.若传输线端接容性负载(Z L=R L+jX L，X L<0)，那么其行驻波分布离负载端最近的是电压节点；若端接感性负载(Z L=R L+jX L，X L>0)，那么其行驻波分布离负载端最近的是电压腹点。
6.阻抗圆图是由单位电压反射系数坐标系和归一化阻抗坐标系组成的，其中前者又由单位电压反射系数的模值圆和单位电压反射系数的相角射线组成，而后者又由归一化电阻圆和归一化电抗圆组成。
7.在金属波导截止的情况下，TE模的波阻抗呈感性，此时磁储能大于(大于/小于)电储能；TM模的波阻抗呈容性，此时电储能大于(大于/小于)磁储能。
8.微带线的主模为准TEM模，这种模式的主要特征是Hz和Ez都不为零，未加屏蔽时，其损耗包括导体损耗，介质损耗和辐射损耗三部分。
9.特性阻抗为50Ω的均匀传输线终端接负载R L为j20Ω,50Ω,20Ω时，传输线上分别形成纯驻波，纯行波，行驻波。
10.均匀传输线的特性阻抗为50Ω，线上工作波长为10cm,终端接有负载Z L，Z Lˊ1).若Z L=50Ω，在zˊ=8cm处的输入阻抗Z in=50Ω, 在zˊ=4cm处的输入阻抗Z in=50Ω。
2).若Z L=0，在zˊ=2.5cm处的输入阻抗Z in=∞Ω, 在zˊ=5cm处的输入阻抗Z in=0Ω,当0<zˊ<2.5cm处, Z in呈感性，当2.5<zˊ<5cm处, Z in呈容性3). 若Z L=j50Ω，传输线上的驻波系数ρ=∞。
微波技术与天线试卷答案A(1)
课程名称：微波技术与天线答案共 4 页试卷：A、考试形式：闭卷一、填空题（每空1分，共10分）1、300MHz 3000GHz。
2、相等，λ/2。
3、TE104、TE015、电激励、磁激励、电流激励6、越强二、选择题（每题2分，共20分）1、B2、D3、A4、A5、C6、B7、C8、D9、D 10、B三、简答题（每题6分，共24分）1、有一三端口元件，测得其[S]矩阵为：00.9950.1 []0.995000.100s⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦问：此元件有那些性质？它是一个什么样的元件？答：（1）由S11=S22=S33=0知，此元件的三个端口均匹配。
1分（2）由S23=S32=0知，此元件的端口2和端口3是相互隔离的。
1分（3）S ij=S ji(i、j=1,2,3)知，此元件是互易的。
1分（4）由S11=S22=S33知，此元件是对称的。
1分（5）由[S]+[S]≠[I]知，此元件是有耗的。
1分此元件是一个不等分的电阻性功率分配元件。
1分2、智能天线将在那几个方面提高移动通信系统的性能？答：1.提高通信系统的容量和频谱利用率； 1.5分2.增大基站的覆盖面积； 1.5分3.提高数据传输速率； 1.5分4.降低基站发射功率，节省系统成本，减少了信号干扰与电磁环境污染。
1.5分3、解释对称振子的波长缩短效应，分析产生的原因。
答：对称振子的相移常数β大于自由空间的波数k，亦即对称振子上的波长短于自由空间波长，称为波长缩短想象。
2分原因：（1）对称振子辐射引起振子电流衰减，使振子电流相速减小，相移常数β大于自由空间的波数k，致使波长缩短。
2分（2）由于振子导体有一定半经，末端分布电容增大，末端电流实际不为零，4、某定向耦合器的耦合度为33dB ，定向度为24dB ，端口①的入射功率为25W ，计算直通端②和耦合端口③输出功率。
（6分）解：C=10lgP 1/P 3=33dB P 1/P 3=10-3.3 P 3=P 1×10-3.3=0.0125W 2分 D=10lgP 3/P 4=24dB P 4=0.00005W=50μW 2分 则直通端的输出为： P 2=24.9875W 2分5、画出两个沿x 方向排列间距为λ/2且平行于z 轴放置的振子天线在等幅同相激励时的H 面方向图。
微波试题 (1)
微波技术基础一、填空题（40分，每空2分）1、传输线的工作状态是指沿线电压、电流及阻抗的分布规律。
对于均匀无耗传输线，根据终端所接负载阻抗的大小和性质的不同其工作状态分为三种： 行波状态、 驻波状状态、行驻波状态。
2、驻波状态下=Γ|| 1 ，=ρ ∞ 。
行波状态下=Γ|| 0 ，=ρ 13、均匀无耗传输线的特性阻抗为0Z ，终端负载获得最大功率时，负载阻抗=L Z 0Z 。
4、长线和短线的区别在于：前者为 分布 参数电路，后者为 集中 参数电路。
5、阻抗圆图的正实半轴为 电压波腹点或电流波节点 的轨迹，负实半轴为 电压波节点或电流波腹点 的轨迹。
6、圆波导传输的主模为 TE11 模，微带线传输的主模为 准TEM 模。
7、在矩形波导中，当工作波长λ给定时，若要实现10TE 单模传输，则波导尺寸必须满足a a 2<<λ，b 2>λ。
8、二端口微波网络组合方式有 级联方式、串联方式、并联方式。
9、归一化阻抗=Z ~0Z Z = Γ-Γ+11二、简答题（25分，1--3题各五分，4题十分）1、电磁波的波型是如何划分的，有哪几种波型。
答：根据导波系统中电磁波按纵向场分量的有无，可分为三种波型：--------------2分 （1）横磁波（TM 波），又称电波（E 波）:0=H Z，0≠E Z ；-----------------1分 （2）横电波（TE 波），又称磁波（H 波）：0=EZ，0≠H Z ；----------------1分（3）横电磁波（TEM ）：0=EZ，0=H Z 。
---------------------------------1分2、微波传输线的特性阻抗和输入阻抗的定义是什么？ 答：（1）传输线的特性阻抗定义为传输线上入射波电压)(z U i 与入射波电流)(z Ii之比，或反射电压)(z U r与反射波电流)(z I r之比的负值，即)()()()(0z z z z IU I U z rrii-==-------3分 （2）输入阻抗的定义为该处电压U(z)与电流I(z)之比，即)()()(z I z U z z in =-----2分 3、什么是简并波？答：由于不同的m 、n 代表不同的波形，具有不同的场分布；------------------2分 但对同一组m 、n 值TE 波和TM 波有相同的截止波长（频率）。
微波技术参考题(1)
………密………封………线………以………内………答………题………无………效……电子科技大学二零零至二零零学年第学期期考试微波技术课程考试题卷（120 分钟）考试形式：考试日期年月日课程成绩构成：平时分，期中分，实验分，期末分一、填空（每空2分，共20分）（1）传输线的特征阻抗在数值上等于（）电压和（）电流的比值。
（2）同轴线传输的基模是（），最低工作频率是（）。
（3）当传输线上存在驻波时，相邻两最大电压位置的距离为（），其阻抗具有（）的性质。
（4）宽度为a，高度为b=0.45a的空气填充矩形波导，第一个高次模的截止波长是( )，基模单模传输的波长范围是（）。
（5）用L网络进行阻抗匹配时，当最后一个匹配元件是并联元件时，并联元件向负载看去的输入导纳的特征是（）。
（6）无耗网络的Z参数的特点是（）。
二、判断下列命题的正确与错误，正确的打○，错误的打×。
（每小题2分，共10分）（1）与集总元件LC谐振器相同，微波传输线谐振器只有一个谐振频率（）（2）在矩形波导的宽边沿着波传输方向开槽不会截断表面电流。
（）（3）同轴线是TEM传输线，但也可以存在TE和TM模式。
（）（4）无耗网络只有功率的交换，没有功率的吸收，因此也不反射任何功率。
（）（5）一般来说，传输线的输入阻抗与参考面的位置有关。
（）………密………封………线………以………内………答………题………无………效……三、下图是某匹配电路（传输线的特征阻抗为50欧姆）在阻抗圆图上的轨迹。
（15分）（1）给出实际的负载Z L的值。
（5分）（2）画出该匹配电路。
（不必给出电路具体数值）（10分）………密………封………线………以………内………答………题………无………效……四、用一种匹配方法将25+j25欧姆的负载与特征阻抗50欧姆的传输线相匹配。
（20分。
五、求如下网络的Z参数矩阵和ABCD矩阵（20分）六、如图所示的由两节长度相等，特征阻抗不等（Z1>Z2）的传输线串联连接组成的一端短路的传输线谐振器。
微波技术习题答案1
1-1什么是行波，它的特点是什么，在什么情况下会得到行波；什么是纯驻波，它有什么特点，在什么情况下会产生纯驻波？解：当传输线是无限长，或其终端接有等于线的特性阻抗的负载时，信号源传向负载的能量将被负载完全吸收，而无反射，此时称传输线工作于行波状态，或者说，传输线与负载处于匹配状态。
在行波状态下，均匀无耗线上各点电压复振幅的值是相同的，各点电流复振幅的值也是相同的，即它们都不随距离z 而变化；而且，电压和电流的瞬时值是相同的。
当负载l c Z Z =时，反射波为零，由此得到行波。
从信号传向负载的入射波在终端产生全反射，线上的入射波和反射波相叠加，从而形成了纯驻波状态。
对于任意的电抗性负载都可以用一个有限长的短路线或开路线的输入阻抗来代替。
当传输线终端是短路、开路，或接有纯电抗性(电感性和电容性)负载时。
1-2传输线的总长为5/8λ，终端开路，信号源内阻等于特性阻抗。
终端的电压为15045∠ ，试写出始端、以及与始端相距分别为/8λ和/2λ等处电压瞬时值的表达式。
解：（1） 求终端电压L U终端开路，将产生全反射，线上为纯驻波状态。
终端电压L U 应等于入射电压加反射电压，即+L U U (0)U (0)-=，开路处+U (0)U (0)-=，即L U 2U (0)+=。
而开路线上任一处z 的电压，由下式求出L U z U cos z β()=题中，始端z 5/8λ=处有 0U (z )U (5/8)150/45λ== 故有 0j 45L5150e U c o s ()8βλ=⋅ 即00j45j45j(45)L 150e U 5cos()8πλβ±==-=⋅因此，线上任一处的电压复振幅为0+j (45)LU (z )U c o s z =2U (0)c o 1502c o sz eπβββ±== （2）开路状态下，沿线各处的瞬时电压为j w tu (z ,t )R e [U (z )e1502c o s z c o s (w t 45)βπ==+± 故始端瞬时电压j(45)jwt055u(,cos()e]=100cos zcos(wt+45)88πλλββ±⋅据终端8λ处，则距终端为z2λ=j(45)jwt0u(,)e e)22πλλβ±⋅据终端2λ处，则距终端为z8λ=j(45)jwt0u(,)e e]=150cos(wt+45)88πλλβπ±⋅±1-3传输线的特性阻抗为cZ，行波系数为K，终端负载为LZ，第一个电压最小点距终端的距离为l mi m，试求LZ的表达式。
微波技术与天线复习题答案
微波技术与天线复习题答案《微波技术与天线》习题答案章节微波传输线理路1.1设⼀特性阻抗为Ω50的均匀传输线终端接负载Ω=1001R ，求负载反射系数1Γ，在离负载λ2.0，λ25.0及λ5.0处的输⼊阻抗及反射系数分别为多少？解：31)()(01011=+-=ΓZ Z Z Zπβλ8.02131)2.0(j z j e e --=Γ=Γ31)5.0(=Γλ（⼆分之⼀波长重复性）31)25.0(-=ΓλΩ-∠=++=ο79.2343.29tan tan )2.0(10010ljZ Z ljZ Z Z Z in ββλΩ==25100/50)25.0(2λin Z （四分之⼀波长阻抗变换性）Ω=100)5.0(λin Z （⼆分之⼀波长重复性）1.2求外导体直径分别为0.25cm 和0.75cm 的空⽓同轴线的特性阻抗；若在两导体间填充介电常数25.2=r ε的介质，求其特性阻抗及MHz f 300=时的波长。
解：同轴线的特性阻抗abZ rln600ε= 则空⽓同轴线Ω==9.65ln 600abZ 当25.2=r ε时，Ω==9.43ln600aε当MHz f 300=时的波长：m f c rp 67.0==ελ1.3题设特性阻抗为0Z 的⽆耗传输线的驻波⽐ρ，第⼀个电压波节点离负载的距离为1m in l ，试证明此时的终端负载应为1min 1min 01tan tan 1l j l j Z Z βρβρ--?=证明：1min 1min 010)(1min 101min 010in tan l tan j 1/tan tan 1min 1min l j Z Z Z Z l j Z Z l j Z Z Z Z l in l βρβρρββ--?=∴=++?=由两式相等推导出：对于⽆耗传输线⽽⾔：）（Θ1.4传输线上的波长为：m fr2cg ==ελ因⽽，传输线的实际长度为： m l g5.04==λ终端反射系数为： 961.0514901011≈-=+-=ΓZ R Z R输⼊反射系数为： 961.051Γ=Γ-lj in eβ根据传输线的4λ的阻抗变换性，输⼊端的阻抗为：Ω==2500120R ZZ in1.5试证明⽆耗传输线上任意相距λ/4的两点处的阻抗的乘积等于传输线特性阻抗的平⽅。
微波技术基础期末试题与答案(一)
《微波技术基础》期末试题一与参考答案一、选择填空题（每题 3 分，共30 分）1.下面哪种应用未使用微波（第一章）b（a）雷达（b）调频（FM）广播（c）GSM 移动通信（d）GPS 卫星定位2.长度1m，传输900MHz 信号的传输线是（第二章）b（a）长线和集中参数电路（b）长线和分布参数电路（c）短线和集中参数电路（d）短线和分布参数电路3.下面哪种传输线不能传输TEM 模（第三章）b（a）同轴线（b）矩形波导（c）带状线（d）平行双线4.当矩形波导工作在TE10 模时，下面哪个缝不会影响波的传输（第三章）b5.圆波导中的TE11模横截面的场分布为（第三章）b（a）（b）（c）6.均匀无耗传输线的工作状态有三种，分别为行波、驻波和行驻波。
（第二章）Z L 0L 7.耦合微带线中奇模激励的对称面是 电 壁，偶模激励的对称面是 磁 壁。
（第三章）8.表征微波网络的主要工作参量有阻抗参量、 导纳 参量、 传输 参量、散射参量和 转移参量。
9.衰减器有吸收衰减器、 截止衰减器和 极化衰减器三种。
10.微波谐振器基本参量有 谐振波长 、 固有品质因数 和等效电导衰减器三种。
二、传输线理论工作状态（7 分）（第二章）在特性阻抗Z 0=200Ω的传输线上，测得电压驻波比ρ=2，终端为电压波节点，传输线上电压最大值 U max =10V ，求终端反射系数、负载阻抗和负载上消耗的功率。
解： Γ = ρ -1 = 12ρ +1 3由于终端为电压波节点，因此Γ =- 123由Γ =Z L - Z 0= - 12+ Z 3 可得，Z L =100Ω 负载吸收功率为P 2Z 0 ρ三、Smith 圆图（10 分）（第二章）已知传输线特性阻抗Z 0=75Ω，负载阻抗Z L =75+j100Ω，工作频率为 900MHz ，线长l =0.1m ，试用Smith 圆图求距负载最近的电压波腹点与负载的距离和传输线的输入阻抗Z 0Z L解：由工作频率为900 MHz，可得λ=1 m 3而线长为l=0.3λ1.计算归一化负载阻抗ZL=ZLZ= 1+j1.33在阻抗圆图上找到 A 点。
【技术】微波复习题答案1
【关键字】技术微波技术与天线复习提纲（2010级）一、思考题1.什么是微波？微波有什么特点？答：微波是电磁波谱中介于超短波与红外线之间的波段，频率范围从300MHZ到3000GHZ，波长从到；微波的特点：似光性、穿透性、宽频带特性、热效应特性、散射特性、抗低频干扰特性、视距传播性、分布参数的不确定性、电磁兼容和电磁环境污染。
2.试解释一下长线的物理概念，说明以长线为基础的传输线理论的主要物理现象有哪些？一般是采用哪些物理量来描述？答：长线是指传输线的几何长度与工作波长相比拟的的传输线；以长线为基础的物理现象：传输线的反射和衰落；主要描述的物理量有：输入阻抗、反射系数、传输系数、和驻波系数。
3.微波技术、天线与电波传播三者研究的对象分别是什么？它们有何区别和联系？答：微波技术、天线与电磁波传播史无线电技术的一个重要组成部分，它们共同的基础是电磁场理论，但三者研究的对象和目的有所不同。
微波技术主要研究阴道电磁波在微波传输系统中如何进行有效的传输，它希望电磁波按一定要求沿传输系统无辐射地传输；天线是将微波导行波变成向空间定向辐射的电磁波，或将空间的电磁波变成微波设备中的导行波；电波传播研究电波在空间的传播方式和特点。
4.试解释传输线的工作特性参数（特性阻抗、传播常数、相速和波长）答：传输线的工作特性参数主要有特征阻抗Z0，传输常数，相速及波长。
1)特征阻抗即传输线上入射波电压与入射波电流的比值或反射波电压与反射波电流比值的负值，其表达式为,它仅由自身的分布参数决定而与负载及信号源无关；2）传输常数是描述传输线上导行波的衰减和相移的参数，其中，和分别称为衰减常数和相移常数，其一般的表达式为;3)传输线上电压、电流入射波（或反射波）的等相位面沿传播方向传播的速度称为相速，即；4）传输线上电磁波的波长与自由空间波长的关系。
5.传输线状态参量输入阻抗、反射系数、驻波比是如何定义的，有何特点，并分析三者之间的关系答：输入阻抗：传输线上任一点的阻抗Zin定义为该点的电压和电流之比，与导波系统的状态特性无关，反射系数：传输线上任意一点反射波电压与入射波电压的比值称为传输线在该点的反射系数，对于无耗传输线，它的表达式为驻波比：传输线上波腹点电压振幅与波节点电压振幅的比值为电压驻波比，也称为驻波系数。
微波技术基础第五章课后答案
5-2若一两端口微波网络互易，则网络参量[]Z 、[]S 的特征分别是什么？ 解： 1221Z Z = 1221S S =5-4 某微波网络如右图。
写出此网络的[ABCD]矩阵，并用[ABCD]矩阵推导出对应的[S]及[T]参数矩阵。
根据[S]或[T]阵的特性对此网络的对称性做出判断。
75Z j =Ω解： 因为，312150275,2125025j j A A A jj --⎡⎤⎡⎤⎢⎥⎢⎥===⎢⎥⎢⎥-⎣⎦⎣⎦所以，12313754212004j A B A A A jC D ⎡⎤--⎢⎥⎡⎤==⎢⎥⎢⎥⎣⎦⎢⎥--⎢⎥⎣⎦因为，归一化电压和电流为：()()()i i i V z a z b z ==+()(()()i i i i I z I z a z b z ==-(1)归一化ABCD 矩阵为： 00/AB Z a b CZ D c d ⎡⎤⎡⎤=⎢⎥⎢⎥⎣⎦⎣⎦(2)所以： 1122220()()/a b A a b B a b Z +=++-1102222()()a b CZ a b D a b -=++-(3)从而解得：1001100221(/)1(/)1()1()A B Z A B Z b a CZ D CZ D b a ----+⎡⎤⎡⎤⎡⎤⎡⎤=⎢⎥⎢⎥⎢⎥⎢⎥----+⎣⎦⎣⎦⎣⎦⎣⎦(4)所以进而推得[S]矩阵为：⎥⎦⎤⎢⎣⎡+-+----++++=D CZ Z B A BC AD D CZ Z B A D CZ Z B A S 000000/2)(2//1][ (5) ⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--+-=j jj S 2722274211][ (6)由(3)式解得⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡-+-++++----+=⎥⎦⎤⎢⎣⎡220000000011////21b a D CZ Z B A D CZ Z B A D CZ Z B A D CZ Z B A a b (7)所以， ⎥⎦⎤⎢⎣⎡-+-++++----+=D CZ Z B A DCZ Z B A D CZ Z B A DCZ Z B A T 00000000////21][(8)⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--+--=j j j j T 274214212721][ （9）因为[S]阵的转置矩阵][][S S t=，所以，该网络是互易的。
微波复习题
一、填空1、充有25.2r =ε介质的无耗同轴传输线，其内、外导体直径分别为mm b mm a 72,22==，传输线上的特性阻抗Ω=__________0Z 。
（同轴线的单位分布电容和单位分布电感分别()()70120104,F 1085.8,ln 2ln 2--⨯==⨯===πμμεπμπεm a b L abC 和mH ) 2、 匹配负载中的吸收片平行地放置在波导中电场最___________处，在电场作用下吸收片强烈吸收微波能量，使其反射变小。
3、 平行z 轴放置的电基本振子远场区只有________和________ 两个分量，它们在空间上___________（选填：平行，垂直），在时间上_______________（选填：同相，反相）。
4、 已知某天线在E 平面上的方向函数为()⎪⎭⎫ ⎝⎛-=4sin 4sin πθπθF ，其半功率波瓣宽度_________25.0=θ。
二、判断1、无耗传输线只有终端开路和终端短路两种情况下才能形成纯驻波状态。
（ ）2、由于沿smith 圆图转一圈对应2λ，4λ变换等效于在图上旋转180°，它也等效于通过圆图的中心求给定阻抗（或导纳）点的镜像，从而得出对应的导纳（或阻抗）。
（ ） 4、当终端负载阻抗与所接传输线特性阻抗匹配时，则负载能得到信源的最大功率。
（ ） 5、微带线在任何频率下都传输准TEM 波。
（ ） 6、导行波截止波数的平方即2c k 一定大于或等于零。
（ ）7、互易的微波网络必具有网络对称性。
（ ）9、天线的辐射功率越大，其辐射能力越强。
（ ）10、二端口转移参量都是有单位的参量，都可以表示明确的物理意义。
（ ）三、简答题（共19分）1、提高单级天线效率的方法？（4分） （1）提高天线的辐射电阻; （2）降低损耗电阻。
2、在波导激励中常用哪三种激励方式？（6分） （1）电激励；（2）磁激励：（3）电流激励。
3、从接受角度来讲，对天线的方向性有哪些要求？(9分) （1） 主瓣宽度尽可能窄，以抑制干扰； （2） 旁瓣电平尽可能低；（3） 天线方向图中最好能有一个或多个可控制的零点，以便将零点对准干扰方向，而且当干扰方向变化时，零点方向也随之改变；四、计算题（41分）1、矩形波导BJ-26的横截面尺寸为22.434.86a mm b ⨯=⨯，工作频率为3GHz ，在终端接负载时测得行波系数为0.333，第一个电场波腹点距负载6cm ，今用螺钉匹配。
《微波技术》习题解(一、传输线理论)
机械工业出版社《微 波 技 术》（第2版） 董金明 林萍实 邓 晖 编著习 题 解一、 传输线理论1-1 一无耗同轴电缆长10m ，内外导体间的电容为600pF 。
若电缆的一端短路, 另一端接有一脉冲发生器及示波器，测得一个脉冲信号来回一次需0.1μs ，求该电缆的特性阻抗Z 0 。
[解] 脉冲信号的传播速度为t l v 2=s /m 102101.010286⨯=⨯⨯=-该电缆的特性阻抗为0C L Z =00C C L =l C εμ=Cv l =8121021060010⨯⨯⨯=-Ω33.83= 补充题1 写出无耗传输线上电压和电流的瞬时表达式。
[解] (本题应注明z 轴的选法)如图,z 轴的原点选在负载端,指向波源。
根据时谐场传输线方程的通解()()()()()())1()(1..210...21.⎪⎪⎩⎪⎪⎨⎧+=-=+=+=--z I z I e A e A Z z I z U z U e A e A z U r i zj z j r i zj z j ββββ。
为传输线的特性阻抗式中02.22.1;;,Z U A U A r i ==:(1),,212.2.的瞬时值为得式设ϕϕj r j i e U U eU U -+==⎪⎩⎪⎨⎧+--++=+-+++=-+-+)()cos()cos([1),()()cos()cos(),(21021A z t U z t U Z t z i V z t U z t U t z u ϕβωϕβωϕβωϕβω1-2 均匀无耗传输线，用聚乙烯(εr =2.25)作电介质。
(1) 对Z 0=300 Ω的平行双导线，导线的半径 r =0.6mm ，求线间距D 。
(2) 对Z 0 =75Ω的同轴线，内导体半径 a =0.6mm ，求外导体半径 b 。
[解] (1) 对于平行双导线(讲义p15式(2-6b ))0C L Z =rD r D ln ln πεπμ=r D ln 1εμπ=r Drln 120ε=300= Ω 得52.42=rD, 即 mm 5.256.052.42=⨯=D (2) 对于同轴线(讲义p15式(2-6c )) Z L补充题1图示Z g e (t ) 题1-4图示 00C L Z =dD d D ln 2ln2πεπμ=d D r ln 60ε=ab r ln 60ε=75= Ω 得52.6=ab, 即 mm 91.36.052.6=⨯=b 1-3 如题图1-3所示,已知Z 0=100Ω, Z L =Z 0 ,又知负载处的电压瞬时值为u 0 (t)=10sin ωt (V), 试求: S 1 、S 2 、S 3 处电压和电流的瞬时值。
《微波技术》习题解(一、传输线理论)
机械工业出版社《微 波 技 术》（第2版） 董金明 林萍实 邓 晖 编著习 题 解一、 传输线理论1-1 一无耗同轴电缆长10m ，内外导体间的电容为600pF 。
若电缆的一端短路, 另一端接有一脉冲发生器及示波器，测得一个脉冲信号来回一次需0.1μs ，求该电缆的特性阻抗Z 0 。
[解] 脉冲信号的传播速度为t l v 2=s /m 102101.010286⨯=⨯⨯=-该电缆的特性阻抗为0C L Z =00C C L =l C εμ=Cv l=8121021060010⨯⨯⨯=-Ω33.83= 补充题1 写出无耗传输线上电压和电流的瞬时表达式。
[解] (本题应注明z 轴的选法)如图,z 轴的原点选在负载端,指向波源。
根据时谐场传输线方程的通解()()()()()())1()(1..210...21.⎪⎪⎩⎪⎪⎨⎧+=-=+=+=--z I z I e A e A Z z I z U z U e A e A z U r i zj z j r i zj z j ββββ。
为传输线的特性阻抗式中02.22.1;;,Z U A U A r i ==:(1),,212.2.的瞬时值为得式设ϕϕj r j i e U U eU U -+==⎪⎩⎪⎨⎧+--++=+-+++=-+-+)()cos()cos([1),()()cos()cos(),(21021A z t U z t U Z t z i V z t U z t U t z u ϕβωϕβωϕβωϕβω1-2 均匀无耗传输线，用聚乙烯(εr =2.25)作电介质。
(1) 对Z 0=300 Ω的平行双导线，导线的半径 r =0.6mm ，求线间距D 。
(2) 对Z 0 =75Ω的同轴线，内导体半径 a =0.6mm ，求外导体半径 b 。
[解] (1) 对于平行双导线(讲义p15式(2-6b ))0C L Z =rD r D ln ln πεπμ=r D ln 1εμπ=r Drln 120ε=300= Ω 得52.42=rD, 即 mm 5.256.052.42=⨯=D (2) 对于同轴线(讲义p15式(2-6c )) Z L补充题1图示Z g e (t ) 题1-4图示 00C L Z =dD d D ln 2ln2πεπμ=d D r ln 60ε=ab r ln 60ε=75= Ω 得52.6=ab, 即 mm 91.36.052.6=⨯=b 1-3 如题图1-3所示,已知Z 0=100Ω, Z L =Z 0 ,又知负载处的电压瞬时值为u 0 (t)=10sin ωt (V), 试求: S 1 、S 2 、S 3 处电压和电流的瞬时值。
微波测量复习题 (1)分析精选全文
可编辑修改精选全文完整版微波测量复习题1.表征微波信号的三个重要基本参数，简要阐述微波测量与低频电子电路测量的区别和联系。
（1）功率、频率、阻抗。
（2) ①低频电子电路的几何尺寸通常远小于工作波长，属于集中参数电路。
便于测量的电压电流和频率是基本测试量。
微波元器件的几何尺寸通常和工作波长相比拟，属于分布参数电路。
功率，频率和阻抗是基本测试量。
②非TEM波传输线系统中电压、电流的定义失去了唯一性，如单导体传输线波导－模式电压，模式电流。
而在TEM波传输线系统工作于主模且在行波条件下，行波电压V、电流I和传输功率P仍满足与低频电路相同关系式。
③它们在测量任务测量方法和测量仪器方面都有所不同。
2.测量的基本要素与之间互动关系被测对象、测量仪器、测量技术、测量人员和测量环境测量过程—基本要素之间的互动关系:1制定出测试策略（测量算法）和操作步骤（测试程序）2选择测试仪器，组建测试系统。
3分析测量误差并显示测量出结果。
3.什么是测量环境，举例说明测量环境是指测量过程中人员、对象和仪器系统所处空间的一切物理和化学条件的总和。
比如温度、湿度、力场、电磁场、辐射、化学气雾和粉尘，霉菌以及有关电磁量（工作电压、源阻抗、负载阻抗、地磁场、雷电等）的数值、范围及其变化。
4.测量误差来源有哪些？（1）测量对象变化误差（对应测量基本要素）（2）仪器误差（3）理论误差和方法误差（4）人身误差（5）环境影响误差5.计量与测量的关系•计量的任务是确定测量结果的可靠性。
•计量是测量的基础和依据。
•没有计量，也谈不上测量。
•测量发展的客观需要才出现了计量。
•测量是计量应用的重要途径。
•没有测量，计量将失去价值6.微波信号源的主要性能指标与含义微波信号源就是产生微波信号的装置，又称为微波信号发生器。
主要性能指标：频率特性，输出特性，调制特性。
（1）频率特性--频率范围，频率的准确度和稳定度，频率分辨率，频率切换时间，频谱纯度。
（2）输出特性--输出电平，电磁兼容性，输出电平的稳定度、平坦度、准确度（3）调制特性--让微波信号的某个参数值随外加控制信号而改变*微波三极管的主要特征是利用静电控制原理控制交变电子流的大小，来实现信号产生和放大的功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微波技术与天线复习提纲（2010级）一、思考题1. 什么是微波？微波有什么特点？答：微波是电磁波谱中介于超短波与红外线之间的波段，频率范围从300MHZ 到3000GHZ ，波长从0.1mm 到1m ；微波的特点：似光性、穿透性、宽频带特性、热效应特性、散射特性、抗低频干扰特性、视距传播性、分布参数的不确定性、电磁兼容和电磁环境污染。
2. 试解释一下长线的物理概念，说明以长线为基础的传输线理论的主要物理现象有哪些？一般是采用哪些物理量来描述？答：长线是指传输线的几何长度与工作波长相比拟的的传输线；以长线为基础的物理现象：传输线的反射和衰落；主要描述的物理量有：输入阻抗、反射系数、传输系数、和驻波系数。
3. 微波技术、天线与电波传播三者研究的对象分别是什么？它们有何区别和联系？答：微波技术、天线与电磁波传播史无线电技术的一个重要组成部分，它们共同的基础是电磁场理论，但三者研究的对象和目的有所不同。
微波技术主要研究阴道电磁波在微波传输系统中如何进行有效的传输，它希望电磁波按一定要求沿传输系统无辐射地传输；天线是将微波导行波变成向空间定向辐射的电磁波，或将空间的电磁波变成微波设备中的导行波；电波传播研究电波在空间的传播方式和特点。
4. 试解释传输线的工作特性参数（特性阻抗、传播常数、相速和波长） 答：传输线的工作特性参数主要有特征阻抗Z 0，传输常数，相速及波长。
1)特征阻抗即传输线上入射波电压与入射波电流的比值或反射波电压与反射波电流比值的负值，其表达式为0R jwL Z G jwC+=+它仅由自身的分布参数决定而与负载及信号源无关；2）传输常数j γαβ=+是描述传输线上导行波的衰减和相移的参数，其中，α和β分别称为衰减常数和相移常数，其一般的表达式为()()R jwL G jwC γ=++传输线上电压、电流入射波（或反射波）的等相位面沿传播方向传播的速度称为相速，即P wv β=；4）传输线上电磁波的波长λ与自由空间波长0λ的关系02rπλβε==。
5. 传输线状态参量输入阻抗、反射系数、驻波比是如何定义的，有何特点，并分析三者之间的关系答：输入阻抗：传输线上任一点的阻抗Z in 定义为该点的电压和电流之比，与导波系统的状态特性无关，10001tan ()tan in Z jZ z Z z Z Z jZ zββ+=+ 反射系数：传输线上任意一点反射波电压与入射波电压的比值称为传输线在该点的反射系数，对于无耗传输线，它的表达式为2(2)10110()||j z j z Z Z z e Z Z βφβ---Γ==Γ+ 驻波比：传输线上波腹点电压振幅与波节点电压振幅的比值为电压驻波比，也称为驻波系数。
反射系数与输入阻抗的关系：当传输线的特性阻抗一定时，输入阻抗与反射系数一一对应，因此，输入阻抗可通过反射系数的测量来确定；当10Z Z =时，1Γ=0，此时传输线上任一点的反射系数都等于0，称之为负载匹配。
驻波比与反射系数的关系：111||1||ρ+Γ=-Γ，驻波比的取值范围是1ρ≤<∞；当传输线上无反射时，驻波比为1，当传输线全反射时，驻波比趋于无穷大。
显然，驻波比反映了传输线上驻波的程度，即驻波比越大，传输线的驻波就越严重。
6. 简述传输线的行波状态，驻波状态和行驻波状态。
行波状态：行波状态就是无反射的传输状态，此时反射系数T1=0，而负载阻抗等于传输线的特性阻抗，即Z1=Z0;驻波状态：驻波状态就是全反射状态，也即终端反射系数|T1|=1。
|Z1-Z0/Z1+Z0|=|T1|=1行驻波状态：当微波传输线终端接任意复数阻抗负载时，由信号源入射的电磁波功率一部分被终端负载吸收，另一部分则被反射，因此传输线上既有行波也有纯驻波，构成混合波状态，故称之为行驻波状态。
7. 分析无耗传输线呈纯驻波状态时终端可接那几种负载，各自对应的电压波腹点分布答：终端负载为短路、开路或纯阻抗三种情况之一。
（1）终端负载短路时，z=(2n+1)λ/4(n=0,1,2,…)处为电压波腹点。
（2）终端负载开路时，z=n λ/2(n=0,1,2,…)处为电压波腹点。
（3）终端负载为纯电感jX L 时，)2,1,0)((arctan 24120⋯=-+=n Z X n z L πλλ处为波腹点；终端负载为纯电容-jX C 时，)2,1,0)((arccot 220⋯=-=n Z X n z C πλλ处为波腹点。
8. 阻抗匹配的意义，阻抗匹配有哪三者类型，并说明这三种匹配如何实现？ 答：阻抗匹配的意义：对一个由信号源‘传输线和负载构成的系统，希望信号源在输出最大功率时，负载全部吸收，以实现高效稳定的传输，阻抗匹配有三种类型，分别是：负载阻抗匹配、源阻抗匹配和共轭阻抗匹配。
负载阻抗匹配：负载阻抗等于传输线的特性阻抗称之为负载阻抗匹配。
此时，传输线上只有从信号源到负载方向传输的入射波，而无从负载向信号源方向的反射波。
源阻抗匹配：电源内阻等于传输线的特性阻抗称之为源阻抗匹配。
源阻抗匹配常用的方法是在信号源之后加一个去耦衰减器或隔离器。
共轭阻抗匹配：对于不匹配电源，当负载阻抗折合到电源参考面上的输入阻抗等于电源内阻的共轭值时，称之为共轭阻抗匹配。
9. 负载获得最大输出功率时，负载与源阻抗间关系：*g in Z Z = 。
10. 史密斯圆图是求解均匀传输线有关 阻抗匹配 和 功率匹配 问题的一类曲线坐标图，图上有两组坐标线，即归一化阻抗或导纳的 实部和虚部 的等值线簇与 反射系数 的 幅和模角 等值线簇，所有这些等值线都是圆或圆弧，故也称阻抗圆图或导纳圆图。
导纳圆图可以通过对 阻抗圆图 旋转180°得到。
阻抗圆图的上半部分呈 感 性，下半部分呈 容 性。
Smith 圆图与实轴左边的交点为 短路 点，与横轴右边的交点为 开路 点。
Smith 圆图实轴上的点代表 纯电阻 点，左半轴上的点为电压波 节 点，右半轴上的点为电压波 腹 点。
在传输线上负载向电源方向移动时，对应在圆图上应 顺时针 旋转，反之在传输线上电源向负载方向移动时，对应在圆图上应 逆时针 旋转。
11. T EM 、TE 和TM 波是如何定义的？什么是波导的截止性？分别说明矩形波导、圆波导、同轴线、带状线和微带线的主模是什么？答：1）TE 波，TM 波，TEM 波是属于电磁波的三种模式。
TE 波指电矢量与传播方向垂直，或者说传播方向上没有电矢量。
TM 波是指磁矢量与传播方向垂直。
TEM 波指电矢量于磁矢量都与传播方向垂直；2）Kc 是与波导横截面尺寸、形状及传输模式有关的一个参量，当相移常数β=0时，意味导波系统不再传播，亦称为截止, 此时Kc =K, 故将Kc 称为截止波数3）矩形波导，主模TE 10模；圆波导，主模TE 11模；同轴线，主模TEM 模；带状线，主模TEM 模；微带线主模：准TEM 模。
12. 简述矩形波导传输特性的主要参数定义：相移常数，截至波长，截至波数，波导波长，相速度，TE 波和TM 波的波阻抗1） 相移常数和截止波数：相移常数β和截止波数c k的关系是β=2） 相速p v ：电磁波的等相位面移动速度称为相速，即p v ωβ== 3） 波导波长g λ：导行波的波长称为波导波长，它与波数的关系式为2g πλβ==4） 波阻抗：某个波形的横向电场和横向磁场之比，即t tE Z H = 13. 导波系统中工作波长与波导波长的区别。
答：导行波的波长称为波导波长，用λg 表示，它与波数的关系式为其中，2π/k 为工作波长。
14. 为什么空心的金属波导内不能传播TEM 波？空心金属波导内不能存在TEM 波。
这是因为：如果内部存在TEM 波，则要求磁场完全在波导的横截面内，而且是闭合曲线。
有麦克斯韦第一方程可知，闭合曲线上磁场的积分等于与曲线相交链的电流。
由于空心金属波导中不存在轴向即传播方向的传导电流，故必要求有传播方向的位移电流，由唯一电流的定义式可知，要求一定有电场存在，显然这个结论与TEM 波的定义相矛盾，所以，规则金属内不能传输TEM 波。
15. 圆波导中的主模为 TE 11模 ，轴对称模为 TM 01模 ，低损耗模为 TE 01模 。
16. 说明圆波导中TE01模为什么具有低损耗特性。
答：TE01模磁场只有径向和轴向分量，故波导管壁电流无纵向分量，只有周向电流。
因此当传输功率一定时，随着频率升高，管壁的热损耗将单调下降，故其损耗相对其它模式来说是低的，故可将工作在TE01模的圆波导用于毫米波的远距离传输或制作高Q 值的谐振腔。
17. 什么叫模式简并现象？矩形波的和圆波导的模式简并有何异同？答：波导中的电磁波是各种 TMmn 模 和 TEmn 模的各种线性组合，m 为x 方向变化的半周期数，n 是y 方向变化的半周期数；如过当两个模式 TMmn 和TEmn 的截止波长相等时，也就说明这两种模式在矩形波导里出现的可能性相同，这种现象就叫做简并。
18. 圆波导中波型指数m 和n 的意义是什么？圆波导中单模传输的条件是什么？ 答：m 表示场沿圆周分布的整波数，n 表示场沿半径分布的最大值个数。
圆波导中单模传输的条件：19. 波导激励的方法有： 电激励 ， 磁激励 ， 电流激励 。
20. 微波集成传输线的特点及分类。
答：特点：①体积小、重量轻、性能优越、一致性好、成本低；②具有平面结构，通过调整单一平面尺寸来控制其传输特性。
分类：①准TEM 波传输线，主要包括微带传输线和共面波导等；②非TEM 波传输线，主要包括槽线、鳍线等；③开放式介质波导传输线，主要包括介质波导、镜像波导点；④半开放式介质波导，主要包括H 形波导、G 形波导等。
21. 带状线传输主模TEM 模时，必须抑制高次模 TE 模 和 TM 模 ；微带线的高次模有 波导模式 和 表面波模式 。
22. 微带线的特性阻抗随着w/h 的增大而 减小 。
相同尺寸的条件下，εr 越大,特性阻抗越 小 。
23. 微波网络基础中，如何将波导管等效成平行传输线的？答：为定义任意传输系统某一参考面上的电压和电流，作以下规定：①电压U(z)和电流I(z)分别与Et 和Ht 成正比；②电压U(z)和电流I(z)共轭乘积的实部应等于平均传输功率；③电压和电流之比应等于对应的等效特性阻抗值。
对任一导波系统，不管其横截面形状如何，也不管传输哪种波形，其横向电磁场总可以表示为： )(),(),,()(),(),,(z I y x z y x z U y x z y x k k t k k t ∑∑==式中，),(),(y x y x k k 是二维实函数，代表了横向场的模式横向分布函数；)()(z I z U k k 、是一维标量函数，它们反映了横向电磁场各模式沿传播方向的变化规律。
