六管超外差调幅收音机基本原理及原理图
第17章 S66E六管超外差式收音机原理及组装.ppt
17.1 超外差收音机原理
采用了这种电路的收音机叫外差式收音机，混频和振荡的工 作，合称变频。外差作用产生出来的差频，习惯上我们采用 易于控制的一种频率，它比高频较低，但比音频高，这就是 常说的中间频率，简称中频。任何电台的频率，由于都变成 了中频，放大起来就能得到相同的放大量。调谐回路的输出， 进入混频级的是高频调制信号，即载波与其携带的音频信号。 经过混频，输出载波的波形变得很稀疏其频率降低了，但音 频信号的形状没有变。通常将这个过程(混濒和本振的作用) 叫做变频。变频仅仅是载波频率变低了，并且无论输入信号 频率如何变化最终都变为465KHz，而音频信号(包络线的 形状)没变。
上一页 下一页 返回
17.1 超外差收音机原理
它取本机振荡产生的等幅振荡信号频率f1和输入回路选择出 来的电台高频已调波信号频率f2的差频465KHz作为中频信 号输出，送往下一级。对变频电路，要求在变频过程中，原 有的低频成分不能有任何畸变，并且要有一定的变频增益； 躁声系数要非常小；工作要稳定；本机振荡频率要始终比输 入回路选择出的广播电台高频信号频率高465KHz。如图 17-2所示变频级是以晶体管 VT1 为中心，它兼有振荡、混 频两种作用。它的主要作用是把输入的不同频率的高频信号 变换成固定的465kHz 的中频信号。
上一页 下一页 返回
17.1 超外差收音机原理
3. 本振回路 由晶体管 VT1 、可变电容 CB 、振荡变压器（简称中振或
短振) T1 和电容 C2构成变压器反馈式振荡器。它能产生等 幅高频振荡信号，振荡频率总是比输入的电台信号高 465kHz。 4．混频回路 由调谐回路和本振电路组成天线所接收信号由L2 耦合到 VT1 的基极，本机振荡信号通过 C2 耦合到 VT1 的发射极。 两种频率的信号在 VT1 中混频，混频后由集电极输出各种 频率的信号。其中包含本机振荡频率和电台振荡频率的差额 等于465kHz 的中频信号。
六管收音机原理图

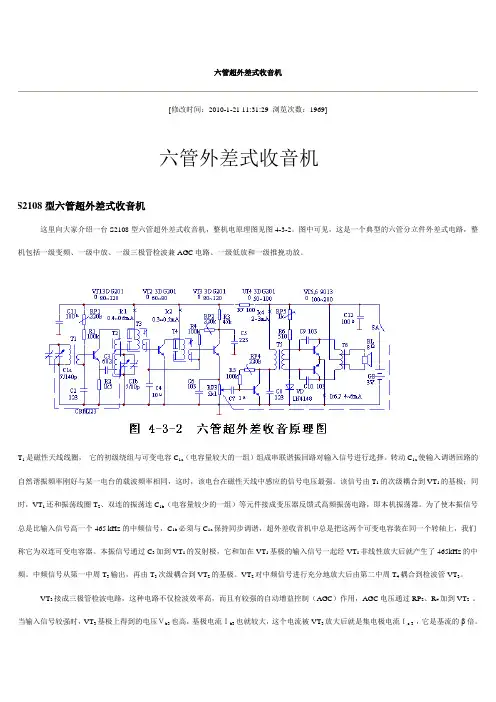

六管超外差式收音机[修改时间：2010-1-21 11:31:29 浏览次数：1969]六管外差式收音机、 S2108型六管超外差式收音机这里向大家介绍一台S2108型六管超外差式收音机，整机电原理图见图4-3-2。
图中可见，这是一个典型的六管分立件外差式电路，整机包括一级变频、一级中放、一级三极管检波兼AGC电路、一级低放和一级推挽功放。
T1是磁性天线线圈，它的初级绕组与可变电容C1a（电容量较大的一组）组成串联谐振回路对输入信号进行选择。
转动C1a使输入调谐回路的自然谐振频率刚好与某一电台的载波频率相同，这时，该电台在磁性天线中感应的信号电压最强。
该信号由T1的次级耦合到VT1的基极；同时，VT1还和振荡线圈T2、双连的振荡连C1b（电容量较少的一组）等元件接成变压器反馈式高频振荡电路，即本机振荡器。
为了使本振信号总是比输入信号高一个465 kHz的中频信号，C1b必须与C1a保持同步调谐，超外差收音机中总是把这两个可变电容装在同一个转轴上，我们称它为双连可变电容器。
本振信号通过C3加到VT1的发射极，它和加在VT1基极的输入信号一起经VT1非线性放大后就产生了465kHz的中频。
中频信号从第一中周T3输出，再由T3次级耦合到VT2的基极。
VT2对中频信号进行充分地放大后由第二中周T4耦合到检波管VT3。
VT3接成三极管检波电路，这种电路不仅检波效率高，而且有较强的自动增益控制（AGC）作用，AGC电压通过RP2、R4加到VT2 。
当输入信号较强时，VT3基极上得到的电压Ｖb3也高，基极电流Ｉb3也就较大，这个电流被VT3放大后就是集电极电流Ｉc 3 ，它是基流的β倍。
基极电流增加，集电极电流也随之增加，这时R3上的压降就较大，VT3集电极电压Ｖc3就比较低，那么VT2从R4取得的基极偏置电流Ｉb2也就比较小，于是VT3的集电极工作电流降低，导致VT2的放大倍数降低，从而起到了自动控制增益的作用。
S66E六管超外差式调幅收音机制作报告
专项技能训练报告S66E六管超外差式调幅收音机制作学院：机械和电子工程学院专业：电子信息工程姓名：学号： 09042128指导老师：东华理工大学2012年6 月20 日第一章超外差收音机原理1.1超外差收音机的工作原理超外差收音机的工作原理过程将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（在我国为465KHz），然后再进行放大和检波。
这个固定的频率，是由差频作用产生的。
如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。
由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。
采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。
外差作用产生出来的差频，习惯上我们采用易于控制的一种频率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。
任何电台的频率，由于都变成了中频，放大起来就能得到相同的放大量。
调谐回路的输出，进入混频级的是高频调制信号，即载波和其携带的音频信号。
经过混频，输出载波的波形变得很稀疏其频率降低了，但音频信号的形状没有变。
通常将这个过程(混频和本振的作用)叫做变频。
变频仅仅是载波频率变低了，并且无论输入信号频率如何变化最终都变为465KHz，而音频信号(包络线的形状)没变。
混频器输出的携音频包络的中频信号由中频放大电路进行一级、两级甚至三级中频放大，从而使得到达二极管检波器的中频信号振幅足够大。
二极管将中频信号振幅的包络检波出来，这个包络就是我们需要的音频信号。
音频信号最后交给低放级放大到我们需要的电平强度，然后推动扬声器发出足够的音量。
若要求超外差式收音机得到更高的灵敏度，在调谐回路和混频之间还可以加入高频放大级然后再去混频。
根据超外差收音机的原理，我们可以将附录所示的电路分成以下几个模块：调谐回路、变频回路（包括本振电路、混频电路和选频电路）、中频放大（中放）回路、检波及AGC回路、低放级回路、功放级回路。
中夏S66E六管超外差式收音机实验报告
收音机组装实验报告题目：中夏S66E六管超外差式收音机实验报告一、实验目的：利用所给材料制作一台收音机，接受频率范围535千赫----1605千赫的中波段。
在散件的组装过程中除可进一步学习电子技术外还可以掌握电子安装工艺了解测量，焊接和调试技术，一举多得。
二、实验原理：3V低压全硅管六管超外差式收音机具有安装调试方便，工作稳定，声音宏亮，耗电省等优点，它有输入回路高放混频级，一级中放，二级中放，前置低放兼检波级，低放级及功放级等部分组成。
电路原理图如下:图1.图2：三、实验内容：1、元件说明：（1）中频变压器（以下简称中周）三只为一套，其接线图见印制版图。
T2为振荡线圈的中周为红色，T3为第一级中放用的中周为白色，T4为第二级中放用的中周为黑色。
这三只中周在出厂前均已调在规定的频率上，装好后只需微调或不调，请不要乱调。
中周外壳除起屏蔽作用外，还起导线的作用，所以中周外壳必须可靠的接地。
（2）T5为输入变压器，线圈骨架上有凸点标记的为初级，印制板上也有圆点作为标记，其接线图在印制板上可以很明显的看出，安装时不要装反（还可以配合万用表测量进行分辨）。
（3）VT5，VT6为9013属于中功率三极管，请不要与VT1—VT4的高频小功率三极管相混淆，因为他们的外形和脚外的排练都是一样的。
VT1-VT3选用9018，VT4选用9014，请不要装错。
（4）电路原理图中所标出的元件参数为参考值，如与实际给出的元件参数有出入请自己灵活掌握。
如下图所示：2、安装工艺要求：再动手焊接前请先用万用表将各元件测量一下，做到心中有数，安装时请先装低矮和耐热的元件（如电阻），然后再装大一点的元件（如中周，变压器），最后装怕热元件（如三极管）。
（1）电阻的安装：请将电阻的阻值（参照本说明书电阻值计算示意图）选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也可以采用立式安装，高度要统一。
（2）瓷片电容和三极管的脚剪的长度要适中，不要剪得太短，也不要留的太长，他们不要超过中周的高度。
调幅收音机的工作原理 ppt课件
U1U2=U1maxU2max cosΩt cosω 1t cosω 2 t /2 =U1maxU2max cosΩt[cos(ω 2 +ω 1) t +cos(ω 2 -ω 1) t]/2
利用通带滤波器去出差频
U△=U1maxU2max cosΩtcos(ω 2 -ω 1) t/2
ppt课件
17
检波与AGC电路（二）
检波工作
同样可由三极管 的 be 结来完成 ，再由电容滤去 残余的中频成分 ，在检波负载 RP上得到音频 信号。检波后， 音频信号由电容 耦合到下一级去 。
ppt课件
18
检波与AGC电路（三）
自动增益控制电路（AGC） 的作用是利用强信号来自动 降低前级的增益。信号越强 ，反馈回前级放大管的直流 成份越大，前级放大管的增 益越小。从而达到自动增益 控制的目的。
ppt课件
4
高放式调幅收音机工作原理
高放式：在选频后具有多级高放，而后检波的工作方 式。
优点：比直放式收音机灵敏度高、功率大
缺点：选择性较差，调谐较复杂 （当被接收的 频率改变时，谐振电路都要重新调整 ）
ppt课件
5
超外差收音机特点
超外差式：将电台信号通过差频变为固定不变的中频 (465KHz)，利用中频放大器放大后再进行检波、低放乃至功 放的工作方式 。 超外差式的优点： 灵敏度高，选择性好 音质好（通频带宽） 工作稳定（不容易自激）
调幅收音机工作原理
以619型超外差式收音机为例
ppt课件
1
619型6管超外差式收音机的工作原理
ppt课件
2
调幅收音机工作原理
收音机就是把从天线接收到的高频已调信号经检波（解调） 还原成音频信号的无线电波接收机。
六管超外差式收音机原理
11年1月4日星期二
c.中放
选频级输出的中频信号由VT2的 基极输入并进行放大，中放电路中 的负载是中频变压器T4的初级线 圈和谐振电容C，它们也是并联谐 振在中频465kHz,对中频信号再一 次选频,以保证只有有用信号被放 大。
11年1月4日ห้องสมุดไป่ตู้期二
d. 检波与AGC
检波级的主要任务是把中频调幅信号 还原成音频信号，C4、C5起滤去残 余的中频成分的作用。 检波工作由三极管 VT3 的 be 结 来完成，再由 C5 滤去残余的中频成 分 ， 在 检 波 负 载RP上 得 到 音 频 信 号。检波后，音频信号由C6耦合到 下一极去。 自动增益控制AGC: AGC控制电压通过R3加到VT2的基 极，其控制过程是： 外 信 号 电 压 ↑→Vb3↑→Ib3↑→Ic3↑→Vc3↓通过 Vb2↓→Ib2↓→Ic2↓→外信号电压↓
11年1月4日星期二
e.低放级（电压放大）VT4
检波滤波后的音频信号由电位器RP送到前置低放管VT4， 把音频信号进行放大，使功放级得到更大的音频信号电压， 使收音机有足够的音量。旋转电位器RP可以改变VT4的基极 对地的信号电压的大小，可达到控制音量的目的。
但是音频信号经过放大后带 负载能力还是很差，不能直 接推动扬声器工作，还需进 行功率放大。
11年1月4日星期二
The End
谢谢大家!
11年1月4日星期二
11年1月4日星期二
b.变频
变频回路由混频、本机振荡和选频三部分电路组 成。 变频级是以晶体管 VT1 为中心，它兼有振荡、混 频两种作用。它的主要作用是把输入的不同频率的高 频信号变换成固定的 465kHz 的中频信号。 由晶体管 VT1 、可变电容 CB、中周 T2 和电容 C1 构成本地振荡器。它能产生等幅高频振荡信号，振荡 频率总是比输入的电台信号高 465kHz。 天线所接收信号由T1 耦合到VT1 的基极，本机振 荡信号通过 C1耦合到 VT1 的发射极。两种频率的信 号在 VT1 中混频，混频即相当于模拟乘法器, 混频后 由集电极输出的信号中包含了本振频率和电台振荡频 率的差频为465kHz 的中频信号。 由T3的初级线圈和谐振电容C组成并联谐振电路， 它的谐振频率在465kHz,对混频输出信号进行选频, 滤去其他频率的信号,只把465kHZ的信号耦合到下一 级.
超外差式六管收音机的组装PPT课件
1KΩ＝1000Ω ；1MΩ＝1000KΩ＝1000000Ω
III. 电阻的标称功率：W（瓦特） 常用电阻的标称功率有1/16W、1/8W、1/4W、1/2W、1W、2W、5W、 10W等。 IV. 电阻的标称及识别方法：
1F＝1000000μF；
1μF=1000nF=1000000pF
第18页/共30页
III. 电容标称值的识别： A. 电解电容（有极性）
正负极的判别：①、② 标称值的判别：从电容侧面可以读出电容的
容值和耐压值
B. 其他无极性电容（瓷片电容）
①
负
②
极
标
引
识
线
_
长
短
+
标称值的判别：
103
① 直接标称法。如果数字是0.001，那它代表的是0.001uF， 如果是10n，那么就是10nF，同样100p就是100pF。
注：本次综合实验中所用到的中频变压器（中周）不可互换，且厂家已经调整好， 不要调整。
第12页/共30页
IV. 检波电路（BG3、 C8、C9、R9 、W）
ui
BG3
ui
C5
R8
0.01u
200
T
W
u0
5K
u0
BG3在电路中的使用相当于一个二极管。
原理：当BG3输入到某一正半周峰值时， BG3
T
导通，C5、C11充电，当BG3的输入电压小于C5上的电压时，
② 不标单位的直接表示法：用1~3位数字表示，容量单位为 pF，如103=10×103 PF
③ 色码表示法 ：（类似电阻的色码）
六管超外差式收音机原理
六管超外差式收音机原理曾经的半导体收音机分立元件收音机结构朋友们好，今天我给大家讲一下六管超外差式收音机的原理。
虽然现在收音机已经慢慢淡出我们的生活视野，但其工作原理，制作方法不失为电子爱好者的最好教材，它涵盖了电子技术、无线电基本知识，熟练掌握超外差式收音机原理、元件识别、制作，对于我们进一步掌握其它电子设备非常有益。
首先我们看一下超外差式收音机的原理框图，它是由调谐输入回路→变频、中放、检波，前置低放，功放电路组成。
六管超外差式收音机框图我们再看一下它的电路原理图六管超外差式收音机电路原理图我们知道超外差式收音机的重要特征就是将输入信号和本机振荡信号混频后取其中频465KHZ, 因此它必须有本机振荡电路，也即混频环节。
中直放式收音机是没有这个电路的，这也是超外差式收音机的优势所在。
我们对电路逐一进行讲解。
一、输入回路：属于典型的LC串联谐振电路，CA是由有机薄膜双联可变电容器的一联和线圈组成，它的作用就是通过LC谐振电路的特选频性，选出高频信号，CT是垫整微调电容，与CA并联用来微调回路电容量，T1属于高频变压器，ab为初级、dc为次级，它们共同绕制在铁氧体磁棒上，铁氧体磁棒的作用是接收电磁波、线圈铁心，ab、dc线圈既是电路初级、次级的通路，同时起变换阻抗的作用，初级一般在60—120匝，次级一般在6—10匝左右。
作为信号接收、选择回路应该注意的是，可变电容必须动片接地，两个线圈的近端必须接地。
磁棒应选择中波磁棒，位置在端头附近。
二、变频部分：VT1，R1、R2、C2、T2、T3共同组成了核心电路--变频器，T2为本机振荡线圈，初级串联在集电极中，次级为LC选頻回路，T3为中周，R1为基级偏置电阻。
VT1与R2、C2、T2共同组成了本机振荡电路，它属于共基调发变压器反馈式振荡电路，通过集电极降压反馈给发射极，R2为振荡反馈电路的负载，C3为双联可变电容器的震荡连，本机振荡频率比输入信号高一个中频也就是465KHZ，T3为中周，谐振频率465KHZ，它是一个LC并联谐振电路，利用其谐振时的高阻特性达到选频的目的，T3的作用有三个选频、耦合、变换阻抗。
超外差式收音机原理图
超外差式收音机原理图一、最简收音机原理图1-1中LC谐振回路是收音机输入回路，改变电容C使谐振回路固有频率与无线电发射频率相同，从而引起电磁共振，谐振回路两端电压VAB最大，将该电波接收下来。
经高频放大电路放大后，通过由二极管D和滤波电容C1构成的检波电路，将调幅信号包络解调下来，得到调制前的音频信号，再将音频信号进行低频放大，送到喇叭，就完全还原成可闻的声波信号。
图1—1 最简单的收音机组成框图这就是最简AM收音机（也称高放式收音机）的工作原理，它简单，但可行性、可使用性太差，不适合日常使用。
由于高放式收音机中高频放大器只能适应较窄频率范围的放大，要想在整个中波频段535kHZ—1605kHZ获得一致放大是很困难的。
因此用超外差接收方式来代替高放式收音机。
二、超外差式收音机原理所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz或455KHz）调制波。
超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。
在广播、电视、通讯领域，超外差接收方式被广泛采用。
如图3-4。
图1—2 超外差原理在超外差的设计中，本振频率高于输入频率。
用同轴双联可变电容器，使输入回路电容C1-2和本振回路电容C1-1同步变化，从而使频率差值始终保持近似一致，其差值即为中频，即：如接收信号频率是：600kHz，则本振频率是1055kHz；1000kHz，则本振频率是1455kHz；1500kHz，则本振频率是1955kHz；由于谐振回路谐振频率，f 与C不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f与C近似成线性变化，保证f本振-f信号=f中频为一固定中频信号。
超外差方式使接收的调制信号变为统一的中频调制信号，在作高频放大时，就可以得到稳定且倍数较高的放大，从而大大提高收音机的品质。
六管超外差调幅收音机基本原理及原理图PPT课件
授课：XXX
10
八、六管超外差调幅中波收音机原理图
2021/3/9
授课：XXX
11
刚才的发言，如 有不当之处请多指
正。谢谢大家！
2021/3/9
12
a、电磁波的频率越高，越容易辐射出去；理论和实践证明，当天线的长度为无线
电信号波长的1/4时，天线的发射和接收转换效率最高。
b、电磁波的传播距离 ,频率和波长的关系
传播距离=波长乘频率 C =λf
c、电磁波的频率越高，波长越短；穿透能力越强，但跨越障碍物的 能力越弱；
d、电磁波的传播速度约等于光速。（30万Km/S)
六管超外差调幅中波收音机基 本原理及原理图识图技巧
2021/3/9
授课：XXX
1
思考：
1、收音机是一台具有什么功能的电子产品？ 你了解它的工作原理吗？
2、现实生活中你有没有使用或接触过类似的 电子产品？
3、你能够看懂简单的电路原理图吗？
2021/3/9
授课：XXX
2
一、什么是电磁波
电磁波的定义：
2021/3/9
授课：XXX
3
电磁波的性质
电磁波频率低时，主要借由有形的导电体才能递。原因是在低频的电振荡中，磁电 之间的相互变化比较缓慢，其能量几乎全部返回原电路而没有能量辐射出去；电磁波 频率高时即可以在自由空间内传递，也可以束缚在有形的导电体内传递。在自由空间 内传递的原因是在高频率的电振荡中，磁电互变甚快，能量不可能全部返回原振荡电 路，于是电能、磁能随着电场与磁场的周期变化以电磁波的形式向空间传播出去，不 需要介质也能向外传递能量，这就是一种辐射。
从科学的角度来说，电磁波是能量的一种，凡是高于绝对零度的 物体，都会释出电磁波。 正像人们一直生活在空气中而眼睛却看不 见空气一样，除光波外，人们也看不见无处不在的电磁波。电磁波就 是这样一位人类素未谋面的“朋友”。
六管超外差收音机原理
此次的电子实习的内容为练习焊接技术及装配一台收音机。
通过对这台正规的收音机的安装、焊接及调试，我了解了电子产品的主要装配过程，学习了整机的装配工艺，培养了动手动脑的能力。
我们组装的收音机为六管超外差式收音机，频率范围是525-1605千赫，输出功率为50mw（不失真）和150mw（最大）。
以下为超外差式收音机的原理及电原理图：超外差式收音机：是指输入信号和本机振荡信号产生一个固定中频信号的过程。
如果把收音机收到的广播电台的高频信号，都变换为一个固定的中频载波频率（仅是载波频率发生改变，而其信号包络仍然和原高频信号包络一样），然后再对此固定的中频进行放大，检波，再加上低放级，就成了超外差式收音机。
图中部分功能如下：1. 输入回路从天线接收进来的高频信号首先进入输入调谐回路。
输入回路的任务是：(1)收集电磁波，使之变为高频电流；(2)选择信号。
在众多的信号中，只有载波频率与输入调谐回路相同的信号才能进入收音机。
2. 本机振荡器电子学理论指出：当两个不同频率的正弦交流电通过非线性器件时（例如三极管或二极管），就会产生许多新的频率成份，其中之一就是这两个频率的差频。
为了达到变频的目的，收音机必须自身有一个产生等幅波的高频振荡器，这个振荡器就叫做本机振荡器，简称“本振”。
3. 中频放大级由于中频信号的频率固定不变而且比高频略低，所以它比高频信号更容易调谐和放大。
通常，中放级包括1~2级放大及2~3级调谐回路，可以说：超外差式收音机的灵敏度和选择性在很大程度上就取决于中放级性能的好坏。
4. 检波与AGC电路经过中放后，中频信号进入检波级，检波级也要完成两个任务：一是在尽可能减小失真的前提下把中频调幅信号还原成音频。
二是将检波后的直流分量送回到中放级，控制中放级的增益（即放大量），使该级不致发生削波失真。
电台信号强时，把中放级的电流调小，使这一级的增益降低；反之，电台信号弱时将中放级的电流适当调大，使它的增益增加。
图解经典电路之六管调幅收音机
图解经典电路之六管调幅收音机展开全文今天闲来无事，带大家来分析一个经典电路。
如题，就是伴随我们整个童年的收音机，常用的收音机按照工作原理来说主要分为FM （调频）和AM（调幅）两种。
AM收音机最经典的电路要数六管调幅收音机。
今天，我们就来分析一下六管收音机的工作原理。
首先，拆开收音机，看看里面都有些啥。
图一收音机拆解图完整的电路图如下：图二完整电路图首先回答几个问题：（1）收音机是什么？收音机是一个能够接收无线电台广播信号，并把节目内容通过扬声器播放出来的终端设备。
（2）收听广播电台需要什么条件？首先，既然收音机是用来接收无线广播电台的设备，那么首先得有正常工作的无线广播电台，然后手里有一台工作正常的收音机。
我们通过调频旋钮来选择我们要收听的电台。
图三无线广播系统（3）收音机的原理是什么？首先，我们思考一下声音和电信号的关系。
虽然声音和电信号是两种不同的东西，但是可以通过一定方式实现两者之间的相互转化。
比如。
声音 ---> 电信号（麦克风可以将声音震动的机械能转化成电能）电信号---> 声音(扬声器，俗名喇叭，可以将电信号转化成声音信号)图四电信号和声音信号相互转换既然这样，如果电台到听众之间的距离很近的话，我们完全可以通过把麦克风产生的电信号通过电线传送到听众那里，然后使用放大器将电信号加以放大，推动喇叭发出声音。
结构如下：图五有线传输电台信号但是，一个广播电台不可能只服务于它周边的少数听众，且每个听众接根线收听电台实在是不方便。
所以，无线电台出现了。
无线和有线区别在哪里那? 顾名思义，无线电台就是把电台原本需要通过电线传输的电信号，先转换成电磁波，发往空中，然后接收端通过天线接收到该电磁波，天线把接收到的电磁波转换成电信号，加以放大，推动扬声器发出声音。
结构如下：图六无线传输电信号然而，我们人类听觉范围只有20Hz～20KHz，多数人声的频率范围在340Hz～3.4KHz之间。
根据理论分析，电信号转换成电磁波的能力跟频率和天线长度有关系，即，频率越高，天线越长，电信号越容易转换成电磁波，通过天线发射出去。
超外差收音机原理及原理图
无线电广播传输过程广播电台播出节目是首先把声音通过话筒转换成音频电信号，经放大后被高频信号（载波）调制，这时高频载波信号的某一参量随着音频信号作相应的变化，使我们要传送的音频信号包含在高频载波信号之内，高频信号再经放大，然后高频电流流过天线时，形成无线电波向外发射，无线电波传播速度为3×108m/s，这种无线电波被收音机天线接收，然后经过放大、解调，还原为音频电信号，送入喇叭音圈中，引起纸盆相应的振动，就可以还原声音，即是声电转换传送——电声转换的过程。
中波的频率（高频载波频率）规定为525—1605kHz（千周）。
短波的频率范围为3500—18000kHz。
超外差收音机原理图3-2为调幅超外差收音机的工作原理方框图，天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合——变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频（实习图3-2中B处），中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号（实习图3-2中D处）。
再经低放，功率放大后，推动扬声器发出声音。
本机工作原理简述。
电路图见实习图3-3所示C1、B1组成天线输入回路。
VT1、B2、B1、C组成变频级。
VT1为变频管。
初级线圈与C构成变频级负载。
C1、B2组成本机振荡电路，C6为振荡耦合电路，VT2、VT3组成中频放大电路，2AP9为检波电路，R9为音量电位器（带电源开关），C16为高频耦合电容。
VT4、VT5为前置低频放大级、VT6、VT7组成乙类推挽功率放大器。
R16、C21、C17为电源波波电路。
R1、R2、R3、R4、R5、R6、R7、R12、R10、R11、R13、R17、R18为各级的直流偏置电阻。
超外差收音机超外差收音机的安装：①整机电路分析，熟悉元件在印刷板上安装位置。
S66D超外差式调幅收音机的工作原理
I 0 1 2 3 4 5 6 7 8 9
II 0 1 2 3 4 5 6 7 8 9
III 0 1 2 3 4 5 6 7 8 9
倍率 100 101 102 103 104 105
误差 ±1% ±2%
±0.5% ±0.25% ±0.1%
10－1 10－2
±5% ±10%
色 环 认 识 的 规律
元 件 脚 的 弯 制 成 形 1
错
直接从元件 根部，将元 件脚弯制成形
yes
用镊 子夹住元件根 部，将元件脚 弯制成形
大约1- 2 mm
镊子
元 件 脚 的 弯 制 成 形 2
立式插法的 元件只要弯 一边
别太短
元 件 的 插 放
卧式插法
立式插法
S66D收音机电阻 的安装，采用立式 插法
立式插法的注意点
8、输入变压器
T5（B）输入变压器线圈骨架有一白凸塑料点，要与印刷电路板 输入变压器电子符号上白点对应。当T5（B）输入变压器引脚位置焊 错，拆卸T5（B）时，注意应将引脚的焊锡吸除干净，否则拆卸T5 （B）输入变压器引脚时，易断脚或断线（内部引线断线）。
实习组装调整中易出现的问题
9、印刷电路板
印刷电路板A、B、C、D调试点（静态无信号）将T1线圈断开， 断开d点即可（静态无信号状态），调试测量静态VT1、VT2、VT3、 VT4、VT5、VT6三极管电流后焊上A、B、C、D点。
S66D超外差式调幅收音机的工作原理
（1）、工作方框图
输入 回路
混频
中放1
中放2
检波
前置 低放
功放
AGC 本振
S66D六管超外差式收音机 电路原理图
“×”为集电极电流测试点，电流参考值见图上方
六管超外差中波调幅收音机
S P E A K E R V 1 3 V d c S W 1
6
0 .0 1 u F
R W 1 5 K
C 1 1 0 .0 1 u F
B 2底 视 图 ( 黑 )B 3底 视 图 ( 白 )
5
0 . 3 Ω 0 . 1 Ω 3 . 4 Ω
B 4底 视 图 ( 绿 )
5 4
3 . 8 Ω 2 . 4 Ω 1 Ω
六管超外差中波调幅收音机
广播是无线通信的典型应用之一，它传送的是模拟的 话音或音乐信号。通信方向为单向，一点对多点。 音频信号频率范围为20Hz~20kHz，不可能直接无线远 距离传输，而必须调制到较高频率，通过电磁波的方式无线 传递出去。而接收端通过解调还原音频信号，如下图：
信 号 源 放大 调制 射频 功放 收音机
超外差AM接收机
0 0 R 6 1
+
M L 1 0 2 3 A ( 黑 )T F 1 0 4 2 C ( 白 )
1 A N T E N N AR 9 1 K
T F 1 0 4 3 C ( 绿 ) B 4
3 4 5 2 1
R 4 3 0 K
C 7 1 0 0 u F G N D R 5* 9 1 K
T1 + N 1
+
N 1
N 2
R L
RL
T2
电路图
实验步骤
1．检查并认识元器件，与电路图对照，分类（电阻、 电容、三极管、二极管、振荡线圈和中周变压器、 输入输出变压器、天线线圈、音量电位器等。 2．用万用表测量电阻、二极管、三极管、振荡线圈和 中周变压器、输入输出变压器，测出三极管的β值， 分出哪个是输入变压器。 3．检查元器件，检查印制板有无断线及短路。 4．按图安装焊接元器件：注意三极管和二极管有极性， 不要插错，为了调试方便，电阻R1,R5和R7先不焊。 振荡线圈和中周变压器注意色标，找准位置，同时 外壳的两个接脚也要焊到电路板上，注意分辨输入 输出变压器。安装双联电容时，应把天线线圈架也 安装上。 5 ．安装完成后，进行调试。
六管超外差式收音机.
六管超外差式收音机计算机与信息工程学院xxx指导教师 xxx讲师摘要本文主要介绍六管超外差式收音机是接收调幅广播的接收机，它由调谐变频回路，中频放大电路，检波及自动增益控制电路，低频前置放大和功率放大（OTL）五部分组成，接收频率范围为535KHz-1605KHz中波段。
并简要叙述了收音机的焊接原理和参数测量，调频测试过程。
关键词调谐变频；中频放大；检波；低频放大；功率放大1 工作原理1.1电路组成及原理外差：输入信号和本机振荡信号产生差频的过程。
输入信号和本机振荡信号产生一个固定中频信号的过程叫超外差。
因为，它是比高频信号低，比低频信号又高的超音频信号，所以这种接收方式叫超外差式。
超外差式收音机就是利用这种方式，把接收到的频率不同的电台信号都变成固定的中频信号（465kHz),再由放大器对这个固定的中频信号进行放大，同时在选择回路（输入回路）或高频放大器与检波器之间插入一个变频器及中频放大器。
和直接放大式相比较，超外差式收音机具有灵敏度高而工作稳定，选择性好而失真度小等优点，在实际生活中有着广泛的应用。
灵敏度是指收音机接收微弱信号的能力；选择性是指接收有用信号抑制无用信号的能力，也就是分隔邻近电台的能力；失真度是指收音机输出信号波形与输入信号波形相比失真的程度。
灵敏度、选择性、失真度都是收音机的主要性能指标。
图1组成方框图图2电路原理图1.2输入调谐回路输入调谐电路如图3所示，由双连可变电容器的CA和T1的初级线圈Lab 组成，是一并联谐振电路，Tl是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l／2πLabCA，当改变CA时，就能收到不同频率的电台信号。
中频只是改变了载频的频率，原来的音频包络线并没有改变。
中频信号可以更好地得到放大。
中频信号经检波并滤除高频后得到的音频信号，再经低放和功率放大后，推动扬声器发出声音。
图3电输入调谐回路1.3变频回路变频回路组成：由混频、本机振荡和选频三部分电路组成。
