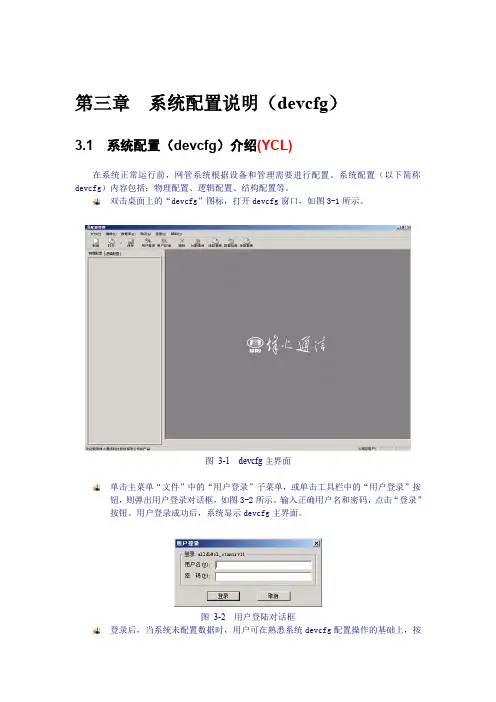

第三章 系统配置说明(devcfg)

第三章系统配置说明（devcfg）3.1 系统配置（devcfg）介绍(YCL)在系统正常运行前，网管系统根据设备和管理需要进行配置。

系统配置（以下简称devcfg）内容包括：物理配置、逻辑配置、结构配置等。

双击桌面上的“devcfg”图标，打开devcfg窗口，如图3-1所示。

图3-1 devcfg主界面单击主菜单“文件”中的“用户登录”子菜单，或单击工具栏中的“用户登录”按钮，则弹出用户登录对话框，如图3-2所示。

输入正确用户名和密码，点击“登录”按钮。

用户登录成功后，系统显示devcfg主界面。

图3-2 用户登陆对话框登录后，当系统未配置数据时，用户可在熟悉系统devcfg 配置操作的基础上，按工程合同要求进行配置；当系统已经配置相关数据，需要查看和修改时，则可单击主菜单“数据库”中的“读数据库”子菜单，或单击工具栏中的“读数据库”按钮，（系统会提示：“正在从数据库中读取配置数据…”，）调出已配置好了的系统数据。

在devcfg 中，为了方便对合同中所要求的数据进行配置，devcfg 提供了如下操作功能：拖放功能系统支持配置过程的施放，使用户将选取的管理对象拖放至相应对象下，即完成了配置过程，使配置过程变得简单、快捷、灵活，不易出错。

剪切、复制、粘贴功能系统支持管理对象的剪切、复制、粘贴功能。

若管理对象配置在错误的位置或需要移动，则将该对象剪切、粘贴到正确位置上，即完成该对象的移动；若多个管理对象相同或相似时，则将已配置好的对象复制，粘贴到所需位置，再修改个别不相同的属性即可。

3.1.1 devcfg 主界面devcfg 主界面由主菜单、工具栏、浏览树、对象视图以及状态栏五部分组成。

在对象视图中，如果同时打开多个视图窗口，则在对象视图的底部有一窗口栏，会显现相应窗口名称按钮，点击该按钮，该窗口即为当前对象视图窗口。

图 3-3 devcfg 主界面菜单 工具栏 浏览树对象视图 状态栏 窗口栏3.1.2 devcfg主菜单devcfg的主菜单包括：文件、编辑、数据库、高级、查看和帮助，如图3-4所示。

下面我们将依次介绍各个菜单的内容和功能。

图3-4 devcfg主菜单“文件”菜单“文件”菜单共九个菜单项，依次为：新建：建立新配置，打开新配置管理窗口。

打开：打开数据配置文件。

系统缺省为从软盘A中读取，也可点其“取消”按钮，从硬盘和其它介质中读取。

关闭：关闭当前的配置文件。

保存：将当前工程的所有配置数据打包成一个配置文件，方便数据保存。

另存为：将当前配置数据保存为另一个配置文件。

用户登录：输入其正确用户名及口令，确保合法用户登录进入网管系统。

否则，系统会提示登录失败。

用户注销：取消该用户进入网管系统。

退出：退出devcfg程序。

“编辑”菜单“编辑”菜单包括三个菜单项，依次为：减切：若有配置错误或需要移动该管理对象，可使用该功能。

复制：若有多个管理对象的数据配置相同，可使用该功能。

粘贴：有减切或复制，则必然会使用粘贴。

“数据库”菜单“数据库”菜单包括三个菜单项，依次为：读数据库：读取数据库中的配置数据。

数据检查：检查当前配置数据的合法性及完整性，提示其配置数据是否正确。

存数据库：该命令将清除数据库中的原有配置数据（包括单盘配置数据），把当前的配置数据保存在数据库内。

只有高级用户才能进行写库操作。

“高级”菜单“高级”菜单包括两个菜单项，依次为：管理程序：配置管理程序（manager.exe）。

（详细步骤请见3.9节中“管理程序配置”）选项：设置程序选项。

（详细步骤请见3.9节中“配置数据库、dtserver程序”） 比较配置：可以将数据库配置和文件配置进行比较。

“查看”菜单“查看”菜单包括四个菜单项，依次为：工具栏、状态栏、窗口栏、浏览树。

“查看”菜单决定是否显示工具条、浏览树、状态栏、和对象视图中的窗口栏。

“帮助”菜单“帮助”菜单中的“关于devcfg”信息框显示烽火通信科技股份有限公司的devcfg软件版本信息等。

如图3-5所示。

图 3-5 关于devcfg信息窗口3.1.3 工具栏工具栏包括十个按钮，分别对应于以下命令：新建（配置）、打开（配置文件）、保存（配置文件）、用户登录、用户注销、删除（对象）、属性、读数据库、数据检查和存数据库。

如图3-6所示。

其工具栏中各命令按钮在上面做过介绍，在这里就不再重复了。

图3-6 工具栏窗口3.1.4 状态栏状态栏主要是，显示菜单命令的解释信息以及作图时的位置信息。

如图3-7所示。

图3-7 状态栏窗口3.1.5 浏览树浏览树通常包括“物理配置”和“逻辑配置”两页，也可以在需要的情况下添加“业务配置”页和“区域配置”页。

“物理配置”页用来配置局、架、框等物理对象；“逻辑配置”页用来配置工程、网块、网元、组等逻辑对象；“业务配置”页用来配置V5系统、配置SNMP （简单网络管理协议）模块；“区域配置”页用来配置允许管理区域的用户，并设置其用户权限。

即将整个工程按区域划分，不同的区域授权给不同的用户管理。

下面我们就这四种配置分别说明。

物理配置（如图3-8所示）系统初次使用时，配置状态为空，“物理配置”页中的浏览树无节点；经配置后，物理视图中显示系统的设备配置结构：如工程地图、局、机架、机框等。

在“物理配置”页的空白处点击鼠标右键，弹出菜单命令：添加局、粘贴（局）、树展开、树缩回、（打开或关闭）业务配置（页）、（打开或关闭）区域配置（页）。

在局上点击鼠标右键，弹出菜单命令：✧ （在局下）添加机架 ✧ 删除（局） ✧ 剪切（局） ✧ 复制（局） ✧ 粘贴（架） ✧ （局）属性。

在架上点击鼠标右键，弹出菜单命令：✧ （在架下）添加框 ✧ 删除（架） ✧ 剪切（架） ✧ 复制（架） ✧ 粘贴（框） ✧ （架）属性。

在框上点击鼠标右键，弹出菜单命令：✧ 删除（框） ✧ 剪切（框） ✧ 复制（框） ✧ 粘贴（盘） ✧ （框）属性。

图 3-8 物理配置窗口框右键菜单架右键菜单局右键菜单物理配置页物理配置页 右键菜单逻辑配置（如图3-9所示）系统初次使用时，配置状态为空，“逻辑配置”页中的浏览树无节点；经配置后，物理视图中显示系统的管理配置结构：如工程、网块、网元、组、架框。

在“逻辑配置”页的空白处点击鼠标右键，弹出快捷菜单命令：✧添加工程✧粘贴（工程）✧树展开✧树缩回✧（打开或关闭）业务配置（页）✧（打开或关闭）区域配置（页）。

添加工程时会在“物理配置”页中自动添加该工程的地图，在“业务配置”页中自动添加该工程的模块图。

在工程上点击鼠标右键，弹出快捷菜单命令：✧（在工程下）添加网块✧删除✧（设置）当前工程✧剪切✧复制（工程）✧粘贴（网块）✧（工程的）结构配置✧（工程）属性。

在网块上点击鼠标右键，弹出快捷菜单命令：✧（在网块下）添加网元✧删除✧剪切✧复制（网块）✧粘贴（网元）✧（网块）属性。

在网元上点击鼠标右键，弹出快捷菜单命令：✧（在网元下）添加组✧删除✧剪切✧复制（网元）✧粘贴（组）✧（网元）属性。

添加网元时会自动在其下添加一个组号为1的组。

在组上点击鼠标右键，弹出快捷菜单命令：✧删除✧剪切✧复制（组）✧粘贴（盘）✧（组）属性。

图 3-9 逻辑配置窗口业务配置该功能是为添加V5系统而设的，在逻辑配置和物理配置的基础上配置V5系统处理盘、V5局端模块和V5远端模块。

具体配置方法请参见3.9节配置示例第十二部说明。

区域配置该功能主要是在网管的特殊组网中需要运用。

具体应用可常见第六章中专题“区域划分”。

3.1.6 视图devcfg 架视图（如图3-10所示）架视图用来显示局中机架、机框的配置图。

在架视图的空白处点击右键弹出菜单，可进行下列操作：✧ （在局中）添加机架 ✧ 删除（局）✧ 定位（显示局在浏览树中的位置） ✧ 剪切（局） ✧ 复制（局）逻辑配置页网元右键快捷菜单工程右键快捷菜单网块右键快捷菜单组右键快捷菜单逻辑配置页 右键快捷菜单✧粘贴（架）（注意改架号）、✧（显示局）属性在架的标题以及架内空白处点击右键弹出菜单，可进行下列操作：✧（在架中）添加框✧删除（架）✧定位（显示架在浏览树中的位置）✧剪切（架）✧复制（架）✧粘贴（框）（注意改框号）✧（显示架）属性。

在框上点击右键弹出菜单，可进行下列操作：✧删除（框）✧定位（显示框在浏览树中的位置）✧剪切（框）✧复制（框）✧粘贴（盘）（注意需在空槽位上才能粘贴盘）✧（显示框）属性。

图3-10 架视图框右键快捷菜单架右键快捷菜单架视图右键快捷菜单框视图（如图3-12所示）框视图用来显示框中单盘及其槽位配置图。

在框视图的空白处(或框标题栏上)弹出右键菜单，可进行下列操作：✧全部添加（在框中所有没有盘的槽上添加相应的盘）✧全部删除（删除框中所有的盘）✧反向添加（删除框中所有的盘并且在原来没有盘的槽上添加相应的盘）✧槽偏移（设置修改槽地址的偏移量）其中，所谓设置槽偏移即设置十六进制槽地址的偏移量，从而修改槽地址。

若在单选框中选中“增大”，则表示原槽地址加上偏移量；若在单选框中选中“减小”，则表示原槽地址减去偏移量。

其对话框（如图3-11所示）：图3-11 槽偏移量对话框✧删除（框）✧定位（显示框在浏览树中的位置）✧剪切（框）、复制（框），粘贴（盘）、（显示框）属性。

在槽上弹出右键菜单，可进行下列操作：✧在槽上添加可以添加的盘✧粘贴（盘）✧（显示槽）属性。

在盘上弹出右键菜单，可进行下列操作：✧删除（盘）✧替换槽上可以添加的其他盘✧剪切（盘）✧复制（盘）✧（显示）盘属性✧（显示）槽属性。

框视图中已配置机盘显示为亮色，未配置机盘显示为黑色，每一个单盘都有其该槽位标识。

图3-12 框视图地图视图（如图3-13所示）对应物理配置的地图视图为工程地图；对应逻辑配置的地图视图为工程图。

在地图视图上点鼠标右键，可以选择进入或者退出编辑模式。

所谓进入编辑模式，即编辑模式菜单项打上“√”，并带快捷操作命令菜单。

只有在编辑模式下，才能在地图视图中加上背景图像；才能把浏览树中的对象按住鼠标左键不放，将其拖放到视图的相应位置上创建热点。

热点被激活以后可以用鼠标拖放修改该热点位置，也可以用键盘的上下左右键移动热点。

在编辑模式下，可进行下列操作：✧清除（地图中的所有）热点✧（设置地图的）背景图像✧清除背景✧（设置）字体颜色✧（热点的两个告警灯）水平排列✧（热点的两个告警灯）垂直排列。

在编辑模式下，鼠标左键点击某热点可激活该热点，此时热点的矩形框架变为上阴影状态。

对热点单击右键，弹出快捷菜单命令：✧添加连线、删除热点✧定位热点（显示热点所对应的对象在浏览树中的位置）✧（改变热点上的告警灯排列方式为）水平排列✧垂直排列。

要添加连线，必须在其中一个热点上点鼠标右键，选择“添加连线”命令，然后将光标移至另一个热点后点鼠标左键，即完成两个热点之间的连接。
