总体桥面系和附属工程

施工方案

目录

1、编制依据 (2)

2、编制原则 (2)

3、工程概况........................................ 错误!未定义书签。

4、施工工艺........................................ 错误!未定义书签。

4.1、填方边坡...................................... 错误!未定义书签。

4.2、挖方边坡...................................... 错误!未定义书签。

5、质量保证措施.................................... 错误!未定义书签。

6、安全保证措施.................................... 错误!未定义书签。

7、环境保护措施.................................... 错误!未定义书签。

8、文明施工措施.................................... 错误!未定义书签。

1、编制依据

1.1、两阶段施工图设计图纸;

1.2、现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调

查资料;

1.3、《公路桥涵施工技术规范》(JTJ 041-2000);

1.4、《公路工程质量检验评定标准》(JTJ 071-98)。

2、编制原则

2.1、坚持科学性、先进性、经济性、合理性与实用性相结合的原则。

2.2、整体推进,均衡生产,确保总工期的原则。

2.3、保证重点,突破难点,质量至上的原则。

2.4、保持施组设计严肃性与动态控制相结合的原则。

2.5、强化组织指挥,加强管理,保工期、保质量、保安全。

2.6、优化资源配置,实行动态管理。

2.7、文明施工,保护环境。

3、工程概况

甘渣峪3#大桥

湿接缝、湿接头、负弯距张拉施工方案

一、工程概况

本合同段桥梁上部结构有预应力混凝土T梁结构、预应力混凝土箱梁结构、预应力混凝

土空心板梁结构,其中跨径L=20m的箱梁有70片,跨径L=30m的T梁有315片、跨径L=16m 空心板梁177片。T梁现浇顶板、横隔板采用C50混凝土,现浇墩顶湿接缝采用C50膨胀混凝土。

二、施工准备和施工工艺

1.施工准备

梁体架设之前,测量组要及时在支座垫石上定出支座中心,并测出每个支座垫石的标高,

标高符合设计时应及时安装橡胶支座,支座安装前垫石表面必须清理干净,对不符合设计标

高的垫石,用环氧树脂砂浆抹平调到设计标高,垫石标高控制在3mm以内,并按设计尺寸标

出橡胶支座的中心,准确安放橡胶支座在垫石上,确保橡胶支座和垫石的中心线重合。梁板

架设位置准确,各种预埋钢筋调直对齐。

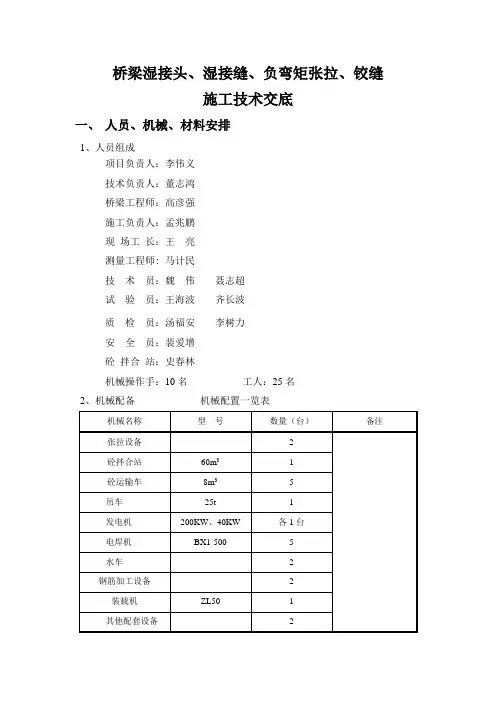

2.主要机械及人员配备

各桥配备钢筋加工机械一套,混凝土运输车 3 台,插入式振捣器 50# 2台。人员情况:钢筋工10名,模板工8名,混凝土工5名;张拉工4名。

3.模板制作及施工工艺

3.1现浇横隔梁

3.1.1在施工之前对横隔梁端头凿毛进行检查,凿毛达到规范要求,钢筋表面的油渍、

漆度、鳞锈等清除干净,使得梁体和钢筋与现浇混凝土能够更好的结合。两梁体端头预留的

钢筋焊接达到要求,其余预留钢筋可采用绑扎。

3.1.2横隔梁施工采用竹胶板拼模,竹胶板厚不小于 1.5mm,横隔梁宽59cm,横隔梁两侧竹胶板宽不小于79cm,即两侧包边不小于10cm,封底采用竹胶板,设置对拉螺杆,四周加固牢靠。

3.1.3施工工艺

施工准备

钢筋加工制作

钢筋绑扎

施工准备

模板安装

混凝土浇注

洒水养生

3.2湿接头施工

3.2.1在施工之前对梁体的端头进行凿毛,钢筋表面的油渍、漆度、鳞锈等清除干净,

使得梁体和钢筋与现浇混凝土能够更好的结合。两梁体端头顶板和底板预留的钢筋要提前焊

接起来,其余预留钢筋可采用绑扎。

3.2.2在安装中横梁底模时底模中线和盖梁的中心线必须重合,安装中横梁底模在支座位置时可采用塑料布、施工棉四周围包裹橡胶支座,防止在施工混凝土时混凝土污染支座,

模板间有缝隙地方用施工棉塞死,底模支撑加固采用纵为 15×10cm 和横向为 15×15cm 的

方木,纵横向方木间的空隙用木楔楔死。

3.2.3. 中横梁钢筋加工应符合规范,各部误差是:主筋长度为±10mm,箍筋为±5mm.箍筋间距为±10mm。中横梁骨架筋为焊接而成,焊缝长度单面焊为≥10d、双面焊为≥5d(d 为钢筋直径),焊缝宽度为 0.7d,焊缝深度为 0.3d。中横梁箍筋和梁体预埋钢筋有干扰时,可

以适当调整箍筋位置,钢筋保护层应符合设计要求。

3.2.

4.中横梁与梁体衔接部位定型钢模加固时,应先在盖梁上用冲击钻打眼,并打入Φ22 的钢筋头,再用10×10 的方木一头顶在钢筋头上一头支撑在定型钢模的底部和一根 10×10 的方木一头顶在钢筋头上一头支撑在定型钢模顶部;中横梁的两侧模板用 5×5 的方木作为背方间距控制在 70~80cm 之间,模板上下用拉杆拉紧;在加固中横梁和两侧边梁封头

模板时底部用木楔楔死梁体和防撞挡块间的空隙,顶部用支撑方木一头顶在挡块顶一头顶在

钢模面。具体加固图见下图:

3.2.5.在中横梁混凝土施工时应做好负弯距张拉施工的防护措施,先穿好钢绞线,并接

好该部位的波纹管,后接的波纹管两头和以前预留的波纹管进行衔接,衔接两头应保证有和以前的波纹管同直径长的接头尺寸进行搭接,并且接口用胶带裹紧防止漏浆,混凝土施工完以后应对混凝土表面进行拉毛,拉毛深度为1~2mm.夜间温度过低时应该进行保温覆盖.

3.2.6.在浇筑中横梁混凝土时应严格控制浇筑顺序,不能更改浇筑顺序,防止影响两跨梁体间的张拉顺序,浇筑混凝土一定要振捣密实,增强桥梁的整体性,浇筑温度应控制在 5℃
