三相四线及三相三线错误接线向量图分析及更正
三相四线电度表错误接线分析
三相四线电度表错误接线分析1 前百三相四线有功电度表在低压系统电能计量中应用较为普遍，其接线方式主要有直接接入和经过电流互感器间接接入两种方式，直接接入法主要用于负荷电流较小的用户，负荷较大的用户一般采用经电流互感器接入法。
采用电流互感器间接接入时，在实际接线中经常会出现电流互感器接反、电流电压不同相、电压回路断线等造成电度表不能准确计量等现象，本文针对以上几种现象进行了分析，并给出了判断依据。
2 三相四线有功电度表经电流互感器间接接入正确接线正确接线图及向量图如图1所图1三相四线有功电度表正确接线及向量图u电度表第一元件接入A相电压、电流，第二元件接入E相电压、电流，第三元件接入C相电压、电流.具有功功率计算公式为：8s机+ unms中h+ ILLCOS由J假设三相负载对称，则有功功率计算公式为F=3U工OOS中.，3由蛛镂睛误分析与判周程3.1电流互感器(面称CT,以下同)接线错误|此时三相有功功率的计算式为:P二U a l a COS (180°—①a) + U b I b COS①b+ U c I c COS e c假设三相负载对称，则此时有功功率为：P=UICOS①，是正确接线计量值的1/3，此时电度表明显走慢。
B、C 相CT接反与A相接反结果相同。
3.1.2 2CT 接反3个CT中2个CT接反，假设为A、B相CT接反，其接线图及向量图如图3所示:此时三相有功功率的计算式为：P=U.LCOS (100° —中J + Utl^OS (180° —中』+ ILLCOS中小假设三相负载对称，则此时有功功率为f^-UICOS^,是正确f线让曩旗的-工处此时电度表反转口已二两相CT接反，限C两相CT接反与人E相接反结果相同口3.1. 3 3CT接反」3CT接反全部接反，其接线图及向量图如图4所示.图 4 3CT接反时接线图及向量医盘此时三相有功功率的计算式为:P二U a l a COS (180°—①a) + U b I b COS (180°—①b) + U c I c COS (180°—①c)假设三相负载对称，则此时有功功率为：P=-3UICOS①，是正确接线计量值的-1倍，此时电度表反转。
高供高计三相四线接线错误检查及分析
模拟屏接线： 以三相四线的接线方式，通过后台控制 输入电压、电流参数，可模拟三相三线 接线和三相四线接线。
高供高计三相四线计量基础知识
高供高计三相四线计量的正确接线
表脚接线： 第一元件： UA，IA 第二元件： UB，IB 第三元件： UC，IC
高供高计三相四线计量基础知识
.
UB
.
UBA
高供高计三相四线接线错误分析
根据测量结果分析电流接线
就近原理：以夹 角小于60°来判 断线电流是否从 属A/B/C电压。 假设I1是IC ，I2是
.
UAB
.. (I.A) UA
I2
IA ，I3是IB ，则
UA与I2的角度为 24°， UB与I3的 角度超过90°，
.
UCB
.
(-IB)
高供高计三相四线计量的正确接线
接线盒接线： 第一元件： UA，IA 第二元件： UB，IB 第三元件： UC，IC
高供高计三相四线计量基础知识
正确接线的六角图
.
UAB
三相四线接线方式（感性）
.
UAC
.
UA
.
Ia
.
UCB
.
Ic
.
UC
.
UBC
.
.
UB
Ib
.
.
UCA
UBA
高供高计三相四线计量基础知识
正确接线的六角图
测试题一
12
99.5
1
0.98
23
99.5
2
0.97
31
99.5
3
0.98
3
0
23
31
1
低压三相四线制错误接线分析判定方法
低压三相四线制错误接线分析判定方法1、接线图2、判断步骤和方法（1）测量相电压U1、U2、U3的电压值，正常情况下，相电压为220V 左右，线电压U12/U23/U31的电压值在380V左右；若U1、U2、U3电压为几十伏，则说明该相断线；若U12/U23/U31中有电压为0者，则说明线电压为0者的两相接入了同一相；测量I1、I2、I3的电流值，根据负荷情况判定二次电流的大小。
（2）如三相电压未失压，测量U1/I1,U1/I2，U1/I3，U2/I2之间的夹角；如有失压，选定相电压正常的任何一相，测量正常相的相电压对三相电流的相位角，再测量另外正常相对本相的电流相位角。
（3）测量电压相序，以验证最终分析判定的结果是否和测量结果一致。
（4）根据测试的相位角度关系绘制向量图，在依据负载相位角判定错误接线类型（5）计算更正系数和退补电量（6）更正接线例1：某三相四线客户，现场测量U1、U2、U3均在228V左右，U12=403V,U23=398V,U31=402V，电流I1=1.21A，I2=1.20A，I3=1.20A，负载为感性15°，U1/I1夹角192°，U1/I2夹角为136°，U1/I3夹角为253°，U2/I2夹角252°，U3/I3夹角133°，用相序表测量为逆相序，错误接线期间抄见电量为-50000kwh，请分析错接线形式，计算更正系数和退补电量。
分析：根据上述相位关系绘制向量图如下1、假定U1为A相，那么U3为B相电压，U2为C相；依据判断出的电压相别和负载相位角关系，可判定电流I1/I2/I3的相别。
结论：电压A、C、B（逆相序，同时从绘制的向量图也可以判定相序，U1-U2-U3的顺序为逆，因此是逆相序）,电流接入-Ia，Ib，Ic更正系数Kg计算的方法：退补电量△W=W（kg-1)=-50000(-1.49-1)=124500kwh如果△W大于0，则客户应向供电部门补电量，如果△W小于0，供电部门应向客户退电量。
三相四线电能计量装置常见错误接线及判断
三相四线电能计量装置常见错误接线及判断摘要：电能计量装置是电力企业实现电量结算及线损考核的重要工具，电能计量准确与否直接关系到发、供电企业的经济效益和社会效益，各发、供电企业在提高计量准确性方面都越来越重视。
而计量装置的接线是否正确，将直接影响到计量的准确性。
因此，掌握电能计量装置错误接线的分析方法极为重要。
关键词：计量装置三相四线电能表接线类型一、引言为确保供电企业和广大电力用户的利益不受损失，对于准确计量电能，使电能计量装置准确、稳定运行在计量管理工作中显得十分重要。
掌握电能计量装置接线检查是每个计量工作者必须具备的。
因此，计量人员、用电检查人员必须学会错误接线的判断方法。
造成电能计量装置的故障原因：1.构成电能计量装置的各组成部分出现故障。
2.电能计量装置接线错误。
3.人为抄读电能计量装置或进行电量计算出现的错误。
4.窃电行为引起的计量失准。
5.外界不可抗力因素造成的电能计量装置故障。
二、计量装置的原理电能计量是通过二次电路、互感器以及电能表按一定的结构组合从而实现在线电能计量功能。
在竞争愈发激烈的今天，在现代电力市场条件下为了能够保证公平、公正、公开的电能生产者和使用提供优越的服务，建立现代化的电能计量、交易以及电力系统是非常必要的。
作为提供电能计量的源头，对于电能的管理和计量是非常至关重要的作用。
电能计量装置是为计量电能所必须的计量器具和辅助设备的总体，包括电能表、负荷管理终端、配变监测终端、集中抄表集中器、计量柜（计量表箱）、电压互感器、电流互感器、实验接线盒以及二次回路等。
电能表按接线方式不同可分为：单相表、三相三线电能表、三相四线电能表。
三、常见的错误接线类型三相四线电能表四根电压线钳分别夹电能表2、5、8、10号接线端子，三根电流线钳夹1、4、7号端子，校验仪上则按颜色和顺序依次接好即可。
三相四线电能表在正确接线的情况下，计量功率为：P=P1+P2+P3=3IpUpcosφ电能表计量正常，若接线出现错误，则会出现漏计或错计电量，从而造成相应的损失。
三相四线及三相三线错误接线向量图分析及更正
2
2
= 1 UI sinaφ+ 3 UI cosφ
2
2
五、更正系数
K=
P0
/PX
=
1 UI
3UI cos sina 3UI
cos
(这里需要同除以 UI cosφ)
2
=
3
1 tg 3
2
2
= 23
tg 3
六、更正接线 更正的时候需要短接后换表接线位置
图片上半部分是模板不要写在卷子上 下图需要写
范文
得下图
1 6 3 2 7 4 5 就是更正接线
范文
例题 3———————————————————— （电压断线情况）三相三线错误接线分析 (红色为分析不写入)
一、测量数据
电压电流：U12=50V U13=100V U32=50V U10=0V U20=50V U30=100V
I1=1.5A I2=1.5A
3
1
1
3
2
2
2
2
3
1
3
2
0
-1
2
-3
2
2
2
180o 210o 240o 270o 300o 330o 360o
Sina 0
-1
2
- 3 -1
-3
-1
2
0
2
2
cos -1
-3
-1
2
0
1 2
3
1
2
2
范文
例题 2———————————————————— （非电压断线情况）三相三线错误接线分析 (红色为分析不写入)
cos(180o±φ)=-cosφ sina(180o-φ)=sinaφ sina(180o+φ)=-sinaφ
高供高计三相四线接线错误检查及分析
用检、计量、抄核收技师实操题
2018年7月
课程内容目录
1 高供高计三相四线计量基础知识 2 高供高计三相四线接线错误分析
高供高计三相四线 知识计点 量基础知识
高供高计三相四线计量的正确接线 正确接线的六角图 正确接线的功率表达式
高供高计三相四线 计量基础知识 高供高计三相四线计量的正确接线
cos[60°+(-φ)] = UI[2cos(120°+φ) + cos(60°-φ)] = UI[2(cos120°cosφ –sin120°sinφ)+ cos60°cosφ+sin60°sinφ] = UI(cosφ - √3sinφ + 1/2cosφ+ √3/2sinφ) = UI(3/2cosφ – √3/2sinφ) = √3/2UI(√3cosφ – sinφ)
1
0.98
23
99.5
2
0.97
31
99.5
3
0.98
23
31
1
12
120o
240o
126o
3
0
2
246o
3
186o
高供高计三相四线 接线错误分析 根据测量结果分析电流接线
.
UAB
.
.
UA
I2
.
UCB
以U12（ UBC ）为基准在六 角图上画出I1、I2和I3。
.
I3
.
UC
.
I1
.
UCA
.
UAC
.
23
99.5
2
0.97
31
99.5
最新三相四线及三相三线错误接线向量图分析及更正培训资料

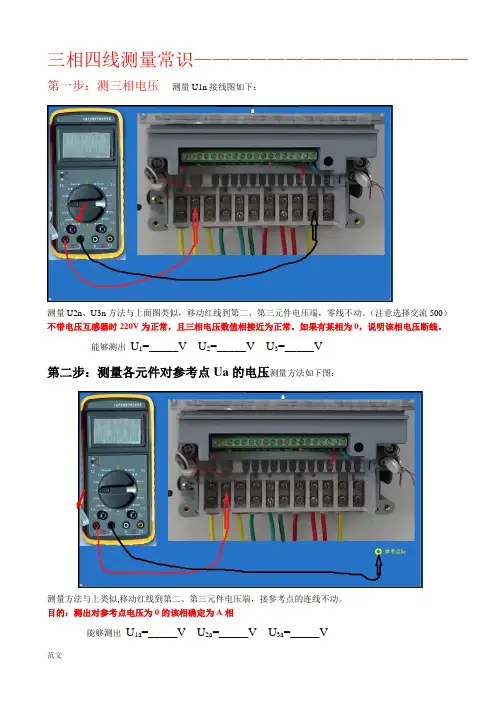

三相四线测量常识———————————————第一步：测三相电压测量U1n接线图如下：测量U2n、U3n方法与上面图类似，移动红线到第二、第三元件电压端，零线不动。
（注意选择交流500）不带电压互感器时220V为正常，且三相电压数值相接近为正常。
如果有某相为0，说明该相电压断线。
能够测出U1=_____V U2=_____V U3=_____V第二步：测量各元件对参考点Ua的电压测量方法如下图：测量方法与上类似,移动红线到第二、第三元件电压端，接参考点的连线不动。
目的：测出对参考点电压为0的该相确定为A相能够测出U1a=_____V U2a=_____V U3a=_____V第三步：测量三个元件的相电流测量I1的方法如下图：测量其它相与上图类似，移动黑线到第二、第三元件电流进线端。
目的：判断各元件电流是否正常，正常是三相相电流相接近，如果有某相为0，说明该相电流开路或短路。
能测出I1=_____A I2=_____A I3=_____A第四步：测量第一元件电压与各元件电流的相位角测量<U1I1的方法如下图：测量第一元件电压与其它相电流的相位角相类似，电压线可以不动，逐相移动钳子到第二元件、第三元件电流进线端。
目的：根据测出的角度来画相量图及功率表达式可以测出<U1I1 = 度<U1I2 = 度<U1I3 = 度第五步：测量第一元件与第二元件电压间的相位角按照上图可以测出<U 1 U 2 = 度 然后根据目的：用来判断接线是正相序还是逆相序，一般来说测出的角度为120为正相序，240度为逆相序。
可以直接判断顺逆相序。
其实推荐直接测出U ·2I ·1= ______o 然后根据判断正逆相序：（如果电压某相断线，则不能用此方法）U ·1I ·1-U ·2I ·1=120o 或者U ·2I ·1-U ·1I ·1=240o 则为正相序（本题U ·1I ·1-U ·2I ·1=120o ） U ·1I ·1-U ·2I ·1=240o 或者U ·2I ·1-U ·1I ·1=120o 则为逆相序例题1————————————————————三相四线错误接线分析(红色为分析不写入)一、测量数据电压电流：U1=220V U2=220V U3=220V I1=1.5A I2=1.5A I3=1.5A参考点电压：U2a=0(因为参考点U a=0说明U2为A相)相位角：U·1I·1=260o U·1I·2=140o U·1I·3=200o U·2I·1=140o然后根据判断正逆相序：（如果电压某相断线，则不能用此方法）U·1I·1-U·2I·1=120o或者U·2I·1-U·1I·1=240o则为正相序（本题U·1I·1-U·2I·1=120o）U·1I·1-U·2I·1=240o或者U·2I·1-U·1I·1=120o则为逆相序二、画向量图三、三元件（按下面红字找图抄下来）第一元件：U ·1 I ·1 U ·c I ·b 第二元件：U ·2 I ·2 U ·a I ·a 第三元件：U ·3 I ·3 U ·b -I ·c四、错误功率（下面不带点，不带负号） P 1=U c I b cos(120o -φ) P 2=U a I a cos φ P 3=U b I c (60o -φ) 考虑负荷对称 则P= P 1+ P 2+ P 3= UIcos(120o -φ)+ UI cos φ+ UI cos (60o -φ) =UI[cos(120o -φ)+ cos φ+cos (60o -φ)]=UI(cos120 o cos φ+sina120o sin φ+cos φ+cos60o cos φ+sina60o sin φ) = UI(-12cos φ+32sin φ+ cos φ+12cos φ+32sin φ) = UI(32sin φ+ cos φ+32sin φ) = UIcos φ+3UIsin φ 五、更正系数 K= P 0 /P X =3 UI cos UIcos UIsin ϕϕϕ+ (这里需要同除以UI cos φ)=313tg ϕ+六、更正接线左边是模板不要写在卷子上下图需要写得到实际接线后由于本题测量时候U2为A所以现在还要保持U2为A 因为是正相序所以为CAB得下图9 2 7 4 5 6 1 8 3 10 就是更正接线小规律————————————————————感性负荷时电压超前电流电流与电压角度为φU1 U2 U3可以分正逆相序但电源ABC永远是正相序。
三相四线及三相三线错误接线向量图分析报告与及更正
三相四线及三相三线错误接线向量图分析报告与及更正第一步：测三相电压测量U1n接线图如下：测量U2n、U3n方法与上面图类似，移动红线到第二、第三元件电压端，零线不动。
（注意选择交流500）不带电压互感器时220V为正常，且三相电压数值相接近为正常。
如果有某相为0，说明该相电压断线。
能够测出U1=_____V U2=_____V U3=_____V第二步：测量各元件对参考点Ua的电压测量方法如下图：测量方法与上类似,移动红线到第二、第三元件电压端，接参考点的连线不动。
目的：测出对参考点电压为0的该相确定为A相能够测出U1a=_____V U2a=_____V U3a=_____V第三步：测量三个元件的相电流测量I1的方法如下图：测量其它相与上图类似，移动黑线到第二、第三元件电流进线端。
目的：判断各元件电流是否正常，正常是三相相电流相接近，如果有某相为0，说明该相电流开路或短路。
能测出I1=_____A I2=_____A I3=_____A第四步：测量第一元件电压与各元件电流的相位角测量<U1I1的方法如下图：测量第一元件电压与其它相电流的相位角相类似，电压线可以不动，逐相移动钳子到第二元件、第三元件电流进线端。
目的：根据测出的角度来画相量图及功率表达式可以测出 <U 1I 1 = 度 <U 1I 2 = 度 <U 1I 3 = 度第五步：测量第一元件与第二元件电压间的相位角按照上图可以测出<U 1 U 2 = 度 然后根据目的：用来判断接线是正相序还是逆相序，一般来说测出的角度为120为正相序，240度为逆相序。
可以直接判断顺逆相序。
其实推荐直接测出U ·2I ·1= ______o 然后根据判断正逆相序：（如果电压某相断线，则不能用此方法）U ·1I ·1-U ·2I ·1=120o 或者U ·2I ·1-U ·1I ·1=240o 则为正相序（本题U ·1I ·1-U ·2I ·1=120o ） U ·1I ·1-U ·2I ·1=240o或者U ·2I ·1-U ·1I ·1=120o 则为逆相序例题1————————————————————三相四线错误接线分析(红色为分析不写入)一、测量数据电压电流：U1=220V U2=220V U3=220V I1=1.5A I2=1.5A I3=1.5A参考点电压：U2a=0(因为参考点U a=0说明U2为A相)相位角：U·1I·1=260o U·1I·2=140o U·1I·3=200o U·2I·1=140o然后根据判断正逆相序：（如果电压某相断线，则不能用此方法）U·1I·1-U·2I·1=120o或者U·2I·1-U·1I·1=240o则为正相序（本题U·1I·1-U·2I·1=120o）U·1I·1-U·2I·1=240o或者U·2I·1-U·1I·1=120o则为逆相序二、画向量图三、三元件（按下面红字找图抄下来） 第一元件：U ·1 I ·1 U ·c I ·b 第二元件：U ·2 I ·2 U ·a I ·a 第三元件：U ·3 I ·3 U ·b -I ·c四、错误功率（下面不带点，不带负号） P 1=U c I b cos(120o -φ) P 2=U a I a cos φ P 3=U b I c (60o -φ) 考虑负荷对称 则P= P 1+ P 2+ P 3= UIcos(120o -φ)+ UI cos φ+ UI cos (60o -φ) =UI[cos(120o -φ)+ cos φ+cos (60o -φ)]=UI(cos120 o cos φ+sina120o sin φ+cos φ+cos60o cos φ+sina60o sin φ)= UI(-12cos φsin φ+ cos φ+12cos φφ)φ+ cos φφ) = UIcos φUIsin φ 五、更正系数 K= P 0 /P X =3 UI cos UIcos UIsin ϕϕϕ+ (这里需要同除以UI cos φ)六、更正接线左边是模板不要写在卷子上下图需要写得到实际接线后由于本题测量时候U2为A所以现在还要保持U2为A 因为是正相序所以为CAB得下图9 2 7 4 5 6 1 8 3 10 就是更正接线小规律————————————————————感性负荷时电压超前电流电流与电压角度为φU1 U2 U3可以分正逆相序但电源ABC永远是正相序。
三相四线电能表错误接线分析及其判断
三相四线电能表错误接线分析及判断三相四线电度表接线方式的分析与判断1、三相四线电度表标准接线方式P=P1+P2+P3=U A I A cos ψA + U B I B cos ψB + U C I C cos ψC =3 UI cos ψ负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)2、三相四线电度表电压正相序A 、B 、C 而电流正相序是B 、C 、A 的接线方式P=P1+P2+P3=U A I B cos （120°+ψB ）+ U B I C cos （120°+ψC ）+ U C I A cos （120°+ψA ） =3 UI cos （120°+ψ）=-3 UI cos （60°-ψ）故当Ψ在0°～60°内，呈反转状态。
负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)P=P1+P2+P3=U A I C cos （120°-ψC ）+ U B I A cos （120°-ψA ）+ U C I B cos （120°-ψB ） =3 UI cos （120°-ψ）=-3 UI cos （60°+ψ）故当Ψ在0°～30°内，呈反转状态。
负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)4、三相四线电度表电压正相序B 、C 、A 而电流正相序是A 、B 、C 的接线方式P=P1+P2+P3=U B I A cos （120°-ψA ）+ U C I B cos （120°-ψB ）+ U A I C cos （120°-ψC ） =3 UI cos （120°-ψ）=-3 UI cos （60°+ψ）故当Ψ在0°～30°内，呈反转状态。
高供高计三相四线接线错误检查及分析
回路测试
总结词
通过测试回路中的电流和电压，判断接线是否正确。
详细描述
在高供高计三相四线系统中，逐一断开各相的电流和电压，观察电表、变压器等设备的运行状态和指示。如果断 开某相后，其他相的电流和电压正常，则说明该相的接线正确；如果其他相的电流和电压出现异常，则说明该相 存在接线错误。
负荷测试
总结词
培训和教育的内容应包括理论知识和实际操作两个方面，以培养工作人员 的实践能力和解决问题的能力。
05
高供高计三相四线接线错误 案例分析
案例一：某工厂接线错误导致设备故障
总结词：设备故障
详细描述：某工厂的高供高计三相四线接线错误导致设备无法正常启动，经检查 发现是电源线路接错，导致设备无法得到正确的电源供应。
安全隐患
接线错误可能引发火灾、 电击等安全事故，对人员 和财产安全构成威胁。
风险评估
风险等级
根据接线错误的严重程度，可分为低风险、中等风险 和高风险。
风险控制
采取相应的措施，如定期检查、维修和更换设备，以 降低接线错误的风险。
风险应对
制定应急预案，确保在发生接线错误时能够迅速响应， 减少损失。
04
高供高计三相四线接线错误 纠正措施
纠正性维修
纠正性维修是指对已经发生的接线错误进行修复 和调整，使其恢复正常运行状态。
纠正性维修通常包括检查、测试、修复和验证等 步骤，以确保接线正确无误。
在进行纠正性维修时，应遵循安全操作规程，确 保工作人员的人身安全和设备安全。
预防性维护
预防性维护是指通过定期检查、 测试和保养等措施，预防接线
接线错误的影响与后果
设备损坏
由于电压、电流异常或相位不正 确，可能导致设备过热、烧毁或
三相四线有功电度表错误接线分析与判断
三相四线有功电度表错误接线分析与判断1、三相四线有功电度表经电流互感器间接接入正确接线正确接线图及向量图如图1所示，此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=UICOSΦ，是正确接线计量值的1/3,此时电度表明显走慢。
B、C相CT接反与A相接反结果相同。
3.1.2 2CT接反3个CT中2个CT接反，假设为A、B相CT接反，其接线图及向量图如图3所示：此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COS（180°－Φb）＋ U c I c COS（180°－Φc）假设三相负载对称，则此时有功功率为：P=-3UICOSΦ，是正确接线计量值的-1倍,此时电度表反转。
3.2电压、电流回路不同相3.2.1两元件电压、电流不同相假设A相电压、电流同相，其它两相电压、电流不同相，其接线图、向量图如图5所示。
图6所示接法中有功功率的计算式为P=U a I b COS（120°＋Φb）+ U b I c COS（120°＋Φc）＋ U c I a COS（120°＋Φa）假设三相负载对称，则此时有功功率为：P=3UICOS（120°＋Φ）,此时电度表反转，计量值为正确接法的-1/(1/2+ tanΦ* /2)图7所示接法中有功功率的计算式为P=U a I c COS（120°－Φc）+ U b I a COS（120°－Φa）＋ U c I b COS（120°－Φb）假设三相负载对称，则此时有功功率为：P=3UICOS（120°－Φ）当0°<Φ<30°时，电度表反转，当Φ＝30°时，电度表不转，当Φ>30°时，电度表正转，但比正确接线时慢，此时计量值为正确接法的1/(-1/2+ tanΦ* /2) 3.4电压回路断线3.4.1一相电压断线假设为A相断线，其接线图如图8所示此时第一元件不计量，有功功率计算式为：P= U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=2UICOSΦ,此时计量值为正确接法的2/3，电度表走慢。
三相三线和三相四线有功电能表接线的计量影响及改善对策
三相三线和三相四线有功电能表接线的计量影响及改善对策电能表作为衡量电能的计量仪器，其技术性要求很高，既要求精确、更要求稳定，并保证长期可靠运行，并且随着我国电力市场的逐步建立和完善，电力系统越来越复杂，作为电力系统重要组成部分的电能表受到了越来越多的关注。
在工业用户的电力系统中，电能表从性能上要满足恶劣的工作环境，电压高、电流大、负荷重等条件。
随着大庆炼化公司落实国家“十二五规划”提出的节能减排目标，全公司上下正在积极的开展节能工作。
然而，电能计量综合误差过大是电能计量存在的一个关键问题，它直接影响着公司的经济利益。
因此，努力提高电能计量的综合准确水平，是一项刻不容缓的重要任务。
本文通过对三相三线和三相四线有功电能表接线错误接线的分析，希望对减小计量电能误差有所帮助。
二、三相三线有功电能表的正确接线三相三线制只有三根相线，电能表中有两个计量元件，在一定程度上节约了成本，但其中B相的电流是通过其他两相计算出来的，一旦出现三相负载不平衡的情况，就会导致测量不准确。
如图1所示，大写字母A、B、C代表电压的一次侧，小写字母a、b、c代表电压的二次侧，三个电压互感器TV1、TV2、TV3的一次侧与二次侧构成Y/Y 型接线，a、b相之间的相电压构成了第一元件的线电压Uab=Ua-Ub，c、b相之间的相电压构成了第二元件的线电压Uab=Uc-Ub。
TA1和TA2分别是第一元件和第二元件的电流互感器，Ia、Ic分别为第一元件和第二元件的相电流。
①—⑦为两个元件的接线端子，例如①为第一元件的相电流进线端子，③为相电流出线端子，②和④端子构成第一元件的线电压。
在接线正确的情况下，三相三线有功电能表测得电量为第一元件和第二元件测得电量之和，即：当三相电压和电流对称时Uab=Ubc=Uca=U线Ia=Ib=Ic=I当有接线错误或其他计量故障时，有功电能表计量数和实际用电度数之间存在较大误差。
图1 三相三线电能计量装置正确接线图三、三相三线有功电能表的错误接线分析在实际的开关柜中线路远比原理图中的线路多，这就加大了接线错误的几率。
高供高计三相四线接线错误检查及分析
将I3反相， UB与-
I3的角度为24°， UC与I1的角度为 24°，各角度相等 ，且电流均领先
.
UC
. (IC)
.
I1
于电压，假设成
立，属容性负荷
.
。
UCA
.
UAC
.
UBC
-.I.3（I..B) .
UB
.
UBA
高供高计三相四线接线错误分析
根据测量结果分析电流接线
12
99.5
1
0.98
23
99.5
高供高计三相四线接线错误分析
答题纸
高供高计三相四线接线错误分析
确定A相
在实操屏上找到给定 的相别，如图红框给 定UU(a) ，即该点电压 为UA。分别测量U1、 U2、U3与该点的电压 值，电压值为0 V的与 该点同相，即UA。
高供高计三相四线接线错误分析
根据测量结果判断电压接线
12
99.5
1
更正系数表达式并化简： K = P/P错
U. A I.3
(I.A)
(I.CU.) CI.1
I.2(I.B)U. B
谢谢！
高供高计三相四线 接线错误检查及分析
用检、计量、抄核收技师实操题
2018年7月
课程内容目录
1 高供高计三相四线计量基础知识 2 高供高计三相四线接线错误分析
高供高计三相四线计量基础知识
知识点
高供高计三相四线计量的正确接线 正确接线的六角图 正确接线的功率表达式
高供高计三相四线计量基础知识
高供高计三相四线计量的正确接线
模拟屏接线： 以三相四线的接线方式，通过后台控制 输入电压、电流参数，可模拟三相三线 接线和三相四线接线。
三相三线和三相四线错误接线判断处理
三相三线和三相四线错误接线判断处理【摘要】三相三线错误接线判断原理、三相三线测量数据、错误的相量图、更正系数、追退电量、错误接线图、三相四线测量数据、三相四线的错误向量图及更正系数和错误接线图、【关键词】元件、相别、相电压、线电压、电流、夹角、参考点、相量图、更正系数、接线图前言：电能计量装置准确与否直接关系企业的经济效益和社会的效益，掌握电能计量装置接线检测是每个计量工作者必须具备技能，掌握错误接线判断分析、以便计算更正系数，追退电量，维护企业和用电户的合法权益。
1、三相三线错误接线判断处理1.1三相三线错误接线判断原理三相三线电能计量装置电能表二元件构造正常接线第一元件：电压、电流为 Uab Ia第二元件：电压、电流为 Ucb Ic判断错误接线需测量数据，一般用，元件指的表尾一般用1、2、3来表示，表示接入的位置，所以，测量数据元件表示：第一元件：电压、电流为 U12 I1第二元件：电压、电流为 U32 I3这样画向量图时就可以把元件和相分开、元件指的表尾一般用1、2、3来表示，相别用A B C来表示1.2、三相三线需要测量数据（1）测量赋值-伏安相位仪测量：测量电压、电流的大小，能够判断是否存在断线问题U12 = U32= U31= I1= I3=U1-地= U2-地= U3-地=（2）需要测量相位:∠U12U32=∠U12I1 =、∠U32I3=、∠I1I2 =（3）相序判断∠U12U32= 300° 表示正相序 abc、bcc cab∠U12U32= 60°表示逆相序acb bac cba(4)三相三线需要找参考点用伏安相位仪电压测量黑笔按电能表装置上Ub(零）电压参考点红笔分别接电能表尾三元件U1 U2 U3哪个与Ub(零）参考电压为零，则表示该元件为Ub 例如：1 2 30（B）1.3、根据电压相别绘电压向量图（1）可以先以相别定坐标，建立坐标系，然后根据电压相序标注元件电压，电压 Ua Ub Uc注意因是矢量，所以应点点（3）根据前面判断的电压相序，以及接地相，判断第一、第二元件接入的电压，然后在相量图上标出U1 U2 U3 ，再画出U12 U32 。
三相四线及三相三线错误接线向量图研究分析及更正
三相四线及三相三线错误接线向量图分析及更正————————————————————————————————作者：————————————————————————————————日期：三相四线测量常识———————————————第一步：测三相电压测量U1n接线图如下：测量U2n、U3n方法与上面图类似，移动红线到第二、第三元件电压端，零线不动。
（注意选择交流500）不带电压互感器时220V为正常，且三相电压数值相接近为正常。
如果有某相为0，说明该相电压断线。
能够测出U1=_____V U2=_____V U3=_____V第二步：测量各元件对参考点Ua的电压测量方法如下图：测量方法与上类似,移动红线到第二、第三元件电压端，接参考点的连线不动。
目的：测出对参考点电压为0的该相确定为A相能够测出U1a=_____V U2a=_____V U3a=_____V第三步：测量三个元件的相电流测量I1的方法如下图：测量其它相与上图类似，移动黑线到第二、第三元件电流进线端。
目的：判断各元件电流是否正常，正常是三相相电流相接近，如果有某相为0，说明该相电流开路或短路。
能测出I1=_____A I2=_____A I3=_____A第四步：测量第一元件电压与各元件电流的相位角测量<U1I1的方法如下图：测量第一元件电压与其它相电流的相位角相类似，电压线可以不动，逐相移动钳子到第二元件、第三元件电流进线端。
目的：根据测出的角度来画相量图及功率表达式可以测出<U1I1 = 度<U1I2 = 度<U1I3 = 度第五步：测量第一元件与第二元件电压间的相位角按照上图可以测出<U 1 U 2 = 度 然后根据目的：用来判断接线是正相序还是逆相序，一般来说测出的角度为120为正相序，240度为逆相序。
可以直接判断顺逆相序。
其实推荐直接测出U ·2I ·1= ______o 然后根据判断正逆相序：（如果电压某相断线，则不能用此方法）U ·1I ·1-U ·2I ·1=120o 或者U ·2I ·1-U ·1I ·1=240o 则为正相序（本题U ·1I ·1-U ·2I ·1=120o ） U ·1I ·1-U ·2I ·1=240o 或者U ·2I ·1-U ·1I ·1=120o 则为逆相序例题1————————————————————三相四线错误接线分析(红色为分析不写入)一、测量数据电压电流：U1=220V U2=220V U3=220V I1=1.5A I2=1.5A I3=1.5A参考点电压：U2a=0(因为参考点U a=0说明U2为A相)相位角：U·1I·1=260o U·1I·2=140o U·1I·3=200o U·2I·1=140o然后根据判断正逆相序：（如果电压某相断线，则不能用此方法）U·1I·1-U·2I·1=120o或者U·2I·1-U·1I·1=240o则为正相序（本题U·1I·1-U·2I·1=120o）U·1I·1-U·2I·1=240o或者U·2I·1-U·1I·1=120o则为逆相序二、画向量图三、三元件（按下面红字找图抄下来）第一元件：U ·1 I ·1 U ·c I ·b 第二元件：U ·2 I ·2 U ·a I ·a 第三元件：U ·3 I ·3 U ·b -I ·c四、错误功率（下面不带点，不带负号） P 1=U c I b cos(120o -φ) P 2=U a I a cos φ P 3=U b I c (60o -φ) 考虑负荷对称 则P= P 1+ P 2+ P 3= UIcos(120o -φ)+ UI cos φ+ UI cos (60o -φ) =UI[cos(120o -φ)+ cos φ+cos (60o -φ)]=UI(cos120 o cos φ+sina120o sin φ+cos φ+cos60o cos φ+sina60o sin φ) = UI(-12cos φ+32sin φ+ cos φ+12cos φ+32sin φ) = UI(32sin φ+ cos φ+32sin φ) = UIcos φ+3UIsin φ 五、更正系数 K= P 0 /P X =3 UI cos UIcos UIsin ϕϕϕ+ (这里需要同除以UI cos φ)=313tg ϕ+六、更正接线左边是模板不要写在卷子上下图需要写得到实际接线后由于本题测量时候U2为A所以现在还要保持U2为A 因为是正相序所以为CAB得下图9 2 7 4 5 6 1 8 3 10 就是更正接线小规律————————————————————感性负荷时 电压超前电流 电流与电压角度为φU 1 U 2 U 3可以分正逆相序 但电源ABC 永远是正相序。
交流电能表错误接线分析及差错电量更正(最新)
交流电能表错误接线分析及差错电量更正交流电能表的正确接线是保证电能表正确计量的首要条件，因此电能表能否正确计量电能，不但取决于电能表的准确度等级和计量误差大小，更重要的是取决于电能表的正确接线，也就是整个电能计量装置的正确接线。
但是，在电能表的安装接线过程中，由于各种因素，难免出现一些错误接线，特别是三相电能表由于使用场合广泛，发生的一些错误接线更是形形色色。
由于现代电能表及互感器等电气产品的制造工艺、技术的不断改进和新型材料的使用，以及电子技术广泛应用于电能表制造，电能表精度越来越高，其本身引起的计量误差很小，但由于电能表的错误接线给电能计量带来的误差往往很大，电能计量错误接线给供电企业带来的经济损失不可低估。
因此，对电能表的错误接线不但要善于发现和纠正，同时，还更要根据现场的错误接线情况进行分析，使错接线时差错电量得到及时和基本准确的更正。
在电能表错误接线中，单相电能表和三相四线电能表的错误接线一般都比较直观，因为这两种电能表不管是直接接入或是经互感器接入，从原理上讲，各计量单元均为独立运行，相序的正确与否不对计量造成直接影响，只要接入电能表任一计量单元的电流、电压相位属同一相，就可正确计量电能。
而由三相四线制计量方式等效演变的三相三线制电能表的接线对接入的电流、电压相序要求是唯一的，其中某一环节出现问题都会造成错误接线，错误接线分析判断及差错电量的更正都较三相四线制复杂的多，而且，三相三线制计量方式在10KV动力用户（三相负荷基本平衡）计费中广泛采用，因此，三相三线电能表错误接线的分析尤为重要。
现主要就三相三线有功计量方式错误接线及差错电量更正做简要分析。
一、三相三线有功电能表经互感器接入正确接线方式在三相三线有功电能表在正确接线方式下运行，经伏安相位法测得的相位关系及功率是：第一计量单元：P1=Uab·Ia cos(30О+φa)第二计量单元：P2=Ucb·Ic cos(30О-φc)两元件所测得的功率之和为：P=P1+P2= Uab·Ia cos(30О+φa)+ Ucb·Ic cos(30О-φc)当三相负荷平衡、系统完全对称时，两元件测得的总功率为：P=P1+P2= Uab·Ia cos(30О+φ)+ Ucb·Ic cos(30О-φ)=3UIcosφ一般情况下，当用户力率在0.9左右时，测得的Uab和Ia之间的相位角为56О左右，Ucb和Ic之间的相位角为356О左右。
三相四线电能表错误接线分析及判断分析
三相四线电能表错误接线分析及判断分析三相四线电能表错误接线分析及判断三相四线电度表接线方式的分析与判断1、三相四线电度表标准接线方式P=P1+P2+P3=U A I A cos ψA + U B I B cos ψB + U C I C cos ψC =3 UI cos ψ负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)2、三相四线电度表电压正相序A 、B 、C 而电流正相序是B 、C 、A 的接线方式P=P1+P2+P3=U A I B cos （120°+ψB ）+ U B I C cos （120°+ψC ）+ U C I A cos （120°+ψA ） =3 UI cos （120°+ψ）=-3 UI cos （60°-ψ）故当Ψ在0°～60°内，呈反转状态。
负载120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)P=P1+P2+P3=U A I C cos （120°-ψC ）+ U B I A cos （120°-ψA ）+ U C I B cos （120°-ψB ） =3 UI cos （120°-ψ）=-3 UI cos （60°+ψ）故当Ψ在0°～30°内，呈反转状态。
负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)4、三相四线电度表电压正相序B 、C 、A 而电流正相序是A 、B 、C 的接线方式P=P1+P2+P3=U B I A cos （120°-ψA ）+ U C I B cos （120°-ψB ）+ U A I C cos （120°-ψC ） =3 UI cos （120°-ψ）=-3 UI cos （60°+ψ）故当Ψ在0°～30°内，呈反转状态。
高供高计三相三线接线错误检查及分析
高供高计三相三线计量基础知识
正确接线的六角图
.
.
.
.
.
.
.
.
.
.
.
试卷发下，第一步把六角图各脚电压底标写上，再画出ABC电压线
