投影机基本参数测试方法幻灯片
投影机基本知识技术-PPT精品文档
对比度的两种测试方法
ANSI对比度，采用国际象棋法进行测试（科学） 全黑/全白对比度，即峰值对比度（不科学）
实际产品与标称值之间的差异
权威评测机构评测结果：
- LCD投影机为100/1左右 - DLP投影机为200/1左右 厂商通常只标注全黑/白对比度。
产品资料中的对比度标称值没有太大价值！
局部放大
特别适合教学中重点难点的讲解
将图像任一细微处无级放大，全屏漫游
梯形校正 调整屏幕倾斜角度 光学梯形校正（平移镜头） 电子（数字）梯型校正
— 方便，但牺牲图像质量。最好不用
画中画功能
同时显示电脑输入和视频输入信号
体现教学中多媒体特性，方便讲课
其他功能 卷帘
激光教鞭
指针 遥控鼠标
—— 多媒体数据投影机
投影机的定义
能将多种显示信号投射到大屏幕的显示设备。具有广
范的信号兼容性，体现多媒体的特性。
谁用投影机?
会议演讲者 教师 培训讲师 领队 所有需要与他人更高效沟通的人
用投影机的场所
教室 监控中心 会议室 展览会
多功能厅 技术讲座 网络中心 ……
● ●
○ ●
● ○
○ ●
● ○
信号源的像素 ○ 液晶板的像素
●
按周围4个像素(A-D) 的距离和亮度控制
数字伽玛矫正
10位数字γ 矫正
投影机的发展趋势
更亮
分辨率更高
更轻巧 ……
核实技术指标 从原厂网站查询真实的技术指标 查询权威评测机构的评测结果
-
ZD Lab（PC Magazine）
— 只能作为专业投影机！
投影机检测方法
投影机检测方法用专业仪器测试●亮度我们的测试表格里提到的投影机“亮度”其实并不完全等同于光学知识里真正意义上的亮度。
简单来理解，我们测试出来的“亮度”指的是投影机投射出的所有光线的总和，单位是流明。
9个测试点照度是反映光照强度的一种单位，其物理意义是照射到单位面积上的光通量，照度的单位是每平方米的流明（Lm）数，也叫做勒克斯（Lux）：1Lux=1Lm/m2我们使用ANSI标准的9点法来进行测试，投影机把拥有9个测试点的图片投射到幕布上，均匀分布在屏幕9个测试点上的照度的平均值就是整个屏幕的平均照度。
使用照度计分别测试9个点的照度值，然后得出投影屏幕上的平均照度（单位面积上接收到的光线的数量，单位：勒克斯），将平均照度乘以画面尺寸，就得出了屏幕上接收到的全部光线，也就是投影机发出的全部光线的数量，这个数量即是数据表格里的“亮度”。
编辑点评：平均照度X 面积= 亮度简单来说就是先用仪器求出单位面积上接收到的光线的数量，然后再用这个单位面积数量乘以画面的面积，就可以得到整个画面的所有光线总和。
●优化亮度和最大亮度的区别优化亮度和最大亮度的区别其实很简单，前者是投影机在ANSI优化调整后测试得出，而后者是在将投影机的对比度和亮度都调到最大后测试得出。
●对比度（ANSI对比度、FOFO对比度）对比度是画面白与黑的比值，也就是从白到黑的渐变层次。
比值越大，从白到黑的渐变层次就越多，从而色彩表现越丰富。
ANSI对比度的16个测试点FOFO对比度测试（白/黑）在投影机测试中有两种对比度测试方法：◆一种是ANSI对比度，它采用ANSI标准测试方法测试对比度，ANSI对比度测试方法采用16点黑白相间色块，8个白色区域亮度平均值和8个黑色区域亮度平均值之间的比值即为ANSI对比度。
◆另一种是画面全白/全黑对比度测试方式，即测试投影机输出的全白屏幕与全黑屏幕亮度比值（FOFO对比度）。
用这两种对比度的测试方法测投影机，得出的“ANSI对比度”会远远小于“FOFO对比度”，两者差异很大。
对比度测试法总结
2008.11-第3页
投影机对比度测试法测量方法
1.测试前，测试设备需进行15分钟以上的预热以得到稳定的 测试前，测试设备需进行 分钟以上的预热以得到稳定的 测试前 工作状态 2.接入电脑 信号发生器信号，对投影机的频率、相位参数进 接入电脑 信号发生器信号 接入电脑/信号发生器信号，对投影机的频率、 行调整以得到稳定的信号响应，并对投影机亮度、 行调整以得到稳定的信号响应，并对投影机亮度、对比度 进行相关设定 3.设定 后，将待测机台 设定OK后 待测机台Zoom调到最大 调到最大,Focus最清楚 设定 调到最大 最清楚 4.在投影平面上设置一个适当大小的投影区域 4.在投影平面上设置一个适当大小的投影区域（投影区域必 在投影平面上设置一个适当大小的投影区域（ 须是矩形区域，通常面积设定为1平方米 长宽比为4:3， 平方米， 须是矩形区域，通常面积设定为 平方米，长宽比为 ， 若不是矩形区域，必须校正），然后将画面区域等分成16 若不是矩形区域，必须校正 ，然后将画面区域等分成 个黑白相间色块， 个白色区域亮度平均值和 个白色区域亮度平均值和8个黑色区域 个黑白相间色块，8个白色区域亮度平均值和 个黑色区域 亮度平均值之间的比值得出的结果就是所测试投影机的即 为ANSI对比度 对比度
工具﹕ 信号发生器﹐ 一.工具﹕卷尺﹐电脑 信号发生器﹐照度计，数据线 工具 卷尺﹐电脑/信号发生器 照度计， 测试条件： 二.测试条件： 测试条件 1.环境亮度 环境亮度0.2Lux 以下，暗室内部全部采用无反光的黑色 以下， 环境亮度 材料， 材料，尽量减少环境光线对测试结果的影响 2.环境温度为 环境温度为23C左右 环境温度为 左右 3.测试距离 测试距离---1.8~2.5米（具体距离依据测试需要而定） 测试距离 米 具体距离依据测试需要而定）
投影仪使用培训ppt课件
2019
-
16
11.使用过程中应始终将投影机置于 水平面上： 切勿在左右倾斜角度大于 10 °或 前后倾斜角度大于 15 °时使用投影 仪。在使用投影仪时，如果未完全水 平放置，可能会导致灯泡出现故障或 损坏。
13.切勿踩踏投影机或在投影机 上面放置任何物体。这样做除了 可能对投影机造成损坏外，还可 能导致事故和人身伤害。
2019
-
15
9.请勿将投影机置于以下任何环境中： 通风不佳或狭窄的空间。请至少离 墙50 厘米，并确保投影机周围空气 流通。 温度过高的地方，如窗户紧闭的汽 车内。 过度潮湿、有灰尘或烟雾的地方， 这样会污染光学元件，缩短投影机使 用寿命并使图像变暗。
10.切勿堵塞通风孔： 切勿将投影机放置在毯子、衬 垫或其它柔软物体的表面。 切勿用布或其它物体覆盖投影 仪。 切勿在投影机附近放置任何易 燃品。 如果通风口严重受阻，投影机内 部过高的热度可能会引起火灾。
2019
-
3
二、电脑与投影仪连接方法
在断电状态下，首先用VGA线将电脑与投影仪相连
，注意端口方向，切忌硬插。
投影机有一个 VGA 输入插口，可连接到电脑。将投 影机连接到笔记本或台式电脑： 1.使用提供的 VGA 电缆，将一端连接到电脑信号输 出插口。 2.将 VGA 电缆的另一端连接到投影机的信号输入插 口。
14.切勿在投影仪附近或上面放置液体。液体 如果溅入投影仪内可能导致仪器无法正常工 12.请勿垂直竖立投影仪，这样会导致投 作。若投影仪已被溅湿，请从墙壁插座拔掉 影仪倾倒，引起人身伤害或仪器损坏。 投影仪电源线，然后请专业技术人员维修。
2019
-
17
15.使用过程中勿搬动投影仪，发生振动可能会导致灯泡炸裂。 16.为延长投影仪使用寿命，建议连续使用时间不超过4 个小时。 如有需要，请关闭投影仪等待45 分钟左右后再继续使用。 17.为了保证灯泡的使用寿命，关闭投影仪之后，需要对灯泡进行 冷却，请在电源指示灯停止闪烁后再切断电源。
投影仪的检测标准
投影仪的检测标准投影仪的检测标准通常涵盖了多个方面，包括图像质量、亮度、分辨率、色彩准确度、对比度、稳定性等。
以下是一些可能涉及的投影仪检测标准：1．分辨率（Resolution）：检测投影仪的分辨率，确保它能够提供清晰的图像。
常见的分辨率标准包括高清（HD）、全高清（Full HD）、4K等。
2．亮度（Brightness）：测量投影仪的亮度，通常以流明（lumen）为单位。
检测在不同环境光条件下投影仪的表现。
3．对比度（Contrast Ratio）：评估投影仪的对比度，即黑色和白色之间的差异。
高对比度有助于产生更清晰的图像。
4．色彩准确度（Color Accuracy）：检测投影仪的色彩准确度，确保它能够还原准确的颜色。
5．色调和饱和度（Hue and Saturation）：评估投影仪对不同颜色的还原程度，包括颜色的饱和度和色调。
6．变形和畸变（Distortion）：检测投影图像中是否存在变形或畸变，确保投影图像的几何形状正确。
7．图像稳定性（Image Stability）：测试投影图像的稳定性，包括防止抖动、摇晃或其他图像不稳定现象。
8．灯泡寿命和稳定性（Lamp Life and Stability）：评估投影仪灯泡的寿命和稳定性，确保其能够长时间稳定工作。
9．输入/输出端口测试：检测投影仪的各种输入和输出端口，确保其与不同设备的连接正常。
10．噪音测试：测量投影仪在工作时产生的噪音水平，确保在使用时不会造成过多的干扰。
这些标准可能由国际标准组织、行业协会或制造商自行制定。
购买投影仪时，可以参考制造商提供的技术规格表，其中通常包含了有关以上方面的信息。

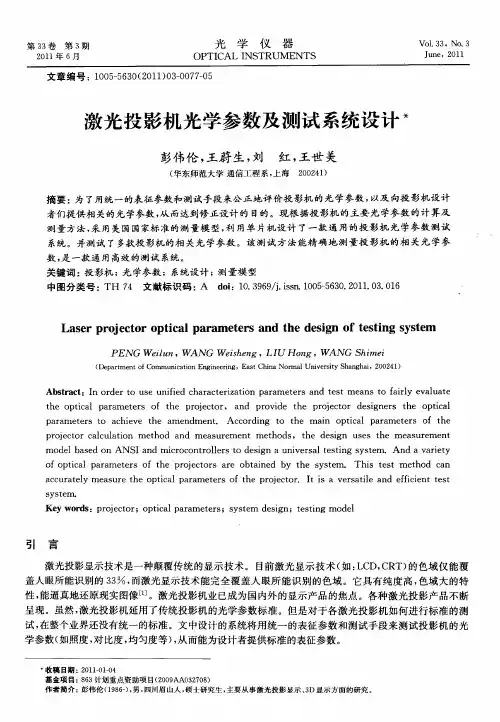

激光投影机光学参数及测试系统设计
ｏ ｐｉ ｌｐ ｒｍｅｅｓ ｏ ｈ ｒｊｃｏｓ ａｅ ｏ ｔｉｅ ｙ ｔ ｅ ｓ ｓｅ ｆ ｔ ａ ａａ ｔｒ ｆ ｔｅ ｐ ｏｅｔｒ ｒ ｂ ａ ｄ ｂ ｈ ｙ ｔｍ． Ｔｈｓ ｔｓ ｔｏ ａ ｏ ｃ ｎ ｉ ｅｔ ｍｅｈ ｄ ｃ ｎ
ａ ｃ ｒ ｔｌ ａ ｕ ｅｔ ｅ ｏ ｔ ａ ａ ａ ｔｒ ｆｔ ｅ ｐ ｏ ｔ ｒ Ｉ ｓ ａ ｖ ｒａ ｉ ｎ ｆｉｉｎ ｅ ｔ ｃ ｕ ａｅｙ ｍｅ ｓ ｒ ｈ ｐ ｉ ｌｐ ｒ ｍｅ ｅ ｓｏ ｈ ｒｊ ｃｏ ． ｔｉ ｅ ｓ ｔｌ ａ ｄ ｅｆｃｅ ｔ ｔｓ ｃ ｅ ｅ
系统 。并 测试 了多款 投影机 的相 关光 学参 数 。该 测 试 方 法 能精 确 地 测 量投 影机 的相 关光 学 参
数 ， 一款 通 用高效 的测试 系统 。 是
关键词 ： 投影机 ； 光学参数 ；系统设计； 测量模型
中图分 类号 ： ＴＨ ４ 文献标 识码 ： ７ Ａ ｄ ｉ １ ． ９ ９ｊｉ ｎ １０ —６ ０ ２ １． ３ ０ ６ ｏ ： ０ ３ ６ ／ ｓ ． ０ ５５ ３ ．０ １０ ． １ ．ｓ
ｐｏｅｔｒｃ ｌ ｌｔ ｎ ｍｅｈ ｄ ａ ｄ ｍｅ ｓ ｒｍｅ ｔｍｅｈ ｄ ， ｔ ｅ ｄ ｓ ｎ ｕ ｅ ｈ ａ ｕｅ ｎ ｒｊｃｏ ａｃ ａｉ ｔｏ ｎ ａｕ ｅ ｎ ｔ ｏ ｓ ｈ ｅｉ ｓ ｓ ｔｅ ｍｅｓ ｒｍｅ ｔ ｕ ｏ ｇ
ｍ ｏ ｅ ａ ｅ ｎ ＡＮＳ ｎ ｉｒ ｃ ｎ ｒ ｌ ｒ ｏ ｄ ｓｇ ｎ ｖ ｒａ ｅ ｔ ｇ ｓ ｓ ｅ ．Ａｎ ａ ｉｔ ｄ ｌｂ ｓｄ ｏ Ｉａ ｄ ｍ ｃ ｏ ｏ ｔｏ ｌ ｓｔ ｅ ｉｎ ａｕ ｉｅ ｓ ｌｔｓｉ ｙ ｔｍ ｅ ｎ ｄａ ｖ ｒ ｙ ｅ
ｔｅ ｏ ｔ ａ ａａ ｔｒ ｆ ｔ ｅ ｐｏｅｔｒ ａ ｄ ｐ ｏ ｉｅ ｔｅ ｐｏｅ ｔｒ ｄ ｓ ｎ ｒ ｈ ｏ ｔ ａ ｈ ｐｉ ｌ ｒｍｅｅｓ ｏ ｈ ｒｊｃｏ ， ｎ ｒｖｄ ｈ ｒｊｃｏ ｅｉ ｅｓ ｔｅ ｐｉ ｌ ｃ ｐ ｇ ｃ
投影机检测方法
投影机检测方法用专业仪器测试●亮度我们的测试表格里提到的投影机“亮度”其实并不完全等同于光学知识里真正意义上的亮度。
简单来理解，我们测试出来的“亮度”指的是投影机投射出的所有光线的总和，单位是流明。
9个测试点照度是反映光照强度的一种单位，其物理意义是照射到单位面积上的光通量，照度的单位是每平方米的流明（Lm）数，也叫做勒克斯（Lux）：1Lux=1Lm/m2我们使用ANSI标准的9点法来进行测试，投影机把拥有9个测试点的图片投射到幕布上，均匀分布在屏幕9个测试点上的照度的平均值就是整个屏幕的平均照度。
使用照度计分别测试9个点的照度值，然后得出投影屏幕上的平均照度（单位面积上接收到的光线的数量，单位：勒克斯），将平均照度乘以画面尺寸，就得出了屏幕上接收到的全部光线，也就是投影机发出的全部光线的数量，这个数量即是数据表格里的“亮度”。
编辑点评：平均照度X 面积= 亮度简单来说就是先用仪器求出单位面积上接收到的光线的数量，然后再用这个单位面积数量乘以画面的面积，就可以得到整个画面的所有光线总和。
●优化亮度和最大亮度的区别优化亮度和最大亮度的区别其实很简单，前者是投影机在ANSI优化调整后测试得出，而后者是在将投影机的对比度和亮度都调到最大后测试得出。
●对比度（ANSI对比度、FOFO对比度）对比度是画面白与黑的比值，也就是从白到黑的渐变层次。
比值越大，从白到黑的渐变层次就越多，从而色彩表现越丰富。
ANSI对比度的16个测试点FOFO对比度测试（白/黑）在投影机测试中有两种对比度测试方法：◆一种是ANSI对比度，它采用ANSI标准测试方法测试对比度，ANSI对比度测试方法采用16点黑白相间色块，8个白色区域亮度平均值和8个黑色区域亮度平均值之间的比值即为ANSI对比度。
◆另一种是画面全白/全黑对比度测试方式，即测试投影机输出的全白屏幕与全黑屏幕亮度比值（FOFO对比度）。
用这两种对比度的测试方法测投影机，得出的“ANSI对比度”会远远小于“FOFO对比度”，两者差异很大。
投影仪测试操作规范1
投影仪测试操作规范1投影仪测试操作规范1一、测试准备阶段1.环境准备在进行投影仪测试前，首先需要清理测试区域，确保没有杂物和灰尘，以免影响测试的准确性。
同时，要确保测试区域的灯光充足，以便更好地观察投影效果。
2.投影仪准备在开始测试之前，确认投影仪的电源已经连接好，并且与测试电脑或其他设备连接正常。
检查投影仪的镜头是否干净，如有灰尘或污垢需要清洁。
同时，根据实际需要调整投影仪的焦距和投影角度。
3.测试材料准备准备好所需的测试材料，例如测试图像、测试视频、测试文本等。
根据测试要求选择不同类型的材料，并将其存储在测试设备或其他适当的存储介质上，以便随时调用。
二、测试执行阶段1.投影效果测试（1）投影画面测试：将测试材料中的图像或视频投射到屏幕上，并观察画面的清晰度、色彩还原度、对比度等指标。
测试过程中，可以使用不同的投影模式或设置来进行比较和评估。
（2）投影距离测试：根据投影仪的规格说明，选择不同的投影距离进行测试，并观察画面大小、聚焦情况等。
确认投影距离与规格说明一致，投影效果达到预期要求。
2.控制操作测试（1）遥控器测试：测试投影仪的遥控器是否能正常控制投影仪的各项功能，如开关机、音量调节、画面切换等。
（2）菜单操作测试：测试投影仪的菜单操作是否流畅，是否能进行设置和调节画面、音频、垂直或水平翻转等功能。
3.连接性能测试（1）信号输入测试：通过连接不同的信号源（如电脑、手机、DVD 等），测试投影仪在不同信号输入情况下的稳定性和兼容性。
（2）连接接口测试：测试投影仪的各种接口（如HDMI、VGA等）是否正常工作，并能够正确传输信号。
4.噪音测试将投影仪开机运行一段时间后，测试其运行时是否产生明显的噪音。
观察噪音的类型和程度，并根据实际使用情况评估是否符合要求。
5.热量测试在投影仪运行一段时间后，通过触摸投影仪的外壳来测试其温度。
检查投影仪是否过热，并评估其散热性能是否良好。
6.其他功能测试根据投影仪的具体功能，进行其他相关测试。
电子投影机测量方法(1)
目 次 前言 (II)引言 (III)1 范围 ............................................................................... 1 2 规范性引用文件 (1)4.4 视频测试信号（测试图） (4)4.5 测量前的调整 (5)4.6 正常工作状态 (5)5 常温性能测量方法 (5)5.1 白色坐标 (5)5.2 光输出 (6)5.3 照度均匀性 (6)5.4 对比度 (6)5.5 通断比 (7)5.6 分辨力 (7)5.7 清晰度 (7)5.8 输入格式兼容性 (7)5.9 调焦距离与成像大小 ............................................................... 8 5.10 色度误差 (8)5.11 基色不均匀性 (8)5.12 白色不均匀性 (9)5.13 色域覆盖率 ...................................................................... 9 5.14 工作噪声 ....................................................................... 10 5.15 重合误差 .. (10)5.16 象素缺陷点 (10)5.17 梯形校正能力 (10)5.18 整机消耗功率 ................................................................... 11 5.19 待机消耗功率 . (11)5.20 电网电源适应性 (11)5.21 遥控距离 (11)5.22 受控角 (11)5.23 整机质量 (12)附录A （资料性附录） 复合测试图示例 (13)附录B （资料性附录） 1976均匀色空间与1931色空间的换算公式 (16)附录C （资料性附录） 数字电视接收设备功能和性能测试方法标准工作组 (18)参考文献 ............................................................................. 19 ICS 33.160.25M 74 备案号： 电子投影机测量方法Methods of measurement for electronic projectors （IEC 61947-1:2002，Electronic projection--Measurement and documentation of key performance criteria-Part 1:Fixed resolutionprojectors ，NEQ ） 中华人民共和国信息产业部 发布SJ前言本标准非等效采用IEC 61947-1：2002《电子投影—关键性能判定的测量和表述—第1部分：固定分辨力投影机》（2002 年英文版）。
投影机亮度判断标准入门技巧
投影机亮度判断标准入门技巧投影机亮度判断标准入门技巧ANSI亮度评测取9个点的平均亮度ANSI的评测采用的是九点测试法，其测定步骤如下：1) 选择大小为60英寸的投影幕2) 使投影机与投影幕之间保持2.4米距离3) 使用投影机把拥有9个测试点的图片投射到幕布上，均匀分布在屏幕9个测试点上的照度的平均值就是整个屏幕的平均照度。
4) 将平均照度乘以画面尺寸(60英寸)，得出了屏幕上接收到的全部光线，也就是投影机发出的全部光线的数量，这个数量即是数据表格里的“亮度”。
求出9个点亮度的平均值，就是ANSI流明亮度。
ISO标准来源及测试方法相信很多人对“ISO”并不陌生，没错，“ISO”标准就是国际标准化组织的`简称。
那么“ISO2118”有是怎么回事呢?在2006年的时候，日本投影机厂商有感于国际市场在投影机亮度评判标准的不规范，成立了投影机厂商协会，一致同意采用“ISO2118”作为评测标准。
虽然ISO在投影机领域应用相对于ANSI较晚，但是近年来普及较快。
目前市场上的大部分投影机都是以ISO为标准来进行标注的。
目前大部分投影机亮度使用的都是ISO2118标准在目前的市场上，投影机亮度的ISO标准采用的都是ISO21118国际标准。
其中，ISO21118标准不仅仅评测的有投影机的亮度，还包含投影机的分辨率等参数。
但是由于我们今天讲的是投影机的亮度，那就只对ISO21118标准中亮度测定部分进行讲解。
ISO21118测试方法如下：首先在投影平面上设置一个适当大小的投影区域，然后将画面区域等分成9个部分，从9个点(每部分的中心点)在100%全白的模式下测量亮度(使用测光仪进行测取)流明。
最后再用9个点的平均值×投影面积，得出的结果就是ISO2118的亮度结果。
ANSI标准来源及测试方法如果接触投影机较早的用户可能会知道，早期的投影机的亮度评判标准几乎全是“ANSI”，那是因为早期的投影机主要的研发基地位于欧美国家。
投影设备性能指标分析
2) 色度类参数
6、对色域的一些讨论 ii、为何RGB三角形内的面积都可以显示？ 根据色光混合的作图法原理，RGB连线内的颜色都可以 由不同比例的RGB混合得到。色域面积越大，显示器可 以显示的颜色越多。
2) 色度类参数
6、对色域的一些讨论 iii、对可显示颜色范围的细分能力 由于灰阶阶数的限制，RGB最多可分为256份。故RGB 组合理论上可以显示的颜色为256*256*256=16,777,216 种。 由于人眼的敏感度有限并不是所有可以显示的颜色人眼 都可以分辨。
2) 色度类参数
6、对色域的一些讨论 iiii 色域与亮度的关系
RGB的色坐标越靠近单色光，RGB颜色越接近纯色， 色域面积越大，但这样会舍弃一些光谱段的光能量从而 造成亮度的降低，因此要平衡亮度与色域的关系。
3) 成像类参数
成像类参数是由投影镜头决定，反映的是投影镜头的成 像性能。 1、解析度 意义：投影设备对DMD芯片像素的表现能力。 测试方法：测试图像素可分辨。
1) 光度类参数
3、峰值对比度
讨论：峰值对比度主要由照明角度、芯片类型决定的。 较高的峰值对比度会带来较高的ANSI对比度。峰值对比 度与亮度也有反比的关系，即提高亮度会降低峰值对比 度。因较大的照明角度会带来较大的照明光斑变形，从 而降低了亮度。照明光斑模拟图如下：
1) 光度类参数
4、ANSI对比度 意义：画面中全白与全黑的比例。 测试方法：棋盘格画面，8个白场中心点照度/8个黑场中 心点照度。单位为1。测试图如下图：
其中： Φv（λ）---光通量 Km---功率与光通量的比例系数，为683lm/w V（ λ ）---人眼的视觉函数 Φe（λ）---光源的光谱功率分布
1) 光度类参数
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
痕 ? 4. 表面特殊设计
13
1 投影机外观
1-2. 面板键 盘
1. 操作是否方便； 2. 按钮是否足够大，互不干扰； 3. 标注是否清楚；
14
1 投影机外观
1-3. 接口
1. 都有哪些接口； 2. 接口布局； 3. 是否有特殊接口；
15
1 投影机外观
1-4. 过滤网
1. 过滤网面积大小； 2. 过滤网结构、个数；
26
27
3 投影机性能
3-2. 对比度
1.建议使用测试软件：NOKIA-TEST，显示器测试工具，测 试图案；
2.与测亮度的方法一样。 1）测全屏白色亮度的平均值； 2）测全屏黑色亮度的平均值； 3）对比度 = 白色亮度 ÷ 黑色亮度；
3. 还是使用测试软件测灰阶进行主观评价。
28
29
30
36
37
38
39
3 投影机性能
3-4. 色彩还 原 ? 1. 使用色卡进行主观评测；
? 2.使用Shoot-out进行主观评测；
40
41
三原色，三间色
42
3 投影机性能
3-5. 清晰度
? 1. 用Execl 做一表格，用9号字体。 用NOKIA.EXE软件中的文字
? 2. 不使用梯形校正，并将分辨率调为点对 点。
2-2. 特殊功能
是否具体其它 投影机没有的 功能
20
3 投影机性能
3-1. 亮度
1. 测白色亮度、色彩亮度 2. 多种模式下（出厂模式、最高亮度、标准演示模式）测量白色及色
彩亮度 3. 测试环境：尽量黑暗环境。最好在夜晚测。 4. 测试方法：使用照度计
9点平均法
1) 投影机光圈调整最大（广角 模式）；若为工程机：镜头 位置: 垂直居中 / 水平居中
2) 幕为60英寸，用卷尺量出长 宽并计算出面积；
3) 用照度计测量屏幕“田”字形
九个交叉点上的各点照度， 乘以面积，得到投影画面的9 个点的亮度。
4）求出9个点亮度的平均值。
21
22
3 投影机性能
测亮 度
? 以上是测白色亮度。 ? 测色彩亮度要先分别测出红、绿、蓝的亮
度后，在相加。
23
24
25
16
1 投影机外观
1-5. 进出风 口
左侧进风口
底面进风口
右侧出风口
1. 进风口个数及位置； 2. 出风口个数及位置；
17
1 投影机外观
1-6. 底座
1. 底座结构； 2. 调整是否方便；
底座
18
1 投影机外观
1-7. 细节及附件
19
2 操作调试界面
2-1. 基本功能
投影机的基本 操作功能是否 具备
在投影机光输出均匀度的测试方面，是以全白影像输出下，取 13个量
测点中之最大及最小者，并分别计算最大值及最小值与平均值之差
异值与平均值之比，即得光均匀度之正反向区间。
△ L+=[Max of
【L1, L2,...L9, L10,..., L13 】- Lave] ×100/Lave
△ L-=[Minof
4 内部结构
3-1. 光机 3-2. 灯泡 3-3. 镜头 3-4. 主板 3-5. 高压包 3-6. 风路设计
5 特殊设计
11
1 投影机外观
1-1. 六个表 面
前面
后面
上面
底面
左侧面
右侧面
12
1 投影机外观
六个表面
? 1. 六个面的外观设计是否 美观；
? 2. 外壳涂层是否平整； ? 3. 表面材质是否易造成划
51
3 投影机性能
3-10. 噪音
? 使用测噪音仪 ；
? 测试步骤：
? 3. 查看Execl表的线条和文字是否清楚。
43
44
3 投影机性能
3-6. 聚焦 打出一个上下左右中都有文字的画面， 将镜头调整到最大光圈 和最小光圈， 查看中心和四角是否清楚。
45
46
3 投影机性能
3-7. 会聚 ? 打出一个横竖条纹画面， ? 查看线条周围是否有其它颜色溢出。
47
48
投影机测试方法
（仅内部使用）
1 投影机外观
1-1. 六个表面 1-2. 面板键盘 1-3. 接口 1-4. 过滤网 1-5. 进出风口 1-6. 底座 1-7. 细节及附件
2 操作调试界面
4-1. 基本功能 4-2. 特殊功能
目录
3 投影机性能
2-1. 亮度 2-2. 对比度 2-3.均匀度 2-4. 色彩 2-4. 清晰度 2-5. 聚焦 2-6. 会聚 2-7. 显示干扰 2-8. 温度 2-9. 噪音
【L1, L2,...L9, L10,..., L13 】- Lave]×100/Lave
34
35
3 投影机性能
2.色彩均匀度： 投影机的色彩表现能力，是以其投影成像面整体之色彩偏离情形来加以评估，称之为 色彩均匀度（ Color Uniformity ）。其测试是利用色度计量测投影设备于输出三原色光 （R、G、B）及全白影像时各测试点之色度坐标值，再以九中心点量测得之 u' v' 计算 其平均值，并求得全部 13点量测之 u' v' 值与九个中心点量测平均值之最大色偏差量， 即得 W 、 R、 G 、 B各色之色彩均匀度。其计算公式如下所列：
3 投影机性能
3-8. 显示干扰
使用显示器测试工具。 选择“常规单项测试”中的“交错”。
查看画面是否有不规则的条纹。 此项测试主要是测带宽、场频、行频。 要调节菜单中的“同步”功能来 减少应笔记本输出的误差
49
50
3 投影机性能
3-9. 温度
? 使用测温仪； ? 测试步骤：
? 1）测环境温度； ? 2）开机10分钟后，测出风口温度、灯泡盖温度； ? 3）开机1小时后，测出风口温度、灯泡盖温度； ? 4）关机5分钟后，测出风口温度、灯泡盖温度；
31
32
33
3 投影机性能
3-3. 均匀度 度
1. 亮度均匀度定义：是指最亮与最暗部分的差异值，均匀度反映了边 缘亮度与中心亮度的差异，用百分比来表示。当然，理想的均匀度 是100％，均匀度越高，画面的亮度一致性越好。对于投影机而言， 影像均匀度的关键因素是光学镜头的成像质量。一般现在的投影机 的画面均匀度都在 85%以上，有些出色的投影机可以达到 95%以上
