BIM 小别墅教程
BIM 小别墅教程
BIM 小别墅教程
BIM小别墅（BuildingInformationModeling缩写）是最新的建筑技术，可以帮助建
筑师和工程师更加有效地设计、制造和安装结构物。
它提供了一个灵活、可靠和完整的方
法来定义建筑构成及其功能特别的要求，从而可以更有效和准确地完成设计和生产过程。
BIM 技术应用于建筑设计及制作，主要包括三个主要部分：模型、计算和文档。
模型
是由工程师和设计师使用灵活的计算机仿真软件开发的信息图纸，通常称为BIM模型，包
含了构件的几何形状、空间位置和物理特性，如尺寸、强度、材料、重量和用途等等。
计
算则是将BIM模型中所有信息整合在一起，并提供可执行的结果，以便确定性能、可能的
疏散路线和安装实施等等；文档则是通过提供有关建筑结构和整个项目的相关信息，如计
划和日历、材料规格、绘图和实体模型等，有助于设计师或建设商以有效的方式看到项目
并依据其制定预算及实施计划。
应用BIM技术制作小别墅的步骤：
一，首先利用BIM软件设计小别墅，设计师或建筑师可以在模型中定义刚度、结构和
细节要求，并利用它来分析结构和组件的性能，有助于确定最佳的构思设计和最佳的施工
方法。
二，利用BIM模型将施工信息和材料信息结合，这有助于准确安装结构和构件，并可
以快速有效地检查组件的质量和运输能力。
三，最后，运用BIM模型画出小别墅的施工图，通过三维图形来确保设计和施工无误，同时，可以有效改善同行业设计及施工者之间的合作效率。
BIM-Revit-结构钢筋混泥土别墅教程
料
资
进入 F1 平面视图，按照该设置 照下图绘制二层结构柱。
训
培
部
内
业
进
慕
柏
然后依据前面的方法给二层结构柱添加钢筋。
七 绘制一层特殊地方的梁并添加钢筋
进入 F1 平面视图，选择与下图中相对应的梁类型进行绘制并添加钢筋
料 资 训 培 部 内 业 进 慕 柏
然后选择类型为 QL 的梁依次绘制一层圈梁并添加钢筋 如图
筋保护层。然后在选择钢筋形状为 1 的，将放置方向改为平行于保护层，选择钢筋的直径为 16R 然后依下图放置
训 培 部 内 业 进 慕
每一个混泥土构件都可以设置钢筋保护层，选中该柱子看到实例属性栏中有该柱子六个面的设置，选择其他面钢
柏 筋保护层的下拉菜单，可以设置不同厚度的保护层，并且钢筋的位置也会随着保护层的厚度而变化。
要先建立标高。 然后再选择 120x300 的梁在如图所示绘制
柏
料
然后将该梁向下偏移 230. 再绘制剩余的地圈梁：在梁的类型选择器里选择 DQL，然后在如图进行放置
资
训
培
部
内
业
进
慕
柏
然后再将刚才梁都向下偏移 450 如图
2) 给地圈梁添加钢筋
同样的选中要添加钢筋的梁，然后在速博选项卡下钢筋面板下选择梁，然后进行梁配筋的设置
料 资 训 培 部 内 业 进 慕 柏
然后对二层的圈梁进行绘制并添加钢筋，完成后如图所示
料 资 训 培 部 内 业 进 注意：若柱子与梁类似于这样相交，一定要先画柱子并添加完钢筋再绘制梁，如果在给柱子添加钢筋之前就绘制
相交梁的话，再用速博给柱添加钢筋的时候，系统会自动识别该柱子的高度为柱子底部到柱子与梁相交处，那么 柱子与梁相交处的上面那一截柱子是没有钢筋的。

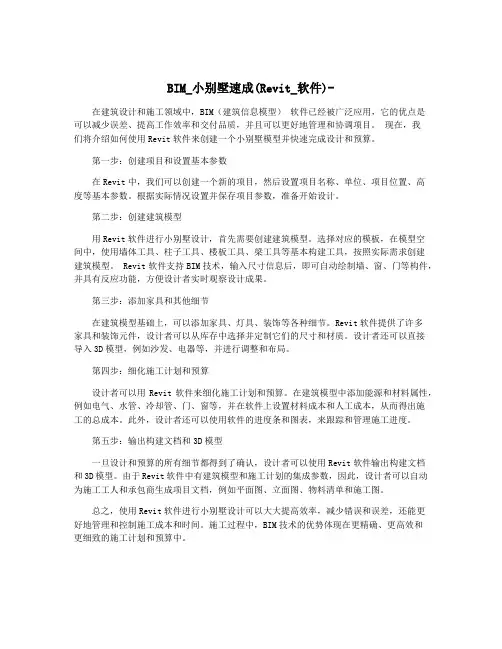

BIM_小别墅速成(Revit_软件)-
BIM_小别墅速成(Revit_软件)-在建筑设计和施工领域中，BIM（建筑信息模型）软件已经被广泛应用，它的优点是可以减少误差、提高工作效率和交付品质，并且可以更好地管理和协调项目。
现在，我们将介绍如何使用Revit软件来创建一个小别墅模型并快速完成设计和预算。
第一步：创建项目和设置基本参数在Revit中，我们可以创建一个新的项目，然后设置项目名称、单位、项目位置、高度等基本参数。
根据实际情况设置并保存项目参数，准备开始设计。
第二步：创建建筑模型用Revit软件进行小别墅设计，首先需要创建建筑模型。
选择对应的模板，在模型空间中，使用墙体工具、柱子工具、楼板工具、梁工具等基本构建工具，按照实际需求创建建筑模型。
Revit软件支持BIM技术，输入尺寸信息后，即可自动绘制墙、窗、门等构件，并具有反应功能，方便设计者实时观察设计成果。
第三步：添加家具和其他细节在建筑模型基础上，可以添加家具、灯具、装饰等各种细节。
Revit软件提供了许多家具和装饰元件，设计者可以从库存中选择并定制它们的尺寸和材质。
设计者还可以直接导入3D模型，例如沙发、电器等，并进行调整和布局。
第四步：细化施工计划和预算设计者可以用Revit软件来细化施工计划和预算。
在建筑模型中添加能源和材料属性，例如电气、水管、冷却管、门、窗等，并在软件上设置材料成本和人工成本，从而得出施工的总成本。
此外，设计者还可以使用软件的进度条和图表，来跟踪和管理施工进度。
第五步：输出构建文档和3D模型一旦设计和预算的所有细节都得到了确认，设计者可以使用Revit软件输出构建文档和3D模型。
由于Revit软件中有建筑模型和施工计划的集成参数，因此，设计者可以自动为施工工人和承包商生成项目文档，例如平面图、立面图、物料清单和施工图。
总之，使用Revit软件进行小别墅设计可以大大提高效率，减少错误和误差，还能更好地管理和控制施工成本和时间。
施工过程中，BIM技术的优势体现在更精确、更高效和更细致的施工计划和预算中。
Revit教程--小别墅案例(完整版)
Revit教程--小别墅案例(完整版)一、绘制标高和轴网1.1 标高的作用和设置在项目浏览器中，展开视图-平面视图-标高，双击需要设置的标高视图，如标高1。
在属性面板中，可以修改标高的名称、偏移量、基准等属性。
在绘图区域中，可以拖动标高线的端点或中点来调整标高的位置和方向。
在项目浏览器中，可以通过右键菜单或拖放的方式来复制、删除、重命名或隐藏标高。
1.2 轴网的作用和绘制在项目浏览器中，展开视图-平面视图-地面层，双击需要绘制轴网的平面视图。
在绘图工具栏中，选择绘制-轴网或者快捷键WA。
在属性面板中，可以修改轴网的类型、名称、偏移量等属性。
在绘图区域中，可以按照图纸要求绘制水平或垂直的轴网线，并在每个交点处添加轴网标记。
在项目浏览器中，可以通过右键菜单或拖放的方式来复制、删除、重命名或隐藏轴网。
二、绘制首层墙体2.1 墙体的类型和创建在项目浏览器中，展开视图-平面视图-地面层，双击需要绘制墙体的平面视图。
在绘图工具栏中，选择结构-墙或者快捷键WA。
在属性面板中，可以修改墙体的类型、位置、基准、高度、偏移量等属性。
在绘图区域中，可以按照图纸要求绘制不同类型和位置的墙体，并在每个端点处添加墙体连接符号。
在项目浏览器中，可以通过右键菜单或拖放的方式来复制、删除、重命名或隐藏墙体。
2.2 墙体的编辑和调整在项目浏览器中，展开视图-平面视图-地面层，双击需要编辑和调整墙体的平面视图。
在绘图区域中，可以使用选择工具或过滤器来选择需要编辑和调整的墙体。
在修改工具栏中，可以使用移动、旋转、镜像、裁剪、延伸等工具来改变墙体的位置和形状。
在属性面板中，可以修改墙体的类型、位置、基准、高度、偏移量等属性。
在项目浏览器中，可以通过右键菜单或拖放的方式来复制、删除、重命名或隐藏墙体。
三、绘制首层门窗3.1 门窗的类型和加载在项目浏览器中，展开视图-平面视图-地面层，双击需要加载门窗的平面视图。
在绘图工具栏中，选择结构-门或者快捷键DR，或者选择结构-窗或者快捷键WN。
BIM_小别墅速成
图 3-27
完成后的地下一层外墙如图 3-28 所示，保存 文件。
3.5.2 绘制地下一层内墙 接上节练习，单击选项卡“常用”-“墙”命
令，在类型选择器中选择“基本墙：普通砖 -200mm”类型。 “绘制”面板选择“直线”命令，选项栏“定 位线”选择“墙中心线”，单击“图元属性”按
图 3-28
BIM_小别墅速成
方法二：切换至立面视图，选择窗，移动临时尺寸界线，修改临 时尺寸标注值。 进入项目浏览器，鼠标单击“立面（建筑立 面），双击“xx 立面”从而进入 xx 立面视图。 在 xx 立面视图 中如图 4-26 选择“固定窗 0823：C，移动临时尺寸控制点至“
“标高线，修改临时尺寸标注值为“后按“Enter”键确认修改。
插入地下一层门 接上节练习，打开“-1F”视图，单击选项卡“常用”－“门”命 令，在类型选择器中选择 “装饰木门-M 类型。 在选项栏上选择“在放置时进行标记”，以便对门进行自动标 记。要引入标记引线，请选择 “引线”并指定 xx。如图 4-18 所示
图 4-18 将光标移动到 3 轴“普通砖”的墙上，此时会出现门与周围墙体 距离的灰色相对尺寸，如图 4-19 所示。这样可以通过相对尺寸大致捕 捉门的位置。在平面视图中放置门之前，按 xx 可以控制门的左右开启 方向。 在墙上合适位置单击鼠标左键以放置门，调整临时尺寸标注蓝
绘制面板选择“直线”命令，移动光标单击鼠标左键捕捉 E 轴和 2 轴交点为绘制墙体起点，然后顺时针单击捕捉 E 轴和 1 轴交点、F 轴和 1 轴交点、F 轴和 2 轴交点、H 轴和 2 轴交点、H 轴和 7 轴交 点、D 轴和 7 轴交点、绘制上半部分墙体，如图 3-26 所示。
图 3-25
图 3-26
Autodesk-Revit小别墅完整教程
项目准备概述：通过对Autodesk Revit 2013软件的功能讲解，同时结合整个小别墅案例作为该软件的入门学习。
对于小别墅的整个建模过程，首先根据所给的图纸建立起建模框架流程，一个项目的图纸中包含了平面图、立面图、大样图和剖面图，只有先识别项目的图纸，才能开始项目的建模。
以小别墅为例，整个的建模过程可大致分为以下几个过程，见图6. 1：图6. 1【提示】创建基本模型包括了墙体、门窗、楼板、幕墙、屋顶、楼梯等构件。
Revit是一个系统且结构化的软件，却不失灵活性，上述介绍的流程也不是一成不变的。
当读者熟悉Revit软件后，将发现流程和建模方案有多种，需根据项目的特点、阶段来选择不同的流程和方法，提高工作效率和质量。
6.1.1样板设置在连网状态完成Autodesk Revit 2013的安装后，在电脑的某个文件夹中默认会自带软件的族库、族样板以及项目样板，但是由于软件自带的项目样板满足不了国内建筑设计规范的要求，需要根据各项目，在项目建模开始前，先定义好样板，包括项目的度量单位、标高、轴网、线型、可见性等内容，同时在软件中设置好样板路径。
【提示】好的样板是提高项目建模效率的重要手段，所以做好样板对于整个建模而言非常重要。
Revit所使用的格式分别为：项目的后缀名是.rvt，项目样板是.rte，族是.rfa，族样板是.rft，样板的意义就相对于AutoCAD的.dwt文件。
在任何一个项目的开始之前，都需要选择与制定特定的项目样板。
软件安装后会自带样板文件，其分别在：Windows XP：C:\Documents and Settings\All Users\Application Data\Autodesk\<产品名称及版本>\Windows Vista 或Windows 7：C:\ProgramData\Autodesk\<产品名称及版本>\设置样板路径的目的：在软件中设置好样板后，可快速选择所需的样板建模。
Revit教程--小别墅案例(完整版)[5]
![Revit教程--小别墅案例(完整版)[5]](https://img.taocdn.com/s3/m/c3248f3453ea551810a6f524ccbff121dd36c524.png)
Revit教程--小别墅案例(完整版)一、绘制标高和轴网1.1 创建新项目打开Revit软件，选择“新建项目”。
在“项目浏览器”中，展开“平面视图”，双击“1F”视图，打开一层平面视图。
1.2 绘制标高在“结构”选项卡中，选择“标高”工具。
在“属性”窗口中，设置标高的类型为“建造标高”，名称为“标高1”，偏移量为0。
在视图中，沿着红色箭头的方向绘制一条水平的标高线，长度为2 0米。
在视图中，沿着绿色箭头的方向绘制一条垂直的标高线，长度为1 5米。
在视图中，选中两条标高线，右键单击，选择“创建相交点”。
在视图中，选中水平的标高线，按住Ctrl键拖动复制一条标高线，偏移量为3米。
在视图中，选中垂直的标高线，按住Ctrl键拖动复制一条标高线，偏移量为3米。
在视图中，选中四条标高线，右键单击，选择“创建相交点”。
在视图中，双击水平的标高线上的文字“标高1”，修改为“一层”。
在视图中，双击垂直的标高线上的文字“标高1”，修改为“A轴”。
在视图中，双击水平的复制的标高线上的文字“标高1”，修改为“二层”。
在视图中，双击垂直的复制的标高线上的文字“标高1”，修改为“B轴”。
1.3 绘制轴网在“结构”选项卡中，选择“轴网”工具。
在“属性”窗口中，设置轴网的类型为“轴网”，名称为“A1”，偏移量为0。
在视图中，在A轴和一层交点处单击鼠标左键，在A轴和二层交点处再次单击鼠标左键，绘制一条垂直的轴网线。
在视图中，在B轴和一层交点处单击鼠标左键，在B轴和二层交点处再次单击鼠标左键，绘制一条水平的轴网线。
在视图中，在A轴和二层交点处按住Ctrl键拖动复制一条垂直的轴网线，偏移量为6米。
在视图中，在B轴和二层交点处按住Ctrl键拖动复制一条水平的轴网线，偏移量为6米。
在视图中，在A轴和二层交点处按住Ctrl键拖动复制一条垂直的轴网线，偏移量为12米。
在视图中，在B轴和二层交点处按住Ctrl键拖动复制一条水平的轴网线，偏移量为12米。
Revit教程--小别墅案例(完整版)[1]
![Revit教程--小别墅案例(完整版)[1]](https://img.taocdn.com/s3/m/2d841def29ea81c758f5f61fb7360b4c2e3f2a6a.png)
Revit教程--小别墅案例(完整版)创建项目设置单位和标准接下来，我们还需要设置一下项目的标准，包括线型、填充图案、文字样式、尺寸样式等。
左下角的“管理”选项卡，选择“附加设置”，在弹出的菜单中，可以找到各种标准的设置选项。
例如，我们可以“线型”来修改或添加不同类型的线条，如实线、虚线、点线等，并调整其颜色和粗细。
同样地，我们还可以修改或添加其他标准，如填充图案、文字样式、尺寸样式等。
这些标准会影响我们在图纸中显示的效果，所以要根据自己的喜好和规范来进行设置。
导入现场平面图导入CAD文件后，我们可以对其进行一些调整和管理。
例如，我们可以在属性面板中修改其可见性、透明度、颜色等属性；我们也可以在项目浏览器中对其进行重命名、隐藏、删除等操作；还可以在视图控制栏中调整其显示级别、细节级别等参数。
通过这些操作，我们可以使CAD文件更适合我们的设计需求。
绘制建筑轮廓有了现场平面图作为参考，我们就可以开始绘制建筑轮廓了。
左上角的“结构”选项卡，选择“墙”工具，在属性面板中选择合适的墙类型（如基础墙-外墙-200毫米混凝土），并设置好高度、位置等参数。
然后，在视图中沿着CAD文件中的建筑轮廓绘制墙体，可以使用直线、弧线、矩形等形状。
在绘制过程中，可以使用对齐、偏移、修剪、延伸等辅助工具来调整墙体的位置和形状。
绘制完毕后，我们就得到了建筑的基本轮廓。
添加门窗创建楼板为了形成建筑的空间结构，我们还需要创建楼板来分隔不同的楼层。
左上角的“结构”选项卡，选择“楼板”工具，在属性面板中选择合适的楼板类型（如楼板-200毫米混凝土），并设置好高度、位置等参数。
然后，在视图中沿着建筑轮廓绘制楼板的边界，可以使用直线、弧线、矩形等形状。
在绘制过程中，可以使用对齐、偏移、修剪、延伸等辅助工具来调整楼板的位置和形状。
绘制完毕后，“完成编辑模式”按钮，即可创建楼板。
添加楼梯添加栏杆为了保证楼梯和阳台的安全性，我们还需要添加栏杆来作为防护设施。
精编BIM_小别墅速成(Revit_软件)资料
第1章：绘制标高和轴网概述：标高用来定义楼层层高及生成平面视图，标高不是必须作为楼层层高；轴网用于为构件定位，在Revit 中轴网确定了一个不可见的工作平面。
轴网编号以及标高符号样式均可定制修改。
软件目前可以绘制弧形和直线轴网，不支持折线轴网。
在本章节中，需重点掌握轴网和标高的2D ，3D 显示模式的不同作用，影响范围命令的应用，轴网和标高标头的显示控制，如何生成对应标高的平面视图等功能应用。
1.1实例应用2.5.1 创建标高 在 Revit Architecture 中，“标高”命令必须在立面和剖面视图中才能使用，因此在正式开始项目设计前，必须事先打开一个立面视图。
开始项目设计。
在项目浏览器中展开“立面（建筑立面）”项，双击视图名称 “南立面”进入南立面 视图，如图2.31所示。
绘制标高“F3”，调整其间隔使间距为3000毫米，如图2.33所示。
调整“2F” 标高，将一层与二层之间的层 高修改为3.3米，如图2.32所示。
图 2.32图 2.31图2.33利用 “复制”命令，创建 地坪标高和－1F 。
选择标高“F2”，单击“修改 标高”选项卡下“修改”面板中的“复制”命令，选项栏勾选多重复制选项“多个”。
移动光标在标高“F2”上单击捕捉一点作为复制参考点，然后垂直向下移动光标，输入间距值3750后按“Enter”键确认后复制新的标高，如图2.34所示。
继续向下移动光标，分别输入间距值2850、200后按“Enter”键确认后复制另外2根新的标高。
分别选择新复制的3根标高，单击蓝色的标头名称激活文本框，分别输入新的标高名称0F 、至此建筑的各个标高就创建完成，保存文件。
需要注意的是：在Revit Architecture 中复制的标高是参照标高，因此新复制的标高标头都是黑色显示，而且在项目浏览器中的“楼层平面”项下也没有创建新的平面视图。
而且标高标头之间有干涉，下面将对标高做局部调整。
2.5.2 编辑标高-1 F 、 -1 F -1后按“Enter”键确认。
Revit教程--小别墅案例(完整版)[2]
![Revit教程--小别墅案例(完整版)[2]](https://img.taocdn.com/s3/m/af72585adcccda38376baf1ffc4ffe473368fddd.png)
Revit教程--小别墅案例(完整版)一、概述二、绘制标高和轴网2.1 创建新项目打开Revit软件，选择“新建项目”命令，选择“建筑模板”作为项目模板。
2.2 绘制标高在“结构”选项卡中，选择“标高”命令，从左侧工具栏中选择“线性”选项。
在视图窗口中，沿着水平方向绘制一条标高线，并双击鼠标左键结束绘制。
在属性面板中，将标高线的名称修改为“一层”，将偏移值修改为0.00米。
在视图窗口中，选中刚刚绘制的标高线，并按住Ctrl键拖动鼠标复制一条标高线。
在属性面板中，将复制的标高线的名称修改为“二层”，将偏移值修改为3.00米。
重复上述步骤，绘制并命名三层、屋顶、地下室等标高线，并调整其偏移值。
2.3 绘制轴网在“结构”选项卡中，选择“轴网”命令，从左侧工具栏中选择“线性”选项。
在视图窗口中，沿着垂直方向绘制一条轴网线，并双击鼠标左键结束绘制。
在属性面板中，将轴网线的名称修改为“A”，将偏移值修改为0. 00米。
在视图窗口中，选中刚刚绘制的轴网线，并按住Ctrl键拖动鼠标复制一条轴网线。
在属性面板中，将复制的轴网线的名称修改为“B”，将偏移值修改为6.00米。
重复上述步骤，绘制并命名C、D、E等轴网线，并调整其偏移值。
三、创建楼层和楼梯3.1 创建楼层在“结构”选项卡中，选择“楼层”命令，从左侧工具栏中选择“草图”选项。
在视图窗口中，在一层标高线的范围内绘制一个矩形，作为一层的轮廓。
在属性面板中，将楼层的类型修改为“混凝土-200毫米”，将偏移值修改为-0.20米。
在“模式”选项卡中，选择“完成编辑”命令，完成一层的创建。
在视图窗口中，选中刚刚创建的楼层，并按住Ctrl键拖动鼠标复制一层楼层。
在属性面板中，将复制的楼层的标高修改为二层，并将偏移值修改为0.00米。
重复上述步骤，创建三层和屋顶的楼层，并调整其类型和偏移值。
3.2 创建楼梯在“结构”选项卡中，选择“楼梯”命令，从左侧工具栏中选择“草图”选项。
BIM综合应用实例别墅模型的创建
创建过程
（（1）接课题14.3，切换到三维视图，将光标放在首层的外墙上，高亮显示后按 Tab 键，所有的外墙将高亮显示，单击，首层外墙将全部被选中，构件以蓝色亮显，如图14-27所示。（2）单击“修改|叠层墙”选项卡“剪贴板”面板中的“复制到剪贴板”按钮，将所有的构件复制到剪贴板中备用。
别墅二层的墙、门、窗和楼板的绘制
别墅首层墙体的绘制
创建过程
别墅首层墙体的绘制
创建过程
（5）切换至“建筑”主选项卡，在墙的类型选择器中选择“基本墙：普通砖180mm”类型。（6）单击“绘制”面板中的“直线”按钮，在打开的选项栏的“定位线”下拉列表框中选择“墙中心线”选项，在“属性”选项板中设置实例参数“底部限制条件”为“0F”“顶部约束”为“直到标高：2F”。（7）按图14-13所示的内墙轮廓捕捉轴线交点，绘制“普通砖-180mm”地下室内墙。
别墅首层的门窗和楼板的绘制
创建过程
别墅首层的门窗和楼板的绘制
创建过程
别墅首层的门窗和楼板的绘制
创建过程
（5）同理，在类型选择器中分别选择“铝合金玻璃推拉门M2”“双扇推拉门M3”“装饰木门M4”“装饰木门M5”等类型，按图14-20所示位置插入到首层墙上。（6）继续在1F视图中，单击“构建”子选项卡中的“窗”按钮。在类型选择器中分别选择“玻璃推拉窗C4”和“双扇推拉窗C6”，按图14-20所示在墙上单击将窗放置在对应位置上。
创建过程
别墅二层的墙、门、窗和楼板的绘制
创建过程
（3）单击“剪贴板”面板中的“粘贴”按钮，在弹出的下拉列表中选择“与选定的标高对齐”命令，打开“选择标高”对话框（见图14-28），选择2F，单击“确定”按钮。提示：复制的二层外墙的高度和首层相同，但是由于首层的层高高于二层，所以尽管二层外墙的“顶部约束”为“直到标高：3F”，但仍需要将“顶部偏移”中的750.0改为0.0。（4）当首层平面的外墙被复制到二层平面时，由于门和窗默认是依附于墙体的构件，所以一并被复制，如图14-29所示。
Revit教程——小别墅(Bim)
地下一层窗
柏慕进业工程咨询
地下一层窗
c.编辑窗台高度：选择“BM_铝合金上下双扇固定窗：C0823”，在“实例属性”中修 改“底高度”值为“400” d. 同理，C0624“底高度”为“250”、ZHC3215为“900”、TLC1206为“1900”，完 成效果如图所示
【注意】 1）在平面插入窗， 其窗台高为“默认窗 台高”参数值。 2）在立面上，可以 在任意位置插入窗。 在插入窗族时，立面 出现绿色虚线时，此 时窗台高为“默认窗 台高”参数值。
c) 选项栏中选择“在放置时进行标记”
d) 将鼠标移动到G轴，修改临时尺寸 值为“1550”
地下一层门
柏慕进业工程咨询
地下一层门
同理，在“类型选择器”中选择“BM_防火卷帘门：JLM5422”、“BM_木质单扇平 开门：M0921”、“BM_木质单扇平开门：0821”、“BM_铝合金四扇推拉门：TLM2124” 门类型，按照如图所示位置插入到地下一层墙上
•学习目标:
•结束本节学习后，可掌握复制标高，修改标高标头和创建视图平面。
柏慕进业工程咨询
标高
a. 创建建筑标高【12min】
【柏慕建模标准要求：两个模型使用两套标高，结构模型用结构标高，建 筑模型用建筑标高】
a) 修改标高“1F”与“2F”间的临时尺寸高度 为“3300”
b) 选择“复制”(捷键CC)命令复制标高“3F”， 临时尺寸为“3000”，分别复制“0F”、“1F”、“-1F-1”标高分别为“-0.450”、“3.300”、“-3.500”
柏慕进业工程咨询
8. 地下一层楼板【30min】
• a.地下一层楼板的创建
本节要点 • b.编辑楼板
•学习目标:
bim建模别墅屋顶的创建步骤
BIM建模是一种通过数字化技术将建筑物的设计、施工和运营过程集成到一个统一的评台上的方法。
在BIM建模过程中，创建别墅屋顶是一个重要的步骤，它需要对建筑物的结构、材料和其他细节进行精确的建模。
下面将介绍BIM建模别墅屋顶的创建步骤。
1. 收集建筑信息在开始BIM建模别墅屋顶之前，需要收集建筑的相关信息，包括建筑的设计图纸、结构图纸、材料清单等。
通过这些信息，可以了解建筑的结构和材料，为后续的建模工作打下基础。
2. 确定屋顶类型根据建筑的设计图纸和实际需求，确定别墅的屋顶类型，例如平屋顶、坡屋顶或拱形屋顶等。
不同类型的屋顶需要采用不同的建模方法和技术，因此在确定屋顶类型后，可以针对性地进行建模工作。
3. 创建屋顶结构根据建筑的结构图纸，使用BIM建模软件创建别墅的屋顶结构。
首先要绘制屋顶的轮廓线，然后根据建筑的结构和材料进行细化建模，包括屋顶的梁柱、支撑结构等。
在建模过程中，需要确保屋顶的结构与实际建筑一致，并符合建筑的设计要求。
4. 添加屋顶材料在创建屋顶结构的基础上，需要为屋顶添加材料。
根据建筑的材料清单和设计要求，选择合适的屋顶材料，例如瓦片、沥青瓦、金属板等，并将其应用到建模的屋顶结构上。
在添加材料时，需要考虑材料的颜色、纹理和质地，以使建模的屋顶更加逼真。
5. 考虑附属结构除了屋顶本身的建模，还需要考虑屋顶的附属结构，如雨水排放系统、天窗、烟囱等。
这些附属结构也需要通过BIM建模软件进行建模，并与屋顶结构进行组合，以形成完整的建筑模型。
6. 检查和优化完成屋顶的建模后，需要对建模结果进行检查和优化。
通过BIM建模软件提供的相关工具和功能，对屋顶的结构、材料和附属结构进行检查，确保其符合建筑的设计要求和技术标准。
对建模过程中可能出现的问题进行优化和调整，以保证建模结果的准确性和完整性。
总结：BIM建模别墅屋顶是一个复杂而关键的工作，它需要对建筑的结构、材料和细节进行精确的建模，以确保建模结果符合建筑的设计要求和实际情况。
bim二层别墅的制作流程
bim二层别墅的制作流程今天来和大家唠唠BIM二层别墅的制作流程呀。
一、前期准备。
咱得先有个构思，就像画画之前得在脑子里有个草图一样。
这时候呢，要和业主或者相关人员好好聊一聊需求。
比如说，别墅是啥风格的，欧式、中式还是现代简约呀？房间大概怎么布局，要几个卧室，客厅想多大之类的。
这一步可重要啦，要是没搞清楚，后面做出来的别墅可能就不是人家想要的啦。
然后呢，收集一些资料。
找些类似风格的别墅图片呀，看看人家的外观、内部结构是咋设计的。
这就好比是找灵感，看的多了，自己心里就有底了。
还有哦，了解一下当地的建筑规范，可不能做个违反规定的别墅呀。
二、建立模型基础。
接下来就可以打开BIM软件啦。
先创建一个项目文件，这就像是给咱的别墅建个新家一样。
然后确定一下坐标系统，这个虽然有点专业，但很重要哦，就像确定房子在地球上的位置一样。
开始画平面啦。
从外墙开始画起，按照之前想好的布局，把各个房间的轮廓画出来。
这个时候可以把墙的厚度、高度啥的都设置好。
就像搭积木一样，一块一块地把别墅的底层框架搭起来。
画完底层，再画二层就好啦，不过要注意楼梯的位置哦，这可是连接上下层的关键。
三、完善建筑构件。
墙画好之后，就该加门窗啦。
选门窗的时候也有讲究呢，要和别墅的整体风格搭配。
大的落地窗看起来就很现代很时尚，而那种雕花的小窗户就很有古典的韵味。
把门窗放到合适的位置上，就像给房子安上眼睛和嘴巴一样。
屋顶也不能忘呀。
根据别墅的风格，选择合适的屋顶形式。
坡屋顶看起来很有层次感，平屋顶呢就比较简洁。
在BIM软件里把屋顶的形状、坡度啥的都设置好，这就像是给房子戴上一顶合适的帽子。
四、添加内部装饰。
现在咱的别墅有个大概样子了，就可以开始搞内部装饰啦。
先铺地板吧，木地板温馨，大理石地板高档，看你喜欢哪种。
然后是墙面，贴壁纸还是刷漆呢？不同的颜色和材质会给房间带来不一样的感觉哦。
家具也得安排上。
客厅放个大沙发，卧室放张床，餐厅放个餐桌。
在BIM软件里有很多家具的模型可以选，就像在玩过家家一样，把家具一件一件地摆到合适的位置。
