沥青砂垫层施工方案

沥青砂垫层施工方案

编制：

审核：

审批：

中铁二十四局集团有限公司

土建工程一标项目经理部

二○一三年三月十三日

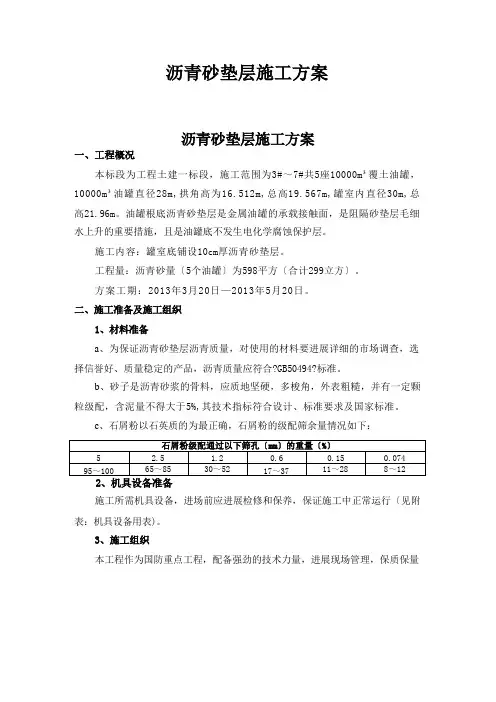

沥青砂垫层施工方案

一、工程概况

本标段为工程土建一标段，施工范围为3＃～7＃共5座1000Om3覆土油罐，10000m3油罐直径28m，拱角高为16.512m，总高19.567m，罐室内直径30m，总高21.96m。油罐基础沥青砂垫层是金属油罐的承载接触面，是阻隔砂垫层毛细水上升的重要措施，且是油罐底不发生电化学腐蚀保护层。

施工内容：罐室底铺设10cm厚沥青砂垫层。

工程量：沥青砂量（5个油罐）为598平方（合计299立方）。

计划工期： 2013年3月20日—2013年5月20日。

二、施工准备及施工组织

1、材料准备

a、为保证沥青砂垫层沥青质量，对使用的材料要进行详细的市场调查，选择信誉好、质量稳定的产品，沥青质量应符合《GB50494》标准。

b、砂子是沥青砂浆的骨料，应质地坚硬，多梭角，表面粗糙，并有一定颗粒级配，含泥量不得大于5%，其技术指标符合设计、规范要求及国家标准。

c、石屑粉以石英质的为最佳，石屑粉的级配筛余量情况如下：

2、机具设备准备

施工所需机具设备，进场前应进行检修和保养，保证施工中正常运行（见附表：机具设备用表）。

3、施工组织

本工程作为国防重点项目，配备强劲的技术力量，进行现场管理，保质保量完成任务，确保施工安全，主要施工管理人员如下表：

三、施工方法

油罐基础为一层100mm厚沥青砂垫层，它的作用是受压和调整荷载，以及隔绝基础渗水和油罐底防腐，因此当油罐体组装完后，沥青砂垫层的变形已趋于稳定。

根据施工进展，当罐室内支架拆除施工完成后，清洗C25混凝土底板基础，直至砼表面洁净，然后，做垫层控制垫块，并进行现场拌制沥青砂，必须拌合均匀，再进行摊铺，并碾压密实。

依据设计图纸要求，沥青砂垫层技术指标：

（1）沥青采用30甲，配合比（沥青:中砂重量比）为6:94，采取热拌合。

（2）中砂要求干燥，含土量小于5%。

（3）沥青砂应边拌边用，分层铺设，用热铁碾滚压；要求表面平滑，不出现棱坎或局部凹凸不平。

沥青砂垫层施

工工艺流程图

1、罐基础清理、标高控制及检漏管定位安装

罐室内架拆除后，罐基础表面必须用水冲洗干净，晾干（烘干）后，准备沥青砂垫层施工，应注意事项如下：

（1）依据8月16日设计变更要求，必须在油罐基础圈梁施工中预埋DN50热镀锌钢套管。

（2）每个油罐底设有6根检漏管，单根长度为13.11米，检漏管离罐中心有1米，径向设置，平均分布在基础上，检漏管与套管边缘齐。

在沥青砂垫层施工前，必须穿好DN32热镀锌检漏管，控制好预埋管位置，且固定于C25混凝土底板上。

（3）从圆心到周边距离为13.8米，至圈梁顶高差15cm，形成设计的坡度为1%，所以沥青砂垫层施工以圈梁顶来控制，将圈梁等分8个点，进行高差检测，要求圈梁顶必须在同一个高度上，高低不平必须补平。

2、冷底子油的调制及护圈内壁的涂刷

沥青冷底子油用沥青砂同种类沥青，配制方法如下：

取定量的沥青加热熔化至指定温度（石油沥青为160～200℃）进行脱水，然后将火熄灭，待冷至70℃时加入溶剂（一般为汽油），其量每次为3～5公斤，慢慢加入并不停搅拌直到均匀为止，比例一般为：30-40%的沥青， 60-70%的有机溶剂（多用汽油）。

配置好的冷底子油应置于密闭的容器中，避免溶剂挥发变稠。

工地上使用有时需随拌随用，其经验是：沥青加热130～200℃熔化脱水后，等温度稍降低，先掺入10%的煤油并及时搅拌。因煤油气化温度为150～270℃，故不会冒烟挥损，同时有利于沥青冷却，避免危险。待冷到70℃时再加入汽油搅拌即成为成品使用。

刷涂罐基础护圈内壁时，先将内壁清洗，待干燥后进行涂刷，冷底子油涂刷不宜过厚，但应均匀、全面。待沥青砂浆施工时，再往内壁上浇一层热沥青。

3、沥青熬制

先将沥青破碎成8～10cm的小块，然后按重量称取所需用量放入油锅中加热熔化，加热时温度要求均匀，不得有局部过热现象。熬制沥青时应经常搅拌，并用抓扒不断打捞悬浮物，清除其杂质。

熬制时应由有经验的、能掌握火候的技工来操作，为不断提供足够的热沥青，熬油锅至少准备2～3口，以便轮流出油。

熬制时的温度控制为：夏季170～190℃，冬季180～200℃，拌合沥青砂浆时不低于160℃。

4、沥青砂浆的配制

在钢制炒盘上，先将砂烘干并加热至120～140℃，然后按规定倒入沥青进行干拌，不断翻拌均匀，并继续加热至要求温度为止。配制时应注意必须将砂烘干，试

验证明，未经烘干或不彻底的砂拌制的砂浆，其抗水系数几乎降低二分之一，强度也会降低。

在炒盘上拌制沥青砂浆时应注意火候，温度高时会冒黄烟易起火，并且沥青炭化变质，影响粘结力，还因气味呛人亦无法翻拌操作。如温度过低则无法拌合均匀。总之，各种温度都要适当，并仔细翻拌直到砂子被沥青包裹均匀为止。

气温在5℃以上时，沥青砂浆拌合与压实的施工控制温度情况如下：

气温在-10℃～5℃时，沥青砂浆拌合与压实的施工控制温度情况如下：拌制时温度控制在160℃～180℃，压实时温度控制在110℃～130℃，压实完毕温度不低于40℃。

5、沥青砂浆的摊铺、初压及烫平

油罐沥青砂垫层应分层、分段进行施工，其方法是：

（1）100厚的垫层分为50厚一层，每层分为若干个扇形，上下层错开50cm。

（2）每个扇形用木枋隔离出边界，木枋厚度为整个砂浆垫层的二分之一。

（3）沥青砂摊铺系数是压实厚度的1.30-1.60倍，摊铺好砂浆后，先用木抹初压，然后用火夯进行夯实，且用加热的铁滚子辗压，直到沥青砂垫层表面光滑、无
