工厂电气控制技术考试复习题
工厂电气控制技术试题库
一、判断(共计50分,每题2.5分)1、选用熔断器时，熔断器的额定电流值应与熔体的额定电流值相等。
A. 正确正确:【B】2、一定规格的热继电器，其所装的热元件规格可能是不同的。
A. 正确正确:【A】3、没有灭弧罩的刀开关，可以切断负荷电流。
A. 正确正确:【B】4、F系列可编程序控制器辅助继电器用T表示。
A. 正确正确:【B】5、直流电磁铁励磁电流的大小与行程成正比。
A. 正确正确:【B】6、F系列可编程序控制器地址是按十进制编制的。
A. 正确正确:【B】7、三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。
A. 正确8、闸刀开关可以用于分断堵转的电动机。
A. 正确正确:【B】9、F系列可编程控制器内部元件计数器为加法计数器，当计数器接通后，从设定值一直减到零时，计数器线圈有电，相应触点动作。
A. 正确正确:【B】10、F系列可编程序控制器梯形图规定元件的地址必须在有效范围内。
A. 正确正确:【A】11、辅助继电器、计时器、计数器、输入和输出继电器的触点可使用无限次。
A. 正确正确:【A】12、在选用“热继电器”作为保护性电器元件的时候，其“额定电流值”要大于被保护的电器（例如：电动机）的额定电流值。
A. 正确正确:【A】13、热继电器的额定电流就是其触点的额定电流。
A. 正确正确:【B】14、可编程序控制器的程序由编程器送入处理器中的控制器，可以方便地读出、检查与修改。
正确:【B】15、按钮的作用就是按动按钮后用来接通电动机的电路的。
A. 正确正确:【B】16、可编程序控制器是一种专门在工业环境下应用而设计的数字运算操作的电子装置。
A. 正确正确:【A】17、因为“自动开关”已经具有多种保护功能，所以在控制电路中可以只采用自动开关来对电路或电气设备进行保护。
A. 正确正确:【A】18、可编程序控制器编程简单，操作方便，维修容易，易发生操作失误。
A. 正确正确:【B】19、长动和点动的主要区别在于松开启动按钮后，电动机能否继续保持得电运转的状态。
电气控制技术考试题(附答案)
电气控制技术考试题（附答案）一、单选题（共87题，每题1分，共87分）1.电压互感器二次侧的额定电压一般是A、10VB、100VC、任意D、5000V正确答案：B2.接触器的型号为CJ10-160，其额定电流是（）A、160AB、10AC、10-160AD、以上都不是正确答案：A3.变压器主要组成部分是（）A、绕组与转子B、铁芯与定子C、定子与转子D、铁芯与绕组正确答案：D4.变极调速只适用于（）异步电动机。
A、笼型B、绕线型C、直流D、以上都不是正确答案：A5.低压电器一般由感受部分和（）组成A、执行部分B、线圈C、触点D、以上都不是正确答案：A6.接触器的辅助触头一般不能接在（）。
A、主电路B、控制电路C、信号电路D、以上都不对正确答案：A7.表示各元件的空间位置和接线情况的图是（）A、电气布置图B、电气原理图C、功能图D、电气安装接线图正确答案：D8.低压断路器的型号为DZ10-100，其额定电流是（）A、10AB、100AC、10-100AD、以上都不是正确答案：B9.电力变压器的主要作用是（）A、变换效率B、变换电压C、变换阻抗D、变换功率正确答案：B10.热继电器在电动机控制线路中不能作()。
A、过载保护B、短路保护C、缺相保护D、缺相保护正确答案：B11.刀开关的电气字母符号为()A、QFB、QSC、KMD、SQ正确答案：B12.二次绕组的额定电压为（）A、空载电压B、都不是C、电源电压D、负载电压正确答案：A13.以下可以使三相异步电动机反转的方法是（）A、改变三相交流电源的相序。
B、改变三相交流电源的频率。
C、改变三相交流电源的电压D、改变三相交流电源的电流。
正确答案：A14.三相异步电动机的额定电压是指定子绕组的（）。
A、不确定B、任意电压C、线电压D、相电压正确答案：C15.电气控制电路中采用两地分别控制方式,其控制按钮连接的规律是（）A、全为并联B、起动按钮串联，停止按钮并联C、全为串联D、起动按钮并联，停止按钮串联正确答案：D16.三相异步电动机的反接制动方法是指制动时向三相异步电动机定子绕组中通入（）。
工厂电气控制技术复习题
工厂电气控制技术复习题（一）一、填空题1．熔断器在低压电路中起短路保护和过载保护作用。
2．电磁机构由线圈、铁心和衔铁组成。
3．降压启动是指利用某些设备或者采用电动机定子绕组换接方法，使电动机起动时，定子绕组的端电压低于额定电压，从而减少起动电流。
4．交流电磁机构的线圈通电后，衔铁尚未动作时的励磁电流为吸合后的额定电流5~6倍，所以交流电磁机构不适合用于可靠性要求高与操作频繁的场合。
5．绕线异步电动机有串电阻起动和串频敏变阻器起动两种控制电路。
6．PLC内部等效继电器的符号约定：○表示线圈、≠表示常闭触点、‖表示常开触点。
7．0~T199是100ms定时器、T200~T245是10ms定时器。
8．STL指令称为步进接点指令。
其功能是将步进接点接到左母线。
STL指令的操作元件是状态继电器S。
二、判断题1．直接启动所用设备少，线路简单，维修量较少，故电动机一般都采用直接启动。
（×）2．接触器可以频繁地接通和切断交直流主电路和控制电路，并能实现远距离控制。
（√）3．M7120磨床电磁吸盘电流过小时，电动机M1、M3停止旋转。
（√）4．直流电弧比交流电弧更容易熄灭。
（×）5．热继电器适用所有电动机的过载保护。
（×）6．接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。
（√）7．不具有掉电保护功能的计数器，掉电后当前触点不能自动复位，需要使用RST指令使触点复位。
（√）8．PLC输出继电器的外部输出触点只有常开触点。
（√）9．步进接点既有常开触点又有常闭触点。
（×）10．PLF是上升沿脉冲微分指令。
（×）三、选择题1．单台三相交流电动机（或设备）的三根引出线，按相序依次编号为（A）A、U、V、WB、L1、L2、L3C、U11、V11、W112．桥式起重机电动机的过载保护均由（B ）来实现。
A、熔断器B、过流继电器C、热继电器3．只有当Z3040摇臂钻床的摇臂完全松开后，活塞杆通过弹簧片才会压下位置开关（B ），使摇臂上升或下降。
工厂电气控制技术 A卷
《工厂电气控制技术》课程考试试卷（A卷）10.指令“MOVD IN，OUT”中操作数IN和OUT的数据类型是。
A. 字节B. 字C. BOOL型D. 双字三、判断题（正确的打“√”，错误的打“X”；每小题1分，共10分）1.热继电器和过电流继电器在起过载保护作用时可相互替代。
（）2.检修电路时，电机不转而发出嗡嗡声，松开时，两相触点有火花，说明电机主电路一相断路。
（）3.时间继电器之所以能够延时，是因为线圈可以通电晚一些。
（）4.电气原理图中所有电器的触电都按没有通电或没有外力作用时的开闭状态画出。
（）5.中间继电器实质上是电压继电器的一种，只是触点多少不同。
（）6.多地控制电路的特点是起动按钮的动合触点串联。
( )7.字节循环移位指令的最大移位位数为8位。
( )8.ALD指令用于并联电路块的串联连接。
( )9.TON的启动输入端IN由“1”变“0”时定时器并不复位而是保持原值。
（）10.如果复位指令的操作数是定时器位（T）或计数器位（C），会使相应定时器位计数器位复位为0，并清除定时器或计数器的当前值。
（）四、分析题（每小题7分，共28分）1.电动机主电路中已装有熔断器，为什么还要装热继电器？它们的作用是否相同？在摇臂钻床中，带动摇臂升降的电机为何不用热继电器作过载保护？2.什么叫自锁？试设计一简单带自锁的电机起动与停止控制电路。
3.已知某控制程序的梯形图的形式，请将其转换为语句表的形式4.实现3台电动机相隔5s启动，各运行20s，循环往复。
使用比较指令完成控制要求。
五、综合设计题（每小题11分，共22分）1. 试用经验设计法设计某机床的工作台自动往返的控制线路。
要求画出主电路、控制电路的原理图。
工厂电气控制技术期末考试A卷试题及答案
工厂电气控制技术期末考试试题及答案一、填空题（20×1=20）1．低压电器是指额定电压交流 1200V 及以下；直流 1500V 及以下，在电路中起通断、控制、保护、检测和调节作用的电气设备。
2．电磁机构的工作特性包括吸力特性和反力特性两种。
3．三相异步电动机直接起动时的起动电流可达其额定电流的 6～7 倍。
4．三相变压器的容量分别与电压和电流之间成正比。
5．在电动机控制线路中，实现过载保护的电器是。
6．熔断器主要由、和三部分组成。
7．接触器按主触头的电流种类，分为和两种。
8．电磁抱闸制动器分为制动型和制动型两种。
9．交流接触器主要由三个部分组成、和。
10．自耦变压器降压起动方式适用于大容量电动机的不频繁起动场合，电动机起动电流的限制是依靠自耦变压器的作用来实现的。
二、判断题（10×1=10）1、低压电器既可以实现对建筑物中的照明控制，也可以实现对水泵、风机的运行控制。
（√）2、低压电器主要由触头系统、灭弧装置、操作机构以及各种脱扣机构组成。
（√）3、由于热继电器的热惯性大，所以在电动机控制线路中，只适合用作过载保护，不宜作短路保护。
（）4、接触器可起欠压、失压保护作用，两者的保护原理是一样的。
( )5、电动机的额定转速必须在750～1 500 r／rnin的范围内。
( )6、刀开关是低压控制电器。
( )7、.熔体的额定电流是指在规定工作条件下，长时间通过熔体不熔断的最大电流值。
（）8、按下复合按扭时，其常开和常闭触头同时动作。
( )9、接触器的电磁线圈通电时，常开触头先闭合，常闭触头再断开。
( )10、串励电动机电力制动的方法只有能耗制动和反接制动两种。
（）三、选择题（10×1=10）1、低压电器的主要用途是（ B ）。
A．实现建筑物内的照度控制 B．用于电能的产生、输送、分配和控制C．实现电气元件的线路连接 D．用于交流电动机的速度转换2、三相交流异步电动机的点动控制主要用于（ C ）。

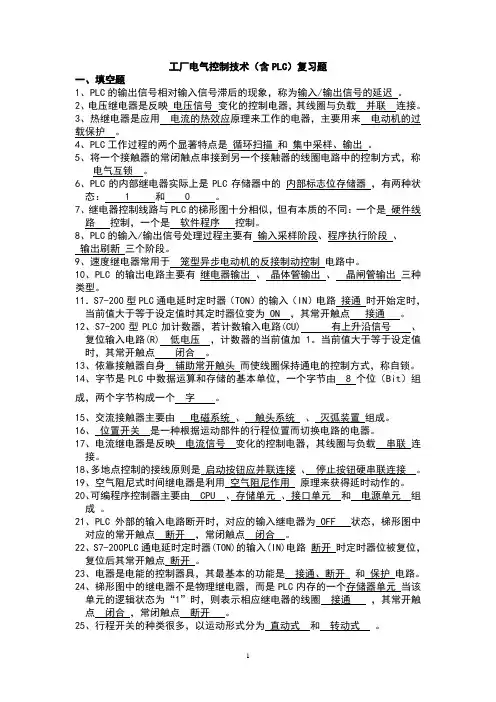

plc复习与练习题(带答案)
工厂电气控制技术（含PLC）复习题一、填空题1、PLC的输出信号相对输入信号滞后的现象，称为输入/输出信号的延迟。
2、电压继电器是反映电压信号变化的控制电器，其线圈与负载并联连接。
3、热继电器是应用电流的热效应原理来工作的电器，主要用来电动机的过载保护。
4、PLC工作过程的两个显著特点是循环扫描和集中采样、输出。
5、将一个接触器的常闭触点串接到另一个接触器的线圈电路中的控制方式，称电气互锁。
6、PLC的内部继电器实际上是PLC存储器中的内部标志位存储器，有两种状态： 1 和 0 。
7、继电器控制线路与PLC的梯形图十分相似，但有本质的不同：一个是硬件线路控制，一个是软件程序控制。
8、PLC的输入/输出信号处理过程主要有输入采样阶段、程序执行阶段、输出刷新三个阶段。
9、速度继电器常用于笼型异步电动机的反接制动控制电路中。
10、PLC的输出电路主要有继电器输出、晶体管输出、晶闸管输出三种类型。
11．S7-200型PLC通电延时定时器（TON）的输入（IN）电路接通时开始定时，当前值大于等于设定值时其定时器位变为 ON ，其常开触点接通。
12、S7-200型PLC加计数器，若计数输入电路(CU) 有上升沿信号、复位输入电路(R) 低电压，计数器的当前值加1。
当前值大于等于设定值时，其常开触点闭合。
13、依靠接触器自身辅助常开触头而使线圈保持通电的控制方式，称自锁。
14、字节是PLC中数据运算和存储的基本单位，一个字节由 8 个位（Bit）组成，两个字节构成一个字。
15、交流接触器主要由电磁系统、触头系统、灭弧装置组成。
16、位置开关是一种根据运动部件的行程位置而切换电路的电器。
17、电流继电器是反映电流信号变化的控制电器，其线圈与负载串联连接。
18、多地点控制的接线原则是启动按钮应并联连接、停止按钮硬串联连接。
19、空气阻尼式时间继电器是利用空气阻尼作用原理来获得延时动作的。
20、可编程序控制器主要由 CPU 、存储单元、接口单元和电源单元组成。
《工厂电气控制技术》试题库 《工厂电气控制》试卷A答案
《工厂电气控制技术》试卷A答案一、填空题1、高压电器，低压电器，1200 ，1500 ，低压电器2、电磁机构、触点系统3、过载，短路4、主轴带动工件的旋转运动，砂轮的旋转运动，主轴的旋转运动，主轴带动铣刀的旋转运动。
5、红色停止绿色起动6、主电路辅助电路。
未受外力或未通电状态（初始状态）7、定子绕组串电阻、星-三角形换接、串自耦变压器8、反接制动，100r/min9、直流接触器CZ系列、设计序号、额定电流10、二、判断题1、（×）2、（•）3、（•）4、（×）5、（•）6、（×）7、（×）8、（•）9、（×） 10、（•）三、分析题1.2、QS+，KM1主触点闭合，电动机M全压起动并运行；KM2主触点闭合，电动机M实现能耗制动。
起动：SB2↓→KM1+自锁，KMI主触点闭合，M全压起动并运行；KS+，为能耗制动作好准备。
制动：SB1↓→KM1-，KM2+自锁，KM2主触点闭合，M通入直流电能耗制动，n ↓↓→当n<100r/m时，KS-，KM2-，制动结束。
四、简答题1.接触器主要用于远距离频繁控制负载，切断带负荷电路。
中间继电器主要用于控制电路中，将被控量转换成控制电路所需的电量或开关信号。
他们的区别在于，中间继电器的触点数多，且没有主辅之分。
2. 熔断器是短路保护，热继电器是长期过载保护。
3. 所有起动按钮的常开触点并联，所有停止按钮的常闭触点串联。
4.自锁：依靠接触器自身的辅助触头而使其线圈保持通电现象。
互锁：利用两个接触器的常闭辅助触头的断开来锁住对方线圈的电路的控制方法。
连锁：利用接触器的辅助触头使后续线路通电的控制方法。
五、设计题1.2.。
工厂电气控制技术复习题
工厂电气控制技术复习题一、填空题１、低压电器标准规定，低压电器通常是指工作在交流电压小于_________V，直流电压小于________V的电路中起通断、保护、控制或调节作用的电器设备。
2、低压断路器又称____________________，相当于刀开关、熔断器、热继电器、过流继电器的组合。
3、热继电器是利用电流的______效应使双金属片发生受热弯曲，进而推动机构动作的一种保护电器。
4、触头的接触形式有：点接触、线接触和__________。
5、电气控制系统中常用的保护环节有短路保护、__________保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。
6、PLC在每一瞬间只能做一件事，程序的执行是按照程序顺序依次完成相应各电路的动作，属于________工作方式。
7、PLC的系统程序主要由管理程序、指令译码程序和___________________三部分组成。
8、在PLC的编程语言中，__________是从继电器控制系统原理的基础上演变而来的，继承了继电器控制系统中的基本工作原理和电气逻辑关系的表示方法，由于其语言直观、清晰利于理解，是PLC的首选编辑语言。
9、S7-200型PLC的定时器指令主要有TON、__________和TOF三种。
10、熔断器的作用是。
11、笼式电动机的降压启动方法有、、。
12、PLC工作过程可分为三个阶段、和。
13、定时器的定时单位有、两种。
14、PLC内部专用内部继电器SR作用。
二、选择题1、下列电器中不能实现短路保护的是（）A、熔断器B、过电流继电器C、热继电器D、空气开关2、在电气控制电路中，控制按钮的文字符号是：（）A、SBB、SQC、SAD、QK3、下列功能中，哪一项不是行程开关的主要功能（ ）A 、行程控制B 、位置保护C 、限位保护D 、限时控制4、分析电气原理图的基本原则是：（ ）A 、先分析主电路、后分析辅助电路B 、先分析直流通路C 、先分析交流通路D 、先分析辅助电路、后分析主电路5、ALD 指令的作用是：（ ）A 、逻辑压栈指令B 、串联电路块的并联连接C 、动态触点的并联连接D 、并联电路块的串联连接三、问答题1、简述PLC 设备使用梯形图以及指令表进行编程时需要遵循的规则各有哪些。
工厂电气控制技术考试复习题
工厂电气控制技术考试复习题一、填空题：1．工厂电气控制技术是把电机学、电力拖动、电气设备控制以及可编程序控制器结合在一起的一门课程。
应用领域甚广，实践性很强的专业课。
2．在生产过程中，经常需要对电动机进行自动控制，使生产机械各部件的动作按顺序进行，保证生产过程和加工工艺合乎预定要求。
对电动机的控制主要包括控制启动、停止、正反转、调速及制动。
3．工厂电气控制技术主要讲开关控制，即接通和关断控制。
其他的有关连续的调速及制动等控制需要用到《电力电子技术》与《自动控制系统》知识。
4．现代工业自动化将是人与生产经营、生产管理以及过程控制和基础自动化连成一体，用于实现从原料进厂、生产加工到产品发货的整个生产过程全局自动化和过程自动化。
5．用刀闸控制的小型电动机的控制线路存在如下缺陷：（1）、刀闸的灭弧能力小；（2）、不能实现对电机的多种保护功能；（3）、不能自动实现起车、停车、反转、正转、制动等各种预定要求。
6．三相异步电动机继电器控制的主回路由隔离开关、熔断器、接触器、热继电器、电机等组成。
7．三相异步电动机继电器控制的主回路的器件的作用如下：（1）、隔离开关：明显的断开点，以便于断电检修，以及设备长时间停电。
（2）、熔断器：当发生短路时，或严重过载时，立即使该设备脱离供电系统，以保证供电系统的正常运行。
否则，可能造成事故扩大。
（3）、接触器：灭弧作用，电动吸合、电动断开。
（4）、热继电器：避免长时间过电流而损坏电机，当过电流时，电机主回路应及时断电。
在运行过程中，如出现过载、欠压、或者缺相时，都有可能使电流超过额定值。
8．三相异步电动机继电器控制的控制回路由控制电源、熔断器、启动按钮、自保接点、停止按钮、过热继电器接点、接触器线圈等组成。
控制电源可以采用220V，或380V电源。
常动控制线路 （自锁控制线路），应用面非常广泛，如风机、水泵等长时间运行场合。
该控制线路的具有如下特点：（1）具有失压和欠压保护功能；AN（B）接在主回路FU的负荷侧，可以检测主回路电源的供电质量。
工厂电气控制设备复习题
工厂电气控制设备复习题————————————————————————————————作者：————————————————————————————————日期：低压电器一、填空题1、电动机拖动生产机械称为（P1）2、电力拖动的控制设备主要由等按一定规律连接成的控制线路组成。
（P1）3、电力拖动的控制方法有。
1、低压电器按它在电气线路中的作用和所处的地位分为。
（P3）2、熔断器主体是用制成的熔体，在被保护电路中。
（P3）3、熔断器对轻度过载反应迟钝，一般只能做保护用。
（P4）4、使用铁壳开关应注意外壳要，以防止以外漏电造成触电事故。
（P10）5、接触器是一种用来的电器，一般情况下其控制对象为电动机。
也可用于其他负载。
6、接触器按主触点通过的电流种类可分为两种。
（P17）7、交流接触器主要有等部分组成。
（P17）8、交流接触器的触点按用途可分为两种。
（P18）9、交流接触器的辅助触点有成对组成。
（P18）10、交流接触器的电磁系统用来操纵触电的，它有等三部分组成。
（P18）11直流接触器一般采用方式灭弧。
（P22）12、继电器是一种根据的变化控制电路，以完成保护或控制任务的电器。
（P24）13、继电器一般由三个基本部分组成。
（P24）14、电流继电器是根据而接通或断开电路的继电器，线圈的，在主电路中。
分为两种。
（P25）15、电压继电器是根据而接通或断开电路的继电器，线圈的，在主电路中。
分为两种。
（P26）17、时间继电器是从得到输入信号起，需经过的继电器。
它的种类有等几种。
（P29）18、空气阻尼式继电器有、两种。
19、热继电器是一种利用来切断电路的保护电器。
（P34）二、是非题1、熔断器对略大于负载额定电流的保护是十分可靠的。
（）（P4）2、直流接触器采用磁吹灭弧。
接线时应注意电流的方向，否则电弧将因反向移动而进不了灭弧罩内。
（）（P22）三、选择题1、设三相异步电动机I N=10A，△形连接，用热继电器作过载保护，热继电器型号可选型。
工厂电气控制技术 B卷
《工厂电气控制技术》课程考试试卷（B卷）
4.电机星－三角降压启动，Q0.0为电源接触器，Q0.1为星接输出线圈，Q0.2为角接输出线圈，I0.1为启动按钮，I0.0为停止按钮，星－角切换延时时间为5秒。
试编写程序。
五、综合分析题（第1题12分，第2题10分，共22分）
1.分析图所示继电接触式控制线路实现对三相异步电动机的点动、长动控制的错误之处，标出错误位置，并改正之。
（要求控制线路均要有短路、过载保护。
）
2.某组合机床的工作循环图及元件动作表如下所示。
现用顺序控制继电器指令编写控制程序。
工厂电气控制技术复习题及答案
工厂电气控制技术复习题及答案工厂电气控制技术复习题（一）一、填空题1．熔断器在低压电路中起短路保护和过载保护作用。
2．电磁机构由线圈、死心和衔铁构成。
3．降压启动是指利用某些设施或许采纳电动机定子绕组换接方法，使电动机起动时，定子绕组的端电压低于额定电压，进而减少起动电流。
4．沟通电磁机构的线圈通电后，衔铁还没有动作时的励磁电流为吸合后的额定电流 5~6 倍，因此沟通电磁机构不合适用于靠谱性要求高与操作屡次的场合。
5．绕线异步电动机有串电阻起动和串频敏变阻器起动两种控制电路。
6． PLC内部等效继电器的符号商定：○表示线圈、≠表示常闭触点、‖ 表示常开触点。
7． 0~T199是 100ms准时器、T200~T245 是 10ms准时器。
8． STL指令称为步进接点指令。
其功能是将步进接点接到左母线。
STL指令的操作元件是状态继电器S。
二、判断题1．直接启动所用设施少，线路简单，维修量较少，故电动机一般都采纳直接启动。
（×）2．接触器能够屡次地接通和切绝交直流主电路和控制电路，并能实现远距离控制。
（√）3．M7120 磨床电磁吸盘电流过小时，电动机 M1、M3停止旋转。
（√）4．直流电弧比沟通电弧更简单熄灭。
（× ）5．热继电器合用全部电动机的过载保护。
（× ）6．接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。
（√）7．不拥有掉电保护功能的计数器，掉电后目前触点不可以自动复位，需要使用 RST指令使触点复位。
（√ ）8． PLC输出继电器的外面输出触点只有常开触点。
（√）9．步进接点既有常开触点又有常闭触点。
（× ）10． PLF是上涨沿脉冲微分指令。
（×）三、选择题1．单台三相沟通电动机（或设施）的三根引出线，按相序挨次编号为（A）A、U、V、WB、L1、L2、L3C、U11、V11、W112．桥式起重机电动机的过载保护均由（B ）来实现。
工厂电气控制技术测试题
工厂电气控制技术测试题1 电磁机构的吸力特征与反力特征的配合关系是()。
A、反力特征曲线应在吸力特征曲线的下方且被此凑近；B、反力特征曲线应在吸力特征曲线的上方且相互凑近；C、反力特征曲线应在远离吸力特征曲线的下方；D、反力特征曲线应在远离吸力特征曲线的上方。
正确答案：A2 对于接触电阻，以下说法中不正确的选项是( )。
A、因为接触电阻的存在，会致使电压损失B、因为接触电阻的存在，触点的温度降低C、因为接触电阻的存在，触点简单产生熔焊现象D、由接触电阻的存在，触点工作不行靠正确答案：B3 为了减小接触电阻，以下做法中不正确的选项是()。
A、在静铁芯的表面上嵌有短路环；B、加一个触点弹簧；C、接触面xx；D、在触点上镶一块纯银块正确答案：A4 因为电弧的存在，将致使()。
A、电路的分断时间加长；B、电路的分断时间缩短；C、电路的分断时间不变；D、电路的分断能力提升正确答案：A5 在接触器的铭牌上常有到AC3、AC4等字样，它们代表(）。
A、生产厂家代号B、使用类型代号；C、国标代号；D、名称代号。
正确答案：B6 电压继电器的线圈与电流继电器的线圈对比，拥有的特色是(A、电压继电器的线圈匝数多、导线细、电阻小；B、电压继电器的线圈匝数多、导线细、电阻大；C、电压继电器的线圈匝数少、导线粗、电阻小；D、电压继电器的线圈匝数少，导线粗，电阻大。
正确答案：B7 增大电压继电器的返回系数，应采的方法是()。
A、减小非磁性垫片的厚度；B、增大非磁性垫片的厚度；C、减小衔铁吸合后的气隙；D、增大衔铁开释后的气隙。
)。
正确答案：B8 在延时精度要求不高，电源电压颠簸较大的场合，应采用()。
A、空气阻尼式时间继电器；B、晶体管式时间继电器；C、电动式时间继电器；D、上述三种都不适合。
正确答案：A9 电压继电器的返回系数是指()。
A、开释电压与吸合电压的比值；B、开释电流与吸合电流的比值；C、吸合电压与开释电压的比值；D、吸合电流与开释电流的比值。
《工厂电气控制技术》试题库 《工厂电气控制》试卷B
《工厂电气控制技术》考试B卷题号一二三四总分得分阅卷人得分阅卷人一、单项选择题(本大题共10小题，每小题3分，共30分)1．图示电路中，( )图能实现点动和长动工作。
2.熔断器的极限分断能力是指在规定的额定电压和额定功率的条件下，能分断的（）。
A.额定电流B.最大过载电流C.最大起动电流D.最大短路电流3．图示电路中，( )图按正常操作时出现点动工作。
4.三相绕线型异步电动机可逆运转并要求迅速反向的，一般采用（）。
A.能耗制动B.反接制动C.机械抱闸制动D.再生发电制动5．用来表明电机、电器实际位置的图是（）。
A．电气原理图B．电器布置图C．功能图D．电气系统图6．图示控制电路中，( )图是在两地同时发出控制信号的电路。
7.在控制线路中，如果两个动合触点并联，则它们是（）。
A.与逻辑关系B.与非逻辑关系C.非逻辑关系D.或逻辑关系8．下图所示主电路或控制电路图中，能实现正反转控制的是（）(A) (B) (C)9、X62W卧式万能铣床主轴为满足顺铣和逆铣工艺要求，需正反转控制，采用的方法是（）A．操作前，通过转换开关进行方向预选。
B．通过正反接触器改变相序控制电动机正反转。
C．通过机械方法改变传动链。
D．其他方法。
10．桥式起重机提升机构第一档的作用是为了（）。
A．加大起重力矩B．快速起动C．平稳起动D．消除传动间隙，将钢丝绳张紧得分阅卷人二、判断题（本大题共10小题，每小题1分，共10分）1、刀开关安装时不能倒装，但根据需要可以平装。
（）2、熔断器的保护特性是反时限的。
（）3、单台电动机负载电路熔断器熔体额定电流的选择应为电动机额定电流的1.5-2.5倍。
（）4、速度继电器的触点状态决定于线圈是否得电。
（）5、中间继电器触点较多，主要用于转换控制信号。
（）6、一台额定电压为220V 的交流接触器在交流220V 和直流220V的电源上均可使用。
（）7、闸刀开关可以用于分断堵转的电动机。
（）8、无断相保护装置的热继电器就不能对电动机的断相提供保护。
工厂电气控制技术复习题
工厂电气控制技术复习题一、填空题1、按形状可分为桥式触头和指形触头。
桥式触头又分为点接触形式桥式触头和面接触形式桥式触头。
2、电磁式电器常用的灭弧方法有电动力灭弧、栅片灭弧和磁吹灭弧、窄缝灭弧等四种。
3、自动空气开关集控制和多种保护功能于一身，除能完成接通和分断电路外，还能对电路或电气设备发生的短路、过载和欠压等故障进行保护。
4、在选用低压断路器时，要求其额定电流应大于或等于负载最大的工作电流，其通断能力应大于或等于电路的最大短路电流。
5、漏电保护断路器是一种安全保护电器在，当线路或设备出现对地漏电或人身触电时，能迅速自动切断电源。
保证人身和线路安全。
6、漏电保护器安装完毕后，应按动试验按钮，检查是否可靠动作。
投入运行后，应定期每月试验一次，检查是否正常工作，在确保安全可靠。
7、在单台电机的短路保护中，要求熔体的额定电流应大于电机额定电流的1.5——2.5倍。
在多台电机的短路保护中，熔体和多台电机的额定电流的关系是N N fu I I I ∑+≥max )5.2~5.1( 8、按钮一般用红色表示停止按钮，绿色表示起动按钮。
9、电压继电器与被测电路并联，电流继电器与被测电路串联。
10、三相笼型异步电机常见的减压起动方式有定子串电阻或电抗、星型—三角形换接、自耦变压器和延边三角形换接。
11、热继电器的用途是利用电流的热效应原理实现电动机的过载保护，熔断器的用途是用于配电线路的严重过载和短路保护。
12、交流接触器的额定电压和电流是指主触头的额定电压和电流，选用时其额定电压和电流应不小于主电路的额定电压和电流。
13、电气系统图一般有电气原理图、电器布置图和电气安装接线图等三种。
14、机床电气原理图一般分为主电路和控制电路两部份。
15、绘图标准规定，接触器触头位置索引分成三栏。
主触头标在左栏，常开触头标在中栏。
常闭触头标在右栏。
16、绘图标准规定，继电器触头位置索引分成两栏。
常开触头标在左栏。
常闭触头标在右栏。
工厂电气控制设备考试重点归纳
工厂电气控制设备考试重点归纳第一章一、判断题1.直流电磁机构的吸力与气隙大小无关（F）2.刀开关在接线时，应将负载线接在上端，电源线接在下端。
（F）3.熔断器的保护特性是反时限的。
（F）4.行程开关、限位开关、终点开关是同一种开关。
（F）二．选择题1.由于电弧的存在，将导致（C）A.电路的分段时间加长B.电路的分段时间缩C.电路的分段时间不变D.电路的分段能力提高2.电压继电器的线圈与电流继电器的线圈相比，具有的特点是（B）A.电压继电器的线圈匝数多、导线细、电阻小B.电压继电器的线圈匝数多、导线细、电阻大C.电压继电器的线圈匝数少、导线粗、电阻小D.电压继电器的线圈匝数少、导线粗、电阻大3.通电延时型时间继电器，它的动作情况是（A）A.线圈通电时触点延时动作，断电时触点瞬时动作B.线圈通电时触点瞬时动作，断电时触点延时动作C.线圈通电时触点不动作，断电时触点瞬时动作D.线圈通电时触点不动作，断电时触点延时动作三、简答题1.什么是低压电器？常用的低压电器有哪些？答：①低压电器通常指工作在交流额定电压1200V以下、直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品。
②常用的低压电器有：刀开关，接触器，继电器，控制按钮，行程开关，断路器等。
2.交流接触器的铁芯端面上为什么要安装短路环？答：其作用是在衔铁反复动作的过程中消除振动和噪声。
3.既然在电动机的主电路中装有熔断器，为什么还要装热继电器？装有热继电器是否就可以不装熔断器呢？答：因为热继电器是专门用于电动机的过载保护的，具有延时性，熔断器是在电气电路中起短路作用的，具有瞬时性。
所以在主电路中必须安装熔断器，防止在电路元件处于高温是时，电路电流过大，则熔断器课起到短路保护作用。
四．识图题各低压电器的图形符号和文字符号，自己完成。
第二章一、判断题1.三相笼型异步电动机的电器控制线路，如果使用热继电器进行过载保护，就不必再装设熔断器进行短路保护。
工厂电气控制技术综合复习题2008
《工厂电气控制技术复习题》一、单项选择题（每小题1分）1、接触器的额定电压是指（）的额定电压。
A、电源B、线圈C、主触头D、负载2、直流电器灭弧装置多采用（）。
A、陶土灭弧罩B、串联磁吹式灭弧装置C、封闭式灭弧室D、金属栅片灭弧罩3、接触器衔铁振动或噪声过大的原因有（）。
A、短路环损坏或脱落B、衔铁歪斜或铁心端面有锈蚀油污C、电源电压偏低D、以上都是4、改变直流电动机旋转方向的方法有（）。
A、改变电枢绕组或励磁绕组电压极性B、改变电枢绕组和励磁绕组电压极性C、改变电源极性D、以上都是5、∆-Y减压启动的启动转矩为直接启动转矩的（）倍。
A、2B、1/2C、1/3D、36、大容量绕线式异步电动机常用启动方法有（）种。
A、3B、2C、4D、57、桥式起重机多采用（）电动机拖动。
A、普通直流B、普通三相鼠笼式C、普通三相绕线式D、专用8、X62W万能铣床控制电路的电源电压为（）伏。
A、110B、220C、127D、3809、在PLC中可以通过编程器修改的是（）。
A、用户程序B、系统管理程序C、解释程序D、标准子程序10、OUT指令是线圈驱动指令，但不能驱动（）。
A、暂存继电器B、输出继电器C、保持继电器D、输入继电器11、晶体管时间继电器比气囊式时间继电器的精度（）。
A、高B、低C、相同D、因使用条件不同而异12、直流接触器多采用（）灭弧装置。
A、桥式结构双断口触头B、金属栅片式C、磁吹式D、窄缝式13、速度继电器主要用于笼型异步电动机的（）控制。
A、启动B、制动C、调速D、反向14、三相异步电动机正反转控制的关键是改变（）。
A、电源电压B、电源电流C、电源相序D、负载大小15、适用于三角形接法电动机的降压启动方法是（）。
A、自耦变压器和定子串电阻B、∆Y和延边三角形-C、定子串电阻和∆Y D、延边三角形和自耦变压器-16、自动往复控制线路是利用（）实现往复自动控制的。
A、主令开关B、行程开关C、万能转换开关D、隔离开关17、改变直流电动机转速的常用方法有（）种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工厂电气控制技术考试复习题一、填空题：1．工厂电气控制技术是把电机学、电力拖动、电气设备控制以及可编程序控制器结合在一起的一门课程。
应用领域甚广，实践性很强的专业课。
2．在生产过程中，经常需要对电动机进行自动控制，使生产机械各部件的动作按顺序进行，保证生产过程和加工工艺合乎预定要求。
对电动机的控制主要包括控制启动、停止、正反转、调速及制动。
3．工厂电气控制技术主要讲开关控制，即接通和关断控制。
其他的有关连续的调速及制动等控制需要用到《电力电子技术》与《自动控制系统》知识。
4．现代工业自动化将是人与生产经营、生产管理以及过程控制和基础自动化连成一体，用于实现从原料进厂、生产加工到产品发货的整个生产过程全局自动化和过程自动化。
5．用刀闸控制的小型电动机的控制线路存在如下缺陷：（1）、刀闸的灭弧能力小；（2）、不能实现对电机的多种保护功能；（3）、不能自动实现起车、停车、反转、正转、制动等各种预定要求。
6．三相异步电动机继电器控制的主回路由隔离开关、熔断器、接触器、热继电器、电机等组成。
7．三相异步电动机继电器控制的主回路的器件的作用如下：（1）、隔离开关：明显的断开点，以便于断电检修，以及设备长时间停电。
（2）、熔断器：当发生短路时，或严重过载时，立即使该设备脱离供电系统，以保证供电系统的正常运行。
否则，可能造成事故扩大。
（3）、接触器：灭弧作用，电动吸合、电动断开。
（4）、热继电器：避免长时间过电流而损坏电机，当过电流时，电机主回路应及时断电。
在运行过程中，如出现过载、欠压、或者缺相时，都有可能使电流超过额定值。
8．三相异步电动机继电器控制的控制回路由控制电源、熔断器、启动按钮、自保接点、停止按钮、过热继电器接点、接触器线圈等组成。
控制电源可以采用220V，或380V电源。
常动控制线路（自锁控制线路），应用面非常广泛，如风机、水泵等长时间运行场合。
该控制线路的具有如下特点：（1）具有失压和欠压保护功能；AN（B）接在主回路FU的负荷侧，可以检测主回路电源的供电质量。
当主回路缺相、欠压时，接触器断开，从而使电机切断电源，得到保护。
（2）、具有自锁功能；要求自保接点接触良好、防尘否则引起设备偷停，引起重大事故。
使用前必须调整接点，以保证接触良好。
必要时可以把两个接点并联同时使用。
（3）、具有点动操作功能；在检修时，若需要点动操作，始终按住起动和停止按钮，不断松开停止按钮。
10．请你用一种简单的继电器控制线路来实现具有既可点动又可自锁的控制功能：）图（4）继电器点动+自锁控制线路11．请你用一种简单的继电器控制线路来实现具有甲乙两地控制功能的线路：）KM1-1图（1）继电器甲乙两地控制线路（1）当甲地为主控，乙地为副控制时，可在SB3回路中串接一个开关K，以确保甲地的主控制权利。
如图（2）所示。
）KM1-1图（2）继电器甲乙两地控制线路（2）12．无论是哪种电机启动时主要考虑三个方面的问题：一是要能产生足够大的启动力矩，能在较短的时间内达到额定转速；二是限制起动时从电网吸取过大的电流，以免引起电网电压剧烈的波动；三是启动方法要简单、操作方便、设备少、启动过程的损耗小。
13．三相异步电动机起动时存在的两种矛盾：（1）、电动机起动转距不大，而负载又要求有足够大的起动力矩；（2）、电动机的起动电流大，而电网能承受冲击电流的能力有限。
14．三相异步电动机的起动方法可归纳为以下几种：全压直接起动；（2）、降低电压起动；（3）、转子回路串接附加可变电阻器起动；（4）采用特殊设计的双鼠笼或深槽式转子起动。
15．鼠笼式异步电动机降压启动的方法有以下几种：定子电路串电阻或电抗器启动、自耦调压器启动、星/三角形启动、星－星减压启动、延边三角形启动。
使用这些方法都是为了限制启动电流，（一般降低电压后的启动电流为电动机额定电流的2～3倍），减少供电干线的电压降落，保障各个用户的电气设备正常运行16．在大、中容量电动机的重载起动时，增大起动转距和限制启动电流两者之间的矛盾十分突出。
利用上述鼠笼式异步电动机降压起动，也难以解决这个问题。
为此，常用绕线式异步电动机。
它的最常用的起动方法有二：一是在转子电路中接入三相对称电阻，定子加全电压起动；另一种办法是在转子电路中接入频敏变阻器，定子上加额定电压。
前者用的较多，它不仅用来控制起动力矩和起动电流，而且适当选择电阻，还可以用来调速，广泛应用在提升机、桥式起重机吊钩等电动机的起动控制线路中。
17．三相绕线式异步电动机可采用转子串接电阻和转子串接频敏变阻器两种起动方法。
18．三相异步电动机的制动方法分为两类：机械制动和电气制动。
机械制动有电磁抱闸制动、电磁离合器制动等。
电气制动有反接制动、能耗制动、回馈制动等。
19．上世纪80年代初，PLC的应用已在工业控制领域中占主导地位。
PLC控制技术已在世界范围内广为流行。
90年代后，工业控制领域几乎全被PLC占领。
20．工业控制计算机是通用微型计算机为适应控制要求而发展起来的一种控制设备，在硬件结构方面总线标准化程度高，兼容性强，而软件资源丰富，特别是有实时操作系统的支持，故对要求快速、实时性强、模型复杂、计算工作量大的工业控制对象的控制对象占有优势。
21．可编程控制器最初是针对工业顺序控制应用而发展起来的，其硬件结构专用性强，通用性差，很多优秀的微机软件不能直接使用，必须经过二次开发。
但是，可编程控制器使用了工厂技术人员熟悉的梯形图语言编程，易学易懂，便于推广应用。
22．可靠性方面看，可编程控制器是专为工业现场应用而设计的，结构上采用整体密封或插接件组合型式，抗干扰措施已经很全面。
而工控机要差一些，用户程序则必须考虑抗干扰问题，一般的编程人员很难考虑周全，这也是工控机应用系统比PLC应用系统可靠性低的原因。
23．可编程控制器是现代工业自动化的灵魂，与机器人、计算机集成制造系统一道成为现代工业控制的三大支柱。
它的应用大致分为一下几种类型：（1）、开关量的逻辑控制；（2）、运动控制；（3）、过程控制；（4）、数据处理；（5）、通讯联网；24。
S7-200可编程控制器的功能指令一般是指：（1）、高速计数指令；（2）、PID控制指令；（3）、高速脉冲输出指令；（4）、中断程序与中断指令。
25。
S7-200可编程控制器的寻址方式包括：（1）直接寻址；（2）间接寻址。
26．S7-200可编程控制器的I0.7 ，标明这个输入点是第0个字节的最高位7位。
IB1标明这个输入字节是第1个字节，共8位，即I1.0到I1.7。
IW0标明这个输入字由IB0和IB1字节组成。
ID0表明该输入双字由IB0、IB1、IB2、IB3字节组成。
ID0中的0表示起始字节。
27．S7-200可编程控制器的Q0.7 ，标明这个输出点是第0个字节的最高位7位。
QB1标明这个输出字节是第1个字节，共8位，即Q1.0到Q1.7。
QW0标明这个输入字由QB0和QB1字节组成。
QD0表明该输入双字由QB0、QB1、QB2、QB3字节组成。
QD0中的0表示起始字节。
28．以两台电机的顺序控制电路为为例说明用小型PLC 构成控制系统的一般设计步骤：(1).课题调查两台电机的顺序控制电路，其中M2为主机，M1为副机。
起动时M1(副机)先开，主机M2后开。
停机时M2先停，M1后停。
起动顺序：12M M →停机顺序：21M M →(2).确定I/O 点输入点统计：副机M1起动按钮1SB 、停机按钮1S SB 、过载1FR 、回报（反馈）11KM -。
主机M2起动按钮2SB 、停机按钮2S SB 、过载2FR 、回报（反馈）21KM -。
输出点统计：副机控制KM1、指示LD1。
主机控制KM2、LD2。
(3).提出方案控制方案（工艺流程、机电控制原则、以人为本）一般分为手动方式和自动方式。
本控制系统采用手动方式工作完成起动、停止控制。
(4).I/O 点的分配1）输入分组：1111222112001002000003004007005006S S SB X SB X KM X SB X SB X KM X FR X FR X --→→→→→→→→ 2）输出分组：1212001002003004KM Y KM Y LD Y LD Y →→→→(5).控制回路设计机型选择：8个输入，4个输出。
考虑10％余量，选用16点机型。
外围硬件电路设计：(6)程序设计(7)程序输入 001000002007005001LD X OR X LD X LD X ANB AND X OUT Y 003007004000006002LD X OR X AND X AND X AND X OUT Y 000003007004LD X OUT Y LD X OUT Y END(8).调试（1）硬件实验：检查线路，单点通电实验，主要式接触器、继电器、指示灯。
输入电实验，线号与对应点实验。
（2）软件实验：强制输出点输出，监视输入点、中间继电器、计数器、计时器。
29．请你简单叙述S7-200CPU间接寻址的步骤？（1）．建立间接寻址的指针（2）用指针来存取数据用指针来存取数据时，操作数前加“*”，表示该操作数为一个指针。
（3）修改指针连续存取指针所指的数据时，因为指针是32位的数据，应使用双字指令来修改指针值，如双字加法（ADDD）或双字加1指令INCD30．请你简单叙述S7-200的程序由哪几部分组成。
（1）、用户程序：主程序、子程序、中断处理程序；（2）、数据块：主要存放控制程序运行所需要的数据，如变量存储器V；（3）、系统参数块：存放的是CPU组态数据，如密码、断电后端口输出状态等。
31．你是如何理解一个合理的PLC程序结构？答：程序结构设计与数据结构设计是程序设计的重要内容。
合理的程序结构与PLC内存资源的合理分配，不仅决定着应用程序的程序质量，而且对编程周期及程序的调试都有很大的影响。
一般采用线性编程和结构编程。
(1).线性编程：将用户程序连续放置在一个程序块中，即用一个简单的程序包含系统的所有指令。
线性编程不带分支，通常控制指令都在组织块中OB1中。
功能相对简单，程序执行周期长、适合单人编写。
(2)．结构编程是根据工程的特点，把一个复杂的控制过程分解为多个比较简单、规模小的控制任务，把这些分解的任务编写成一个子程序，由主程序调用的方式把整个控制程序管理在一起。
常常把重复使用的部分设计成通用指令块，这样可以避免重复程序的设计工作。
成熟的指令块可以子程序调用的方式，移植其他控制程序中32．怎样才能设计好一个理想的电气控制装置？答：最大限度地满足被控对象的控制要求，是设计控制系统的首要前提。
(1)．要求设计前要深入现场调查研究，收集控制现场的资料、控制过程中有效经验、与本系统有关的先进的国内外资料，进行系统设计。
