(完整版)UPVC排水管施工方案
UPVC排水管安装施工方案
UPVC排水管安装施工方案1、室外管线施工测量（1）对于管道轴线、高程的测量仪器选用全站仪、经纬仪和自动水准仪。
所有测量仪器应经过校验合格后方可使用。
（2）依据设计单位提供的平面控制网点和有关水准网点的位置、编号及坐标和高程数据，建立测量导线控制点，以便确定管道的轴线和高程。
导线控制点应设在永久性构筑物上。
（3）依据测量导线控制点及设计施工平面图上标明的管道位置，用全站仪在地面上定出管道轴线或转折点，向外延伸一定距离在地面上钉出控制坐标桩；再用水平仪在管道变坡点栽上水平桩。
并在坐标桩和水平桩处设龙门板。
（4）根据管沟中心与宽度，在龙门板上钉上三个钉子，标出管沟中心与边线，然后拉线于钉子上，并在板上标出挖沟的深度。
最后用白灰沿着线绳放出开挖线（坡度的边沿线上）。
（5）管道中线定位完成后，应按施工用地的范围对地上、下障碍物进行核查。
并在施工图纸中标出测得的数据资料，应存档。
（6）管道试压前，应对管道系统的三通、弯头、管井等部位的坐标、高程进行复测，并按节点编号，据实填写测量成果记录，作为竣工原始资料。
（7）施工测量允许偏差须符合下表的规定。
（8）雨水管道开挖前，从道路中心线引出雨水管道中心线，按不同管径的沟槽宽度用白灰撒出下水道沟槽边线，然后开挖，使雨水管道的中线控制在质量标准范围内。
2、沟槽开挖2.1、管沟开挖根据图纸管线的分布和实际地质情况，拟采用人工配合机械开挖的方法。
人工填土层用机械开挖和人工开挖，分别采用１:0.25和1:0.33的放坡系数，开挖沟底宽，应比管道构筑物横断面最宽处侧加宽0.6米，以保证基础施工和管道安装有必要的操作空间，开挖弃土应随挖随运，以免影响交通；场地开阔处，开挖弃土应置于开挖沟槽上边线1.0米以外，以减少坑壁荷载，保持基坑壁稳定；沟槽开挖期间应加强标高和中线控制测量，以防超挖。
当人工开挖沟槽深度超过2.0米且地质情况较差时，需对坑壁进行支撑(详见沟槽开挖及支撑方案图)。
(完整版)UPVC排水管施工方案
(完整版)U P V C排水管施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIANUPVC塑料排水管施工方案（一）工艺流程：施工准备---预制加工---干管安装---立管安装---支管安装---卡架固定---封口堵洞---闭水试验---通水试验---通球试验（二）预制加工：根据图纸要求并结合实际情况，绘制加工草图。
根据草图量好管道尺寸，进行断管。
断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。
粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。
度试插合格后，用棉布将承插口需粘接的部位的水分、灰尘擦试干净。
如有油污需用丙酮除掉。
用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用国垂直插入，插入粘接进将插口稍作转动，以利粘接剂分布均匀，约30～60min即可粘接牢固。
粘牢后立即将溢出的粘接剂擦试干净。
多口粘连时应注意预留口方向。
（三）干管安装：1.根据图纸要求的坐标、标高，打好穿楼板及过墙孔洞，施工前按各受水口位置测量绘制草图，按草图进行加工预制。
2.管道穿结构墙体处应设置刚性防水套管，做法按铺设安装管道做法施工。
3.塑料排水导管安装坡度要求，伸出外墙尺寸及与室外结合井，连接做法均按铺设管道做法施工。
4.塑料排水导管吊装时，吊卡间距应符合下表要求：5.排水导管必须按设计要求及位置安装伸缩节，如设计无要求时，伸缩节间距应小于4m 。
6.在连接2个及以上大便器或3个以上卫生器具的污水横管上，应设置清扫口，当污水管在顶板下吊装时，可将清扫口设在一层地面上。
污水管起点的清扫口与管道相垂直的墙面，距离不得小于200mm。
如污水管起点位置设置堵头代替清扫口时与墙面不得小于400mm。
7.在转角135°的污水横管上，应设置检查口或清扫口。
8.在转角、排水的水平管道与水平管道、水平管道与立管的连接处应采用45°三通或45°四通和斜三通或斜四通。
UPVC排水管施工方案
UPVC排水管施工方案UPVC（Unplasticized Polyvinyl Chloride）是一种常用的建筑材料，用于制造排水管道和管件。
它具有高耐腐蚀性、抗老化性、耐高温性和低维护成本等特点，被广泛应用于建筑领域。
以下是一个UPVC排水管施工方案，包括施工步骤、所需材料和注意事项。
施工步骤：1.准备工作：确定排水管道的走向和连接点，在需要进行排水的区域进行挖掘，并确保挖掘底部平整。
2.安装主管：首先安装主管，即排水管道的主要线路。
将主管剪成合适的长度，并使用适配件将其连接在一起。
使用UPVC胶水将连接点粘合在一起，确保连接牢固。
3.安装支管：根据需要，在主管上打孔并安装支管。
同样地，将支管和主管用适配件连接在一起，并使用胶水固定连接点。
4.安装排水口和检查孔：根据需要在合适的位置安装排水口和检查孔。
确保连接点牢固，并确保排水口和检查孔的位置符合设计要求。
5.进行水密测试：完成所有管道的安装后，进行水密测试以确保管道连接处没有漏水。
将管道封口并将水注入主管，观察是否有漏水现象。
6.埋土回填：通过将挖出的土壤回填到挖掘区域，将排水管道完全埋入地下。
所需材料：1.UPVC排水管道：根据需要确定所需的管道直径和长度。
2.适配件：用于连接主管、支管、排水口和检查孔等连接点的配件。
3.UPVC胶水：用于固定连接点，确保连接牢固。
4.封口材料：用于进行水密测试时封闭管道端口。
5.挖掘工具：用于挖掘土壤和确保挖掘底部平整。
注意事项：1.在进行施工前，确保掌握相关的安全知识和操作规范，以保障工人的安全。
2.根据设计要求进行施工，确保排水管道的走向、连接点和位置与设计一致。
3.使用高质量的UPVC管道和配件，以确保其耐腐蚀、抗老化和耐高温的性能。
4.在连接管道时，确保使用适量的UPVC胶水，并确保胶水充分固化，以确保连接点的牢固性。
5.在进行水密测试时，确保管道端口密封严密，并小心操作以避免伤害和漏水。
6.在埋土回填时，确保土壤充分填实，并避免管道受到额外的压力和损坏。
UPVC雨水管施工方案
UPVC雨水管施工方案1.前期准备工作（1）确认施工范围：根据设计图纸和方案规划，确定需要安装UPVC雨水管的区域。
（2）准备材料和设备：根据施工范围和设计要求，准备UPVC雨水管、管件、橡胶密封圈、螺栓、螺母、水泥等材料，以及必要的施工设备和工具，如切割机、角磨机、电焊机等。
（3）制定详细的施工计划：根据施工范围和时间限制，制定详细的施工计划，明确各个施工阶段的工作内容和工期。
2.现场施工（1）标定铺设位置：根据设计要求，在房屋或建筑物外墙上标定UPVC雨水管的铺设位置。
（2）开挖沟槽：按照标定的位置，使用挖掘机或手工工具挖掘足够宽度和深度的沟槽，确保安装UPVC雨水管的稳定和平整。
（3）安装下沟管：将已经切割好的UPVC雨水管依次安装到挖掘好的沟槽中，并用水平仪检查管道的平直度。
使用橡胶密封圈、螺栓和螺母固定好管道，确保接口处无漏水。
（4）安装支架：根据需要，在沟槽中安装UPVC雨水管的支架，以增加管道的稳定性和承重能力。
确保支架安装平稳和固定牢固。
（5）连接管道：根据设计要求，在需要连接的管道位置切割出开口，然后安装相应的管件，使用电焊机对管道和管件进行焊接，确保接口处无漏水。
（6）安装检查井：根据设计要求，在管道路线的转弯处或需要检修和清洁的位置安装检查井。
确保检查井与UPVC雨水管的连接紧密并无漏水。
3.收尾工作（1）检查和测试：在施工完成后，对整个UPVC雨水管的安装进行全面的检查和测试，确保管道没有漏水，水流畅通。
（2）填土和修复：施工完毕后，根据需要，将挖掘的沟槽填土平整，并对周围环境进行修复，确保施工区域美观整洁。
（3）清理和整理：将施工现场清理干净，清除杂物和多余的材料，整理好施工设备和工具，确保施工区域安全整齐。
（4）编写施工报告：对施工过程中的关键节点、质量验收和安全情况进行记录，编写详细的施工报告，作为工程验收和后续维护的参考。
（5）交付和验收：将施工完毕的UPVC雨水管项目交付给业主或相关部门进行最终验收。

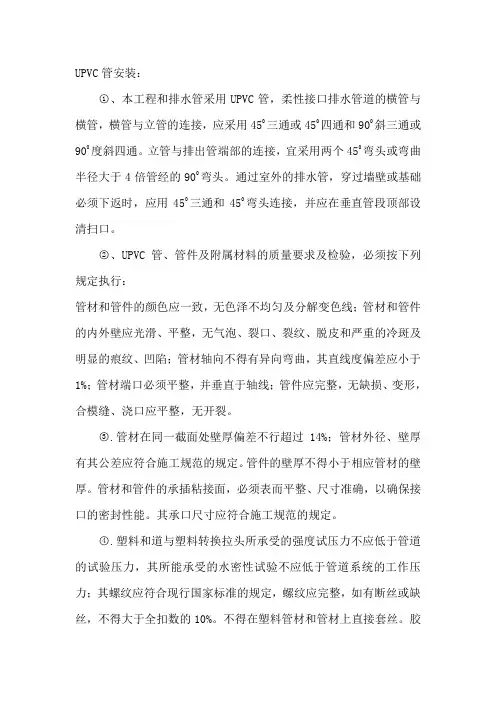

UPVC管安装施工方案
UPVC管安装：○1、本工程和排水管采用UPVC管，柔性接口排水管道的横管与横管，横管与立管的连接，应采用450三通或450四通和900斜三通或900度斜四通。
立管与排出管端部的连接，宜采用两个450弯头或弯曲半径大于4倍管经的900弯头。
通过室外的排水管，穿过墙壁或基础必须下返时，应用450三通和450弯头连接，并应在垂直管段顶部设清扫口。
○2、UPVC管、管件及附属材料的质量要求及检验，必须按下列规定执行：管材和管件的颜色应一致，无色泽不均匀及分解变色线；管材和管件的内外壁应光滑、平整，无气泡、裂口、裂纹、脱皮和严重的冷斑及明显的痕纹、凹陷；管材轴向不得有异向弯曲，其直线度偏差应小于1%；管材端口必须平整，并垂直于轴线；管件应完整，无缺损、变形，合模缝、浇口应平整，无开裂。
○3.管材在同一截面处壁厚偏差不行超过14%；管材外径、壁厚有其公差应符合施工规范的规定。
管件的壁厚不得小于相应管材的壁厚。
管材和管件的承插粘接面，必须表而平整、尺寸准确，以确保接口的密封性能。
其承口尺寸应符合施工规范的规定。
○4.塑料和道与塑料转换拉头所承受的强度试压力不应低于管道的试验压力，其所能承受的水密性试验不应低于管道系统的工作压力；其螺纹应符合现行国家标准的规定，螺纹应完整，如有断丝或缺丝，不得大于全扣数的10%。
不得在塑料管材和管材上直接套丝。
胶粘剂应呈自由流动状态，不得为凝结体，在搅拌的情况下，不得有分层现象和析出物出现；不宜稀释。
胶粘剂内不得有团块、不溶颗粒和其他影响胶粘剂粘拉强度的杂质。
胶粘剂不得含有毒和利于微生物止长的物质。
管材管件应在同一批中抽样进行规格尺寸及必要的外观性能检查。
如不能达成到规定的质量的要求，应按国家标准执行，由指定的检测单位进行检验。
○5、管材和管件的贮运：管材应按不同规格分别进行捆扎，每捆长度应一致，且重量不宜超过50千克；管材应按不同品种、规格分别装箱，均不得动散装。
搬运管材和管件时，应小心轻放，避免油污。

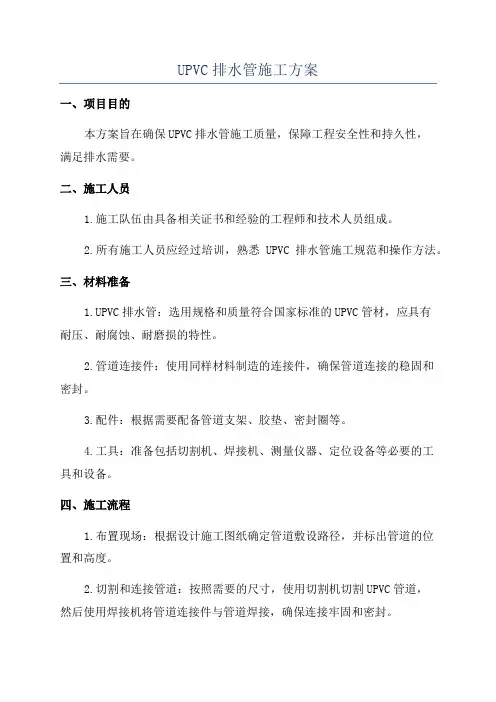

UPVC排水管施工方案
UPVC排水管施工方案一、项目目的本方案旨在确保UPVC排水管施工质量，保障工程安全性和持久性，满足排水需要。
二、施工人员1.施工队伍由具备相关证书和经验的工程师和技术人员组成。
2.所有施工人员应经过培训，熟悉UPVC排水管施工规范和操作方法。
三、材料准备1.UPVC排水管：选用规格和质量符合国家标准的UPVC管材，应具有耐压、耐腐蚀、耐磨损的特性。
2.管道连接件：使用同样材料制造的连接件，确保管道连接的稳固和密封。
3.配件：根据需要配备管道支架、胶垫、密封圈等。
4.工具：准备包括切割机、焊接机、测量仪器、定位设备等必要的工具和设备。
四、施工流程1.布置现场：根据设计施工图纸确定管道敷设路径，并标出管道的位置和高度。
2.切割和连接管道：按照需要的尺寸，使用切割机切割UPVC管道，然后使用焊接机将管道连接件与管道焊接，确保连接牢固和密封。
3.安装管道支架：根据设计要求，在需要的位置安装管道支架，确保管道固定和稳定。
4.检查和测试：在管道敷设完成后，进行检查和测试，确保管道的质量和密封性。
使用测量仪器检测管道的直线度和高度，使用定位设备检测管道的位置。
5.防水处理：对连接口和管道的接口进行防水处理，使用胶垫和密封圈确保密封性和防水性能。
五、施工安全1.所有工人必须佩戴个人防护装备，包括安全帽、防护眼镜、耳塞等。
2.使用焊接机时必须注意火源安全，确保操作区域无易燃物质。
3.在进行管道敷设和连接时，确保工地周围无人员通行。
六、施工验收1.施工队伍应定期进行阶段性检查和自查，确保施工质量。
2.完工后需组织相关部门进行验收，验收合格后方可竣工。
七、质保期本工程的质保期为一年，从竣工之日起计算。
在质保期内，如出现质量问题，施工队伍将负责免费修复。
总结：通过严格按照该方案进行UPVC排水管施工，可确保施工质量和工程的安全性，提高排水系统的持久性和功能性。
UPVC管道施工方案
第**节、U-P V C管道安装施工方案一、安装场合及特点本节合用于民用及一般工业建筑室内生活排水管道水及有酸碱性旳排水管道安装。
二、材料及设备规定1、管材为硬质聚氯乙烯(UPVC)。
所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相合适，并有产品合格证及阐明书。
2、管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。
直管段挠度不不小于1％。
管件造型应规矩、光滑，无毛刺。
承口应有梢度，并与插口配套。
3、其她材料：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等。
4、管材和管件旳连接措施采用承插式胶粘剂粘接。
胶粘剂必须标有生产厂名称、生产日期和有效期限，并必须有出厂合格证和使用阐明书。
管材、管件和胶粘剂应有同毕生产厂配套供应。
5、管材和管件在运送、装卸和搬运适应小心轻放，不得抛、摔、滚、拖，也不得烈日曝晒。
应分规格装箱运送。
管材和管件应储存在温度不超过40度旳库房内，库房应有良好旳通风条件。
管件应分规格水平堆放在平整旳地面上，如果用垫物支垫时，其宽度应不不不小于75mm，间距不不小于1mm，外悬旳端部不超过0.5m，叠置高度不得超过 1.5m，且不容许不规则堆放与暴晒，管件不得叠置过高，凡能立放旳管件均应逐级码放整洁，不得立放旳管件，亦应顺向或使其承插相对地整洁排列。
三、作业条件1、埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。
2、暗装管道一方面应核对多种管道旳标高、坐标旳排列有无矛盾。
预留孔洞、预埋件已配合完毕。
土建模板已拆除，操作场地清理干净，安装高度超过3．5m 应搭好架子。
3、室内明装管道要与构造进度相隔二层旳条件下进行安装。
室内地平线应弹好，粗装修抹灰工程已完毕。
安装场地无障碍物。
四、施工工艺流程及操作措施(一)、工艺流程(二)、预制加工根据图纸规定并结合实际状况，按预留口位置测量尺寸，绘制加工草图。
根据草图量好管道尺寸，进行断管。
断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°。
UPVC塑料排水管施工方案
UPVC塑料排水管施工方案
UPVC塑料排水管施工方案
为保障建设工程的质量和进度，根据工程的实际情况，制定建设工程UPVC塑料排水管施工方案。
一、施工准备
1.1 根据设计图纸，对施工现场进行勘测，并制定详细的施工方案。
1.2 购买所需材料：UPVC塑料排水管、各种接头、橡胶密封圈及相关配件。
1.3 聘请专业施工团队，确保工程的施工质量。
1.4 安排机械设备：必要的起重机、切割机、扳手等工具。
1.5 拟定施工现场的安全防范措施，制定施工档案和质量保证计划。
二、施工步骤
2.1 开挖施工
依据设计要求，按照施工现场地形情况和土质条件，采用挖掘机进行开挖。
开挖深度应按设计要求进行，保证地下管线的质量和安全。
同时，在施工现场放置防护网和警示语进行隔离。
2.2 管线敷设。
UPVC塑料排水管施工方案
UPVC塑料排水管施工方案一、材料准备1.UPVC塑料排水管和配件：根据需要选择合适尺寸和数量的UPVC塑料管和配件，包括管道、弯头、接头、三通、四通等。
2.相关固定件：包括管夹、管扣等，用于固定和支撑排水管。
3.密封材料：如塑料胶带、密封胶等，用于密封管道连接处和防水处理。
二、工具准备1.测量工具：如卷尺、量角器等，用于测量管道长度和角度。
2.切割工具：如钢琴丝锯、管道切割器等，用于切割UPVC塑料管。
3.加工工具：如刮刀、铣刀等，用于修整管道切口。
4.打孔工具：如电钻、排水管穿孔工具等，用于在管道上打孔。
5.固定工具：如螺丝刀、螺丝批等，用于固定和安装管道和配件。
6.清洁工具：如刷子、抹布等，用于清洁管道表面。
三、施工步骤1.清洁准备：清理施工现场，确保无杂物，保持管道和配件的干净。
2.测量和标记：根据实际情况，使用测量工具测量管道的长度和角度，并在管道上做好标记。
3.切割管道：根据标记的位置，使用切割工具将管道切割成所需长度。
注意保持切口端面平整。
4.排水口安装：根据设计要求，在墙壁或地面上打孔，并使用相应的固定件将排水口固定在相应位置。
5.安装管道：根据设计要求，将切割好的管道依次安装在排水口和下水道上，使用固定件将管道固定牢固。
6.安装配件：根据需要，将弯头、接头、三通、四通等配件安装在管道上，注意连接处要牢固，并使用密封材料进行密封处理。
7.完成排水系统：根据设计要求，依次连接并安装所有的管道和配件，确保系统的连贯性和完整性。
8.检查和测试：在施工完成后，对排水系统进行全面检查和测试。
检查是否有漏水、松动等问题，并进行相应的调整和修复。
四、安全注意事项1.施工过程中，要注意个人安全，佩戴防护眼镜、手套等。
2.使用工具时要注意操作规范，避免伤害自己或他人。
3.在操作过程中，注意保持环境清洁，尽量避免杂物进入管道。
4.施工过程中要注意与其他施工工序的协调，确保施工质量和进度。
以上是一个UPVC塑料排水管施工方案，可以根据实际情况进行调整和具体操作。
upvc排水管施工方案
upvc排水管施工方案UPVC排水管施工方案一、施工准备工作1. 确定排水管线的走向和布局，并在施工现场进行设置。
2. 准备好所需的工具和器材，包括UPVC排水管、管道支架、弯头、三通、法兰等。
3. 清理施工区域，确保没有障碍物和杂物。
4. 对施工现场进行安全检查，并采取必要的安全防护措施。
二、施工步骤1. 安装管道支架：根据设计要求，在墙壁或屋顶上安装管道支架，用于支撑UPVC排水管。
2. 切割管道：根据实际需要，使用切割工具将UPVC排水管切割成合适的长度。
3. 安装弯头和三通：将切割好的UPVC排水管与弯头和三通连接，并使用胶水进行固定。
4. 连接法兰和阀门：根据需要，将法兰和阀门连接到UPVC排水管的末端，并进行密封处理。
5. 进行检查和测试：完成一段管道的安装后，进行检查和测试，检查是否有泄漏或破损的情况，并确保排水正常。
6. 完善施工细节：根据设计要求，对UPVC排水管进行细节处理，如安装管道支架、接头防水处理等。
三、安全注意事项1. 施工现场要有专人负责监督和指挥，确保工作安全进行。
2. 使用切割工具时要小心操作，避免受伤。
3. 在进行密封处理时，要使用专业的密封胶和密封带，确保安全性能。
4. 在施工过程中，遵循相关安全规范和操作规程，如佩戴安全帽、眼镜等防护用品。
5. 施工结束后，清理施工现场并检查是否有遗漏或未处理的问题。
通过以上施工方案，能够有效地进行UPVC排水管的安装和施工，确保排水系统的正常使用，并提高工程的质量和安全性。
同时，施工过程中要注重细节处理，确保每一步骤的正确性和完整性，以提高工程的整体性能和使用寿命。
upvc排水管施工方案
upvc排水管施工方案UPVC排水管施工方案一、施工前准备工作：1.确认施工图纸和设计要求，了解施工工艺和施工流程。
2.准备施工材料和设备，包括UPVC排水管、管道标志、胶水、电锯、除尘器、焊接机等。
3.清理施工场地，确保施工区域干燥、整洁，并排除任何障碍物。
二、施工过程：1.测量和标记：使用测量工具测量管道尺寸和角度，并用粉笔或标尺在管道上标记出施工要求。
2.切割管道：根据标记线，使用电锯或其他工具对UPVC排水管进行切割，确保切割平整、齐整。
3.排水管连接：使用胶水将管道接头涂抹均匀，并迅速将管道插入接头内，旋紧。
4.焊接管道：使用焊接机对管道进行焊接固定，确保焊接牢固、无渗漏。
5.安装支架：根据设计要求，在管道下方安装支架，确保管道的平衡和稳定。
6.进行管道试验：在施工完毕后，使用水进行管道试验，检查管道是否有渗漏或其他问题。
7.进行管道保护：施工完毕后，对管道进行保护措施，以防止外界因素损害管道。
8.清理施工现场：施工完毕后，清理施工现场，将垃圾和材料残料清理干净，保持施工场地整洁。
三、注意事项：1.施工过程中要保持管道的清洁，避免外物进入管道内部。
2.管道连接时要注意胶水的涂抹均匀，并在接头旋上时迅速旋紧，避免胶水干燥导致连接不牢固。
3.焊接管道时要注意温度和焊接时间，确保焊接牢固。
4.在施工过程中要注意施工现场的安全，佩戴好安全装备并遵守相关安全规定。
5.在进行管道试验时要仔细观察管道是否有渗漏，确认管道质量合格后方可交付使用。
通过以上方案，能够确保UPVC排水管施工的质量和安全，提供良好的排水系统，保证建筑物的正常运作和使用。
UPVC管施工方案
UPVC排水管施工方案一、工程概况华中科技大学体育中心雨水系统包括重力雨水系统和虹吸式雨水系统，其中重力雨水系统地上部分采用硬聚氯乙烯管塑料管。
卫生间排水（除埋地外）均采用硬聚氯乙烯管塑料管，粘结。
主要集中在一层及二层东西两侧看台下。
二、施工准备1、材料要求：硬聚氯乙烯管塑料管内外表层应光滑，无气泡、裂纹，管壁厚薄均匀，色泽一致，直管段挠度不大于1%。
管件造型应规矩、光滑、无毛刺。
承口应有梢度，并与插口配套。
管材为UPVC硬聚氯乙烯管，所用粘结剂应是同一厂家的配套产品，应与卫生器具连接相适宜，并有产品合格证及说明书。
2、主要机具：手锯、平面锉刀、毛刷、卷尺、水平尺。
3、作业条件：（1）、根据施工图纸编制的管材、管件、辅料计划按质量要求备齐。
（2）室内排水管道和管件按施工图纸和建筑物结构实际情况先进行实物排列，经核实各部位标高、位置、甩口尺寸以及与其它管道间矩确实准确无误。
（3）楼层内排水管道的安装，应与结构施工隔开一～二层，且管道穿越结构部位的孔洞等均已预留完毕，室内模板或杂物清除后，室内弹出房间尺寸线及准确的水平线。
不得全部插入，一般为承口的3/4深度，在其表面划出标记，管端插入的深度不得小于下表的规定。
塑料管材插入管件承口深度（2）试插合格后，用棉丝将承插口需粘接部位的水分、灰尘擦拭干净，如有油污需用丙酮除掉。
然后用毛刷蘸胶粘剂涂刷，先涂抹承口，再涂抹插口，粘合面上都要均匀涂到，粘合剂不宜过多，避免流挂，涂毕随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀。
应使管端插入深度符合所划标记，并保证承插接口的直度和接口的位置正确，还应静置2～3分钟，防止接口滑脱。
承插接口插接完毕后，应将挤出的胶粘剂用棉丝或干布蘸清洗剂擦试干净。
多口粘接时应注意预留口方向。
预制管段节点间误差不大于5㎜。
（3）、排水塑料管必须按设计要求及位置装设伸缩节。
如设计无要求时，伸缩节间矩不得大于4M。
4、立管安装（1）、首先按设计坐标要求，将楼板洞预留或后剔。
upvc排水管施工方案
UPVC排水管施工方案1. 引言UPVC（聚氯乙烯不塑化）是一种常用于排水系统的材料，具有耐腐蚀、抗压强度高等优良特性。
本文将介绍UPVC排水管的施工方案，包括选材、施工步骤、工具和注意事项等内容。
2. 选材UPVC排水管的选材是确保施工质量的关键因素之一。
在选择UPVC排水管时，需要考虑以下几个方面：•管道直径：根据排水需求确定合适的管道直径，通常可参考相关规范标准。
•材质等级：UPVC排水管的材质等级一般根据其耐压能力来确定，需要满足相应的国际或国家标准。
•耐腐蚀性：UPVC排水管通常用于排放污水或化学废水，因此需要具备较好的耐腐蚀性能。
•安装便捷性：选择具有方便安装、接口结构较简单的UPVC排水管，可提高施工效率。
3. 施工步骤3.1 准备工作在进行UPVC排水管施工前，需要进行以下准备工作：•清理施工区域：清除施工区域内的杂物和灰尘，确保施工环境干净。
•准备所需工具和材料：包括UPVC排水管、弯头、附件、胶水、切割工具、扳手等。
3.2 安装管道1.测量和标记：根据实际需求，测量和标记UPVC排水管的长度和位置。
2.切割管道：使用切割工具按照标记的位置进行切割，确保切口平直。
3.排水管安装：将切割好的排水管与接头连接，使用扳手旋紧接头，确保连接牢固。
4.安装弯头和支架：根据需要安装弯头和支架，以便更好地布置管道系统。
3.3 与其他系统的连接在UPVC排水管施工中，可能需要与其他系统（如下水道、化粪池等）进行连接。
连接步骤如下：1.清洁连接处：确保连接处干净无尘。
2.使用适当的附件：根据连接口径选择合适的附件进行连接，如橡胶密封圈等。
3.固定连接口：使用扳手将附件与UPVC排水管连接，并确保连接口紧密。
4. 工具UPVC排水管的施工需要使用一些特定的工具，包括但不限于以下几种：•切割工具：用于切割UPVC排水管，最常用的是PVC切割器。
•扳手：用于旋紧管道接头，确保连接牢固。
•探杆：用于检测管道的水平和垂直度，以确保施工精度。
UPVC排水管施工方案
UPVC排水管施工方案UPVC排水管是一种常用的排水系统，在建筑物和工业设施中被广泛应用。
它具有不锈蚀、耐腐蚀、耐热、耐低温和抗冲击等优点，因此成为了排水系统的理想选择。
在进行UPVC排水管施工时，需遵循一定的施工方案，以确保排水系统的质量和可靠性。
下面将详细介绍UPVC排水管施工方案。
1.施工前准备在进行UPVC排水管施工前，需要做好充分的准备工作。
首先要对施工现场进行清理，清除杂物和障碍物，确保施工区域干净整洁。
其次要检查施工图纸，确认排水管的布局和连接方式，以确保施工按照设计要求进行。
另外，还需要准备必要的施工工具和材料，如管道切割工具、接头、管道胶水等。
2.排水管安装开始进行UPVC排水管的安装时，首先根据设计要求确定管道的位置和高度，并进行标线。
然后使用管道切割工具将排水管根据需求进行裁剪，确保长度合适。
接着在管道的末端和接头上涂抹适量的管道胶水，然后将排水管和接头连接起来，确保连接处牢固。
在连接处需要注意对齐和密封，以防止漏水。
3.排水管固定安装好排水管后，需要对排水管进行固定，以确保稳固和可靠。
可以使用管道卡和支架将排水管固定在墙壁或地面上。
在固定时要注意排水管的倾斜度，确保水流能够顺畅流动。
另外，还需要对排水管进行检查，确保每个连接处都牢固可靠，不漏水不松动。
4.排水测试完成排水管的安装和固定后，需要进行排水测试，以检查排水系统的质量和密封性。
可以将一定量的水倒入排水管中，观察是否有漏水现象。
如果有漏水，则需要及时修补。
在排水测试时，还可以检查排水管的通畅性，确保水流畅通无阻。
5.排水管保养UPVC排水管安装完成后，还需要进行定期的保养和维护，以确保排水系统的正常运行。
可以定期清洁排水管，清除杂物和污垢。
另外，也可以使用专门的清洁剂对排水管进行清洗，以保持排水管的畅通性。
此外，还需经常检查排水管连接处是否松动或漏水，及时进行维修。
总而言之，UPVC排水管施工需要严格按照规范和要求进行，确保排水系统的质量和可靠性。
UPVC塑料排水管施工方案
UPVC塑料排水管施工方案1.施工前准备：-确定排水管的安装位置和线路，进行布线和标记。
-准备所需的工具和材料，包括UPVC塑料排水管、连接件、胶水、切割机、螺丝刀等。
2.排水管的安装：-根据线路和标记，使用切割机将UPVC塑料排水管剪成所需的长度。
确保管材的切割端面平整、垂直。
-在管材的两端涂抹胶水，然后将连接件插入管材两端。
使用螺丝刀将连接件固定。
注意确保连接件的贴合和固定牢固。
-将连接好的管材放置在准备好的位置，确保管道的斜度适当，以便水能顺利流入下水道。
如果需要更改管道的方向，可以使用弯头等特殊连接件。
3.排水口的安装：-根据需要，选择合适的排水口。
排水口的选择应根据使用场地和排水量来确定。
-将排水口的废水管连接到UPVC塑料排水管上。
确保连接牢固和密封。
-将排水口安装在所需位置上，使用螺丝固定。
确保排水口与地面平齐，使水能顺利排出。
4.管道的测试和调整：-完成排水管的安装后，进行测试以确保系统的正常工作。
关闭排水口和其他入口，将一定量的水注入管道中。
观察管道是否有渗漏或其他问题。
-如果发现问题，及时进行调整和修复。
可能需要重新连接管道或更换连接件。
-确保整个系统的顺畅运行后，可以进行最后的检查和清洁工作。
确保排水口和管道的外观整洁、干净。
以上是UPVC塑料排水管施工方案的一般步骤。
在施工过程中，应注意安全措施，避免尖锐物品刺伤管道，避免过度拧紧连接件导致损坏。
另外，应根据具体情况来选择合适的管材和连接件，并且严格按照相关标准和规范进行施工。
UPVC塑料排水管施工方案
UPVC塑料排水管施工方案一、工程概况华中科技大学体育中心雨水系统包括重力雨水系统和虹吸式雨水系统，其中重力雨水系统地上部分采用硬聚氯乙烯管塑料管。
卫生间排水（除埋地外）均采用硬聚氯乙烯管塑料管，粘结。
主要集中在一层及二层东西两侧看台下。
二、施工准备1、材料要求：硬聚氯乙烯管塑料管内外表层应光滑，无气泡、裂纹，管壁厚薄均匀，色泽一致，直管段挠度不大于1%。
管件造型应规矩、光滑、无毛刺。
承口应有梢度，并与插口配套。
管材为UPVC硬聚氯乙烯管，所用粘结剂应是同一厂家的配套产品，应与卫生器具连接相适宜，并有产品合格证及说明书。
2、主要机具：手锯、平面锉刀、毛刷、卷尺、水平尺。
3、作业条件：（1）、根据施工图纸编制的管材、管件、辅料计划按质量要求备齐。
（2）室内排水管道和管件按施工图纸和建筑物结构实际情况先进行实物排列，经核实各部位标高、位置、甩口尺寸以及与其它管道间矩确实准确无误。
（3）楼层内排水管道的安装，应与结构施工隔开一～二层，且管道穿越结构部位的孔洞等均已预留完毕，室内模板或杂物清除后，室内弹出房间尺寸线及准确的水平线。
三、操作工艺1、工艺流程：2、安装准备：根据设计图纸及技术交底，检查、核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线定位。
3、预制加工：（1）、根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。
根据草图量好管道尺寸，进行断管。
硬聚氯乙烯管的切断可用各种割管机或手工锯进行，断口要平齐。
承插连接前，断口用锉刀或刮刀除掉内外飞刺，外棱锉出15O～30O坡口，坡口厚度宜为管壁厚度的1/3～1/2，长度一般不小于3㎜，坡口完成后，应将残屑清除干净。
粘接前应对承插口先承插一下，试验其松紧度。
承口深度不得全部插入，一般为承口的3/4深度，在其表面划出标记，管端插入的深度不得小于下表的规定。
塑料管材插入管件承口深度管子外径（㎜）40 50 75 110 160管端插入承口深度（㎜）25 25 40 50 60（2）试插合格后，用棉丝将承插口需粘接部位的水分、灰尘擦拭干净，如有油污需用丙酮除掉。
UPVC排水管施工方案
UPVC排水管施工方案UPVC排水管施工方案一、工艺流程：施工准备→预制加工→干管安装→立管安装→支管安装→卡架固定→封口堵洞→闭水试验→通水试验→通球试验二、预制加工：根据图纸和实际情况，绘制加工草图。
量好管道尺寸并断管，要求断口平齐，用铣刀或刮刀除去断口内外飞刺和外棱，铣出15°角。
在粘接前，应先插入试验，插入承口的3/4深度。
试插合格后，用棉布擦试承插口需粘接的部位，清除水分、灰尘和油污。
用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即插入粘接进，稍作转动以利粘接剂分布均匀。
约30-60分钟即可粘接结实。
粘牢后立即将溢出的粘接剂擦试干净。
多口粘连时应注意预留口方向。
三、干管安装：1.根据图纸要求的坐标、标高，打好穿楼板及过墙孔洞。
施工前按各受水口位置测量绘制草图，按草图加工预制。
2.管道穿构造墙体处应设置刚性防水套管，做法按铺设安装管道做法施工。
3.塑料排水导管安装坡度要求，伸出外墙尺寸及与室外结合井，连接做法均按铺设管道做法施工。
4.塑料排水导管吊装时，吊卡间距应符合下表要求：管径(mm) 50 75 110 125 160立管(m) 1.2 1.5 2.0 2.0 2.0导管(m) 0.5 0.75 1.10 1.30 1.605.排水导管必须按设计要求及位置安装伸缩节。
如设计无要求时，伸缩节间距应小于4m。
6.在连接2个及以上大便器或3个以上卫生器具的污水横管上，应设置清扫口。
当污水管在顶板下吊装时，可将清扫口设在一层地面上。
污水管起点的清扫口与管道相垂直的墙面，间隔不得小于200mm。
如污水管起点位置设置堵头代替清扫口时与墙面不得小于400mm。
7.在转角135°的污水横管上，应设置检查口或清扫口。
8.在转角、排水的程度管道与程度管道、程度管道与立管的连接处应采用45°三通或45°四通和斜三通或斜四通。
立管与排出管端部的连接，应采用两个45°弯头或曲率半径不小于4倍管径的90°弯头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UPVC塑料排水管施工方案
（一）工艺流程：
施工准备---预制加工---干管安装---立管安装---支管安装---卡架固定---封口堵洞---闭水试验---通水试验---通球试验
（二）预制加工：
根据图纸要求并结合实际情况，绘制加工草图。
根据草图量好管道尺寸，进行断管。
断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。
粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。
度试插合格后，用棉布将承插口需粘接的部位的水分、灰尘擦试干净。
如有油污需用丙酮除掉。
用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用国垂直插入，插入粘接进将插口稍作转动，以利粘接剂分布均匀，约30～60min即可粘接牢固。
粘牢后立即将溢出的粘接剂擦试干净。
多口粘连时应注意预留口方向。
（三）干管安装：
1.根据图纸要求的坐标、标高，打好穿楼板及过墙孔洞，施工前按各受水口位置测量绘制草图，按草图进行加工预制。
2.管道穿结构墙体处应设置刚性防水套管，做法按铺设安装管道做法施工。
3.塑料排水导管安装坡度要求，伸出外墙尺寸及与室外结合井，连接做法均按铺设管道做法施工。
4.塑料排水导管吊装时，吊卡间距应符合下表要求：
5.排水导管必须按设计要求及位置安装伸缩节，如设计无要求时，伸缩节间距应小于4m 。
6.在连接2个及以上大便器或3个以上卫生器具的污水横管上，应设置清扫口，当污水管在顶板下吊装时，可将清扫口设在一层地面上。
污水管起点的清扫口
与管道相垂直的墙面，距离不得小于200mm。
如污水管起点位置设置堵头代替清扫口时与墙面不得小于400mm。
7.在转角135°的污水横管上，应设置检查口或清扫口。
8.在转角、排水的水平管道与水平管道、水平管道与立管的连接处应采用45°三通或45°四通和斜三通或斜四通。
立管与排出管端部的连接，应采用两个45°弯头或曲率半径不小于4倍管径的90°弯头。
9.通向室外的排水管，穿过墙壁或基础必须应采用45°三通和45°弯头连接，并应在垂直管段的顶部设置清扫口。
10.塑料排水管道安装时，可采用铅丝临时吊挂，进行预安装，调整甩口坐标、位置、管道标高、坡度符合设计要求进行粘接，并及时校正甩口坐标位置、标高、坡度。
待粘接固化后，安装固定支撑件但不宜卡固过紧，采用金属支架时，必须在与管外径接触处垫好橡胶垫片。
11.管道安装好后应及时堵管洞，按规范要求支模封堵，安装后的管道严禁攀登或借做他用。
（四）立管安装：
1.立管安装前，应按图纸坐标，确定卡架位置，预装立管卡架。
2.土建墙面粉刷后，按预留口位置核对图纸坐标，确定管道中心线后，依次安装管道、管件和伸缩节，并连接各管口。
3.选用整体式防火圈时，应在按设计或施工规范的要求的楼层部位，根据管径的大小安装防火圈或阻火圈，先将防火圈或阻火圈套在管段处，然后进行接口联接。
4.UPVC排水管穿过楼顶板时，应预留防水刚性套管，并作好屋顶防水与套管间隙的防水密封。
（五）支管安装：
1.按图纸、坐标、标高修整预留孔洞，确定吊卡位置，检查调整预埋件坐标位置，清理现场，按安装标高需要支搭操作平台。
安装吊装导管支架、吊架。
将预制好的支管按编号运至场地，清除粘接部位污物，进行支管卡、吊件复检，摆正各预留口坐标位置，至满足图纸要求后，涂刷粘接剂进行支管安装，调整支管坡度，满足规范规定坡度值。
锁固卡架、固定支架位置，并临时封闭各预留口后，封堵结构孔洞。
2.支导管安装，直管段长度大于4m时，应安装伸缩，确保每段内净长≤4m。
3.暗装立管的分支管管径Φ≥100㎜时，按设计防火等级要求，安装阻火圈。
4.支导管安装中，地平管穿越楼板洞时，均应安装防水翼环，并确保其位置正确、粘接牢固。
（六）试验：
1.排水管道安装完成后，应按施工规范要求进行闭水试验。
暗装的导管、立管、支管必须进行闭水试验。
闭水试验应分层分段逐根进行试验标准，以一层结构高度采用橡胶球胆封闭管口，满水至地面高度，满水15min，再延续5min，液面不下降，检查全部满水管段管件、接口无渗漏为合格。
2.闭水试验后，排水系统管道的立管、主干管，应进行通球通水试验。
立管通球试验应由屋顶透气口处投入不小于管径2/3的试验验球，应在室外结合井内临时设网截取试验球，用水冲动试验球至室外结合井，取出试验球为合格。
且应在油漆粉刷最后一道工序前进行。
一、质量标准：
(一)主控项目：
1.隐蔽的排水管的灌水试验结果必须符合设计要求和施工规范规定。
管道的材质、规格、尺寸、粘接剂的技术性能必须符合设计要求。
检验方法：检验区（段）灌水试验记录、管材出厂证明及粘接剂合格证。
2.管道的坡度必须符合设计要求或施工规范的规定，具体见下表：
生活污水塑料管道的坡度
检验方法：检查隐蔽工程记录或用水准仪(水平尺)、拉线和尺量检查。
3.排水塑料管必须按设计要求装伸缩节。
如设计无要求，伸缩节间距不大于4m。
检验方法：观察和尺量检查。
4.排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。
检验方法：检查试验试验记录或检查隐蔽工程记录。
5.排水系统竣工后的通水试验结果，必须符合设计要求和施工规范规定。
检验方法：通水检查或检查通水试验记录。
(二)一般项目：
1.管道支(吊、托)架的安装应符合以下规定。
（1）排列整齐、支架与管子接触紧密。
（2）托架距离应符合下的规定：
塑料排水横管固定件的间距
（3）塑料排水管道安装的允许偏差和检验方法见下表：
室内塑料排水管安装的允许偏差检验方法
2.排水立管应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置，检查口的朝向应便于检修。
暗装立管：在检查口处应装检修门。
检验方法：观察和尺量检查。
3.通向室外的排水管，穿过墙壁或基础必须下返时，应采用45°三通和45°弯头
连接，并应在垂直管段顶部设置清扫口。
检验方法：观察和尺量检查。
二、成品保护：
1.管材、管件在运输、装卸和搬运时应轻放，不得抛、摔、拖。
管材应存放于温度不大于40℃的库房内，距热源不应小于1m，且库房内应有良好的通条件。
管材应水平堆放在平整的地面上，不得不规则堆放，不得曝晒。
当采用垫物支垫时，支垫宽度不得小于75mm。
其间距不得大于1m，管材外悬的端部应小于500mm，叠放时其高度不应超过1.5m。
2.管道安装时应及时清理溢出的粘接剂，保护外观整洁。
3.安装好的管道，应采用塑料布等材料包裹重点部位，易碰撞部位，距地2m以下应用木板捆绑保护。
4.安装好的管道，应采用专用封堵口，将所有管口临时封闭严密，防止异物进入，造成管道堵塞。
5.严禁利用安装好的立导管作为支撑、吊挂点，不允许明火烘烤或近火源，以防管道变形。
6.竣工前土建油漆施工完成后，拆除保护包裹的塑料布，并清洗干净。
三、应注意的问题：
1.施工中阻火圈必须按设计要求安装闭式防火圈，必须在管道安装时套入，封堵管洞后及时就位固定。
2.应设置套管的部位，必须按规范及工艺要求安装，并作好填充隔层密封。
3.预制的管段应码放在垫好的木方上，不得露天曝晒，防止弯曲、变形。
4.安装时及时清理外溢粘接剂，保持管材外观整洁。
5.粘接口必须按施工工艺要求施工，先擦净粘接部位，两面涂胶应均匀，不得漏刷，防止接口漏水。
6.地漏及地平管安装时，应按施工线找好地面标高，根据房间大小确定坡度。
防止地漏过高或过低。
7.立管、地平管楼板处易渗漏，施工中应加强防水圈安装和封堵管洞的施工质量和现场管理，并督促协助土建防水施工，确保防水施工质量。
