管道检测机器人:CCTV技术在管道内窥检测的应用

合集下载

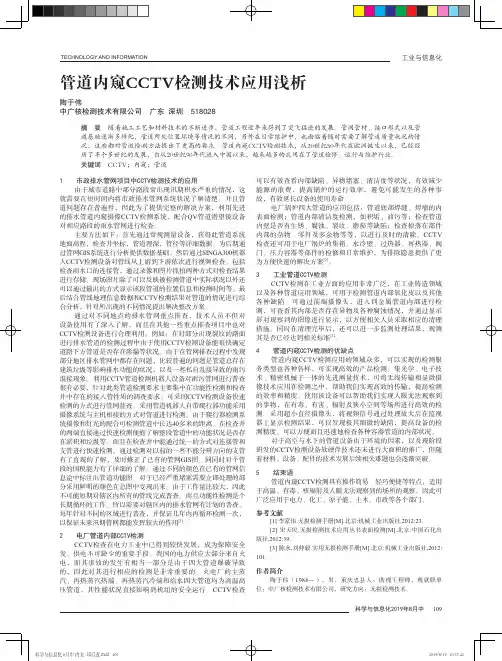

管道内窥CCTV检测技术应用浅析

管道内窥CCTV检测技术应用浅析
对于高空与水下的管道设备由于环境的因素,以及现阶段 研发的CCTV检测设备软硬件技术还未进行大面积的推广,但随 着材料、设备、配件的技术发展后续相关难题也会逐渐突破。
5 结束语 管道内窥CCTV检测具有操作简易、轻巧便捷等特点,适用
于高温、有毒、核辐射及人眼无法观察到的场所的观察。因此可 广泛应用于电力、化工、原子能、土木、市政等各个部门。
1 市政排水管网项目中CCTV检测技术的应用
由于城市道路中部分路段常出现汛期积水严重的情况,这 就需要在短时间内将市政排水管网系统状况了解清楚。并且管 道问题存在普遍性,因此为了提供完整的解决方案,利用先进 的排水管道内窥摄像CCTV检测系统,配合QV管道潜望镜设备 对相应路段的雨水管网进行检查。
3 工业管道CCTV检测 CCTV检测在工业方面的应用非常广泛,在工业铸造领域
以及各种管道应用领域,可用于检测管道内部氧化皮以及其他 各种缺陷。可通过前端摄像头,进入到金属管道内部进行检 测,可查看其内部是否存在异物及各种腐蚀情况,并通过显示 屏对观察到的图像进行显示,以方便相关人员采取相应的清理 措施。同时在清理完毕后,还可以进一步监测处理结果,观测 其是否已经达到相关标准[3]。
2 电厂管道内部CCTV检测
CCTV检查在电力工业中已得到较快发展,成为保障安全 发、供电不可缺少的重要手段。我国的电力供应大部分来自火 电,而其事故的发生有相当一部分是由于四大管道爆破导致 的,因此对其进行相应的检测是非常重要的。火电厂的主蒸 汽、再热蒸汽热端、再热蒸汽冷端和给水四大管道均为高温高 压管道,其性能状况直接影响到机组的安全运行。CCTV检查
参考文献 [1] 李家伟.无损检测手册[M].北京:机械工业出版社,2012:23. [2] 宋天民.无损检测技术应用丛书表面检测[M].北京:中国石化出

管道CCTV检测技术在城市排水项目中的应用

管道CCTV检测技术在城市排水项目中的应用

管道CCTV检测技术在城市排水项目中的应用摘要:CCTV管道内窥检测技术的运用,能够更安全、直观地反映管道运行现状和问题,为排水管道运行养护及故障维修方案的科学决策提供了有力的依据,让城市排水管网的运行维护和工程建设的验收都有了一个质的飞跃。

同时,该项技术还可以应用到地铁导致的管线迁移、给水、煤气管道和电力、电信等其它领域的管网内部检测中,有着广阔的发展和应用前景。

关键词:管道CCTV检测技术;城市排水项目;应用1 CCTV管道检测技术分析1.1 应用原理CCTV管道检测技术实际上就是进行管道检测的一种技术,主要是利用检测摄像头或是其他工具进入到排水管道的内部,对排水管道内部结构、管道状况的实时录像,上传到电脑上,有关工作人员便可深入管道内部形成的图像确定出管道状况、出现的故障位置和原因,使得工作人员能够在第一时间内进行排水管道问题的检测和检修,避免给居民生活有所影响。

1.2 适用性分析适用性分析则是用以低水位状态下的检测,在开展检测之前,还需对管道进行清理,使得水位控制在百分之二十的管道直径内,不能让水把摄像头所淹没,在使用阶段如果说管道雾气影响系统成像,就把管道内部雾气进行清理干净,和传统应用技术进行比较,该新技术在城市排水工程应用的优势较为明显,在管道竣工验收中的作用比较明显。

2 CCTV检测技术设备的局限性和发展2.1 进入式机器人技术创新因为设计比较老旧,该技术的创新主要分为无动力船载、车载,影响排水管道内部的排水问题,对于这样的问题,我们的工作人员需要将其改进成支柱是多方向轮的,并且对其进行改进有助于进入式机器人技术适应能力。

2.2 智能化缺陷的判读在人工识别的时候,可能会出现很多问题,因为人工判读在级别交界部分,通常会漏判、错误的判读,应用计算机技术进行检测能够更好的识别缺陷,进而减少类似问题的出现。

3 CCTV管道检测技术应用优势3.1 安全系数比较强CCTV管道检测技术是利用摄像机以及其他的机械设备,深入城市地下排水管道内部进行检测。

管道CCTV视频检测机器人技术的应用领域浅析

管道CCTV视频检测机器人技术的应用领域浅析

近年来,人们对自然环境、工作环境、工作工具及其方式的要求逐步提高。

随着中国城市化建设事业的发展推进,特别是大型化工厂、大型天然气厂、大型地下管道处理系统地建成,大型管道组合处理系统设施以其高质量的工作效率、圆形管道结构,占地少、有效工作空间大、美化生活环境等优点得到了广泛的应用。

随着计算机技术的广泛普及和应用,国内外无损检测技术都得到了迅猛发展,管道检测逐渐形成管道内、外检测技术两个分支。

管道外检测技术的目的是检测外壁及管道保护有效性的基础上,通过挖坑检测,达到检测管体腐蚀缺陷的目的。

管道内检测技术主要用于发现管道内外腐蚀、局部变形以及焊缝裂纹等缺陷,也可简介判断管道的完好性。

因此在各种城市给排水管道、石油运输管道、电力管沟、各种大孔径管道系统随处可见。

SINGA300管道检测机器人是一种可沿管道内部或外部自动行走、携带一种或多种传感器及操作机械,在工作人员的遥控操作或计算机自动控制下,进行一系列管道作业的机、电、仪一体化系统。

SINGA300管道机器人对管道的水下部分还可进行声纳检测,水上部分进行CCTV和激光检测。

可以全面的查看管道内部现状,结合数据处理软件可以生成管道的剖面图,分析管道的形变、淤积状况,生成标准检测报告。

管道CCTV视频检测机器人主要应用领域:市政管网普查.隐患排查.管道养护.工程施工验收.环境保护.城市建设规划.及投资等依据。

综上所述,管道机器人在实际的应用中,不仅能够快速准确定位管道内的故障还适用于管道检测、矿井检测勘探、隧道验收、地震搜救、消防救援、灾害援助、电力巡检、反恐排爆、军事侦查、高温、高辐射、有毒环境等。

管道CCTV检测机器人系统是一种融合了多种先进技术的机电一体化装置,随着现代制造技术、通行技术、控制技术、传感技术、智能技术等技术领域的发展,必将推动机器人在各行业的广泛应用和发展。

城市排水管道检测中CCTV管道内窥技术的应用

城市排水管道检测中CCTV管道内窥技术的应用

城市排水管道检测中CCTV管道内窥技术的应用发布时间:2022-08-28T06:48:51.952Z 来源:《建筑创作》2022年1月第2期作者:鞠进炜[导读] 城市排水管道在快速发展的城市进程中发挥的作用是极为重要的鞠进炜泰州市同一建设工程质量检测有限公司江苏泰州 225300【摘要】城市排水管道在快速发展的城市进程中发挥的作用是极为重要的,可以说其是一座城市持续生存和发展的“生命线”,与大众的生活紧密相连,但正因城市排水管道埋设与地下,管道不仅容易淤积,还难以检测,导致城市污水检测的难度有所增加,因此在城市排水管道检测中,采取科学的方法进行检测越来越重要。

基于此,本文探究了CCTV管道内窥技术应用在城市排水管道检测中的路径。

【关键词】城市;排水管道检测;CCTV管道;内窥技术近年来,伴随着社会经济的不断发展及城市化进程的加快,城市地下管线的规模不断扩大,为及时发现管道腐蚀、渗漏及淤积等现象,采取有效的检测技术势在必行。

CCTV管道内窥检测技术的运用,可以更加直观的掌握地下排水管道的内部情况,规避人员井下作业的风险,具有更高的安全性,为城市排水管道的运行维护提供了重要的保证。

1 CCTV管道内窥技术概述1.1 CCTV管道内窥技术的概念现阶段,在国际上运用于管道检测中最为先进的技术即CCTV内窥检测技术(Closed Circuit Television)。

该检测技术的运用,可及时发现管道中的腐蚀、裂缝、变形及错位等现象,并且在大小不同的管道中均为适用。

相较于传统的检测技术,CCTV管道内窥技术具有更大的优势,不仅在使用过程中具有较高的安全性,同时可保证图像的清晰度,且可直观并反复播放,有效的保证了管道维护工作、清理疏通工作的及时开展,并且为管道的非开挖修复提供了重要的技术支持。

1.2 CCTV管道内窥技术的工作原理CCTV管道内窥检测技术所遵循的工作原理为经摄像机器人全程进行摄像,检测管道的内部是否存在腐蚀、裂纹、绣层及穿孔等情况。

CCTV管道内窥技术在城市排水管道检测中的应用

CCTV管道内窥技术在城市排水管道检测中的应用

CCTV管道内窥技术在城市排水管道检测中的应用摘要:做好城市排水管道质量评估工作,关系到其后期的使用和保养,CCTV管道内窥检测技术便可以实现直观观察管道内的状态和问题去。

本文研究了CCTV管道内窥技术,从设备的构建、技术步骤、理论基础等多个方面,详细阐述了如何通过影像来判断管道的状态,分析CCTV管道技术的应用前景和发展方向。

关键词:CCTV技术;工作流程;局限性;排水管道检测1 引言CCTV(Closed Circuit Television)管道内窥检测技术在上世纪六十年代产生,被应用于多个方面,较集中用在施工管段的检测。

计算机科学技术水平的提升给CCTV检测技术也带来了新的发展,在管道检测行业的应用更加普遍,尤其是排水管道的应用。

部分发达国家和地区已经颁布了有关于该项技术的应用和操作制度,强制性要求使用该项技术。

CCTV检测技术在二十一世纪初期在我国发展起来,一开始仅用于排水管道的检测。

随着经济社会的发展水平的提高,城市建设速度的加快,对城市的排水管道提出了更高的需求水平。

现实找那个,排水管道不同程度地出现了各种使用问题,如渗漏、腐蚀、堵塞,降低了城市排水系统的性能。

因此,排水管道的定期检查工作十分必要,及时发现问题,并及时的修复,制定一套完整的执行方案,保证城市的正常运行。

2 CCTV检测技术简介2.1 CCTV管道内窥检测技术的定义CCTV管道内窥检测技术的工作原理是通过其他先进的技术手段,摄取管道内的实际状况的图像,根据其判断出管道的状态和存在的问题。

因此又有“管道闭路电视检测技术”之称。

常见的技术形式是将高清摄像头放置于进入式机器人上,借助于控制器或者是收线车来进行控制,深入到排水管道中去,将管道内部的实际情况以图像信息的形式反映出来,并使用控制器作为影响的收集装置,最终保存至硬盘。

目前最常使用的设备就是管道闭路电视系统,该设备是由控制器、线缆车以及进入式机器人等组成,其主要的能量来源是发电机的能量。

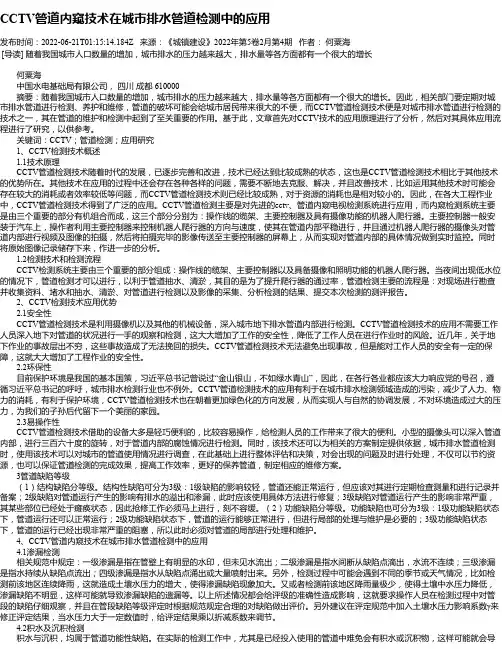

CCTV管道内窥技术在城市排水管道检测中的应用

CCTV管道内窥技术在城市排水管道检测中的应用

CCTV管道内窥技术在城市排水管道检测中的应用发布时间:2022-06-21T01:15:14.184Z 来源:《城镇建设》2022年第5卷2月第4期作者:何粟海[导读] 随着我国城市人口数量的增加,城市排水的压力越来越大,排水量等各方面都有一个很大的增长何粟海中国水电基础局有限公司,四川成都 610000摘要:随着我国城市人口数量的增加,城市排水的压力越来越大,排水量等各方面都有一个很大的增长。

因此,相关部门要定期对城市排水管道进行检测、养护和维修,管道的破坏可能会给城市居民带来很大的不便,而CCTV管道检测技术便是对城市排水管道进行检测的技术之一,其在管道的维护和检测中起到了至关重要的作用。

基于此,文章首先对CCTV技术的应用原理进行了分析,然后对其具体应用流程进行了研究,以供参考。

关键词:CCTV;管道检测;应用研究1、CCTV检测技术概述1.1技术原理CCTV管道检测技术随着时代的发展,已逐步完善和改进,技术已经达到比较成熟的状态,这也是CCTV管道检测技术相比于其他技术的优势所在。

其他技术在应用的过程中还会存在各种各样的问题,需要不断地去克服、解决,并且改善技术,比如运用其他技术时可能会存在较大的消耗或者效率较低等问题,而CCTV管道检测技术则已经比较成熟,对于资源的消耗也是相对较小的。

因此,在各大工程作业中,CCTV管道检测技术得到了广泛的应用。

CCTV管道检测主要是对先进的cctv、管道内窥电视检测系统进行应用,而内窥检测系统主要是由三个重要的部分有机组合而成,这三个部分分别为:操作线的缆架、主要控制器及具有摄像功能的机器人爬行器。

主要控制器一般安装于汽车上,操作者利用主要控制器来控制机器人爬行器的方向与速度,使其在管道内部平稳进行,并且通过机器人爬行器的摄像头对管道内部进行视频及图像的拍摄,然后将拍摄完毕的影像传送至主要控制器的屏幕上,从而实现对管道内部的具体情况做到实时监控。

同时将原始图像记录储存下来,作进一步的分析。

CCTV管道内窥检测技术的应用与分析

CCTV管道内窥检测技术的应用与分析

CCTV管道内窥检测技术的应用与分析发布时间:2022-09-14T01:39:51.926Z 来源:《科学与技术》2022年第30卷9期作者:孟帅[导读] 二十世纪五十年代研究出了 CCTV检测技术,主要使用在城市给排水管道检测中,该检测的优势体现为经济性好、实用性强和操作简便等,因此该检测技术发展日趋成熟。

CC T V检测技术在东莞市水环境建设项目中污水管网的质量检查, 现已取得良好的效果。

孟帅河南中烟工业有限责任公司黄金叶生产制造中心,河南郑州450000摘要:二十世纪五十年代研究出了 CCTV检测技术,主要使用在城市给排水管道检测中,该检测的优势体现为经济性好、实用性强和操作简便等,因此该检测技术发展日趋成熟。

CC T V检测技术在东莞市水环境建设项目中污水管网的质量检查, 现已取得良好的效果。

本文开展的检查工作内容为污水管网检测,针对 CCTV检测技术的工作流程和工作原理提出了合理化的整改意见,为今后管道安装施工提供了可靠的信息支撑。

关键词:CCTV技术;质量缺陷;缺陷等级评定;质量评估引言城市地下管道,是城市的命脉也是城市的良心工程,各级政府为此投入大量的人力、物力,但城市内涝、塌方、地下水渗漏等事故还是在有些地方不断发生,根本原因就是管道病害无法及时发现并诊治,说明了在当前的城市建设管理中急需一种能准确找到病害发生点的管道健康状况检查技术。

管道 CCTV( Closed Circuit Television) 检测作为国际上目前用于管道状况检测最为先进和有效的手段,完全具备这一条件,它能将地下隐蔽管线变为在电脑上可见的内部录像,依据检测技术规程再进行评估,为制定修复方案提供重要依据。

1 CCTV 摄像技术检测人员可以应用 CCTV 摄像技术对集输管道进行检测,首先将移动设备放入管道内部,利用设备的光学投影头对集输管道内部的光通量进行强化,然后远程操控移动设备对管道腐蚀情况进行检测,并将拍摄到的画面传输到监控设备终端,最后分析图像情况来判断集输管道内部缺损及腐蚀情况,针对性提出解决方案与防腐策略。

CCTV管道检测技术在市政管道的应用

CCTV管道检测技术在市政管道的应用

CCTV管道检测技术在市政管道的应用摘要:20世纪六十年代,CCTV管道检测技术开始被广泛应用于市政雨污水管道检测中,由于科技的发展,尤其是计算机技术的提高,这项科技现已获得了很大的成果。

20世纪末,这项技术首先在香港使用,但直到21世纪初,它才被引进到我国国内的发达城市上海和北京地区,随后才在广州、深圳等地迅速发展壮大,最近几年,它又迅速蔓延到内地各个大中小城市,发展势头强劲,前景一片光明。

关键词:CCTV,管道检测,市政排水;前言:本文以齐河经济开发区名嘉西路、晏婴北路提升改造工程雨污水工程为背景,介绍了CCTV管道检测技术的工艺流程和特点,以及它在检测结果的基础上,可以有效地发现、处理疑难问题和特殊情况,从而大大提高管段质量评估的准确性。

一、内容概述(1)应用原理Closed Camera TV Inspection(闭路电视系统检测技术)是一种管道检测方法,它可以利用摄像头对管线内部结构实行全程检测,并利用软件检测管线内的锈层、结垢、锈蚀和破裂状况。

这项技术最初是在九十年代中期引进国内,目前已成为国际上用于管线状况检查最为先进和有效的手段之一。

经过对管线内部腐蚀状况的全面检测,以及涌水点的精确位置,可以确定管线的缺陷类型,并据此编制完善的管线报表,为后期的维修、检验等操作提出科学的根据。

CCTV管道检测系统是由三个单元构成:主控器、线缆车和爬行器。

主控器可以装配在汽车上,操作员通过主控器控制爬行器在管道内前进速度和方向,并利用摄像头将管道内部的视频图象通过线缆传输到主控器显示屏上,从而实时监测管道内部状况,并将原始图像记录存储下来,便于开展深入的分析和研究。

当完成管道CCTV检测的外业工作后,根据检测的录像资料进行管道缺陷的编码和抓取缺陷图片,以及检测报告的编写,并按照用户要求对影像资料加以处理,提交磁带或光碟存档,从而为未来的管线修复提出参考。

工作原理及实物如下图:(2)实用性分析1)为了确保CCTV检测系统的准确性和可靠性,在开展管道检测前,需要对管道线路实施排水和冲洗,确保管内积水不超过管径的20%,且要保证摄像头不得进水,同时管线内部也不得有任何淤泥遮盖,但对于旧有管线的封堵和清理费用较高。

管道机器人检测方案

管道机器人检测方案

管道内窥检测技术包括电视检测(CCTV检测)、潜望镜检测(QV检测)和声纳检测。

我们还推出了管道漏点定位检测,涵盖了视、声、光、电等各种检测手段,真实反映管道健康状况并输出可视可量化的直观成果。

同时也有效避免了人员下井摸查等传统方式所受制的因素多、检测效果差、成本高、不安全等问题。

为管网养护、修复、改造设计提供科学的基础资料。

运用管道机器人开展对排水管网的检测,查明管网健康状况的实施方案主要包含以下几个部分:1、电视检测(CCTV检测)CCTV检测是一种精密电视检测技术。

主要用于新建管道竣工验收、在运行管道健康状况(养护与修复需求)检查、清洗疏通效果检查、非开挖修复前后检查。

2、潜望镜检测(QV检测)QV检测是一种快速检测技术,利用可调节长度的控制杆将配置可调焦距的高清探头放入检查井中,工作人员在地面通过主控器实时录制并保存被检测对象的内部影像,可快捷抓取、保存缺陷图像,通过键盘可录入检测信息,叠加显示并保存在视频画面中。

其集成度高、小巧轻便。

3、声纳检测声纳检测是一种采用声波反射原理对管道变形、淤泥量化分析的检测技术。

适用于管道内满水或水位较高,且不具备降水条件。

4、电法测漏检测电法测漏检测采用聚焦电流快速检测技术,精准定位管道漏点。

不受淤泥、管道油脂和结垢的影响,不用抽水,能识别CCTV检测看不到的缺陷。

以上是关于管道机器人检测方案的主要内容。

武汉中仪物联技术股份有限公司是一家以排水管网检测、评估、养护、修复相关技术、设备及材料研发制造为核心产业的高新技术企业,专注于为城市提供智慧排水管网运维信息化整体解决方案。

更多关于管道机器人的问题欢迎来电咨询交流。

CCTV检测技术在排水管道的应用和规范标准[详]

CCTV检测技术在排水管道的应用和规范标准[详]

C C T V检测技术在排水管道的应用和规范标准[详](总21页)本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March1.1 CCTV检测的基本方法排水管道电视检测是采用一个闭路电视系统(Closed Circuit Television),通过控制在管道内行走的机器人摄像头远程采集图像,并通过有线传输方式,把图像进行显示和记录的集成系统。

管道CCTV电视检测系统是由三部分组成:主控器、操纵线缆架、带摄像镜头的“机器人”爬行器。

主控器可安装在汽车上,操作员通过主控器控制“爬行器”在管道内前进速度和方向,并控制摄像头将管道内部的视频图象通过线缆传输到主控器显示屏上,操作员可实时的监测管道内部状况,同时将原始图象记录存储下来,做进一步的分析。

当完成CCTV的外业工作后,根据检测的录象资料进行管道缺陷的编码和抓取缺陷图片,以及检测报告的编写,并根据用户的要求对CCTV影像资料进行处理,提供录象带或者光盘存档,指导未来的管道修复工作。

常用CCTV检测设备:E36B+管道潜望SINGA200管道机器人SINGA300管道机器人1.2 CCTV管道检测的步骤及注意事项CCTV检测的基本步骤如下:收集资料现场勘察------编制检测方案----清洗疏堵排水-----用CCTV检测系统进行检测并采集影像资料-----总结数据,出检测报告------验收数据准确度---提交评估报告。

(1)管道检测前搜集的资料如下:a)该管线平面图。

b)该管道竣工图等技术资料。

c)已有该管道的检测资料。

(2)现场勘察资料如下:a) 察看该管道周围地理、地貌、交通和管道分布情况。

b) 开井目视水位、积泥深度及水流。

c) 核对资料中的管位、管径、管材。

(3)确定检测技术方案:a) 明确检测的目的、范围、期限。

b) 针对已有资料认真分析确定检测技术方案包括:管道如何封堵;管道清洗的方法;对已存在的问题如何解决;制定安全措施等(4)管道竣工验收检测前技术要求:a)应将管道进行严密性试验,并向检测人员出示该管道的闭气或闭水的试验记录。

市政管道CCTV检测技术应用

市政管道CCTV检测技术应用

市政管道 CCTV检测技术应用摘要:CCTV检测技术是一种检测市政管道运行状况的一种检测技术,对于市政管道来说,它是城市建设的基础性工程,对于城市的发展和建设具有重要的作用,所以加强对市政管道的检测非常重要。

CCTV检测技术可以对已经建成的市政管道进行检测,以便能够准确及时的了解管道的运行状况,同时还可以根据检测到的信息,采取一定的措施对管道进行养护,以便于管道能够正常运行,本篇文章主要是针对市政管道CCTV检测技术进行充分的研究和阐述,希望能够到一定的借鉴作用。

关键词:市政管道;CCTV检测技术;应用引言随着我国城市建设的不断加快,对管道工程的需求逐渐增加,相关建设单位采用更加先进的施工技术和建筑材料来建设管道工程,保证管道的施工质量。

目前,由于城市规模的逐渐扩大和管道工程的逐渐复杂化,管道建设的难度也在逐渐增加,因此为了保证管道工程的质量,让管道能够正常运行,通常需要选择合适的验收方式。

管道工程质量检测工作的CCTV检测技术是更高效的检测技术,在国内也被广泛应用于管道检测和养护工作中。

CCTV检测技术在管道工程建设中的应用,效果显着,有利于确保管道施工质量。

1管道检测技术分析1.1CCTV现阶段,CCTV检测技术是世界上最重要的管道检测方法,应用范围广泛,如管道大修、普查和修理。

设备主要由摄像头、轨道、测长仪等组成。

通过视频检测系统使摄像头能够对内部进行检测,相关技术人员可以有效地判断和识别摄像头内部的锈蚀、腐蚀、裂纹等现象。

基于图像数据和软件系统组合的流水线,通过对腐蚀防护质量、管道位置和水倾点、管道情况的深入了解,您可以明确故障类型并建立故障报告。

分析管道功能和运行质量,以备后续维护工作。

该传感装置的照明系统和机器人(见图1)允许通过远程操纵杆控制显示器,非常灵活方便。

图1CCTV检测设备1.2潜望镜这种视频检测系统是便携式的,在实际应用中,安装人员的腰带上只安装了控制箱等设备,摄像机通过操纵杆插入管道入口,然后调整摄像头和灯光设备,实现图像采集或录像,完成相应操作后,显示屏将显示数据图像,并将检测结果保存在内存中。

管道检测cctv原理

管道检测cctv原理

管道检测cctv原理全文共四篇示例,供读者参考第一篇示例:管道检测CCTV原理是指利用摄像头和相关设备对管道进行实时监测和检测的技术手段。

随着现代化城市建设的不断推进,各种管道网络的铺设也日益增多,例如供水管道、排水管道、燃气管道等。

这些管道长期使用后,可能会出现老化、堵塞、漏水等问题,为了准确查找问题的源头和采取有效的维修措施,管道检测CCTV技朓成为一种不可或缺的工具。

管道检测CCTV主要原理是将高清摄像头固定在灵活的导向头上,然后通过控制器将导向头和摄像头送入管道内部。

在管道内部,摄像头可以实时拍摄并传输画面,通过显示器显示出来,检测人员可以清晰看到管道内部的情况。

这种技术可以有效地检测管道内部的裂缝、堵塞、漏水、腐蚀等问题,为维修提供重要依据。

管道检测CCTV技术主要分为硬管道和软管道两种方式。

硬管道检测适用于直径较大、结构较为复杂的管道,如城市污水管道、燃气管道等;软管道检测适用于弯曲度较大、柔软度较高的管道,如家庭排水管道、厂区内部管道等。

不同类型的管道需要选择不同的检测设备和方法,以达到最佳的检测效果。

管道检测CCTV技术的优点在于非常方便、快捷、准确。

传统的管道检测需要人工打开管道并手持灯具进行检查,效率低下、工作量大且不够准确。

而利用CCTV技术进行管道检测,不仅可以避免人工进入管道带来的危险,还可以实现对管道内部的全方位检查,提高了工作效率和检测准确性。

管道检测CCTV技术还可以实现远程监控、数据记录、报告生成等功能,方便维修人员对管道的管理和维护。

在检测过程中可以实时查看管道内部的实况,快速定位问题的所在,为维修工作提供准确的依据;在检测结束后,还可以生成检测报告、检测视频等资料,方便后续分析和记录。

管道检测CCTV技术是一种现代化的管道检测手段,具有高效、准确、方便等优点,可以大大提高管道维修的效率和质量。

随着技术的不断进步和应用范围的扩大,相信管道检测CCTV技术在未来会越发成熟和完善,为城市建设和生活环境的改善做出更大的贡献。

CCTV管道检测机器人简要概述2 URT

CCTV管道检测机器人简要概述2 URT

CCTV简要概述城市排水管网是城市的重要基础设施之一, 随着城市发展,排水管网的安全管理工作显得日益重要,对排水管网的管理要求也逐渐提高。

内窥检测技术为城市排水管道的运行管理提供可靠的手段。

内窥摄像(CCTV)检测管道内窥摄像检测(Close Circuit Television Inspection),主要是通过闭路电视录像的形式,使用摄像设备进入排水管道将影像数据传输至控制电脑后进行数据分析的检测。

这类检测可全面了解管道内部结构状况。

检测前需要将管道内壁进行预清洗,以便清楚的了解管道内壁的情况。

其不足之处在于检测时管道中水位需临时降低,对于检测高水位运行的排水管网来说需要临时做一些辅助工作(如临时调水、封堵等)。

一根据检测的目的不同,管道内窥检测可分为:a排水管道功能性检测主要是以检查管道排水功能为目的的检测,一般检测管道的有效过水断面,并将管道实际过流量与设计流量进行比较,以确定管道的功能性状况。

对于这类检测出来的问题一般可通过日常养护等手段进行解决b排水管道结构性检测主要是以检查管道材料结构现状为目的的检测,这类检测主要了解管道的结构现状以及连接状况,通过综合评估后确定管道对地下水资源及市政设施是否带来影响。

对于这类结构性问题被检测出来后一般需要通过修复的手段来解决。

二检测设备之体现:a设备能准确体现管道的状况,如管道的坡度、管道的内壁状况、管道内缺陷点的距离等。

b设备能出色完成检测任务,如检测车的速度、光源的照度、镜头的自由度、声纳的脉冲要求、图像的清晰度、数据线的强度,设备的防水、防爆等级等。

三检测所需的条件:a检测管段的数据资料管材、敷设年代、管径、埋深、管道连接方式、周边的地质状况、管段所处地段的地理特性等.b检测管段的现场条件管道日常的流速、水位高度、管内及检查井内淤积厚度、管道所在路段的交通状况等。

英国雷迪管道检测设备A结实可靠50瓦和100瓦大功率引擎,提供充足动力IP53防水标准,防爆设计,满足各种环境检测要求整体抗震动,抗冲击效果超强电压过载保护高强抗拉伸数据线B高质量图像画面高清数码摄像头,可清晰拍摄及抓拍高光学及数码变焦,可将画面拉至眼前高亮LED灯,寿命长,免维护,且光亮强度可调C数字控制便捷遥控,可在控制端完成各种操作,拍摄,转向,行进/倒退,速度,文字录入编辑等超亮8英寸显示屏,可在任何情况下显示清晰画面。

cctv检测在管道管理中的应用方案

cctv检测在管道管理中的应用方案

cctv检测在管道管理中的应用方案简介本文档旨在探讨闭路电视(CCTV)检测在管道管理中的应用方案。

CCTV检测是一种有效的技术手段,可以用于检测和评估管道的状况,帮助管道管理者进行维护和修复决策。

目标本方案的主要目标是提供一种简单、高效的方法,利用CCTV 检测技术来进行管道管理。

通过实施该方案,我们可以实现以下目标:1. 快速准确地检测管道内部的问题和缺陷;2. 提供详细的管道状况报告,包括管道的结构、材料、磨损程度等信息;3. 帮助管道管理者制定管道维护和修复计划;4. 提高管道管理的效率和成本控制能力。

方案实施步骤以下是实施CCTV检测在管道管理中的应用方案的步骤:1. 确定检测范围和目标:根据实际需要,确定需要进行CCTV 检测的管道范围和目标,例如下水道、排水管道等。

2. 准备CCTV检测设备:选择合适的CCTV检测设备,包括摄像头、导线、显示器等。

确保设备的正常运行和充足的电源供应。

3. 部署CCTV检测人员:培训并指派专业的CCTV检测人员,负责操作和监控检测设备。

他们应具备相关的技术知识和经验。

4. 进行管道检测:将CCTV检测设备安装到管道入口处,逐步推进设备,同时记录并评估管道内部的状况。

确保检测过程中设备的稳定和准确性。

5. 分析和报告:根据CCTV检测的数据和录像,对管道的状况进行分析和评估。

生成详细的管道状况报告,包括问题和缺陷的描述、位置、等级评定等信息。

6. 制定维护和修复计划:根据管道状况报告,制定管道的维护和修复计划。

根据问题的紧急程度和成本考虑,确定维护和修复的优先级和方法。

7. 实施维护和修复措施:按照制定的计划,进行管道的维护和修复工作。

确保工作的质量和进度。

8. 定期检测和评估:定期进行CCTV检测,以监测管道的变化和效果。

根据新的检测结果,调整维护和修复计划。

风险和注意事项在实施CCTV检测在管道管理中的应用方案时,需要注意以下风险和注意事项:1. 设备故障:CCTV检测设备可能存在故障或损坏的风险。

管道CCTV检测技术在城市排水项目中的应用研究

管道CCTV检测技术在城市排水项目中的应用研究

管道CCTV检测技术在城市排水项目中的应用研究一、管道CCTV检测技术简介管道CCTV检测技术是指利用闭路电视摄像机和相关设备对排水管道内部进行实时监控、录像和评估的一种检测技术。

通过将摄像设备放入管道内部,工作人员可以清晰地观察管道内部的状况,发现管道的破损、堵塞、渗漏以及结垢等问题。

这项技术不仅能够直观地看到管道内部的情况,还可以对管道进行实时监测和录像记录,为后续的维护和修复工作提供重要的依据。

相较于传统的排水管道检测方法,如挖掘开挖法和水压检测法,管道CCTV检测技术具有成本较低、检测速度快、对管道无破坏等优点,因而被广泛应用于城市排水系统的建设和维护中。

2. 城市排水管道维护城市排水管道的维护工作是确保排水系统正常运行的重要保障。

而传统的排水管道维护方法通常是采用清淤、除渣和疏通管道等机械作业,不但效率低,而且无法全面了解管道内部的情况。

而采用管道CCTV检测技术,则可以直接观察管道内部的情况,发现并定位管道破损、渗漏和结垢等问题。

这样一来,维护人员可以有针对性地采取相应的维护措施,提高了维护工作的精准度和效率。

管道CCTV检测技术还可以提前发现潜在的问题,避免了由于管道故障导致的严重后果。

3. 城市排水管道改造随着城市建设的不断完善和老旧排水管道的更新换代,城市排水管道的改造工程成为了一项重要任务。

传统的管道改造工程通常需要对原有管道进行拆除和更换,不仅费时费力,而且对周围环境和市民生活造成了很大的影响。

而采用管道CCTV检测技术,则可以对原有管道进行全面评估和定位,并发现管道的破损和老化情况。

这样一来,可以准确定位管道的问题部位,采取相应的修复措施,而无需对整条管道进行拆除和更换,降低了改造工程的成本和影响。

三、管道CCTV检测技术在城市排水项目中存在的问题虽然管道CCTV检测技术在城市排水项目中有着广泛的应用前景,但是在实际应用过程中还存在一些问题和挑战。

管道CCTV检测技术需要专业的技术人员进行操作,而且对设备的要求也比较高,这就需要相关部门加大对技术人员的培训和设备的更新换代。

CCTV检测技术在新建排水管道中的应用

CCTV检测技术在新建排水管道中的应用

CCTV检测技术在新建排水管道中的应用摘要:为了提高新建排水管道质量,确保新建排水管道不带病工作,后期运行顺畅。

根据长江生态环保集团有限公司《新建排水管网工程质量管理办法》文件要求,所有新建排水管道均需进行CCTV检测且检测报告作为竣工验收的依据。

文章主要利用CCTV检测方法在排水管道建设过程中对新建管道进行内窥检测,为新建排水管道验收和结算提供了依据,同时给施工单位改善施工工艺提高施工质量提供了建议。

关键词:新建排水管道; CCTV检测;竣工验收1 引言2018年随着长江大保护的开始以及全国排水管道出现渗漏、塌方等问题逐渐增多,新建排水管道验收时越来越重视管道内部缺陷状况,目前长江生态环保集团有限公司已将新建排水管道CCTV检测报告做为排水管道竣工验收的重要依据。

对此排水管道施工过程中应该伴随着CCTV检测,将管道缺陷发现在新建之初[1],既可以提高施工质量,又可以避免验收时发现管道内部缺陷再进行开挖整改的风险。

2 项目概况巫山县水环境系统综合治理(一期)PPP项目属于长江大保护众多项目之一,项目以改善城市水环境为目标,重点在于雨污混接改造以及散排污水收集,巫山县福田镇污水管网建设工程做为其子项目之一为乡镇污水管网建设先导工程,预计新建排水管道主管总长约14km,目前在铺设排水管道长度约4.5km。

根据长江生态环保集团有限公司(以下章节简称“业主”)《新建排水管网工程质量管理办法》文件要求,同时做为总包单位为了掌握此项目施工队伍的施工水平,以及避免后期业主验收时对新建排水管道CCTV抽检结果不达标,因此需要对在铺设的排水管道进行CCTV检测。

本次工程主要设备有抽水泵1台,管道检测机器人1台。

3 CCTV检测要求(1)管道检测前确保管道内部水位不能超过管径的20%。

(2)机器人进井前需对周边环境进行环绕拍摄。

(3)机器人进井后需对井壁进行拍摄。

(4)检测过程中机器人须保持管道中心线方向行驶且拍摄视频必须清晰。

(完整版)CCTV管道内窥检测技术解析

(完整版)CCTV管道内窥检测技术解析

CCTV管道内窥检测城市排水管道现状检测CCTV管道内窥检测技术起源于二十世纪六十年代,主要应用在城市排水管道系统的检测,随着科学技术的不断进步,特别是计算机技术的高速发展,该项技术得到了广泛的发展,CCTV管道内窥检测技术在我国仍处起步阶段,随着国家对城市排水管道设施投入力度不断加大,人们环保意识不断增强,城市排水管道的管理维护将会得到应有的重视,CCTV管道内窥检测技术也将会得到广泛应用。

1、CCTV管道内窥检测技术工作原理.通过摄像机器人对管道内部进行全程摄像检测,对管道内的锈层、结垢、腐蚀、穿孔、裂纹等状况进行探测和摄像,实现管道内部长距离检测,实时观察并能够保存录像资料,将录像传输到地面,由专业的检测工程师对所有的影像资料进行判读,通过专业知识和专业软件对管道现状进行分析、评估,有效地查明管道内部防腐质量、腐蚀状况及涌水管道、涌水点的准确位置,科学全面地了解管道的现状,编写管道现状报告,并对排水管道运行质量及功能进行评价,为管道的定点修复、新铺管道的竣工验收以及管道修复前的方案设计、修补过程中的施工监测、修补后复测等提供经济、有效的检测方法。

CCTV管道内窥检测系统是由三部分组成:主控器、操纵线缆架、带摄像镜头的“机器人"爬行器。

操作员通过主控器控制“爬行器”在管道内前进速度和方向,并控制摄像头将管道内部的视频图像通过线缆传输到主控器显示屏上,操作员可实时的监测管道内部状况,同时将原始图像记录存储下来,做进一步的分析。

2、CCTV管道内窥检测技术工作程序。

检测工作程序包括:收集资料、现场勘察、工作设计、现场检测、资料处理、编制报告.实际工作中,根据工程量的大小和具体要求,这些程序可做适当修改或补充。

在某些情况下,要推进CCTV检测就必须清洗排水道,通过移除淤泥油污和碎片沉积,可以很好地得到管道状态的精确评估,这项清洗工作是通过使用高压喷水装置来完成。

3、CCTV管道内窥检测技术影像判读方法。

关于cctv管道检测的详细介绍

关于cctv管道检测的详细介绍

cctv管道检测是采用先进行管道内窥闭路电视检测系统,安装在管道机器人上,实现在管道内控制爬行,然后对管道内部进行摄影检测,如腐蚀、穿孔、锈层、裂纹等情况,然后根据情况进行评估,从而为修复方案提供了重要依据。

cctv管道检测的出现,可以准确把握管道的功能性病害和结构性病害判读损坏情况并进行种类和程度的分类和归纳。

这样更利于管理,并按损坏情况分轻重缓急提出预防性修理计划或紧急抢修方案把问题解决在摇篮之中保存管内的影像资料建立管道的管理档案。

一、cctv管道检测系统的适用范围
适用管径:200mm-3000mm
防水性能:10m深水压
爬坡角度上限:50度
单次检测长度:300m
二、cctv管道检测系统的特点
图像清晰轻便小巧操作方便实用性强摄像头高度可自由调节镜头360度自由旋转正负240度斜视可自行测量管道的长度明确管道的损坏位置可将必要的信息输入在画面及刻录在光盘上CCTV 管道检测 (工业管道内窥摄像) 技术在国际上一些发达的地区已规模应用于对排水管道进行系统检测、防止泄漏造成的污染以及进行地质灾害(如滑坡)监测、防治。

在相比传统的管道检测方法,cctv管道检测的出现,大大减少了工人下井作用的危险性。

技术人可一直在安全的位置远程操控机器人,即可根据机器人拍摄的影像资料,对管道内部存在的问题进行实地位置确定、缺陷性质的判断。

cctv管道检测的出现,无论是在对地下管道进行维护、排除污水等方面,都是非常重要的。

CCTV管道内窥检测技术在城市排水管道中的应用

CCTV管道内窥检测技术在城市排水管道中的应用

CCTV管道内窥检测技术在城市排水管道中的应用摘要:城市排水管道如果长期不检查,就无法及时发现管道内部的破裂、变形等问题,城市排水系统将存在很大的隐患。

CCTV管道内窥检测技术是一项新型的应用技术,它是利用工业管道内窥摄像系统,通过摄像机器人对管道内部进行连续、实时地检查,并记录实际情况,实现长距离检测、存储与传输,从而帮助地面工作人员了解管道内部情况。

关键词:城市发展;排水管道;管道检测;CCTV管道内窥检测技术引言对于油气管道来说,常年埋设于地下,土壤中含有酸、碱、盐等物质,这样都会对管道造成腐蚀,从而造成油气泄漏。

由于受到了内外因素影响,油气管道腐蚀问题时常出现,一旦油气管道被腐蚀,除了会影响管道寿命,还会出现油气泄漏现象,既污染环境,也会造成资源浪费,这就需要针对油气管道进行科学检测,采取有效的防护措施,使得油气管道利用率得到提升。

1CCTV管道内窥检测技术CCTV管道内窥检测技术属于管道检测技术之一,该技术由主控器、操作线缆架和机器人(带摄像头的爬行器)组成。

操作人员在对管道内部进行检查时,利用主控制器操作爬行器,拍下管道内部的视频与图像,通过线缆传输方式将视频与图像传输到主控器显示屏上。

使用CCTV管道内窥检测技术能使操作人员实时掌握管内部状况,然后通过分析管道内部的缺陷及情况与编写检测报告,为管道后期的修复及维护工作提供帮助。

CCTV检测机器人的工作是对管道进行检测,摄像头的像素能达到200万以上,且能实现360°旋转。

在对DN800口径管道进行检测时,一次性检测长度能达到2000m。

在对排水管道结构性病害与功能性病害的了解与判断过程中,使用CCTV管道内窥检测技术能了解病害严重程度,并提出具体抢修与养护措施,确保排水管道的安全运行。

CCTV管道内窥检测技术的应用优势表现为:图像清晰、操作方便、轻便小巧。

CCTV管道内窥检测技术适用的管径、防水性能、最大爬坡角度、单次检测长度分别为DN200~DN3000、10m深水压、50°、300m。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

着城市化进程的不断加快与深入,城市地下空间安全的安全检测与安全评估逐渐被重视。

城市排水管道作为城市地下空间的重要组成部分,具有常年水流,管埋深,断面尺寸大,敷设在城市的各个角落等特点,且随着运行年限增长,管道内部容易出现沉积、结垢等功能性缺陷和破裂、变形等结构性缺陷,从而引起地面坍塌等重大城市安全事故。

随着武汉对城市管道设施投入力度的增大,城市管道的维护管理也日益重要。

CCTV技术作为管道内窥检测的核心支撑技术,在排水管道检测实施过程中发挥着至关重要的作用,然而CCTV技术在管道内窥检测中也存在局限性。

CCTV技术在排水管道检测中的应用主要分为四个方向:存量排水管运管情况检测、新建管网结构安全性检测、地面坍塌结构安全检测和管线探测走向巡查。

(1)存量排水管运营管理情况检测:存量排水管的运营、维护、管理需要CCTV
技术对管道的功能及结构状况进行掌握,了解存量排水管的运营状况,及时对排水管做好清疏、治理,并对老化排水管进行换管,使管道能够正常运行。

存量排水管的应用过程中管道水位过高成为CCTV技术应用的重要阻隔。

(2)新建管网结构安全性检测:新建管网的结构安全性检测主要是了解新建管网的结构安全状况,及时发现排水管道的破裂、错口、脱节等结构性缺陷,将管道缺陷发现在新建之初,并配合施工方进行缺陷治理。

(3)地面坍塌结构安全检测:通过CCTV技术发现管道内部重大的结构性缺陷,例如三四级破裂、错口、变形等引起地面坍塌的主要缺陷类型,并结合地表探测技术,分析缺陷对地面坍塌的影响,评估缺陷对地面坍塌形成的危害性,从而为地面坍塌隐患发现、检测、治理提供重要的技术依据与数据资料。

(4)管线探测走向巡查:利用CCTV技术,进入管道内部,能够确认管道内部走向,发现管道内部接管情况,从而查清排石管道的走向。
