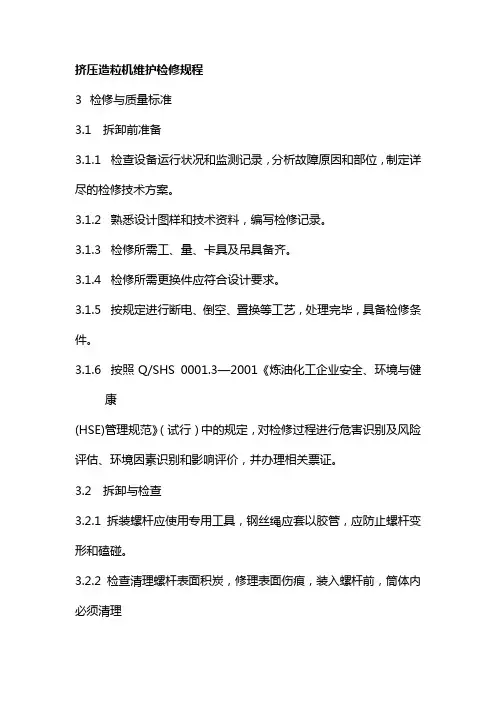

挤压造粒机维护检修规程

3检修与质量标准

3.1 拆卸前准备

3.1.1检查设备运行状况和监测记录,分析故障原因和部位,制定详尽的检修技术方案。

3.1.2熟悉设计图样和技术资料,编写检修记录。

3.1.3检修所需工、量、卡具及吊具备齐。

3.1.4检修所需更换件应符合设计要求。

3.1.5按规定进行断电、倒空、置换等工艺,处理完毕,具备检修条件。

3.1.6按照Q/SHS 0001.3—2001《炼油化工企业安全、环境与健康(HSE)管理规范》(试行)中的规定,对检修过程进行危害识别及风险评估、环境因素识别和影响评价,并办理相关票证。

3.2 拆卸与检查

3.2.1 拆装螺杆应使用专用工具,钢丝绳应套以胶管,应防止螺杆变形和磕碰。

3.2.2 检查清理螺杆表面积炭,修理表面伤痕,装入螺杆前,筒体内必须清理

干净,并在螺杆表面涂以硅油。

3.2.3 螺杆轴封处磨损严重时,可用金属喷镀法修复。

3.2.4 螺杆镀铬层脱落部位,可用刷镀法修复。

3.2.5 模板模孔内表面应光滑无杂质,孔的边缘无裂纹或脱落。

3.2.6 齿形皮带轮齿面如有拉毛或磨损变形时,应更换皮带轮。

3.2.7 齿形皮带轮齿面如有严重磨损或齿根开裂、断齿等情况时,应更换新件。

3.2.8 机头加紧机构油压缸的内壁及活塞表面应光滑,密封环磨损以致漏油时,应更换新件。

3.2.9滤网托板(自动换网型)板面和上下滑道应光滑,如有拉伤和毛刺,应修理、研光。

3.2.10滤网(自动换网型)油压缸的内壁及活塞表面应光滑,密

封环磨损以致漏油,应更换新件。

3.2.11三通换向阀机构(双螺杆自动换网型)阀的回转配合面如

有研伤,应修理或更换新件。

3.2.12油压装置应检查液压系统油量,贮能器不足时,按规定压

力充氨并补油。

3.2.13减速机解体前应注意拆除推力轴承压盖与箱体上盖连接的

隐蔽螺栓。

3.2.14启动油泵观察减速机各路示油器内的钢珠,应跳动灵活;

翻板示油的翻板应指示到位,否则应进行调整或疏通。

3.2.15打开减速机盖上的手孔,检查喷油管喷淋状况,确认喷油

点与油量正常。

3.3检修质量标准

3.3.9螺杆

3.3.9.1抽出螺杆必须在机内树脂完全熔透的情况下进行。

3.3.9.2拆装螺杆应使用专用工具,钢丝绳应套以胶管,应防止螺杆变形和磕碰。

3.3.9.3清理螺杆表面积炭,修理表面伤痕,装入螺杆前,筒体内必须清理干净,并在螺杆表面涂以硅油。

3.3.9.4螺杆外径D允许磨损量依据挤出能力而定。极限值一般不大于2mm,测量方法见图1。

3.3.9.5轴封处磨损严重时,可用金属喷镀法修复。

3.3.9.6镀铬层脱落部位,可用刷镀法修复。

3.3.9.7螺杆轴线直线度偏差不大于0.1~0.30mm(视机型而定),

否则应校直。

3.3.9.8推力面端跳不大于0.30mm。

3.3.9筒体

3.3.9.9筒体前后端的水平度偏差不大于0.05mm/m,且倾斜方向应

致。

3.3.9.10筒体法兰螺栓应拧紧,并进行预热,法兰间隙应均匀,误差不大于0.05mm。必要时对螺栓进行无损探伤检验。

3.3.9.11单螺杆挤压机的筒体组装后用D(上差-0.05、下差-0.25)×1200mm(D为螺杆直径)的铸铁试棒,分别准直水平仪检查筒体减速机输出轴同轴度,在轴封处其偏差不大于0.10mm,在筒体前端其偏差不大于0.05mm。用光学准直水平仪测量时的方面见图2。

3.3.2.4 筒体与支耳与支座支撑面应均匀接触,用0.03mm塞尺检查,塞入长度应不大于10mm,接触面如有研伤应予以修理。

3.3.2.5 支耳与压板的间隙,在常温状态下应符合表2的规定。将筒体加热到120℃和180℃进行复查,此时任何一处的X、Y值均不得为零见图3。

3.3.2.6对各段筒体夹套进行水压试验,确认排水畅通,否则应查找原因,予以处理。如系水阀内漏,应修理或更换水阀。如系填料函夹套结垢严重所至,应进行酸洗。

3.3.2.7对单螺杆手动换网的挤压机,应分别在常温和热状态下,测量前端筒体与螺杆的间隙,用1mm长塞尺测量,其上、下或左、右间隙之和应不大于2.80mm,其差值应不大于0.05mm。

3.3.3模板

3.3.3.1模孔内表面应光滑无杂质,孔的边缘无裂纹或脱落。

3.3.3.2模面重磨后应保证有一定的硬质层,修复后的模板应进行10MPa水压试验和1h的6MPa 蒸汽耐压试验。

3.3.3.3安装模板时,螺栓应涂防锈剂,先预紧内圈螺钉,再预紧外圈螺钉,同时要用平尺检查模面应无变形;加热2h后,再预紧内、

外圈螺钉,最后用平尺检查模面平面度其偏差应不大于0.02mm。

3.3.3.4模面磨损麻坑深度应不大于0.30mm,模孔有缺陷时,可楔

铁丝堵死,允许堵孔数以不影响生产能力为限。

3.3.4切粒机

3.3.

4.1组装切粒机时,就将微调机构的螺纹面、蜗轮齿面及端面等部位的毛刺清除干净,并涂以二硫化钼高温脂;蜗轮与轴的配合为H7/h6,其外径与壳体内孔的配合为H8/f7。

3.3.

4.2切刀轴的刀盘安装孔应光洁无毛刺,切刀轴直线度偏差应不大于0.05mm。

3.3.

4.3油封和O形环如有老化龟裂、变形时,应更换新件。油封唇边磨损后,其宽度应不大于0.80mm。

3.3.

4.4分解切刀盘,清除积料和毛刺,装刀面对轴线的垂直度偏差应不大于0.01mm;切刀盘上各刀刃端面对轴线的垂直度偏差均应不大于0.02mm。

3.3.

4.5测速轮的齿顶与测速传感器的间隙应为3~5mm。

3.3.

4.6机械密封的检修执行SHS 03059—2004《化工设备通用部

检修及质量标准》。
