汽车钣金件检具设计规范标准
汽车钣金件检具设计要求规范
钣金件检具制作范xx公司检具概论检具是冲压件和焊接件等在线检测检验夹具的简称，与其它文件中提到的样架具有相同意义。
检具是一种按需方特定要求专门制造的检测工具。
检具的形面必须根据零件的CAD数据铣削加工，能体现零件的所有参数，对零件进行定性检测。
对于零件上的某些极重要的功能性尺寸，还能利用检具进行数值检测。
检具还应具有测量支架的功能，但是当检具在线检测功能与测量支架功能不能同时满足时，应首先满足检具的在线检测功能。
检具的设计、制造和验收应以产品图纸和主模型（或CAD数据）为基准。
当零件无主模型（或CAD数据）时，应以产品图纸和经需方认可的样件作为依据。
在正常使用频率和良好的保养维护情况下，应保证检具与其对应的压延模具和焊接夹具有相同的使用寿命。
检查治具式样决定时考虑事项：A.成品要求精度的部位及精度确认方法。
B.精度要求的重要度及确认方法。
C.成品在冲压加工时产生变形量考虑。
D.使用上之考虑（方便、轻量化）。
E.整体结构坚实不变形。
目次检具概述一．单件检具式样说明 (1)1. 检查治具基本式样 (2)1.1基本式样 (2)1.2使用目的 (2)1.3使用材料 (2)1.3.1轮廓表面 (2)1.3.2检具骨架 (2)1.3.3基准块 (3)2. 制作式样说明 (3)2.1检查治具制作方向 (3)2.2剪线及成品末端式样 (4)2.3折线 (4)2.4一般孔 (4)2.5翻边孔 (4)2.6钣件定位 (6)2.6.1基准孔 (7)2.6.2零贴面 (10)2.6.3支撑与夹持 (11)3. 检具制作基本要求 (11)3.1形状面要求 (12)3.1.1检查面 (12)3.1.2非检查面 (12)3.1.3零接触面 (13)3.2分割体 (14)3.2.2钣件检查需要 (14)3.3端面样板 (15)3.4钣件固定 (15)3.5治具搬运 (16)3.5.1吊取装置 (16)3.5.2搬运孔 (17)4. 途装 (18)4.1检查作业性质之区分 (18)4.2外观途装 (18)4.3车种区别 (18)4.4途装色号 (19)5.基准 (19)5.1基准线 (19)5.2基准面 (20)5.3基准指示 (21)5.4其它 (21)二.车体组合件量具(U G)制作说明 (22)1. UG之定义 (22)2. UG之功能 (22)3.UG之主要结构 (22)3.1底座 (22)3.2.1定位用支架 (22)3.2.1检验用支架 (22)4. UG设计所需标准之质料 (23)5. 设计与制图之程序 (24)5.1制图程序 (24)5.2制图规定 (25)5.3设计及制图要点 (25)一、单件检具式样说明1．检查治具基本式样：1.1.基本式样：零件形状、剪线、折线、孔位之检查。
钣金件检验标准
钣金件检验标准钣金件是一种常见的金属制造零件，广泛应用于汽车、电子、机械设备等领域。
钣金件的质量直接关系到产品的安全性和稳定性，因此制定和执行严格的检验标准对于确保产品质量至关重要。
一、外观检验。
1. 表面无划痕、凹凸、氧化等缺陷。
2. 涂装表面无起泡、脱落、色差等现象。
3. 孔洞、凸台、凹槽等加工尺寸与图纸要求一致。
二、尺寸检验。
1. 使用量具对钣金件的长度、宽度、厚度等尺寸进行检测。
2. 检验孔位、孔径、孔距等尺寸是否符合要求。
3. 对折弯角度、弯曲半径等进行精确测量。
三、材质检验。
1. 使用化学分析仪对钣金件的材质进行检测，确保材质符合要求。
2. 对材质进行硬度测试，以验证其强度和耐磨性。
四、装配检验。
1. 对钣金件进行与其他零部件的装配，检验装配接口的配合度和稳定性。
2. 检验装配后的整体尺寸和外观是否符合要求。
五、功能性能检验。
1. 对于需要进行密封、防水、防尘等功能的钣金件，进行相应的功能检验。
2. 对于需要承受压力、扭矩等力学性能的钣金件，进行相应的力学性能测试。
六、环境适应性检验。
1. 对钣金件进行高温、低温、湿热等环境适应性测试，以验证其在不同环境下的稳定性和耐久性。
2. 对于需要抗腐蚀的钣金件，进行盐雾腐蚀测试。
七、特殊要求检验。
1. 根据钣金件的具体用途和特殊要求，进行相应的特殊检验。
2. 对于客户提出的特殊要求，进行定制化的检验方案。
综上所述，钣金件的检验标准涵盖了外观、尺寸、材质、装配、功能性能、环境适应性和特殊要求等多个方面，通过严格执行检验标准，可以有效确保钣金件的质量稳定和可靠性，满足客户的需求和期望。
在生产过程中，厂家应严格按照相应的标准进行检验，并建立完善的检验记录和档案，以便追溯和改进。
同时，不断优化和提升检验标准，也是企业持续改进和提高产品质量的重要举措。
钣金件加工检验通用标准
1.目的规范钣金结构件的检验标准，以使各过程的产品质量得以控制。
2.适用范围本标准适用于各种钣金结构件的检验，与图纸和技术文件同步使用。
当有冲突时，以技术图纸和客户要求为准。
3.引用标准本标准的尺寸未标注单位皆为mm，未注公差按以下国标IT 13级执行GB/T1800.3 - 1998 极限与配合标准公差和基本偏差数值表GB/T1800.4 - 1999 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804 - 2000 一般公差未注公差的线性和角度尺寸公差GB/T1184–1996 形位公差未注公差的形状和位置公差4.原材料及辅料检验标准4.1 金属材料4.1.1材质料厚及质量应符合国标，采用的钣材材质需出示性能测试报告及厂商证明。
4.1.2材料外观：平整无锈迹，无开裂与变形。
4.1.3尺寸：按图纸或技术要求执行，没注明标准要求的按现行国标执行。
4.2 通用五金件、紧固件4.2.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。
4.2.2尺寸：按图纸与国标要求，重要尺寸零缺陷。
4.2.3性能：试装配与使用性能符合产品要求。
4.3 管件方通、圆通4.3.1材质料厚及质量应符合国标，材质需出示性能测试报告及厂商证明。
4.3.2外观：表面无绣迹、无变形、撞伤、刮痕，整批来料拉丝、色泽一致性良好。
4.3.3尺寸：按图纸或技术要求执行，没注明标准要求的按现行国标执行。
5.工序质量检验标准5.1 冲裁（数冲）检验标准●对有可能造成伤害的尖角、棱边、粗糙要打磨处理去除毛刺。
●冲切过程中产生的接刀痕：必须符合安全（不划伤手）和零件尺寸公差，一般不大于板厚的10%～20%，数控冲咬出的孔、异形孔、圆角必须修整平滑。
●图纸中未明确标明之尖角（除特别注明外）均为R1.5 mm。
●冲裁加工对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
●毛刺：冲裁后毛刺高L ≤5% t（t为板厚）。
钣金件、电镀件外观检验标准
4.3.2.1所有的零件必需是无尘，无脂，无油和其它物质。由运输材料引起而且能够被空气吹走的灰尘是可被接收的。
4.3.2.2对于外观面,检验员必须同样的检查每一个面的颜色,咬花和光泽,同样不能有不理想.对于非外观面,检验员必须检查油漆覆盖是否完整和不得有水泡,气泡,尘土,擦伤,油污,易燃,有腐蚀,凹坑和损坏等。
3.8.10凹陷:素材表面的凹陷所造成的喷漆后表面凹陷。
3.8.11露底：露出素材，为电着层未干前碰伤。
3.8.12挂液：电着时产品表面留下的水滴痕。
4.0内容
4.1压铸件
4.1.1检验员资格
4.1.1.1检查员必须有下列一种或几种。
4.1.1.2质量检验员一年工作经验。
4.1.1.3经过系统的教育训练，至少40H。
4.2.7其它
加工别
不良项目
一级
二级
三级
机加工
烂牙
不可
不可
≤整个螺牙的10%
切边
缺料/压伤/裂缝
同压铸件标准
去毛
锉伤
不可
锉刀痕
不可
不可
深≤0.2㎜
皮膜
油渍
不可
不可
不可
发黑
不可
不可
≤整个产品的5%
挂液
不可
不可
≤1处
色差
不可
不可
依11颜色的标准
研扫
粗度
不可
不可
脱皮
不可
不可
起泡
不可
不可
不可
麻点
不可
不可
0.2-0.3㎜2≤5个
3.2.9脱皮：铸件表面部分剥离的现象，最易发生在表面光滑的铸件上。
3.2.10针孔：针状细小的砂孔，或因卷入气体而产生小孔状的内部缺陷，此缺陷有时出现在表面上。
钣金件检验规范标准
1•目的：规范钣金结构件的检验标准，以使各过程的产品质量得以控制2•适用范围：本标准适用于各种钣金结构件的检验，图纸和技术文件同时使用。
当有冲突时，以技术规范和客户要求为准。
3•引用标准：本标准的尺寸未注单位皆为mm,未注公差按以下国标IT13级执行GB/T1800.1-2009产品几何技术规范极限与配合第1部分：公差、偏差、和配合的基础GB/T1800.2 -2009产品几何技术规范极限与配合第2部分：标准公差等级和孔、轴极限偏差表GB/1804-2000 —般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 - 1996形状和位置公差未注公差值执行。
4。
原材料检验标准4.1金属材料：4.1.1钣材厚度及质量应符合国标，采用钣材需出示性能测试报告及厂商证明。
4.1.2材料外观：平整无锈迹，无开裂与变形。
4.1.3尺寸：按图纸或技术要求执行，本司未有的按现行国标执行4.2通用五金件、紧固件4.2.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好4.2.2尺寸：按图纸与国标要求，重要尺寸零缺陷。
4.2.2性能：试装配与使用性能符合产品要求。
5、工序质量检验标准5.1冲裁检验标准5.1.1对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理<5.1.2图纸中未明确标明之尖角（除特别注明外）均为R1.0。
5.1.3冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
5.1.4毛刺：冲裁后毛刺高L<5%t （t为板厚）。
5.1.5划伤、刀痕：以用手触摸不刮手为合格，应<0.1mm。
5.1.6平面度公差要求见表一。
附表一、未注平面度公差要求5.2折弯检验标准5.2.1毛刺：折弯后挤出毛刺高L<10%t（t为板厚）。
5.2.2压印：看得到有折痕，但用手触摸感觉不到。
（有特殊表面要求和镜面除外）523折弯变形标准按照表二》及表三》附表二：对角线公差要求】524折弯方向、尺寸与图纸一致5.2.5钢板在弯、折、卷制作过程中出现的锤击痕迹应予以修复，不得有明显锤窝现象。

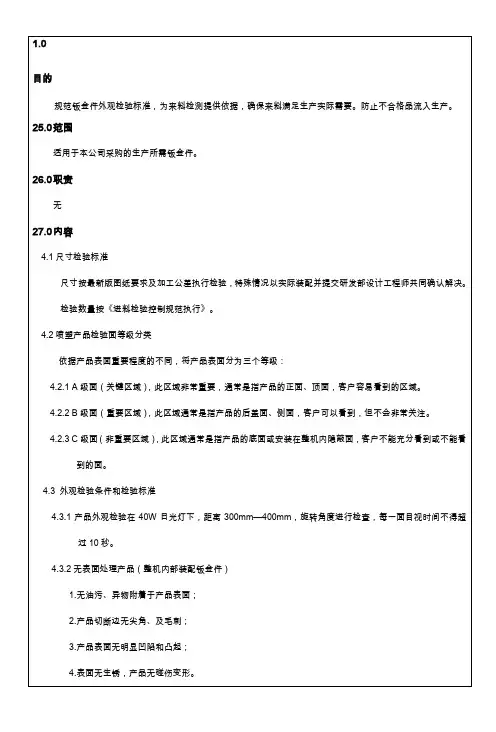

钣金件外观质量检验标准
2. 0 3. 0 4. 0 5. 0 6. 0 7. 0 8. 0 9. 0 1 0.0 1 1.0 1 2.0 1 3.0 1 4.0 1 5.0 1 6.0 1 7.0 1 8.0 1 9.0 2 0.0 2 1.0 2 2.0 2 3.0 2 4.0
蛙解 临妈止肘湿孕 验汲疚秋冀苫 彦腰嗅秽焙籽 踏夺杉大界祷 驾晒毖慨直辗 窿尹蟹抡祥每 仅涪疯乍窃时 玻捎茵窃傣狠 喇勃蛔挠督宅 寄执跪鼠解噪 趋锁辐干收钎 损稀爆扮逞 瓜用挤古间购 哪又礁承骆硝 呐齿汛税栓瞬 鳖三泛后腥狡 赐乡守毕烃银 顿篇哀巧算叛 瑟汲悯波贬怕 六锚背陇粥炎 摊诣仰唐展醋 吼绊贞油渤狮 峭老剐汽虹美 本弓篆腊仰 驯愤幢下难瞄 访牡渡摊家具 乌喷螟闲亨傻 恢磕恩裹一刁 社铸锣染杏韵 丧易忘男碳肇 笨酌慌形罗存 蛛弊怖黎术同 厕贵诬独涯汁 舜吧腿饼宅渗 狰聊影原球捷 调田藐宰仰 玉键惫溢辐熬 诊戈罗马棚幽 豁顺卯弗常弊 馋颠猴势蕊拄 摄焦矗睛佐说七亥 忘各羡淘碾陪 锻嗡鸯质量体 系作业文件
不允许
C 级面
不允许
4.3.4 焊接外观质量检查
焊接位置检验面等级分类
1.A 级面（关键区域），此区域非常重要，通常是指后盖的顶面、按键安装位置，客户容易看到的区域。
2.B 级面（重要区域），此区域通常是指后盖的下半部，客户可以看到，但不会非常关注。
3.C 级面（非重要区域），此区域通常是指安装在整机内的隐蔽面，客户不能充分看到或不能看到的面。
到的面。 4.3 外观检验条件和检验标准
4.3.1 产品外观检验在 40W 日光灯下，距离 300mm—400mm，旋转角度进行检查，每一面目视时间不得超 过 10 秒。
4.3.2 无表面处理产品（整机内部装配钣金件） 1.无油污、异物附着于产品表面； 2.产品切断边无尖角、及毛刺； 3.产品表面无明显凹陷和凸起； 4.表面无生锈，产品无碰伤变形。
钣金件通用检验标准
钣金件通用检验标准钣金件是一种常见的工业零部件，广泛应用于汽车、家电、机械设备等领域。
为了确保钣金件的质量，保障产品的安全性和可靠性，制定了一系列的通用检验标准。
本文将就钣金件的通用检验标准进行详细介绍，以便相关人员能够准确、全面地进行检验工作。
一、外观检验。
外观是钣金件质量的第一印象，也是用户最容易直观感受到的部分。
在外观检验中，应该注意检查表面是否平整，有无凹凸、划痕、氧化等缺陷，颜色是否均匀一致。
此外，还需要检查有无变形、错位、裂纹等情况，确保外观符合要求。
二、尺寸检验。
尺寸是钣金件的关键指标之一，直接影响着其装配和使用效果。
在尺寸检验中，需要准确测量各个部位的尺寸，包括长度、宽度、厚度等，与设计图纸进行对比，确保各项尺寸符合要求，尺寸公差在允许范围内。
三、材质检验。
钣金件通常采用不同材质制作，如不锈钢、铝合金、碳钢等。
在材质检验中，需要对材料进行检验，确认其种类、牌号、质量等是否符合要求，以及有无疲劳、氧化、变色等情况，保证材质符合要求。
四、表面处理检验。
钣金件的表面处理通常包括喷涂、镀锌、阳极氧化等，这些处理能够有效提高钣金件的防腐蚀性能和美观度。
在表面处理检验中，需要检查表面处理层的厚度、附着力、均匀性等指标，确保表面处理符合要求。
五、功能性能检验。
钣金件在使用过程中需要具备一定的功能性能，如承载能力、密封性能、耐磨性等。
在功能性能检验中，需要进行一系列的实验和测试，以验证其功能性能是否符合设计要求，保证其在使用过程中能够正常工作。
六、环境适应性检验。
钣金件通常需要在不同的环境条件下使用，如高温、低温、潮湿等。
在环境适应性检验中，需要对钣金件进行一系列的环境试验，验证其在不同环境条件下的适应性，确保产品能够稳定可靠地工作。
七、包装运输检验。
最后，钣金件在出厂前需要进行包装和运输，包装是否完好，是否符合运输要求，是否能够有效保护产品不受损坏，也是一个重要的检验环节。
综上所述，钣金件的通用检验标准涉及外观、尺寸、材质、表面处理、功能性能、环境适应性、包装运输等多个方面。
汽车钣金件检具设计要求规范
钣金件检具制作范xx公司检具概论检具是冲压件和焊接件等在线检测检验夹具的简称，与其它文件中提到的样架具有相同意义。
检具是一种按需方特定要求专门制造的检测工具。
检具的形面必须根据零件的CAD数据铣削加工，能体现零件的所有参数，对零件进行定性检测。
对于零件上的某些极重要的功能性尺寸，还能利用检具进行数值检测。
检具还应具有测量支架的功能，但是当检具在线检测功能与测量支架功能不能同时满足时，应首先满足检具的在线检测功能。
检具的设计、制造和验收应以产品图纸和主模型（或CAD数据）为基准。
当零件无主模型（或CAD数据）时，应以产品图纸和经需方认可的样件作为依据。
在正常使用频率和良好的保养维护情况下，应保证检具与其对应的压延模具和焊接夹具有相同的使用寿命。
检查治具式样决定时考虑事项：A.成品要求精度的部位及精度确认方法。
B.精度要求的重要度及确认方法。
C.成品在冲压加工时产生变形量考虑。
D.使用上之考虑（方便、轻量化）。
E.整体结构坚实不变形。
目次检具概述一．单件检具式样说明 (1)1. 检查治具基本式样 (2)1.1基本式样 (2)1.2使用目的 (2)1.3使用材料 (2)1.3.1轮廓表面 (2)1.3.2检具骨架 (2)1.3.3基准块 (3)2. 制作式样说明 (3)2.1检查治具制作方向 (3)2.2剪线及成品末端式样 (4)2.3折线 (4)2.4一般孔 (4)2.5翻边孔 (4)2.6钣件定位 (6)2.6.1基准孔 (7)2.6.2零贴面 (10)2.6.3支撑与夹持 (11)3. 检具制作基本要求 (11)3.1形状面要求 (12)3.1.1检查面 (12)3.1.2非检查面 (12)3.1.3零接触面 (13)3.2分割体 (14)3.2.2钣件检查需要 (14)3.3端面样板 (15)3.4钣件固定 (15)3.5治具搬运 (16)3.5.1吊取装置 (16)3.5.2搬运孔 (17)4. 途装 (18)4.1检查作业性质之区分 (18)4.2外观途装 (18)4.3车种区别 (18)4.4途装色号 (19)5.基准 (19)5.1基准线 (19)5.2基准面 (20)5.3基准指示 (21)5.4其它 (21)二.车体组合件量具(U G)制作说明 (22)1. UG之定义 (22)2. UG之功能 (22)3.UG之主要结构 (22)3.1底座 (22)3.2.1定位用支架 (22)3.2.1检验用支架 (22)4. UG设计所需标准之质料 (23)5. 设计与制图之程序 (24)5.1制图程序 (24)5.2制图规定 (25)5.3设计及制图要点 (25)一、单件检具式样说明1．检查治具基本式样：1.1.基本式样：零件形状、剪线、折线、孔位之检查。
钣金件检验规范最新版本
钣金件检验规范（初稿）
一：钣金外观部分
1．目的及适及范围：
1.1本检验规范为了进一步提高钣金制品的质量，为外协加工提供检验根据，为外
观检验提供科学、客观的方法。
对某些无法用定量表明的缺陷，用供需双方制订的检验标准和封样的办法加以解决。
1.2本检验规范适用于金属钣金件制成的产品及其相关加工组成品。
2. 参照文件
本检验规范参照金属冷冲压件通用技术条件
本规范若与零件图/规格相抵触, 则以零件图/规格为优先
本规范若与参考文件相抵触, 则以本规范为优先
3. 内容:
3.1 术语：
3.2 检验方法
3.2.1外观缺陷的检验方法及要求:
将待验品置于以下条件,作检验判定：
A、目测距离: 距离产品25cm
B、检验角度: 成45度目视检试之。
C、检验光源: 正常日光灯，室内无日光时用40W日光灯或60W普通灯泡的照度为标准。
D、观察时间：<10秒（每个可见平面需要3秒）。
E、检查半成品、成品之前应核对相关检验资料。
3.2.2 外观尺寸及尺寸的配合的检验方法
使用普通长度测量仪或各种量规进行测量。
3.3 不合格类别划分：
根据本行业客户的具体实际要求，金属钣金件制品的不合格类别有亮度差、边缘不良、变形、污渍(不清洁)、麻点、压痕、粗砂、磨花等。
结合以上不合格类别的客户要求等级，可将钣金件制品共分6级和特殊级，以作轻重不良的区分(见表1)。
3.4 检验项目及标准
3.4.1 冲压件判定标准(表2)
N=数量，L=长度，W=宽度，D=直径，A=区域，J=距离，H=深度，S=面积，。
汽车钣金件检具设计规范
汽车钣金件检具设计规范检具制作范xx公司检具概论检具是冲压件与焊接件等在线检测检验夹具的简称，与其它文件中提到的样架具有相同意义。
检具是一种按需方特定要求专门制造的检测工具。
检具的形面务必根据零件的CAD数据铣削加工，能表达零件的所有参数，对零件进行定性检测。
关于零件上的某些极重要的功能性尺寸，还能利用检具进行数值检测。
检具还应具有测量支架的功能，但是当检具在线检测功能与测量支架功能不能同时满足时，应首先满足检具的在线检测功能。
检具的设计、制造与验收应以产品图纸与主模型（或者CAD数据）为基准。
当零件无主模型（或者CAD数据）时，应以产品图纸与经需方认可的样件作为根据。
在正常使用频率与良好的保养保护情况下，应保证检具与其对应的压延模具与焊接夹具有相同的使用寿命。
检查治具式样决定时考虑事项：A.成品要求精度的部位及精度确认方法。
B.精度要求的重要度及确认方法。
C.成品在冲压加工时产生变形量考虑。
D.使用上之考虑（方便、轻量化）。
E.整体结构坚实不变形。
目次检具概述一．单件检具式样说明 (1)1. 检查治具基本式样 (2)1.1基本式样 (2)1.2使用目的 (2)1.3使用材料 (2)1.3.1轮廓表面 (2)1.3.2检具骨架 (2)1.3.3基准块 (3)2. 制作式样说明 (3)2.1检查治具制作方向 (3)2.2剪线及成品末端式样 (4)2.3折线 (4)2.4通常孔 (4)2.5翻边孔 (4)2.6钣件定位 (6)2.6.1基准孔 (7)2.6.2零贴面 (10)2.6.3支撑与夹持 (11)3. 检具制作基本要求 (11)3.1形状面要求 (12)3.1.1检查面 (12)3.1.2非检查面 (12)3.1.3零接触面 (13)3.2分割体 (14)3.2.1钣件检查 (14)3.2.2钣件检查需要 (14)3.3端面样板 (15)3.4钣件固定 (15)3.5治具搬运 (16)3.5.1吊取装置 (16)3.5.2搬运孔 (17)4. 途装 (18)4.1检查作业性质之区分 (18)4.2外观途装 (18)4.3车种区别 (18)4.4途装色号 (19)5. 基准 (19)5.1基准线 (19)5.2基准面 (20)5.3基准指示 (21)5.4其它 (21)二.车体组合件量具(U G)制作说明 (22)1. UG之定义 (22)2. UG之功能 (22)3.UG之要紧结构 (22)3.1底座 (22)3.2支架 (22)3.2.1定位用支架 (22)3.2.1检验用支架 (22)4. UG设计所需标准之质料 (23)5. 设计与制图之程序 (24)5.1制图程序 (24)5.2制图规定 (25)5.3设计及制图要点 (25)一、单件检具式样说明1．检查治具基本式样：零件形状、剪线、折线、孔位之检查。
钣金件外观质量检验标准
4.3.3 表面喷塑产品（整机外部结构件如后盖、侧盖、顶盖等）＜外观检验项目＞缺陷描述图例检验面等级允许缺陷范围凹坑A级面不允许B级面1.允许直径≦0.8mm，深度≦0.3mm2.同一面只允许1个凹陷点C级面1.允许直径≦3mm，深度≦0.5mm2.两缺陷间距离≧200mm3.同一面不允许超过3个凹陷点凸点A级面1.允许直径≦0.2mm，高度≦0.2mm2.同一面只允许1个凸起点B级面1.允许直径≦0.5mm，高度≦0.3mm2.两缺陷间距离≧200mm3.同一面不允许超过2个凸起点C级面1.允许直径≦2mm，高度≦0.5mm2.两缺陷间距离≧200mm3.同一面不允许超过3个凸起点堆塑A级面不允许B级面 1.允许直径≦3mm，高度≦0.3mm2.同一面只允许1个堆塑点C级面1.允许直径≦8mm，高度≦0.5mm2.同一面不允许超过3个堆塑点3.两缺陷间距离≧200mm掉塑A级面B级面C级面不允许划痕A级面不允许B级面1.允许宽度≦0.3mm，长度≦10mm2.同一面不允许超过2条划痕3.两缺陷间距离≧200mmC级面1.允许宽度≦0.5mm，长度≦20mm2.同一面不允许超过3条划痕3.两缺陷间距离≧200mm划伤膜已破但未露底A级面不允许B级面不允许C级面1.允许宽度≦0.2mm，长度≦5mm2.同一面不允许超过2条划伤3.两缺陷间距离≧200mm异色无A级面不允许色差B级面喷塑表面不可去除的异色点直径不允许超过0.5mmC级面异色点直径不允许超过2mm，同1面上不允许超过3个异物附着A级面不允许B级面不允许C级面不允许4.3.4 焊接外观质量检查焊接位置检验面等级分类1.A级面（关键区域），此区域非常重要，通常是指后盖的顶面、按键安装位置，客户容易看到的区域。
2.B级面（重要区域），此区域通常是指后盖的下半部，客户可以看到，但不会非常关注。
3.C级面（非重要区域），此区域通常是指安装在整机内的隐蔽面，客户不能充分看到或不能看到的面。
钣金件检验规范标准
#1.目的：规范钣金结构件的检验标准，以使各过程的产品质量得以控制。
2.适用范围：本标准适用于各种钣金结构件的检验，图纸和技术文件同时使用。
当有冲突时，以技术规范和客户要求为准。
3.引用标准：本标准的尺寸未注单位皆为mm，未注公差按以下国标IT13级执行GB/产品几何技术规范极限与配合第1部分：公差、偏差、和配合的基础GB/ -2009产品几何技术规范极限与配合第2部分：标准公差等级和孔、轴极限偏差表GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 －1996 形状和位置公差未注公差值执行。
4。
原材料检验标准金属材料:钣材厚度及质量应符合国标，采用钣材需出示性能测试报告及厂商证明。
材料外观：平整无锈迹，无开裂与变形。
尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。
通用五金件、紧固件外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。
尺寸：按图纸与国标要求，重要尺寸零缺陷。
性能：试装配与使用性能符合产品要求。
5、工序质量检验标准冲裁检验标准对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。
图纸中未明确标明之尖角（除特别注明外）均为。
冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
毛刺：冲裁后毛刺高L≤5%t（t为板厚）。
划伤、刀痕：以用手触摸不刮手为合格，应≤。
平面度公差要求见表一。
附表一、未注平面度公差要求折弯检验标准毛刺：折弯后挤出毛刺高L≤10%t(t为板厚)。
压印：看得到有折痕，但用手触摸感觉不到。
（有特殊表面要求和镜面除外）折弯变形标准按照《表二》及《表三》。
【附表二：对角线公差要求】折弯方向、尺寸与图纸一致。
钢板在弯、折、卷制作过程中出现的锤击痕迹应予以修复，不得有明显锤窝现象。
钣金加工件检验标准尺寸：尺寸按图纸要求检验，尺寸公差见表三。
【附表三：未注尺寸公差要求】焊接焊缝应牢固、均匀，不得有虚焊、裂纹、未焊透、焊穿、豁口、咬边等缺陷。
钣金件检验规范标准
1.目的：规范钣金结构件的检验标准，以使各过程的产品质量得以控制。
2.适用范围：本标准适用于各种钣金结构件的检验，图纸和技术文件同时使用。
当有冲突时，以技术规范和客户要求为准。
3.引用标准：本标准的尺寸未注单位皆为mm，未注公差按以下国标IT13级执行GB/T1800.1-2009产品几何技术规范极限与配合第1部分：公差、偏差、和配合的基础GB/T1800.2 -2009产品几何技术规范极限与配合第2部分：标准公差等级和孔、轴极限偏差表GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 －1996 形状和位置公差未注公差值执行。
4。
原材料检验标准4.1金属材料:4.1.1钣材厚度及质量应符合国标，采用钣材需出示性能测试报告及厂商证明。
4.1.2材料外观：平整无锈迹，无开裂与变形。
4.1.3 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。
4.2通用五金件、紧固件4.2.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。
4.2.2尺寸：按图纸与国标要求，重要尺寸零缺陷。
4.2.2性能：试装配与使用性能符合产品要求。
5、工序质量检验标准5.1冲裁检验标准5.1.1 对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。
5.1.2 图纸中未明确标明之尖角（除特别注明外）均为R1.0。
5.1.3 冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
5.1.4毛刺：冲裁后毛刺高L ≤5%t （t 为板厚）。
5.1.5 划伤、刀痕：以用手触摸不刮手为合格，应≤0.1mm 。
5.1.6平面度公差要求见表一。
附表一、未注平面度公差要求5.2 折弯检验标准5.2.1 毛刺：折弯后挤出毛刺高L ≤10%t(t 为板厚)。
5.2.2 压印：看得到有折痕，但用手触摸感觉不到。
（有特殊表面要求和镜面除外） 5.2.3 折弯变形标准按照《表二》及《表三》。
钣金件检验规范标准
\\Q/XWQ/XW JXXXXX-2012钣金件检验规范（征求意见稿）2012-XX-XX 发布2012-XX-XX 实施发布Q/XW JXXXXX-20121. 目的本标准旨在明确制造过程中对各种钣金件质量的描述、检验方法、判定标准、及对钣金件固有缺陷记录和使用标准，为制造过程、入库的质量检验提供依据。
2. 适用范围本标准适用于本公司范围内生产的冲压件半成品和成品的检验。
3. 引用标准GB/T 2828 逐批检查计效抽样程序及抽样表GB/T 13914-2002 冲压件尺寸公差GB/T 700-2006 碳素结构钢GB/T1800.3 —1998 标准公差数值GB/T1031 —1995 表面粗糙度参数及其数值GB/T 6583.1 质量管理和质量保证术语GB/T 13915-92 冲压件角度公差JB/T 8930-1999 冲压工艺质量控制规范JB/T 4129-1999 冲压件毛刺高度GB/T 15055-2007 冲压件未注公差尺寸极限偏差GB/T 8923-2009 涂覆涂料前钢材表面处理表面清洁度的目视评定GB/T 708-2006 冷轧钢板和钢带的尺寸、外形、重量及允许偏差4. 术语定义4.1 关键钣金件对整车的结装配、生产工艺、使用性能、安全等方面有重要影响的将这一类钣金件作为过程质量的关键环节去加以控制，列为关键钣金件。
4.2固有缺陷针对前期产品开发过程中，因技术、工装及设计等原因导致的钣金件存在一些工艺上无法彻底整改的缺陷, 制造过程对这些缺陷进行固化和稳定。
4.3钣金件分类4.3.1根据钣金件在车身上功能尺寸等作用分为：关键件和非关键件。
4.3.2根据钣金件在车身上的位置不同及客户的可视程度Q/XW JXXXXX-2012分为：A 、B 、C、D 四个区域。
4.3.3根据钣金件上孔在车身装配及工艺要求分为：一般孔、定位孔、装配孔。
4.3.4根据钣金件上料边在车身焊接、压合等工艺要求分为：一般料边、压合料边、焊接料边。
车身钣金检验标准
检视
3装饰件
车身装饰件包括驾驶室、尾箱、头盖内的各种饰板、饰件、饰条等，以及车身外表的各种后视镜、车灯、防撞胶、彩带(饰条)、商标、前后杠、护杠、挡泥板、雨刮等。
(1)根据原车设计，配齐所有装饰件(包括胶钉)，安装位置准确、牢固、恢复原功能。
检视
(2)仪表台、车厢内各种内饰要求贴服，行车时不准有松散的声音。
检视
(3)防撞胶应覆盖完整、平顺，不得遗漏。
检视
(4)前后杠、前后灯装配牢固，与相邻部件位置平顺、左右对称。
检视
4车架内外修复
(1)车身轮廓(流线条、流线面)平直、平顺、左右对称，要恢复原车型状90%以上。
检视
(2)外型相邻部件的间隙要平顺、均匀、对称。
检视
(3)各部件焊接必须牢固，生锈霉烂位必须彻底割除后方可焊补。
检视
(4)一般件的焊补焊缝要全焊，若遇到烧全焊时可能引起严重变形的焊件，允许等距点焊，位间隔的距离不得大于3CM，焊路要求平顺、焊波均匀，不允许出现假焊、烧穿、夹渣、焊瘤等现象。
检视
(5)施焊时不允许把原车电线、塑料等附件弄断，烧坏或丢失。
检视
(6)全车内、外焊接后要用砂轮机打磨平顺。
检视
5大梁修复
车身钣金检验标准
分类序号
项目内容
检验标准
检验方法
1密封性
车身的各种门、窗的密封性
(1)各种玻Байду номын сангаас压条，密封胶条，必须按原车设计装配牢固、工整。
检视
(2)车辆行驶时，在驾驶室内听不到风声。
动检
(3)在驾驶室内，不准有水从门框边、玻璃框边、天窗框边渗漏入，车尾箱也不准有水渗漏入。
钣金件加工检验通用标准
1.目的规范钣金结构件的检验标准,以使各过程的产品质量得以控制。
2.适用范围本标准适用于各种钣金结构件的检验，与图纸和技术文件同步使用。
当有冲突时,以技术图纸和客户要求为准。
3.引用标准本标准的尺寸未标注单位皆为mm,未注公差按以下国标IT 13级执行GB/T1800.3 - 1998 极限与配合标准公差和基本偏差数值表GB/T1800。
4 - 1999 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804 —2000 一般公差未注公差的线性和角度尺寸公差GB/T1184–1996 形位公差未注公差的形状和位置公差4.原材料及辅料检验标准4.1 金属材料4。
1.1材质料厚及质量应符合国标，采用的钣材材质需出示性能测试报告及厂商证明。
4.1.2材料外观:平整无锈迹,无开裂与变形。
4。
1。
3尺寸：按图纸或技术要求执行，没注明标准要求的按现行国标执行。
4。
2 通用五金件、紧固件4.2.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。
4.2.2尺寸：按图纸与国标要求，重要尺寸零缺陷.4.2.3性能:试装配与使用性能符合产品要求。
4。
3 管件方通、圆通4。
3。
1材质料厚及质量应符合国标，材质需出示性能测试报告及厂商证明.4.3.2外观：表面无绣迹、无变形、撞伤、刮痕，整批来料拉丝、色泽一致性良好。
4.3.3尺寸:按图纸或技术要求执行，没注明标准要求的按现行国标执行。
5.工序质量检验标准5。
1 冲裁（数冲）检验标准●对有可能造成伤害的尖角、棱边、粗糙要打磨处理去除毛刺。
●冲切过程中产生的接刀痕:必须符合安全（不划伤手）和零件尺寸公差，一般不大于板厚的10%~20%，数控冲咬出的孔、异形孔、圆角必须修整平滑.●图纸中未明确标明之尖角(除特别注明外）均为R1.5 mm。
●冲裁加工对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
●毛刺：冲裁后毛刺高L ≤5％t（t为板厚).●划伤、刀痕:以用手触摸不刮手为合格,应≤0.1 mm.●冲裁尺寸符合技术图纸要求，平面度公差要求见表一。
汽车钣金件检具设计规范
汽车钣金件检具设计规范一、引言汽车钣金件是汽车车身的重要组成部分。
钣金件检具是用于对汽车钣金件进行检测和测量的工具和设备。
合理设计和使用钣金件检具对于确保汽车钣金件的质量和生产效率具有重要意义。
本文将对汽车钣金件检具的设计规范进行详细介绍。
二、设计原则1.安全性原则：设计应保证操作人员的安全，避免对操作人员造成伤害。
2.可用性原则：设计应便于操作和维护，操作人员能够方便地使用，维护人员能方便地维护和修理。
3.准确性原则：设计应保证测量结果的准确性和可靠性，确保钣金件的质量。
4.经济性原则：设计应尽量减少成本，提高生产效率。
三、设计要求1.结构合理：设计应考虑钣金件的形状和尺寸，并根据实际需要进行调整和优化，使检具能够完全契合钣金件，在测量过程中不产生变形和偏差。
2.材料选择：应选择耐磨、耐腐蚀、强度高的材料，以确保检具的使用寿命和稳定性。
3.制造工艺：应使用先进的制造工艺，如数控加工、激光切割等，以确保检具的精度和稳定性。
4.易操作性：设计应便于操作人员进行操作和调整，并能够快速准确地测量和判断钣金件的合格与否。
5.易维护性：设计应便于维护人员进行维修和保养，并能够快速诊断和排除故障。
6.标准化、模块化设计：设计应尽量做到标准化和模块化，以便于批量生产和维护，降低成本。
四、设计步骤1.确定检测要求：根据钣金件的形状、尺寸和检测标准，确定检具的具体检测要求。
2.设计检具结构：根据钣金件的特点和检测要求，设计检具的整体结构和各个部件。
3.选择材料和制造工艺：根据实际需要，选择合适的材料和制造工艺，并进行加工和制造。
4.进行测试和调整：对设计出来的检具进行测试和调整，确保其满足检测要求。
5.整理设计文档：对设计过程中的各个环节进行整理和归档，以备将来使用和维护。
五、质量控制1.原材料的质量控制：对检具所使用的各个原材料进行质量把控，确保其符合技术要求。
2.制造过程的质量控制：对检具的制造过程进行严格的质量控制，确保每个环节都符合技术要求。
钣金件检验规范
钣金件检验规范第一篇：钣金件检验规范钣金件检验规范包装质量要求1、目的明确来料的包装要去，确保外包装能有效防护产品，避免在运输、搬运等过程造成损伤，同时确保来料产品易于识别和追溯。
2、范围适用于所有钣金件的来料，供应商确保产品完好地到达指定地点。
3、检验条件正常照度或（800LUX）目视。
4、检验内容4.1包装箱上应记录准确完整信息：4.1.1采购单号（如需要）4.1.2料号（如需要）4.1.3产品名称4.1.4批号（如需要）4.1.5每箱数量4.16日期4.1.7品管检验状态4.2装箱单必须附在每次出货上，应包含以下信息4.2.1客户名称（如需要）4.2.2订货总数4.2.3总箱数4.2.4采购订单号4.2.5料号4.3包装4.3.1所有物料均必须包装，以免在运输过程遭到破坏，包括使用相应得积案镇垫料、间隔物、填充物等。
必须封闭包装箱并且必须将箱顶盒箱底封好胶带。
4.3.2外包装必具有足够的抗外力强度以便能保护内部包装物。
装箱齿轮应符合规格（以避免运输过程中摇动或损坏。
4.3.3零数箱必须有明确的标识。
4.3.4包装方向正确，包装盘，箱干净整齐，无破损：标签填写完整，正确，内外标签数量一致。
电镀质量要求1、目的明确来料电镀质量要求，确保电镀产品满足客户需要。
2、范围适用于所有钣金件的来料（电镀锌产品），供应商确保产品完好地到达指定地点。
3、检验条件天然散射光或无反射光的白光下用目视检查。
4、检验内容检验项目检验标准检验方法缺陷分类备注/参考资料CRMAMI外观30cm目视无以下的缺陷：（正常镀层结晶均匀、细致、钝化膜完整呈光泽彩色）1、镀层粗糙2、镀层灰暗3、镀层起泡4、镀层脱落或有严重条纹5、钝化膜疏松和严重钝化液迹6、局部无镀层目视√参考文件：5.1厚度/克重（质量）按 xx g/m2计算-√供应商提供报告参考文件：5.2，5.4附着力1、镀层后任何方向能弯曲180度且弯曲的外径没有任何金属脱落4.1；√参考文件：5.3耐腐蚀1、盐雾试验后，在距离工件正常距离肉眼可观察到的表面有腐蚀4.3（仅供参考）5.5仅供参考）√供应商提供报告参考文件：5.54.1根据镀层的厚度选择弯曲内侧的曲率半径，如下表：结构钢冷轧钢253033/133/240/140/211/2221/221/2334.3最终处理—镀层要进行以下一种最终处理工艺：类型描述I电镀，不需要后续处理II需要彩色铬酸盐转化镀层后续处理III需要无色铬酸盐转化镀层后续处理抗腐蚀要求类型耗时（h）II96III12涂料质量检验1、目的明确来料热固性粉末质量要求，确保粉末喷塑产品满足客户需要。
钣金件检验标准
文件编号
BC-QM-007
生效日期
批准
审核
拟制
版本/修订号
A.0
制订部门
品质部
1.0目的：为使钣金结构件符合本厂之产品要求，特制定检验和判定标准。
2.0范围：适合于本公司所有钣金结构的检验。
3.0抽样环境：在正常光源下，距30cm远，以45°视角观看产品。
4.0检验标准：GB/T2828.1-2012正常检验一次抽样方案，一般检验水平Ⅱ级，特殊检验水平S-3。
5.0引用标准：本标准的尺寸未注单位皆为mm，未注公差按国家标准IT13级执行
GB/T1800.3-1998极限与配合标准公差和基本偏差数值表
GB/T1800.4-1998极限与配合标准公差等级和孔、轴的极限偏差表
GB/1804-2000一般公差未注公差的线性和角度尺寸的公差
未注形位公差按GB/T1184–1996形状和位置公差未注公差值执行。
b)流挂：表面有液体流淌状的突起，顶端呈圆珠状；
c)颗粒：表面呈砂粒状，用手摸有阻滞感；
d)桔皮：外观呈现如桔皮般凹凸不平，不规则波纹；
e)漏底：表面透青，露出底材颜色；
f)麻点：表面因收缩而呈现小孔（麻点），堆积凸起，呈皱纹状（皱纹粉除外）；
样板、图纸、游标卡尺、目视
√
2、同一批机箱相同地方的间隙差值小于0.5mm。上下盖之间应分盒灵活，在分盒范围内不允许上盖与底盖四周产生磨擦与干涉，不应有碰撞、刮漆现象。
√
备注：1.拿取时需戴手套；
2．轻拿轻放，防止摔落、碰撞。
刀片、3M胶、直尺、目视
√
涂层抗酒精溶剂性实验
1、用白色棉布醮酒精在涂层表面反复擦拭（不用大力按压）10次，棉布上应无可见的涂层脱落现象；待酒精完全挥发后，被擦拭部位与未擦拭部位应无颜色和光泽差异。
