第一章 热理论和导热微分方程
1.3 导热微分方程
建立导热物体中的温度场应满足的数学表达式。
理论基础：能量守恒定律与傅立叶定律。
（2）推导：
1) 物理问题描述：
三维的非稳态导热体，且物体内有内热源（导热以外 其它形式的热量，如化学反应能、电能等）
2) 假设条件
a) 各向同性的连续介质； b) 、、c均为已知； c) 物体具有内热源（强度qv(w/m3)； d) 导热体与外界没有功的交换。
其的物理意义：
① ɑ越大，表示物体受热时，其内部各点温度扯平的能力越大。 ② ɑ越大，表示物体中温度变化传播的越快。所以，ɑ也是材料 传播温度变化能力大小的指标，亦称导温系数。
几何尺寸相同的铁板和木 板，当一面温度很高时，短 时间内另一面的感觉有何不 同？
2. 其它坐标系中的导热微分方程式
1） 圆柱坐标系（r, , z）
Ⅰ三个方向净导入的热量:
Φc
[ x
(
t ) x
y
(
t ) y
z
(
t )]dxdydz z
Ⅱ 微元体内热源生成的热量
q v dxdydz
Ⅲ 微元体热力学能（内能）的增量
c
t
dxdydz
4) 导热微分方程的基本形式
c t
x
(
t ) x
y
(
t ) y
z
(
t ) z
qv
非稳态项
三个坐标方向净导入的热量
3) 推导
建立坐标系，取分析对象，基于能量守恒
净导入微元体的总热流量 ＋内热源生成热
Ⅰ
Ⅱ
＝微元体热力学能的增量 Ⅲ
① 导入微元体的热量(Fourier Law)
沿x轴方向、经x处表面导入的热量：
高等传热学知识点总结
多维、线性齐次，乘积解： t ( x, y, z, ) ψ( x, y, z )( ) 令 ψ( x, y, z) X ( x)Y ( y) Z ( z) ，分别求解，然后相乘
t ( x, y, z, ) Cmnp e a ( m
m 1 n 1 p 1
2
m2 m2 )
X( m , x)Y( m , y)Z(m , z)
多维稳态非齐次：边界非齐 fi (r ) 0 or 方程非齐 0 边界非齐次（方程齐次） ：分离变量法
t ( x, y) X ( x)Y ( y) ,参照时间与空间的分离变量法
当多个边界非齐次时，等于各单非齐问题的叠加 方程非齐次：等于相应齐次解+非齐次特解 线性、非齐次、非稳态： 热源函数法：在无限大区域，初始时刻 x=x0 处，作用了 一个 t=t0 的热源，当 0 时，
13
0.14
2 Num 0 . 6 6 4 1 R l e
1 3
Pr
大空间自然对流换热: Nu C (GrPr) C ( Ra)
x z yz z
， 利用
1 H
u H
i 1 i
3
H t 2 i ui
t cp
第二章 分离变量法 分离变量法： 将温度分成只与空间有 t (r , ) ψ(r )( ) ， 关的 ψ(r ) 和只与时间有关的 ( ) 的乘积。 对于线性齐次非稳态无内热源问题， t
ห้องสมุดไป่ตู้对流
t y
y w, x
对流换热基本计算式：傅里叶定律 qw
牛顿冷却公式 qc h(tw, x t ) ，t 在内流时取管道截面 平均流体温度，外流时取远离壁面的流体温度。
传热学第七版知识点总结
传热学第七版知识点总结●绪论●热传递的基本方式●导热（热传导）●产生条件●有温差●有接触●导热量计算式●重要的物理量Rt—热阻●热对流●牛顿冷却公式●h—表面传热系数●Rh—既1➗h—单位表面积上的对流传热热阻●热辐射●斯蒂芬—玻尔茨曼定律●黑体辐射力Eb●斯蒂芬—玻尔茨曼常量（5678）●实际物体表面发射率（黑度）●传热过程●k为传热系数p5●第一章：导热理论基础●基本概念●温度场●t=f（x，y，z，t）●稳态导热与非稳态导热●等温面与等温线（类比等高线）●温度梯度●方向为法线●gradt●指向温度增加的方向●热流（密度）矢量●直角坐标系●圆柱坐标系●圆球坐标系●傅里叶定律●适用条件：各向同性物体●公式见p12●热导率●注意多孔材料的导温系数●导热微分方程式●微元体的热平衡●热扩散率●方程简化问题p19●有无穷多个解●导热过程的单值性条件●几何条件●物理条件●导热过程的热物性参数●时间条件●也叫初始条件●边界条件●第一类边界条件●已知温度分布●第二类边界条件●已知热分布●第三类边界条件●已知tf和h●第二章：稳态导热●通过平壁的导热●第一类边界条件●温度只沿厚度发生变化，H和W远大于壁厚●第三类边界条件●已知tf1和2，h1和2●通过复合平壁的导热●具有内热源的平壁导热●通过圆筒壁的导热●公式见p37●掌握计算公式及传热过程●掌握临界热绝缘直径dc●通过肋壁的导热●直肋●牛顿冷却公式●环肋●肋片效率●通过接触面的导热●了解接触热阻Rc●二维稳态导热●了解简化计算方法●形状因子S●第三章：非稳态导热●非稳态导热过程的类型和特点●了解过程●了解变化阶段●无限大平壁的瞬态导热●加热或冷却过程的分析解法●表达式及物理意义●傅立叶数Fo●毕渥准则Bi●集总参数法●应用条件●见课本p69●物理意义●见课本p70●半无限大物体的瞬态导热●其他形状物体的瞬态导热●周期性非稳态导热●第四章：导热数值解法基础●建立离散方程的方法●有限差分法●一阶截差公式p91●控制容积法●根据傅立叶定律表示导热量●稳态导热的数值计算●节点方程的建立●热平衡法●勿忽略边界节点●非稳态导热的数值计算●显式差分●勿忽略稳定性要求●隐式差分●第五章：对流传热分析●对流传热概述●流动的起因和状态●起因●自然对流●受迫对流●流速快强度大h高●状态●层流●紊流●采用较多●流体的热物理性质●热物性●比热容●热导率●液体大于气体●密度●黏度●大了不利于对流传热●液体●温度越高黏度越低●气体●温度越高黏度越大●定性温度●流体温度●主流温度●管道进出口平均温度●容积平均温度●壁表面温度●流体温度与壁面温度的算数平均值●流体的相变●相变传热●传热表面几何因素●壁面形状●长度●定型长度l●粗糙度●流体的相对位置●外部流动●外掠平板●外掠圆管及管束●内部流动●管内流动●槽内流动●对流传热微分方程组●对流传热过程微分方程式●见课本p116公式5-2●第一类边界条件●已知壁温●第二类边界条件●已知热流密度q●连续性方程●质量流量M的概念●p117公式5-3●二维常物性不可压缩流体稳态流动连续性方程●动量守恒微分方程式●动量守恒方程式●p118公式5-4●N- S方程●注意各项的含义●能量守恒微分方程式●四种热量●导热量●热对流传递的能量●表面切向应力对微元体做功的热（耗散热）●内热源产生的热●方程式p119公式5-5●边界层对流传热微分方程组●流动边界层●层流边界层●紊流边界层●层流底层（黏性底层）●会画分布规律●热边界层●也称温度边界层●会画分布规律●数量级分析与边界层微分方程●普朗特数Pr的概念●外掠平板层流传热边界层微分方程式分析解简述●熟记雷诺准则●努谢尔特数Nu含义●动量传递和热量传递的类比●两传类比见p132内容较多●动量传递●掌握雷诺类比率●热量传递●掌握柯尔朋类比率●相似理论基础●三个相似原理●同类物理现象●同名的已定特征数相等●单值性条件相似●初始条件●边界条件●几何条件●物理条件●对流传热过程的数值求解方法简介p145 ●第六章：单相流体对流传热●会用准则关联式计算h●p162例题●确定定性温度，定型尺寸●查物性参数计算Re●附录2●选择准则关联式●p160公式6-4●第七章：凝结与沸腾传热●凝结传热●形成和传热模式的不同●珠状凝结●膜状凝结●了解影响因素●了解关联式的应用●沸腾传热●了解换热机理●掌握大空间沸腾曲线●影响因素●计算方法●热管●了解工作原理●第八章：热辐射的基本定律●基本概念●理解●热辐射的本质●热辐射的特点●掌握概念●黑体●灰体●漫射体●发射率●吸收率●热辐射的基本定律●重点掌握●维恩位移定律●斯蒂芬-玻尔兹曼定律●基尔霍夫定律●漫灰表面发射率等于吸收率●第九章：辐射传热计算●任意两黑表面之间的辐射换热量●角系数●用代数法进行计算●空间热阻●封闭空腔法●三个黑表面之间的辐射换热●掌握热阻网格图●灰表面间●辐射换热●基尔霍夫定律计算●掌握三个灰表面●有效辐射●掌握概念●表面热阻●绝热面重辐射面●遮热板工作原理及应用●气体辐射特点●第十章：传热和换热器●通过肋壁的传热●了解计算方法●复合传热时的传热计算●传热的强化和削弱●了解措施●换热器的形式和基本构造●了解分类●平均温度差●掌握LMTD方法●换热器计算●对数平均温差法●掌握传热单元数法p305 ●换热器性能评价简述。

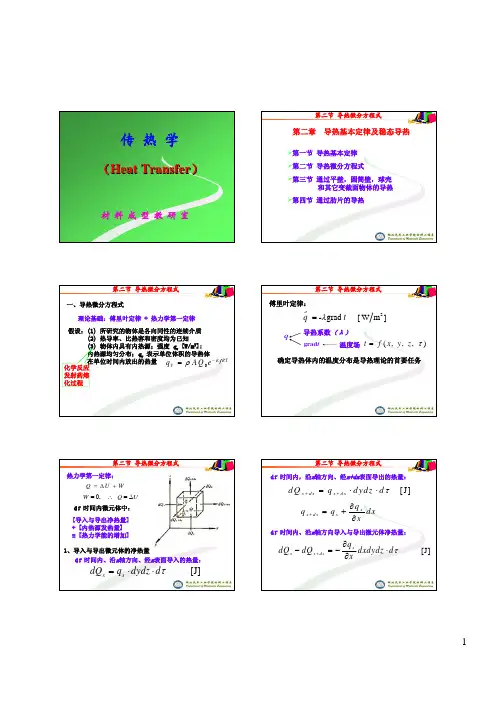

传热学---导热微分方程式
dQx
−
dQx+dx
=
−
∂qx ∂x
dxdydz
⋅ dτ
[J]
1
第二节 导热微分方程式
dτ 时间内、沿y轴方向导入与导出微元体净热量：
dQy
−
dQ y + dy
=
−
∂q y ∂y
dxdydz ⋅ dτ
[J]
dτ 时间内、沿z轴方向导入与导出微元体净热量：
dQz
−
dQz+dz
=
−
∂qz ∂z
dxdydz ⋅ dτ
+
j1 r
∂t ∂θ
+k
r
1 sinθ
∂t ∂φ
⎞ ⎠⎟
ρc
∂t ∂τ
=
1 r2
∂ ∂r
(λr2
∂t ) + ∂r
r2
1 sinθ
∂ ∂θ
(λsinθ
∂t ∂θ
)
+
r2
1 sin2θ
∂ ∂φ
(λ ∂∂φt )+qv
第二节 导热微分方程式
2.导热微分方程式的不适应范围: 非傅里叶导热过程
极短时间(如10)产生极大的热流密度的热量传 递现象， 如激光加工过程。
完整数学描述：导热微分方程 + 单值性条件 单值性条件包括四项：几何、物理、时间、边界
第二节 导热微分方程式
1、几何条件 说明导热体的几何形状和大小。 如：平壁或圆筒壁；厚度、直径等。
