电气控制系统常用低压电器
电气控制系统常用低压电器：接触器，继电器，熔断器，主令电器，自动空气断路器。
电器：一种能控制电的工具；
低压电器：工作在交流电压1500V，直流电压1200V以下电路中的电气设备；
接触器：用来接通或切断电动机或其他负载主电路的一种控制器，一般分为交流接触器和直流接触器；
继电器：一种根据特定形式的输入信号而动作的自动控制电器，起分类为较多，（与接触器不同主要是因为：他用于反应控制信号，起出点通常接在控制电路中）；
熔断器：一种利用熔化作用而切断电路的保护电器，主要由熔体和熔断管两部分组成；
主令电器：在自动控制系统中，用于发送或转换控制指令的电器，常用的主令电器有控制按钮、万能转换开关、朱令控制器、行程开关、接近开关；
自动空气断路器：又称为自动空气开关或自动开关，他相当于刀开关、熔断器、热继电器和欠电压继电器的组合，是一种自动切断电路故障用的保护电器，（与接触器不同的是：他允许切断短路电流，但允许造作次数较低）。

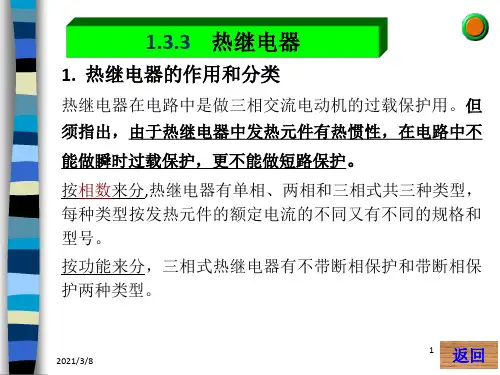

常用低压电器(2)(1)
低压断路器主要由三个基本部分组成：触头、灭弧 系统和各种脱扣器。脱扣器包括过电流脱扣器、欠电压 脱扣器、热脱扣器、自由脱扣器。
2021/3/8
27 返回
2021/3/8
28 返回
2. 低断路器的主要参数和类型：
（1）低压断路器的主要参数 ①额定电压：是指断路器在电路中长期工作时的允许电压，通常它等于 或大于电路的额定电压。 ②额定电流：是指断路器在长期工作时的允许持续电流。 ③通断能力：是指断路器在规定的电压、频率以及规定的线路参数下， 所能接通和分断的短路电流值。 ④分断时间：是指断路器切断故障电流所需的时间。 （2）低压断路器的主要类型 ①万能式断路器：用于配电网络的保护。主要型号：DW10、DW15 ②塑料外壳式断路器：用作配电网络的保护和电动机、照明电路及电热 器等控制开关。主要型号：DZ5、DZ10、DZ20。 ③模块化小型断路器：可用于线路和交流电动机的电源控制开关及保护。 ④智能化断路器：采用以微处理器或单片机为核心的智能脱扣器。主要 用于配电网络中分配电能或作线路和设备的控制与保护。
热继电器接入电路的方式
思考题：
为一台交流380V、4kw（cosΦη=0.88）的三相笼型异 步电动机选择热继电器。
2021/3/8
8 返回
1.3.4 时间继电器
当吸引线圈通电或断电后其触点经过一定延时再动作的继电 器。符号:KT 时间继电器的延时方式有两种：通电延时和断电延时 通电延时：线圈通电后，延时一时间触头才动作；线圈失 电后，触头立即复位； 断电延时：线圈通电后，触头立即动作，线圈失电后，触 头延时一时间才复位。
符号
FU
磁插式熔断器结构如图 1-28 所示。 因为磁插式熔断 器具有结构简单、 价廉、外形小、更换熔丝方便等优点， 所以它被广泛地用于中、小容量的控制系统中。磁插式 熔断器的型号为RC1A系列。
常用低压电器的种类及用途
常用低压电器的种类及用途低压电器是指额定工作电压为1000V及以下的电气设备。
它们广泛应用于家庭、工业和商业领域，常见的低压电器种类及其用途如下：1.电灯：电灯是家庭和商业场所的常见照明设备，可以提供可调节的亮度和颜色。
2.开关插座：用于控制电气设备的开关，以及为插头提供电力供应的插座。
3.空调、加热器和通风系统：这些设备用于控制室温和空气质量，使室内环境更加宜人。
4.电视、音响和家庭影院：这些设备用于提供视听娱乐，并且在家庭和商业场所中广泛使用。
5.冰箱和冷柜：用于存储和保持食物和饮料的低温设备。
6.洗衣机和烘干机：用于清洗和干燥衣物的家用电器。
7.烤箱和微波炉：用于烹饪和加热食物的家用电器。
8.电饭煲和电热水壶：用于煮饭和烧水的家用电器。
9.咖啡机和搅拌器：用于制作咖啡和混合食物的小型电器。
10.吹风机和电动剃须刀：用于梳理发型和修剪胡须的个人护理电器。
11.充电器和电池：用于充电电子设备和储存电能的设备。
12.电动工具：如电动钻、电锯等，用于家庭和工业的修理和维护工作。
13.电动车辆：如电动自行车和电动汽车，用于代替传统燃油车辆进行交通出行。
14.UPS（不间断电源）：用于提供电力备份，以保证在突发停电时继续供电。
15.电力仪器仪表：如电压表、电流表和功率因数仪表，用于测量和监控电力参数。
16.安全系统：如烟雾报警器、安全摄像头和防盗警报器，用于保护家庭和商业场所的安全。
17.自动化系统：如自动门、自动窗帘和智能家居系统，用于提高生活和工作的便利性和舒适性。
18.充电宝：用于给移动设备充电的便携式充电装置。
以上仅是低压电器的一些常见种类及其用途，随着科技的发展和创新，低压电器的种类不断增加，应用领域也越来越广泛。
总而言之，低压电器在生活和工作中起到了至关重要的作用，为人们提供了便利、舒适和安全的电力使用环境。
常用低压电器介绍
常用低压电器介绍
一、交流接触器
交流接触器的主要用途是接通和分断电路，按电路的工作原理不同又可分为交流接触器和直流接触器两类。
在交流电路中，当接通电源时，触头之间产生电磁作用而闭合，实现接通和分断；在断开电源时，触头之间没有任何接触而直接断开，实现切断和闭合。
按其工作原理可分为单极、单相、三相三种类型。
目前常用的是单极和单相。
二、开关
开关也叫断路器，是指能在规定的试验条件下，迅速切断和接通电路的开关设备。
在正常工作中能分断零序电流和过电流保护；在规定的试验条件下能接通或分断正常条件下无法接通或分断的电路。
它广泛应用于电力、冶金、石油化工等部门，是保障生产安全、提高经济效益必不可少的电气设备之一。
三、熔断器
熔断器是一种自动熔断器，它一般与熔断丝相连接，可以起到保护电器和线路的作用。
它具有一定的过载能力。
它分单熔断器和双熔断器两种，在正常情况下均用于线路过载保护，但在电路严重过载或短路时，双熔断器中的熔芯先熔断而使电路断开。
—— 1 —1 —。
常用低压电器
熔断器与断路器的区别:
相同点：都能实现短路保护。 不同点：熔断器的熔断是电流和时间共同作用的结 果起到对线路进行保护的作用，它是一次性的。 断路器是电路中的电流突然加大，超过设 定值时，会自动断开，它是对电路一个瞬间电流 加大的保护。当查明原因，可以合闸继续使用。 接触器与断路器的区别： 1、断路器主要做短路、过载保护用。 2、接触器主要做工业控制用，一般负载以电机居多。 接触器本身不具备短路保护和过载保护能力，因 此必须与熔断器、热继电器配合使用。
无填料密闭式熔断器将熔体装入密闭式圆筒中，分 断能力稍小，用于500V以下，600A以下电力网或 配电设备中。
熔断器的主要技术参数
(1)额定电压：通常就是保险丝断开后能够承受的最大 电压值。
保险丝熔断与否取决于流过它的电流的大小,与电路的工作电压无关。 保险丝的额定电压是从安全使用保险丝角度提出的,它是保险丝处于安全工 作状态时，电路所承受的最高工作电压。 这说明保险丝只能安置在工作电压小于等于保险丝额定电压的电路中，才 能安全有效地工作,否则,在保险丝熔断时将会出现持续飞弧和被电压击穿 而危害电路的现象。
弹簧
连杆装置
M 3~
动作原理
一旦电压严重下降或断电时，衔铁 就被释放而使主触头断开，实现欠 压保护作用。
主触点
弹簧
连杆装置
M 3~
自动空气开关的分类 :
1、按极数分：单极，两极和三极 2、按保护形式分：电磁脱扣器式、热脱扣器式、 复合脱扣器式（常用）和无脱扣器式。 3、按全分断时间分：一般和快速式（先于脱扣 机构动作，脱扣时间在0.02秒以内）。 4、按结构型式分：塑壳式、框架式、限流式、 直流快速式、灭磁式和漏电保护式。 电力拖动与自动控制线路中常用的自动空气开 关为塑壳式。
常见低压电器
选用熔断器，一般应符合下列原则： 1.根据用电网络电压选用相应电压等级的熔断器； 2.根据配电系统可能出现的最大故障电流、选用具有 相应分断能力的熔断器； 3.在电动机回路中用作短路保护时，为避免熔体在电 动机起动过程中熔断，对于单台电动机，熔体额 定电流≥（1.5~2.5）*电机额定电流；对于多*容量最 大一台电动机的额定电流+其余电动机的计算负 荷电流。
4. 对电炉及照明等负载的短路保护，熔体的额定电流等 于或稍大于负载的额定电流； 5. 采用熔断器保护线路时，熔断器应装在各相线上。在 二相三线或三相四线回路的中性线上严禁装熔断器， 这是因为中性线断开会引起电压不平衡，可能造成设 备烧毁事故。在公共电网供电的单相线路的中性线上 应装熔断器，电业的总熔断器除外。 6. 各级熔体应相互配合、下一级应比上一级小。
接触器适用于远距离频繁接通和分断交、直流主电 路及大容量控制电路。可分为交流接触器和直流接 触器两种。接触器主要由主触头、灭弧系统、电磁 系统、辅助触头和支架等组成。交流接触器主要有 CJ0、CJ10、CJ12、 CJ12B系列以及众多的盒子品 牌。直流接触器主要有CZ0系列。
2016.1.12
在低压配电设备中常用的低压电器有：
1.低压断路器
低压断路器也称为低压自动开关，主
要作为不频繁地接通或分断电路之用。 而且低压断路器还具有过载、短路和 失压保护装置，在电路发生过载、短 路、电压降低或消失时，断路器可自 动切断电路，从而保护电力线路及电 源设备。
熔断器是一种简单的保护电器，在低压配电电路中， 主要用于短路保护。它串联在电路中，当通过的电 流大于规定值时，以它本身产生的热量，使熔体熔 化而自动分断电路。熔断器与其他电器配合，可以 在一定的短路电流范围内进行有选择的保护。
低压电器产品介绍
低压电器产品介绍低压电器是指工作电压在1000V及以下的电器产品。
作为现代社会不可或缺的组成部分，低压电器广泛应用于家庭、工业、建筑、交通、通信等领域。
本文将重点介绍几种常见的低压电器产品。
1.断路器：断路器是一种用来保护电路免受过载、电流短路和地震电流等故障影响的装置。
它能够自动切断电路，在故障解除后再自动恢复电流。
断路器具有灵敏的短路保护和过负荷保护功能，可防止电器设备因电流过大而损坏，保证电路的稳定运行。
2.接触器：接触器是一种控制电力设备开关的电器元件，能够远程控制和保护电路。
它通常用于启动电动机、控制照明系统、调节温度和湿度等。
接触器具有高可靠性、大容量和较长的使用寿命。
3.开关：开关是电气系统中常见的一种低压电器，用于控制电路的通断。
开关根据用途和结构形式可分为多种类型，如按钮开关、摇臂开关、刀开关等。
开关具有易操作、快速断电、耐用可靠等特点，广泛应用于家庭和工业领域。
4.继电器：继电器是一种通过电磁力的作用，使一个或多个开关在电路中进行开关控制的装置。
它通常用于远程控制电路、自动化控制系统和保护系统等。
继电器具有灵敏、可靠、容量大等特点，适用于各种电气设备的控制和保护。
5.隔离开关：隔离开关是一种用于将电气装置与电源隔离，确保操作人员安全的装置。
隔离开关具有隔离功能，可切断电器设备与电网之间的电气连接，防止电气设备带电。
隔离开关广泛应用于电力系统、交通信号、工业控制等领域，具有安全可靠、操作简单等特点。
6.变压器：变压器是一种用来改变电能的电压和电流大小的装置。
它具有将电能从一个电路转移到另一个电路的功能，常见于家庭和工业用电中。
变压器分为升压变压器和降压变压器，能够适应不同的电力需求。
总的来说，低压电器是现代电气设备中不可或缺的一部分。
它们保障电器设备和电路的安全运行，提供各种电力需求。
随着科技的不断发展，低压电器产品将会更加智能化和高效化，为我们的生活和工作带来更多便利。
常用低压电气元件介绍
常用低压电气元件介绍低压电气元件是指在电力系统中工作电压低于1000伏的各种电气元件。
它们广泛应用于建筑、工业、交通和家庭等领域，起到了保护、控制、分配和传输电能的作用。
下面将介绍几种常用的低压电气元件。
1.断路器：断路器是低压电气系统中最常用的保护装置之一，主要用于保护各种电气设备免受短路和过载的损害。
断路器能够在电路发生故障时迅速切断电流，保护电气设备的安全运行。
2.熔断器：熔断器是一种保护装置，它能够在电路中故障电流超过额定电流时熔断，起到保护电气设备的作用。
熔断器通常由金属丝或环路制成，当电流过大时，金属丝或环路会熔断，切断电路，防止故障扩大。
3.接触器：接触器是一种电磁开关，它能够远程控制电路的开关状态。
接触器通常由控制电路和主回路组成，当控制电路通电时，通过电磁作用原理使主回路接通或切断。
接触器广泛应用于控制电动机和其他大功率电器设备。
4.开关：开关是一种用于切换电路的装置，它通常包括一个或多个开关单元。
开关能够将电路连接或切断，实现对电器设备的控制。
开关广泛应用于家庭、办公室和工业场所等场合。
5.保护继电器：保护继电器是一种装置，能够监测电气设备工作状态并迅速做出响应。
保护继电器具有过载、短路、电压不平衡、过电压和欠电压等保护功能，可以防止电气设备损坏和人身危险。
6.接地保护装置：接地保护装置用于将电气设备的金属部分与地之间建立可靠的连接，以保护人员免受触电危险。
接地保护装置能够检测到电气设备的接地故障，并及时切断故障电路，确保人员的安全。
7.变压器：变压器用于将电能从一种电压转换为另一种电压，以满足不同设备的电压需求。
变压器广泛应用于电力系统、工业设备、家庭电器等领域。
8.控制电缆：控制电缆用于传输控制信号，通常由多根绞合在一起的导线组成。
控制电缆具有良好的抗干扰能力和可靠的传输性能，用于连接自动化设备和控制系统。
9.接线端子：接线端子用于连接电气设备的导线，起到固定和导电的作用。
第2章 常用低压电器汇总
