CCD图像处理基本过程
CCD工作原理

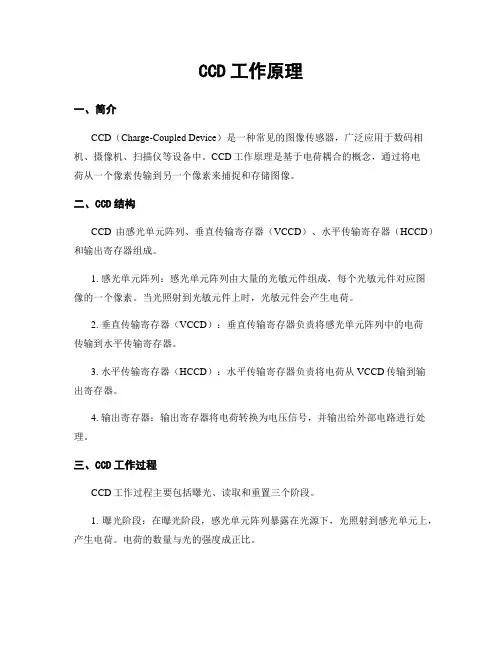

CCD工作原理一、简介CCD（Charge-Coupled Device）是一种常见的图像传感器，广泛应用于数码相机、摄像机、扫描仪等设备中。
CCD工作原理是基于电荷耦合的概念，通过将电荷从一个像素传输到另一个像素来捕捉和存储图像。
二、CCD结构CCD由感光单元阵列、垂直传输寄存器（VCCD）、水平传输寄存器（HCCD）和输出寄存器组成。
1. 感光单元阵列：感光单元阵列由大量的光敏元件组成，每个光敏元件对应图像的一个像素。
当光照射到光敏元件上时，光敏元件会产生电荷。
2. 垂直传输寄存器（VCCD）：垂直传输寄存器负责将感光单元阵列中的电荷传输到水平传输寄存器。
3. 水平传输寄存器（HCCD）：水平传输寄存器负责将电荷从VCCD传输到输出寄存器。
4. 输出寄存器：输出寄存器将电荷转换为电压信号，并输出给外部电路进行处理。
三、CCD工作过程CCD工作过程主要包括曝光、读取和重置三个阶段。
1. 曝光阶段：在曝光阶段，感光单元阵列暴露在光源下，光照射到感光单元上，产生电荷。
电荷的数量与光的强度成正比。
2. 读取阶段：在读取阶段，通过控制VCCD和HCCD的电压，电荷从感光单元阵列传输到输出寄存器。
水平传输寄存器将电荷逐行传输到输出寄存器，形成电荷序列。
3. 重置阶段：在重置阶段，通过给感光单元阵列施加正向电压，将感光单元中的残留电荷清空，为下一次曝光做准备。
四、CCD优势和应用1. 高灵敏度：CCD具有高光电转换效率和低噪声特性，能够捕捉到细节丰富的图像。
2. 高分辨率：CCD具有较高的像素密度，能够提供清晰的图像细节。
3. 宽动态范围：CCD能够同时处理较暗和较亮的场景，减少图像过曝或欠曝的情况。
4. 快速响应：CCD具有快速的读取速度，能够实时捕捉和传输图像。
CCD广泛应用于数码相机、摄像机、扫描仪等领域。
在数码相机中，CCD将光信号转换为电荷信号，并通过数字信号处理器将电荷信号转换为数字图像。
在摄像机中，CCD能够实时捕捉和传输图像，用于视频监控、电视广播等领域。
AOI中CCD的应用原理
AOI中CCD的应用原理AOI（自动光学检测）是一种应用于电子制造过程中的自动检测技术，主要用于检测印刷电路板（PCB）上的缺陷。
CCD（电荷耦合器件）是AOI系统中最常用的感光元件，它起到将光信号转换为电信号的作用。
在AOI系统中，CCD的应用主要分为两个方面：图像采集和图像处理。
首先，CCD在AOI系统中负责图像采集的工作。
CCD通过将光信号转换为电信号，实现对被检测物体（即PCB）的图像捕捉。
具体的工作过程如下：1.光源发出光线，照射到待检测的PCB上。
2.PCB上的图像通过透镜系统聚焦到CCD上。
3.光线经过CCD的感光芯片，在感光芯片的每个像素上产生电荷。
4.通过行、列选择线，将感光芯片上产生的电荷转移到相应的储存单元中。
5.将储存单元中的电荷转换为电压信号。
6.经过放大和采样处理，最终得到PCB的图像数据。
其次，CCD在AOI系统中负责图像处理的工作。
在AOI系统中，图像处理是指将采集到的图像与已知的模板图像进行对比，以检测PCB上的缺陷。
CCD通过将图像数据转换为数字信号，并进行后续的数字化处理，实现对图像的分析与识别。
具体的工作过程如下：1.将采集到的模板图像加载到AOI系统中。
2.将待检测的PCB图像通过CCD采集到AOI系统中。
D将采集到的PCB图像转换为数字信号。
4.数字信号经过去噪、滤波等处理，提取出关键特征。
5.将提取到的特征与模板图像进行匹配比对。
6.根据匹配比对的结果，判断PCB上是否存在缺陷，并生成相关的检测报告。
总结来说，CCD在AOI系统中的应用主要体现在图像采集和图像处理两个方面。
通过CCD将光信号转换为电信号，实现对PCB图像的捕捉，并将采集到的图像数据进行数字化处理，从而实现对PCB上缺陷的检测与识别。
CCD作为AOI系统中的核心感光元件，具有高灵敏度、高分辨率等优点，可以提高检测的准确性和效率，广泛应用于电子制造行业中。
ccd对位的工作原理
ccd对位的工作原理CCD对位是指通过CCD（Charge Coupled Device，电荷耦合器件）芯片对图像进行叠加对位，实现高精度、高质量的图像处理。
CCD对位的工作原理主要有以下几个步骤：第一步：获取原始图像首先，我们需要获取待处理的原始图像，可以通过数码相机、扫描仪等设备获取。
这个过程中，需要注意确保图像的清晰度和色彩准确度。
第二步：图像预处理在进行CCD对位之前，通常需要对原始图像进行预处理，以满足对位算法的要求。
预处理的具体内容包括：图像去噪、图像增强、图像纠偏等。
第三步：将原始图像转为灰度图像在进行图像对位之前，需要将彩色图像转换为灰度图像。
这个过程主要是为了简化图像处理过程。
通过这种方式，我们可以将一个RGB 三通道的图像转换成一个单通道的灰度图像。
第四步：将灰度图像分为若干个子区域将灰度图像分为若干个子区域，通常可以采用网格划分法来完成。
通过网格划分，会将整个图像分成若干个小块（例如16*16像素大小），方便后续的图像对位处理。
第五步：对子区域进行对位处理在进行子区域对位处理时，通常会采用相关相关（correlation）方法。
相关方法可以计算两个向量之间的相似程度，通过将灰度图像中的像素值看作是一个向量，我们可以计算两幅灰度图像之间的相似程度。
第六步：合并子区域通过对每个子区域依次进行对位处理，我们可以得到多个对位后的子图像。
接下来，我们需要将这些子图像合并成一个完整的对位图像。
这个过程中，需要注意对位算法的精度，确保合并后的图像质量优秀。
总结CCD对位通过对原始图像进行预处理、将灰度图像分为若干个子区域、对子区域进行对位处理、合并子区域等步骤，实现了高精度、高质量的图像对位处理。
在实践中，需要根据具体的应用场景选择合适的对位算法和参数。
CCD基本原理解析
Si O2
N＋
1
2
62
63
64
P型衬底
CCD芯片的构造
每个光敏元（像 素）对应有三个相 邻的转移栅电极1、 2、3,所有电极彼 此间离得足够近,以 保证使硅表面的耗 尽区和电荷的势阱 耦合及电荷转移。 所有的1电极相连 并施加时钟脉冲 φ1,所有的2、3也 是如此,并施加时钟 脉冲φ2、φ3。这 三个时钟脉冲在时 序上相互交迭。
水平读出寄存器（遮光） 帧转移面阵CCD结构图
帧转移面阵CCD工作过程
优点：电极结构简单，感光区面积可以很小。 缺点：需要面积较大大暂存区。
光敏区
隔列转移面阵CCD结构图
隔列转移面阵CCD工作过程
优：转移效率大大提高。 缺：结构较为复杂。
面阵CCD同时曝光整个图 像
常用面阵CCD尺寸系列
光学系统
CCD
图像处理
一、CCD传感器的基本原理
CCD的最基本单元
MOS电容器是构成CCD 的最基本单元是，它是 金属—氧化物—半导体 （MOS）器件中结构最 为简单的。
金属电极 氧化物
半导体
MOS电容器
1、信号电荷的产生
CCD 工 作 过 程 的 第 一 步 是 电 荷 的 产 生 。 CCD可以将入射光信号转换为电荷输出，依据 的是半导体的内光电效应（也就是光生伏特效 应）。
当向SiO2表面的电极加正偏压时，P型硅 衬底中形成耗尽区（势阱），耗尽区的深度随
正偏压升高而加大。其中的少数载流子（电子）
被吸收到最高正偏压电极下的区域内（如图中
Ф1极下），形成电荷包（势阱）。对于N型硅 衬底的CCD器件，电极加正偏压时，少数载流 子为空穴。
Gi 输入
N＋
CCD图像采集解决方案

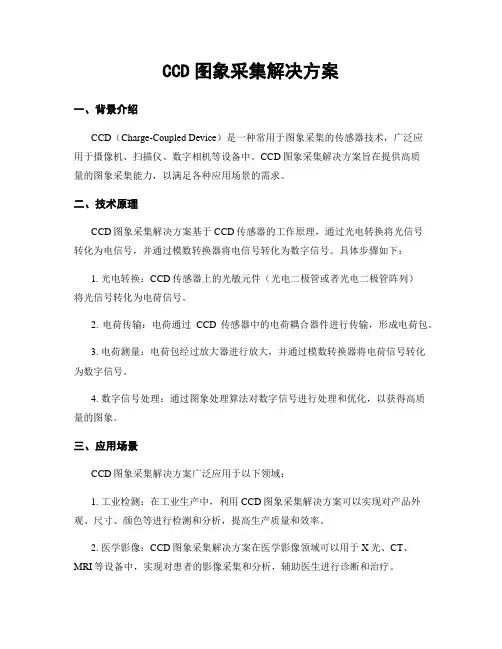

CCD图象采集解决方案一、背景介绍CCD（Charge-Coupled Device）是一种常用于图象采集的传感器技术，广泛应用于摄像机、扫描仪、数字相机等设备中。
CCD图象采集解决方案旨在提供高质量的图象采集能力，以满足各种应用场景的需求。
二、技术原理CCD图象采集解决方案基于CCD传感器的工作原理，通过光电转换将光信号转化为电信号，并通过模数转换器将电信号转化为数字信号。
具体步骤如下：1. 光电转换：CCD传感器上的光敏元件（光电二极管或者光电二极管阵列）将光信号转化为电荷信号。
2. 电荷传输：电荷通过CCD传感器中的电荷耦合器件进行传输，形成电荷包。
3. 电荷测量：电荷包经过放大器进行放大，并通过模数转换器将电荷信号转化为数字信号。
4. 数字信号处理：通过图象处理算法对数字信号进行处理和优化，以获得高质量的图象。
三、应用场景CCD图象采集解决方案广泛应用于以下领域：1. 工业检测：在工业生产中，利用CCD图象采集解决方案可以实现对产品外观、尺寸、颜色等进行检测和分析，提高生产质量和效率。
2. 医学影像：CCD图象采集解决方案在医学影像领域可以用于X光、CT、MRI等设备中，实现对患者的影像采集和分析，辅助医生进行诊断和治疗。
3. 安防监控：利用CCD图象采集解决方案可以实现对公共场所、住宅区域等进行监控和录相，提高安全防范能力。
4. 教育培训：在教育培训领域，CCD图象采集解决方案可以用于实验室教学、远程教育等场景，提供高清晰度的图象展示和传输。
四、解决方案特点CCD图象采集解决方案具有以下特点：1. 高图象质量：CCD传感器具有高灵敏度和低噪声特性，能够提供高质量的图象。
2. 快速采集速度：CCD图象采集解决方案的采集速度快，能够满足高速连续采集的需求。
3. 多种接口支持：CCD图象采集解决方案支持多种接口，如USB、GigE、Camera Link等，方便与各种设备的连接和集成。
4. 灵便性和可定制性：CCD图象采集解决方案可以根据不同应用场景的需求进行定制和优化，提供灵便的配置选项。
CCD的类型指标和在图像运作的原理
CCD的类型指标和在图像运作的原理CCD 是60年代末期由贝尔试验室发明。
开始作为一种新型的PC存储电路，很快 CCD具有许多其他潜在的应用，包括信号和图像（硅的光敏性）处理。
CCD 是在薄的硅晶片上处理一系列不同的功能，在每一个硅晶片上分布几个相同的IC 等可产生功能的元件，被选择的IC从硅晶片上切下包装在载体里用在系统上。
总结下来，CCD 主要有以下几种类型：一、面阵CCD：允许拍摄者在任何快门速度下一次曝光拍摄移动物体。
二、线阵CCD：用一排像素扫描过图片，做三次曝光——分别对应于红、绿、蓝三色滤镜，正如名称所表示的，线性传感器是捕捉一维图像。
初期应用于广告界拍摄静态图像，线性阵列，处理高分辨率的图像时，受局限于非移动的连续光照的物体。
三、三线传感器CCD：在三线传感器中，三排并行的像素分别覆盖 RGB滤镜，当捕捉彩色图片时，完整的彩色图片由多排的像素来组合成。
三线CCD传感器多用于高端数码相机，以产生高的分辨率和光谱色阶。
字串7四、交织传输CCD：这种传感器利用单独的阵列摄取图像和电量转化，允许在拍摄下一图像时在读取当前图像。
交织传输CCD通常用于低端数码相机、摄像机和拍摄动画的广播拍摄机。
五、全幅面CCD：此种CCD 具有更多电量处理能力，更好动态范围，低噪音和传输光学分辨率，全幅面CCD 允许即时拍摄全彩图片。
全幅面 CCD由并行浮点寄存器、串行浮点寄存器和信号输出放大器组成。
全幅面CCD 曝光是由机械快门或闸门控制去保存图像，并行寄存器用于测光和读取测光值。
图像投摄到作投影幕的并行阵列上。
此元件接收图像信息并把它分成离散的由数目决定量化的元素。
这些信息流就会由并行寄存器流向串行寄存器。
此过程反复执行，直到所有的信息传输完毕。
接着，系统进行精确的图像重组。
数码相机曝光的整个流程：1．机械快门打开，CCD曝光2．在CCD内部光信号转为电信号3．快门关闭，阻塞光线。
4．电量传送到CCD输出口转化为信号。
ccd操作规程
ccd操作规程CCD（Charge-coupled Device）即电荷耦合器件，是一种用于光学图像捕捉的技术。
CCD操作规程主要涉及CCD设备的使用、操作和维护等方面，以下是一个关于CCD操作规程的参考文档，帮助用户正确和高效地使用CCD设备。
一、前期准备工作1. 检查设备运行环境是否符合要求，确保温度、湿度和静电等因素不会对设备性能产生不良影响。
2. 检查CCD设备是否完整，并确保连接线路稳定。
3. 打开设备电源，等待设备初始化完成。
二、CCD设备使用操作步骤1. 打开CCD设备相关的图像处理软件程序，并确保软件程序与CCD设备连接正常。
2. 在软件程序中设置CCD设备的参数，包括图像分辨率、曝光时间、增益等参数。
根据具体需求进行选择和调整。
3. 在设备成像区域放置待拍摄的目标物，调整CCD设备的位置和角度，以获得最佳成像效果。
4. 点击软件程序中的拍摄按钮，开始拍摄图像。
根据需要可进行多次拍摄，以获取多个图像。
5. 检查拍摄的图像是否清晰、准确，并对结果进行评估和记录。
如有需要，可进行后期图像处理。
三、CCD设备维护常规操作1. 定期清洁CCD设备的镜头和镜面，避免灰尘或污渍对成像质量的影响。
2. 正确使用和存储CCD设备，避免碰撞、摔落或受潮等情况。
3. 定期进行CCD设备的检修和维护，包括检查电源线路和数据线路的连接情况，以及检查设备的散热情况等。
4. 在不使用CCD设备时，及时关闭设备并断开电源，以节省能源和延长设备的使用寿命。
四、CCD设备安全操作规范1. 在操作CCD设备时，遵守相关的安全操作规程和标准，确保不会对自身和他人的安全造成风险。
2. 避免长时间连续使用CCD设备，以免产生过热现象，影响设备性能和寿命。
3. 注意设备的使用环境，避免将设备暴露在阳光直射或高温环境中，防止设备受热而引起损坏或故障。
4. 使用合适的设备支架或架子来固定和保护CCD设备，避免设备的不稳定和外力的影响。
CCD的结构和工作原理
CCD的结构和工作原理CCD是电荷耦合器件（Charge-Coupled Device）的缩写，它是一种用于图像传感和数字图像处理的重要器件。
CCD的结构和工作原理是理解其工作原理和应用的基础。
1.感光区：感光区是一片半导体晶体，常见的有硅或硒化物，其表面覆盖有感光面，通过对感光区的控制可以实现感光器件的工作。
2.储存区：储存区由寄生电容和绝缘体层构成，可以存储电荷。
3.传输区：传输区由金属或者多晶硅材料组成，起到传输电荷的作用。
4.输出区：输出区是传输区的延伸部分，可以将传输区传输过来的电荷进行增强和传递。
CCD的工作原理：1.光电转换：光线进入感光区，激发感光区内的光电效应，即光子被材料吸收后会产生电子-空穴对，电子通过电场力逐渐向上移动，而空穴则从上向下移动，最终在感光区的表面形成电荷集中的感光电荷区域。
2.电荷转移：感光区的电荷集中区域称为总线，通过改变电压，使电荷集中区域的电荷沿着传输区转移到储存区，形成储存电荷区域。
电荷转移是通过改变传输区的偏置电压和储存区之间的电荷耦合来实现的。
3.电荷读出：经过一段时间的电荷转移，感光区的电荷被转移到储存区，然后电荷从储存区转移到输出区，通过放大电路将电荷转化为电压信号，最终输出为数字图像数据。
CCD的工作原理可以分为三个过程：感光转换、电荷转移和电荷读出。
感光转换是通过光电效应将光信号转换为电信号。
电荷转移是将感光区的电荷转移到储存区，利用电场力进行电荷的移动。
电荷读出是将储存区的电荷转移到输出区并放大为电压信号，最终输出为数字图像数据。
整个工作过程可以通过改变传输区、储存区和总线之间的电压来控制。
CCD作为一种图像感应器件，具有高灵敏度、低噪声、高动态范围等优点，在数码相机、摄像机、天文学观测等领域有广泛应用。
通过深入了解其结构和工作原理，可以更好地理解其工作过程，并在实践中灵活应用。
CCD图像处理基本过程
麻省理工学院地球、大气和行星科学系12.409 观测恒星和行星，2002年春第9讲2002年4月1日Copyright©1999S. Slivan 编著A. Rivkin 和J. Thomas-Osip 校对CCD图像处理基本过程CCD到底是什么？ (1)信号组成成分 (1)颜色表和对比度拉伸 (2)保存你的工作 (2)一些细节 (3)十字准线 (3)叠加图像 (3)去除暗流 (3)其他的命令 (4)CCD到底是什么？我们非常高兴你问了这个问题。
我们要给出的答案十有八九你已经想到了，CCD基本上就是一台数码相机。
实际上，你在商场购买的数码相机中的探测器就是由CCD做的。
天文用的CCD比普通的CCD能探测到更弱的信号，但是它们的原理是一样的：CCD芯片是由一个个的像素组成，当光子落到每个像素上后，光信号就转化成了电子信号。
我们通常称这种信号为CCD计数。
得到的图像可以以多种文件格式输出，并且可以使用一系列图像处理程序来处理。
信号组成成分每个像素上的读数都是由很多源共同产生的。
理论上讲，目标源应是信号的主要贡献者，当然这部分信号是我们所最感兴趣的。
天空背景将不可避免地产生一些信号，它影响的程度取决于夜天光的亮度和所观测的天体与月亮的距离（还有当天的月相）。
就像第8讲中所提到的，非光子产生的信号也会存在于你的图像中：即使没有光进入CCD，零秒曝光也会出现的读出噪声；与光子无关并随时间累积，由仪器自身的电子潜像而形成的暗流；由于芯片不同部位灵敏度的不同而导致的所谓平场效应。
此外，在第8讲中已经提到，进行定标帧的观测对于帮助我们获得高质量的数据图像是十分重要的，虽然在这节课上你不必拍摄这些对科学研究来说是必不可少的各种各样的定标数图像。
我们仅仅对图像进行暗流的处理就可以了。
我们将会把暗流从观测图像中减去，与此同时读出噪声也会被减掉。
另外：你能想出去除天光背景的方法吗？如果去除了天光还需要去除暗流吗？颜色表和对比度拉伸OK。
ccd视觉识别原理
ccd视觉识别原理
CCD（电荷耦合器件）视觉识别原理主要涉及图像的采集、处理和识别。
首先，CCD传感器是一种用于捕捉光线的电子设备，由许多感光元件组成。
当光线照射到CCD传感器上时，每个感光元件会产生电荷，这些电荷会根
据感光元件所接收的光线强度进行积累，随后被逐行读出。
然后，采集到的图像会经过几个图像处理的步骤。
首先是图像滤波，用于去除图像中的噪声和不必要的细节，以提高图像的质量。
接下来是图像增强，采用一系列算法和技术来增强图像中的特征，使其更易于分析和识别。
在图像分析过程中，将应用一些算法和技术来提取和分析图像中的特征。
这些特征可以是形状、颜色、纹理等方面的特点。
例如，通过检测图像中的边缘和轮廓线，可以获得目标物体的形状信息；通过计算图像中不同区域的颜色分布，可以获取目标物体的颜色特征。
最后，对图像进行判断和决策。
在这一步中，采用了一些分类和识别算法来对图像中的目标物体进行判断。
这些算法可以根据之前提取的特征信息，将图像中的物体分为不同的类别，并根据设定的规则和标准来进行决策。
总的来说，CCD视觉识别工作原理的关键在于图像的采集和处理。
通过CCD传感器的捕捉和转换能力，可以将光线转化为数字信号，并将图像信息传输到计算机或控制系统。
通过图像处理的步骤，可以提高图像的质量，并从中提取出有用的特征信息。
最后，在判断和决策的步骤中，可以使用各种分类和识别算法进行自动化的检测和判断。
ccd定位补偿算法
ccd定位补偿算法一、CCD定位补偿算法简介CCD（Charge Coupled Device，电荷耦合器件）定位补偿算法是一种基于图像处理的定位方法。
在工业自动化、机器视觉等领域，CCD定位技术得到了广泛的应用。
然而，由于外界环境、设备自身等因素的影响，CCD定位精度会受到影响，此时需要采用补偿算法来提高定位精度。
二、CCD定位补偿算法原理CCD定位补偿算法主要通过以下几个步骤实现：1.采集图像：首先，利用CCD摄像头捕捉目标物体的图像。
2.图像预处理：对采集到的图像进行去噪、灰度化、边缘检测等预处理操作，为后续定位提供清晰、准确的图像信息。
3.特征提取：从预处理后的图像中提取目标物体的特征，如边缘、角点等。
4.建立数学模型：根据提取的特征，建立目标物体的数学模型，如几何形状、尺寸等。
5.定位计算：利用数学模型，计算目标物体在图像中的位置，从而实现定位。
6.误差补偿：分析定位过程中可能出现的误差来源，如镜头畸变、光照影响等，对定位结果进行误差补偿，提高定位精度。
三、应用场景及优势CCD定位补偿算法在以下场景中具有广泛的应用：1.工业自动化：如机器人在生产线上的精确控制、自动化装配等。
2.机器视觉：如无人驾驶汽车的感知与决策、智能交通监控等。
3.生物医学：如内窥镜手术、病理切片分析等。
4.航空航天：如卫星遥感图像处理、无人机导航控制等。
CCD定位补偿算法的优势主要体现在：1.高效性：算法运行速度快，适用于实时控制场景。
2.高精度：通过误差补偿，提高定位精度。
3.抗干扰能力强：算法对光照、镜头畸变等干扰因素具有较强的抗干扰能力。
四、算法实现与实例分析CCD定位补偿算法的具体实现可以参考以下步骤：1.初始化参数：设置图像采集设备、图像处理方法、数学模型等参数。
2.图像采集与预处理：按照设定的参数，进行图像采集和预处理。
3.特征提取与数学模型建立：对预处理后的图像进行特征提取，建立目标物体的数学模型。
ccd工艺流程
ccd工艺流程
《CCD工艺流程》
CCD（Charge-Coupled Device）工艺流程是一种用于制造摄像
头和数字摄像机传感器的先进技术。
它是一种在半导体芯片上制造光电传感器的工艺，被广泛应用于数码相机、手机摄像头、医学成像以及天文学等领域。
CCD工艺流程通常包括以下几个步骤：
1. 掺杂：首先，在半导体晶片中进行掺杂，以创建正负电子对，并用电压控制这些电子对的迁移。
这一步骤是CCD工艺的基础，通过精确的掺杂工艺，可以有效地提高传感器的敏感度和信噪比。
2. 曝光：在掺杂完成后，通过曝光的方式将所需的图像信息投射到CCD芯片上。
光子轰击芯片表面上的光电传感器，产生
电荷，并通过电荷耦合器件进行传输。
3. 读取信号：在曝光完成后，通过将电荷传递到CCD芯片的
输出端，进而转换为电压信号。
然后，这些电压信号将被放大、处理、转换成数字信号，最终得到我们所需的图像数据。
4. 封装：最后，在完成了所有的制造过程后，CCD芯片会被
封装到适当的外壳中，以保护它不受外界环境的影响，并增加它的稳定性和使用寿命。
CCD工艺流程的全面实施需要高精度的设备和技术，以及复
杂的制造工艺。
然而，它能够提供出色的图像质量、高灵敏度和高信噪比，因此广泛应用于各种领域并受到业界的高度认可。
随着科技的不断进步，CCD工艺流程也在不断创新和完善，
相信在未来会为我们带来更多的惊喜。
ccd工艺流程
ccd工艺流程CCD工艺流程是指使用CCD（Charge Coupled Device）器件的工艺流程，用于制造图像传感器等光电子器件。
下面是CCD工艺流程的详细介绍。
首先是硅衬底制备。
CCD器件通常使用单晶硅衬底。
首先，在硅衬底上加热并掺杂一定量的杂质，形成PN结。
然后，通过控制加热温度和时间来控制PN结的深度和浓度。
这样可以实现对CCD器件的电性能的调控。
接下来是光罩制作。
光罩是将设计好的图案转移到光敏材料上的载体。
通常使用光刻技术制作光罩。
首先，在光刻胶薄膜上涂覆一层光敏材料。
接着，将光罩放置在光刻胶上，并通过紫外线曝光使胶层暴露在光线下。
然后，通过显影和固化等步骤来形成光刻图案。
然后是光刻。
光刻是指使用光罩将光刻胶上的图案转移到硅衬底上的过程。
首先，对硅衬底进行表面处理，使其表面光洁平滑。
然后，在硅衬底上涂覆一层光刻胶，并通过烘烤使其固化。
接着，将光罩放置在光刻胶上，并使用紫外线曝光仪对光刻胶进行曝光。
然后，使用显影液将未曝光部分的光刻胶去除，形成光刻胶图案。
最后，通过湿法或干法处理，将图案转移到硅表面。
接下来是刻蚀。
刻蚀是指将硅表面的材料剥离，形成所需的元件结构。
刻蚀通常使用湿法刻蚀或干法刻蚀。
湿法刻蚀是将硅样品浸泡在刻蚀溶液中，通过化学反应去除硅表面的材料。
干法刻蚀是通过气相离子或分子束来去除硅表面的材料。
然后是金属电极制备。
金属电极用于连接CCD器件的各个部分。
首先，在硅衬底表面形成金属接触层。
然后，在接触层上涂覆一层金属层，通过光刻和刻蚀来形成电极图案。
最后，通过蒸发或电镀等方法填充金属，形成金属电极。
接着是氧化层制备。
氧化层用于保护CCD器件和电极。
通常使用热氧化或化学气相沉积来制备氧化层。
热氧化是将硅样品加热到一定温度，使氧气与硅发生反应生成氧化硅。
化学气相沉积是通过将气体反应在硅表面，生成氧化硅。
最后是封装与测试。
在封装过程中，将CCD芯片封装在封装材料中，以保护其免受环境影响，并提供适当的电路连接。
ccd工作过程
ccd工作过程
CCD（Charge-Coupled Device）是一种将光信号转换成电信号的器件，在图像采集领域常用于数字摄像机和数字相机中。
CCD工作过程主要包括以下步骤：
1. 光信号转换：CCD感光元件由许多光敏单元组成，当光线照射到感光单元上时，光能被转换成电荷。
2. 电荷积累：在一定时间内，CCD感光单元会积累一定数量的电荷，其数量与光线强度成正比。
3. 电荷传输：经过积累后，感光单元中的电荷被传输到垂直输出寄存器（Vertical Output Register，VOR）中，VOR将电荷进行行序列整理。
4. 行读出：垂直输出寄存器按照行的顺序将电荷送入水平移位寄存器（Horizontal Shift Register，HSR），HSR将电荷进行列序列整理。
5. 列读出：水平移位寄存器将电荷进行一列一列的输出，传输到模数转换器（ADC）进行数字化处理。
6. 输出图像：经过ADC的处理后，数字信号可被处理器进一步处理，最终生成图像。
值得注意的是，CCD工作过程中需注意噪声的影响。
由于电子元件本身及外部环境的各种噪声源，如暗电流、暗噪声等，可能会导致图像质量下降。
因此，在应用CCD进行图像采集时，需要进行适当的噪声处理。
05-CCD图像传感器基本工作原理
中国科学院长春光学精密机械与物理研究所
电荷的收集
光子入射到CCD中产生电子空穴对， 电子向器件中 电势最高的地区聚集，并在那里形成电荷包。每个电荷包 对应一个像元。
入射的光子
电荷收集 的效率与 电势的分 布、复合 寿命和扩 散长度有 关。
电荷包
像元边界
n-型硅 p-型硅
电极结构 SiO2 绝缘层
像元边界
表面势表征了耗尽区的深度，与栅极电压和氧化层厚 度有关
势阱：由表面势产生的阱
不同氧化层厚度
状空间。有的定义为：存 储电荷的电势分布状态。
电极上的电压越大，势阱 越深，可存储的电荷量越 多，也就代表了CCD器件 具有电荷存储功能。
不存在反型层电荷时
理论分析参见半导体物理
栅极电压不变时，表面势与反型层电荷密度的关系：
处于低电位，形成了势
电势
垒，并确定了这个像元
的边界。像元水平方向
势能
上的边界由沟阻确定。
中国科学院长春光学精密机械与物理研究所
电荷的收集 MOS 电容器
CCD曝光时，产生 光生电荷，光生电荷在 势阱里收集。随着电荷 的增加，电势将逐渐变 低，势阱被逐渐填满， 不再能收集电荷，达到 饱和。
势阱能容纳的最多
扩散产生了内部电场，在n-型层内电势达到最大。
电势
n p
这种‘埋沟’结构的优点 是能使光生电荷离开 CCD 表面，因为在CCD 表面缺欠多，光生电荷会 被俘获。这种结构还可以 降低热噪声（暗电流）。
电子势能最小的地方位 于n-型区内并与硅 - 二 氧化硅 (Si - SiO 2) 的 交界面有一定距离
1、三相电极结构(三相 CCD)
采用对称电极结构，三相 CCD是最简单的电极结构。 因为在某一确定的时刻，对存贮有电荷的电极而言， 两个相邻电极，需要一个被“打”开，另一个保持“关” 闭，以阻止电荷倒流。
ccd 成像原理
ccd 成像原理
CCD（Charge Coupled Device）是一种光电转换器件，常用于
图像传感器中的成像原理。
其成像过程通过以下几个步骤实现：
1. 光子吸收：当光线照射到CCD表面时，它会被相应的像元
吸收。
每个像元由一个光电二极管和一个电容器组成。
2. 光电转换：被吸收的光子激活了光电二极管中的电子，使其获得能量。
这些电子被称为光生电荷。
3. 电荷传输：光生电荷被传送到相应的电容器中，并累积在其中。
电容器的容量决定了能够存储的光生电荷的数量。
4. 电荷读出：通过逐行读取的方式，将每个像元中存储的电荷转化为电压信号。
这些电压信号被放大并转换为数字信号，以供进一步处理和存储。
总的来说，CCD成像原理利用光电二极管将光子转化为电荷，并通过电荷传输和读出步骤将电荷信号转换为数字信号。
这样就达到了将光信息转化为可视化图像的目的。
ccd视觉工作原理
ccd视觉工作原理
CCD视觉的工作原理可以大致分为四个步骤：光电转换、电荷存储、电荷转移和电荷检测。
首先，当光或电注入时，将代表信号的载流子引入势阱。
这是通过在半导体硅片上制有成千上万个光敏元实现的，这些光敏元能产生与照在它上面的光强成正比的电荷。
其次，利用时钟脉冲的规律变化，使电极下的势阱作相应变化。
这样，代表输入信号的载流子在半导体表面作定向运动，实现了电荷的转移。
然后，通过对电荷的收集和放大，将信号取出。
这个过程是在电荷存储和转移之后进行的，它使得信号能够被有效地读取和处理。
最后，通过CCD图像拾取设备将捕获的对象转换为图像信号，然后将其发送到专用图像处理系统。
根据像素分布和亮度、色彩等信息，将这些信号转换为数字信号。
然后，图像系统对这些信号执行各种操作以提取目标的特征（例如面积、数量、位置、长度等），然后根据预设的允许范围和其他条件（例如尺寸、角度、数量、合格/不合格、有/无等），实现自动识别功能。
这就是CCD视觉的工作原理，它在工业检测和识别领域有广泛的应用，特别是在提高生产的灵活性和自动化程度方面发挥着不可估量的价值。
如需更多信息，建议阅读计算机视觉相关专业书籍或请教该领域专家。
CCD工作原理(有图片)
光学系统
CCD
图像处理
CCD的最基本单元
MOS电容器是构成CCD
金属电极
氧化物
的最基本单元是，它是
金属—氧化物—半导体 （MOS）器件中结构最 为简单的。
半导体
MOS电容器
CCD 工 作 过 程 的 第 一 步 是 电 荷 的 产 生 。 CCD 可以将入射光信号转换为电荷输出，依据 的是半导体的内光电效应（也就是光生伏特效 应）。
信号电荷的产生（示意图）
金属电极 氧化物
eeee-
ee-
e-
半导体
光生电子
入射光
MOS电容器
2、信号电荷的存储
CCD工作过程的第二步是信号电荷的收集， 就是将入射光子激励出的电荷收集起来成为信 号电荷包的过程。
信号电荷的存储（示意图）
UG < Uth 时
+UG
UG > Uth 时
+UG
ee-
e-
电 荷 耦 合 器 件 (ChargeCoupledDevices, 简 称 CCD) 是 贝 尔 实 验 室 的 W.S.Boyle 和 G.E.Smith 于
1970年发明的,由于它有光电转换、信 Nhomakorabea存储、延
时和将电信号按顺序传送等功能,且集成度高、功
耗低 , 因此随后得到飞速发展 , 是图像采集及数字
e- e- e- ee-
eee- 势阱 eee-
e-
势阱
+Uth
+Uth
e-
入射光
MOS电容 器
入射光
MOS电容 器
ccd视觉定位系统的原理与应用
ccd视觉定位系统的原理与应用1. 引言CCD（Charged Coupled Device）是一种常用的图像传感器，具有高灵敏度、低噪声等特点，被广泛应用于视觉定位系统中。
本文将介绍CCD视觉定位系统的工作原理与应用。
2. CCD视觉定位系统的工作原理CCD视觉定位系统是利用CCD图像传感器实时捕获并处理图像信息来实现目标定位的一种技术。
其工作原理如下：•步骤1：光学成像–CCD视觉定位系统中的光学成像是通过透镜来实现的。
当目标物体进入CCD视野范围内时，光线经过透镜聚焦在CCD图像传感器上。
•步骤2：图像捕获–CCD图像传感器会将光线转换为电子信号，并将其分割成像素阵列。
每个像素都对应图像中的一个点，这些点的排列构成了CCD图像传感器的输出。
•步骤3：图像处理–CCD视觉定位系统会对捕获到的图像进行处理，包括去噪、增强对比度等操作，以提取出目标对象的特征。
•步骤4：目标定位–定位算法会根据目标对象的特征，通过对图像进行分析和匹配，确定目标对象的位置。
常用的定位算法包括边缘检测、模板匹配等。
•步骤5：输出结果–CCD视觉定位系统会将目标对象的位置信息输出给其他系统进行处理，如机器人控制系统、自动化生产系统等。
3. CCD视觉定位系统的应用CCD视觉定位系统在工业、医疗等领域具有广泛的应用。
以下列举几个典型的应用场景：• 3.1 工业自动化–在工业自动化中，CCD视觉定位系统可以用于定位和识别产品、零件等。
例如，在装配线上，CCD视觉定位系统可以精确定位零件并实时监测装配精度。
• 3.2 机器人导航–CCD视觉定位系统可以为机器人提供实时的环境感知能力，实现自主导航和定位。
机器人可以利用CCD视觉定位系统获取周围环境的图像信息，并根据目标位置实施运动控制。
• 3.3 医学影像–在医学影像领域，CCD视觉定位系统可以用于医学图像的采集和分析。
例如，在X光影像中，CCD视觉定位系统可以识别和定位患者的骨骼结构，辅助医生进行诊断和治疗。
