电网电压等级之确定
国内电网电压等级划分
国内电网电压等级划分局民用电是220V，工业用电是380V，为什么同样是变电站出来的电，到了用户端就不同呢？高压与低压有什么不同呢？工业用电与居民用电工业用电其实就是我们经常提到的三相交流电（由三个频率相同、电势振幅相等、相位差互差 120 °角的交流电路组成的电力系统），而民用电采用的是单相220V对居民供电。
三相交流电可以使电机转动，当三相交流电流通入三相定子绕组后，在定子腔内便产生一个旋转磁场。
转动前静止不动的转子导体在旋转磁场作用下，相当于转子导体相对地切割磁场的磁力线，从而在转子导体中产生了感应电流(电磁感应原理)。
这些带感应电流的转子导体在磁场中便会发生运动，因此工业用电都是三相交流电。
民用电的火线与零线之间电压为220V ，工业用电则是各相线间电压380V ，相地之间电压220V。
民用电其实就是三相之中的一相。
电厂到居民变电站都是3相5线，变电站的作用之一就是把电分成很多个1相3线给居民使用。
高压与低压的分界线根据GB/T 2900.50-2008中定义2.1规定，高[电]压通常指高于1000V（不含）的电压等级，低[电]压指用于配电的交流电力系统中1000V及以下的电压等级；国际上公认的高低压电器的分界线交流电压则是1000V（直流则为1500V）。
在工业上也有另外一种说法，电压为380V或以上的称之为高压电，因此我们习惯上所说的220V、380V都是低压，高于这个电压都是高压；再之前的电业规程中规定分界线为250V，虽然新的《电业安全工作规程》已经出台，但很多地方执行的还是以前的标准。
高压电器的通俗分类1、所谓的高压、超高压、特高压并无本质区别（随着电压增高，绝缘要求、安全要求会有不同），只是人们的叫法不同而已，其分界线也是约定俗成，并无明确规定。
2、电网就是指整个供配电系统，包括发电厂，变电站，线路，用电侧。
3、出于保护设备的正常运转的目的，电网的标称电压要低于设备上的额定低压，就是说12KV的用电设备（或开关）要用于10KV的电网，40.5KV的用电设备（或开关）要用于35KV的电网。
电网规划中电压等级的选择与确定
（ ｈｎｉ ｇＰ ｗ ｒ ｕ ｐｙＣ ｍ ａ ｙＺ ｅｊ ｇ２ ２０ ， ｈｎ ） Ｚ ｅｊ ｎ ｏ ｅ ｐ ｌ ｏ ｐ ｎ ， ｈｎｉ １０ １Ｃ ｉ ａ Ｓ ｎ ａ ａ
ＡｂｔａｔＴ ｅｐｐ ｒｎｒｄ ｃｓｈ ｉ ａ ｏ ｆ ｕ ｓｒｃ ：ｈ ａｅ ｔ ｕ ｅ ｅｓｕ ｔ ｎｏ ｍｍｅ ｏ ｒ ｏ ｓｍｐｉｎｉ Ｚ ｅｊ ｇａｅ ０ ５ ｉｄ ｓｒ ｅ ｅ ｉｏ ｔ ｔｉ ｓ ｒ ｗｅ ｎｕ ｔ ｈ ｎｉ ｒａｉ ２ ０ ． ｔ ｅｃ ｂ ｓ ｈ ｐ ｃ ｏ ｎ ｎ ａ ｎ ｉ ｔ
第 ４区 间为 ２ ５℃ 以上 ： 度 升 高 １℃ ． 调 负 温 空
助； 进一 步 了解 温 度对 空调 负荷 的灵敏 关 系 。 利 于 有
荷增 长 ３ ， ＯＭｗ 空调 负荷增 长率 为 ２ ． 。 Ｏ３
搞好 负荷 预测 工作 。
参考 文献 ：
［］朱 斌 ， 扬 ， 一丹 ， 江 苏省 ２ ０ １ 李 刘 等． ０ ３年夏 季气温 对电力 负 荷 的影 响 ［ ． 电机工程 ，０ ３ ２ （ ） １— ４ Ｊ 江苏 ］ ２ ０ ， ３ ２ ：２ １ ． ［］牛 东晓 ， ２ 曹树 华 ， 磊 ， 赵 电力 负荷 预测 技术 及其 应用 ［ ． Ｍ］北
收 稿 日期 ：０ ５ ２—２ 修 回 日期 ： ０ ６— 一ｌ ２ ０ 一ｌ ２； ２ ０ ０１ ２
问题 。 理论 上存 在 可行性 ， 如增 加 了 ｌＯ Ｖ绕 组 ， １ｋ 可
直供 ｌ０ｋ 负荷 。 １ Ｖ 减少 ２ ０ｋ 变 电所 布点 。 免 重 ２ Ｖ 避
复 降压 。 能降耗 。 约 电 网工程 投 资 。但 是将 增加 节 节
（ ． 大学 电气 工程 系 ， １ 东南 江苏 南 京 ２ ０ ９ ； ． 州供 电公 司 ， １０ ６ ２泰 江苏 泰州 ２ ５ ０ ； ２ ３ ０ ３江 苏省 电力试 验研 究 院有 限公 司 。 苏 南京 ２ ０ ３ ） ． 江 １０６
电压等级的确定
一、电网电压等级的确定,是与供电方式,供电负荷,供电距离等因素有关的. 有关资料提供了供电电压与输送容量的关系:①当负荷为 2000KW 时,供电电压易选 6KV,输送距离在 3-10 公里;②当负荷为 3000KW-5000KW 时,供电电压易选 10KV,输送距离在 5-15 公里;③当负荷为 2000KW-10000KW 时,供电电压易选 35KV,输送距离在 20-50 公里;④当负荷为10000KW-50000KW 时, 供电电压易选110KV, 输送距离在50-150 公里;⑤当负荷为50000KW-200000KW 时,供电电压易选220KV,输送距离在150-300 公里;⑥当负荷为 200000KW 以上时,供电电压易选 500KV,输送距离在 300 公里以上.但近年来,随着电气设备的进步及电力技术的发展,输送容量及距离有了很大进步.电力系统电压等级与变电站种类电力系统电压等级有220/380V(0.4 kV),3 kV,6 kV,10 kV,20 kV,35 kV, 66 kV,110 kV,220 kV,330 kV,500 kV.随着电机制造工艺的提高,10 kV 电动机已批量生产,所以 3 kV,6 kV 已较少使用,20 kV,66 kV 也很少使用. 供电系统以 10 kV,35 kV 为主.输配电系统以110 kV 以上为主.发电厂发电机有 6 kV 与10 kV 两种,现在以10 kV 为主,用户均为220/380V(0.4 kV)低压系统.根据《城市电力网规定设计规则》规定:输电网为 500 kV,330 kV,220 kV, 110kV,高压配电网为 110kV,66kV,中压配电网为 20kV,10kV,6 kV,低压配电网为0.4 kV(220V/380V).发电厂发出 6 kV 或 10 kV 电,除发电厂自己用(厂用电)之外,也可以用 10 kV 电压送给发电厂附近用户,10 kV供电范围为 10Km,35 kV为20—50Km,66 kV 为30—100Km,110 kV为50—150Km,220 kV 为100—300Km,330 kV为200—600Km,500 kV为150—850Km.二、变配电站种类电力系统各种电压等级均通过电力变压器来转换,电压升高为升压变压器(变电站为升压站),电压降低为降压变压器(变电站为降压站).一种电压变为另一种电压的选用两个线圈(绕组)的双圈变压器,一种电压变为两种电压的选用三个线圈(绕组)的三圈变压器.变电站除升压与降压之分外,还以规模大小分为枢纽站,区域站与终端站.枢纽站电压等级一般为三个(三圈变压器),550kV /220kV /110kV.区域站一般也有三个电压等级(三圈变压器),220 kV /110kV /35kV 或 110kV /35kV /10kV. 终端站一般直接接到用户,大多数为两个电压等级(两圈变压器)110kV /10 kV 或 35 kV /10 kV.用户本身的变电站一般只有两个电压等级(双圈变压器)110 kV /10kV,35kV /0.4kV,10kV /0.4kV,其中以 10kV /0.4kV 为最多.三、变电站一次回路接线方案1、一次接线种类变电站一次回路接线是指输电线路进入变电站之后,所有电力设备(变压器及进出线开关等)的相互连接方式.其接线方案有:线路变压器组,桥形接线,单母线,单母线分段,双母线,双母线分段,环网供电等.2、线路变压器组变电站只有一路进线与一台变压器, 而且再无发展的情况下采用线路变压器组接线.3、桥形接线有两路进线,两台变压器,而且再没有发展的情况下,采用桥形接线.针对变压器,联络断路器在两个进线断路器之内为内桥接线,联络断路器在两个进线断路器之外为外桥接线.4、单母线变电站进出线较多时, 采用单母线, 有两路进线时, 一般一路供电, 一路备用 (不同时供电),二者可设备用电源互自投,多路出线均由一段母线引出.5、单母线分段有两路以上进线, 多路出线时, 选用单母线分段, 两路进线分别接到两段母线上, 两段母线用母联开关连接起来.出线分别接到两段母线上. 单母线分段运行方式比较多. 一般为一路主供, 一路备用 (不合闸) 母联合上,当主供断电时,备用合上,主供,备用与母联互锁.备用电源容量较小时,备用电源合上后,要断开一些出线.这是比较常用的一种运行方式. 对于特别重要的负荷,两路进线均为主供,母联开关断开,当一路进线断电时, 母联合上,来电后断开母联再合上进线开关. 单母线分段也有利于变电站内部检修,检修时可以停掉一段母线,如果是单母线不分段,检修时就要全站停电,利用旁路母线可以不停电,旁路母线只用于电力系统变电站.6、双母线双母线主要用于发电厂及大型变电站, 每路线路都由一个断路器经过两个隔离开关分别接到两条母线上,这样在母线检修时,就可以利用隔离开关将线路倒在一条件母线上.双母线也有分段与不分段两种,双母线分段再加旁路断路器,接线方式复杂,但检修就非常方便了,停电范围可减少.四、变配电站二次回路1、二次回路种类变配电站二次回路包括:测量,保护,控制与信号回路部分.测量回路包括:计量测量与保护测量.控制回路包括:就地手动合分闸,防跳联锁,试验,互投联锁,保护跳闸以及合分闸执行部分.信号回路包括开关运行状态信号,事故跳闸信号与事故预告信号.2、测量回路测量回路分为电流回路与电压回路. 电流回路各种设备串联于电流互感器二次侧 (5A),电流互感器是将原边负荷电流统一变为 5A 测量电流.计量与保护分别用各自的互感器(计量用互感器精度要求高),计量测量串接于电流表以及电度表,功率表与功率因数表电流端子.保护测量串接于保护继电器的电流端子.微机保护一般将计量及保护集中于一体,分别有计量电流端子与保护电流端子. 电压测量回路,220/380V 低压系统直接接 220V 或 380V,3KV 以上高压系统全部经过电压互感器将各种等级的高电压变为统一的 100V 电压, 电压表以及电度表, 功率表与功率因数表的电压线圈经其端子并接在 100V 电压母线上.微机保护单元计量电压与保护电压统一为一种电压端子.3、控制回路①合分闸回路合分闸通过合分闸转换开关进行操作, 常规保护为提示操作人员及事故跳闸报警需要,转换开关选用预合-合闸-合后及预分-分闸-分后的多档转换开关.以使利用不对应接线进行合分闸提示与事故跳闸报警,国家已有标准图设计.采用微机保护以后,要进行远分合闸操作后,还要到就地进行转换开关对位操作,这就失去了远分操作的意义,所以应取消不对应接线,选用中间自复位的只有合闸与分闸的三档转换开关.②防跳回路当合闸回路出现故障时进行分闸,或短路事故未排除,又进行合闸(误操作),这时就会出现断路器反复合分闸,不仅容易引起或扩大事故,还会引起设备损坏或人身事故,所以高压开关控制回路应设计防跳.防跳一般选用电流启动,电压保持的双线圈继电器.电流线圈串接于分闸回路作为启动线圈.电压线圈接于合闸回路,作为保持线圈,当分闸时,电流线圈经分闸回路起动.如果合闸回路有故障,或处于手动合闸位置,电压线圈起启动并通过其常开接点自保持,其常闭接点马上断开合闸回路,保证断路器在分闸过程中不能马上再合闸.防跳继电器的电流回路还可以通过其常开接点将电流线圈自保持, 这样可以减轻保护继电器的出口接点断开负荷,也减少了保护继电器的保持时间要求. 有些微机保护装置自己已具有防跳功能,这样就可以不再设计防跳回路.断路器操作机构选用弹簧储能时, 如果选用储能后可以进行一次合闸与分闸的弹簧储能操作机构(也有用于重合闸的储能后可以进行二次合闸与分闸的弹簧储能操作机构),因为储能一般都要求 10 秒左右,当储能开关经常处于断开位置时,储一次能,合完之后,将储能开关再处于断开位置,可以跳一次闸;跳闸之后,要手动储能之后才能进行合闸,此时,也可以不再设计防跳回路.③试验与互投联锁与控制对于手车开关柜,手车推出后要进行断路器合分闸试验,应设计合分闸试验按钮.进线与母联断路,一般应根据要求进行互投联锁或控制.④保护跳闸保护跳闸出口经过连接片接于跳闸回路,连接片用于保护调试,或运行过程中解除某些保护功能.⑤合分闸回路合分闸回路为经合分闸母线为操作机构提供电源,以及其控制回路,一般都应单独画出.4、信号回路①开关运行状态信号由合闸与分闸指示两个装于开关柜上的信号灯组成:经过操作转换开关不对应接线后接到正电源上.采用微机保护后,转换开关取消了不对应接线,所以信号灯正极可以直接接到正电源上.②事故信号有事故跳闸与事故预告两种信号,事故跳闸报警也要通过转化开关不对应后,接到事故跳闸信号母线上,再引到中央信号系统.事故预告信号通过信号继电器接点引到中央信号系统.采用微机保护后,将断路器操作机构辅助接点与信号继电器的接点分别接到微机保护单元的开关量输入端子, 需要有中央信号系统时,如果微机保护单元可以提供事故跳闸与事故预告输出接点,可将其引到中央信号系统.否则,应利用信号继电器的另一对接点引到中央信号系统.③中央信号系统为安装于值班室内的集中报警系统,由事故跳闸与事故预告两套声光报警组成,光报警用光字牌,不用信号灯,光字牌分集中与分散两种. 采用变电站综合自动化系统后,可以不再设计中央信号系统,或将其简化,只设计集中报警作为计算机报警的后备报警.五、变配电站继电保护1、变配电站继电保护的作用变配电站继电保护能够在变配电站运行过程中发生故障(三相短路,两相短路,单相接地等)和出现不正常现象时(过负荷,过电压,低电压,低周波,瓦斯,超温,控制与测量回路断线等),迅速有选择性发出跳闸命令将故障切除或发出报警,从而减少故障造成的停电范围和电气设备的损坏程度,保证电力系统稳定运行.2、变配电站继电保护的基本工作原理变配电站继电保护是根据变配电站运行过程中发生故障时出现的电流增加,电压升高或降低,频率降低,出现瓦斯,温度升高等现象超过继电保护的整定值(给定值)或超限值后,在整定时间内,有选择的发出跳闸命令或报警信号.根据电流值来进行选择性跳闸的为反时限,电流值越大,跳闸越快.根据时间来进行选择性跳闸的称为定时限保护,定时限在故障电流超过整定值后,经过时间定值给定的时间后才出现跳闸命令.瓦斯与温度等为非电量保护. 可靠系数为一个经验数据,计算继电器保护动作值时,要将计算结果再乘以可靠系数,以保证继电保护动作的准确与可靠,其范围为 1.3~1.5. 发生故障时的最小值与保护的动作值之比为继电保护的灵敏系数,一般为 1.2~2, 应根据设计规范要进行选择.3、变配电站继电保护按保护性质分类4、变电站继电保护按被保护对象分类：①发电机保护发电机保护有定子绕组相间短路,定子绕组接地,定子绕组匝间短路,发电机外部短路, 对称过负荷, 定子绕组过电压, 励磁回路一点及两点接地, 失磁故障等. 出口方式为停机,解列,缩小故障影响范围和发出信号.②电力变压器保护电力变压器保护有绕组及其引出线相间短路,中性点直接接地侧单相短路,绕组匝间短路,外部短路引起的过电流,中性点直接接地电力网中外部接地短路引起的过电流及中性点过电压,过负荷,油面降低,变压器温度升高,油箱压力升高或冷却系统故障.③线路保护线路保护根据电压等级不同,电网中性点接地方式不同,输电线路以及电缆或架空线长度不同,分别有:相间短路,单相接地短路,单相接地,过负荷等.④母线保护发电厂和重要变电所的母线应装设专用母线保护⑤电力电容器保护电力电容器有电容器内部故障及其引出线短路, 电容器组合组和断路器之间连接线短路,电容器组中某一故障电容切除后引起的过电压,电容器组过电压,所连接的母线失压.⑥高压电动机保护高压电动机有定子绕组相间短路,定子绕组单相接地,定子绕组过负荷,定子绕组低电压, 同步电动机失步, 同步电动机失磁, 同步电动机出现非同步冲击电流.六、微机保护装置1、微机保护的优点①可靠性高:一种微机保护单元可以完成多种保护与监测功能.代替了多种保护继电器和测量仪表,简化了开关柜与控制屏的接线,从而减少了相关设备的故障环节,提高了可靠性.微机保护单元采用高集成度的芯片,软件有自动检测与自动纠错功能,也有提高了保护的可靠性.②精度高,速度快,功能多.测量部分数字化大大提高其精度.CPU 速度提高可以使各种事件以 m s 来计时,软件功能的提高可以通过各种复杂的算法完成多种保护功能.③灵活性大,通过软件可以很方便的改变保护与控制特性,利用逻辑判断实现各种互锁,一种类型硬件利用不同软件,可构成不同类型的保护.④维护调试方便,硬件种类少,线路统一,外部接线简单,大大减少了维护工作量, 保护调试与整定利用输入按键或上方计算机下传来进行, 调试简单方便.⑤经济性好,性能价格比高,由于微机保护的多功能性,使变配电站测量, 控制与保护部分的综合造价降低.高可靠性与高速度,可以减少停电时间,节省人力,提高了经济效益.2、微机保护装置的特点微机保护装置除了具有上述微机保护的优点之外, 与同类产品比较具有以下特点:①品种齐全:微机保护装置,品种特别齐全,可以满足各种类型变配电站的各种设备的各种保护要求,这就给变配电站设计及计算机联网提供了很大方便.②硬件采用最新的芯片提高了技术上的先进性,CPU 采用 80C196KB,测量为14 位 A/D 转换,模拟量输入回路多达 24 路,采到的数据用 DSP 信号处理芯片进行处理,利用高速傅氏变换,得到基波到 8 次的谐波,特殊的软件自动校正,确保了测量的高精度.利用双口 RAM 与 CPU 变换数据,就构成一个多 CPU 系统,通信采用 CAN 总线.具有通信速率高(可达 100MHZ,一般运行在 80 或 60MHZ)抗干扰能力强等特点. 通过键盘与液晶显示单元可以方便的进行现场观察与各种保护方式与保护参数的设定.③硬件设计在供电电源,模拟量输入,开关量输入与输出,通信接口等采用了特殊的隔离与抗干扰措施,抗干扰能力强,除集中组屏外,可以直接安装于开关柜上.④软件功能丰富,除完成各种测量与保护功能外,通过与上位处理计算机配合,可以完成故障录波(1秒高速故障记录与 9 秒故障动态记录),谐波分析与小电流接地选线等功能.⑤可选用 RS232 和 CAN 通信方式,支持多种远动传输规约,方便与各种计算机管理系统联网.⑥采用宽温带背景240×128 大屏幕 LCD 液晶显示器,操作方便,显示美观.⑦集成度高,体积小,重量轻,便于集中组屏安装和分散安装于开关柜上.3、微机保护装置的使用范围①中小型发电厂及其升压变电站. ②110 kV /35 kV /10 kV 区域变电站. ③城市 10 kV 电网 10 kV 开闭所④用户 110 kV /10kV 或 35kV /10kV 总降压站.⑤用户 10kV 变配电站4、微机保护装置的种类①微机保护装置共有四大类.②线路保护装置微机线路保护装置微机电容保护装置微机方向线路保护装置微机零序距离线路保护装置微机横差电流方向线路保护装置③主设备保护装置微机双绕组变压器差动保护装置微机三绕组变压器差动保护装置微机变压器后备保护装置微机发电机差动保护装置微机发电机后备保护装置微机发电机后备保护装置微机电动机差动保护装置微机电动机保护装置微机厂(站)用变保护装置④测控装置微机遥测遥控装置微机遥信遥控装置微机遥调装置微机自动准同期装置微机备自投装置微机 PT 切换装置微机脉冲电度测量装置微机多功能变送测量装置微机解列装置 (5)管理装置单元通信单元管理单元双机管理单元⑤微机保护装置功能微机保护装置的通用技术要求和指标(工作环境,电源,技术参数,装置结构) 以及主要功能(保护性能指标,主要保护功能,保护原理,定值与参数设定,以及外部接线端子与二次图)详见相关产品说明书.七、 220/380V 低压配电系统微机监控系统1、220/380V 低压配电系统特点(1)应用范围广,现在工业与民用用电除矿井,医疗,危险品库等外,均为220/380V,所以应用范围非常广泛.(2)低压配电系统一般均为 TN—S,或 TN—C—S 系统.TN—C 系统为三个相线 (A,B,C)与一个中性线(N),N 线在变压器中性点接地或在建筑物进户处重复接地.输电线为四根线,电缆为四芯,没有保护地线(PE),少一根线.设备外壳,金属导电部分保护接地接在中性线(N)上,称为接零系统,接零系统安全性较差,对电子设备干扰大,设计规范已规定不再采用. TN—S 系统为三个相线,一个中性线(N)与一个保护地线(PE).N 线与 PE 线在变压器中性点集中接地或在建筑物进户线处重复接地.输电线为五根,电缆为五芯.中性线(N)与保护地线(PE)在接地点处连接在一起后,再不能有任何连接,因此中性线(N)也必须用绝缘线.中性线(N)引出后如果不用绝缘对地绝缘,或引出后又与保护地线有连接,虽然用了五根线,也为 TN—C 系统,这一点应特别引起注意.TN—S 或 TN—C—S 系统安全性好,对电子设备干扰小,可以共用接地线(CPE),,采用等电位连接后安全性更好,干扰更小.所以设计规范规定除特殊场所外,均采用 TN—S 或 TN—C—S 系统.(3)220/380V 低压配电系统的保护现在仍采用低压断路器或熔断器.所以220/380V 只有监控没有保护.监控包括电流,电压,电度,频率,功率,功率因数,温度等测量(遥测),开关运行状态,事故跳闸,报警与事故预告(过负荷,超温等)报警(遥信)与电动开关远方合分闸操作(遥控)等三个内容(简称三遥),而没有保护.(4)220/380V 低压配电系统一次回路一般均为单母线或单母线分段,两台以上变压器均为单母线分段,有几台变压器就分几段,这是因为用户变电站变压器一般不采用并列运行,这是为了减小短路电流,降低短路容量,否则,低压断路器的断开容量就要加大.(5) 220/380V 低压配电系统进线, 母联, 大负荷出线与低压联络线因容量较大, 一般一路(1 个断路器)占用一个低压柜.根据供电负荷电流大小不同,一个低压开关柜内有两路出线(安装两个断路器),四路出线(安装四个断路器),以及五,六,八与十路出线,不象高压配电系统一个断路器占用一个开关柜.因此低压监控单元就要有用于一路,两路或多路之分,设计时要根据每个低压开关的出线回路数与低压监控单元的规格来进行设计.(6)低压断路器除手动操作外,还可以选用电动操作.大容量低压断路器一般均有手动与电动操作, 设计时应选用带遥控的低压监控单元, 小容量低压断路器, 设计时,大多数都选用只有手动操作的断路器,这样低压监控单元的遥控出口就可以不接线,或选用不带遥控的低压监控单元.2、220/380V 低压配电系统微机监控系统的设计(1)220/380V 低压配电系统微机监控系统首先根据一次系统及用户要求进行遥测,遥信及遥控设计.(2)测量回路设计 A 测量部分的二次接线与高压一样,电流回路串联于电压互感器二次回路,电压回路并联于电压测量回路.由于 220/380V 低压配电系统没有电压互感器,电压测量可以直接接到 220/380V 母线上,和电度表电压回路一样一般可以不加熔断器保护,但柜内接线应尽量短,有条件时最好加熔断器保护,以便于检修. B 电度测量可选用自带电源有脉冲输出的脉冲电度表, 对于有计算功率与电度功能的低压监控单元,只作为内部计费时,可以不再选用脉冲电度表. C 选用有显示功能的低压监控单元,可以不再设计电流,电压表,选用不带显示功能的低压监控单元时还应设计电流或电压表,不应两种都设计.(3)信号回路设计设计时, 低压断路器要增加一对常开接点接到低压监控单元开关状态输入端子上. 有事故跳闸报警输出接点的,再将其接到低压监控单元事故预告端子上.(4)遥控回路设计低压监控系统的遥控设计比较简单, 电动操作的低压断路器都有一对合分闸按钮, 只要将低压监控单元合分闸输出端子分别并在合分闸按钮上即可,必要时,可设计一个就地与遥控操作转换开关,防止就地检修开关时,遥控操作引起事故.(5)供电电源与通信电缆设计低压监控单元电源为交流 220V 供电,耗电量一般只有几瓦,设计时将其电源由端子上引到一个 220V/5A 两极低压断路器上,再引到开关柜端子上,然后统一用 KVV—3×1.0 电缆集中引到低压柜一路小容量出线上. 需要时可加一个 UPS 电源. 通信电缆一般距离不超过 200 米可选用KVV—3×1.0 普通屏蔽控制电缆,超过200米时应选用屏蔽双绞线(最好选带护套型)或计算机用通信电缆.八、变配电站综合自动化系统1、系统组成高压采用微机保护,低压采用监控单元,再用通信电缆将其与计算机联网之后就可以组成一个现代化变配电站管理系统——变配电站综合自动化系统.2、变配电站综合自动化系统设计内容A 高压微机保护单元(组屏或安装在开关柜上)选型及二次图设计.B 低压微机监控单元(安装在开关柜上)选型及二次图设计.C 管理计算机(放在值班室,无人值班时可放在动力调度室)选型.D 模拟盘(放在值班室或调度室)设计.E 上位机(与工厂计算机或电力部门调度联网)联网方案设计.F 通信电缆设计(包括管理计算机与上位机).3、管理计算机管理计算机可根据系统要求进行配置.4、模拟盘用户要求有模拟盘时, 可以设计模拟盘, 小系统可以用挂墙式, 大系统用落地式, 模拟盘尺寸根据供电系统一次图及值班室面积来决定. 模拟盘采用专用控制单元, 将其通信电缆引到管理计算机处.模拟盘还需要一路交流220V 电源,容量只有几十瓦,设计时应与管理计算机电源一起考虑.5、变配电站综合自动化系统主要功能变配电站综合自动化系统的管理计算机通过通信电缆与安装在现场的所有微机保护与监控单元进行信息交换. 管理计算机可以向下发送遥控操作命令与有关参数修改,随时接受微机保护与监控单元传上来的遥测,遥信与事故信息.管理计算机就可通过对信息的处理,进行存盘保存,通过记录打印与画面显示,还可以对系统的运行情况进行分析,通过遥信可以随时发现与处理事故,减少事故停电时间,通过遥控可以合理调配负荷,实现优化运行,从而为实现现代化管理提供了必须的条件. 管理计算机软件要标准化,操作要简单方便,人机界面好,组态方便,用户使用与二次开发简单,容易掌握.。
电网规划中电压等级的选择与确定
Ⅳ：
墨
ｒ、 １
△ ％） Ｐ（
式 中 ： Ｐ为每公 里 电力损 失 的相对 值 ， ； 为线 路 △ 的额定 电压 ，Ｖ； ｋ Ｌ为线路 长度 ，ｍ。 ｋ 送 电线 路 的 电力损 失不 宜 超过 ５ ， ％ 由式 （ ） １ 可
形 式 ， 主 要 优点 是 变 电所 接线 简 化 、 其 占地 小 、 资 投 省 ； 点是没有 ３ ｋ 缺 ５ Ｖ绕组 ， 于 ３ ｋ 不便 ５ Ｖ线路接入 。 根 据 以上分 析 ， 如果 在 边 远及 负荷 密度 较 低 且
电压 等级 的建立 、 演变 和 发 展 主要 是 随着 发 电 量 、 电量 的增 长 （ 用 特别 是 单机 容 量 的增 长 ） 及输 电 距 离 的增 加 而 相 应 提 高 。 时 还 受技 术 水 平 、 计 同 设 制造水 平 等限制 。 电压 等级 的确 定直 接影 响 电网发 展 和 国 家建 设 。 选 择 不 当 ， 仅 影 响 电 网结 构 和 若 不 布 局 ． 且 影 响 电器设 备 、 而 电力 设 施 的设 计 与 制 造 及 电力 系统 的运 行 和管 理 ． 同时 决定 电力 系统 的运
摘 要 ： 据 当前 发 电量 厦 用 电量 的 不 断 增 加 ， 根 通过 对 电 网运 行技 术 经 济性 比较 ， 述 了公 用 电 网厦 用 户接 入 电 网 阐 电压 等级 的选 择 与 确 定 。对 ５ ０ Ｖ、２ ｋ ｌ０ Ｖ 等 公 用 电网 变 电 所 变压 器绕 组 电压 等 级 和 用 户接 入 时 电压 等 级 ０ ｋ ２ ０ Ｖ、 １ ｋ 提 出了较 为 完善 的 选 择 原 则 ， 例 说 明 用 户 在 具体 选择 电压 等 级 时 ， 结合 附 近 电 网情 况 进 行 技 术 经 济 比 较 后 论 证 举 需
电力线路电压识别方法
电力线路电压识别方法
电力线路的电压识别方法通常有以下几种：
1. 使用电压测量仪器：通过接入电压表或多功能电表等仪器，对电力线路上的电压进行测量，以确定电压的数值。
这种方法适用于在电力线路上进行实时测量的场景。
2. 标志和标识：在电力线路上设置标志和标识，标明线路的电压等级。
常用的标志有颜色代码标志和标识牌等，不同的颜色或标识形状代表不同的电压等级。
这种方法适用于需要对电力线路进行标识和区分的场景。
3. 参考电压：将已知电压的电力线路与待测电压的电力线路相连接，通过对已知电压进行测量，再将测量结果用于待测电压的计算。
这种方法适用于需要对电力线路进行定期校准或比较的场景。
4. 数据库查询：通过查询电网运营商或相关机构的电力线路数据库，根据线路的类型、位置、安装设备等信息来确定电压等级。
这种方法适用于需要快速获取电力线路电压等级的场景。
需要注意的是，不同国家和地区的电力线路电压标准和识别方法可能有所不同，具体的方法应根据实际情况综合考虑。

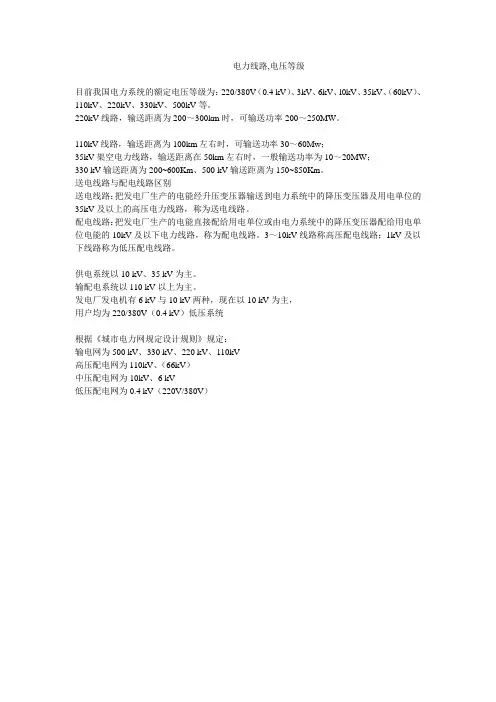

电力线路,电压等级
电力线路,电压等级
目前我国电力系统的额定电压等级为：220/380V（0.4 kV）、3kV、6kV、l0kV、35kV、（60kV）、110kV、220kV、330kV、500kV等。
220kV线路，输送距离为200～300km时，可输送功率200～250MW。
110kV线路，输送距离为100km左右时，可输送功率30～60Mw；
35kV架空电力线路，输送距离在50km左右时，一般输送功率为10～20MW；
330 kV输送距离为200~600Km、500 kV输送距离为150~850Km。
送电线路与配电线路区别
送电线路：把发电厂生产的电能经升压变压器输送到电力系统中的降压变压器及用电单位的35kV及以上的高压电力线路，称为送电线路。
配电线路：把发电厂生产的电能直接配给用电单位或由电力系统中的降压变压器配给用电单位电能的10kV及以下电力线路，称为配电线路。
3～10kV线路称高压配电线路；1kV及以下线路称为低压配电线路。
供电系统以10 kV、35 kV为主。
输配电系统以110 kV以上为主。
发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，
用户均为220/380V（0.4 kV）低压系统
根据《城市电力网规定设计规则》规定：
输电网为500 kV、330 kV、220 kV、110kV
高压配电网为110kV、（66kV）
中压配电网为10kV、6 kV
低压配电网为0.4 kV（220V/380V）。
电力网额定电压等级
电力网额定电压等级我国的〔KV〕：0.22 ,0.38 ,3 ,6 ,10 ,35 ,60 ,110 ,220 , 330 ,500。
习惯上称10KV以下线路为配电线路，35KV、60KV线路为输电线路，110KV、220KV 线路为高压线路，330KV以上线路称为超高压线路。
把60KV以下电网称为地域电网，110KV、220KV电网称为区域电网，330KV以上电网称为超高压电网。
把电力用户从系统所取用的功率称为负荷。
另外，通常把1KV以下的电力设备及装置称为低压设备，1KV以上的设备称为高压设备电力系统电压等级与变电站种类电力系统电压等级有220/380V〔0.4 kV〕，3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。
随着电机制造工艺的提高，10 kV电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV也很少使用。
供电系统以10 kV、35 kV为主。
输配电系统以110 kV以上为主。
发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，用户均为220/380V〔0.4 kV〕低压系统。
根据?城市电力网规定设计规那么?规定：输电网为500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV〔220V/380V〕。
发电厂发出6 kV或10 kV电，除发电厂自己用〔厂用电〕之外，也可以用10 kV电压送给发电厂附近用户，10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV 为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。
2.变配电站种类电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器〔变电站为升压站〕，电压降低为降压变压器〔变电站为降压站〕。
电力网的电压等级和设备的额定电压
电力系要统考的部虑分接变线压如图器所示满，载网络时的额输定出电压的已经二标次明图电中。压还要高于电网额定电压5％，以补偿线
线路首末两端电压的平均值应等于电网额定电压，做为其他电力设备额定电压的依据。
发 年电7月机路8的 日上额 向定 家的电 坝压-电上规海压定，比锦降同屏级，-苏电南故网特电它高压压高要直5％流比。80电0kV网输电额线路定投电入运压行。高10％(如T1)。
项目一 认识电力系统
任务六 新能源发电
额定电压的概念：
电气设备所使用的电压都有规定，一般称为额定电压。额定电压是国家 有关部门根据技术经济比较而规定的标准电压，规定额定电压也是为了使电 力设备能标准化、系列化，便于设备的运行、维护、管理等。电力系统中的 发电机、变压器、线路、用电设备等都有明确的额定电压值，当它们在额定 电压下运行时，其技术与经济性能将达到最好的效果。
(如T1)。
电选气择设 额备定当所电使压变用考的虑压电因器压素都：直有规接定与，一发般称电为机额定相电压连。时(如T1)，其一次绕组的额定电压应与发电
线路首末端电压损耗为10% ；
三相功机率的S和额线电定压U电、线压电相流I的同关，系是即。 高于同级电网额定电压的5％。 当变压器不与发电
若变压器二次侧供电线路较长(如为较大的高压电网)时，则变压器二次侧的额定电压，一方面要考虑补偿变压器满载时内部5％的电压
如果变压器二次侧线路不太长(如为低压电网或直接供电给高/低压用电设备时额定电压)时，则变压器二次侧的额定电压，只需高于电
网这额是定 因电为(压电2的网)二在5％传次，输仅功绕考率虑组时补有的偿电变压额压损器定失内电部的压5％的电压降(如T2)。
电网规划中电压等级的选择与确定
选择 ２２０ ｋＶ 变电所电压等级时， 应根据具体情 况区别对待。在城市中心等 １０ ｋＶ 负荷密集区且没 有 ３５ ｋＶ 负荷的供电区域外， 可选择 ２２０／１１０／１０ ｋＶ 电压等级， 其余应选择 ２２０／１１０／３５ ｋＶ 电压等级， 以 加强公用电网的适应性。 １． ３ １１０ ｋＶ 变电所
送电线路的电力损失不宜超过 ５％ ， 由式（ １） 可
求得各级电压合适的输送距离。
根据以上 ２ 种数据与实际线路传输距离、所需
传输容量相比较， 都可就近选出可以采用的国家标
准电压等级。
２２０／１１０／３５ ｋＶ 电 压 等 级 是 原 来 常 用 的 常 规 绕
组形式， 主要优点是具有 ３５ ｋＶ 绕组， 方便大工业用
收稿日期： ２００５ － １２ － ２２； 修回日期： ２００６ － ０１ － １２
代化建设和地区的经济发展具有重要的现实意义。
１ 公用电网电压等级的选择与确定
１． １ ５００ ｋＶ 变电所 ５００ ｋＶ 变 电 所 变 压 器 绕 组 常 用 电 压 等 级 为
５００／２２０／３５ ｋＶ， 其中 ３５ ｋＶ 为补偿绕组。 ５００ ｋＶ 变 压 器 绕 组 能 否 采 用 ５００／２２０／１１０／３５
ＬＩ Ｍｉｎ， ＺＨＵ Ｗｅｉ－ｃｉ （ Ｚｈｅｎｊｉａｎｇ Ｐｏｗｅｒ Ｓｕｐｐｌｙ Ｃｏｍｐａｎｙ， Ｚｈｅｎｊｉａｎｇ ２１２００１， Ｃｈｉｎａ） Ａｂｓｔｒ ａｃｔ： Ｔｈｅ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｓｉｔｕａｔｉｏｎ ｏｆ ｓｕｍｍｅｒ ｐｏｗｅｒ ｃｏｎｓｕｍｐｔｉｏｎ ｉｎ Ｚｈｅｎｊｉａｎｇ ａｒｅａ ｉｎ ２００５． Ｉｔ ｄｅｓｃｒｉｂｅｓ ｔｈｅ ｓｕｍｍｅｒ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ａｉｒ ｃｏｎｄｉｔｉｏｎｉｎｇ ｌｏａｄｓ ｉｎ Ｚｈｅｎｊｉａｎｇ ｇｒｉｄ， ａｎｄ ａｎａｌｙｓｅｓ ｔｈｅ ｒｅｌａｔｉｏｎｓ ｏｆ ｄａｉｌｙ ｍａｘｉｍｕｍ ａｎｄ ｍｉｎｉｍｕｍ ａｉｒ ｃｏｎｄｉｔｉｏｎｉｎｇ ｌｏａｄｓ ｔｏ ｆａｃｔｏｒｓ ｏｆ ｔｅｍｐｅｒａｔｕｒｅ， ｈｕｍｉｄｉｔｙ ａｎｄ ｃｏｎｓｅｃｕｔｉｖｅ ｈｉｇｈ－ｔｅｍｐｅｒａｔｕｒｅ． Ｍｏｒｅｏｖｅｒ， ｉｔ ｄｉｖｉｄｅｓ ｓｅｎｓｉｔｉｖｅ ｔｅｍｐｅｒａｔｕｒｅ ｒａｎｇｅｓ ｔｈａｔ ａｆｆｅｃｔ ｔｈｅ ｃｈａｎｇｅ ｏｆ ｒｅｇｉｏｎａｌ ａｉｒ ｃｏｎｄｉｔｉｏｎｉｎｇ ｌｏａｄｓ ａｎｄ ｇｅｔｓ ｃｏｎｃｌｕｓｉｏｎｓ ｏｆ ｈｏｗ ｔｈｅ ｔｅｍｐｅｒａｔｕｒｅ ｉｎｆｌｕｅｎｃｅｓ ｔｈｅ ａｉｒ ｃｏｎｄｉｔｉｏｎｉｎｇ ｌｏａｄｓ． Ｔｈｅ ｃｏｎｃｌｕｓｉｏｎ ｓｕｐｐｌｉｅｓ ｐｒａｃｔｉｃａｌ ｒｅｆｅｒｅｎｃｅｓ ｔｏ ｆｕｔｕｒｅ ｌｏａｄ ｆｏｒｅｃａｓｔｉｎｇ ｆｏｒ Ｚｈｅｎｊｉａｎｇ ｇｒｉｄ． Ｋｅｙ ｗｏｒ ｄｓ： ｒｅｇｉｏｎａｌ ｇｒｉｄ； ｓｕｍｍｅｒ； ａｉｒ ｃｏｎｄｉｔｉｏｎｉｎｇ ｌｏａｄ； ｔｅｍｐｅｒａｔｕｒｅ ｓｅｎｓｉｔｉｖｅ ｚｏｎｅ
电压等级划分
输电线路施工－ 电子课件
目前，正加紧实施7个跨省大区电网之间以及大区电网与5个独立省网之间的 互联。 2010年前后，建成以三峡电网为中心连接华中、华东、川渝的中部电网；华 北、东北、西北三个电网互联形成的北部电网；以及云、贵、广西、广东4省区的 南部联合电网。同时，加快北、中、南三大电网之间实现局部互联：华北－华中 加强联网、华中－西北联网、川渝－西北联网、华东－华北联网、川黔联网等跨 区电网工程建设，实现西电东送、南北互供，初步形成全国统一的联合电网的格 局，实现全国范围内的资源优化配置，满足国民经济发展和全面建设小康社会的 要求 。 2020年前后，随着长江和黄河上游以及澜沧江、红水河上一系列大型水电站 的开发，西部和北部大型火电厂和沿海核电站的建设，以及一大批长距离、大容 量输电工程的实施，电网结构进一步加强，真正形成全国统一的联合电网。在全 国统一电网中充分实现西部水电东送，北部火电南送的能源优化配置。此外，北 与俄罗斯、南与泰国之间也可能实现周边电网互联和能源优势互补。
输电线路施工－ 电子课件
中国工业及能源产业分布
——中国电网发展的依据
输电线路施工－ 电子课件
西电东送 北电南济
——中国能源分配战略 中国大部分能源资源分布在西部地区，而东部沿海地区经济发达，电力负 荷增长迅速。开发西部的水电和火电基地，实行“西电东送”是国家的一项长 期战略。“西电东送”分北、中和南三条通道。 北通道，山西、蒙西、陕西、宁夏、豫西火电基地以及黄河上游水电基地 向京津唐电网送电。 中通道，四川金沙江(雅砻江)水电基地连通三峡，最终向上海送电。 南通道，云南、贵州的澜沧江、红水河、乌江水电基地向广西、广东送电 。 随着“西电东送、北电南济”输电大通道的开辟，将加大电力能源的输送 能力并促进中国电网的发展。
我国电力系统额定电压等级
我国电力系统额定电压等级电网电压是有等级的，电网的额定电压等级是根据国民经济发展的需要、技术经济的合理性以及电气设备的制造水平等因素，经全面分析论证，由国家统一制定和颁布的。
我国最高交流电压等级是750KV（兰州---官亭线），其下有500、330、220、110、（60）、35、10KV，380/220V，国家电网公司正在实验1000KV特高压交流输电；我国最高直流电压等级为正负500KV（葛洲坝---上海南桥线、天生桥---广州线、贵州---广东线、三峡---广东线），另有正负50KV（上海---嵊泗群岛线），100KV（宁波---舟山线），南方电网公司将建设正负800KV特高压直流输电线。
目前我国常用的电压等级：220V、380V、6kV、10kV、35kV、110kV、220kV、330kV、500kV。
电力系统一般是由发电厂、输电线路、变电所、配电线路及用电设备构成。
通常将35kV及35kV以上的电压线路称为送电线路。
10kV及其以下的电压线路称为配电线路。
将额定1kV以上电压称为“高电压”，额定电压在1kV以下电压称为“低电压”。
我国规定安全电压为36V、24V、12V三种。
随着电力电子技术的广泛应用与发展，供电系统中增加了大量的非线性负载，特别是静止变流器，从低压小容量家用电器到高压大容量用的工业交直流变换装置，由于静止变流器是以开关方式工作的，会引起电网电流、电压波形发生畸变，引起电网的谐波“污染”。
另外，冲击性、波动性负荷，如电弧炉、大型轧钢机、电力机车等运行中不仅会产生大量的高次谐波，而且使得电压波动、闪变、三相不平衡日趋严重，这些对电网的不利影响不仅会导致供用电设备本身的安全性降低，而且会严重削弱和干扰电网的经济运行，造成对电网的“公害”，为此，国家技术监督局相继颁布了涉及电能质量五个方面的国家标准，即：供电电压允许偏差，供电电压允许波动和闪变，供电三相电压不允许平衡度，公用电网谐波，以及供电频率允许偏差等的指标限制。
供配电系统的电压等级
供配电系统的电压等级1.额定电压等级标准规定三相交流电网和电力设备的额定电压。
①电网额定电压。
电力线路及与之相连变电所汇流母线的额定电压。
②用电设备额定电压。
与同级电网的额定电压相同，实际中用电设备电压允许±5%变动。
③发电机的额定电压。
比同级电网额定电压高5%，电力线路有10%电压损耗，线路末端允许比电网额定电压低5%。
④电力变压器额定电压。
变压器直接与发电机相连时，一次绕组额定电压应与发电机额定电压相同，当变压器不与发电机直接相连，接在线路末端时，变压器一次绕组额定电压应与电设备相同；变压器二次绕组供给较长高压输电线路时，二次绕组额定电压比电网额定电压高10%；供给较短输电线路时，额定电压可相比电网额定电压高5%。
2.电压等级选择输电距离和输电容量一定时，电压等级高线路电流小、线损低，压降小，导线截面积小；线路电压高，绝缘要求高，导线相间距离和对地距离增加，线路成本高，变压器和开关设备投资大。
选择电压等级时应考虑技术经济因素。
根据经验，选择线路电压等级见表3-38。
工矿企业供电电压视用电容量和地区电网而定。
用电量很大的企业，以110kV或220kV供电，中型企业35kV供电，用电量小的企业10kV供电，小用电企业0.38kV低压直接供电。
工矿企业内配电线路分高压和低压配电，前者多为10kV，如工厂6kV高压用电设备较多，可选6kV作配电电压；如不多，可专用的10/6.3kV变压器单独供电。
如厂区范围大，可35kV配电电压到车间，再直接降为低压供给低压用电设备。
企业内低压配电一般为380/220V，采矿、石油和化工企业用660V，煤矿井下用1140V。
目前还没有大规模采用660V电压配电。
我国电力系统额定电压等级
我国电力系统有那些额定电压等级？电力系统元件（设备）的额定电压如何确定？我国最高交流电压等级是750KV（兰州---官亭线），其下有500、330、220、110、（60）、35、10KV，380/220V，国家电网公司正在实验1000KV特高压交流输电；我国最高直流电压等级为正负500KV（葛洲坝---上海南桥线、天生桥---广州线、贵州---广东线、三峡---广东线），另有正负50KV（上海---嵊泗群岛线），100KV （宁波---舟山线），南方电网公司将建设正负800KV特高压直流输电线。
目前我国常用的电压等级：220V、380V、6kV、10kV、35kV、110kV、220kV、330kV、500kV。
电力系统一般是由发电厂、输电线路、变电所、配电线路及用电设备构成。
通常将35kV及35kV以上的电压线路称为送电线路。
10kV及其以下的电压线路称为配电线路。
将额定1kV以上电压称为“高电压”，额定电压在1kV以下电压称为“低电压”。
我国规定安全电压为36V、24V、12V三种。
随着电力电子技术的广泛应用与发展，供电系统中增加了大量的非线性负载，特别是静止变流器，从低压小容量家用电器到高压大容量用的工业交直流变换装置，由于静止变流器是以开关方式工作的，会引起电网电流、电压波形发生畸变，引起电网的谐波“污染”。
另外，冲击性、波动性负荷，如电弧炉、大型轧钢机、电力机车等运行中不仅会产生大量的高次谐波，而且使得电压波动、闪变、三相不平衡日趋严重，这些对电网的不利影响不仅会导致供用电设备本身的安全性降低，而且会严重削弱和干扰电网的经济运行，造成对电网的“公害”，为此，国家技术监督局相继颁布了涉及电能质量五个方面的国家标准，即：供电电压允许偏差，供电电压允许波动和闪变，供电三相电压不允许平衡度，公用电网谐波，以及供电频率允许偏差等的指标限制。
1.电压允许偏差用电设备的运行指标和额定寿命是对其额定电压而言的。
我国城市电网的电压等级配置基本分5级
电力系统负荷预测是电力系统自动化领域中的一项重要内容,对于电力系统的控制、运行和规划都有着非凡的意义。
我国城市、工业园区电网的电压等级的划分基本上以500、330、220kv为输电电压等级，以110、35kV为高压配电电压等级，以20、10kV为中压配电电压等级，以0.4kV为低压配电电压等级。
发达国家城市电网具有变电层次少、中压配电网形成多方向互联的环网的结构特点，具有较高的供电可靠性，且对上一级电网容载比要求较低。
如法国巴黎电网的电压等级配置为400/225/20/0.4kV，由3个20kV的中压环网，1个225kV环网和l个400kV环网共同构成的网架结构，该结构的适应性很强，虽然其225kv 的容载比仅为1.3，但即使失去2个225kV变电站，系统仍可正常供电且不丢失用电负荷。
部分发达国家城市电网的电压等级配置情况见表2。
我国高中压配网均为辐射结构，没有形成环网。
中压配电电压等级低、容量小，高中配电压等级不够匹配。
现有的中压电网无法对上级电网起到足够的支撑作用，电网整体的可靠性较低。
为使电网的整体经济性最高，在电压等级合理配置中需要考虑城市电网在哪个电压等级实现分区供电、在哪个电压等级实现电网互联、在哪个电压等级实现全面自动化，以及采用哪个电压等级为城市中心供电的问题。
同时，需要考虑城市人口增长，负荷增加，城市扩展等因素，以适应未来20-50年社会经济发展对供电的需求和未来城市电网对变电站站址和线路走廊的用地需求等。
城市外围电压等级的配置，主要需考虑城市外围电压等级的供电距离和相对于饱和负荷的供电容量。
我国城市市区面积s一般小于5以x〕kmZ，按照理想情况计算由城市外围到市区中心的最大供电距离几二了亏7夏二40km。
根据表3中各电压等级的供电距离和供电容量数据，我国各城市现有的城网外围电压500、330、220kV均具有向市区负荷中心供电的能力。
其电压等级和传输功率、经济输送距离的关系见表3。
什么是电网电压等级
什么是电网电压等级
电网电压等级是指电力系统中不同电压级别的电压线路及其相应的额定电压值。
根据电压等级的不同，电力系统可以分为高压、低压和特高压等不同类型。
在电力系统中，电压等级是按照一定的标准划分的，不同的电压等级对应着不同的电压值和电流值。
一般来说，电压等级越高，电流值越小，但传输的功率却越大。
电网电压等级的确定需要考虑多个因素，包括电力系统的规模、电力设备的额定电压、电力传输的距离和效率等。
同时，电网电压等级的确定还需要遵守相关的标准和规范，以确保电力系统的安全、稳定和经济运行。
总之，电网电压等级是电力系统中的重要概念，它对于电力系统的设计、运行和维护都起着重要的作用。
电压等级的划分
电力系统电压等级与变电站种类电力系统电压等级有220/380V（0.4 kV），3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。
随着电机制造工艺的提高，10 kV电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV也很少使用。
供电系统以10 kV、35 kV为主。
输配电系统以110 kV以上为主。
发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，用户均为220/380V（0.4 kV）低压系统。
根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV （220V/380V）。
发电厂发出6 kV或10 kV电，除发电厂自己用（厂用电）之外，也可以用10 kV电压送给发电厂附近用户，10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。
2.变配电站种类电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器（变电站为升压站），电压降低为降压变压器（变电站为降压站）。
一种电压变为另一种电压的选用两个线圈（绕组）的双圈变压器，一种电压变为两种电压的选用三个线圈（绕组）的三圈变压器。
变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。
枢纽站电压等级一般为三个（三圈变压器），550kV /220kV /110kV。
区域站一般也有三个电压等级（三圈变压器），220 kV /110kV /35kV或110kV /35kV /10kV。
终端站一般直接接到用户，大多数为两个电压等级（两圈变压器）110kV /10 kV或35 kV /10 kV。
我国电力系统额定电压等级分类详解
我国电力系统额定电压等级分类详解我国电力系统额定电压等级分类详解我国电力系统的额定电压等级为：220/380V（0.4 kV）、3kV、6kV、l0kV、35kV、（60kV）、110kV、220kV、330kV、500kV等。
220kV线路，输送距离为200～300km时，可输送功率200～250MW。
110kV线路，输送距离为100km左右时，可输送功率30～60Mw；35kV架空电力线路，输送距离在50km左右时，一般输送功率为10～20MW；330 kV输送距离为200~600Km、500 kV输送距离为150~850Km。
送电线路与配电线路区别送电线路：把发电厂生产的电能经升压变压器输送到电力系统中的降压变压器及用电单位的35kV及以上的高压电力线路，称为送电线路。
配电线路：把发电厂生产的电能直接配给用电单位或由电力系统中的降压变压器配给用电单位电能的10kV及以下电力线路，称为配电线路。
3～10kV线路称高压配电线路；1kV及以下线路称为低压配电线路。
供电系统以10 kV、35 kV为主。
输配电系统以110 kV以上为主。
发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，用户均为220/380V（0.4 kV）低压系统根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV高压配电网为110kV、（66kV）中压配电网为10kV、6 kV低压配电网为0.4 kV（220V/380V）不同电压等级的线路，所能输送功率的大小和输送距离的远近都不同，其大致关系可见下表：线路电压(kV) 输送功率(kW) 输送距离(km)0.22 50以下0.15以下0.38 100以下0.6以下3 100～1000 1～36 100～1200 4～1510 200～2000 6～2035 2000～10000 20～50110 10000～50000 50～150220 10000～200000 200～300330 400000～600000 300～400500 600000～1000000 400～600。
电压等级划分标准规范
电压等级划分标准规范《GB/T156-2007 标准电压》中已经对大部分电压等级做出了规定。
这个标准采用IEC 60038。
在《GB/T156-2007 标准电压》的前言中已经提到：“lEC 60038 是一项较特殊的基础标准，它在尊重各国标准电压体系的前提下，通过协商提供了以50 Hz 和60 Hz 为基本参数的两个标准电压系列，并在每个系列中综合提供了该系列的基本电压等级。
各国可根据本国情况选择其中的标准电压系列和该系列的基本电压等级。
我国一直采用50 Hz 的标准电压系列。
”需要注意的是，电压等级并非一成不变，电网中所有的电压等级组成该电网的电压序列。
而电压等级序列的确定会受到技术水平、设计制造水平、投资效益等方面的限制。
以我国为例，早在1959年,我国公布的高压交流额定电压等级,分别为6kV，10kV，35kV，60kV，110kV，220kV和330kV，后逐渐将60kV 列为非标准等级，电网发展初期的3.3kV亦被淘汰，6kV经过改造被10kV代替。
而现在，500kV已经成为我国省网骨干网架，750kV成为西北电网骨干网架，还有更高等级的1000kV特高压电网。
至于直流电压等级，则有±400kV（青海—西藏750千伏／±400千伏交直流联网工程），±500kV（天广直流），±660kV（银东直流），±800kV（云广直流），±1100kV（准东-皖南）。
为什么要规定电压？一个重要原因就是电压的随意性会造成输配电设备和发电资源的巨大浪费，同时也不利于输配电设备的标准化设计生产，无法实现设备制造的规模化效益。
为什么要有序列？因为电压等级过多过密会使得设计上显得十分繁杂，造成输变电容量重复过多，电网线损及无功损失损耗加大，而且占用了许多有色金属，造成了资源浪费。
目前的电压等级序列的发展趋势是：尽可能简化电压等级层次，进入城区中心的进线电压逐步提高，高压深入城市中心。
