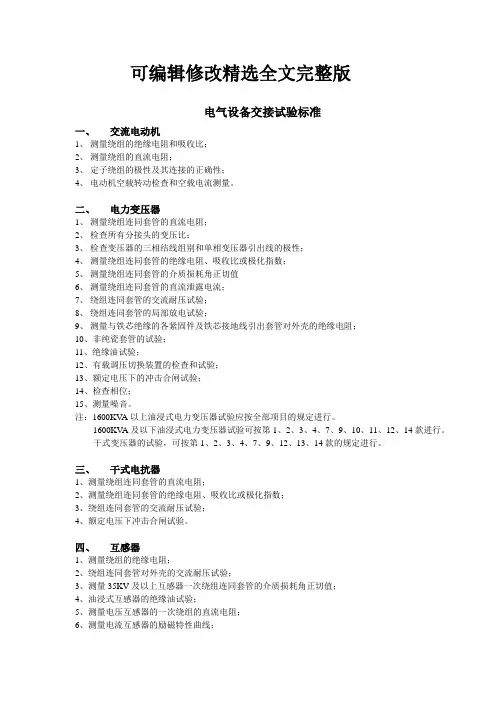

10KV及以下电气设备交接试验标准讲解

10KV及以下电气设备交接试验标准一、规范到500KV。

交流耐压一般为1分钟，油浸变压器、电抗器的绝缘试验应在充满合格油静止24小时后再进行，为了消除气泡。

进行绝缘试验时，除制造厂家成套设备外，一般应将连接在一起的各种设备分离开来单独试验，同一试验标准的的设备可以连接在一起试验。

绝缘试验时温度不低于5度，湿度不高于80%。

多绕组设备进行绝缘试验时，非被试绕组应短路接地。

绝缘电阻测试，兆欧表电压等级以下：100伏以下250伏兆欧表100—500伏500伏兆欧表10000伏及以上2500或5000伏兆欧表二、交流电动机1、绕组的绝缘电阻和吸收比380伏0.5兆运行温度下：6KV定子6M，转子3M。

10KV定子10M，转子5M。

注意，6KV，10KV需要温度换算，用非运行温度（20度）测得的绝缘电阻值除以查表得到的换算系数。

也可以按规范中的公式换算。

6KV，10KV电机测量吸收比，低压电机不用。

用60秒测得的绝缘电阻除以15秒的比值是吸收比。

不低于1.2。

2、直流电组相互差别不应超过最小值1%。

（最大值—最小值）/最大值3、定子绕组的直流耐压和泄漏电流试验电压为定子绕组的3倍。

每级0.5倍额定电压分阶段升高，每阶段停留1分钟，同时记录泄漏电流，各相泄漏电流值不应大于最小值的100%。

4、定子绕组的交流耐压试验6KV试验电压10KV ，10KV试验电压16KV5、同步电动机的转子绕组的交流耐压试验试验电压为额定励磁电压的7.5倍，且不应低于1200V。

但不应高于出厂试验值的75%。

6、检查定子绕组极性极其连接的正确性7、电机空载运行2小时，同时记录空载电流。

试运行时，滑动轴承温升不超过80度，滚动90度。

以上是6KV、10KV高压电机试验项目。

380V、100KW以下交流电机，一般只做3项：1、绝缘电阻测试2、检查定子绕组极性极其连接的正确性3、空载试运行，测空载电流电机带负荷试运行，有时发生电动机发热，三相电流严重不平衡，如果做空载试验，就可辨别是电机问题，还是机械的问题，从而使问题简单化。

三、电力变压器1、绕组连同套管的直流电阻1600KV A及以下，各相差值应小于平均值的4%，线间2%。

1600 KV A及以上，2%，1%与同温下产品出厂实测值数值比较变化不大于2%。

符合其中一条即可。

2、检查变压比，与出厂数值无明显差别。

3、检查变压器的三相接线组别和单相变压器的极性，必须与设计要求及铭牌标记相符。

4、绕组连同套管的绝缘电阻不低于产品出厂试验值的70%。

注意温度换算校正到20度时的绝缘电阻值用下公式：当实测温度为20度以上时：R20=A*R T以下时：R20= R T/AA查表可得。

如果是改造检修工程，无出厂试验报告3—10KV 5—80度，绝缘电阻为675—25M，具体查表。

5、绕组连同套管的的交流耐压试验6KV 21KV 10KV 30KV6、绝缘油试验一般只做强度试验：电压不低于25KV。

7、额定电压下的冲击合闸试验应进行5次，每次间隔5分钟，无异常现象。

主要目的是考验变压器在冲击合闸时产生的励磁涌流是否会使变压器差动保护误动作，并不是来考验变压器的绝缘性能。

8、检查相位，必须与电网相位一致。

四、真空断路器1、绝缘拉杆的绝缘电阻：1200M2、测量每相导电回路的电阻，符合出厂技术文件的规定。

3、交流耐压试验分为合闸状态和分闸状态两种情况合闸状态：27KV 6KV 21KV分闸状态：按出厂技术文件规定，一般42KV，同时间接判断真空灭弧室的真空度是否符合要求。

直接测量方法现场达不到。

无贯穿性放电即合格。

4、分、合闸时间要求符合产品技术文件规定：一般分闸0.05S，合闸0.2S。

5、分、合闸同期性；用3只灯泡，同时亮，符合产品技术文件规定。

6、合闸时触头的弹跳时间如果弹跳时间过长，会引起操作过电压，对电气设备绝缘和安全运行都不利，不应大于2MS。

7、断路器的均压电容器调试8、测量分、合闸线圈及合闸接触器线圈的绝缘电阻10M，和直流电阻，与出厂数值相符无明显差别。

9、断路器操作机构试验合闸操作电压：交流、直流：85%--110%U E电磁操作机构，当断路器关合峰值电流小于50KV时：80%--110% U E。

脱扣操作：直流、交流的分闸电磁铁大于65% U E，可靠分闸，小于30%，不应分闸。

失压脱扣：小于35%，铁心可靠释放大于65%，铁心不得释放大于85%，铁心可靠吸合过流脱扣器：延时2.5—10A；瞬时2.5—15A模拟操作试验：调整后，模拟操作至少3次，均应正确，才能投运。

五、隔离开关、负荷开关、高压熔断器1、绝缘电阻：1200M。

2、熔丝直流电阻；目的是发现熔丝在运输途中有无断裂和局部震荡。

导通且符合产品技术文件规定即可。

3、负荷开关导电回路电阻。

4、交流耐压实验：负荷开关27KV，隔离开关42KV。

负荷开关还应按照产品技术文件规定进行耐压试验每个断口的交流耐压试验。

六、支柱绝缘子1、绝缘电阻：500M，2500V，10%抽查。

2、交流耐压试验，与母线安装完毕后一起进行42KV。

七、电力电缆1、绝缘电阻：规范未规定一个具体数值，给了一个参考值：低压40M，高压1200M。

2、高压电缆直流耐压试验及泄漏电流塑料绝缘电缆：35KV试验时，试验电压分4—6阶段均匀升压，每阶段停留1分钟，并同时读取泄漏电流值。

如果电缆的泄漏电流值具有下列情况之一者，电缆绝缘可能有缺陷，应找出缺陷部位，并予以处理。

1、泄漏电流很不稳定。

2、泄漏电流随试验电压升高急剧上升。

3、泄漏电流随试验时间延长有上升现象。

八、电容器均压电容器改为断路器电容器电力移相电容器改为并联电容器1、绝缘电阻断路器电容器侧两极间并联电容器测电极对外壳之间具体数值规范未规定，看产品技术文件。

2、测电容断路器电容器电容值偏差在额定值的正负5%内。

电容器组应测总电容值。

3、并联电容器电极对外壳交流耐压：26KV如果出厂试验值不符合26KV的规定，按出厂试验值75%进行也可以。

4、在电网额定电压下，对电力电容器组进行3次冲击合闸试验，熔断器不应熔断，电容器组各相电流差值不超过5%。

九、二次回路1、小母线在断开所有其他并联支路时：10M。

2、二次回路的每一支路和断路器、隔离开关的操动机构的电源回路：1M，潮湿环境：0.5M。

3、交流耐压试验：2500V，1分钟。

48V及以下可不做。

电子元器件、应将插件拔出或将其两端短接。

十、1KV及以下配电装置和馈电回路1、绝缘电阻：0.5M。

测量馈电回路绝缘电阻时，应将断路器、用电设备、电器、仪表等断开。

2、动力配电装置交流耐压：一般用2500V，1分钟。

十一、低压电器1、测量低压电器连同所连接电缆及二次回路的绝缘电阻：1M，潮湿环境：0.5M。

2、电压线圈的动作值校验吸合电压不大于85%U E，释放电压不小于5% U E，短时工作的合闸线圈应在85%--110% U E范围内，分励线圈75%--110%U E内均应可靠动作。

3、低压电器动作情况检查指采用电机操作的电器，电压在85%--110% U E范围内可靠动作。

4、脱扣器整定：过电流、失压、长延时、短延时按设计要求进行整定。

5、测量低压电器连同所连接电缆及二次回路的交流耐压：2500V，1分钟。

十二、阀型避雷器试验当雷云临近大地时，由于线路上的静电感应，会对输电线路和电气设备放电，或对输电线路附近大地放电。

放电时产生很高的雷击过电压，会引起设备的闪络或击穿。

为了保护电气设备等不被击穿，一般采用避雷器作为防雷设备。

避雷器内部由火花间隙和电阻阀片组成。

当电气设备在工作电压下正常运行时，对地不通，一旦发生大气过电压，就很快对地接通，雷电流迅速流入大地。

在雷电流过去后，又很快恢复对地不通状态，这样就避免了雷击电气设备和人员的危害。

一般室内配电设备多采用阀型避雷器。

试验方法分有并联电阻和无并联电阻。

1、绝缘电阻用2500V摇表测量。

FS型大于2500M。

其他型号，未做规定，与出厂试验值相比无明显差别。

2、泄漏电流可以有效的确定火花间隙和并联电阻的的受潮和变质情况。

FS型（无并联电阻）避雷器的泄漏电流应不大于10微安。

FZ、FCZ、FCD型（有并联电阻）避雷器的电导电流可以按照制造厂标准。

或按照规范中的列表数值。

FZ、400—600微安；FCD、FCZ又根据型号不同有所区分，具体查表可得。

试验中，如测得泄漏电流大量增加，说明避雷器因密封破坏而受潮，具有并联电阻的电导电流减少至规定值的1/2—1/3时，说明并联电阻已断裂。

试验电压：FZ、FCD，10KV。

FS，11KV。

3、工频击穿耐压试验（工频放电电压试验）对火花间隙无并联电阻的避雷器FS进行这项试验。

用以检验火花间隙的结构和特性是否正常，及其在规定的过电压范围内是否有误动作的可能性，对于有并联电阻的避雷器，为了防止烧毁并联电阻，不必进行此项试验。

试验时，被试避雷器和试验变压器都应可靠接地，使用交流试验变压器，在避雷器两端加上工频交流电压，调节电压从0起均匀迅速的升压至避雷器放电为止，放电时，流过避雷器电流不大于15毫安，并要很快将电压降到0，放电后0.5秒内切断电源。

每只避雷器至少测四次，每次间隔不得少于10秒。

取后三次平均值。

10KV是26—31KV。
