Pro E创建零件工程图
proe工程图创建-
1、设置图纸格式 2、创建新工程图 3、设置工程图 4、创建视图 5、标注尺寸、公差，加入注释等
一、设置图纸格式
创建工程图，必需要设置图纸格式。格式是一张工程图的外观方案， 它包括边界、标题栏、注释、明细表等。
Pro/E系统提供两种形式的图纸格式：一个是系统定义的图纸格式；一 个是用户在格式模块中创建的图纸格式。图纸格式的文件扩展名为*.frm。
四、创建视图
全剖、半剖、 局部剖
全剖剖截面
区域剖截面
旋转剖视图
对齐剖截面
全部对齐
尺寸公差的标注：
欲显示公差，应先确保工程图环 境变量“Tol_display〞=“Yes〞。 修改公差值：选中尺寸→右键→属 性→在所示的尺寸属性对话框中可
以设置公差标注形式及公差值。
五、标注
1、显示尺寸和轴线 [视图] →[显示及拭除]
第四讲 Pro/ENGINEER
工程图创建
工程图简介
绘图模块用于绘制零件和装配体的工程图，在绘图模块中 可以建立各种视图、剖视图和局部扩展图等。
Pro/E零件的工程图和三维模型是全相关的，当修改零件 的三维模型时，所有相关的工程图将自动加以更新，以反映 零件的形状和尺寸变化；反之，当在工程图中修改零件尺寸 大小时，系统也将自动将其他工程图和三维零件模型上的尺 寸加以更新。
新值 0.125 0.750 0.175 0.125 0.125 filled 0.0416 FIRST_ANGLE parallel yes std_iso
四、创建视图
一般视图：工程图中放置的第一个视图，并 作为其他类型视图的父视图。一 般视图必需要用户定义视图位置
和 方向。
投影视图：是一般视图或其他已有视图的正 交投影。
Pro_ENGINEER5.0中如何创建工程图模板
【文本（Text）】：在空白处输入需要的中、英文字符，如图所示。需要说明的是，使用【打开（Open）】和【保存（Save）】功能可以打开或保存纯文本文件（.txt）到系统中。另外还有一些其他功能，可以自己摸索一下。
4．系统绘图参数
在定制标题栏和名细栏时用到了很多绘图参数，我们在这里给出所有的在工程图中可用的系统参数和
5、定义明细表
在上面标题栏的基础上，创建明细表，先定义重复区域，再并分别定义各单元格的报告参数，如下图：
GB-T 10609.1-2008 技术制图明细表
举例说明操作步骤如下：将图A这个产品的BOM做成如图B所示。
第3步、表格精确定位
选中表格，然后选取表格右下角的捕捉点，此时会出现表移动工具，然后与前面已经做好的Format内边框右下角的交点对齐，完成后表格定位完成。
如果没有可以捕捉的实体可以采用绝对坐标。根据图幅的不同，通过计算可得到表格的精确定位点。
第4步、输入文本
在输入文本同时还可以设置文本的属性。首先用鼠标左键选择要输入文字的单元，然后按住鼠标右键不动等待Pop up菜单（右键菜单）出现。另外一种方法是直接双击要编辑的单元格，即可出现输入文本对话框。
3．绘图格式文件（Format）的调用
这样就完成了一个简单的format文件，我们把它命名为：GB_A4.FRM保存好放在自己的formats文件夹中，并在【config.pro】文件中设定好【pro_format_dir】，比如【d：\Drawing \formats】，这样就可以使用它了。
首先在【config.pro】文件中定义绘图格式文件的存放位置，如设置【pro_format_dir】的指定存放位置为【d：\ Drawing \formats\ 】，然后把定义好的格式文件存放到【d：\Drawing\formats\】目录下，需要时系统会自动检索到此目录。
proe工程图详细教程
注。
05 proe工程图的输出与打印
CHAPTER
工程图的导
01
打开需要导出的3D模型，选择“文件”菜单中的“ 保存副本”选项。
02
在弹出的对话框中，选择“工程图”类型，并设置 导出的文件路径和文件名。
。
02
在打印过程中，需要注意检查打印机的墨盒和纸张是
否充足，以确保打印质量。
03
打印完成后，需要及时取出图纸并进行必要的后处理
，如剪裁、折叠等。
谢谢
THANKS
通过设置视图深度和宽度，可以进一 步调整工程图的显示效果。在属性管 理器中，找到“深度”和“宽度”选 项，根据需要进行设置。
更新视图
更新视图位置
当零件或组件发生更改时，需要 更新工程图中的视图位置以反映 最新的设计。选择需要更新的视 图，在属性管理器中选择“更新 位置”选项，系统会自动调整视 图位置以匹配最新的设计。
04 proe工程图的修改与更新
CHAPTER
修改视图属性
01
修改视图方向
02
调整视图比例
03
设置视图深度和宽度
在ProE中，可以通过修改视图的方向 来调整工程图的视角。选择需要修改 的视图，在属性管理器中选择“方向 ”选项，然后选择所需的视角即可。
为了更好地展示零件或组件的细节， 可以调整工程图的视图比例。在属性 管理器中，找到“比例”选项，选择 所需的缩放比例即可。
旋转视图
通过旋转视图来改变其 方向，以便更好地展示
零件结构。
缩放视图
通过缩放视图来调整其 大小，以便更好地查看
PROE生成工程图的步骤
PROE生成工程图的步骤（文：许伟长）1、选定图号与“作图装配件或零件”，A4 （210×297）、A3（420×297）2、设置参数（默认参数的修改）【文件】/【属性】/【绘图选项】，进入【选项】列表1.drawing_text_height （所有文本的默认高度）值设定为3.5（等级考试要求）2.text_width_factor（默认的文本宽高比）值设定为0.7或0.83.projection_type（投影类型）值由third_angle改为first_angle4.text_oritation（文本方向）值设定为parallel_diam_horiz5.witness_line_delta（尺寸引出线）值设定为0.56.witness_line_offset 值设定为07.draw_arrow_length（箭头长度）值设定为38.draw_arrow_style （箭头类型）值设定为filled9.draw_arrow_width （箭头宽度）值设定为110.blank_zero_tolerance（上下偏差是否显示）值设定为yes/no公差显示与否11.drawing_units（绘图单位）值由inch改为mm以上参数用于修改视图视角，修改视图中线型长度单位（影响所绘直线的单位），修改尺寸标注箭头大小，修改文字高度，修改尺寸位置等等。
3、绘制图幅的变宽。
A3（420×297），画线状态下，鼠标右键菜单选绝对坐标或相对坐标，例如“起点”选绝对坐标（25,5），然后相对坐标（0,287）获得竖线。
4、选择主菜单下【插入】，【视图选项】/【一般视图】创建父项视图，通常以“几何参照”方式创建视图，需要两个方向的参照，如指定零件或装配体上平面的做为自己需要的“前面”和“左”。
5、视图显示：在【绘图视图】选项栏中类别选【视图显示】，【显示线形】选【无隐藏线】（不显示虚线，引发的问题是螺纹线中的细线不再显示），【相切边显示样式】选【无】（这样倒圆角后的边界线就不会出现）。
proe实验九-轴类零件工程图

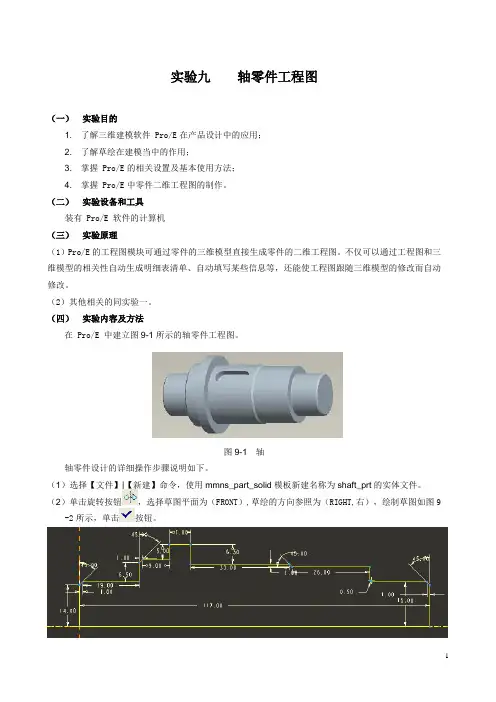

实验九轴零件工程图（一）实验目的1. 了解三维建模软件Pro/E在产品设计中的应用；2. 了解草绘在建模当中的作用；3. 掌握Pro/E的相关设置及基本使用方法；4. 掌握Pro/E中零件二维工程图的制作。
（二）实验设备和工具装有 Pro/E 软件的计算机（三）实验原理（1）Pro/E的工程图模块可通过零件的三维模型直接生成零件的二维工程图。
不仅可以通过工程图和三维模型的相关性自动生成明细表清单、自动填写某些信息等，还能使工程图跟随三维模型的修改而自动修改。
（2）其他相关的同实验一。
（四）实验内容及方法在 Pro/E 中建立图9-1所示的轴零件工程图。
图9-1 轴轴零件设计的详细操作步骤说明如下。
（1）选择【文件】|【新建】命令，使用mmns_part_solid模板新建名称为shaft_prt的实体文件。
（2）单击旋转按钮，选择草图平面为（FRONT）,草绘的方向参照为（RIGHT,右），绘制草图如图9 -2所示，单击按钮。
图9-2 旋转实体（3）单击基准平面按钮，选择TOP平面，设置偏距值为30，在【基准平面】对话框中单击【确定】按钮，创建偏距平面DTM1。
（4）单击拉伸工具按钮，选择草图平面为DTM1, 草绘的方向参照为（RIGHT,右），绘制草图如图9 -3所示，选择添加材料方式为切除材料，选择拉伸方式为盲孔，拉伸深度为14，单击按钮，如图9-4所示。
图9-3 绘制草图图9-4 创建拉伸特征（5）选择【文件】|【保存】命令，保存文件。
下面介绍此轴零件工程图的制作方法Step 1准备模型打开模型文件shaft_prt。
Step 2创建剖视截面和轴侧视图角度（1）选择菜单栏→，弹出“视图管理器”对话框，在其“X截面”选项卡中单击，这时列表中出现一个新的截面项目Xsec0001，保持其缺省名称，按Enter键确认。
弹出“剖截面创建”菜单管理器，选择“平面”和“单一”，选择“完成”。
创建一个名称为“截面”的基准平面，距离最右端平面的距离为63，选择图形上名称为“截面”的基准平面，图形上出现了剖视截面区域，剖面就创建好了，如图9-5。
Pro-E创建工程图
三维CAD系统：三维模型正确，即能保证工程图的正确性 二维CAD系统：根据想象绘制线条，难免有错画、漏画 Pro/E系统中：零件、组件和工程图“全相关”
本节内容：
工程图常用菜单简介 工程图的建立过程
1. 工程图常用菜单简介
“插入”：插入视图、从动尺寸、几何公差、注释等 “视图”→“显示及拭除”：用于控制显示/不显示驱动尺寸 “草绘”：绘制二维草图，这些草图不能驱动本工程图所对 应的零件模型
修改尺寸属性：
选中尺寸，右击 右键菜单项“属性” 修改尺寸值、公差、精度、样式等
原始图形 拖动尺寸 反向箭头
10.6 结合AutoCAD软件生成工程图
Pro/E的特点及优势：三维建模功能和“参数化”、 “基于特征”、“单一数据库”、“全相关”等先 进技术上 AutoCAD的特点及优势：专业的二维图形绘制软件， 其二维功能是大多数三维软件没法比拟的 Pro/E与AutoCAD的比较：在二维图形的生成及操控 方面Pro/Engineer显得较为笨拙、生成图形的效果也 略逊于AutoCAD。 Pro/E与其他软件间的数据交换接口：STEP、IGES、
主视图
辅助视图
10.3 创建剖视图和剖面图
剖视图：用假想剖切面把零件切开，移去观察者和 剖切面之间的实体部分，余下部分投影得到视图
剖面图：用假想剖切面把零件切开后的断面视图
剖视图
剖面图
观察方向
观察方向
10.3 创建剖视图和剖面图
剖视(面)图：“绘图视图”对话框“剖面”项 中
指定“模型边可见”为“全部”：创建剖视图 指定“模型边可见”为“区域”：创建剖面图
本节讲述：
三维模型中横截面的创建 全剖视图的生成 半剖视图的生成
ProE工程图创建与快捷键设置(整理)
ProE工程图的创建教案提示：使用Pro/ENGINEER 的工程图模块（Drawing），可以创建Pro/ENGINEER模型的工程图、处理尺寸，以及使用层来管理不同工程的显示。
另外，也可以利用有关接口命令，将工程图文件输出到其他CAD系统或将文件从其他CAD系统输入到工程图模块中。
在工程图中，所有的模型视图都是相关的（associative），即当修改了某视图的一个尺寸后，系统会自动更新其他相关的视图。
更重要的是，Pro/ENGINEER 的工程图和它所依赖的模型相关，在工程图中修改的任何尺寸，都会在模型中自动更新。
同样，在模型中修改的尺寸会相关到工程图。
这些相关性，不仅仅是尺寸的修改，也包括添加或删除某些特征。
教案要求：本章要求读者了解Pro/ENGINEER 软件生成平面工程图的方法以及标题栏和尺寸的添加方法，重点让读者掌握最常用视图的创建和修改方法。
12.1 工程图基础知识在使用工程图模块建立标准的工程图之前，先了解一些有关建立工程图的基础知识，以及工程图中几种常用视图的功能。
12.1.1图纸的选择与设置创建工程图首先要选取相应的图纸格式，Pro/ENGINEER 提供了两种形式的图纸格式——系统定义的图纸格式和用户自定义的图纸格式。
1．使用模板定义的图纸步骤1：在下拉菜单中点击【文件】→【新建…】命令或单击新建文件工具按钮，打开【新建】对话框。
在【新建】对话框中的【类型】区域内选择【绘图】单选按钮，在【名称】编辑框中输入文件名称，使用缺省模板，单击【确定】按钮，打开如图12.1 所示的【新制图】对话框。
图12.1 【新制图】对话框步骤2：在【新制图】对话框的【指定模板】区域中选择【使用模板】单选按钮，在【模第12章建立工程图345板】区域中选择一个缺省模板。
其中系统缺省模板有a0_drawing、a1_drawing、a2_drawing、a3_drawing、a4_drawing、a_drawing、b_drawing、c_drawing、d_drawing、e_drawing 和f_drawing 共十一种模板，各模板图纸幅面见表12.1。
proe一般工程图的制作
proe一般工程图的制作使用者可以利用已完成之Pro-Engineer零件来绘制工程图，或由其他糸统读入相关的档案。
由於图面与其来源之母零件档是互相关连的，所以其中之一若作了尺寸或其他修改，结果将会自动修正另一档案的显示和资料(事实上所有相关的资料档案都自动修正，例如组合件、制造模型等档案)。
绘制工程图之步骤进入" Drawing"" Creat" 进行一新图形档之制作，并输入档名。
选择图纸大小(A0-A4,A-E)或输入已设定之图框。
选" View"," Add View"加入一视图输入欲产生工程图之零件档名。
选择视图之种类Projection：投影图Auxiliary：辅助视图General：不等角视图Detailed：细部放大图Revolvez：旋转剖面图以左键点出视图欲放置之位置，此时糸统将自动绘出该零件档之不等角视图。
选" Orietation"设定零件视角。
选取" Top"或" Bottom"指令，再选" Font"或" Back"指令，指定两平面定出零件的正视或上视方向，完成後糸统即将不等角视图转成正视图。
选" Done"，完成一投影视图。
重复步骤4-6，逐一指定视图位置，以完成其他视图。
选" Done"，结束"View"的操作。
选" Detail"，进行尺寸产生。
选" Show"，将相关资料显示出来。
选" Dimension"，表示显示项目为尺寸。
选" Show All"，把所有尺寸自动显示出来。
若尺寸标示位置不佳时，可利用" Detail"下的" Move"指令，再以滑鼠左键选取要移动的尺寸标示，此时被选取的尺寸标示会随著滑鼠的移动而移动，当搬到适当的位置时，使用者可以按中间键来固定尺寸标示。
pro E工程图扫盲贴
序言：本人机械毕业4年余，一直使用pro E5.0做机械产品设计。
平时喜好在机械社区瞎转悠看帖，对许多新入行的小弟弟小妹妹（有几个妹妹？）关于出工程图的设置甚是烦躁不安，我作为一个刚刚过来人（或许还没过去，在此大言不惭，打肿脸充胖子了）特此写一篇pro E5.0工程图培训扫盲帖子，帮助大家解答一些我所遇到的问题。
好吧，废话不多说了。
开始进入正题。
*Part1 工程图基本操作之如何创建零件工程图如何新建一个工程图图档？1、打开pro E软件左上角选择“文件”→“新建”（或者直接Ctrl+N）→选择“绘图”→勾选掉“使用缺省模板”前对勾→这部分自己爱怎么起名字就怎么起名字（依个人口味勺量添加*—*）→选择“确定”2、接下来这部分我要着重讲解下了。
嗯嗯，请各位客官看下图↓↓↓↓↓*缺省模型框，点击右上角的“浏览”→选择你自己所要出工程图的零件（后缀名是.prt）或组件（后缀名是.asm）（也可以不用选择一会也可以在工程图里边手动添加，无关紧要）*指定模板选项框有三个选项：①使用模板：这个模板指的是Pro e系统自带的默认文件夹里边的模板。
一般我们不需要选用。
它的位置在X:\program files\proeWildfire 5.0\templates（注意红色部分一般储存在templates文件夹下面）如下图↓↓↓↓↓各位如果有兴趣可以自行打开看看系统自带的格式：（哦对了在这儿我要插一句嘴，下图这个红色圈中的默认可能和大家的有些不一样。
这个是可以在菜单“工具”→“选项”里面自行定义的，在此我不多讲。
后边再给大家讲如何设置）②格式为空：这个我自己一般设置的是自己绘制的国标图框文件夹选项，点击浏览的时候直接进入到自己制定的国标工程图模板里面。
（这个文件夹路径是需要在Pro E选项里面定义的，后面讲）如果你自己没有设置的话，一般的情况会进入X:\program files\proeWildfire 5.0\formats “formats”文件夹选项如下图↓↓↓↓↓↓↓↓↓↓当然，这个文件夹的模板显然不是我们自己所需要的类型。
ProE零件设计第六章工程图
2019/12/12
不为失败找理由，只为成功找方法！
为什么要重视2D工程图
1. 在立体图上无法像2D工程图一样，完 整的标注适合各种施工时需要的尺寸和 符号等。
2. 并不是所有的施工都会在NC设备上加 工，所以仍需要高度依赖2D工程图。
不为失败找理由，只为成功找方法！
工程图尺寸范例
2019/12/12
不为失败找理由，只为成功找方法！
2019/12/12
不为失败找理由，只为成功找方法！
工 程 图 制 作 实 例
Pro/E Wildfire 2.0 零件设计
泸州职业技术学院机电系
第6章 Pro/E 工程图基础
Pro/E 工程图概Байду номын сангаас 工程图绘图初步 变更视图 工程图中的尺寸标注
2019/12/12
不为失败找理由，只为成功找方法！
2019/12/12
不为失败找理由，只为成功找方法！
第6章第1讲 Pro/E 工程图概论
1. 全视图 2. 半视图 3. 破断视图 4. 局部视图
2019/12/12
不为失败找理由，只为成功找方法！
按剖面分
1. 无剖面 2. 2D截面：完全、一半、局部。 3. 3D截面：完全、一半、局部。
2019/12/12
不为失败找理由，只为成功找方法！
按比例分
1. 有比例 2. 无比例 3. 透视图
3. 很多出现于复杂机构中的结构，并不是 单向立体图能清楚表示的，但通过2D 工程图，就能补其不足。
2019/12/12
不为失败找理由，只为成功找方法！
Pro E创建装配图案例
Pro E创建装配图案例1 导入视图（1）首先，选择图标，点击【一般】，弹出对话框如图1所示，选择【无组合状态】，得到的是装配好的组件模型在工程图上的投影。
选择视图属性，选择【视图类型】，根据工程图要求，选择主视角（这里可以在三维图中建立自己的参照视角，在导入二维图时，就可以直接选择已经设定好的视角）。
图1 选择装配组件的视图模式（2）在选择好视角后，点击【比例】，按照所需比例导入模型。
选择好比例后，选择【视图显示】--【显示线型】--【无隐藏线】--【相切边显示样式】--【无】，点击应用，如图2所示。
图2 选择视图的显示类型（3）由于缸筒长度比较长，因此，选用“断面视图”来显示组件。
a）点击【可见区域】--【破断视图】，选择“+”点击图形边界线讲鼠标移动画第一条分割线，再选择第二条分割线，两条分割线的区域就是省略的视图部分。
b）选择【破断线样式】为“直”“S曲线”“草绘”等等，如图3所示，得到的破断视图如图4所示，拖动第一条分割线一侧的线框拖动模型。
图3 设置破断视图的位置图4 生成的破断视图2 设置剖切面（1）打开【绘图视图】。
a)选择【剖面】——【2D截面】，选择“+”新建剖面，建立剖面名称；b）下拉【剖切区域】——【局部】——【剖切区域】（在视图上会出现“X”符号），然后绘制局部剖切面的区域，如图5，6所示。
图5 设置局部剖面图6 设置剖面区域（2）同（1）的操作，单独对耳环上的孔进行剖切。
最后，剖视图如图8所示。
图8 缸筒的剖视图3 标注尺寸（1）选择，点击【显示/拭除】按钮，选择，点击【显示全部】——【接受全部】，选择菜单管理器在图上点击所需标记的尺寸。
例如图9所示，a）为中心线间的距离（点端面线和中心线在所需标注处按下中键）；b）为圆角（直接点击圆角边按中键）；c）为直线的角度（点击2条想叫线在所需标注处按下中键）；d）为耳环孔的直径（快速点击左键轮廓线两下，在所需标注区域按下中键盘）。
《ProE》课件——11工程图创建
图12-7 旋转视图
图12-8 三维模型
图12-9 全视图
2）半视图 对于对称中心完全对称的模型，只需要使用半视图表达模型的一 半即可，这样可以简化视图的结构。图12-10所示为使用半视图 表达图12-8中模型的结果。 3）局部视图 如果一个模型的局部结构需要表达，可以为该结构专门创建局部 视图。图12-11所示为模型上部凸台结构的局部视图。 4）破断视图 对于结构单一且尺寸较长的零件，可以根据设计需要使用水平线 或竖直线将零件剖断，舍弃部分雷同的结构以简化视图，这种视 图就是破断视图。图12-12所示为长轴零件，从中部剖断创建破 断视图。
后 按Enter键。 5）在上工具箱中单击 按钮在模型上显示基准平 面，然后选取基准平面DTM2。 6）在【剖切区域】下拉列表中选择【局部】选项创建 局部剖视图，如图12-50所示。
图12-50 【绘图视图】对话框
7）系统提示选取一点作为剖切中心，在主视图上如图 12-51所示的位置选取一点。 8）围绕该点草绘封闭曲线作为局部剖视图范围，如图 12-52所示。
的 【新制图】对话框如图12-19所示，单击 按钮后进 入如图12-20所示的绘图环境。
图12-18 打开的模型 图12-19 【新制图】对话框
图12-20 新建的图纸
（2）、设置第一角画法。 （3）、创建一般视图。 1）设置视图类型。 视图类型中只有【一般】可以选择，这里创建一般视图。 在【视图方向】分组框中选择零件定位方法为【几何参照 】。在【参照1】下拉列表中选择【前面】选项，然后选 取如图12-21所示的平面作为参照。在【参照2】下拉列表 中选择【右】选项，然后选取如图12-22所示的平面作为 参照。最后创建的一般视图如图12-23所示。
2）设置视图显示。 3）设置剖面。 如图12-30所示的模型顶面为草绘平面，接受默认参照
ProE实例训练教程—零件工程图
Pro/E实例训练教程—零件工程图以传动轴工程图的生成为例介绍零件工程图的创建。
具体操作步骤如下：（1）单击【新建】按钮，打开【新建】对话框，在“类型”选项中选择“绘图”，输入文件名shaft。
（2）在【新制图】对话框中，单击【浏览…】打开传动轴零件设为“缺省模型”，“指定模板”选择为【空】，“方向”选择为【横向】，“标准大小”选择【A3】，单击【确定】创建工程图。
如果选用的模板不合适，可以执行【文件】→【页面设置】命令重新设置模板。
（3）在图纸空白处单击右键并在其快捷菜单中选择【属性】，在【文件属性】菜单管理器中选择【绘图选项】，打开【选项】对话框，更改下列设置，如表2-1所示，并单击【应用】→【关闭】。
表2-1 修改配置值（4）单击主菜单栏【插入】→【绘图视图】→【一般】，或单击工具栏上的创建一般视图按钮，在图纸中单击绘制视图中心点，弹出【绘图视图】对话框，单击“类型”选项组中的“视图类型”选项，在“视图方向”栏中，选择“查看来自模型的名称”，在“模型视图名”选项栏中选择“TOP”，单击【应用】。
单击“类型”选项组中的“比例”选项，选择“定制比例”并输入比例1，单击【绘图视图】对话框的【应用】→【关闭】，创建的一般视图如图2-所示。
（5）单击主菜单栏【插入】→【绘图视图】→【旋转】，系统打开【绘图视图】对话框，系统提示选取旋转视图的父视图，单击步骤（5）建立的主视图，系统提示选取绘图中心点，单击主视图下方，系统打开【绘图视图】对话框和【剖截面创建】菜单管理器。
图2-（6）在“旋转视图属性”的“属性”栏中选择【创建新…】，在【剖截面创建】菜单管理器中单击【平面】→【单一】→【完成】。
在绘图区下方文本框中输入截面名称“A”并回车。
系统打开【设置平面】菜单管理器，单击【产生基准】→【偏距】，在主视图中单击左端面或RIGHT,在弹出的【偏距】下拉菜单中单击【输入值】，在下方的文本框中输入50，单击【完成】。
《ProENGINEER5.0工程图创建教程》
1.建立工程图：运行proe5.0，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“yiliufati ”，取消勾选“使用缺省模板”（图1），单击。
随后弹出“新建绘图”对话框，单击“缺省模型”下的“浏览”，指定已经绘制好的3D 模型文件“yiliufati.prt ”，“指定模板”选择“空”，“方向”为“横向”，“大小”选择“A3”，单击完成（图2），进入2D 绘图环境。
2.绘图环境设置：选择“文件----绘图选项”，打开选项设置框，点击打开配置文件，打开路径为C:\Program Files\proeWildfire5.0\text\，选择并打开配置文件，点击“应用”结束。
图1图23.建立视图：（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。
然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图4和图5。
点击创建俯视图，在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”，右击打开右键菜单，取消勾选“锁定视图移动”（图6）。
然后鼠标指向视图，左键拖动至合适位置。
图3图6图4图5选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。
双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面----单一----完成”，在弹出的输入框中输入剖面名“A ”，单击，在俯视图中选择“TOP ”面作剖面（图7），单击“应用”结束，创建剖视图A-A 。
“视图显示”的设置同俯视图（完成后如图8）。
同理，以A-A 剖视图作为父视图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了4个基本视图和2个剖视图（图9）。
图 6图7图8图9切换到，选择A-A 剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C 添加剖面符号（图10）。
Pro-E工程图
指引方向：自由、垂直、相切
对齐方式：左、中、右 文字字体：选择文本类型
2，注释的修改：点中文本，按住右键选择属性。
注释-技术要求
1，选择无方向指引，输入的、水平的、 标准左对齐的注释。 2，建议将常用的技术要求文字保存到一个技术要求.txt文本文件 中。书写技术要求时选择从文件读入，修改即可。 3，建议定义一个热键，自动读入技术要求文本文件，并进入修 改状态。以提高效率。
视图放置后要想移动它应使视图处于非锁定状态即不选中按钮实例1建立三视图步骤1建立工程图文件步骤2建立一般视图步骤3建立投影视图实例2创建辅助视图与局部视图对于形状或结构较为复杂的模型仅用三视图或投影视图可能难以表达清楚这时就需要建立辅助视图
创建绘图
新建绘图时输入必要的参数，选择相应的零件和图框
输入的与零件一致的名称，不使用缺省模板，选择对应的零件，选择格式为空，浏览。
型位公差符号
型位公差的符号可以分两种方式制作： 1，使用内嵌的几何公差创建 2，使用注释直接标注
1，使用内嵌的几何公差
先创建几何参考基准，然后拭除
标注几何公差
2，创建几入—几何公差—选 择几何公差的类型—参照中选择 别参照的边—放置类型一般选择 法向导引。如果需要并排公差可 选择其他几何工具。
2，基准参照栏目中选择—主要 的基准—下拉找到要参考的基准 —对于复合基准和其他基准选择 相同的步骤—对于每个基准可以 附加各种标志。
型位公差符号
标注几何公差： 1，在公差值栏目中选择—输入数值— 也可以附加材料条件。 2，在符号栏目中添加相应的选项。
型位公差符号
建议使用热键以提高效率
型位公差符号
角度：使用选定参照的角度或定制角度来定向视图。 5、要继续定义绘图视图的其他属性，应单击〘应用〙按钮，然后选取适当的类别。 6、单击〘确定〙按钮完成视图定义。
Pro-E工程图初级教程
1，选择—插入 几何公差 选 ，选择 插入 几何公差—选 插入—几何公差 择几何公差的类型—参照中选择 择几何公差的类型 参照中选择 别参照的边—放置类型一般选择 别参照的边 放置类型一般选择 法向导引。 法向导引。如果需要并排公差可 选择其他几何工具。 选择其他几何工具。
2，基准参照栏目中选择—主要 ，基准参照栏目中选择 主要 的基准—下拉找到要参考的基准 的基准 下拉找到要参考的基准 —对于复合基准和其他基准选择 对于复合基准和其他基准选择 相同的步骤—对于每个基准可以 相同的步骤 对于每个基准可以 附加各种标志。 附加各种标志。
焊接符号
选择相应的组别， 选择相应的组别，改 变可变文本。 变可变文本。
焊接符号
1，选择相应的边，点中键放置 ，选择相应的边， 符号。 符号。 2，符号完成后也可以通过点击 ， 符号，按右键修改属性，可以对 符号，按右键修改属性， 符号的属性进行修改。 符号的属性进行修改。
注释
1，注释类型： ，注释类型： 方向指引：是否带指引线还是附着在实体上，指引线的类型。 方向指引：是否带指引线还是附着在实体上，指引线的类型。 输入方式： 输入方式：手工输入还是从文本文件中读入 书写方式：水平、垂直、 书写方式：水平、垂直、倾斜 指引方向：自由、垂直、 指引方向：自由、垂直、相切 对齐方式： 对齐方式：左、中、右 文字字体：选择文本类型 文字字体： 2，注释的修改：点中文本，按住右键选择属性。 ，注释的修改：点中文本，按住右键选择属性。
绘图视图
剖视图种类： 剖视图种类： 完整的：全剖视图 完整的： 一半：半剖视图 一半： 局部：局部剖视图 局部： 全部局部：全剖和局部视图 全部局部： 全部剖视图： 全部剖视图：剖视图 区域剖截： 区域剖截：剖面图 对齐剖截： 对齐剖截：旋转剖面图 全部对齐： 全部对齐：旋转剖视图 展开剖面： 展开剖面：展开剖面图 全部展开： 全部展开：展开剖题3 练习题
PROE绘制零件图
使用ProE的实体特征工具 ，如旋转、拉伸等，将草 图转换为三维实体特征。
为盘的各个部分添加必要 的尺寸和标注，以确保盘 的设计符合要求。
实例三：绘制箱体类零件图
总结词
确定箱体的尺寸和 材料
创建草图
创建实体特征
添加尺寸和标注
箱体类零件是机械中重 要的支撑和容纳部件， 通常由底板、侧板、盖 板等组成。在ProE中绘 制箱体类零件图需要掌 握箱体的设计原理和绘 制技巧。
proe绘制零件图
目录
• proe软件介绍 • 零件图绘制基础 • proe绘制零件图实例 • proe绘制零件图技巧 • proe绘制零件图常见问题及解决方案
01
proe软件介绍
proe软件简介
Pro/Engineer（简称Proe）是一款由 美国参数技术公司（PTC）开发的 CAD/CAM/CAE一体化软件，广泛应 用于机械、汽车、航空、家电、玩具 等工业设计领域。
创建视图
在图纸上创建主视图、俯视图、左视图等， 以全面展示零件的结构。
添加标注
对零件的尺寸、公差、表面粗糙度等进行标 注，确保图纸的准确性和完整性。
零件图绘制工具
线段工具
用于绘制直线、圆弧等基本几何图形。
镜像工具
对图形进行镜像操作，以快速完成对称结构 的绘制。
修剪工具
对绘制的图形进行修剪、延伸等操作，以形 使用高级约束 如“重合”、“相切”、“共线”等 来精确控制几何关系。
05
04
使用参数化设计
通过参数和关系来定义几何形状，以 便在需要时轻松修改和调整。
