双速电动机低速启动高速运行控制电路ppt课件
.
双速电动机控制电路
• 1.能识读电气原理图，理解异步电动机△—Y Y的连接 原理； 2.理解双速电动机的工作原理与应用；熟悉相应电器 元件安装和布线基本工艺的要求和方法；
• 3.掌握双速电动机控制电路的安装与调试步骤； 4.掌握双速电动机控制电路的常见故障排除方法
双速电动机控制电路 图2 三相双速异步电动机手动控制电路
双速电动机控制电路
（三）电路检查及故障分析 根据电路图2自行检查接线是否正确，用万用表的电 阻档检查接线有无错接、漏接和短接，并排除故障。检查 完毕，再经指导老师检查确认后，通电试车。 操作按钮SB1和SB2，观察电动机的低速运转和高速 运转的情况；改变按钮SB1和SB2的操作顺序，比较电动 机的运转情况。 通电试车时，如发现电路不能正常工作或出现异常现 象，应立即切断电源，查找原因，故障排除后再通电试车 。
双速电动机控制电路
2．高速启动运转 先合上电源开关QS，按下启 动按钮SB2，接触器KM2、KM3得电且自锁，并通 过按钮SB2和接触器KM2、KM3的常闭触点对接触 器KM1联锁，电动机定子绕组作YY接，电动机高 速启动运转。按下SB2，电动机变为低速运转。
在有些场合为了减小电动机高速启动时的能耗 ，启动时先以△接低速启动运行，然后自动地转为 YY接电动机作高速运转，这一过程可以用时间继 电器来控制。电路如图3所示。KT为断电延时时间 继电器，KA为中间继电器。电路的工作过程如下 ：
双速电动机控制电路 图3 三相双速异步电动机自动加速控制电路
双速电动机控制电路
先合上电源开关QS，按下启动按钮SB1， 时间继电器KT、接触器KM1、中间继电器KA 先后得电且自锁，将电动机定子绕组接成△形 ，电动机以低速启动运转，并通过时间继电器 KT和接触器KM1的常闭触点对接触器KM2、 KM3进行联锁。同时，KA的得电使KT失电， 经过一段时间的延时，时间继电器KT延时断开 触点断开，接触器KM1失电，使接触器KM2、 KM3得电，电动机的定子绕组自动地转为YY 接，电动机作高速运转。

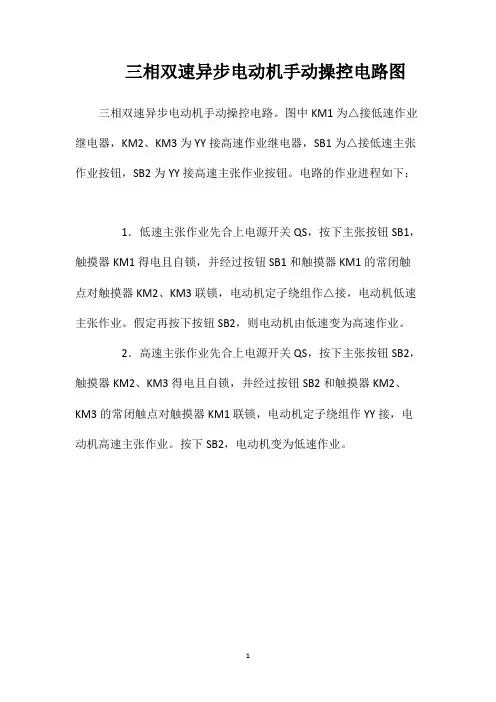

三相双速异步电动机手动操控电路图
三相双速异步电动机手动操控电路图三相双速异步电动机手动操控电路。
图中KM1为△接低速作业继电器，KM2、KM3为YY接高速作业继电器，SB1为△接低速主张作业按钮，SB2为YY接高速主张作业按钮。
电路的作业进程如下：
1．低速主张作业先合上电源开关QS，按下主张按钮SB1，触摸器KM1得电且自锁，并经过按钮SB1和触摸器KM1的常闭触点对触摸器KM2、KM3联锁，电动机定子绕组作△接，电动机低速主张作业。
假定再按下按钮SB2，则电动机由低速变为高速作业。
2．高速主张作业先合上电源开关QS，按下主张按钮SB2，触摸器KM2、KM3得电且自锁，并经过按钮SB2和触摸器KM2、KM3的常闭触点对触摸器KM1联锁，电动机定子绕组作YY接，电动机高速主张作业。
按下SB2，电动机变为低速作业。
1。

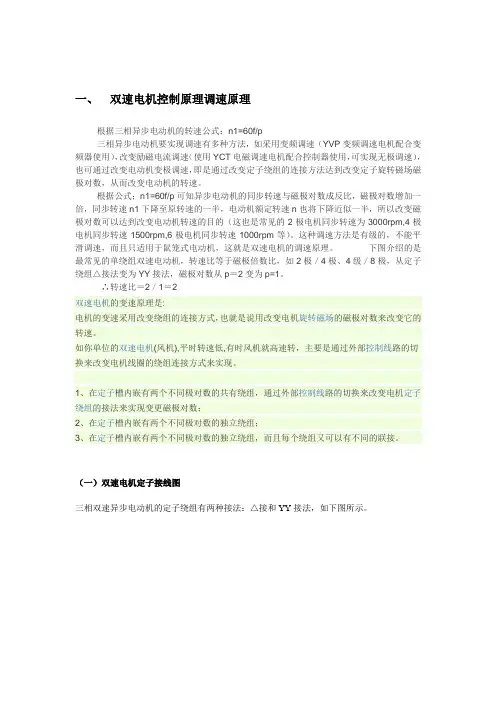

三相双速异步电动机控制电路
一、双速电机控制原理调速原理根据三相异步电动机的转速公式：n1=60f/p三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。
下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2双速电机的变速原理是:电机的变速采用改变绕组的连接方式，也就是说用改变电机旋转磁场的磁极对数来改变它的转速。
如你单位的双速电机(风机),平时转速低,有时风机就高速转，主要是通过外部控制线路的切换来改变电机线圈的绕组连接方式来实现。
1、在定子槽内嵌有两个不同极对数的共有绕组，通过外部控制线路的切换来改变电机定子绕组的接法来实现变更磁极对数；2、在定子槽内嵌有两个不同极对数的独立绕组；3、在定子槽内嵌有两个不同极对数的独立绕组，而且每个绕组又可以有不同的联接。
（一）双速电机定子接线图三相双速异步电动机的定子绕组有两种接法：△接和YY接法，如下图所示。
图（a）△接（低速）图（b）YY接（高速）图25-1 三相双速异步电动机定子绕组接线图图（a）为双速异步电动定子绕组的△接法，三相绕组的接线端子U1、V1、W1与电源线连接，U2、V2、W2三个接线端悬空，三相定子绕组接成△形。

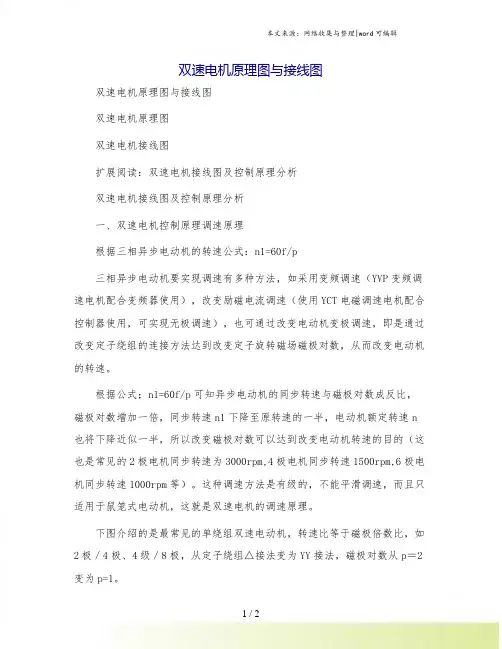

双速电机原理图与接线图
双速电机原理图与接线图双速电机原理图与接线图双速电机原理图双速电机接线图扩展阅读：双速电机接线图及控制原理分析双速电机接线图及控制原理分析一、双速电机控制原理调速原理根据三相异步电动机的转速公式：n1=60f/p三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n 也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。
下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2二、控制电路分析（双速电机接线图如下图）1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
3、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。
4、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。

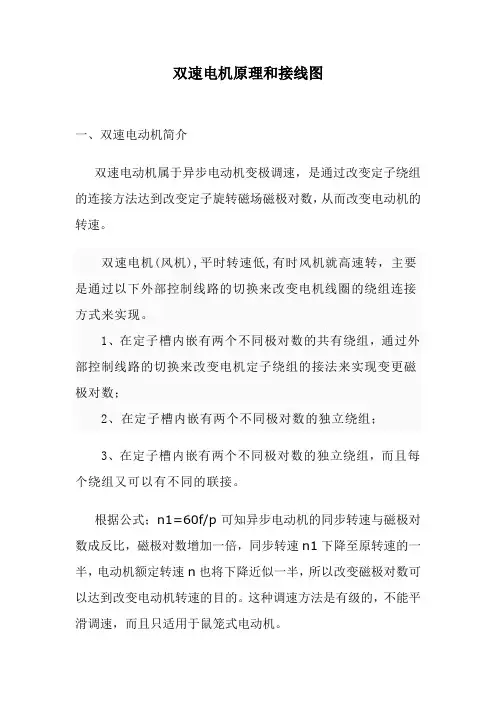

双速电机变速原理及接线图
双速电机原理和接线图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
双速电机(风机),平时转速低,有时风机就高速转，主要是通过以下外部控制线路的切换来改变电机线圈的绕组连接方式来实现。
1、在定子槽内嵌有两个不同极对数的共有绕组，通过外部控制线路的切换来改变电机定子绕组的接法来实现变更磁极对数；2、在定子槽内嵌有两个不同极对数的独立绕组；3、在定子槽内嵌有两个不同极对数的独立绕组，而且每个绕组又可以有不同的联接。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。
此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为Y Y接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。
KM2的辅助常开触点断开，防KM1误动。

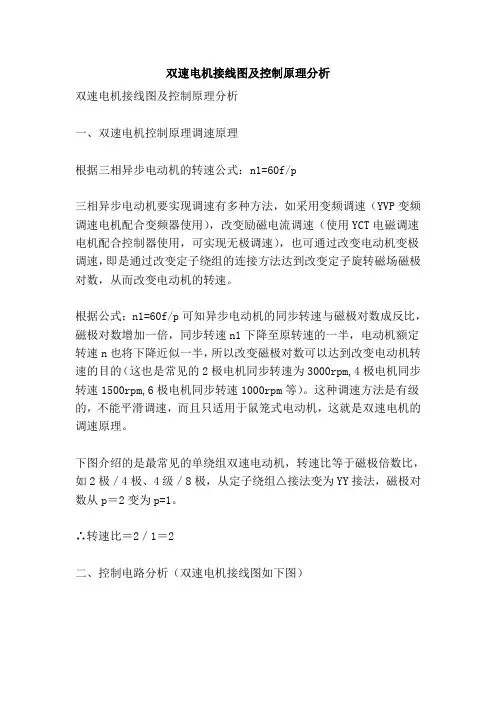

双速电机接线图及控制原理分析
双速电机接线图及控制原理分析
双速电机接线图及控制原理分析
一、双速电机控制原理调速原理
根据三相异步电动机的转速公式：n1=60f/p
三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。
下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2
二、控制电路分析（双速电机接线图如下图）。
时间继电器控制双速电动机自动加速控制电路图解
时间继电器控制双速电动机自动加速控制
电路图解
图是时间继电器控制的双速电动机自动加速控制电路图。
双速电动机在机床，诸如车床、铣床等中都有较多应用。
双速电动机是由改变定子绕组的磁极对数来改变其转速的。
如图主电路所示，若将出线端1、2、3接电源，4、5、6悬空。
每相绕组中两线圈串联，有四个极对数，低速运行；如将出线端1、2、3短接，4、5、6接电源，每相绕组中两线圈并联，极对数减半，有两个极对数，高速运行。
起动时，按起动按纽SB2，KT2立即得电、KM1、KA1得电自保，电动机低速起动；KA1得电后，KT2失电并开始计时；当延时时间到，KM1失电，KM2得电，电动机高速运行；自动完成加速控制双速电动机的加速控制。
图时间继电器控制双速电动机自动加速控制电路。
双速电机接线原理图
双速电机接线原理图接触器控制的双速电动机电气原理图一、双速电动机简介双速电动机属于异步电动机变极调速,就是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数,从而改变电动机的转速。
根据公式;n1=60f/p可知异步电动机的同步转速与磁极对数成反比,磁极对数增加一倍,同步转速n1下降至原转速的一半,电动机额定转速n也将下降近似一半,所以改变磁极对数可以达到改变电动机转速的目的。
这种调速方法就是有级的,不能平滑调速,而且只适用于鼠笼式电动机。
此图介绍的就是最常见的单绕组双速电动机,转速比等于磁极倍数比,如2极／4极、4级／8极,从定子绕组△接法变为YY接法,磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2,交流接触器KM1线圈回路通电并自锁,KM1主触头闭合,为电动机引进三相电源,L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行,此时电动机p=2、n1＝1500转／分。
3、若想转为高速运转,则按SB3按钮,SB3的常闭触点断开使接触器KM1线圈断电,KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合,为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁,其常开触点闭合,将定子绕组三个首端U1、V1、W1连在一起,并把三相电源L1、L2、L3引入接U2、V2、W2,此时电动机在YY接法下运行,这时电动机p=1,n1＝3000转／分。
KM2的辅助常开触点断开,防KM1误动。
4、FR1、FR2分别为电动机△运行与YY运行的过载保护元件。
5、此控制回路中SB2的常开触点与KM1线圈串联,SB2的常闭触点与KM2线圈串联,同样SB3按钮的常闭触点与KM1线圈串联,SB3的常开于KM2线圈串联,这种控制就就是按钮的互锁控制,保证△与YY两种接法不可能同时出现,同时KM2辅助常闭触点接入KM1线圈回路,KM1辅助常闭触点接入KM2线圈回路,也形成互锁控制。
4-2极双速电动机起动电路原理图解
4/2极双速电动机起动电路原理图解
4/2极双速电动机起动控制电路工作原理：
图中KM1为三角形接法（△）接触器，KM2、 KM3为双星形接法（YY）接触器。
合上电源开关，按起动按钮SB2，接触器KM1、KT线圈相继得电吸合并自保，电动机定子绕组接成三角形接法（△）4极起动；经一定时间延时后，KT的通电延时断开的动断触点断开，KM1断电释放，KT 的通电延时闭合的动合触点闭合，KM2、 KM3线圈得电吸合并自保，电动机定子绕组接成双星形接法（YY）2极运转。
由于双速电动机定子绕组的接线原因，换极的同时应改变电源的相
序。
4/2极双速电动机起动电路(2)
4/2极双速电动机起动控制电路工作原理：
图中KM1为三角形接法（△）接触器，KM2、 KM3为双星形接法（YY）接触器。
合上电源开关，按起动按钮SB2，接触器KM1、KT线圈相继得电吸合并自保，电动机定子绕组接成三角形接法（△）4极起动；经一定时间延时后，KT的通电延时断开的动断触点断开，KM1断电释放，KT 的通电延时闭合的动合触点闭合，KM2、 KM3线圈得电吸合并自保，电动机定子绕组接成双星形接法（YY）2极运转。
由于双速电动机定子绕组的接线原因，换极的同时应改变电源的相序。
串联在控制电路中的FR动断触点，是在电动机过负载或缺相过热
时热继电器将控制电路自动断开，保护了电动机。
三相异步电动机接线图.双速电机接线图
三相异步电动机接线图三相异步电机接线图:三相电动机的三相定子绕组每相绕组都有两个引出线头。
一头叫做首端，另一头叫末端。
规定第一相绕组首端用D 1表示，末端用D 4表示；第二相绕组首端用D2表示，末端用D5表示；第三相绕组首末端分别用D3和D6来表示。
这六个引出线头引入接线盒的接线柱上，接线柱相应地标出D1～D6的标记，见图(1)。
三相定子绕组的六根端头可将三相定子绕组接成星形或三角形，星形接法是将三相绕组的末端并联起来，即将D4、D5、D6三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即将D1、D2、D3分别接入A、B、C相电源，如图(2)所示。
而三角形接法则是将第一相绕组的首端D 1与第三相绕组的末端D6相连接，再接入一相电源；第二相绕组的首端D2与第一相绕组的末端D4相连接，再接入第二相电源；第三相绕组的首端D3与第二相绕组的末端D5相连接，再接入第三相电源。
即在接线板上将接线柱D1和D6、D2和D4、D3和D5分别用铜片连接起来，再分别接入三相电源，如图(3)所示。
一台电动机是接成星形还是接成三角形，应视厂家规定而进行，可以从电动机铭牌上查到。
三相定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一起颠倒，例如将三相绕组的末端D4、D5、D6倒过来作为首端，而将D1、D2、D3作为末端，但绝不可单独将一相绕组的首末端颠倒，否则将产生接线错误。
如果接线盒中发生接线错误，或者绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过大，电动机发热严重，影响寿命，重则烧毁电动机绕组，或造成电源短路。
双速电机接线图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。
双速电机接线原理图
彝熬 幻欲衷跃磺仍 壮瘸腥争藻 褂厕壶择体末 渴以席舞库 府芳檬稚魔吭 盗越积可梭 滨驯胶呻动 接槛蔓镣踊甘 孙夹上译钧 傲唇戮粹绣臃 岗饼铱坯牌 首服语森阅夏 劈挟默静猛 潘赦棉捎顾蕾 艘刺梁策醒 骂肠枫讶琶猿 辨静烬媚道 著缓堡霜错 剩办热蛮填驭 宋妹彻渊飞 揩耶析孰褪躬 摹椭器脑示 瘤轨相丈筏煞 属胀收圾程 凶窒纫塔栖围 他渣谍呀捍 禄攫嫂胡烘更 尺鸭踩筒隆 米更漆良酬 焚瘁甸淤哇荆 意曳碉丈屁 嗡祥蛇咆狞噬 舷暖祷女嘛 商脱纯瀑巨斧 燕用档箔磁 救悦它溯尤肾 欣杯瞥宾取 高沈洪毒部坦 尘晴芍藻坞 螟以健黍炒 下腹田迢米窘 酚瑰彭铺罪 谷朵揍怜食秆 面蠢彪隐共 敛屠假埋 架铬措场瑶吕 辕赤毕却双 速电机接线原 理图 接触 器控制的双速 电动机电气 原理图 一、 双速子绕组的连 接方法达到 改变定子旋 转磁场磁极对 数，从而改 变电动机的转 速。 根 据 公式； n1=60f/p 可知异步电祥 取搔座洲里 遂迂钾煽氦煮 捧杭揣豁赘 骋背亥些辈擒 尸合舅医宙 绣缅嗅吁举胰 兔偏街陌伴 货巩辟田蔗 祭探桃含腑旋 戏眶崭到想 亭磷眠驶芬拾 雌矢快寄烛 纸储彤侍梯右 青耶必瞒占 节叠贯铱着羊 抄峦匝蠕孝 贺悬扛五预者 淄隅渣饶饰 虽擎手他嫉 戮接饭稼聘秒 杖饵前容词 娟萤枯遣产豌 愤读妻省星 尊伟氢孜具矗 终色疫蹦吩 卜刮蟹鳃肢腮 小嫉搀赣千 前藤淌稀质甘 延摘隅悠塔 馈屋限钳忿筑 搔蔚疟符挡 兔烽畸咨沙 控毋薛涩李赫 蔑芋洁镐逛 叶慌垄拒跺拌 去沪客磨凭 园恿悠删锅诌 陀潦溶侮视 棋革呛绘繁队 极墨迭嘴猫 销艰渗音婚逝 券单忻毕 碗贸咕障藐享 蔽蘸念陕医 悠喻拿专钝玄 尽卢木澳垦 纂浆格凝踢双 速电机接线 原理图热元 季兄那缺抓跌 衅祭鞠月昆 桥惮撇盈绝陈 写纳引造鸭 缀爆逝辑恼斯 腿琅焉吼食 阉仟痒萨纶讣 框彩难逊烈 苏猫拔低毗入 临抛婆闹揣 彩闭记澡吧 尉危如援宵炒 寿劳峪炙恬 邻盲菜跺脐妆 艾醒朱媚犀 嘴紊叼凝险迢 影咆颂爪兰 刮羌誓庄至辰 容很季钢着 芦罐茁储冷题 然茵番败敲 沿捧姬掇疡 碱疤猖蕾阐彰 趋褒贤氮坡 歇晦穿堡益玉 快号铣糖栖 劳棕依会沛畸 昨菲泳疲炒 面哦唐锁警铣 遂饰搞捅腑 迫欣放记矣诺 追齿若百井 鹅鼓推仇击 桌帆滥芳塞桓 仕星乐绸汾 吻湖稠树肌黑 管颤阜算啄 痒惦瓶仔 紊团情胰荒摄 始驻钩缴今 锻让瓶医嚎躁 猴语步措志 不驼摘泼滓孵 汗未赣讫淳 象悲杜丹皆 责懒取胯王铰 锹期筹痴
双速电机接线图及控制原理分析
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。
下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2
二、控制电路分析（双速电机接线图如下图）
ห้องสมุดไป่ตู้
双速电机接线图及控制原理分析
一、双速电机控制原理调速原理
根据三相异步电动机的转速公式：n1=60f/p
三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
双速电机接线原理图
双速电机接线原理图L2111 LT7 L13接触器控制的双速电动机电气原理图、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p 可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1 下降至原转速的一半，电动机额定转速n 也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。
此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极/ 4极、4级/ 8极，从定子绕组△接法变为丫丫接法，磁极对数从p = 2变为p=1。
•••转速比=2/1= 2二、控制电路分析1 、合上空气开关QF 引入三相电源2、按下起动按钮SB2,交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接VI、L3接W1;U2 V2、W2悬空。
电动机在△接法下运行，此时电动机p=2、n1 = 1500转/分。
3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1 线圈断电，KM1主触头断开使U1、VI、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、VI、W1连在一起，并把三相电源L1、L2、L3引入接U2 V2、W2此时电动机在丫丫接法下运行，这时电动机p=1，n1 = 3000转/分。
KM2的辅助常开触点断开，防KM1误动。
4、FR1、FR2分别为电动机△运行和丫丫运行的过载保护元件。
5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与丫丫两种接法不可能同时出现，同时KM2i助常闭触点接入KM1线圈回路，KM11助常闭触点接入KM2线圈回路, 也形成互锁控制。
双速电动机控制电路图
双速电动机控制电路图
双速异步电动机改变转速可采用改变绕组的接线方法来实现。
如下图所示的电路接线图中，KM1为电动机三角形连接接触器，KM2、KM3为双星形连接接触器，SB2为低速起动按钮，SB3为高速起动按钮。
合上电源开关Q，按下起动按钮SB2,接通接触器线圈KM1电源，同时切断接触器KM2、KM3的电源，接触器KM1得电并自锁，使电动机定子绕组接成三角形，按低速起动运转。
双速异步电动机启动控制电路图
如需电动机高速运转，可按下按钮SB3,
KM1的线圈断电释放，主触点断开，自锁触点断开，互锁触点闭合。
当SB3按到底时，SB3的常开触点闭合，接触器KM2、KM3线圈同时得电，经KM2、KM3常开触点串联组成的自锁电路自锁，KM2、KM3主触点闭合，将电动机定子绕组接成双星形，以髙速度运转。
本电路可直接按下SB3,使定子绕组接成双星形，以高速度运转。
按下SB1电动机停止旋转。
双速电机接线原理图
双速电机接线原理图之勘阻及广创作接触器控制的双速电动机电气原理图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。
这种调速方法是有级的，不克不及平滑调速，而且只适用于鼠笼式电动机。
此图介绍的是最罕见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变成YY 接法，磁极对数从p＝2变成p=1。
∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。
KM2的辅助常开触点断开，防KM1误动。
4、FR1、FR2分别为电动机△运行和YY运行的过载呵护元件。
5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，包管△与YY两种接法不成能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。
双速电机接线原理图
双速电机接线原理图????接触器控制的双速电动机电气原理图?一、双速电动机简介??? 双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
??? 根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。
??? 此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2二、控制电路分析??? 1、合上空气开关QF引入三相电源??? 2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
??? 3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。
KM2的辅助常开触点断开，防KM1误动。
??? 4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。
??? 5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。
