三电平逆变器的主电路结构及其工作原理
npc三电平逆变器工作原理
npc三电平逆变器工作原理NPC三电平逆变器是一种常用的电力电子变换器，具有广泛的应用领域。
它通过将直流电源转换为交流电源，实现了能量的变换和控制。
本文将从工作原理的角度来介绍NPC三电平逆变器的工作原理。
我们需要了解什么是三电平逆变器。
三电平逆变器是指在逆变过程中，输出电压可以在正负直流电压之间的三个电平之间变化。
相比传统的二电平逆变器，三电平逆变器具有更高的电压调节范围和更低的谐波含量。
NPC三电平逆变器由三个H桥逆变器组成，每个H桥逆变器由两个开关管和两个二极管组成。
在工作过程中，逆变器的输入端接受直流电压，通过逆变操作将其转换为交流电压输出。
三电平逆变器的工作原理可以分为两个阶段：充电和放电。
在充电阶段，逆变器的输入电压为正直流电压，通过控制开关管的导通和关断，将电荷储存在电容器中。
在放电阶段，逆变器的输入电压为负直流电压，同样通过控制开关管的导通和关断，将储存的电荷释放出来，形成交流电压输出。
具体来说，当逆变器的输入电压为正直流电压时，上半桥的开关管1和开关管2导通，下半桥的开关管3和开关管4关断。
此时，电荷从直流电源通过开关管1和开关管2充电，存储在电容器上。
在此过程中，通过控制开关管的导通和关断时间，可以调节逆变器的输出电压幅值和频率。
当逆变器的输入电压为负直流电压时，上半桥的开关管1和开关管2关断，下半桥的开关管3和开关管4导通。
此时，储存在电容器上的电荷被释放，形成交流电压输出。
同样，通过控制开关管的导通和关断时间，可以调节逆变器的输出电压幅值和频率。
总结起来，NPC三电平逆变器通过控制开关管的导通和关断，实现了对直流电源的电荷充放电，从而将直流电源转换为交流电源。
通过调节开关管的导通和关断时间，可以控制逆变器的输出电压幅值和频率，实现对电能的变换和控制。
在实际应用中，NPC三电平逆变器具有许多优点，如输出电压谐波含量低、电压调节范围广、适用于高功率应用等。
因此，它被广泛应用于风力发电、太阳能发电、电动车等领域，为可再生能源的开发和利用提供了重要的支持。
对称式三电平逆变器
对称式三电平逆变器对称式三电平逆变器：实现高效电能转换的关键技术一、引言在当今电力系统中，逆变器作为电能转换的核心设备，起到了将直流电能转换为交流电能的关键作用。
而对称式三电平逆变器作为一种高效电能转换技术，正在逐渐引起人们的关注和重视。
本文将深入探讨对称式三电平逆变器的原理、特点以及在电能转换中的应用，并分享个人观点和理解。
二、对称式三电平逆变器的原理及特点1. 原理：对称式三电平逆变器通过采用三个开关和两个电容构成的电路，将输入的直流电源转换为具有三个电平的输出交流电源。
其中，两个电容的引入有助于提升逆变器的输出电平，从而降低了输出谐波和交流滤波器的成本和体积。
2. 特点：（1）高效性：由于对称式三电平逆变器具有更少的开关失配和更低的开关功率损耗，因此能够实现更高的电能转换效率。
（2）低谐波：对称式三电平逆变器能够产生更纯净的输出波形，有效降低输出谐波含量，符合电力系统对电能质量的要求。
（3）减小滤波器成本和体积：通过引入两个电容，对称式三电平逆变器能够减小对输出滤波器的依赖，从而降低其成本和体积。
三、对称式三电平逆变器在电能转换中的应用对称式三电平逆变器由于其高效、低谐波和减小滤波器成本和体积等特点，在电能转换领域得到了广泛的应用。
以下是几个典型的应用场景：1. 变频调速系统：对称式三电平逆变器可以用于驱动工业电机的变频调速系统。
它能够实现高效的电能转换，提高电机的运行效率，并且符合对电网质量要求的低谐波要求。
2. 太阳能发电系统：对称式三电平逆变器在太阳能发电系统中也有广泛应用。
它能够将太阳能板产生的直流电能转换为交流电能，并且输出的电能质量较高，对电网的影响较小。
3. 新能源微电网系统：对称式三电平逆变器在新能源微电网系统中具有重要应用价值。
其高效、低谐波的特点可以保证电网的稳定运行，并且能够更好地适应不同的电网负载需求。
四、个人观点和理解对称式三电平逆变器作为一种新型电能转换技术，在电力系统中具有重要的应用前景。
三电平逆变器工作原理

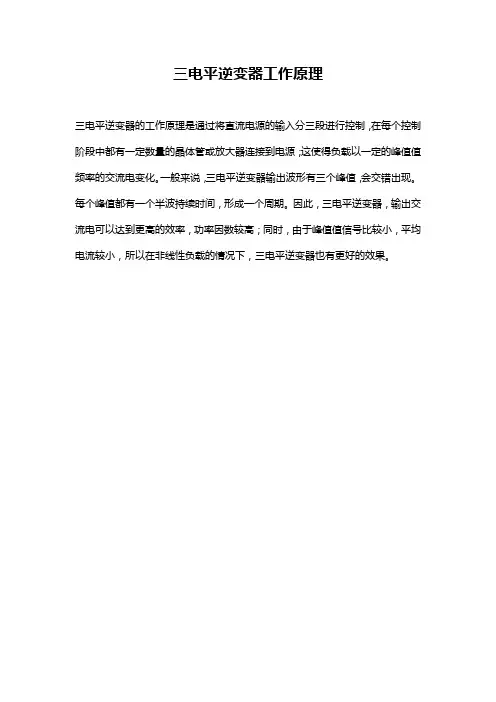

三电平逆变器工作原理
三电平逆变器的工作原理是通过将直流电源的输入分三段进行控制，在每个控制阶段中都有一定数量的晶体管或放大器连接到电源；这使得负载以一定的峰值值频率的交流电变化。
一般来说，三电平逆变器输出波形有三个峰值，会交错出现。
每个峰值都有一个半波持续时间，形成一个周期。
因此，三电平逆变器，输出交流电可以达到更高的效率，功率因数较高；同时，由于峰值值信号比较小，平均电流较小，所以在非线性负载的情况下，三电平逆变器也有更好的效果。
[三电平逆变器的主电路结构及其工作原理]三电平逆变器工作原理
![[三电平逆变器的主电路结构及其工作原理]三电平逆变器工作原理](https://img.taocdn.com/s3/m/abdf20ba9e314332396893ff.png)
[三电平逆变器的主电路结构及其工作原理]三电平逆变器工作原理三电平逆变器的主电路结构及其原理所谓三电平是指逆变器侧每相输出电压相对于直流侧有三种取值，正端电压(+Vdc/2)、负端电压(-Vdc/2)、中点零电压(0)。
二极管箱位型三电平逆变器主电路结构如图所示。
逆变器每一相需要4个IGBT 开关管、4个续流二极管、2个箱位二极管;整个三相逆变器直流侧由两个电容C1、C2串联起来来支撑并均衡直流侧电压，C1=C2。
通过一定的开关逻辑控制，交流侧产生三种电平的相电压，在输出端合成正弦波。
三电平逆变器的工作原理以输出电压A相为例，分析三电平逆变器主电路工作原理，并假设器件为理想器件，不计其导通管压降。
定义负载电流由逆变器流向电机或其它负载时的方向为正方向。
(l) 当Sa1、Sa2导通，Sa3、Sa4关断时，若负载电流为正方向，则电源对电容C1充电，电流从正极点流过主开关Sa1、Sa2，该相输出端电位等同于正极点电位，输出电压U=+Vdc/2;若负载电流为负方向，则电流流过与主开关管Sa1、Sa2反并联的续流二极管对电容C1充电，电流注入正极点，该相输出端电位仍然等同于正极点电位，输出电压U=+Vdc/2。
通常标识为所谓的“1”状态，如图所示。
“1”状态“0”状态“-1”状态(2) 当Sa2、Sa3导通，Sa1、Sa4关断时，若负载电流为正方向，则电源对电容C1充电，电流从O点顺序流过箱位二极管Da1，主开关管Sa2:，该相输出端电位等同与0点电位，输出电压U=O;若负载电流为负方向，则电流顺序流过主开关管Sa3和箱位二极管Da2，电流注入O点，该相输出端电位等同于O点电位，输出电压U=0，电源对电容C2充电。
即通常标识的“0”状态，如图所示。
(3) 当Sa3、Sa4导通，Sa1、Sa2关断时，若负载电流为正方向，则电流从负极点流过与主开关Sa3、Sa4反并联的续流二极管对电容C2进行充电，该相输出端电位等同于负极点电位，输出电压U=-Vdc/2;若负载电流为负方向，则电源对电容C2充电，电流流过主开关管Sa3、Sa4注入负极点，该相输出端电位仍然等同于负极点电位，输出电压U=-Vdc/2。
t型三电平逆变器工作原理知乎
t型三电平逆变器工作原理知乎全文共四篇示例，供读者参考第一篇示例：T型三电平逆变器是一种常用的逆变器拓扑结构，广泛应用于工业控制、新能源领域等。
它具有输出波形质量高、效率高、可靠性好等优点，因此备受工程师们的青睐。
本文将从T型三电平逆变器的工作原理入手，详细介绍其结构特点、工作原理及应用领域。
一、T型三电平逆变器的结构特点T型三电平逆变器是由两个单向晶闸管和两个双向可控硅构成的，其拓扑结构如下图所示：1. 两个单向晶闸管：用于控制电路的导电方向，确保电流能够正常流动。
2. 两个双向可控硅：用作开关，实现电压的倒换和开关控制。
3. 电容电感滤波器：用于对输出波形进行滤波，减小谐波含量，提高输出波形质量。
T型三电平逆变器的结构简单、可靠性高、成本低廉，因此在工业控制领域得到了广泛的应用。
T型三电平逆变器的工作原理主要可分为两个方面：整流过程和逆变过程。
1. 整流过程：整流过程中，电流由直流侧流入逆变器，经过两个单向晶闸管和两个双向可控硅的控制，实现对电流的正向流通。
在这个过程中，逆变器的输出电压保持为直流电压值。
在逆变过程中，逆变器的工作主要包括两个阶段：高电平和低电平。
在高电平阶段，逆变器输出的电压由两个单向晶闸管控制，此时输出电压为正常的逆变电压；而在低电平阶段，逆变电压为零，通过两个双向可控硅实现对电压的倒换和控制，从而实现对输出波形的调制。
通过这种方式，T型三电平逆变器能够实现输出波形质量高、效率高的优点，适用于各种工业控制和新能源领域。
1. 工业控制：T型三电平逆变器能够提供稳定可靠的电源输出，适用于各种电机控制、电力系统控制等工业控制领域。
2. 新能源领域：T型三电平逆变器作为新能源系统的核心部件之一，可以实现对风力发电、光伏发电等新能源的有效控制和管理。
3. 电力电子领域：T型三电平逆变器在电力电子领域中也有着广泛的应用，例如UPS电源、变频空调、电动汽车等。
第二篇示例：T型三电平逆变器是现代电力电子技术中常见的一种逆变器结构，它具有高效率、低损耗等优点，在各种电力应用中得到广泛应用。
三电平逆变器.ppt
UrefUjU
三相相电压经过坐标变换可得到式
U
2 3UA
1 3
U
B
1 3
U
C
U
1 3
U
B
_
1 3
U
C
得到三相相电压表示的ቤተ መጻሕፍቲ ባይዱ压空间矢量表达式：
U S3 2(U AU B ej23U C ej43)
三电平逆变器空间矢量及扇区划分
β
NPN
OPN
PPN
NPP称为大矢量 PON称为中矢量 OPP称为小矢量
二极管箝位式三电平逆变器SVPWM控制
学号：12721151 姓名：张笠君
一 二极管箝位式三电平逆变器SVPWM原理
P
S1
S5
S9
C1
S2
S6
S10
Vdc O
S3
S7
S11
C2
S4
S8
S12
N
A
B
C
二极管钳位型三电平拓扑结构图
通过两个串联的大电容C 1 和 C 2 将直流母线电压分成三个电平，即
V dc 2
，0，
V dc 2
（以两个电容的中点定义为中性点）。每相桥臂的二个
D D ， 二极管都将每个开关器件的电压钳位到直流母线电压的一 12
一半。它的每个开关器件承受的直流侧电压值将为两电平时的一半，这是三
电平逆变器最大的优点。
波形质量得到改善的同时降低了开关频率，电压上升率降低为两电平变流 器的一半。输出电压点评数的增多，线电压为5个电平。
1
2 3
Vg Vh
2
NPP
POO
NOO
NOP
OOP NNO
大功率三电平逆变器
大功率三电平逆变器
大功率三电平逆变器
一、概述
大功率三电平逆变器是一种新型的电力电子技术，它可以有效地将低压直流电源转换为高压交流输出，并能够有效的节约能源。
它的主要结构由三个不同频率的晶体管及三个无源滤波器的变压器组成，并能够输出高品质的波形及电源能量。
二、工作原理
大功率三电平逆变器的工作原理如下：
1、低压直流电源连接到三个晶体管。
2、三个晶体管的控制信号由三个无源滤波器的变压器加工。
3、三个晶体管的工作状态可以改变，产生不同的输出，从而获得高压的交流输出。
4、三个晶体管可以改变其相对工作状态，实现高功率转换效率。
三、应用
大功率三电平逆变器由于其节省能源的优势而被广泛的应用于电力电子领域，其中包括发电厂、汽车制造厂、航空航天等工业领域的电力转换应用，为电力电子技术的发展和应用做出了重要贡献。
- 1 -。
三电平逆变器的主要电路结构及其工作原理
三电平逆变器的主要电路结构及其工作原理1. 引言三电平逆变器是一种常用于电力电子领域的逆变器类型。
本文将介绍三电平逆变器的主要电路结构及其工作原理。
2. 三电平逆变器的主要电路结构三电平逆变器的主要电路构成包括以下几部分：2.1 直流侧电路在三电平逆变器中，直流侧电路主要由直流电源、电感和电容组成。
直流电源为逆变器提供稳定的直流输入电压。
电感和电容则用于滤波和平衡电流。
2.2 逆变侧电路逆变侧电路是三电平逆变器的关键组成部分，它包括多个H桥逆变器模块。
每个H桥逆变器模块由六个功率开关器件（IGBT或MOSFET）组成，通过开关器件的开关控制，将直流电压转换为三相交流电压。
2.3 控制电路控制电路负责对逆变器进行调节和控制。
它接收传感器反馈的信息，并根据需要控制各个功率开关器件的开关状态，以实现所需的电压输出。
3. 三电平逆变器的工作原理三电平逆变器通过合理的开关控制方式，能够产生三个不同电平的输出电压，从而实现对负载的精确控制。
以下是三电平逆变器的基本工作原理：1. 首先，直流电源提供稳定的直流电压，并通过电感和电容进行滤波和平衡。
2. 控制电路接收传感器反馈的信息，计算并控制各个开关器件的开关状态。
根据需要，控制电路的输出信号将引导各个H桥逆变器模块的开关器件相应地开启或关闭。
3. 开关器件的开关状态改变时，会产生不同的电压输出。
通过合理的开关控制，三电平逆变器可以在不同电平之间切换，从而实现对输出电压的精确控制。
4. 最后，经过逆变侧电路的转换，三电平逆变器将直流电压转换为三相交流电压，供给负载使用。
4. 总结三电平逆变器的主要电路结构由直流侧电路、逆变侧电路和控制电路组成。
通过合理的开关控制方式，三电平逆变器能够产生三个不同电平的输出电压，实现对负载的精确控制。
三电平逆变器在电力电子领域有着广泛的应用前景。
以上是对三电平逆变器的主要电路结构及其工作原理的介绍。
参考文献：- [引用1] - [引用2] - ......。
t型三电平逆变器工作原理_概述说明
t型三电平逆变器工作原理概述说明1. 引言1.1 概述本文旨在介绍T型三电平逆变器的工作原理。
随着电力电子技术的不断发展，逆变器作为其中重要的一环，广泛应用于各种电力供应系统中。
T型三电平逆变器是一种新型的逆变器拓扑结构，具有以下特点：高效率、较低的谐波失真、更好的输出质量等。
深入了解该逆变器的工作原理对于进一步应用开发和改进具有重要意义。
1.2 文章结构文章按照以下结构进行组织：引言部分概述了文章内容和目的；接下来将详细介绍T型三电平逆变器的基本工作原理，包括逆变器简介、结构组成以及基本工作原理概述；然后说明了T型三电平逆变器具体的工作步骤，包括正半周期和负半周期的工作过程以及各部分之间调节方式的说明；接着总结并分析了该逆变器的优点，并给出了一些应用领域示例；最后展望了T型三电平逆变器的发展前景；最后在结论部分对整篇文章进行总结。
1.3 目的本文的目的是为读者提供一个全面而清晰的了解T型三电平逆变器工作原理的介绍。
通过对逆变器的基本工作原理和具体工作步骤进行详细说明，读者可以更好地理解该逆变器的特点和优势，并了解其在实际应用中的潜力和前景。
同时，本文也为后续进一步研究、开发和改进T型三电平逆变器提供了基础知识和参考依据。
2. T型三电平逆变器的基本工作原理2.1 逆变器简介在现代电力系统中，逆变器是一种重要的电力转换设备，它可以将直流电能转换为交流电能，广泛应用于各种领域。
T型三电平逆变器是一种常见的逆变器类型之一。
2.2 T型三电平逆变器的结构组成T型三电平逆变器由直流侧、谐振回路和交流侧组成。
直流侧由直流源供应，通常使用整流桥来提供所需的直流电压。
谐振回路由谐振电感和谐振电容组成，用于调节输出交流波形的谐振频率。
交流侧由三个开关管构成，用来控制输出功率的开关状态。
2.3 基本工作原理概述T型三电平逆变器工作原理基于多级波形合成技术，通过将多个不同分段的直流波形进行合并，实现更接近正弦波形的输出。
t型三电平逆变电路原理
t型三电平逆变电路原理T型三电平逆变电路原理引言：T型三电平逆变电路是一种常用的变流器电路，主要用于将直流电能转换为交流电能。
本文将介绍T型三电平逆变电路的原理及其工作方式。
一、T型三电平逆变电路的原理T型三电平逆变电路由两个交流电源和一串联的电容组成。
其中，交流电源分别连接到电容的两个极端，而电容的中点则作为输出端。
在电容两端，通过开关管（IGBT或MOSFET）进行开关控制，从而实现电流的倒换。
二、T型三电平逆变电路的工作方式1. 正半周期工作：在正半周期中，当开关管S1和S2闭合时，电容充电。
此时，电容的两端电位差逐渐增大，直到达到交流电源的峰值电压。
当电容电压超过交流电源的峰值电压时，开关管S1和S2打开，导致电容开始放电。
放电过程中，电容的两端电位差逐渐减小，直到达到零电位。
在这个过程中，输出电压从零电位逐渐增加到交流电源的峰值电压。
2. 负半周期工作：在负半周期中，当开关管S3和S4闭合时，电容再次充电。
此时，电容的两端电位差逐渐增大，直到达到交流电源的峰值电压的负值。
当电容电压超过交流电源的负峰值电压时，开关管S3和S4打开，导致电容开始放电。
放电过程中，电容的两端电位差逐渐减小，直到达到零电位。
在这个过程中，输出电压从零电位逐渐减小到交流电源的负峰值电压。
3. 输出电压的形成：通过正半周期工作和负半周期工作的交替，T型三电平逆变电路可以实现三个不同电平的输出电压：正峰值电压、负峰值电压和零电位。
这三个电平的组合形成了一个三电平的交流输出电压。
三、T型三电平逆变电路的优点1. 输出电压波形质量高：T型三电平逆变电路通过控制开关管的开关时间和关断时间，可以实现更接近正弦波的输出电压波形，有效降低谐波含量。
2. 输出功率大：T型三电平逆变电路在实现三电平输出的同时，也可以实现较大的输出功率，满足不同应用场景对功率的需求。
3. 效率高：T型三电平逆变电路采用高效的开关管进行控制，具有较高的能量转换效率，减少能量损耗，提高系统效率。
三电平逆变器的核心电路结构及其工作原理
三电平逆变器的核心电路结构及其工作原理引言三电平逆变器是一种高效、可靠的电力变换装置，广泛应用于交流电压转换和能量传输领域。
本文将介绍三电平逆变器的核心电路结构以及其工作原理。
一、核心电路结构三电平逆变器的核心电路结构由下述几个关键部分组成：1. 开关元件：采用了多级电压型的开关元件，通常是由多个功率晶体管和二极管组成的。
这些开关元件被安排在多级逆变器中，以实现多电平输出。
2. 输出滤波电容：用于滤波和平滑输出电压。
由于三电平逆变器的输出电压是多级的，而且每个电平将会有一个对应的输出滤波电容。
3. 控制电路：负责监测和控制开关元件的导通和截止。
它通过计算电压和电流来监测逆变器的输出，并动态调整开关元件的状态。
4. 直流电源：用于供电逆变器的控制电路和开关元件。
通常采用稳定的直流电压来为逆变器提供能量。
二、工作原理三电平逆变器的工作原理如下：1. 初始状态：逆变器没有产生输出，开关元件全部截止。
此时，直流电源通过控制电路供电。
2. 启动过程：当逆变器需要开始工作时，控制电路将开始计算电压和电流，并根据要求控制开关元件的导通和截止。
开关元件的导通由控制信号决定。
3. 多电平输出：当开关元件导通时，对应级别的电压将会导出，经过输出滤波电容进行平滑和滤波。
逆变器的输出电压为多个电平输出的叠加。
4. 动态调整：通过对控制电路进行实时计算和监测，逆变器能够动态调整开关元件的状态。
这样可以保持输出电压的稳定性和减小谐波。
5. 关闭过程：当逆变器不再需要工作时，控制电路将停止控制开关元件的导通和截止。
逆变器将逐渐停止输出，并进入初始状态。
三、总结三电平逆变器是一种高效、可靠的电力变换装置。
通过合理设计的核心电路结构，逆变器实现了多电平输出和动态调整开关元件的状态，从而保证了输出电压的稳定性和减小谐波。
在实际应用中，三电平逆变器已广泛应用于交流电压转换和能量传输领域，发挥了重要作用。
以上就是三电平逆变器的核心电路结构及其工作原理的介绍。
三电平逆变器PPT课件
工作原理分析
由
SA、SB、SC
组成的电路共有3×3×3=27种组合，
对应主电路有27种工作模式，开关状态及相应电
压值如表所示
2021/3/7
15
CHENLI
三电平逆变器基本原理
2021/3/7
16
CHENLI
三电平逆变器基本原理
2021/3/7
17
CHENLI
三电平逆变器控制方法
单脉冲控制
2021/3/7
32
CHENLI
二电平与三电平逆变器比较
二电平输出端对电源中点电位仅2个值，而三 电平有三个值
三电平逆变器输出端电压波形比二电平包含较 小的谐波分量，脉动转矩降低
与二电平相比，三电平逆变器中的开关器件所 承受的电压是二电平的一半，为0.5Ud,元件耐 压水平可降低一半；当采用相同耐压水平的功 率开关元件时，三电平可承受更高的直流中间 电压，从而提升电机功率
而当ɑ>60度时，波形变为不连续的脉冲波，谐 波很大
因此，在电力牵引传动系统中，逆变器采用三 电平主电路且机车运行于高速区时，方波控制 角都会满足0~30度
2021/3/7
25
CHENLI
三电平逆变器控制方法
SPWM控制，即采用多个不同宽度的脉冲波控制
2021/3/7
26
CHENLI
三电平逆变器控制方法
当负载电流为负时形成od10t13a通t13t14导通t11t12关断则不轮电机负载的电流方向a点的电位为功率开关只有以上三种组合并且t11和t14不能够同时开通为了防止同一相上下两桥臂的开关元件同时导通而引起直流侧电源短路逆变器中上述功率开关通断转换必须遵循先断后通的原则即先给应关断的元件关断信号待其关断后留一定的时间裕量然后再给应导通的元件发出到通信号在两者之间留出一个短暂的死区时间死区时间的长短根据开关元件的开关速度来决定工作原理分析三电平逆变器基本原理利用上述理想开关函数每相桥臂电路结构可以简化为一个与直流侧相通的单刀三掷开关s组成的电路共有33327种组合对应主电路有27种工作模式开关状态及相应电压值如表所示输出交流量的每半个周期中只有一块宽度可随控制角调节的矩形电压或电流脉冲称单脉冲工作方式即方波调制
三电平逆变器调制比
三电平逆变器调制比1概述三电平逆变器是一种新型的逆变器拓扑结构，相比传统的二电平逆变器具有更加优秀的性能，特别是在高电压和大电流的应用场合表现更加出色。
其中，调制比是三电平逆变器控制的一个重要参数，本文将从三电平逆变器的工作原理、调制比的定义和影响、常用的调制方式以及实际应用等方面进行详细的介绍。
2三电平逆变器的工作原理在三电平逆变器中，三个电平分别有自己的电源电压，并通过不同的开关进行控制。
因此，它可以产生三种不同的输出电压：-Vdc、0和+Vdc。
在正半周，当电源电压为Vdc时，电路工作在上升区间，即Vdc>u>0；当电源电压为2Vdc时，电路工作在平顶区间，即2Vdc>u>Vdc；当电源电压为3Vdc时，电路工作在下降区间，即3Vdc>u>2Vdc。
在负半周，根据输出形式的不同，三电平逆变器的工作方式也有所不同。
3调制比的定义和影响调制比是指三电平逆变器中，高电平（+Vdc）和低电平（-Vdc）所占的比例。
通常，调制比可以通过改变开关的控制信号来实现。
影响调制比的因素很多，比如开关频率、负载、输出电流等。
在三电平逆变器中，当调制比为0.5时，意味着高电平和低电平的时间相等，这是最适合传输高质量信号的状态，同时也具有较小的谐波失真和高效率的优点。
4常用的调制方式目前，常见的调制方式主要包括正弦波调制、三角波调制和空间向量调制。
其中，正弦波调制最为简单，通过将一个固定的正弦波与三电平逆变器的开关信号进行混合来实现。
三角波调制则利用三角波信号的周期性来实现，通常是将三角波信号与高、低电平之间的比较结果进行比较，从而得出开关控制信号。
空间向量调制是一种较为先进的调制方式，它可以通过更加高级的算法来实现控制，从而获得更高的精度和效率。
5实际应用三电平逆变器在电力电子、电动汽车、可再生能源等领域都有着广泛的应用。
比如，在电动汽车中，三电平逆变器可以控制电机的转动速度和转矩，提高电动汽车的动力和稳定性；在风力发电和太阳能发电中，二电平逆变器将直流电转化为交流电并将其输送到电网中。
t型三电平 逆变器电路
t型三电平逆变器电路T型三电平逆变器电路是一种常见的电力变换装置，广泛应用于电力系统、电动汽车和工业控制领域。
它能将直流电能转换为交流电能，具有输出电压波形质量高、效率高、可靠性强等优点。
本文将对T型三电平逆变器电路的原理、工作方式以及应用进行详细介绍。
T型三电平逆变器电路由两个半桥逆变器级联而成，每个半桥逆变器由两个开关管和两个二极管组成。
其中，一个半桥逆变器的开关管控制上半桥，另一个半桥逆变器的开关管控制下半桥。
通过合理的开关管控制策略，可以实现电压的三电平输出。
T型三电平逆变器电路的工作方式如下：首先，通过PWM控制策略，对上半桥和下半桥的开关管进行逆变操作。
当上半桥的开关管导通时，上半桥输出电压为正电压；当下半桥的开关管导通时，下半桥输出电压为负电压；当上、下半桥的开关管均不导通时，输出电压为零。
T型三电平逆变器电路的优点之一是输出电压的波形质量高。
由于采用了三电平输出，电压波形更加接近正弦波，减小了谐波含量，降低了对电力系统和负载设备的干扰。
此外，T型三电平逆变器电路的效率也比较高，能够有效降低能量损耗，提高能量利用率。
T型三电平逆变器电路的应用非常广泛。
首先，在电力系统中，T型三电平逆变器电路常用于电压源型逆变器，将直流电能转换为交流电能，供电给电网或负载设备。
其次，在电动汽车领域，T型三电平逆变器电路可以将电池的直流电能转换为电动机所需的交流电能，实现电动汽车驱动。
此外，T型三电平逆变器电路还可以应用于工业控制领域，用于控制电机的运行。
在实际应用中，需要注意T型三电平逆变器电路的控制策略和保护措施。
合理的PWM控制策略可以确保电压波形质量和输出功率的稳定性。
此外，应加入过流、过压、过温等保护装置，以确保电路的安全运行。
T型三电平逆变器电路是一种重要的电力变换装置，具有输出电压波形质量高、效率高、可靠性强等优点。
它在电力系统、电动汽车和工业控制领域有着广泛的应用前景。
随着电力电子技术的不断发展，T型三电平逆变器电路将会变得更加高效、稳定和智能化。
三电平逆变器基本介绍
三电平逆变器基本介绍一、三电平逆变器的基本工作原理+BUS+12VDC C1D3Q1Q2iLLC+uCD1GND+u负载Q3+ 12VDC C2 D4D2Q4−BUS图1三电平逆变器主电路图2四个开关管的驱动信号波形当u>0时，u=S* *1/ 2VDC，且S* =1表示Q1 通Q3 断，S* =0 表示Q1断Q3通；当u<0时，u=(S* −1) *1/ 2VDC，且S* =1表示Q2 通Q4 断，S* =0表示Q2断Q4通；由以上可见，S1代表了Q1 通（输出电压的正半周）或Q2 通* =（输出电压的负半周），而由图2 可见，Q1 正半周与Q2 负半周的驱动波形组合起来与原两电平的上管驱动波形完全一致，因此可以直接在原两电平的控制器平台上进行一定的修改，即可得到适合于三电平的控制器。
u =VS *1/ 2V DC=DC4Vt(S1) *1/ 2V−=DC*vmtVDC4V14+VDC1−*v Vm DC4uu><时时图3三电平逆变器模型（包括调制部分）图4三电平逆变器的控制框图二、三电平逆变器的缓冲电路P1P2+12VDC−G2G1CDC1DR11C1D3Q1Q2ALiL+uC+uC−负载+12VDC−CDC2C2D R22D4Q3Q4N1N2图 5 实验中所采用的NPC 缓冲电路实验中发现在突加RCD 负载时会在Q2、Q3 上产生很大的电压尖峰，经仔细分析，主要有以下两个方面的原因：第一：在突加RCD 负载时会产生很大的电流尖峰，由于控制板在设计时考虑的状况是当出现过流信号时同时封锁Q1、Q2、Q3、Q4 的驱动信号，从而导致A 点电位在封锁Q1、Q2、Q3、Q4 驱动瞬间的变化最大幅值可以达到V，很类似于两电平逆变DC器工作时的状态，容易导致开关管上出现电压尖峰。
解决办法：当出现电流尖峰时仅仅封锁Q1、Q4 的驱动信号，而Q2、Q3 的驱动不封锁，仍然保持原状态不变，如此一来在封锁Q1、Q4 驱动瞬间A 点电位的变化最大幅值仅仅为1 ，因/ 2VDC此大大减小了开关管上的电压尖峰。
三电平逆变器拓扑结构
三电平逆变器拓扑结构
三电平逆变器是一种常用的逆变器拓扑结构，它具有三个电平输出，可以实现更低的谐波失真和更高的输出质量。
三电平逆变器的拓扑结构如下：
1. 主桥臂：主桥臂由四个开关器件组成，通常为IGBT或MOSFET。
这些开关器件通过控制其导通和截止状态，实现电流的倒换和逆变输出。
2. 辅助桥臂：辅助桥臂也由四个开关器件组成，通常也是IGBT或MOSFET。
辅助桥臂通过控制其导通和截止状态，实现对输出电压的调节和控制。
3. 中性点：三电平逆变器还具有一个中性点，用于连接电源和负载。
中性点可以通过连接一个电感和电容的LC滤波电路来实现，用于平衡电路的工作。
三电平逆变器的工作原理是，通过控制主桥臂和辅助桥臂的开关器件的导通和截止状态，将输入电压倒换并输出为三个电平的逆变电压。
通过对开关器件的准确控制，可以使逆变器输出的电压近似于正弦波，并且具有较低的谐波失真。
三电平逆变器的优点是输出质量高、谐波失真小、效率高，适用于需要高质量输出电压的应用场合，如电机驱动、太阳能发电等。
但同时，控制复杂度较高，成本也相对较高。
三电平电压型逆变器
三电平电压型逆变器一、引言逆变器是将直流电转换为交流电的装置，广泛应用于电力系统、电动汽车和可再生能源等领域。
三电平电压型逆变器是一种高效、可靠的逆变器拓扑结构，其具有较低的谐波失真和较高的功率因数。
本文将深入探讨三电平电压型逆变器的原理、特点和应用。
二、原理三电平电压型逆变器是一种多电平输出的逆变器拓扑结构，通过控制开关器件的开关状态，可以实现输出电压在三个不同电平之间切换。
其原理基于PWM（脉宽调制）技术，通过调整开关器件的导通时间比例，控制输出电压的幅值和频率。
三、特点三电平电压型逆变器具有以下特点： 1. 低谐波失真：通过增加输出电压的电平数，可以减小逆变器输出电压的谐波含量，提高电力质量。
2. 高功率因数：三电平电压型逆变器的输入电流波形接近正弦波，功率因数较高，减小了对电力系统的污染。
3. 高效率：相比传统的两电平逆变器，三电平电压型逆变器在同样输出功率下具有更高的转换效率。
4. 可靠性强：三电平电压型逆变器结构简单、稳定可靠，适用于各种工况和环境。
四、应用三电平电压型逆变器广泛应用于以下领域： ### 1. 电力系统在电力系统中，三电平电压型逆变器用于调节和控制电网的电压和频率，提高电力传输效率和稳定性。
### 2. 电动汽车电动汽车需要将电池的直流电转换为交流电供给电动机，三电平电压型逆变器可以提供稳定、高效的电能转换。
### 3. 可再生能源可再生能源如太阳能和风能的输出电压为直流，需要经过逆变器转换为交流电。
三电平电压型逆变器可以提供高质量的电能转换，减小对电力系统的影响。
五、总结三电平电压型逆变器是一种高效、可靠的逆变器拓扑结构，具有低谐波失真、高功率因数和高效率等特点。
它在电力系统、电动汽车和可再生能源等领域有着广泛的应用前景。
随着能源需求的增加和电力质量的要求提高，三电平电压型逆变器将发挥越来越重要的作用，推动能源转型和可持续发展。
三电平牵引逆变器的工作原理
三电平牵引逆变器的工作原理1.桥臂控制：三电平牵引逆变器采用桥臂控制方式，包括三个桥臂分别为上桥臂、中桥臂和下桥臂。
每个桥臂由多个晶闸管或IGBT组成。
这些晶闸管或IGBT可以根据控制信号开启或关闭，以控制电流的流向和大小。
2.脉宽调制：三电平牵引逆变器采用一种称为脉宽调制（PWM）的技术来产生交流输出电压。
脉宽调制是一种通过调节开关器件的导通时间来控制输出电压平均值的方法。
在此过程中，控制器会根据输入的控制信号来决定晶闸管或IGBT的开关时间，以实现所需的输出电压。
3.三电平输出：传统的两电平逆变器只能实现两种输出电平（正电平和负电平），而三电平牵引逆变器通过使用三个桥臂可以实现三个电平输出（正电平、负电平和零电平）。
这样一来，三电平逆变器的输出电压波形更接近正弦波，降低了输出谐波，并减少了电源和负载之间的电磁干扰。
4.控制策略：为了控制三电平牵引逆变器的输出电压，通常采用空间矢量调制（SVPWM）控制策略。
SVPWM可以通过合理分配桥臂的开关状态和导通时间，使输出电压跟随给定的参考电压矢量，实现精确的电压控制。
5.工作过程：在工作中，输入直流电源经过滤波电路，得到一个电压水平较稳定的直流电压。
然后，采用控制器生成的PWM信号控制桥臂的开关状态和导通时间，将直流电源的能量转换为交流输出电压。
最终，输出的交流电压通过滤波电路进行滤波以减少谐波，并提供给牵引设备使用。
总结起来，三电平牵引逆变器通过桥臂控制和脉宽调制技术，结合SVPWM控制策略，将直流电源转换为交流输出电压。
这种逆变器能够实现三个电平输出，提供高质量的交流电源，具有低电磁干扰和高转换效率的优点，因此在牵引设备等领域得到广泛应用。
(完整版)三电平逆变器的主电路结构及其工作原理
三电平逆变器的主电路结构及其工作原理所谓三电平是指逆变器交流侧每相输出电压相对于直流侧有三种取值,正端电压（+Vdc/2)、负端电压（-Vdc/2）、中点零电压(0).二极管箱位型三电平逆变器主电路结构如图所示。
逆变器每一相需要4个IGBT开关管、4个续流二极管、2个箱位二极管；整个三相逆变器直流侧由两个电容C1、C2串联起来来支撑并均衡直流侧电压,C1=C2。
通过一定的开关逻辑控制,交流侧产生三种电平的相电压,在输出端合成正弦波。
三电平逆变器的工作原理以输出电压A相为例，分析三电平逆变器主电路工作原理，并假设器件为理想器件，不计其导通管压降。
定义负载电流由逆变器流向电机或其它负载时的方向为正方向。
（l）当Sa1，、Sa2导通，Sa3、Sa4关断时，若负载电流为正方向，则电源对电容C1充电，电流从正极点流过主开关Sa1、Sa2,该相输出端电位等同于正极点电位，输出电压U=+V dc/2；若负载电流为负方向，则电流流过与主开关管Sa1、Sa2反并联的续流二极管对电容C1充电，电流注入正极点，该相输出端电位仍然等同于正极点电位,输出电压U=+V dc/2。
通常标识为所谓的“1"状态，如图所示。
“1"状态“0”状态“-1”状态（2）当Sa2、Sa3导通，Sa1、Sa4关断时，若负载电流为正方向，则电源对电容C1充电，电流从O点顺序流过箱位二极管D a1，主开关管Sa2:，该相输出端电位等同与0点电位，输出电压U=O;若负载电流为负方向，则电流顺序流过主开关管Sa3和箱位二极管D a2,电流注入O 点，该相输出端电位等同于O点电位，输出电压U=0,电源对电容C2充电。
即通常标识的“0”状态,如图所示。
（3）当Sa3、Sa4导通,Sa1、Sa2关断时，若负载电流为正方向，则电流从负极点流过与主开关Sa3、Sa4反并联的续流二极管对电容C2进行充电,该相输出端电位等同于负极点电位,输出电压U=—V dc/2;若负载电流为负方向，则电源对电容C2充电,电流流过主开关管Sa3、Sa4注入负极点，该相输出端电位仍然等同于负极点电位，输出电压U=-V dc/2。
三电平逆变器的主电路结构及其工作原理
三电平逆变器的主电路结构及其工作原理半桥逆变电路由两个IGBT和两个反并联二极管组成。
其中，IGBT被作为开关，用于控制电流的通断。
两个IGBT分别连接到一个中点上，而输出端连接到电源和负载。
在正半周，一个IGBT打开，另一个IGBT关闭，电流经过打开的IGBT和输出端，然后流回电源。
在负半周，两个IGBT都关闭，电流通过两个反并联二极管和输出端，然后流回电源。
通过控制两个IGBT的通断，可以改变输出电压的电平。
全桥逆变电路由四个IGBT和四个反并联二极管组成。
其中，两个IGBT连接到电源的负极，两个IGBT连接到电源的正极。
输出端连接到负载。
在正半周，位于负极的两个IGBT打开，位于正极的两个IGBT关闭，电流经过打开的IGBT和输出端，然后流回电源。
在负半周，位于负极的两个IGBT关闭，位于正极的两个IGBT打开，电流通过输出端和打开的IGBT，然后流回电源。
通过控制四个IGBT的通断，可以得到更高级别的输出电压。
1.通过控制电路对IGBT进行开关控制，在适当的时间点切换IGBT的通断状态。
2.在正半周，当一个IGBT打开时，贞反二极管会反向导通，通过输出端向电源回流。
当另一个IGBT关闭时，电流只能通过打开的IGBT和输出端。
3.在负半周，当两个IGBT都关闭时，贞反二极管反向导通，通过输出端向电源回流。
当两个IGBT都打开时，电流只能通过贞反二极管和输出端。
4.通过控制每个IGBT的定时开关，可以实现不同电平的输出电压。
具体的控制方法可以是PWM（脉宽调制）技术，通过调整PWM的占空比来改变输出电压的电平。
总的来说，三电平逆变器能够实现多种不同电平的输出电压，从而使其适用于不同的应用场景。
其主要优点包括输出电压波形更加接近正弦波、谐波含量低、输出电压平稳性好等。
同时，三电平逆变器还具有较高的能效和可靠性，被广泛应用于电力电子领域，特别是在可再生能源发电系统和工业电机驱动系统中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三电平逆变器的主电路结
构及其工作原理
Prepared on 22 November 2020
三电平逆变器的主电路结构及其工作原理所谓三电平是指逆变器交流侧每相输出电压相对于直流侧有三种取值，正端电压
(+Vdc/2)、负端电压(-Vdc/2)、中点零电压(0)。
二极管箱位型三电平逆变器主电路结构如图所示。
逆变器每一相需要4个IGBT开关管、4个续流二极管、2个箱位二极管;整个三相逆变器直流侧由两个电容C1、C2串联起来来支撑并均衡直流侧电压，C1=C2。
通过一定的开关逻辑控制，交流侧产生三种电平的相电压，在输出端合成正弦波。
三电平逆变器的工作原理
以输出电压A相为例，分析三电平逆变器主电路工作原理，并假设器件为理想器件，不计其导通管压降。
定义负载电流由逆变器流向电机或其它负载时的方向为正方向。
(l)当Sa1，、Sa2导通，Sa3、Sa4关断时，若负载电流为正方向，则电源对电容C1充电，电流从正极点流过主开关Sa1、Sa2，该相输出端电位等同于正极点电位，输出电压
U=+V dc/2;若负载电流为负方向，则电流流过与主开关管Sa1、Sa2反并联的续流二极管对电容C1充电，电流注入正极点，该相输出端电位仍然等同于正极点电位，输出电压U=+V dc/2。
通常标识为所谓的“1”状态，如图所示。
“1”状态“0”状态
“-1”状态
(2)当Sa2、Sa3导通，Sa1、Sa4关断时，若负载电流为正方向，则电源对电容C1充电，电流
从O点顺序流过箱位二极管D a1，主开关管Sa2:，该相输出端电位等同与0点电位，输出电压U=O;若负载电流为负方向，则电流顺序流过主开关管Sa3和箱位二极管D a2，电流注入O点，该相输出端电位等同于O点电位，输出电压U=0，电源对电容C2充电。
即通常标识的“0”状态，如图所示。
(3)当Sa3、Sa4导通，Sa1、Sa2关断时，若负载电流为正方向，则电流从负极点流过与主开
关Sa3、Sa4反并联的续流二极管对电容C2进行充电，该相输出端电位等同于负极点电位，输出电压U=-V dc/2;若负载电流为负方向，则电源对电容C2充电，电流流过主开关管Sa3、Sa4注入负极点，该相输出端电位仍然等同于负极点电位，输出电压U=-V dc/2。
通常标识为“-1”状态，如图所示。
三电平逆变器工作状态间的转换
相邻状态之间转换时有一定的时间间隔，称之为死区时间(DeadTime)，即从“l”到“0”的过程是:先关断Sa1，当一段死区时间后Sal截止，然后再开通Sa3;从“0”到“-1”的过程是:先关断Sa2，当一段死区时间后Sa2截止，再开通Sa4。
“-l”到“0”以及“0”到“l”的转换与上述类似。
如果在Sa1，没有完全被关断时就开通Sa3，则Sa1、Sa2、Sa3串联直通，从而直流母线高压直接加在Sa4上，导致Sa4毁坏。
所以在开关器件的触发控制上，一定的死区时间间隔是必要的。
同时需要注意的是，这三种状态间的转换只能在“1”与“0”以及“0”与“-1”之间进行。
决不允许在“1”与“-1”之间直接转换，否则在死区时间里，一相四个开关容易同时连通，从而将直流母线短接，后果十分严重。
同时，这样操作也会增加开关次数，导致开关损耗的增加。
所以，“1”和“-1”之间的转换必须以“0”为过渡。
