FX1S控制步进电机的实例(图与程序
PLC控制步进电机的实例(图与程序)知识讲解
PLC控制步进电机的实例(图与程序)·采用绝对位置控制指令(DRVA)，大致阐述FX1S控制步进电机的方法。
由于水平有限，本实例采用非专业述语论述，请勿引用。
·FX系列PLC单元能同时输出两组100KHZ脉冲，是低成本控制伺服与步进电机的较好选择！·PLS+，PLS-为步进驱动器的脉冲信号端子，DIR+，DIR-为步进驱动器的方向信号端子。
·所谓绝对位置控制(DRVA),就是指定要走到距离原点的位置，原点位置数据存放于32位寄存器D8140里。
当机械位于我们设定的原点位置时用程序把D8140的值清零，也就确定了原点的位置。
·实例动作方式：X0闭合动作到A点停止，X1闭合动作到B点停止，接线图与动作位置示例如左图(距离用脉冲数表示)。
·程序如下图：(此程序只为说明用，实用需改善。
)·说明：·在原点时将D8140的值清零(本程序中没有做此功能)·32位寄存器D8140是存放Y0的输出脉冲数，正转时增加，反转时减少。
当正转动作到A点时，D8140的值是3000。
此时闭合X1，机械反转动作到B点，也就是-3000的位置。
D8140的值就是-3000。
·当机械从A点向B点动作过程中，X1断开(如在C点断开)则D8140的值就是200，此时再闭合X0，机械正转动作到A点停止。
·当机械停在A点时，再闭合X0，因为机械已经在距离原点3000的位置上，故而机械没有动作！·把程序中的绝对位置指令(DRVA)换成相对位置指令(DRVI)：·当机械在B点时(假设此时D8140的值是-3000)闭合X0，则机械正转3000个脉冲停止，也就是停在了原点。
D8140的值为0·当机械在B点时(假设此时D8140的值是-3000)闭合X1，则机械反转3000个脉冲停止，也就是停在了左边距离B点3000的位置(图中未画出)，D8140的值为-6000。
FX1S控制步进电机的实例(图与程序)
此主题相关图片如下，点击图片看大图：·采用绝对位置控制指令(DRVA)，大致阐述FX1S控制步进电机的方法。
由于水平有限，本实例采用非专业述语论述，请勿引用。
·FX系列PLC单元能同时输出两组100KHZ脉冲，是低成本控制伺服与步进电机的较好选择！·PLS+，PLS-为步进驱动器的脉冲信号端子，DIR+，DIR-为步进驱动器的方向信号端子。
·所谓绝对位置控制(DRVA),就是指定要走到距离原点的位置，原点位置数据存放于32位寄存器D8140里。
当机械位于我们设定的原点位置时用程序把D8140的值清零，也就确定了原点的位置。
·实例动作方式：X0闭合动作到A点停止，X1闭合动作到B点停止，接线图与动作位置示例如左图(距离用脉冲数表示)。
·程序如下图：(此程序只为说明用，实用需改善。
)·说明：·在原点时将D8140的值清零(本程序中没有做此功能)·32位寄存器D8140是存放Y0的输出脉冲数，正转时增加，反转时减少。
当正转动作到A点时，D8140的值是3000。
此时闭合X1，机械反转动作到B点，也就是-3000的位置。
D8140的值就是-3000。
·当机械从A点向B点动作过程中，X1断开(如在C点断开)则D8140的值就是200，此时再闭合X0，机械正转动作到A点停止。
·当机械停在A点时，再闭合X0，因为机械已经在距离原点3000的位置上，故而机械没有动作！·把程序中的绝对位置指令(DRVA)换成相对位置指令(DRVI)：·当机械在B点时(假设此时D8140的值是-3000)闭合X0，则机械正转3000个脉冲停止，也就是停在了原点。
D8140的值为0·当机械在B点时(假设此时D8140的值是-3000)闭合X1，则机械反转3000个脉冲停止，也就是停在了左边距离B点3000的位置(图中未画出)，D8140的值为-6000。
PLC控制步进电机的实例(图与程序)之欧阳与创编
PLC控制步进电机的实例(图与程序)时间：2021.03.08 创作：欧阳与·采用绝对位置控制指令(DRVA)，大致阐述FX1S控制步进电机的方法。
由于水平有限，本实例采用非专业述语论述，请勿引用。
·FX系列PLC单元能同时输出两组100KHZ 脉冲，是低成本控制伺服与步进电机的较好选择！·PLS+，PLS-为步进驱动器的脉冲信号端子，DIR+，DIR-为步进驱动器的方向信号端子。
·所谓绝对位置控制(DRVA),就是指定要走到距离原点的位置，原点位置数据存放于32位寄存器D8140里。
当机械位于我们设定的原点位置时用程序把D8140的值清零，也就确定了原点的位置。
·实例动作方式：X0闭合动作到A点停止，X1闭合动作到B点停止，接线图与动作位置示例如左图(距离用脉冲数表示)。
·程序如下图：(此程序只为说明用，实用需改善。
)·说明：·在原点时将D8140的值清零(本程序中没有做此功能)·32位寄存器D8140是存放Y0的输出脉冲数，正转时增加，反转时减少。
当正转动作到A点时，D8140的值是3000。
此时闭合X1，机械反转动作到B点，也就是-3000的位置。
D8140的值就是-3000。
·当机械从A点向B点动作过程中，X1断开(如在C点断开)则D8140的值就是200，此时再闭合X0，机械正转动作到A点停止。
·当机械停在A点时，再闭合X0，因为机械已经在距离原点3000的位置上，故而机械没有动作！ ·把程序中的绝对位置指令(DRVA)换成相对位置指令(DRVI)：·当机械在B点时(假设此时D8140的值是-3000)闭合X0，则机械正转3000个脉冲停止，也就是停在了原点。
D8140的值为0·当机械在B点时(假设此时D8140的值是-3000)闭合X1，则机械反转3000个脉冲停止，也就是停在了左边距离B点3000的位置(图中未画出)，D8140的值为-6000。
PLC控制步进电机的实例(图与程序)

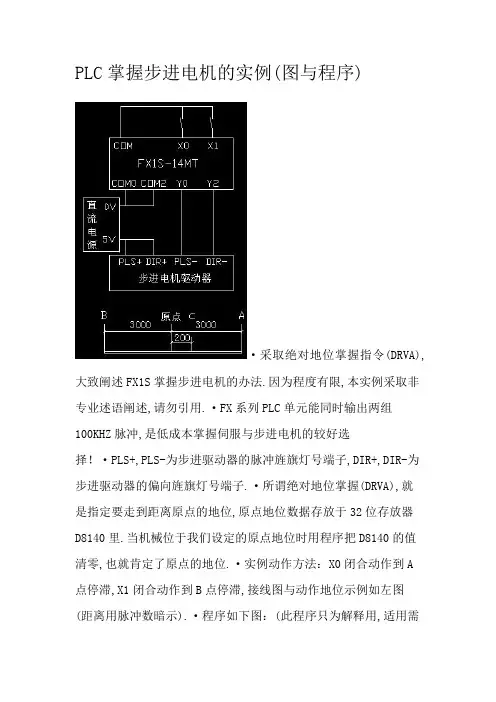

PLC掌握步进电机的实例(图与程序)·采取绝对地位掌握指令(DRVA),大致阐述FX1S掌握步进电机的办法.因为程度有限,本实例采取非专业述语阐述,请勿引用.·FX系列PLC单元能同时输出两组100KHZ脉冲,是低成本掌握伺服与步进电机的较好选择！·PLS+,PLS-为步进驱动器的脉冲旌旗灯号端子,DIR+,DIR-为步进驱动器的偏向旌旗灯号端子.·所谓绝对地位掌握(DRVA),就是指定要走到距离原点的地位,原点地位数据存放于32位存放器D8140里.当机械位于我们设定的原点地位时用程序把D8140的值清零,也就肯定了原点的地位.·实例动作方法：X0闭合动作到A点停滞,X1闭合动作到B点停滞,接线图与动作地位示例如左图(距离用脉冲数暗示).·程序如下图：(此程序只为解释用,适用需改良.)·解释：·在原点时将D8140的值清零(本程序中没有做此功效)·32位存放器D8140是存放Y0的输出脉冲数,正转时增长,反转时削减.当正迁移转变作到A点时,D8140的值是3000.此时闭合X1,机械反迁移转变作到B点,也就是-3000的地位.D8140的值就是-3000.·当机械从A点向B点动作进程中,X1断开(如在C点断开)则D8140的值就是200,此时再闭合X0,机械正迁移转变作到A点停滞.·当机械停在A点时,再闭合X0,因为机械已经在距离原点3000的地位上,故而机械没有动作！·把程序中的绝对地位指令(DRVA)换成相对地位指令(DRVI)：·当机械在B点时(假设此时D8140的值是-3000)闭合X0,则机械正转3000个脉冲停滞,也就是停在了原点.D8140的值为0·当机械在B点时(假设此时D8140的值是-3000)闭合X1,则机械反转3000个脉冲停滞,也就是停在了左边距离B点3000的地位(图中未画出),D8140的值为-6000. ·一般两相步进电机驱动器端子示意图：·FREE+,FREE-：脱机旌旗灯号,步进电机的没有脉冲旌旗灯号输入时具有自锁功效,也就是锁住转子不动.而当有脱机旌旗灯号时解除自锁功效,转子处于自由状况并且不响应步进脉冲.·V+,GND：为驱动器直流电源端子,也有交换供电类型.·A+,A-,B+,B-分离接步进电机的两相线圈.。
PLC控制步进电机的实例(图与程序)之欧阳音创编

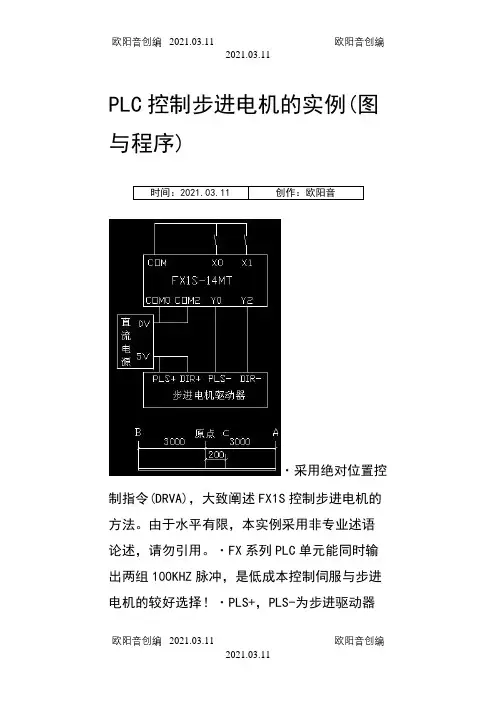

PLC控制步进电机的实例(图与程序)时间：2021.03.11 创作：欧阳音·采用绝对位置控制指令(DRVA)，大致阐述FX1S控制步进电机的方法。
由于水平有限，本实例采用非专业述语论述，请勿引用。
·FX系列PLC单元能同时输出两组100KHZ脉冲，是低成本控制伺服与步进电机的较好选择！·PLS+，PLS-为步进驱动器的脉冲信号端子，DIR+，DIR-为步进驱动器的方向信号端子。
·所谓绝对位置控制(DRVA),就是指定要走到距离原点的位置，原点位置数据存放于32位寄存器D8140里。
当机械位于我们设定的原点位置时用程序把D8140的值清零，也就确定了原点的位置。
·实例动作方式：X0闭合动作到A点停止，X1闭合动作到B点停止，接线图与动作位置示例如左图(距离用脉冲数表示)。
·程序如下图：(此程序只为说明用，实用需改善。
)·说明：·在原点时将D8140的值清零(本程序中没有做此功能)·32位寄存器D8140是存放Y0的输出脉冲数，正转时增加，反转时减少。
当正转动作到A点时，D8140的值是3000。
此时闭合X1，机械反转动作到B点，也就是-3000的位置。
D8140的值就是-3000。
·当机械从A点向B点动作过程中，X1断开(如在C点断开)则D8140的值就是200，此时再闭合X0，机械正转动作到A点停止。
·当机械停在A点时，再闭合X0，因为机械已经在距离原点3000的位置上，故而机械没有动作！·把程序中的绝对位置指令(DRVA)换成相对位置指令(DRVI)：·当机械在B点时(假设此时D8140的值是-3000)闭合X0，则机械正转3000个脉冲停止，也就是停在了原点。
D8140的值为0·当机械在B点时(假设此时D8140的值是-3000)闭合X1，则机械反转3000个脉冲停止，也就是停在了左边距离B点3000的位置(图中未画出)，D8140的值为-6000。
PLC控制步进电机的实例(图与程序)教学内容
P L C控制步进电机的实例(图与程序)PLC控制步进电机的实例(图与程序)·采用绝对位置控制指令(DRVA)，大致阐述FX1S控制步进电机的方法。
由于水平有限，本实例采用非专业述语论述，请勿引用。
·FX系列PLC单元能同时输出两组100KHZ脉冲，是低成本控制伺服与步进电机的较好选择！·PLS+，PLS-为步进驱动器的脉冲信号端子，DIR+，DIR-为步进驱动器的方向信号端子。
·所谓绝对位置控制(DRVA),就是指定要走到距离原点的位置，原点位置数据存放于32位寄存器D8140里。
当机械位于我们设定的原点位置时用程序把D8140的值清零，也就确定了原点的位置。
·实例动作方式：X0闭合动作到A点停止，X1闭合动作到B点停止，接线图与动作位置示例如左图(距离用脉冲数表示)。
·程序如下图：(此程序只为说明用，实用需改善。
)·说明：·在原点时将D8140的值清零(本程序中没有做此功能)·32位寄存器D8140是存放Y0的输出脉冲数，正转时增加，反转时减少。
当正转动作到A点时，D8140的值是3000。
此时闭合X1，机械反转动作到B点，也就是-3000的位置。
D8140的值就是-3000。
·当机械从A点向B点动作过程中，X1断开(如在C点断开)则D8140的值就是200，此时再闭合X0，机械正转动作到A点停止。
·当机械停在A点时，再闭合X0，因为机械已经在距离原点3000的位置上，故而机械没有动作！·把程序中的绝对位置指令(DRVA)换成相对位置指令(DRVI)：·当机械在B点时(假设此时D8140的值是-3000)闭合X0，则机械正转3000个脉冲停止，也就是停在了原点。
D8140的值为0·当机械在B点时(假设此时D8140的值是-3000)闭合X1，则机械反转3000个脉冲停止，也就是停在了左边距离B点3000的位置(图中未画出)，D8140的值为-6000。
PLC控制步进电机的实例图与程序
P L C控制步进电机的实例(图与程序)·采用绝对位置控制指令(DRVA)，大致阐述FX1S控制步进电机的方法。
由于水平有限，本实例采用非专业述语论述，请勿引用。
·FX系列PLC单元能同时输出两组100KHZ脉冲，是低成本控制伺服与步进电机的较好选择！·PLS+，PLS-为步进驱动器的脉冲信号端子，DIR+，DIR-为步进驱动器的方向信号端子。
·所谓绝对位置控制(DRVA),就是指定要走到距离原点的位置，原点位置数据存放于32位寄存器D8140里。
当机械位于我们设定的原点位置时用程序把D8140的值清零，也就确定了原点的位置。
·实例动作方式：X0闭合动作到A点停止，X1闭合动作到B点停止，接线图与动作位置示例如左图(距离用脉冲数表示)。
·程序如下图：(此程序只为说明用，实用需改善。
)·说明：·在原点时将D8140的值清零(本程序中没有做此功能)·32位寄存器D8140是存放Y0的输出脉冲数，正转时增加，反转时减少。
当正转动作到A点时，D8140的值是3000。
此时闭合X1，机械反转动作到B点，也就是-3000的位置。
D8140的值就是-3000。
·当机械从A点向B点动作过程中，X1断开(如在C点断开)则D8140的值就是200，此时再闭合X0，机械正转动作到A点停止。
·当机械停在A点时，再闭合X0，因为机械已经在距离原点3000的位置上，故而机械没有动作！·把程序中的绝对位置指令(DRVA)换成相对位置指令(DRVI)：·当机械在B点时(假设此时D8140的值是-3000)闭合X0，则机械正转3000个脉冲停止，也就是停在了原点。
D8140的值为0·当机械在B点时(假设此时D8140的值是-3000)闭合X1，则机械反转3000个脉冲停止，也就是停在了左边距离B点3000的位置(图中未画出)，D8140的值为-6000。
PLC控制步进电机的实例(图与程序)之欧阳道创编
PLC控制步进电机的实例(图与程序)时间：2021.03.06 创作：欧阳道·采用绝对位置控制指令(DRVA)，大致阐述FX1S控制步进电机的方法。
由于水平有限，本实例采用非专业述语论述，请勿引用。
·FX系列PLC单元能同时输出两组100KHZ脉冲，是低成本控制伺服与步进电机的较好选择！·PLS+，PLS-为步进驱动器的脉冲信号端子，DIR+，DIR-为步进驱动器的方向信号端子。
·所谓绝对位置控制(DRVA),就是指定要走到距离原点的位置，原点位置数据存放于32位寄存器D8140里。
当机械位于我们设定的原点位置时用程序把D8140的值清零，也就确定了原点的位置。
·实例动作方式：X0闭合动作到A点停止，X1闭合动作到B点停止，接线图与动作位置示例如左图(距离用脉冲数表示)。
·程序如下图：(此程序只为说明用，实用需改善。
)·说明：·在原点时将D8140的值清零(本程序中没有做此功能)·32位寄存器D8140是存放Y0的输出脉冲数，正转时增加，反转时减少。
当正转动作到A点时，D8140的值是3000。
此时闭合X1，机械反转动作到B点，也就是-3000的位置。
D8140的值就是-3000。
·当机械从A点向B点动作过程中，X1断开(如在C点断开)则D8140的值就是200，此时再闭合X0，机械正转动作到A点停止。
·当机械停在A点时，再闭合X0，因为机械已经在距离原点3000的位置上，故而机械没有动作！ ·把程序中的绝对位置指令(DRVA)换成相对位置指令(DRVI)：·当机械在B点时(假设此时D8140的值是-3000)闭合X0，则机械正转3000个脉冲停止，也就是停在了原点。
D8140的值为0·当机械在B点时(假设此时D8140的值是-3000)闭合X1，则机械反转3000个脉冲停止，也就是停在了左边距离B点3000的位置(图中未画出)，D8140的值为-6000。
PLC控制步进电机的实例(图与程序)之欧阳地创编
PLC控制步进电机的实例(图与程序)时间：2021.03.04 创作：欧阳地·采用绝对位置控制指令(DRVA)，大致阐述FX1S控制步进电机的方法。
由于水平有限，本实例采用非专业述语论述，请勿引用。
·FX系列PLC单元能同时输出两组100KHZ脉冲，是低成本控制伺服与步进电机的较好选择！·PLS+，PLS-为步进驱动器的脉冲信号端子，DIR+，DIR-为步进驱动器的方向信号端子。
·所谓绝对位置控制(DRVA),就是指定要走到距离原点的位置，原点位置数据存放于32位寄存器D8140里。
当机械位于我们设定的原点位置时用程序把D8140的值清零，也就确定了原点的位置。
·实例动作方式：X0闭合动作到A点停止，X1闭合动作到B点停止，接线图与动作位置示例如左图(距离用脉冲数表示)。
·程序如下图：(此程序只为说明用，实用需改善。
)·说明：·在原点时将D8140的值清零(本程序中没有做此功能)·32位寄存器D8140是存放Y0的输出脉冲数，正转时增加，反转时减少。
当正转动作到A点时，D8140的值是3000。
此时闭合X1，机械反转动作到B点，也就是-3000的位置。
D8140的值就是-3000。
·当机械从A点向B点动作过程中，X1断开(如在C点断开)则D8140的值就是200，此时再闭合X0，机械正转动作到A点停止。
·当机械停在A点时，再闭合X0，因为机械已经在距离原点3000的位置上，故而机械没有动作！·把程序中的绝对位置指令(DRVA)换成相对位置指令(DRVI)：·当机械在B 点时(假设此时D8140的值是-3000)闭合X0，则机械正转3000个脉冲停止，也就是停在了原点。
D8140的值为0·当机械在B点时(假设此时D8140的值是-3000)闭合X1，则机械反转3000个脉冲停止，也就是停在了左边距离B点3000的位置(图中未画出)，D8140的值为-6000。
用FX1S 实现PLC控制步进电机的实例(图与程序)
用FX1S 实现PLC控制步进电机的实例(图与程序)原创2018-01-26 工控教练工控教练FX1s是晶体管型PLC，有两个脉冲输出端子，分别是Y0 和Y1，能同时输出两组100KHZ的脉冲。
PLS+，PLS-是步进驱动器的脉冲信号端子，DIR+，DIR-是步进驱动器的方向信号端子。
本次实例的动作方式：当正转开关X0 闭合时，电机动作到A 点停止；当反转开关X1 闭合时，电机动作到B 点停止。
1·绝对位置控制(DRVA)，是指定要走到距离原点的位置，原点位置数据存放于32 位寄存器D8140 里。
当机械位于我们设定的原点位置时用程序把D8140 的值清零，也就确定了原点的位置。
·实例动作方式：正转开关X0 闭合时，电机动作到A 点停止；反转开关X1 闭合时，电机动作到B 点停止。
2 三菱FX系列PLC绝对位置控制指令DRVA应用：绝对位置控制指令DRVA的格式：DRVA D0 D2 Y0 Y2 *D0：目标位置，可以是数值或是寄存器，也就是PLC要输出的脉冲个数。
*D2：输出脉冲频率，可以是数值或是寄存器。
也就是PLC输出的脉冲频率，也就是速度*Y0：脉冲输出地址，只能是Y0或Y1。
*Y2：方向控制输出，正向是ON或是OFF，反向是OFF或是ON （根据所控制执行元件设置来确定）3下面是PLC程序的梯形图：(此程序只为说明用，实用需改善。
)·在原点时将D8140的值清零(本程序中没有做此功能)·32 位寄存器D8140 是存放Y0 的输出脉冲数，正转时增加，反转时减少。
当正转动作到A 点时，D8140 的值是3000。
此时闭合X1，机械反转动作到B 点，也就是-3000 的位置。
D8140 的值就是-3000。
·当机械从A 点向B 点动作过程中，X1 断开(如在C 点断开)则D8140 的值就是200，此时再闭合X0，机械正转动作到A 点停止。
PLC控制步进电机的实例(图与程序)知识讲解
PLC控制步进电机的实例(图与程序)·采用绝对位置控制指令(DRVA)，大致阐述FX1S控制步进电机的方法。
由于水平有限，本实例采用非专业述语论述，请勿引用。
·FX系列PLC单元能同时输出两组100KHZ脉冲，是低成本控制伺服与步进电机的较好选择！·PLS+，PLS-为步进驱动器的脉冲信号端子，DIR+，DIR-为步进驱动器的方向信号端子。
·所谓绝对位置控制(DRVA),就是指定要走到距离原点的位置，原点位置数据存放于32位寄存器D8140里。
当机械位于我们设定的原点位置时用程序把D8140的值清零，也就确定了原点的位置。
·实例动作方式：X0闭合动作到A点停止，X1闭合动作到B点停止，接线图与动作位置示例如左图(距离用脉冲数表示)。
·程序如下图：(此程序只为说明用，实用需改善。
)·说明：·在原点时将D8140的值清零(本程序中没有做此功能)·32位寄存器D8140是存放Y0的输出脉冲数，正转时增加，反转时减少。
当正转动作到A点时，D8140的值是3000。
此时闭合X1，机械反转动作到B点，也就是-3000的位置。
D8140的值就是-3000。
·当机械从A点向B点动作过程中，X1断开(如在C点断开)则D8140的值就是200，此时再闭合X0，机械正转动作到A点停止。
·当机械停在A点时，再闭合X0，因为机械已经在距离原点3000的位置上，故而机械没有动作！·把程序中的绝对位置指令(DRVA)换成相对位置指令(DRVI)：·当机械在B点时(假设此时D8140的值是-3000)闭合X0，则机械正转3000个脉冲停止，也就是停在了原点。
D8140的值为0·当机械在B点时(假设此时D8140的值是-3000)闭合X1，则机械反转3000个脉冲停止，也就是停在了左边距离B点3000的位置(图中未画出)，D8140的值为-6000。
PLC控制步进电机的实例图与程序
P L C控制步进电机的实例图与程序Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】P L C控制步进电机的实例(图与程序)·采用绝对位置控制指令(DRVA)，大致阐述FX1S控制步进电机的方法。
由于水平有限，本实例采用非专业述语论述，请勿引用。
·FX系列PLC单元能同时输出两组100KHZ脉冲，是低成本控制伺服与步进电机的较好选择！·PLS+，PLS-为步进驱动器的脉冲信号端子，DIR+，DIR-为步进驱动器的方向信号端子。
·所谓绝对位置控制(DRVA),就是指定要走到距离原点的位置，原点位置数据存放于32位寄存器D8140里。
当机械位于我们设定的原点位置时用程序把D8140的值清零，也就确定了原点的位置。
·实例动作方式：X0闭合动作到A点停止，X1闭合动作到B点停止，接线图与动作位置示例如左图(距离用脉冲数表示)。
·程序如下图：(此程序只为说明用，实用需改善。
)·说明：·在原点时将D8140的值清零(本程序中没有做此功能)·32位寄存器D8140是存放Y0的输出脉冲数，正转时增加，反转时减少。
当正转动作到A点时，D8140的值是3000。
此时闭合X1，机械反转动作到B点，也就是-3000的位置。
D8140的值就是-3000。
·当机械从A点向B点动作过程中，X1断开(如在C点断开)则D8140的值就是200，此时再闭合X0，机械正转动作到A点停止。
·当机械停在A点时，再闭合X0，因为机械已经在距离原点3000的位置上，故而机械没有动作！·把程序中的绝对位置指令(DRVA)换成相对位置指令(DRVI)：·当机械在B点时(假设此时D8140的值是-3000)闭合X0，则机械正转3000个脉冲停止，也就是停在了原点。
PLC控制步进电机的实例图与程序
PLC控制步进电机的实例图与程序·采用绝对位置控制指令DRVA,大致阐述FX1S控制步进电机的方法;由于水平有限,本实例采用非专业述语论述,请勿引用;·FX系列PLC单元能同时输出两组100KHZ脉冲,是低成本控制伺服与步进电机的较好选择·PLS+,PLS-为步进驱动器的脉冲信号端子,DIR+,DIR-为步进驱动器的方向信号端子;·所谓绝对位置控制DRVA,就是指定要走到距离原点的位置,原点位置数据存放于32位寄存器D8140里;当机械位于我们设定的原点位置时用程序把D8140的值清零,也就确定了原点的位置;·实例动作方式：X0闭合动作到A点停止,X1闭合动作到B点停止,接线图与动作位置示例如左图距离用脉冲数表示;·程序如下图：此程序只为说明用,实用需改善;·说明：·在原点时将D8140的值清零本程序中没有做此功能·32位寄存器D8140是存放Y0的输出脉冲数,正转时增加,反转时减少;当正转动作到A点时,D8140的值是3000;此时闭合X1,机械反转动作到B点,也就是-3000的位置;D8140的值就是-3000;·当机械从A点向B点动作过程中,X1断开如在C点断开则D8140的值就是200,此时再闭合X0,机械正转动作到A点停止;·当机械停在A点时,再闭合X0,因为机械已经在距离原点3000的位置上,故而机械没有动作·把程序中的绝对位置指令DRVA换成相对位置指令DRVI：·当机械在B点时假设此时D8140的值是-3000闭合X0,则机械正转3000个脉冲停止,也就是停在了原点;D8140的值为0·当机械在B点时假设此时D8140的值是-3000闭合X1,则机械反转3000个脉冲停止,也就是停在了左边距离B点3000的位置图中未画出,D8140的值为-6000;·一般两相步进电机驱动器端子示意图：·FREE+,FREE-：脱机信号,步进电机的没有脉冲信号输入时具有自锁功能,也就是锁住转子不动;而当有脱机信号时解除自锁功能,转子处于自由状态并且不响应步进脉冲;·V+,GND：为驱动器直流电源端子,也有交流供电类型;·A+,A-,B+,B-分别接步进电机的两相线圈;。
PLC控制步进电机的实例(图与程序)
PLC控制步进电机的实例 ( 图与程序 )·采纳绝对地点控制指令(DRVA) ，大概论述 FX1S 控制步进电机的方法。
因为水平有限，本实例采纳非专业述语论述，请勿引用。
·FX 系列 PLC 单元能同时输出两组 100KHZ 脉冲，是低成本控制伺服与步进电机的较好选择！·PLS+，PLS-为步进驱动器的脉冲信号端子， DIR+ ，DIR- 为步进驱动器的方向信号端子。
·所谓绝对地点控制 (DRVA), 就是指定要走到距离原点的地点，原点地点数据存放于 32 位寄存器 D8140 里。
当机械位于我们设定的原点地点时用程序把D8140的值清零，也就确立了原点的地点。
·实例动作方式： X0 闭合动作到 A 点停止， X1 闭合动作到 B 点停止，接线图与动作地点示比如左图 (距离用脉冲数表示 )。
·程序以下列图： (此程序只为说明用，适用需改良。
)·说明：·在原点时将 D8140 的值清零 (本程序中没有做此功能)·32位寄存器 D8140 是寄存 Y0 的输出脉冲数，正转时增添，反转时减少。
当正转动作到 A 点时， D8140 的值是 3000。
此时闭合 X1，机械反转动作到 B 点，也就是 -3000的地点。
D8140 的值就是 -3000。
·当机械从 A 点向 B 点动作过程中， X1 断开 (如在 C 点断开 )则 D8140 的值就是200，此时再闭合 X0 ，机械正转动作到 A 点停止。
·当机械停在 A 点时，再闭合 X0，因为机械已经在距离原点3000的地点上，故而机械没有动作！·把程序中的绝对地点指令(DRVA) 换成相对地点指令 (DRVI) ：·当机械在 B 点时 (假定此时 D8140 的值是 -3000)闭合 X0，则机械正转 3000 个脉冲停止，也就是停在了原点。
PLC控制步进电机的实例(图与程序)之欧阳家百创编
PLC控制步进电机的实例(图与程序)欧阳家百（2021.03.07）·采用绝对位置控制指令(DRVA)，大致阐述FX1S控制步进电机的方法。
由于水平有限，本实例采用非专业述语论述，请勿引用。
·FX系列PLC单元能同时输出两组100KHZ脉冲，是低成本控制伺服与步进电机的较好选择！·PLS+，PLS-为步进驱动器的脉冲信号端子，DIR+，DIR-为步进驱动器的方向信号端子。
·所谓绝对位置控制(DRVA),就是指定要走到距离原点的位置，原点位置数据存放于32位寄存器D8140里。
当机械位于我们设定的原点位置时用程序把D8140的值清零，也就确定了原点的位置。
·实例动作方式：X0闭合动作到A点停止，X1闭合动作到B点停止，接线图与动作位置示例如左图(距离用脉冲数表示)。
·程序如下图：(此程序只为说明用，实用需改善。
)·说明：·在原点时将D8140的值清零(本程序中没有做此功能)·32位寄存器D8140是存放Y0的输出脉冲数，正转时增加，反转时减少。
当正转动作到A点时，D8140的值是3000。
此时闭合X1，机械反转动作到B点，也就是-3000的位置。
D8140的值就是-3000。
·当机械从A点向B点动作过程中，X1断开(如在C点断开)则D8140的值就是200，此时再闭合X0，机械正转动作到A点停止。
·当机械停在A点时，再闭合X0，因为机械已经在距离原点3000的位置上，故而机械没有动作！ ·把程序中的绝对位置指令(DRVA)换成相对位置指令(DRVI)：·当机械在B点时(假设此时D8140的值是-3000)闭合X0，则机械正转3000个脉冲停止，也就是停在了原点。
D8140的值为0·当机械在B点时(假设此时D8140的值是-3000)闭合X1，则机械反转3000个脉冲停止，也就是停在了左边距离B点3000的位置(图中未画出)，D8140的值为-6000。
PLC控制步进电机的实例(图与程序)之欧阳德创编
PLC控制步进电机的实例(图与程序)时间：2021.03.07 创作：欧阳德·采用绝对位置控制指令(DRVA)，大致阐述FX1S控制步进电机的方法。
由于水平有限，本实例采用非专业述语论述，请勿引用。
·FX系列PLC单元能同时输出两组100KHZ脉冲，是低成本控制伺服与步进电机的较好选择！·PLS+，PLS-为步进驱动器的脉冲信号端子，DIR+，DIR-为步进驱动器的方向信号端子。
·所谓绝对位置控制(DRVA),就是指定要走到距离原点的位置，原点位置数据存放于32位寄存器D8140里。
当机械位于我们设定的原点位置时用程序把D8140的值清零，也就确定了原点的位置。
·实例动作方式：X0闭合动作到A点停止，X1闭合动作到B点停止，接线图与动作位置示例如左图(距离用脉冲数表示)。
·程序如下图：(此程序只为说明用，实用需改善。
)·说明：·在原点时将D8140的值清零(本程序中没有做此功能)·32位寄存器D8140是存放Y0的输出脉冲数，正转时增加，反转时减少。
当正转动作到A点时，D8140的值是3000。
此时闭合X1，机械反转动作到B 点，也就是-3000的位置。
D8140的值就是-3000。
·当机械从A点向B点动作过程中，X1断开(如在C点断开)则D8140的值就是200，此时再闭合X0，机械正转动作到A点停止。
·当机械停在A点时，再闭合X0，因为机械已经在距离原点3000的位置上，故而机械没有动作！·把程序中的绝对位置指令(DRVA)换成相对位置指令(DRVI)：·当机械在B点时(假设此时D8140的值是-3000)闭合X0，则机械正转3000个脉冲停止，也就是停在了原点。
D8140的值为0·当机械在B 点时(假设此时D8140的值是-3000)闭合X1，则机械反转3000个脉冲停止，也就是停在了左边距离B点3000的位置(图中未画出)，D8140的值为-6000。
PLC控制步进电机的实例(图与程序)之欧阳科创编
PLC控制步进电机的实例(图与程序)时间：2021.02.05 创作：欧阳科·采用绝对位置控制指令(DRVA)，大致阐述FX1S控制步进电机的方法。
由于水平有限，本实例采用非专业述语论述，请勿引用。
·FX系列PLC 单元能同时输出两组100KHZ脉冲，是低成本控制伺服与步进电机的较好选择！·PLS+，PLS-为步进驱动器的脉冲信号端子，DIR+，DIR-为步进驱动器的方向信号端子。
·所谓绝对位置控制(DRVA),就是指定要走到距离原点的位置，原点位置数据存放于32位寄存器D8140里。
当机械位于我们设定的原点位置时用程序把D8140的值清零，也就确定了原点的位置。
·实例动作方式：X0闭合动作到A点停止，X1闭合动作到B点停止，接线图与动作位置示例如左图(距离用脉冲数表示)。
·程序如下图：(此程序只为说明用，实用需改善。
)·说明：·在原点时将D8140的值清零(本程序中没有做此功能)·32位寄存器D8140是存放Y0的输出脉冲数，正转时增加，反转时减少。
当正转动作到A点时，D8140的值是3000。
此时闭合X1，机械反转动作到B点，也就是-3000的位置。
D8140的值就是-3000。
·当机械从A点向B 点动作过程中，X1断开(如在C点断开)则D8140的值就是200，此时再闭合X0，机械正转动作到A点停止。
·当机械停在A点时，再闭合X0，因为机械已经在距离原点3000的位置上，故而机械没有动作！·把程序中的绝对位置指令(DRVA)换成相对位置指令(DRVI)：·当机械在B点时(假设此时D8140的值是-3000)闭合X0，则机械正转3000个脉冲停止，也就是停在了原点。
D8140的值为0·当机械在B点时(假设此时D8140的值是-3000)闭合X1，则机械反转3000个脉冲停止，也就是停在了左边距离B点3000的位置(图中未画出)，D8140的值为-6000。
