相位噪声基础及测试原理和方法

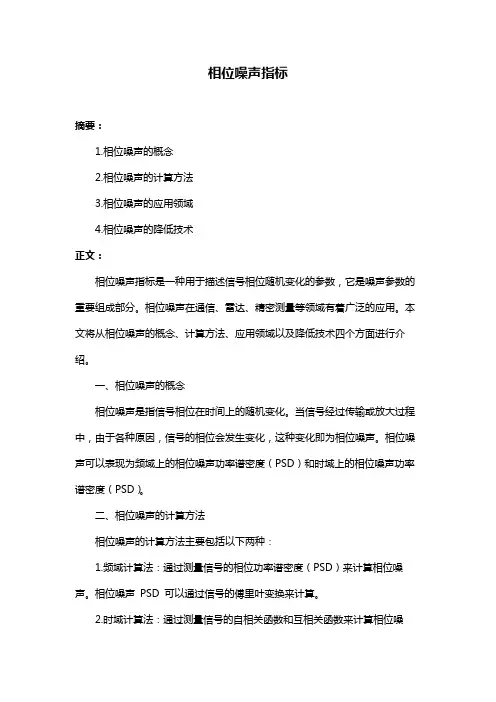

相位噪声指标
相位噪声指标摘要：1.相位噪声的概念2.相位噪声的计算方法3.相位噪声的应用领域4.相位噪声的降低技术正文：相位噪声指标是一种用于描述信号相位随机变化的参数，它是噪声参数的重要组成部分。
相位噪声在通信、雷达、精密测量等领域有着广泛的应用。
本文将从相位噪声的概念、计算方法、应用领域以及降低技术四个方面进行介绍。
一、相位噪声的概念相位噪声是指信号相位在时间上的随机变化。
当信号经过传输或放大过程中，由于各种原因，信号的相位会发生变化，这种变化即为相位噪声。
相位噪声可以表现为频域上的相位噪声功率谱密度（PSD）和时域上的相位噪声功率谱密度（PSD）。
二、相位噪声的计算方法相位噪声的计算方法主要包括以下两种：1.频域计算法：通过测量信号的相位功率谱密度（PSD）来计算相位噪声。
相位噪声PSD 可以通过信号的傅里叶变换来计算。
2.时域计算法：通过测量信号的自相关函数和互相关函数来计算相位噪声。
时域计算法主要适用于非平稳信号的相位噪声计算。
三、相位噪声的应用领域相位噪声在以下领域有着广泛的应用：1.通信系统：相位噪声会影响通信系统的性能，如降低信号传输速率、增加误码率等。
因此，在通信系统中，需要对相位噪声进行严格的控制。
2.雷达系统：相位噪声对雷达系统的性能也有重要影响，如降低目标检测能力、降低测量精度等。
因此，在雷达系统中，也需要对相位噪声进行严格的控制。
3.精密测量：在精密测量领域，相位噪声会影响测量结果的准确性。
因此，对相位噪声的控制和测量是精密测量领域的重要研究内容。
四、相位噪声的降低技术降低相位噪声的技术主要有以下几种：1.采用低噪声元件：选择具有较低相位噪声的元件，可以有效地降低系统整体的相位噪声。
2.采用适当的信号处理技术：如数字信号处理技术、自适应滤波技术等，可以有效地降低信号的相位噪声。
3.优化系统设计：通过合理的系统设计，如降低信号传输距离、优化信号传输路径等，可以降低系统整体的相位噪声。

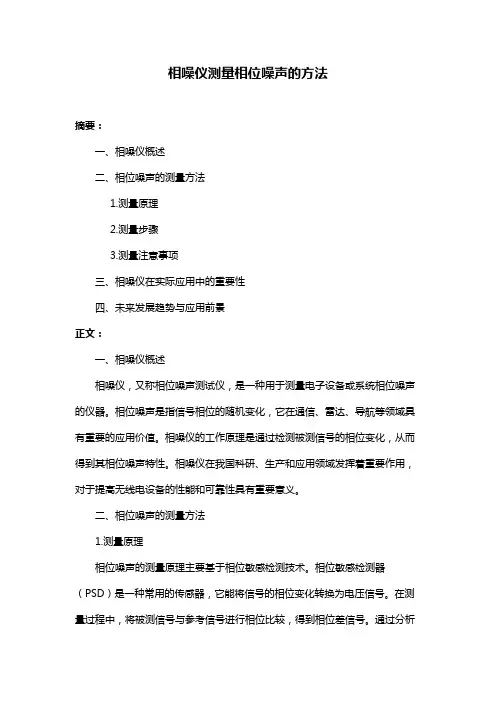

相噪仪测量相位噪声的方法
相噪仪测量相位噪声的方法摘要：一、相噪仪概述二、相位噪声的测量方法1.测量原理2.测量步骤3.测量注意事项三、相噪仪在实际应用中的重要性四、未来发展趋势与应用前景正文：一、相噪仪概述相噪仪，又称相位噪声测试仪，是一种用于测量电子设备或系统相位噪声的仪器。
相位噪声是指信号相位的随机变化，它在通信、雷达、导航等领域具有重要的应用价值。
相噪仪的工作原理是通过检测被测信号的相位变化，从而得到其相位噪声特性。
相噪仪在我国科研、生产和应用领域发挥着重要作用，对于提高无线电设备的性能和可靠性具有重要意义。
二、相位噪声的测量方法1.测量原理相位噪声的测量原理主要基于相位敏感检测技术。
相位敏感检测器（PSD）是一种常用的传感器，它能将信号的相位变化转换为电压信号。
在测量过程中，将被测信号与参考信号进行相位比较，得到相位差信号。
通过分析相位差信号的统计特性，可以得到相位噪声的功率谱密度（PSD）。
2.测量步骤（1）连接被测信号和参考信号：将信号输入到相噪仪，并连接参考信号源。
（2）设置参数：根据被测信号的频率范围和噪声特性，设置相噪仪的相关参数，如带宽、积分时间等。
（3）开始测量：启动相噪仪，进行自动测量。
（4）读取数据：测量完成后，读取相位噪声的PSD曲线。
3.测量注意事项（1）确保被测信号和参考信号的质量，避免引入测量误差。
（2）在测量过程中，避免电磁干扰和振动影响。
（3）合理设置相噪仪的参数，以获得较高的测量精度。
三、相噪仪在实际应用中的重要性相噪仪在通信、雷达、导航等领域的实际应用具有重要意义。
通过测量和分析相位噪声，可以评估无线电设备的性能，如稳定性和可靠性。
此外，相噪仪还可用于优化系统设计，提高信号传输质量和接收灵敏度。
在工程实践中，相噪仪为无线电设备的研发和生产提供了有力保障。
四、未来发展趋势与应用前景随着科技的不断发展，对无线电设备性能的要求越来越高。
未来，相噪仪将朝着更高精度、更宽频率范围、更多功能的方向发展。
微波测量第七章噪声相位噪声测试
相位噪声测试——直接频谱法测试
方法局限性：
➢不能分辨调幅噪声还是调频噪声
要求待测振荡器的调幅噪声远小于调频噪声
➢频谱仪的动态范围和分辨力要适合待测振荡 源相位噪声边带电平和载波电平的要求
分辨率主要决定于频谱仪本身3dB带宽和矩形系 数，以及频谱仪的剩余调频噪声和本振边带噪声电 平
式中，B=1.2B3dB 。
B3d声测试——直接频谱法测试实例
分辨率带宽选择1kHz
相位噪声 L(10kHZ)= -77-(-10)-10lg(1.2×103)+2.5= -95.3 dBc/Hz
相位噪声测试——直接频谱法测试
优点：
➢使用灵活，测试方便
➢精确显示离散干扰
接收机的影响
相位噪声的测试方法
➢ 频谱测量法 ➢ 鉴相法 ➢ 鉴频法 ➢ 相关测量法
直接频谱法测相位噪声
振荡器输出端直接连接到频谱仪输入端 测量载波功率P0
在偏离载波fm处，测量边带功率PSSB 利用
L(fm)=(PSSB-P0)-10lgB+2.5 (dBc/Hz)
电压起伏谱密度: S V (F ) ( V rm )2/sB(V 2/H ) z
相位起伏谱密度:
S(F)
SV(F) 2Vr2ms
(B---- 频谱仪带宽)
合作愉快
2011
相位噪声的测试方法
胡为东系列文章之七相位噪声的时域测量方法美国力科公司胡为东摘要：相位噪声主要是衡量因信号的相位变化而带来的噪声，在频域中表现为噪声的频谱，在时域中又表现为信号边沿位置的抖动，因此在实际应用中，相位噪声和信号的抖动其实本质是相同的。
本文就将对相位噪声以及TIE抖动（Time Interval Error，时间间隔误差，也叫相位抖动）的概念及相互关系做一简要介绍并详细介绍了使用力科示波器如何测量TIE 抖动并将其转换为相位噪声的。
关键词：力科相位噪声TIE 抖动一、相位噪声的基本概念一个时钟信号或者一个时钟信号的一次谐波可以用一个如下的正弦波形来表示：（），其中为时钟频率，为初始相位，如果为常数，那么的傅里叶变换频谱图应该为一条谱线，如图1中的左图所示，但是如果发生变化，则原本规则的周期正弦信号在变化的过程中将会出现拐点，且频谱也将变得不仅仅是一条谱线，而是可能由分布在时钟频率周围的很多条谱线构成的更为复杂的频谱图，如图1中的右图所示，其中频谱波形在fc附近多出的谱线即为相位噪声谱（或者叫做相位抖动谱）。
因为初始相位的变化而引起的噪声称为相位噪声，因此对于一个正弦时钟信号或者时钟信号的一次谐波来说，在理论上应该是为零的，此时上述公式中的则完全为相位噪声成分。
fcAfcA图1 正弦信号的频谱（无相位变化以及有相位变化的可能情形）为了更为精确的描述相位噪声，通常定义其为在某一给定偏移频率处的dBc/Hz值，其中，dBc是以dB为单位的该频率处功率与总功率的比值。
如一个振荡器在某一偏移频率处的相位噪声定义为在该频率处1Hz带宽内的信号功率与信号的总功率比值，即在fm频率处1Hz范围内的面积与整个噪声频下的所有面积之比，如下图2所示。
图2 相位噪声的基本定义二、TIE抖动的基本概念及其与相位噪声的关系TIE(Time Interval Error)，时间间隔误差，是指信号的实际边沿与其理想边沿之间的偏差，理想边沿可以为固定频率信号的边沿位置，如100MHZ的信号，那么上升边沿位置就固定在10ns的整数倍位置处；也可以通过CDR（时钟数据恢复）的方法恢复出的时钟作为理想时钟。

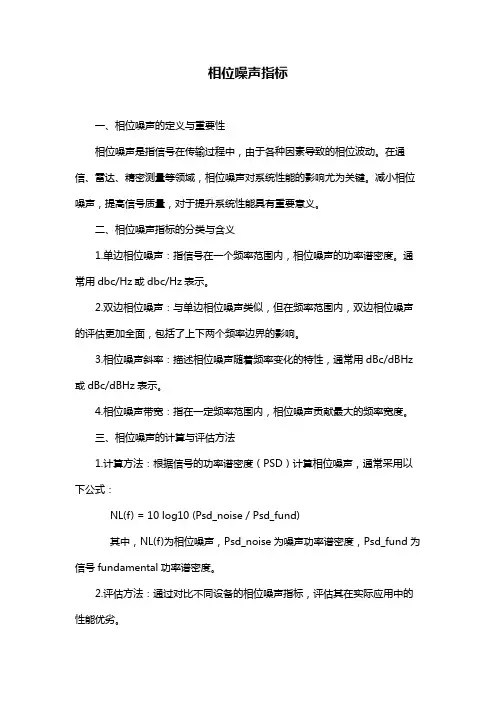

相位噪声指标
相位噪声指标一、相位噪声的定义与重要性相位噪声是指信号在传输过程中，由于各种因素导致的相位波动。
在通信、雷达、精密测量等领域，相位噪声对系统性能的影响尤为关键。
减小相位噪声，提高信号质量，对于提升系统性能具有重要意义。
二、相位噪声指标的分类与含义1.单边相位噪声：指信号在一个频率范围内，相位噪声的功率谱密度。
通常用dbc/Hz或dbc/Hz表示。
2.双边相位噪声：与单边相位噪声类似，但在频率范围内，双边相位噪声的评估更加全面，包括了上下两个频率边界的影响。
3.相位噪声斜率：描述相位噪声随着频率变化的特性，通常用dBc/dBHz 或dBc/dBHz表示。
4.相位噪声带宽：指在一定频率范围内，相位噪声贡献最大的频率宽度。
三、相位噪声的计算与评估方法1.计算方法：根据信号的功率谱密度（PSD）计算相位噪声，通常采用以下公式：NL(f) = 10 log10 (Psd_noise / Psd_fund)其中，NL(f)为相位噪声，Psd_noise为噪声功率谱密度，Psd_fund为信号fundamental功率谱密度。
2.评估方法：通过对比不同设备的相位噪声指标，评估其在实际应用中的性能优劣。
四、相位噪声在实际应用中的作用与优化策略1.作用：相位噪声会影响系统的稳定性、灵敏度、分辨率和抗干扰能力等性能。
2.优化策略：（1）选用低相位噪声的器件，如高品质的振荡器、滤波器和放大器等；（2）合理布局和屏蔽，降低电磁干扰；（3）采用闭环控制和自适应算法，提高系统的抗干扰能力；（4）优化系统设计和参数配置，提高整体性能。
五、总结与展望相位噪声在通信、雷达、精密测量等领域具有重要作用。
了解相位噪声的定义、指标分类、计算方法和实际应用，有助于我们更好地分析和优化系统性能。
随着技术的不断发展，未来相位噪声指标将更加严格，低相位噪声设备和高性能系统将成为研究热点。
相位噪声测试
相关测量法
结合了2个重复的单通道参考信号源或锁相 回路系统，在两个独立通道的输出端进行 互相关操作。 原理：被测源信号在输入端被功分成两路， 经过锁相环路，与两个独立的本振混频后 进行A/D转换和傅里叶变换，输出信号之间 做相关数字信号处理计算。
优点：易于操作、无需复杂设置及系统校 准 可在较为广泛的频率偏置范围内测量较低 的相位噪声，能提高相位噪声测量的灵敏 度，能区分相位噪声与调幅噪声，但需要 较长时间来完成近载频的低相位噪声测量。
相位噪声测试
相位噪声的概念
相位噪声是指在系统内各种噪声作用下引 起的输出信号相位的随机起伏。 频率短期稳定度
（秒与秒以下） 相位噪声 频率长期稳定度 （小时、日、月、年）
理想的正弦波信号:
真正的正弦信号:
单边带（ＳＳＢ）相位噪声￡（ｆ）
直接频谱仪法
用频谱分析仪直接测量待测频率源相位噪声 优点：简单、易操作、成本低 缺点：受频谱仪自身因素影响 适用于：测量相位噪声指标较差或调幅噪声 小的频率源，以及普通实验室内或外场对相 位噪声的预估计测试
鉴相法
将被测信号与一同频高稳定的参考源进行 正交鉴相 原理：被测源信号与参考源信号同频相位 正交，相位起伏就可转换为电压变化，若 参考源信号足够小，即可由电压变化计算 出被测源信号的相位变化。
优点：灵敏度高、被测信号频率范围宽 缺点：需要高稳定的参考信号源、不易实 现自动化测量 适用于：高稳定度频率源的相位噪声测量， 以及校准实验室内相位噪声的量值传递
鉴频法
用鉴频器将被测源的频率起伏变换为电压 起伏，用基带频谱仪测量，直接得出被测 源信号频率起伏功率谱，进而可求出相位 噪声功率谱或者相对单边功率谱。
优点：不需要参考频率源、低的宽频带噪 声底部、抑制调幅、结
相位噪声基础及测试原理和方法
相位噪声基础及测试原理和方法相位噪声是指在波形信号中，信号的相位随时间的变化引起的误差或扰动。
相位噪声对于许多通信系统和测量系统都是一个非常重要的参数，因为它会影响信号的稳定性和准确性。
本文将介绍相位噪声的基础知识、测试原理和方法。
一、相位噪声的基础知识相位噪声是指信号在频率上的扩展，它的频谱密度随频率的增加而增大。
相位噪声可以分为两种类型：低频相位噪声和高频相位噪声。
低频相位噪声是指在较低的频率范围内信号相位的波动，而高频相位噪声则是指在较高的频率范围内信号相位的波动。
相位噪声可以由多种因素引起，包括信号源的本身性能、环境噪声和非线性失真等。
其中，信号源的相位噪声对于通信系统的性能有较大的影响，因为它会引起信号的抖动和时钟误差。
为了准确测量信号源的相位噪声，我们需要使用相位噪声测试仪。
常用的相位噪声测试仪有频率鉴相器、相位抖动测试仪和数字频率合成器等。
1.频率鉴相器法：频率鉴相器法是一种直接测量相位噪声的方法。
它的基本原理是将待测信号与参考信号进行鉴相，然后通过解调信号来获取相位噪声的频谱密度。
频率鉴相器法的优点是能够直接测量相位噪声，但缺点是需要提供一个好的参考信号。
2.相位抖动测试仪法：相位抖动测试仪法是一种间接测量相位噪声的方法。
它的基本原理是通过测量信号的抖动来推导相位噪声的频谱密度。
相位抖动测试仪法的优点是测量简单，不需要提供参考信号，但缺点是测量精度相对较低。
3.数字频率合成器法：数字频率合成器法是一种综合利用数字信号处理技术来测量相位噪声的方法。
它的基本原理是通过数字信号处理算法来估计信号的相位噪声频谱密度。
数字频率合成器法的优点是测量精度高，但缺点是需要复杂的数字信号处理算法。
除了上述方法，还可以使用功率谱仪和频谱分析仪等设备来测量相位噪声。
三、相位噪声测试的注意事项在进行相位噪声测试时，需要注意以下几点：1.选择合适的测量设备：不同的相位噪声测试原理和方法适用于不同的应用场景，需要根据具体情况选择合适的测量设备。
相位噪声计算公式
相位噪声计算公式
相位噪声（Phase noise）是衡量振荡器内部或者传输介质上的无线信号的定性指标，它的大小取决于频率和时间的折衷。
一般来说，相位噪声就是指振荡器在特定频率附近的振幅噪声。
一、定义
相位噪声（Phase noise）是指振荡信号中，频率相近或相同的不同分量之间相隔称为相位噪声，给振荡器固有的波长造成干扰，即一个振荡器的质量由其所产生的相位噪声的强烈程度决定。
二、应用
相位噪声在无线通信系统中比较关键，它能够影响信号的接收质量，从而影响数据误码或噪声，从而影响系统的可靠性和稳定性。
在很多系统应用中，会对相位噪声进行严格的评价，以保证无线通信系统正常运行。
例如、由于相位噪声会影响上行信号提供者和下行信号接收者之间的同步，在业务可用性或服务质量方面都会带来负面影响。
三、测量方法
1、模拟法：基于有限调制技术，用取样和傅里叶变换来测量相位噪声。
2、数字法：使用示波器和计算机，使用信号分析软件来测量相位噪声；
3、参数提取法：使用参数提取方法，计算信号和噪声的带宽以便测量相位噪声。
四、计算公式
相位噪声计算公式为：
PN(f) = PN0 + 10log(f/f0) + 10log（Δf/BW）
其中：f为信号频率，f0为带外信号频率等级，Δf为噪声带宽，BW为原始信号带宽，PN0为带外信号强度。
相位噪声的含义和6个测量方法
相位噪声的含义和6个测量方法相位噪声的含义相位噪声是对信号时序变化的另一种测量方式，其结果在频率域内显示。
用一个振荡器信号来解释相位噪声。
如果没有相位噪声，那么振荡器的整个功率都应集中在频率f=fo处。
但相位噪声的出现将振荡器的一部分功率扩展到相邻的频率中去，产生了边带(sideband)。
从下图中可以看出，在离中心频率一定合理距离的偏移频率处，边带功率滚降到1/fm，fm是该频率偏离中心频率的差值。
相位噪声通常定义为在某一给定偏移频率处的dBc/Hz值，其中，dBc是以dB为单位的该频率处功率与总功率的比值。
一个振荡器在某一偏移频率处的相位噪声定义为在该频率处1Hz带宽内的信号功率与信号的总功率比值。
图1 相位噪声的含义主要的相位噪声测量方法1.直接频谱测量方法这是最简单最经典的相位测量技术。
如图 2 所示，将被测件 (DUT) 的信号输入频谱仪/信号分析仪，将信号分析仪调谐到被测件频率，直接测量振荡器的功率谱密度(f)。
由于该方法对频谱密度的测量是在存在载波的情况下进行，因此频谱仪/信号分析仪的动态范围对测量范围有较大影响。
虽然不太适合测量非常靠近载波的相位噪声，但该方法可以非常方便地快速测定具有相对高噪声的信号源质量。
测量在满足以下条件时有效:● 频谱仪/信号分析仪在相关偏置时的本身 SSB 相位噪声必须低于被测件噪声。
● 由于频谱仪/信号分析仪测量总体噪声功率，不会区分调幅噪声与相位噪声，被测件的调幅噪声必须远低于相位噪声(通常10 dB 即可)。
图2 直接频谱测量方法2.鉴相器测量方法如果需要分离相位噪声和调幅噪声，则需使用鉴相器法进行相位噪声的测量。
图 3 描述了鉴相器技术的基础概念。
鉴相器可将两个输入信号的相位差转换为鉴相器输出端的电压。
相位差设置为90° (正交) 时，电压输出为 0 V。
偏离正交的任何相位波动都将引发输出端的电压变化。
图3 鉴相器工作原理目前已根据鉴相器原理开发了多种测量方法。
第三章相位噪声测量方法
鉴频法[111]主要指利用硬件电路提取被测信号的频率波动，在此基础上实现被 测信号相位噪声的测量。一般采用延迟线或微波腔体作为鉴频元件，测量不需采 用参考源，因此也称为单一信号源法。本文以延迟线作为鉴频元件为例说明本方 法。 鉴频法将被测信号源的频率波动 f 由鉴频器变换为电压波动 V ，用频谱分 析仪进行测量，得到该电压波动信号的功率谱即为被测信号的 Sf f ，由此可进 一步求出被测信号的 S f 或 L 量系统结构如图 3.3 所示。
式(3.6) )
2 (2k 1)
33 3
2
式(3.7) )
相位噪声频域 相 域测量方法研究
v(t ) V cos[ t (t )] V cos[ t
m
cos(m m t )]
式(3.2) )
其中 (t )
m
号的相位噪声 声。 cos( m t ) 为信号
信号经功分器分 分为两路， 其中一路信 信号经过延 延迟线后可表 表示为：
v1 (t ) V c cos{ (t ) cos[m (t )]} 2 m V cos[ t cos(m t ) 2 ] 2 m
32
第 第三章 相位 位噪声测量方法
后，利用频 频谱分析仪 仪测量噪声 电压信号的 的功率谱 S ( f ) ，并由 此可得被测 测信号的相 相 对单边带相位噪声 L ( f ) 。 1. 鉴频法 法测量分析 析 在实际工程中幅 幅度噪声可 可通过限幅电 电路消除和 和改善，因此 此为简化分 分析，以下 下 于相位噪声 声，故忽略信 信号幅度噪 噪声的影响。 假设被测 测信号为： 假设幅度噪声远小于
图 3.1 相位噪声测量方法分类
如何准确测试相位噪声
如何准确测试相位噪声RF测试笔记是业界一线工程师们通过理论和实践相结合的方式介绍射频微波测试技术的专栏，主要涵盖噪声系数、数字调制、矢网、频谱分析、脉冲信号等内容。
如有想看到的内容或技术问题，可以在文尾写下留言。
相位噪声是表征CW信号频谱纯度的非常重要的参数，衡量了信号频率的短期稳定度。
通常所说的相噪为单边带(SSB) 相位噪声，相噪的好坏对于系统的性能至关重要！·对于终端通信而言，如果接收机LO的相噪较差，且在信道附近存在较强的单音干扰时，在下变频过程中因交叉调制将导致信道内的噪声增加，从而恶化信噪比，严重时将无法进行正常通话！·对于卫星通信而言，如果发射机LO的相噪较差，将直接恶化数字调制信号的质量，星座图模糊，EVM变差，从而影响有效的数据传输！·对于雷达而言，如果整机的LO相噪较差，将导致部分目标的微弱回波信号淹没在强回波信号的边带中，从而无法正常检测！由此可见，相噪性能是保证系统性能的重要前提！因此，在设备研制阶段，通过合适的测量手段检验相噪性能是非常重要的一个工作环节。
如何检验信号的相噪性能呢？对于相位噪声的测试，目前业界常用的方法包括：基于频谱仪的测试方法和基于鉴相器的测试方法。
使用频谱仪测试相噪又可分为，直接标定法和使用专门的相噪选件进行自动化测试。
直接标定法即手动测试，经济实惠，但是操作相对繁琐；使用相噪选件自动化测试操作方便，可以直接给出相噪曲线，但是需要购买！至于基于鉴相器方法的设备，属于更加专业的相噪测试设备，测试能力更强，当然也是价格不菲的。
如果在研发阶段，只是要检验某些频偏处的相噪，而不要求直接得到相噪曲线，可以考虑使用频谱仪直接标定信号相噪，直接标定法也是下面要重点介绍的内容。
本文将首先介绍相噪的定义，然后介绍影响频谱仪相噪测试能力的因素，最后将给出手动测试相噪的关键步骤及注意事项。
相位噪声是如何定义的？相噪的定义是大家所熟知的，如图1所示，在距离载波f c一定频偏处的噪声功率谱密度与载波功率的比值即为相位噪声，通常是指单边带相位噪声(SSB PN)，单位为dBc/Hz。
积分相位噪声
积分相位噪声1. 概述积分相位噪声是指在频率合成器、振荡器等电子设备中，由于其内部元件的非线性特性和环境因素的影响而产生的相位偏移误差。
它是一种随机性的误差，会对系统的性能和精度产生影响。
2. 原理在频率合成器中，积分相位噪声主要来自于参考时钟信号的不稳定性和振荡器本身的噪声。
当参考时钟信号存在抖动或者振荡器本身具有噪声时，系统输出的频率会发生微小的变化，从而导致相位偏移。
具体来说，我们可以通过将输入信号与参考信号进行比较，并测量两者之间的相位差来评估积分相位噪声。
常见的评估方法包括功率谱密度和李普希茨指数。
3. 影响因素3.1 参考时钟信号抖动参考时钟信号抖动是指由于外界干扰或者时钟源本身不稳定等原因导致时钟信号存在微小波动。
这种波动会传递到频率合成器中，产生相位偏移误差。
3.2 振荡器噪声振荡器噪声是指振荡器本身存在的随机性噪声。
这种噪声会对振荡器输出的频率和相位产生影响，进而影响到整个系统的性能。
3.3 环境温度变化环境温度的变化也会对频率合成器中的元件参数产生影响，从而引起相位偏移。
特别是在高温或低温环境下，元件的非线性特性会更加明显，导致积分相位噪声增大。
4. 应对策略为了降低积分相位噪声对系统性能和精度的影响，我们可以采取以下策略：4.1 使用稳定的参考时钟信号选择一个稳定、抗干扰能力强的参考时钟信号对于降低积分相位噪声至关重要。
可以采用经过精心设计和筛选的晶体振荡器作为参考时钟源，以确保其稳定性和准确性。
4.2 使用低噪声振荡器选择具有低相位噪声的振荡器可以有效降低积分相位噪声。
常见的低噪声振荡器包括TCXO（温度补偿晶体振荡器）和OCXO（炉内控制晶体振荡器）等。
4.3 优化系统布局和连接合理的系统布局和连接方式可以减少外界干扰对系统的影响，从而降低积分相位噪声。
例如，应尽量避免高频信号线与低频信号线交叉布线，减少信号串扰。
4.4 温度控制对于对温度变化比较敏感的元件，可以采取温度控制措施，如加热或冷却等，以稳定元件参数并降低积分相位噪声。
频谱分析仪相位噪声测量原理
频谱分析仪相位噪声测量原理
1.直接法
直接法是通过频谱仪根据输入信号和参考信号之间的差异进行相位噪声的测量。
这种方法采用两个互补的技术：相干测量和非相干测量。
相干测量要求输入信号和参考信号在频率和相位上是一致的。
频谱分析仪会产生一个与输入信号相干的参考信号，并与输入信号进行运算，计算两者之间的相位差。
通过这种方法可以获得高精度的相位噪声测量结果。
2.自相关法
自相关法是通过频谱分析仪的自相关功能进行相位噪声的测量。
自相关是一种将输入信号与其自身进行运算的方法，用于计算信号的相关性。
频谱分析仪中的相关计算功能可以用于估计输入信号的相位噪声水平。
该方法的优点是简单易用，且可用于各种类型的信号。
相位噪声测量的基本步骤如下：
1.选择合适的测量方法和仪器设置。
2.提供输入信号。
输入信号可以是任何具有频率稳定性的信号源，例如射频信号源、时钟源等。
信号源应该尽可能干净，以避免噪声对测量结果的干扰。
3.相位噪声测量仪器设置。
根据输入信号的要求，设置频谱分析仪的中心频率、带宽、功率范围等参数。
4.执行相位噪声测量。
根据所选的测量方法，进行相干测量或非相干测量，或直接进行自相关计算。
测量过程中需要考虑到信号源的稳定性、测量仪器的灵敏度和噪声等因素，以确保测量结果的准确性。
5. 数据分析和结果评估。
根据测量结果，进行数据分析和结果评估。
相位噪声的评估通常使用相位噪声密度（PM Noise Density）和相关参数（例如RMS相位偏移、频率抖动等）进行表示。
相位噪声基础及测试原理和方法
摘要^相位噪声指标对于当前的射频微波系统、移动通信系统、雷达系统等电子系统影响非常明显，将直接影响系统指标的优劣。
该项指标对于系统的研发、设计均具有指导意义。
相位噪声指标的测试手段很多，如何能够精准的测量该指标是射频微波领域的一项重要任务。
随着当前接收机相位噪声指标越来越高，相应的测试技术和测试手段也有了很大的进步。
同时，与相位噪声测试相关的其他测试需求也越来越多，如何准确的进行这些指标的测试也愈发重要。
1、引言随着电子技术的发展，器件的噪声系数越来越低，放大器的动态范圉也越来越大，增益也大有提高，使得电路系统的灵敬度和选择性以及线性度等主要技术指标都得到较好的解决。
同时，随着技术的不断提高，对电路系统乂提岀了更高的要求，这就要求电路系统必须具有较低的相位噪声，在现代技术中，相位噪声已成为限制电路系统的主要因素。
低相位噪声对于提高电路系统性能起到重要作用。
相位噪声好坏对通讯系统有很大影响，尤其现代通讯系统中状态很多，频道乂很密集，并且不断的变换，所以对相位噪声的要求也愈来愈高。
如果本振信号的相位噪声较差，会增加通信中的误码率，影响载频跟踪精度。
相位噪声不好，不仅增加误码率、影响载频跟踪精度，还影响通信接收机信道内、外性能测量，相位噪声对邻近频道选择性有影响。
如果要求接收机选择性越高，则相位噪声就必须更好，要求接收机灵敬度越高，相位噪声也必须更好。
总之，对于现代通信的各种接收机，相位噪声指标尤为重要，对于该指标的精准测试要求也越来越高，相应的技术手段要求也越来越高。
2、相位噪声基础2.K什么是相位噪声相位噪声是振荡器在短时间内频率稳定度的度量参数。
它来源于振荡器输出信号由噪声引起的相位、频率的变化。
频率稳定度分为两个方面：长期稳定度和短期稳定度，其中，短期稳定度在时域内用艾伦方差来表示，在频域内用相位噪声来表示。
2.2.相位噪声的定义以载波的幅度为参考，在偏移一定的频率下的单边带相对噪声功率。
这个数值是指在1Hz的带宽下的相对噪声电平，其单位为dBc/Hzo该定义最早是基于频谱仪法测试相位噪声，不区分调幅噪声和调相噪声。
频谱分析仪相位噪声测量原理(图文)
频谱分析仪相位噪声测量原理(图文)论文导读：相位噪声是衡量信号源频稳质量的要紧技术指标，专用的相位噪声测试系统设备量庞大，价格昂贵，用频谱分析仪测量相位噪声是一种简单直接的测量方法，而频谱分析仪作为通用的测量仪器，广泛应用于普通实验室与雷达、通信、电子设备的生产使用中。
针对某频谱仪开发的相位噪声测试选件不仅能为用户自动完成相位噪声测量功能，并提供多样化的测试报表，使相位噪声的测量变得简单、快捷。
关键词：频谱分析仪，相位噪声1引言相位噪声是衡量信号源频稳质量的要紧技术指标，专用的相位噪声测试系统设备量庞大，价格昂贵，用频谱分析仪测量相位噪声是一种简单直接的测量方法，而频谱分析仪作为通用的测量仪器，广泛应用于普通实验室与雷达、通信、电子设备的生产使用中。
随着现代频谱分析仪性能（动态范围、分辨率、内部噪声）的不断提高，给直接频谱分析法制造了有利条件。
针对某频谱仪开发的相位噪声测试选件不仅能为用户自动完成相位噪声测量功能，并提供多样化的测试报表，使相位噪声的测量变得简单、快捷。
本文重点介绍了用频谱分析仪测量相位噪声的原理与相噪选件的实现。
2相位噪声的基本概念频率稳固度是信号源的重要指标，指在一定的时间间隔内，信号源输出频率的变化。
根据时间间隔的长短可分为长期稳固度与短期稳固度。
短期稳固度在时域表现为在波形零点处的抖动，能够用相对频率起伏（阿伦方差）来描述，在频域则用相位噪声来表征。
一个有幅度与频率起伏的正弦波可表示为：υ（t）= [V0 +a(t)]sin[2πf0t+φ（t）] （1）式中a（t）= 幅度噪声，φ（t）= 相位噪声通常信号源输出的信号都会有调幅噪声a(t) <<V0，它不直接造成频率起伏或者者相位起伏，不影响频率稳固度，在这里能够忽略不计。
信号的噪声边带要紧由调相噪声引起，实际测量中常用单边带相位噪声（SSB）来表示短期频率稳固度，美国国家标准局把SSB相位噪声（L(ƒm)）定义为：偏离载波频率ƒm Hz，在1Hz带宽内一个相位调制边带的功率PSSB与总的信号功率Ps之比，即L(ƒm)= = （2）L(ƒm)是相位噪声最常用的表示形式，通常用有关于载波波段1Hz带宽的对数表示（dBc/Hz）。
iq 相位噪声测试方法
iq 相位噪声测试方法IQ相位噪声是衡量通信系统中信号质量的重要参数之一。
准确的相位噪声测试对于优化系统性能、保障通信质量具有重要意义。
本文将详细介绍IQ相位噪声的测试方法，帮助读者掌握相关技术要领。
一、IQ相位噪声概述IQ相位噪声是指IQ调制信号在传输过程中，由于各种原因导致的相位波动。
这种波动会影响信号的传输质量，降低通信系统的性能。
为了评估相位噪声对通信系统的影响，需要对其进行准确的测试。
二、IQ相位噪声测试方法1.矢量信号分析仪法矢量信号分析仪是进行IQ相位噪声测试的常用设备。
其主要原理是通过采集待测信号的IQ数据，分析其相位波动情况，从而得到相位噪声的参数。
测试步骤如下：（1）连接矢量信号分析仪与待测设备，确保信号传输路径无误。
（2）设置矢量信号分析仪的参数，如采样率、带宽等，使其适应待测信号。
（3）对待测信号进行采样，获取IQ数据。
（4）使用矢量信号分析仪内置的相位噪声分析功能，对待测信号的相位波动进行计算。
（5）根据计算结果，得到相位噪声的参数，如均方根值（RMS）等。
2.数字信号处理法数字信号处理（DSP）技术也可以用于IQ相位噪声测试。
这种方法通过对待测信号的数字样本进行处理，提取相位信息，从而计算相位噪声。
测试步骤如下：（1）对待测信号进行采样，获取数字样本。
（2）利用数字信号处理算法，如快速傅里叶变换（FFT），对数字样本进行处理，提取相位信息。
（3）分析相位信息，计算相位噪声参数。
（4）根据计算结果，评估相位噪声对通信系统的影响。
三、注意事项1.测试过程中，应确保信号传输路径的稳定性和一致性，避免外部干扰。
2.选择合适的测试设备和方法，以适应不同类型的待测信号。
3.测试前，对设备进行校准，确保测试结果的准确性。
4.在实际应用中，可以结合多种测试方法，相互验证，提高测试结果的可靠性。
总结：IQ相位噪声测试是评估通信系统性能的关键技术之一。
掌握合适的测试方法，可以有效提高通信系统的性能，保障通信质量。
激光器相位噪声的计算
激光器相位噪声的计算激光器是一种产生高相干光的装置，其输出光通常具有非常低的相位噪声。
相位噪声是指光波的相位随时间变化的波动。
激光器相位噪声的计算是研究和评估激光器性能的重要工作，它涉及到理解激光器的工作原理以及相位噪声的来源和影响因素。
在本文中，我们将介绍激光器相位噪声的计算方法和相关理论。
在激光器的输出光中，相位噪声的主要来源是激光器本身的热噪声和量子噪声。
热噪声是由于激光器的材料存在温度变化引起的，而量子噪声是由于激光器的光子数目的统计涨落引起的。
相位噪声可以通过干涉测量来进行直接测量，但这种方法通常比较复杂且精度较低。
因此，我们通常采用计算的方法来估算激光器的相位噪声。
一种常用的计算方法是通过激光器的频率噪声谱密度来计算相位噪声。
频率噪声谱密度是描述频率随时间变化的波动的指标，它与相位噪声之间存在着一定的关系。
激光器的频率噪声谱密度可以通过激光器的功率谱密度和激光器的启动时间来计算。
激光器的功率谱密度是描述激光器输出光功率随频率变化的分布，它通常可以通过光功率谱仪来测量得到。
在计算相位噪声时，需要考虑激光器的工作状态和参数。
例如，激光器的波长、功率、带宽以及温度等参数都会影响到相位噪声的计算结果。
此外，还需要考虑激光器的腔长和腔的模式。
激光器的腔长决定了激光器输出光的频率，而腔的模式影响了激光器的光线质量。
这些因素都会对激光器的相位噪声产生影响。
在计算相位噪声时，通常采用随机行走模型来描述频率变化的随机性。
通过对时间序列进行数学建模，并利用随机行走的理论，可以计算出激光器的相位噪声。
总结起来，激光器相位噪声的计算是一个复杂而关键的任务，它需要考虑激光器的工作状态、参数以及腔的特性等因素。
通过计算激光器的频率噪声谱密度和采用随机行走模型，我们可以估算激光器的相位噪声水平。
准确计算激光器的相位噪声可以帮助我们更好地理解激光器的性能，并为激光器的应用提供指导。
在光学通信、光学测量以及精密测量等领域，激光器相位噪声的计算是非常重要的工作，它对于保证系统的性能和精度至关重要。
频谱分析仪相位噪声测量原理
相位噪声
• 一纯净的正弦信号可表达为： V(t)=Vssin2πf0t
• 由于噪声的存在，该信号的相 位是随时间随机变化的，因此 该信号可表达为
• V(t)=Vssin[2πf0t+Φ(t)]
其中Φ(t)是随时间而变的相位起伏， 也就是相位噪声
噪声边带
表示频谱分析仪本振短期不稳定度。 混频过程将任何本振不稳定性变换为混频分量。 噪声边带常用dBc/Hz表示（相对载频1Hz带宽内 的功率）。噪声边带又称相位噪声。
有调整） 4. 衰减器切换不确度（如果测量过程中衰减器有调整） 5. 频率响应误差（频率偏移大于 100 kHz) 5. 带宽的不确定性 (因为计算单位为 dBc/Hz)
谢谢大家!
dBc/Hz -> W/Hz:
剩余调相
rms
f2
2 Pnorm ( f )df f1
剩余调频
Frms
f2
2 f 2Pnorm ( f )df f1
抖动
jitterrms
rms 2fosc
L(
f
)
10
log10
S ( 2
f
)
L( f )
Pnorm ( f ) 10 10
频谱分析仪法的优点
测试设置简单、快捷 频率偏移范围大 (高达 1 GHz) 可以测试很多信号源的特性
由于1Hz FFT滤波器形状带来的载波泄漏
频谱仪测量相位噪声的误差源
1. 当测量结果和频谱分析仪的固有指标可以相比拟时，校正 频谱分析仪相位噪声带来的影响 。
举例： 如果测量结果比固有指标 高3dB，那么，测量的相 位噪声应该修正3dB。
频谱仪测量相位噪声的误差源
相位噪声测量
相位噪声及其测试技术罗达 29071050130.引言调相系统的最终信噪比，会恶化某些调幅检波器的性能，限制FSK和PSK 的最小误码率，影响频分多址接收系统的最大噪声功率。
对相位噪声进行表征、测试以及如何减小相位噪声是电子系统中一个回避不了的问题。
本文较详细的阐述了相位噪声的概念及其测试。
1.相位噪声的概念及其表征1.1 相位噪声的概念相位噪声是指信号源中，输出频率的短期稳定性指标。
由于相位噪声的存在，引起载波频谱的扩展。
在实际应用，所有信号源的输出都存在着幅度、频率或相位的起伏，这些相位起伏的特征描述通常叫做相位噪声。
1.2 相位噪声的来源信号源中的杂散分量一般是由电源纹波、机械振动或系统内部鉴相信号的泄漏或其它电路的信号窜扰，具有一定的规律性。
另外一种呈随机分布的相位噪声通常是由振荡器本身内各器件所产生的各种随机噪声引起的。
1.3 单边带相位噪声的定义信号源中，由于相位噪声的存在，在频域中，输出信号的谱线相位调制边带的功率P SSB与总功率P S之比，即L(f m)= P SSB/P S=功率密度（一个相位调制边带1Hz）/总的载波功率L(f m)通常用相对于载波1Hz 带宽的对数来表示，单位为dBc/H为了得到L(f m)与随机的或正弦相位调制的一般关系，首先研究正弦相位调制信号，然后再研究随机相位调制信号。
1.3.1 正弦相位调制信号令正弦相位调制信号的瞬时相位为θ(t)=θm sin2πf m t于是得到相位调制信号为V(t)=V0cos(2πf0t+θm sin2πf m t) (1)假定θm<<1rad，式(1)可以简化成V(t)=V0cos2πf0t+(θm/2)V0cos2π(f0+f m)t=(θm/2)V0cos2π(f0-f m)t上式中，第一项为载波信号，后两项为噪声边带分量，称为相位噪声。
这样，一个噪声边带信号的幅度与载波信号幅度之比为V SSB/V S=V0J1(θm)/V0J0(θm)=J1(θm)/J0(θm)=θm/2如果用功率表示，可得到P SSB/P S=(0.25θm*θm=0.25θRMS*θRMS)，式中的θRMS为调相指数的有效值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
相位噪声基础及测试原理和方法相位噪声指标对于当前的射频微波系统、移动通信系统、雷达系统等电子系统影响非常明显，将直接影响系统指标的优劣。
该项指标对于系统的研发、设计均具有指导意义。
相位噪声指标的测试手段很多，如何能够精准的测量该指标是射频微波领域的一项重要任务。
随着当前接收机相位噪声指标越来越高，相应的测试技术和测试手段也有了很大的进步。
同时，与相位噪声测试相关的其他测试需求也越来越多，如何准确的进行这些指标的测试也愈发重要。
1、引言随着电子技术的发展，器件的噪声系数越来越低，放大器的动态范围也越来越大，增益也大有提高，使得电路系统的灵敏度和选择性以及线性度等主要技术指标都得到较好的解决。
同时，随着技术的不断提高，对电路系统又提出了更高的要求，这就要求电路系统必须具有较低的相位噪声，在现代技术中，相位噪声已成为限制电路系统的主要因素。
低相位噪声对于提高电路系统性能起到重要作用。
相位噪声好坏对通讯系统有很大影响，尤其现代通讯系统中状态很多，频道又很密集，并且不断的变换，所以对相位噪声的要求也愈来愈高。
如果本振信号的相位噪声较差，会增加通信中的误码率，影响载频跟踪精度。
相位噪声不好，不仅增加误码率、影响载频跟踪精度，还影响通信接收机信道内、外性能测量，相位噪声对邻近频道选择性有影响。
如果要求接收机选择性越高，则相位噪声就必须更好，要求接收机灵敏度越高，相位噪声也必须更好。
总之，对于现代通信的各种接收机，相位噪声指标尤为重要，对于该指标的精准测试要求也越来越高，相应的技术手段要求也越来越高。
2、相位噪声基础2.1、什么是相位噪声相位噪声是振荡器在短时间内频率稳定度的度量参数。
它来源于振荡器输出信号由噪声引起的相位、频率的变化。
频率稳定度分为两个方面：长期稳定度和短期稳定度，其中，短期稳定度在时域内用艾伦方差来表示，在频域内用相位噪声来表示。
2.2、相位噪声的定义IEEE standard 1139-1988：以载波的幅度为参考，在偏移一定的频率下的单边带相对噪声功率。
这个数值是指在1Hz的带宽下的相对噪声电平，其单位为dBc/Hz。
该定义最早是基于频谱仪法测试相位噪声，不区分调幅噪声和调相噪声。
IEEE standard 1139-1999：单边带相位噪声L(f)定义为随机相位波动单边带功率谱密度Sφ(f)的一半，其单位为dBc/Hz。
其中Sφ(f)为随机相位波动φ(t)的单边带功率谱密度，其物理量纲是rad2/Hz。
该定义基于鉴相器法测量相位噪声，使载波降频变换为接近直流，高噪声下，会引起L(f)和Sφ(f)之间显著的差异。
3、CW信号相位噪声的测试原理及方法3.1、频谱仪测试法3.1.1、直接频谱分析（Marker Function）该方法按照相位噪声的基本定义，首先测量中心载波的信号功率，然后测量某一频偏处噪声功率，最后做计算即可得到相位噪声值。
3.1.2、频谱仪自动测试（Phase Noise）该方法还是基于频谱仪测试载波功率和噪声功率，但是可以自动进行测试，并显示出完整的测试曲线，频偏范围可以自由设定，操作简便快捷，精准度比频谱仪直接测试法要高，测试速度要快。
总之，频谱仪法测试相位噪声均基于频谱测试的结果进行相位噪声的计算，该测试法无法区分调幅噪声和相位噪声，灵敏度受仪器固有的相位噪声限制，无载波抑制，测量范围受分辨率滤波器形状因子限制，动态范围有限等缺点；但是，该方法测试设置简单、快捷，频率偏移范围大，可测试很多信号源的特性，比如：杂散发射、邻信道功率泄漏、高次谐波；并且可以直接显示相位噪声曲线（当调幅噪声忽略不计时）。
3.2、鉴相器测试法3.2.1、鉴相器测试原理鉴相器法是采用被测信号源与一同频参考信号源进行鉴相，鉴相器输出信号经低通滤波器和低噪声放大器后输入到频谱仪或接收机中。
鉴相器输入信号两路正交信号：鉴相器的输出信号UIF(t)：经低通滤波，并假定ƒL= ƒR ，得到：对于小的相差， 简化得到：3.2.2、延迟线测试法延迟线法是把被测信号分成两路，一路信号经过延迟线后与另一路经过一个移相器移相后的信号进行鉴相，然后再滤波放大分析。
延迟线的作用是将频率的变化转化为相位的变化，当频率变化时，将在延迟线中引起相位正比例的变化。
双平衡混频器将相位变化转化为电压变化。
该测试方法具有载波抑制、调幅噪声测试功能，测试时不需要额外的参考源，不需要信号同步，频率漂移不再是问题。
但是该测试方法高频时损耗较大，使得测试灵敏度较低，而且测试时需要校准，操作较为复杂。
3.2.3、锁相环测试法由于振荡器的相位跳动，90度的相位偏移并不能时刻稳定。
因此需要引人锁相环路对相位进行锁定，以保证两路信号相位稳定的相差90度。
由于锁相环路的引入会对相位噪声测量带来影响，在环路带宽内，振荡器的相位噪声将会被改善，因此在测量过程中需要对环路带宽内的相位噪声进行修正。
通过锁相环的环路带宽特性，可以计算出环路增益，从而可以对测量结果进行修正。
鉴相器法测试相位噪声具有很多优点。
其中一个重要优点是鉴相后信号的载波被抑制，接收机的中频增益与载波电平无关，因此可以大大提高相位噪声的测试灵敏度。
另外，可以采用低噪声放大器对鉴相后的信号进行放大，从而可以降低测量接收机的噪声系数，从而进一步提高其测试灵敏度。
同时，对于信号中同时存在的AM噪声和相位噪声。
可以通过调整两路信号的相位差，使鉴相器可以分辨AM噪声和相位噪声。
如果两路鉴相信号相位相差90°，则鉴相后输出对AM噪声的抑制可以高达40dB，当两路鉴相信号相位相差 0° 时，则输出结果仅有AM噪声。
该测试方法的另一优点是，相位噪声的测试不在受参考源的限制，因为可以选择非常好的相位噪声的源作为测量的参考。
该测试方法还可以采用双DUT法进行相位噪声的测量，当存在两个相同的高性能被测信号源时可以采用该方法，测量结果需要做3dB的修正。
但是，对于该测试方法也有相应的局限性，该方法设置相对复杂，测量前有时需要做测试校准和PLL参数计算；相对频谱仪方法来说，鉴相器法的测量频偏范围较窄。
同时，由于信号源特性除了相位噪声指标外，还需要测量如谐波特性，杂散特性，邻信道抑制比等指标，而该方法则无法完成这些测量，还需要用频谱仪功能来实现。
3.3、数字相位解调测试法针对以上测试方法的不足，目前最新的相位噪声测试的方法为数字相位解调法。
该测试方法可以直接进行I/Q解调测量, 转换为Sf(f), 再计算L(f)。
数字相位解调法无鉴相器和锁相环，所以不需要进行环路带宽修正，可以简化校准过程。
该测试方法可以测量CW相位噪声，脉冲相位噪声，附加相位噪声，脉冲附加相位噪声等多项指标。
同时该测试方法具有极低的参考源相位噪声、高速互相关，可以明显提高测试的灵敏度。
并且可以在大信号存在时测量小电平信号的相位噪声。
4、脉冲信号相位噪声测试原理和方法脉冲调制信号的频谱包含了中心谱线和不同PRF处的谱线。
根据相位噪声的定义，测试脉冲调制信号的相位噪声就需要针对不同脉冲调制参数对被测信号进行滤波。
4.1、鉴相器法与使用鉴相器法测试CW信号的相位噪声相比，测试脉冲信号的相位噪声指标就需要PRF滤波。
对PRF滤波也有明确的要求：PRF滤波器必须带内平坦度好、边缘陡峭；不同的PRF频率需要不同的PRF滤波器；PRF滤波器必须在PRF/2之内有平坦的通带，在PRF之外有很大衰减；同时PRF滤波器衰减了PRF馈通，总之该PRF相当复杂，实现起来很困难，操作也比较复杂。
4.2、数字相位解调法数字相位解调法得益于强大的数字处理能力，测试脉冲调制信号的相位噪声实现起来就比较简单，该测试方法具有与CW信号相位噪声测试相同的结构框图，没有鉴相器，无需对参考信号进行脉冲调制。
PRF滤波器和脉宽加时间门在DSP中实现，易于处理不同PRF，无需复杂的校准，也可实现脉冲附加相噪的测量。
使用数字相位解调法测量脉冲信号的相位噪声首先采用零扫宽自动检测脉宽和周期，检测到脉冲信号之后可以自动的根据脉宽设置时间门长度，根据周期设置最大频偏，然后进行测试。
最大可测量频偏为PRF/2，并且测试时间与连续波时相同。
测试效率较高，操作相对比较简单、方便。
5、其他相关测试5.1、附加（残余）相位噪声的测试原理和方法所谓附加相位噪声是指由器件或电路附加的相位噪声。
例如放大器，上、下变频器等。
直接使用频谱分析仪或者具有鉴相器法测试功能的信号源分析仪测试附加相位噪声时，一般都需要使用外部信号源和移相器，信号源和移相器指标的好坏会直接影响测试结果，并且实际操作非常复杂（需要精准的调节移相器的相位），由于附加相位噪声指标一般来说都比较低，所以该测试方法测试的结果尤其是准确度比较难以令人满意。
采用具有内部信号源的数字相位解调法进行附加相位噪声的测试操作比较简单方便，当选择“附加相噪”时，自动对内部硬件进行重新配置，该测试方法无需鉴相器和移相器，而且内部低噪声频率合成器产生 DUT 激励信号，所以该方法很大程度上简化了测量和校准设置。
5.2、调幅噪声的测试原理和方法调幅噪声测试常用的方法有两种：一种是使用二极管检波器进行检波，但该方法需要外置一个二极管检波器，需要进行复杂的校准。
另一种方法是使用AM解调的方法。
使用AM解调的方法操作相对简单，并且可以同时测试相位噪声和AM噪声。
采用互相关法的话还可以大大提高测试灵敏度。
5.3、VCO测试VCO测试对于VCO研发设计、生产使用具有重要的意义，目前的相位噪声分析仪可以进行完整的VCO测试，对被测VCO提供直流供电以及调谐供电，并测试VCO的所有参数。
5.4、瞬态测试基于目前的相位噪声分析仪可以进行瞬态测试，瞬态测试主要应用于跳频信号的测试，尤其是宽带跳频信号的跳频时间测试。
瞬态测试一般可以分为窄带模式和宽带模式，目前宽带跳频信号的分析功能可以实现256MHz-8GHz频段范围内的跳频信号的分析。
该应用使得宽带跳频时间测试变得极为简单。
6、提高相位噪声测试灵敏度的互相关算法无论测试CW信号相位噪声还是脉冲信号的相位噪声指标，亦或是测试AM噪声等相关测试，测量结果都会受到参考源和鉴相器本身相位噪声的影响。
为了进一步提高测试灵敏度，降低参考源和鉴相器的影响，可以在鉴相器法或数字相位解调法的基础之上采用互相关技术。
其方法的核心为互相关电路以及互相关算法。
被测信号被分成两路，一路信号与一参考信号源进行鉴相或数字解调，而另一路信号则与另一参考源进行鉴相或数字解调，两路输出信号分别进行滤波、放大和ADC采样，然后进行互相关运算。
互相关技术对测量灵敏度的提高程度取决于互相关运算次数。
通过对10000次测量结果求和，参考振荡器和测试系统的噪声测试性能可提高20 dB。
但是，随着互相关次数的增多，测试的时间会有所加长，尤其是载波近端的相位噪声测试，多次互相关将需要很长的测试时间。
