单片机IO口结构与工作原理
单片机的io口作为输出的工作原理
单片机的io口作为输出的工作原理
单片机的IO口作为输出是指单片机通过IO口向外部设备输出信号,控制外部设备的工作状态。
单片机的IO口可以通过编程控制输出高电平或低电平,从而控制外部设备的开关、亮灭等状态。
单片机的IO口通常是由一个普通的数字引脚和一个控制寄存器组成。
控制寄存器用于设置IO口的工作模式和输出状态。
在编程时,需要先设置IO口的工作模式,然后再设置IO口的输出状态。
单片机的IO口可以分为两种类型:数字IO口和模拟IO口。
数字IO口只能输出高电平或低电平,不能输出模拟信号。
模拟IO口可以输出模拟信号,通常用于控制模拟电路。
在使用单片机的IO口作为输出时,需要注意以下几点:
1. IO口的输出电流不能超过其最大输出电流。
如果输出电流过大,会导致IO口损坏。
2. IO口的输出电平需要与外部设备的工作电平匹配。
如果输出电平不匹配,会导致外部设备无法正常工作。
3. IO口的输出状态需要根据实际需求进行设置。
如果设置不当,会导致外部设备无法正常工作或者损坏。
4. 在编程时需要注意IO口的工作模式和输出状态的设置。
如果设置不正确,会导致程序无法正常运行。
单片机的IO口作为输出是单片机控制外部设备的重要手段之一。
在使用时需要注意IO口的输出电流、输出电平、输出状态和编程设置等方面,以确保外部设备能够正常工作。
单片机IO口结构及工作原理
单片机IO口结构及工作原理单片机(Microcontroller Unit,MCU)的IO口是指可用来输入输出数据的引脚,在单片机系统中具有重要的作用。
本文将详细介绍单片机IO口的结构和工作原理。
一、单片机IO口的结构单片机的所有IO口都可以看作是一个通用的数字引脚。
常用的单片机IO口主要包括输入端和输出端两个部分。
1.输入端:单片机IO口的输入端包含一个输入缓冲区,用于对输入信号进行缓冲和驱动。
输入缓冲区通常由一个高阻抗的MOSFET器件构成,可以对输入信号进行放大和处理。
输入端能够接收来自外界的高电平和低电平信号,通过输入缓冲区将信号传递给单片机的内部电路。
2.输出端:单片机IO口的输出端是由一个输出缓冲器和驱动电路构成的。
输出缓冲器一般由一个强驱动能力的MOSFET器件构成,可以对输出信号进行放大和驱动。
输出端能够将单片机内部的数据通过输出缓冲器传递给外部电路,形成相应的高电平或低电平电压信号。
3. 接口电路:为了提高单片机IO口的抗干扰能力和适应外部电路的需求,通常在IO口的输入和输出端之间设置了一些接口电路,如上拉电阻(Pull-Up Resistor)和下拉电阻(Pull-Down Resistor)。
上拉电阻和下拉电阻可以对输入或输出信号进行稳定的电平处理和电流限制,使得单片机的IO口在复杂的电路环境中能够正常工作。
二、单片机IO口的工作原理单片机的IO口工作原理主要包括输入和输出两种模式。
1.输入模式:当IO口被设定为输入模式时,输入信号可以通过外部电路或者内部电路输入到IO口,并经过输入缓冲器进行电平放大和处理。
在输入模式下,可以通过软件对IO口进行设置,使其能够读取外部电路的电平状态。
通过输入模式,单片机可以读取外部的开关状态、传感器的输出以及其他的输入信号,实现数据的采集和处理。
2.输出模式:当IO口被设定为输出模式时,单片机可以将内部处理的数据通过输出缓冲器驱动外部电路。
单片机IO端口工作原理(P0端口,漏极开路,推挽,上拉电阻,准双向口)
单片机IO端口工作原理(P0端口,漏极开路,推挽,上拉电阻,准双向口)一、P0端口的结构及工作原理P0端口8位中的一位结构图见下图:输入缓冲器:在P0口中,有两个三态的缓冲器,三态门有三个状态,即在其的输出端可以是高电平、低电平,同时还有一种就是高阻状态。
图中有一个是读锁存器的缓冲器,也就是说,要读取D锁存器输出端Q的数据,那就得使读锁存器的这个缓冲器的三态控制端(上图中标号为‘读锁存器’端)有效。
图中另一个是读引脚的缓冲器,要读取P0.X引脚上的数据,也要使标号为‘读引脚’的这个三态缓冲器的控制端有效,引脚上的数据才会传输到我们单片机的内部数据总线上。
D锁存器:一个触发器可以保存一位的二进制数(即具有保持功能),在51单片机的32根I/O口线中都是用一个D触发器来构成锁存器的。
图中的锁存器,D 端是数据输入端,CP是控制端(也就是时序控制信号输入端),Q是输出端,Q 非是反向输出端。
对于D触发器来讲,当D输入端有一个输入信号,如果这时控制端CP没有信号(也就是时序脉冲没有到来),这时输入端D的数据是无法传输到输出端Q及反向输出端Q非的。
如果时序控制端CP的时序脉冲一旦到了,这时D端输入的数据就会传输到Q及Q非端。
数据传送过来后,当CP时序控制端的时序信号消失了,这时,输出端还会保持着上次输入端D的数据(即把上次的数据锁存起来了)。
如果下一个时序控制脉冲信号来了,这时D端的数据才再次传送到Q端,从而改变Q端的状态。
多路开关:在51单片机中,当内部的存储器够用(也就是不需要外扩展存储器时,这里讲的存储器包括数据存储器及程序存储器)时,P0口可以作为通用的输入输出端口(即I/O)使用,对于8031(内部没有ROM)的单片机或者编写的程序超过了单片机内部的存储器容量,需要外扩存储器时,P0口就作为‘地址/数据’总线使用。
那么这个多路选择开关就是用于选择是做为普通I/O口使用还是作为‘数据/地址’总线使用的选择开关了。
51单片机IO引脚IO口工作原理
51单片机IO引脚IO口工作原理一、IO引脚的基本特性1.输入与输出:IO引脚可以配置为输入(接收外部信号)或输出(发送信号到外部设备)。
2. 高低电平:IO引脚可以输出高电平(通常为Vcc电压)或低电平(通常为接地GND电压)。
3.上拉与下拉:IO引脚可以通过上拉电阻或下拉电阻实现电平的稳定。
4. 悬空状态:未配置输入的IO引脚可能处于悬空状态(floating),容易受到噪声的干扰。
二、IO口的工作原理1.寄存器配置:通过对相应的寄存器进行配置,可以选择IO引脚的工作模式(输入或输出)、电平(高或低)、上拉或下拉等。
2.IO端口的控制:通过对控制寄存器进行设置,可以使IO引脚产生相应的电平信号,控制外部设备的操作。
3.输入输出驱动能力:IO引脚的输出能力决定了其能够驱动的外部设备的负载能力。
对于较重的负载,需要考虑使用缓冲电路或者外部驱动芯片。
三、IO口的配置与操作1.选择IO引脚功能:通过寄存器配置,将IO引脚配置为输入模式(将输入电平传递给芯片内部)或输出模式(将芯片内部的电平输出到外部设备)。
2.设置电平状态:对于输出模式的引脚,可以通过寄存器来设置输出电平的状态,使其输出高电平或低电平。
3.上拉与下拉电阻:通过配置相关寄存器,可以启用上拉电阻(使引脚在悬空状态时拉高到高电平)或下拉电阻(使引脚在悬空状态时拉低到低电平)。
四、IO端口的应用1.输入:将外部设备的信号输入到IO引脚,通过编程来实现对信号的判断和处理。
例如,读取按键的状态、读取传感器的数据等。
2.输出:将芯片内部产生的信号输出到外部设备,用于控制和驱动外部设备的操作。
例如,控制LED灯的亮灭、控制继电器的开关等。
3.通信:通过IO引脚与其他设备(例如外围设备、传感器、通信模块等)进行通信。
4.扩展IO口:通过外部的IO扩展芯片或者接口芯片,可以扩展更多的IO口。
总结:51单片机的IO口是其与外部设备通信的接口,通过配置相关寄存器来选择引脚的工作模式、电平和电阻状态。
单片机IO口结构及工作原理
、Po端口的结构及工作原理Po端口8位中的一位结构图见下图:地址∕ttiκI i O i XWwfr⅛⅛内部总线i⅛引脚PO 口工作康理图由上图可见,P0端口由锁存器、输入缓冲器、切换开关、一个与非门、一个与门及场效应管驱动电路构成下面,先分析组成P0 口的各个部分:先看输入缓冲器:在P0 口中,有两个三态的缓冲器,在其的输出端可以是高电平、低电平,同时还有一种就是高阻状态(或称为禁止状态),上面一个是读锁存器的缓冲器,下面一个是读引脚的缓冲器,读取P0.X引脚上的数据,要使这个三态缓冲器有效,引脚上的数据才会传输到内部数据总线上。
D锁存器:在51单片机的32根I/O 口线中都是用一个D触发器来构成锁存器的。
D 端是数据输入端,CP是控制端(也就是时序控制信号输入端),Q是输出端,Q非是反向输出端。
多路开关:在51单片机中,不需要外扩展存储器时,P0 口可以作为通用的输入输出端口(即I/O)使用,对于8031 (内部没有ROM )的单片机或者编写的程序超过了单片机内部的存储器容量,需要外扩存储器时,P0 口就作为,地址/数据? 总线使用。
这个多路选择开关就是用于选择是做为普通I/O 口使用还是作为,数据/地址?总线使用的选择开关了。
当多路开关与下面接通时,P0 口是作为普通的I/O 口使用的,当多路开关是与上面接通时,P0 口是作为,地址/数据?总线使用的。
输出驱动部份:P0 口的输出是由两个MOS管组成的推拉式结构,也就是说,这两个MOS管一次只能导通一个,当V1导通时,V2就截止,当V2导通时,V1截止。
Po 口作为I/O端口使用时,多路开关的控制信号为0 (低电平),V1管截止, 多路开关是与锁存器的Q非端相接的(即P0 口作为I/O 口线使用)。
作为地址/数据线使用时,多路开关的控制信号为1,V1管由地址/数据线决定,多路开关与地址/数据线连接。
输出过程:1、I/O输出工作过程:当写锁存器信号CP有效,数据总线的信号→锁存器的输入端D→锁存器的反向输出Q非端→多路开关→V2管的栅极→V2的漏极到输出端P0.X。
51单片机IO口工作原理
51单片机IO口工作原理一、概述51单片机是一种广泛应用于嵌入式系统的微控制器,其IO口是其最基本和重要的功能之一。
IO口可以用于输入和输出信号,实现与外部设备的数据交互。
本文将详细介绍51单片机IO口的工作原理。
二、IO口的结构51单片机的IO口由多个引脚组成,每一个引脚都有特定的功能和工作模式。
通常,一个IO口引脚可以配置为输入模式或者输出模式,具体的配置由相应的寄存器控制。
三、IO口的输入模式当一个IO口引脚配置为输入模式时,它可以接收外部设备发送的信号。
在输入模式下,引脚的电平可以是高电平(1)或者低电平(0),这取决于外部设备发送的信号。
在51单片机中,可以通过P1口和P3口来配置引脚为输入模式。
当一个引脚配置为输入模式时,相应的寄存器会设置为1,表示该引脚为输入状态。
此时,我们可以通过读取相应的寄存器值来获取引脚的电平状态。
四、IO口的输出模式当一个IO口引脚配置为输出模式时,它可以向外部设备发送信号。
在输出模式下,引脚的电平可以是高电平(1)或者低电平(0),这取决于我们设置的值。
在51单片机中,可以通过P0口、P1口、P2口和P3口来配置引脚为输出模式。
当一个引脚配置为输出模式时,相应的寄存器会设置为0,表示该引脚为输出状态。
此时,我们可以通过写入相应的寄存器值来控制引脚的电平状态。
五、IO口的工作原理在51单片机中,IO口的工作原理是通过寄存器的读写操作来实现的。
通过读取或者写入相应的寄存器值,我们可以配置引脚的工作模式和控制引脚的电平状态。
对于输入模式,我们可以通过读取相应的寄存器值来获取引脚的电平状态。
通过读取P1口和P3口的寄存器值,我们可以判断引脚的电平是高电平还是低电平。
对于输出模式,我们可以通过写入相应的寄存器值来控制引脚的电平状态。
通过写入P0口、P1口、P2口和P3口的寄存器值,我们可以将引脚的电平设置为高电平或者低电平。
六、IO口的应用场景51单片机的IO口广泛应用于各种嵌入式系统中,如电子设备、家用电器、工业控制等。
51单片机IO口工作原理
51单片机IO口工作原理51单片机(英文名为8051 Microcontroller)是一种由Intel公司于1980年推出的8位单片机,广泛应用于嵌入式系统中。
作为一种高性能、低功耗的单片机,其周围有多个IO口(Input/Output ports),可以用来实现数字输入、输出、模拟输入、输出等功能。
下面将详细介绍51单片机IO口的工作原理。
1.51单片机的IO口介绍51单片机共有4个8位的IO口,依次为P0、P1、P2和P3、每个IO 口都是一个8位的寄存器,称为端口寄存器(port register),用于和外部设备进行数据通信。
其中,P0是一个具有双重输入和输出特性的端口,可以配置为输入口或输出口;P1和P3是纯输出端口;P2是输入输出混合端口。
2.IO口的工作模式IO口的工作模式由P0、P1、P2和P3的寄存器位来配置。
每个IO口的寄存器位都有对应的功能和控制位,通过设置这些位可以控制IO口的工作模式和输出状态。
2.1输入模式在输入模式下,IO口作为输入口,接受来自外部器件的信号。
通过将对应的寄存器位设置为1,可以将IO口配置为输入模式。
在输入模式下,端口寄存器的位对应的为悬空状态,可以通过主动上拉或下拉方法来确保IO口的状态。
2.2输出模式在输出模式下,IO口作为输出口,通过控制寄存器位的值可以输出高电平或低电平信号。
将对应的寄存器位设置为0,可以将IO口配置为输出模式。
在输出模式下,直接修改端口寄存器的位即可改变IO口的输出状态。
对于纯输出端口,即P1和P3,更方便地改变IO口的状态可以通过直接操作对应的位。
2.3产生中断IO口还可以通过设置为中断产生源的方式来实现中断功能。
在输入模式下,将对应的寄存器位设置为1,即可配置IO口为中断输入。
当IO口检测到中断触发条件(例如边沿触发、电平触发等),会触发相应的中断服务程序(ISR)。
3.IO口的读取和写入操作为了读取和写入IO口的状态,可以直接访问相应的寄存器。
io的原理及应用单片机实验
IO的原理及应用单片机实验1. IO简介IO(Input/Output)是指计算机与外界设备进行信息交互的接口。
在单片机中,IO端口是与外部设备进行数据输入和输出的重要通路。
它充当着信息传输的桥梁,实现单片机与外部设备的连接和数据的交互。
了解IO的原理及应用对于进行单片机实验和开发非常重要。
2. IO的原理IO端口主要包括输入端口和输出端口。
通过配置相应的寄存器和引脚状态,可以实现外部设备与单片机的数据输入和输出。
•输入端口:将外部设备的信号输入到单片机中。
输入端口通常和外部器件的开关量信号相连,如按钮、开关等。
•输出端口:将单片机中的数据输出给外部设备。
输出端口通常和外部器件的执行元件相连,如LED灯、马达等。
3. IO的应用IO的应用非常广泛,涵盖了很多领域。
下面以单片机实验为例,介绍IO的常见应用。
3.1 LED闪烁实验LED闪烁实验是单片机实验中最基础的实验之一。
通过控制IO口的电平,可以控制LED的亮灭。
实验步骤: 1. 连接硬件电路,将LED的正极连接到单片机的输出口,负极连接到地。
2. 在单片机的程序中配置输出端口为高电平或低电平。
3. 运行程序,观察LED的亮灭情况。
3.2 数码管显示实验数码管显示实验是单片机实验中常见的应用之一。
通过IO口的输出控制,可以实现数字的显示。
实验步骤: 1. 连接硬件电路,将数码管的引脚连接到单片机的输出端口。
2.在单片机的程序中配置输出端口的电平,根据不同的情况控制数码管的显示。
3.运行程序,观察数码管的显示结果。
3.3 温度传感器实验温度传感器实验是单片机实验中涉及到模拟信号输入的应用之一。
通过IO口的输入控制,可以获取温度传感器的模拟信号,并进行处理。
实验步骤: 1. 连接硬件电路,将温度传感器的输出引脚连接到单片机的模拟输入端口。
2. 在单片机的程序中配置输入端口为模拟转换模式,并进行相应的模拟信号转换。
3. 运行程序,获取温度传感器的模拟信号,并进行显示或者其他处理。
MCS-51单片机IO口详解
单片机IO口结构及上拉电阻MCS-51有4组8位I/O口:P0、P1、P2和P3口,P1、P2和P3为准双向口,P0口则为双向三态输入输出口,下面我们分别介绍这几个口线。
一、P0口和P2口图1和图2为P0口和P2口其中一位的电路图。
由图可见,电路中包含一个数据输出锁存器(D触发器)和两个三态数据输入缓冲器,另外还有一个数据输出的驱动(T1和T2)和控制电路。
这两组口线用来作为CPU与外部数据存储器、外部程序存储器和I/O扩展口,而不能象P1、P3直接用作输出口。
它们一起可以作为外部地址总线,P0口身兼两职,既可作为地址总线,也可作为数据总线。
图1 单片机P0口内部一位结构图图2 单片机P0口内部一位结构图P2口作为外部数据存储器或程序存储器的地址总线的高8位输出口AB8-AB15,P0口由ALE选通作为地址总线的低8位输出口AB0-AB7。
外部的程序存储器由PSEN信号选通,数据存储器则由WR和RD读写信号选通,因为2^16=64k,所以MCS-51最大可外接64kB的程序存储器和数据存储器。
二、P1口图3为P1口其中一位的电路图,P1口为8位准双向口,每一位均可单独定义为输入或输出口,当作为输入口时,1写入锁存器,Q(非)=0,T2截止,内上拉电阻将电位拉至"1",此时该口输出为1,当0写入锁存器,Q(非)=1,T2导通,输出则为0。
图3 单片机P2口内部一位结构图作为输入口时,锁存器置1,Q(非)=0,T2截止,此时该位既可以把外部电路拉成低电平,也可由内部上拉电阻拉成高电平,正因为这个原因,所以P1口常称为准双向口。
需要说明的是,作为输入口使用时,有两种情况:1.首先是读锁存器的内容,进行处理后再写到锁存器中,这种操作即读—修改—写操作,象JBC(逻辑判断)、CPL(取反)、INC(递增)、DEC(递减)、ANL(与逻辑)和ORL(逻辑或)指令均属于这类操作。
2.读P1口线状态时,打开三态门G2,将外部状态读入CPU。
51单片机io口工作的基本原理
51单片机io口工作的基本原理51单片机是一种广泛应用于嵌入式系统开发的微控制器,其基本原理是通过控制输入/输出(I/O)口的电平状态来实现与外部设备的连接与交互。
单片机的I/O口被称为通用I/O口(General Purpose I/O,GPIO),可以通过设置其输入与输出模式以及控制电平状态来与外部设备进行数据的传输与控制。
在51单片机中,GPIO口可以进行两种模式的设置:输入模式和输出模式。
在输入模式下,GPIO口可以将外部设备的电平状态作为输入信号接收,并将该信号传送至单片机内部进行处理。
在输出模式下,单片机可以通过控制GPIO口的电平状态向外部设备发送数据或控制信号。
当GPIO口设置为输入模式时,单片机内部会初始化一个输入缓冲区,用于存储外部设备传入的电平信号。
当外部设备改变电平状态时,单片机会及时检测到,并将相应的电平状态记录在输入缓冲区中。
通过读取输入缓冲区的数值,单片机可以获取外部设备传入的数据。
这样,单片机就能够实现与外部设备的数据交互。
当GPIO口设置为输出模式时,单片机内部会初始化一个输出缓冲区,用于存储将要发送至外部设备的数据。
根据所需的传输方式,单片机可以通过改变输出缓冲区的数值来控制GPIO口的电平状态。
当输出缓冲区的数值发生改变时,单片机会通过输出电路将该数值转换为相应的电平状态,从而将数据或控制信号送至外部设备。
除了设置输入/输出模式以及控制电平状态之外,单片机还可以对GPIO口进行中断配置以及上下拉电阻的设置。
中断配置可以实现在特定事件发生时自动跳转至相应的中断服务函数,从而实现对外部设备的实时响应。
上下拉电阻则可以提供电平稳定性,防止输入口因为无输入信号而漂移到不确定状态。
综上所述,51单片机的I/O口工作基于设置输入/输出模式以及控制电平状态,通过与外部设备进行电平交互来实现数据的传输与控制。
通过合理配置中断和上下拉电阻,单片机可以实现高效稳定的IO口工作,为嵌入式系统开发提供强大的功能与灵活性。
单片机IO端口工作原理
单片机IO端口工作原理在单片机内部,每一个IO端口都对应着一个寄存器,该寄存器称为IO口寄存器,用于控制该IO端口的输入输出状态。
IO口寄存器通常是一个8位或16位的寄存器,每一位对应一个IO端口。
单片机的IO端口工作原理如下:1.输入方式:当一些端口被设置为输入模式时,它可以接收外部信号。
在输入模式下,该端口的电平状态可以被单片机读取到。
通常通过设置IO口寄存器的相应位来控制端口的输入模式。
在输入模式下,可以通过查询或中断方式读取IO端口的状态。
2.输出方式:当一些端口被设置为输出模式时,它可以向外部设备发送信号。
在输出模式下,可以通过设置IO口寄存器相应位的值来控制端口的输出电平状态。
高电平和低电平对应着不同的输出状态,可以通过操作寄存器来改变IO端口的电平状态。
3.端口模式设置:针对每一个IO端口,单片机提供了相应的寄存器来设置其工作模式。
通常包括输入模式、输出模式、上拉模式和下拉模式等。
输入模式和输出模式可以通过设置IO口寄存器的相应位来实现,上拉模式和下拉模式则需要通过设置其他寄存器或器件来实现。
4.状态改变:在一些情况下,IO端口的状态可能发生改变,如按键按下、外部信号触发等。
这时候可以通过查询或中断的方式来获取IO端口的状态变化,然后进行相应的处理。
5.外部设备连接:IO端口通常通过引脚连接到外部设备,如按键、LED灯、LCD显示屏、电机等。
通过IO端口的输出控制可以实现对外部设备的控制,通过IO端口的输入可以获取外部设备的状态。
总之,单片机IO端口通过IO口寄存器进行控制,可以实现与外部设备的信息交换和控制。
通过设置端口的输入输出模式,可以实现数据的输入和输出。
通过查询或中断的方式,可以实时获取IO端口的状态变化。
通过连接外部设备,可以实现对其控制和监测。
单片机IO端口工作原理
单片机IO端口工作原理单片机(IO)端口工作原理是指单片机芯片中用来与外部输入输出设备进行数据交换的控制引脚,它可以将外部数据引入到单片机内部进行处理,或者将单片机内部处理的数据输出到外部设备上。
常用的单片机(IO)端口包括P0、P1、P2和P3等。
其中,P0端口是8051系列单片机中最常用的IO端口之一、它具有三种工作模式:漏极开路模式、推挽模式和准双向口模式。
首先,漏极开路模式是指P0端口作为输入端口时,引脚处于高阻态。
这时,外部设备通过给引脚上拉或下拉来实现输入,单片机通过读取引脚的状态来获取外部输入的数据。
当P0端口作为输出端口时,引脚采用的是开漏输出的方式,即输出1时,引脚处于高阻态;输出0时,引脚处于低电平态。
这种模式下,输出引脚需要连接外部上拉电阻或二极管来实现高电平输出。
其次,推挽模式是指P0端口既可以作为输入端口,也可以作为输出端口。
当P0端口作为输入端口时,引脚需要通过外部上拉或下拉电阻来实现输入;当P0端口作为输出端口时,引脚采用的是推挽输出方式,输出1时,引脚处于高电平态;输出0时,引脚处于低电平态。
这种模式下,引脚无需连接外部上拉电阻。
最后,准双向口模式是指P0端口同时具有输入和输出的功能。
当P0端口作为输入端口时,引脚通过外部上拉或下拉电阻来实现输入;当P0端口作为输出端口时,引脚采用的是推挽输出方式,输出1时,引脚处于高电平态;输出0时,引脚处于低电平态。
这种模式下,输入和输出的数据通过引脚上的跳线帽来选择输入还是输出。
除了以上三种工作模式,P0端口还可以通过连接外部上拉电阻来实现上拉电阻功能。
上拉电阻可以在引脚上提供一个默认的高电平,当引脚未被外部设备拉低时,引脚处于高电平状态。
这种方式主要用于消除外部干扰。
总之,单片机IO端口工作原理涉及漏极开路、推挽、上拉电阻和准双向口等多种方式,通过选择不同工作模式和引脚连接方式来实现数据的输入和输出功能。
开发人员可以根据具体的应用需求选择合适的工作模式和连接方式。
单片机IO口结构及工作原理
单片机IO口结构及工作原理单片机(Microcontroller Unit,MCU)是一种集成了微处理器核心、主存储器、输入/输出端口和计时/定时器等功能部件的微型计算机系统。
它被广泛应用于各种电子设备中,如家电、汽车、工业控制等。
单片机的IO口是其中一个重要的功能部件,它负责与外部设备进行数据传输、信号输入输出等工作。
一、单片机IO口的结构单片机的IO口通常由GPIO(General Purpose Input/Output)端口组成。
GPIO是一种通用输入/输出口,具有多种工作模式的功能输入/输出,可以通过软件配置和控制来实现不同的功能。
一个GPIO引脚既可以作为输入口,也可以作为输出口。
当它作为输入口时,可以接收外部设备的输入信号,并由单片机内部进行处理和分析;当它作为输出口时,可以向外部设备发送数据信号或控制信号。
GPIO口的结构一般由以下几个部分组成:1.引脚:GPIO口与外部设备连接的接口,通常是芯片封装的金属引脚,可以引出到芯片外部的引脚脚座上。
2.输入/输出电路:GPIO口的输入/输出电路用于接收外部设备的信号或向外部设备发送信号。
对于输入电路,通常包括输入缓冲器、滤波器和电平转换器等部分;对于输出电路,通常包括输出驱动器和电平转换器等部分。
3.寄存器:GPIO口的寄存器用于存储和控制输入/输出的数据和参数。
单片机内部的软件可以通过对寄存器的读/写操作来实现对GPIO口的控制。
二、单片机IO口的工作原理1.配置GPIO口的工作模式:单片机的GPIO口通常有多种工作模式可选,如输入模式、输出模式、外部中断模式等。
在使用GPIO口之前,需要通过寄存器配置来选择所需的工作模式。
2.设置GPIO口的状态:GPIO口的状态通常分为高电平状态和低电平状态。
在输出模式下,可以通过寄存器设置GPIO口的输出值,从而控制输出的电平状态;在输入模式下,GPIO口将根据外部设备的输入信号自动判断电平状态。
单片机IO口介绍
单片机IO口介绍单片机(Microcontroller)是一种集成了微处理器、存储器和各种I/O接口的芯片。
其中,I/O口是单片机与外部设备进行数据交换的通道,它是单片机最重要的功能之一、本文将详细介绍单片机的I/O口。
一、I/O口的基本概念在单片机中,I/O口是单片机与外部设备进行数据交换的接口。
它通过I/O线与外部设备相连接,可以实现数据的输入和输出。
单片机的I/O口可以分为通用I/O口和特殊功能I/O口两种类型。
通用I/O口是单片机常用的一种I/O口,它可以通过软件编程实现不同的功能,包括数字输入、数字输出和模拟输入输出等。
通用I/O口可以根据实际需求进行设置,提供灵活的数据交换方式。
特殊功能I/O口是单片机固定的一些特殊功能接口,通常用于特定的应用,如定时器、比较器、串行通信等。
特殊功能I/O口具有特殊的功能和特殊的操作要求,需要根据具体的应用进行设置。
二、通用I/O口的工作原理通用I/O口是单片机最常用的一种I/O口,它可以通过软件编程实现不同的功能。
通用I/O口的工作原理如下:1.输入模式:通用I/O口可以设置为输入模式,接收来自外部设备的输入信号。
在输入模式下,通用I/O口通常通过上拉或下拉电阻来实现输入的稳定性,并通过软件读取输入信号的状态。
2.输出模式:通用I/O口可以设置为输出模式,向外部设备输出信号。
在输出模式下,通用I/O口可以输出高电平或低电平信号,并通过软件控制输出的状态。
通用I/O口的状态可以通过软件进行设置和读取,可以实现灵活的数据交换。
通用I/O口的应用非常广泛,可以用于控制开关、驱动显示、读取按键等。
三、特殊功能I/O口的工作原理特殊功能I/O口是单片机固定的一些特殊功能接口,通常用于特定的应用。
特殊功能I/O口具有特殊的功能和特殊的操作要求,需要根据具体的应用进行设置。
下面介绍一些常见的特殊功能I/O口。
1.定时器/计数器:定时器/计数器是特殊功能I/O口中最常用的一个。
51单片机io口工作的基本原理
51单片机io口工作的基本原理单片机(Microcontroller)是一种集成电路芯片,它包含了一个完整的计算机系统,可被程序控制。
在单片机中,IO口(Input/Output Port)是指用于与外部设备进行数据交互的接口。
本文将介绍51单片机IO口工作的基本原理。
一、IO口概述IO口是单片机的重要组成部分,它提供了与外部设备进行数据通信的能力。
在51单片机中,通常使用的IO口是P0、P1、P2和P3。
每个IO口都包含了8个引脚,可以用来连接各种外设,如LED、按键、传感器等。
二、IO口的输入输出模式1. 输入模式:当IO口设置为输入模式时,它可以接收来自外部设备的信号。
在51单片机中,通过将IO口对应的bit位设置为1,可以将该IO口设置为输入模式。
2. 输出模式:当IO口设置为输出模式时,它可以向外部设备发送信号。
在51单片机中,通过将IO口对应的bit位设置为0,可以将该IO口设置为输出模式。
当IO口为输出模式时,我们可以通过设置IO口的电平状态(高电平或低电平)来控制外部设备。
三、IO口的控制方法1. 单独控制:我们可以通过直接对IO口进行操作来实现对外部设备的控制。
在51单片机中,通过修改IO口的电平状态,从而改变引脚的电压值,来达到控制的目的。
2. 组合控制:在某些情况下,我们可能需要同时控制多个IO口,使它们协同工作。
在51单片机中,我们可以通过设置特定的寄存器来实现对多个IO 口的同时控制。
例如,使用P0或P2口作为数据总线,通过设置P0CON或P2CON寄存器来实现对该总线上的多个引脚的控制。
四、IO口的中断功能在实际应用中,我们常常需要根据外部设备的状态来触发特定的操作。
为了实现这一功能,51单片机提供了IO口中断功能。
通过设置中断触发方式和中断掩码,当IO口的电平状态发生变化时,可以触发相应的中断服务程序。
五、IO口的工作原理1. 数据方向控制:在51单片机中,通过特定的寄存器来控制IO口的数据方向。
51单片机IO端口(P1P2P3端口,漏极开路,推挽,上拉电阻,准双向口)
单片机IO端口工作原理(P1P2P3端口,漏极开路,推挽,上拉电阻,准双向口)2009-09-17 12:58二、P1端口的结构及工作原理P1口的结构最简单,用途也单一,仅作为数据输入/输出端口使用。
输出的信息有锁存,输入有读引脚和读锁存器之分。
P1端口的一位结构见下图:P1端口与P0端口的主要差别在于,P1端口用内部上拉电阻R代替了P0端口的场效应管V1,并且输出的信息仅来自内部总线。
由内部总线输出的数据经锁存器反相和场效应管反相后,锁存在端口线上,所以,P1端口是具有输出锁存的静态口。
要正确地从引脚上读入外部信息,必须先使场效应管关断,以便由外部输入的信息确定引脚的状态。
为此,在作引脚读入前,必须先对该端口写入l。
具有这种操作特点的输入/输出端口,称为准双向I/O口。
8051单片机的P1、P2、P3都是准双向口。
P0端口由于输出有三态功能,输入前,端口线已处于高阻态,无需先写入l后再作读操作。
单片机复位后,各个端口已自动地被写入了1,此时,可直接作输入操作。
如果在应用端口的过程中,已向P1一P3端口线输出过0,则再要输入时,必须先写1后再读引脚,才能得到正确的信息。
此外,随输入指令的不同,H端口也有读锁存器与读引脚之分。
三、P2端口的结构及工作原理:P2端口的一位结构见下图:P2端口在片内既有上拉电阻,又有切换开关MUX,所以P2端口在功能上兼有P0端口和P1端口的特点。
这主要表现在输出功能上,当切换开关向下接通时,从内部总线输出的一位数据经反相器和场效应管反相后,输出在端口引脚线上;当多路开关向上时,输出的一位地址信号也经反相器和场效应管反相后,输出在端口引脚线上。
对于8031单片机必须外接程序存储器才能构成应用电路(或者我们的应用电路扩展了外部存储器),而P2端口就是用来周期性地输出从外存中取指令的地址(高8位地址),因此,P2端口的多路开关总是在进行切换,分时地输出从内部总线来的数据和从地址信号线上来的地址。
单片机IO口工作原理及结构框图
单片机IO口工作原理及结构框图8051单片机I/O引脚工作原理一、P0端口的结构及工作原理P0端口8位中的一位结构图见下图:由上图可见,P0端口由锁存器、输入缓冲器、切换开关、一个与非门、一个与门及场效应管驱动电路构成。
再看图的右边,标号为P0.X引脚的图标,也就是说P0.X引脚可以是P0.0到P0.7的任何一位,即在P0口有8个与上图相同的电路组成。
下面,我们先就组成P0口的每个单元部份跟大家介绍一下:先看输入缓冲器:在P0口中,有两个三态的缓冲器,在学数字电路时,我们已知道,三态门有三个状态,即在其的输出端可以是高电平、低电平,同时还有一种就是高阻状态(或称为禁止状态),大家看上图,上面一个是读锁存器的缓冲器,也就是说,要读取D锁存器输出端Q的数据,那就得使读锁存器的这个缓冲器的三态控制端(上图中标号为‘读锁存器’端)有效。
下面一个是读引脚的缓冲器,要读取P0.X引脚上的数据,也要使标号为‘读引脚’的这个三态缓冲器的控制端有效,引脚上的数据才会传输到我们单片机的内部数据总线上。
D锁存器:构成一个锁存器,通常要用一个时序电路,时序的单元电路在学数字电路时我们已知道,一个触发器可以保存一位的二进制数(即具有保持功能),在51单片机的32根I/O口线中都是用一个D触发器来构成锁存器的。
大家看上图中的D锁存器,D端是数据输入端,CP是控制端(也就是时序控制信号输入端),Q是输出端,Q非是反向输出端。
对于D触发器来讲,当D输入端有一个输入信号,如果这时控制端CP 没有信号(也就是时序脉冲没有到来),这时输入端D的数据是无法传输到输出端Q及反向输出端Q非的。
如果时序控制端CP的时序脉冲一旦到了,这时D端输入的数据就会传输到Q及Q非端。
数据传送过来后,当CP时序控制端的时序信号消失了,这时,输出端还会保持着上次输入端D的数据(即把上次的数据锁存起来了)。
如果下一个时序控制脉冲信号来了,这时D端的数据才再次传送到Q端,从而改变Q端的状态。
51单片机IO引脚IO口工作原理
51单片机IO引脚IO口工作原理1.IO口的分类1.1口线口线是指单向传输数据的引脚,它可以把数据发送给外部设备或接收来自外部设备的数据。
其中P0、P2和P3是口线,在默认情况下,它们的工作方式是输出模式。
1.2双向总线双向总线是指可以同时发送和接收数据的引脚,它常用于与外部设备进行通信,例如LCD显示屏。
其中P1是双向总线,在默认情况下,它的工作方式是输入模式。
2.IO口的工作模式2.1输入模式在输入模式下,IO口从外部设备接收信号。
当IO口设置为输入模式时,它会使用内部上拉电阻或外部电阻来保持引脚电平。
2.1.1内部上拉电阻内部上拉电阻使得当没有外部设备连接到IO引脚时,引脚会保持高电平。
要使用内部上拉电阻,可以将IO口设置为输入模式,并将其对应的引脚设置为逻辑1,例如:P1=0xFF。
2.1.2外部电阻如果需要连接外部设备到IO引脚,并保持引脚电平,可以使用外部电阻来实现。
在此情况下,需要将IO口设置为输入模式,并且外部设备需要连接一个电阻,使引脚电平保持在逻辑1或逻辑0。
2.2输出模式在输出模式下,IO口向外部设备发送信号。
当IO口设置为输出模式时,输出引脚可以被设置为逻辑1或逻辑0。
2.2.1输出高电平要将IO引脚设置为逻辑1,可以将IO口设置为输出模式,并将其对应的引脚设置为逻辑1,例如:P1=0xFF。
2.2.2输出低电平要将IO引脚设置为逻辑0,可以将IO口设置为输出模式,并将其对应的引脚设置为逻辑0,例如:P1=0x00。
2.3双向模式在双向模式下,IO口可以同时发送和接收数据。
要设置IO口为双向模式,可以将IO口设置为输入输出模式,并加上一个特定的配置。
3.IO口的配置为了设置IO口的功能,需要使用特定的控制寄存器和位操作。
以下是一些常用的51单片机IO口配置示例:3.1设置为输入模式要将IO口设置为输入模式,可以使用特定的控制寄存器和位操作。
例如,要将P1的第2位设置为输入模式,可以使用以下代码:```cP1=P1&(~(1<<2));//将P1的第2位设置为0,即输入模式```3.2设置为输出模式要将IO口设置为输出模式,可以使用特定的控制寄存器和位操作。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

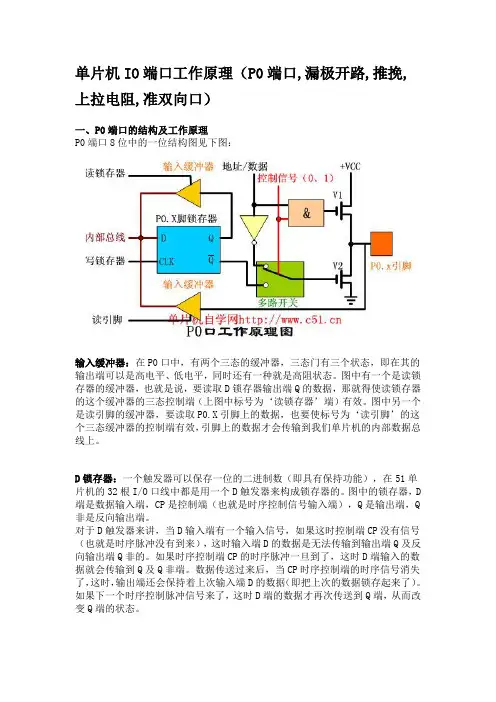

一、P0端口的结构及工作原理P0端口8位中的一位结构图见下图:由上图可见,P0端口由锁存器、输入缓冲器、切换开关、一个与非门、一个与门及场效应管驱动电路构成。
下面,先分析组成P0口的各个部分:先看输入缓冲器:在P0口中,有两个三态的缓冲器,在其的输出端可以是高电平、低电平,同时还有一种就是高阻状态(或称为禁止状态),上面一个是读锁存器的缓冲器,下面一个是读引脚的缓冲器,读取P0.X引脚上的数据,要使这个三态缓冲器有效,引脚上的数据才会传输到部数据总线上。
D锁存器:在51单片机的32根I/O口线中都是用一个D触发器来构成锁存器的。
D端是数据输入端,CP是控制端(也就是时序控制信号输入端),Q是输出端,Q非是反向输出端。
多路开关:在51单片机中,不需要外扩展存储器时,P0口可以作为通用的输入输出端口(即I/O)使用,对于8031(部没有ROM)的单片机或者编写的程序超过了单片机部的存储器容量,需要外扩存储器时,P0口就作为‘地址/数据’总线使用。
这个多路选择开关就是用于选择是做为普通I/O口使用还是作为‘数据/地址’总线使用的选择开关了。
当多路开关与下面接通时,P0口是作为普通的I/O口使用的,当多路开关是与上面接通时,P0口是作为‘地址/数据’总线使用的。
输出驱动部份:P0口的输出是由两个MOS管组成的推拉式结构,也就是说,这两个MOS管一次只能导通一个,当V1导通时,V2就截止,当V2导通时,V1截止。
P0口作为I/O端口使用时,多路开关的控制信号为0(低电平),V1管截止,多路开关是与锁存器的Q非端相接的(即P0口作为I/O口线使用)。
作为地址/数据线使用时,多路开关的控制信号为1,V1管由地址/数据线决定,多路开关与地址/数据线连接。
输出过程:1、I/O输出工作过程:当写锁存器信号CP有效,数据总线的信号→锁存器的输入端D→锁存器的反向输出Q非端→多路开关→V2管的栅极→V2的漏极到输出端P0.X。
这时多路开关的控制信号为低电平0,V1管是截止的,所以作为输出口时,P0是漏极开路输出,类似于OC门,当驱动上接电流负载时,需要外接上拉电阻。
下图就是由部数据总线向P0口输出数据的流程图(红色箭头)。
2、地址输出过程控制信号为1,地址信号为“0”时,与门输出低电平,V1管截止;反相器输出高电平,V2管导通,输出引脚的地址信号为低电平。
反之,控制信号为“1”、地址信号为“1”,“与门”输出为高电平,V1管导通;反相器输出低电平,V2管截止,输出引脚的地址信号为高电平。
请看下图(兰色字体为电平):可见,在输出“地址/数据”信息时,V1、V2管是交替导通的,负载能力很强,可以直接与外设存储器相连,无须增加总线驱动器。
3、作为数据总线的输出过程如果该指令是输出数据,如MOVX DPTR,A(将累加器的容通过P0口数据总线传送到外部RAM中),则多路开关“控制”信号为‘1’,“与门”解锁,与输出地址信号的工作流程类似,数据据由“地址/数据”线→反相器→V2场效应管栅极→V2漏极输出。
输入过程:1、I/O读引脚工作过程:读芯片引脚上的数据时,读引脚缓冲器打开,通过部数据总线输入,请看下图(红色简头)。
2、I/O读锁存器工作过程:通过打开读锁存器三态缓冲器读取锁存器输出端Q的状态,请看下图(红色箭头):3、地址/数据时读指令码和数据过程作为数据总线使用。
在访问外部程序存储器时,P0口输出低8位地址信息后,将变为数据总线,以便读指令码(输入)。
在取指令期间,“控制”信号为“0”,V1管截止,多路开关也跟着转向锁存器反相输出端Q非;CPU自动将0FFH (11111111,即向D锁存器写入一个高电平‘1’)写入P0口锁存器,使V2管截止,在读引脚信号控制下,通过读引脚三态门电路将指令码读到部总线,这个过程和I/O读引脚过程是一样的。
在输入状态下,从锁存器和从引脚上读来的信号一般是一致的,但也有例外。
例如,当从部总线输出低电平后,锁存器Q=0,Q非=1,场效应管T2开通,端口线呈低电平状态。
此时无论端口线上外接的信号是低电乎还是高电平,从引脚读入单片机的信号都是低电平,因而不能正确地读入端口引脚上的信号。
又如,当从部总线输出高电平后,锁存器Q=1,Q非=0,场效应管T2截止。
如外接引脚信号为低电平,从引脚上读入的信号就与从锁存器读入的信号不同。
为此,8031单片机在对端口P0一P3的输入操作上,有如下约定:为此,8051单片机在对端口P0一P3的输入操作上,有如下约定:凡属于读-修改-写方式的指令,从锁存器读入信号,其它指令则从端口引脚线上读入信号。
读-修改-写指令的特点是,从端口输入(读)信号,在单片机加以运算(修改)后,再输出(写)到该端口上。
这样安排的原因在于读-修改-写指令需要得到端口原输出的状态,修改后再输出,读锁存器而不是读引脚,可以避免因外部电路的原因而使原端口的状态被读错。
当P0作为地址/数据总线使用时,在读指令码或输入数据前,CPU自动向P0口锁存器写入0FFH,破坏了P0口原来的状态。
因此,不能再作为通用的I/O端口。
在系统设计时务必注意,即程序中不能再含有以P0口作为操作数(包含源操作数和目的操作数)的指令。
二、P1端口的结构及工作原理由图可见,P1端口与P0端口的主要差别在于,P1端口用部上拉电阻R代替了P0端口的场效应管T1,并且输出的信息仅来自部总线。
由部总线输出的数据经锁存器反相和场效应管反相后,锁存在端口线上,所以,P1端口是具有输出锁存的静态口。
要正确地从引脚上读入外部信息,必须先使场效应管关断,以便由外部输入的信息确定引脚的状态。
为此,在作引脚读入前,必须先对该端口写入l。
具有这种操作特点的输入/输出端口,称为准双向I/O口。
8051单片机的P1、P2、P3都是准双向口。
P0端口由于输出有三态功能,输入前,端口线已处于高阻态,无需先写入l后再作读操作。
单片机复位后,各个端口已自动地被写入了1,此时,可直接作输入操作。
如果在应用端口的过程中,已向P1一P3端口线输出过0,则再要输入时,必须先写1后再读引脚,才能得到正确的信息。
此外,随输入指令的不同,P1端口也有读锁存器与读引脚之分。
三、P2端口的结构及工作原理:由图可见,P2端口在片既有上拉电阻,又有切换开关MUX,所以P2端口在功能上兼有P0端口和P1端口的特点。
这主要表现在输出功能上,当切换开关向下接通时,从部总线输出的一位数据经反相器和场效应管反相后,输出在端口引脚线上;当多路开关向上时,输出的一位地址信号也经反相器和场效应管反相后,输出在端口引脚线上。
对于8031单片机必须外接程序存储器才能构成应用电路(或者我们的应用电路扩展了外部存储器),而P2端口就是用来周期性地输出从外存中取指令的地址(高8位地址),因此,P2端口的多路开关总是在进行切换,分时地输出从部总线来的数据和从地址信号线上来的地址。
因此P2端口是动态的I/O端口。
输出数据虽被锁存,但不是稳定地出现在端口线上。
其实,这里输出的数据往往也是一种地址,只不过是外部RAM的高8位地址。
在输入功能方面,P2端口与P0和H端口相同,有读引脚和读锁存器之分,并且P2端口也是准双向口。
可见,P2端口的主要特点包括:①不能输出静态的数据;②自身输出外部程序存储器的高8位地址;②执行MOVX指令时,还输出外部RAM的高位地址,故称P2端口为动态地址端口。
即然P2口可以作为I/O口使用,也可以作为地址总线使用,下面我们就分析下它的两种工作状态。
1、作为I/O端口使用时的工作过程当没有外部程序存储器或虽然有外部数据存储器,但容易不大于256B,即不需要高8位地址时(在这种情况下,不能通过数据地址寄存器DPTR读写外部数据存储器),P2口可以I/O口使用。
这时,“控制”信号为“0”,多路开关转向锁存器同相输出端Q,输出信号经部总线→锁存器同相输出端Q→反相器→V2管栅极→V2管9漏极输出。
由于V2漏极带有上拉电阻,可以提供一定的上拉电流,负载能力约为8个TTL与非门;作为输出口前,同样需要向锁存器写入“1”,使反相器输出低电平,V2管截止,即引脚悬空时为高电平,防止引脚被钳位在低电平。
读引脚有效后,输入信息经读引脚三态门电路到部数据总线。
2、作为地址总线使用时的工作过程P2口作为地址总线时,“控制”信号为‘1’,多路开关车向地址线(即向上接通),地址信息经反相器→V2管栅极→漏极输出。
由于P2口输出高8位地址,与P0口不同,无须分时使用,因此P2口上的地址信息(程序存储器上的A15~A8)功数据地址寄存器高8位DPH保存时间长,无须锁存。
四、P3端口的结构及工作原理P3口是一个多功能口,它除了可以作为I/O口外,还具有第二功能,P3端口的一位结构见下图上图可见,P3端口和P1端口的结构相似,区别仅在于P3端口的各端口线有两种功能选择。
当处于第一功能时,第二输出功能线为1,此时,部总线信号经锁存器和场效应管输入/输出,其作用与P1端口作用相同,也是静态准双向I/O 端口。
当处于第二功能时,锁存器输出1,通过第二输出功能线输出特定的含信号,在输入方面,即可以通过缓冲器读入引脚信号,还可以通过替代输入功能读入片的特定第二功能信号。
由于输出信号锁存并且有双重功能,故P3端口为静态双功能端口。
使P3端品各线处于第二功能的条件是:1、串行I/O处于运行状态(RXD,TXD);2、打开了处部中断(INT0,INT1);3、定时器/计数器处于外部计数状态(T0,T1)4、执行读写外部RAM的指令(RD,WR)在应用中,如不设定P3端口各位的第二功能(WR,RD信号的产生不用设置),则P3端口线自动处于第一功能状态,也就是静态I/O端口的工作状态。
在更多的场合是根据应用的需要,把几条端口线设置为第二功能,而另外几条端口线处于第一功能运行状态。
在这种情况下,不宜对P3端口作字节操作,需采用位操作的形式。
四、驱动能力P0端口能驱动8个LSTTL负载。
如需增加负载能力,可在P0总线上增加总线驱动器。
P1,P2,P3端口各能驱动4个LSTTL负载。
由于P0-P3端口已映射成特殊功能寄存器中的P0一P3端口寄存器,所以对这些端口寄存器的读/写就实现了信息从相应端口的输入/输出。
例如:MOV A, P1 ;把Pl端口线上的信息输入到AMoV P1, A ;把A的容由P1端口输出MOV P3, #0FFH ;使P3端口线各位置lI/O口线的低电平的驱动能力明显高于高电平的驱动能力;关于51单片机P0口的结构及上拉问题1.P0作为地址数据总线时,T1和T2是一起工作的,构成推挽结构。
