东华大学电气传动复习题2012
东华大学电工考试题库
东华大学电工考试题库东华大学电工考试题库涵盖了电工学的基础知识、电路分析、电机与控制、电力系统等多个方面。
以下是一些可能包含在考试题库中的题目类型和示例题目：1. 基础电工知识- 题目：请解释欧姆定律及其在电路分析中的应用。
- 题目：什么是基尔霍夫电压定律和基尔霍夫电流定律？2. 直流电路分析- 题目：给出一个包含电阻、电源和开关的简单电路图，并求解电路中的电流。
- 题目：解释什么是节点电压法，并用它求解一个复杂电路的节点电压。
3. 交流电路分析- 题目：解释正弦波交流电的基本概念，包括峰值、有效值和角频率。
- 题目：使用复数阻抗法求解一个RLC串联电路的总阻抗。
4. 三相电路- 题目：解释三相电路的基本概念，包括星形连接和三角形连接。
- 题目：计算三相四线制电路的线电流和相电流。
5. 变压器与电动机- 题目：描述变压器的工作原理及其在电力系统中的作用。
- 题目：解释三相异步电动机的工作原理和启动方法。
6. 电力系统分析- 题目：解释电力系统的组成和电力传输的基本过程。
- 题目：讨论电力系统中的短路保护和过载保护的重要性。
7. 电气设备与控制- 题目：解释继电器的工作原理及其在电路控制中的应用。
- 题目：描述PLC（可编程逻辑控制器）在自动化控制系统中的作用。
8. 安全用电与电气故障处理- 题目：列举电气安全的基本规则和预防措施。
- 题目：描述电气故障的常见类型及其诊断方法。
9. 电力电子技术- 题目：解释整流器和逆变器的工作原理及其应用。
- 题目：讨论电力电子在可再生能源系统中的应用。
10. 现代电工技术- 题目：解释智能电网的概念及其与传统电网的区别。
- 题目：讨论物联网（IoT）技术在电气工程领域的应用。
请注意，这些题目仅为示例，实际的考试题库可能包含更多细节和不同类型的题目。
考生应根据具体课程内容和教授的指导进行复习。
电气传动模拟试题
电气传动模拟试题
一、选择题
1. 电气传动系统的作用是什么？
A. 增加传动效率
B. 控制转速和转矩
C. 实现运动控制
D. 所有以上都是
2. 电机传动系统中最常用的控制方法是？
A. 恒速控制
B. 变频控制
C. 位置控制
D. 扭矩控制
3. 在电机传动系统中，哪种元件用于将电能转换为机械能？
A. 变频器
B. 传感器
C. 电机
D. PLC
4. 以下哪种传动系统适合对速度要求较高的应用？
A. 皮带传动
B. 齿轮传动
C. 摩擦传动
D. 电机传动
5. 电气传动系统中常用的传感器是？
A. 光电传感器
B. 压力传感器
C. 温度传感器
D. 加速度传感器
二、填空题
6. 电气传动系统中常用的控制器是__________。
7. 在PLC编程中，常用的编程语言是__________。
8. 电机传动系统中控制转矩的元件是__________。
9. 电机传动系统中常用的变频器是__________。
10. 电气传动系统中常用的检测装置是__________。
三、简答题
11. 请简要说明电机传动系统中PID控制的原理。
12. 电气传动系统中的PLC有何作用？举例说明。
13. 请列举电气传动系统中常用的传感器及其作用。
14. 电机传动系统中如何实现轴的同步运动控制？
15. 请说明电机传动系统和气动传动系统的区别和联系。
以上是电气传动模拟试题，希望大家认真思考并尽快完成。
祝好运！。

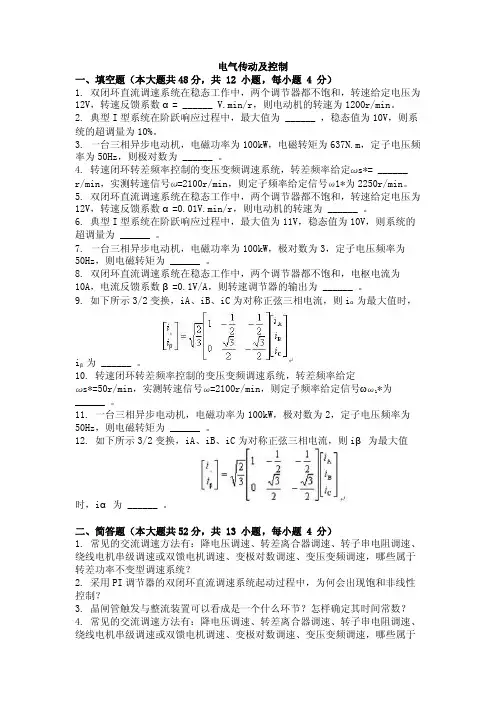

大学考试试卷《电气传动及控制》及答案
电气传动及控制一、填空题（本大题共48分，共 12 小题，每小题 4 分）1. 双闭环直流调速系统在稳态工作中，两个调节器都不饱和，转速给定电压为12V，转速反馈系数α= ______ V.min/r，则电动机的转速为1200r/min。
2. 典型I型系统在阶跃响应过程中，最大值为 ______ ，稳态值为10V，则系统的超调量为10%。
3. 一台三相异步电动机，电磁功率为100kW，电磁转矩为637N.m，定子电压频率为50Hz，则极对数为 ______ 。
4. 转速闭环转差频率控制的变压变频调速系统，转差频率给定s*= ______ r/min，实测转速信号=2100r/min，则定子频率给定信号1*为2250r/min。
5. 双闭环直流调速系统在稳态工作中，两个调节器都不饱和，转速给定电压为12V，转速反馈系数α=0.01V.min/r，则电动机的转速为 ______ 。
6. 典型I型系统在阶跃响应过程中，最大值为11V，稳态值为10V，则系统的超调量为 ______ 。
7. 一台三相异步电动机，电磁功率为100kW，极对数为3，定子电压频率为50Hz，则电磁转矩为 ______ 。
8. 双闭环直流调速系统在稳态工作中，两个调节器都不饱和，电枢电流为10A，电流反馈系数β=0.1V/A，则转速调节器的输出为 ______ 。
9. 如下所示3/2变换，iA、iB、iC为对称正弦三相电流，则iα为最大值时，iβ为 ______ 。
10. 转速闭环转差频率控制的变压变频调速系统，转差频率给定s*=50r/min，实测转速信号=2100r/min，则定子频率给定信号 1*为______ 。
11. 一台三相异步电动机，电磁功率为100kW，极对数为2，定子电压频率为50Hz，则电磁转矩为 ______ 。
12. 如下所示3/2变换，iA、iB、iC为对称正弦三相电流，则iβ为最大值时，iα为 ______ 。

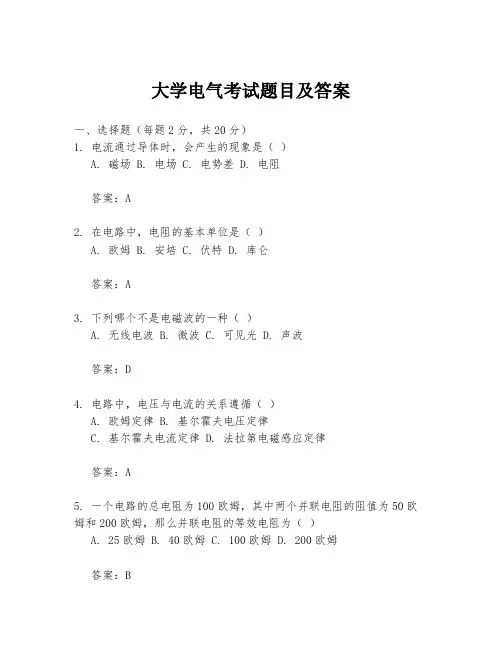

大学电气考试题目及答案
大学电气考试题目及答案一、选择题（每题2分，共20分）1. 电流通过导体时，会产生的现象是（）A. 磁场B. 电场C. 电势差D. 电阻答案：A2. 在电路中，电阻的基本单位是（）A. 欧姆B. 安培C. 伏特D. 库仑答案：A3. 下列哪个不是电磁波的一种（）A. 无线电波B. 微波C. 可见光D. 声波答案：D4. 电路中，电压与电流的关系遵循（）A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A5. 一个电路的总电阻为100欧姆，其中两个并联电阻的阻值为50欧姆和200欧姆，那么并联电阻的等效电阻为（）A. 25欧姆B. 40欧姆C. 100欧姆D. 200欧姆答案：B6. 交流电的有效值与峰值之间的关系是（）A. 有效值是峰值的1/√2倍B. 峰值是有效值的1/√2倍C. 有效值是峰值的√2倍D. 峰值是有效值的√2倍答案：B7. 变压器的工作原理是（）A. 电磁感应B. 电容器的充放电C. 电感器的自感D. 电抗器的互感答案：A8. 一个电容器的电容为10微法，当它两端的电压从4伏特增加到8伏特时，电容器存储的电荷增加了（）A. 40微库仑B. 20微库仑C. 60微库仑D. 80微库仑答案：B9. 三相交流电系统中，相电压与线电压的关系是（）A. 相电压是线电压的1/√3倍B. 线电压是相电压的1/√3倍C. 相电压等于线电压D. 线电压等于相电压的√3倍答案：D10. 在RLC串联电路中，谐振频率是（）A. R/(2πL)B. 1/(2π√(LC))C. R/(2πC)D. 1/(2π√(RL))答案：B二、填空题（每题2分，共20分）11. 电流的单位是________，电压的单位是________。
答案：安培；伏特12. 一个电路的功率可以用公式________来计算。
答案：P = IV13. 电阻串联时，总电阻等于各个电阻值的________。
东华大学电路真题和答案
14的学弟们你们好，本人13年考取东华大学，初试电路原理144分。
东华大学的电路原理只要把05~12年的真题做3遍，做熟练就OK了，因为每年的题型和重点、必考知识点都是一样的。
必考的重点章节如下：1，电阻电路的一般分析；2，电路定理；3，一阶电路；4；正弦稳态电路的分析；5，含有耦合电感的电路；6，非正弦周期至于教材的选择，东华官方指定的是邱关源第四版，我用的也是第四版，其实第四版和第五版内容都差不多，只是课后习题有很大改动，所以不用纠结教材的问题，只要课后题认真做就行了，把该掌握的重点知识点搞透。
13年的真题给我的感觉是与12年的难度持平，真题难度略低于11年和10年，也不排除说14年会比13和12年的难一点。
但是再难只要把历年真题认真做个三遍都没有问题的。
时间有余的话，我建议在网上或者去学校图书馆借一本别的名校的电路真题看一看，尤其是以下两所学校的电路真题最好翻一翻：西安交大和同济大学。
以下是我记忆中13年的电路真题的大概情况：没有选择和填空，全是计算题，分值只有三种：6分、18分和20分。
题目安排与12年的一致，也是第一大题分成三道小题，每题6分。
第一大题都是送分题，跟往年的真题题型完全一样，尤其值得注意的是有一题跟2008年真题第一大题的第三小题很相似。
一阶电路考了一题，不难，课后习题难度。
戴维宁定理一个大题，送分的。
耦合电路一个大题，也不难。
非正弦电路居然考了两个大题，但是都不难，牵涉到串联、并联谐振，把2012年真题第五大题好好看看。
以上就是13年真题的大概情况，总之与往年真题没有太大偏差。
考虑到考研的不易，尽量给大家多提供点信息，价格定的也不高，别的淘宝店动不动就是100多元，资料还没有我的这个全，算是互惠互利吧。
以下是我的淘宝店铺地址，有新的资料也会及时更新的：/shop/view_shop.htm?spm=686.100092 5.0.0.DSsB2f&mytmenu=mdianpu&utkn=g,xpynhmgtylk561374196255648 &user_number_id=714862828&scm=1028.1.1.20001最后大家在学习中有什么问题，可以QQ给我留言，我看到了就会回复的，我的QQ：1053066836。

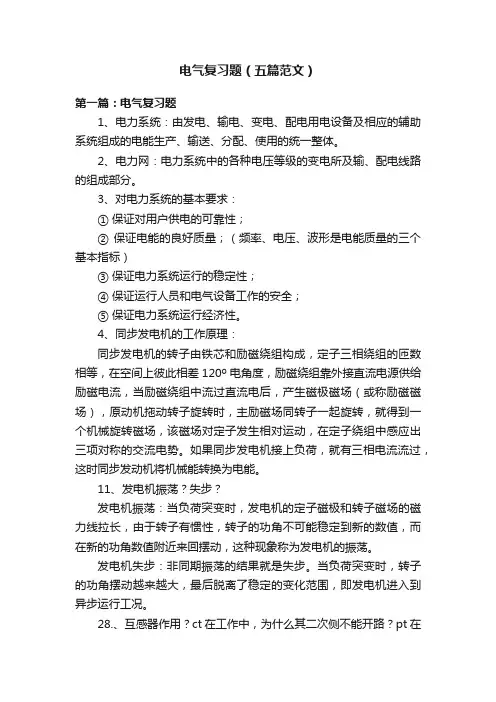

电气复习题（五篇范文）
电气复习题（五篇范文）第一篇：电气复习题1、电力系统：由发电、输电、变电、配电用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体。
2、电力网：电力系统中的各种电压等级的变电所及输、配电线路的组成部分。
3、对电力系统的基本要求：① 保证对用户供电的可靠性；② 保证电能的良好质量；（频率、电压、波形是电能质量的三个基本指标）③ 保证电力系统运行的稳定性；④ 保证运行人员和电气设备工作的安全；⑤ 保证电力系统运行经济性。
4、同步发电机的工作原理：同步发电机的转子由铁芯和励磁绕组构成，定子三相绕组的匝数相等，在空间上彼此相差120º电角度，励磁绕组靠外接直流电源供给励磁电流，当励磁绕组中流过直流电后，产生磁极磁场（或称励磁磁场），原动机拖动转子旋转时，主励磁场同转子一起旋转，就得到一个机械旋转磁场，该磁场对定子发生相对运动，在定子绕组中感应出三项对称的交流电势。
如果同步发电机接上负荷，就有三相电流流过，这时同步发动机将机械能转换为电能。
11、发电机振荡？失步？发电机振荡：当负荷突变时，发电机的定子磁极和转子磁场的磁力线拉长，由于转子有惯性，转子的功角不可能稳定到新的数值，而在新的功角数值附近来回摆动，这种现象称为发电机的振荡。
发电机失步：非同期振荡的结果就是失步。
当负荷突变时，转子的功角摆动越来越大，最后脱离了稳定的变化范围，即发电机进入到异步运行工况。
28.、互感器作用？ct在工作中，为什么其二次侧不能开路？pt在工作中，为什么其二次侧不能短路？互感器的作用① 在技术方面：互感器将一次系统的高电压变成低电压，大电流变成小电流，便于实现对一次系统的测量和保护作用，也易于实现自动化和运动化。
② 在经济方面：互感器使二次测量仪表和继电器标准化和小型化，使其结构轻巧，价格便宜，二次连接可采用低电压，小截面的电缆使屏内布线简单，串装调试方便，并可降低造价。
③ 在安全方面：互感器使测量仪表和继电器等二次设备与高压的一次系统在电气方面隔离，保证了人身和设备的安全。
电气工程师(供配电)：电气传动考点巩固真题及答案
电气工程师(供配电)：电气传动考点巩固真题及答案1、单选电磁转差离合器调速又称滑差调速（简称电磁调速），调速系统是由普通笼型异步电动机、电磁转差离合器与控制器组成。
请回答下列与电磁转差离合器调速系统有关的问题。
电磁转差离合（江南博哥）器调速系统在任何转速下离合器的传递效率为分别为传动电动机转速和离合器的输出转速；离合器的转差率。
请问离合器的传递效率η与转差率s之间的关系为（）。
A.η=1-sB.η=1-s2C.η=（1-s）2D.η=s2-1正确答案：A2、单选热继电器和过载脱扣器的整定电流应当可调，调整范围宜不小于其电流上限的（）。
A.30%B.25%C.20%D.15%正确答案：C3、单选某厂进口设备中有1台额定频率f=60Hz的三相异步电动机，其额定转速为1650r／min，现要使用额定频率为50Hz的交流三相电源，试计算有关参数。
设该异步电动机运行在电网频率为50Hz时和60Hz时转差率不变，这台进口电动机运行在电网频率为50Hz时转速为（）r／min。
A.1650B.1376C.1800D.1500正确答案：B4、单选PLC机具有（），无故障运行时间长的特点。
A.编程复杂B.对使用环境无要求C.对使用环境有较高要求D.运行可靠正确答案：D5、单选某工程需要选用1台电动机，其冷却方式要求为空气冷却；冷却回路布置方式为自由循环，冷却介质由周围自由流入电动机或流过电动机表面并自由返回；冷却介质驱动方式为自循环，冷却介质依靠转子的风扇作用或直接安装在转子轴上的风扇。
该电动机冷却方式的代号为（）。
A.ICA01B.ICN01C.ICW56D.ICA00正确答案：A6、单选某厂进口设备中有1台额定频率f=60Hz的三相异步电动机，其额定转速为1650r／min，现要使用额定频率为50Hz的交流三相电源，试计算有关参数。
该异步电动机为（）极电动机。
A.4B.2C.6D.8正确答案：A7、多选以下关于三相交流异步电动机回馈制动特性的描述正确的有（）：A.当三相交流异步电动机的转速小于理想空载转速时可以得到制动转矩B.回馈制动时电动机处于发电机状态C.当交流异步电动机运行在第一象限，回馈制动时电动机特性位于第四象限D.回馈制动是使电动机转速大于理想空载转速，将电能返回电源系统的一种电制动方式正确答案：B, D8、单选某车间有一台不频繁起动的笼型异步电动机，电气参数为：额定功率160kW，额定电压为交流三相380V，额定功率因数0.85，额定效率0.93，额定起动电流倍数7倍。
电气传动复习题
一、填空题1、电气传动又称电力拖动，就是以电动机作为原动机驱动生产机械得系统得总称。
2、电气传动系统由电动机、控制装置以及被拖到得生产机械所组成。
3、按照电动机类型不同，电气传动分为直流与交流传动两大类。
4、恒转矩负载分为：反抗性恒转矩负载与位能性恒转矩负载。
5、电气传动系统得负载特性有3类，分别就是：恒转矩负载特性、恒功率负载特性与通风机负载特性。
6、调速就是指在某一负载情况下，通过改变电动机或电源得参数使机械特性发生相应改变，从而使电动机转速变化或保持不变。
7、直流传动动态调速指标有：跟随性能指标与抗扰性能指标两个大类。
8、单闭环直流调速系统就是指只有一个转速负反馈构成得闭环控制系统。
9、双闭环直流调速系统有两个反馈环节，分别为转速闭环反馈环节与电流闭环反馈环节。
10、能够改变直流电动机电磁转矩方向得系统，称为可逆调速系统。
11、电枢反接可逆线路根据执行元件得不同可分为：接触器切换电枢可逆线路、晶闸管开关切换电枢可逆线路与两组晶闸管装置反并联可逆线路。
12、可逆调速系统得环流分为两个大类，分别为：静态环流与动态环流。
13、无环流可逆系统按照实现无环流系统得原理不同可以分为：逻辑控制无环流系统与错位控制无环流系统。
14、交流调速系统得产品一般分为两大系列普通型与高性能型。
15、脉宽调制简称PWM 技术，就是利用电力电子开关器件得导通与关断，将直流电压变成连续得电压脉冲列，并通过控制脉冲宽度或周期达到变压得目得。
16、串级调速系统就是一种转差功率回馈型调速系统。
17、交流调速得基本类型有：转差功率消耗型调速系统、转差功率回馈型调速系统与转差功率不变型调速系统。
18、交-直-交变频器就是先把工频交流通过整流器变换成直流，然后再把直流通过逆变器变换成频率、电压均可控制得交流电源。
二、选择题1、直流电动机调速方法不包含（C）。
A、电枢回路串电阻B、励磁回路串电阻C、变频调速D、调节电枢电压2、直流电动机得励磁方式不包含（D）。
东华大学电子电工复习重点.
Uo=0.9Ui
Uo=1.2Ui
Uo=1.4Ui
• UO = UZ =IORL ， • UR=IRR=UI-UZ, • UI=1.2U • IR = IO + IZ
IR R + u – IO
Iz + + + C UI DZ RL UO – –
变压 交流电源
整流
滤波
稳压 负载
u1
u2
u3
将双 向脉 动变 单向 脉动
难点
• 在不同的电路中，输出电压平均值与输入 电压有效值之间的关系以及输出电压的波 形
+ u –
~
+
C RL
+ uo –
整流滤波电路输出电压与输入电压的关系 Ui------Uo
电路 无电容滤波 有电容滤波 有电容滤波 但负载断开
单向半波整 流
Uo=0.45Ui
Uo=Ui
Uo=1.4Ui
单向桥式整 流
电路参数与电路性质的关系：
当 > 0 ，u 超前 i 当 < 0 ， u 滞后 i 当 = 0 ， u. i 同相 呈感性 呈容性 呈电阻性
P C (tan tan ) 1 2 ω U
2 2
S P Q 2 P S cos P UI cos U I I R R Q S sin Q UI sin
正弦交流电路难点：
• • • • • • • • 正弦交流量的表示方法及互相转换； 初相位、相位概念； 相量的概念及表示 ； 相量图解法； 电路的复数计算及标量计算； 阻抗及电路性质分析； 谐振概念及特征； 功率因数。
Um
u
O
t
电气传动复习题
一、填空题1、电气传动又称电力拖动，是以电动机作为原动机驱动生产机械的系统的总称。
2、电气传动系统由电动机、控制装置以及被拖到的生产机械所组成。
3、按照电动机类型不同，电气传动Q -5F流和交流传动两大类。
4、恒转矩负载分为：反抗性恒转矩负载和位能性恒转矩负载。
5、电气传动系统的负载特性有3类，分别是：_恒转矩—负载特性、_恒功率—负载特性和—通风机_负载特性。
6、调速是指在某一负载情况下，通过改变_电动机_或_电源_的参数使机械特性发生相应改变，从而使电动机转速 _变化_或_保持不变_。
7、直流传动动态调速指标有：跟随性能指标和抗扰性能指标两个大类。
8、单闭环直流调速系统是指只有一个_转速负反馈 _构成的闭环控制系统。
9、双闭环直流调速系统有两个反馈环节，分别为—转速—闭环反馈环节和 _电流_闭环反馈环节。
10、能够改变直流电动机 _电磁转矩方向_的系统，称为可逆调速系统。
11、电枢反接可逆线路根据执行元件的不同可分为：接触器切换电枢可逆线路、晶闸管开叁_切换电枢可逆线路和两组晶闸管装置反并联可逆线路。
12、可逆调速系统的环流分为两个大类，分别为：静态环流和动态环流。
13、无环流可逆系统按照实现无环流系统的原理不同可以分为：逻辑控制无环流系统和错位控制无环流系统。
14、交流调速系统的产品一般分为两大系列普通型和高性能型。
15、脉宽调制简称PWM _技术，是利用电力电子开关器件的导通和关断，将直流电压变成连续的电压脉冲列，并通过控制脉冲宽度或周期达到变压的目的。
16、串级调速系统是一种转差功率回馈型调速系统。
17、交流调速的基本类型有：_转差功率消耗型调速系统、_转差功率回馈型—调速系统和转差功率不变型调速系统。
18、交-直-交变频器是先把工频交流—通过整流器—变换成直流，然后再把直流通过 _逆变器变换成频率、电压均可控制的交流电源。
二、选择题1、直流电动机调速方法不包含（ C ）。
A、电枢回路串电阻B、励磁回路串电阻C、变频调速D、调节电枢电压2、直流电动机的励磁方式不包含（D ）。
东华大学电机A_n(历年卷)(可打印修改)
东华大学2008—2009学年第一学期期末试题踏实学习，弘扬正气；诚信做人，诚实考试；作弊可耻，后果自负。
课程名称：电机与拖动基础使用专业：自动化、电气工程班级：＿＿＿＿＿＿＿姓名：＿＿＿＿＿＿＿学号：＿＿＿＿＿＿试题一二(1)二(2)二(3)二(4)二(5)总分得分一、填空题（共50分，每个空1分）1．直流电机的励磁方式有、、和。
2. 电枢反应对气隙磁场强度的影响是。
3. 直流电机在起动瞬间的的感生电动势大小为。
4. 在恒转矩负载下减小励磁电流，则直流电机的电枢电流将。
5. 制动状态下，直流电机的电磁转矩方向与转速方向。
6. 直流电动机在可变损耗与不变损耗时，直流电动机的效率达到最大。
7. 三相鼠笼式异步电动机的额定功率、额定电压、额定电流分别表示电机在额定状态下的功率、__ 电压和电流。
8．异步电动机空载试验主要确定参数。
9. 变压器原来工作在额定状态，现在若降低电源频率或减少原边线圈匝数，则分别会使励磁电流和。
10. 在变压器原边做负载试验（即短路试验）时，所施加的电源电压U1S、电流I1S与变压器原边电压U1N、电流I1N的关系分别为U1S U1N、I1S I1N。
11．三相异步电动机的理想空载转速为rpm 、转差率为 、相电势的有效值的表达式为。
即可改变旋转磁场的旋转方向。
12．若三相异步电动机的定子旋转磁场转速和转子转速分别为n 0和n ，则三相异步电动机的定子磁动势相对于定子的转速为 、转子磁动势相对于转子本1F 2F 身的转速为 、转子磁动势相对于定子的转速 。
2F 13. 三相异步电动机起动时，其等效电路中的 ，转子回路相当于 路=-'21r ss （填“开”或“短”）；三相异步电动机空载运行时其等效电路中的趋于 '21r ss -，转子回路相当于 路（填“开”或“短”）。
14. 三相异步电动机原来工作在额定状态，现在仅降低电源电压，则最大电磁转矩T m 和临界转差率将分别 和 ；现在若仅增大转子回路的电阻，m s 则最大电磁转矩T m 和临界转差率将分别和 。
电气类专业学业水平复习题及参考答案
电气类专业学业水平复习题及参考答案一、单选题（共41题，每题1分，共41分）1.负反馈放大电路以降低电路的( )来提高电路的其他性能指标。
A、带宽B、稳定性C、增益D、输入电阻正确答案：C2.万用表测电阻测的是( )A、绝缘电阻B、中电阻C、大电阻D、小电阻正确答案：B3.单相半波整流电路得到的输出电压平均值与变压器次级交流电压有效值关系为。
( )A、UoB、UoC、UoD、Uo正确答案：C4.在电网中装设带有方向元件的过流保护是为了保证动作的( )。
A、灵敏性B、可靠性C、快速性D、选择性正确答案：D5.电力线路中，电抗X主要反映线路带压运行后产生的( )。
A、热效应B、磁场效应C、电场效应D、电晕损耗正确答案：B6.基本的逻辑运算包括( )A、与逻辑B、或逻辑C、非逻辑D、以上选项都是正确答案：D7.集成运放的制造工艺，使得相同类型的三极管的参数( )。
A、受温度影响小B、准确性高C、一致性好D、以上选项都正确正确答案：C8.电感用( )字母表示。
A、VB、AC、TD、L正确答案：D9.线路两侧的保护装置在发生短路时，其中的一侧保护装置先动作，等它动作跳闸后，另一侧保护装置才动作，这种情况称之为( )。
A、保护相继动作B、保护有死区C、保护既存在相继动作又存在死区D、保护不正确动作正确答案：A10.将５０HＺ、２２０／１２７Ｖ的变压器接到１００HＺ、２０Ｖ的电源上，铁心中的磁通将如何变化( )A、减小B、不变C、不能确定D、增加正确答案：B11.无论是发生对称短路还是不对称短路，( )将发生突变。
A、正序分量B、零序分量C、负序分量D、正序分量和负序分量正确答案：A12.在集成运放电路中，各级放大电路之间采用了( )耦合方式。
A、光电B、变压器C、阻容D、直接正确答案：D13.为减小线路纵联差动保护的不平衡电流，差动保护应采用( )的电流互感器。
A、同型号不同变比B、同变比C、同型号D、同型号、同变比正确答案：C14.仪表的准确度越高，基本误差越( )A、低B、小C、大D、高正确答案：B15.下列哪一项不是万用表的结构( )A、测量线路B、测量机构C、转换开关D、导线正确答案：D16.整流的作用是( )A、把直流电变成直流电B、把交流电变成直流电C、把交流电变成交流电D、把直流电变成交流电正确答案：B17.直接起动又被称为( )启动A、升压B、降压C、全压D、电动机正确答案：C18.安排电能生产计划基础的是( )。
(完整word版)东华理工大学《电工电子技术2012-2013》期末卷
东华理工大学2012—2013学年第二学期考试试卷(A)卷电工电子技术 课程 闭卷 课程类别：考试一、是非题（本大题共10小题，每小题1分，共10分）（注：请在每小题后[ ]内用“√”表示对，用“×”表示错）1.一个正弦交流电的周期是0.02秒;则其频率为角频率ω为314rad/s 。
[ ]2.一只额定电压220V 额定功率100W 的灯泡，接在电压最大值为311V 、输出功率2000W 的交流电源上，灯泡会烧坏。
[ ]3.在RLC 串联电路中，X 称为电抗，是感抗和容抗共同作用的结果。
[ ]4.二极管两端加上正向电压就一定会导通。
[ ]5.射极输出器的电压放大倍数等于1，因此它在放大电路中作用不大。
[ ]6.集成运放不但能处理交流信号，也能处理直流信号。
[ ]7.晶体管由两个PN 结组成，所以可以用两个二极管反向连接起来充当晶体管使用。
[ ]8.二进制数的进位关系是逢二进一，所以1+1=10。
[ ]9.编码是将汉字、字母、数字等按一定的规则组成代码，并赋予每一个代码一定含义的过程。
[ ] 10.触发器具有记忆功能。
[ ] 二、选择题（本大题共5小题，每小题4分，共20分）（注：在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分）1.任何一个有源二端线性网络的戴维南等效电路是 [ ] A.一个理想电流源和一个电阻的并联电路 B.一个理想电流源和一个理想电压源的并联电路 C.一个理想电压源和一个理想电流源的串联电路 D.一个理想电压源和一个电阻的串联电路2.电路如图所示，支路电流AB I 与支路电压AB U 分别应为[ ]A.05. A 与1 V B.1 A 与2 V C.0 A 与0 V D.15. A 与3V3.电路如图所示，设二极管为理想元件，其正向导通压降为0V ，当V U i 3=时，则O U 的值[ ] A.不能确定 B.等于0 C.等于5V D.等于3V4.测得某逻辑门输入A 、B 和输出F 的波形如图所示，则F （A ，B ）的表达式为[ ] A.AB F = B.B A F += C.AB F = D.B A F ⊕=5.如图所示电路中，由f R 引入的反馈组态是[ ] A.电压串联负反馈 B.电流串联负反馈 C.电压并联负反馈 D.电流并联负反馈三、填空题（每空2分，共10分）(注：请将正确答案填入空白处，不必写求解过程或说明原因) 1.实现数制的转换：（65.75）D =（ ）B 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东华大学201 2 - 201 3 学年第1 学期《电气传动》复习题一、选择题1. 如下关于转速开环恒压频比控制调速系统（通用变频器-异步电动机调速系统）论述正确的是（）。
A. 二极管整流器输出端的大电容仅仅用于滤波作用B. 二极管整流器是全波整流装置，由于输出端有滤波电容存在，因此输入电流波形中谐波含量很低C. 通用变频器一般用电阻来吸收制动能量2. 在转速负反馈单闭环有静差直流调速系统中，突减给定电压后又进入稳定运行状态，此时晶闸管整流装置的输出电压Ud 较给定电压变化前是（）了。
A. 增加B. 不变C. 减小3. 某单闭环直流调速系统的开环放大系数为19 时，额定负载下电动机转速降落为8r/min，如果开环速降不变，要使闭环速降降为4r/min，则开环放大系数应为（）。
A. 19 B. 29 C. 394. 某单闭环直流调速系统，额定负载下电动机转速降落为8r/min，如果负载转矩降为额定负载的一半，那么它的闭环速降为（）。
A. 4r/min B. 6r/minC. 8r/min5. 双闭环无静差V-M 系统中，改变（）能够改变稳态转速。
A. 整流环节放大系数 B. 电流反馈系数 C. 转速反馈系数6. 在转速负反馈单闭环有静差直流调速系统中，当（）变化时，系统没有抗扰作用。
A. 测速发电机励磁 B. 电动机励磁电流 C. 电枢电阻7. 在转速负反馈单闭环有静差直流调速系统中，当（）变化时，系统没有抗扰作用。
A. 转速反馈系数 B. 电动机励磁电流 C. 电枢电阻8. 恒Eg/ 1 调速系统，最大电磁转矩（）。
A. 与 1 无关 B. 随 1 增大而增大 C. 随 1 增大而减小9. 双闭环无静差V-M 调速系统，若起动过程中ASR 未达到饱和，则会发生（）。
A. 起动过程变快 B. 起动过程变慢 C. 不影响起动过程10. 双闭环无静差V-M 调速系统中，增加反馈系数α，系统稳定后转速反馈电压（）。
A. 增加 B. 不变 C. 减小11. 某单闭环直流调速系统的开环放大系数为19 时，额定负载下电动机转速降落为8r/min，如果将开环放大系数提高到39，开环速降不变，那么它的闭环速降为（）。
A. 4r/min B. 6r/min C. 8r/min12. 三相半波整流电路近似的一阶惯性环节的时间常数为（）。
A. 10msB. 3.33msC. 1.67ms13. 在转速负反馈单闭环有静差直流调速系统中，当（）变化时，系统没有抗扰作用。
A. 电流反馈系数 B. 转速反馈系数 C. UPE 的放大倍数14. 双闭环无静差V-M 调速系统中，如下关于转速调节器ASR 和电流调节器 ACR 的作用论述正确的是（）。
A. ACR 对负载变化起抗扰作用 B. ACR 对电网电压的波动起及时抗扰的作用 C. ASR 在转速动态过程中有加快动态过程的作用15. 双闭环无静差V-M 系统中，改变（）不能改变稳态转速。
A. 给定电压 B. 转速反馈系数 C. 整流环节放大系数16. 双闭环无静差V-M 调速系统，起动过程的恒流升速阶段中，UPE 的输出电压（）。
A. 逐渐增加 B. 不变 C. 逐渐减小17. 双闭环无静差V-M 调速系统中，如下关于转速调节器ASR 和电流调节器 ACR 的作用论述正确的是（）。
A. ASR 对负载变化起抗扰作用 B. ASR 对电网电压的波动起及时抗扰的作用 C. ASR 在转速动态过程中有加快动态过程的作用18. 在典型I 型系统中，当时间常数T 已知时，随着放大系数K 增大，系统快速性（）。
A. 变差 B. 变好 C. 不变19. 在典型I 型系统中，当时间常数T 已知时，随着放大系数K 减小，系统快速性（）。
A. 变差 B. 变好 C. 不变20. 双闭环无静差V-M 系统中，改变（）不能改变稳态转速。
A. 给定电压 B. 电流反馈系数 C. 转速反馈系数21. 双闭环无静差V-M 调速系统，起动过程的恒流升速阶段中，ACR 的输出电压（）。
A. 逐渐增加 B. 不变 C. 逐渐减小22. 在典型I 型系统中，当时间常数T 已知时，随着放大系数K 减小，超调量（）。
A. 减小 B. 增大 C. 不变23. 恒Us/ 1 调速系统，最大电磁转矩（）。
A. 与 1 无关 B. 随 1 增大而增大 C. 随 1 增大而减小24. 双闭环无静差V-M 调速系统中，增加反馈系数β，系统稳定后转速反馈电压（）。
A. 增加 B. 不变 C. 减小25. 在转速负反馈单闭环有静差直流调速系统中，突增负载后又进入稳定运行状态，此时晶闸管整流装置的输出电压Ud 较负载变化前是（）了。
A. 增加 B. 不变 C. 减小二、填空题1．常用的可控直流电源有旋转交流机组、静止式可控整流器、直流斩波器或脉宽调制变换器.2．调速系统的稳态性能指标包括调速范围和静差率。
3．反馈控制系统的作用是：抵抗扰动，服从给定。
4．当电流连续时，改变控制角，V—M系统可以得到一组平行的机械特性曲线。
5．常见的调速系统中，在基速以下按恒转矩调速方式，在基速以上按恒功率调速方式。
6．自动控制系统的动态性能指标包括对给定输入信号的跟随性能指标和对扰动输入信号的抗扰性能指标。
7．电力牵引设备上最先进的可控直流电源是直流斩波器或脉宽调制变换器。
8．SPWM控制技术包括单极性控制和双极性控制两种方式。
7．直接转矩控制利用转矩反馈直接控制电机的电磁转矩8. 调速范围电动机提供的最高转速与最低转速之比9. ACR电流调节器10. 测速误差率转速实际值和测量值之差与实际值之比定义为测速误差率四、简答题1．什么是环流？它是怎样产生的？它的二重性的含义是什么？2．在变频调速时，为什么必须要进行电压、频率协调控制？3．在双闭环调速系统中，如果转速负反馈断线，能否调速，为什么？此时电动机在最高转速时受什么限制？4．什么叫同步调制？什么叫异步调制？它们各有什么优缺点？5．电流截止负反馈起到什么作用的，其工作原理是什么？限流6．双闭环直流调速系统的启动过程有什么特点？7．常用的数字滤波方法有哪几种？1、限幅滤波法（又称程序判断滤波法）2、中位值滤波法3、算术平均滤波法4、递推平均滤波法（又称滑动平均滤波法）5、中位值平均滤波法（又称防脉冲干扰平均滤波法）6、限幅平均滤波法8．电压负反馈调速系统中，当电网电压，放大器的放大倍数，电动机的电枢电阻，电动机的磁通，电压反馈系数等发生变化时，问系统对它们有无调节功能？9．有环流可逆系统和无环流可逆系统相比较，有何优缺点？10．什么是静态环流？什么是动态环流？11．双闭环PWM直流调速系统中，属于PWM调速系统特有的控制电路有哪些？它们在系统中分别起何作用？12．闭环调速系统的静态性表示哪两者之间的稳态关系？13．在转速、电流双闭环调速系统中，转速调节器有哪些作用？其输出幅值应按什么要求整定？14．异步电机中电磁功率与转差功率是什么关系？为什么变频调速的调速效率比绕线式异步电动机转子串电阻调速的调速效率高？15．调节器的设计过程可以简化为哪两步？1.选择调节器的结构2.先择调节器的参数五、计算题1．直流电机额定转速n N =375 r/min，电枢电流额定值I dN =760A，允许过流倍数λ =1.5，计算机内部定点数占一个字的位置（16位），试确定数字控制系统的转速反馈存储系数和电流反馈存储系数（适当考虑余量I max=1.8I N ，n max =1.3n N ）。
2．某闭环调速系统，测得的最高转速为n max =1500 r/min，最低转速为n min =146 r/min，要求系统的静差率s≤2%，试计算：（1）该系统的调速范围D；（2）系统允许的静态速降Δn N ；（3）如果开环系统的静态速降为100 r/min，则闭环系统的开环放大倍数K是多少？3．某直流调速系统电动机额定转速为：n N =1230 r/min，额定速降Δn N =105 r/min，当要求静差率s≤30%时，允许多大的调速范围？如果要求静差率s≤20%时，则调速范围是多少？如果希望调速范围达到10，所能满足的静差率是多少？4．某直流电机的额定电枢电流I N =115A，允许过流倍数λ =1.7，额定转速n N=1260 r/min，计算机内部定点数占一个字的位置（16位），试确定电枢电流和转速存储系数（适当考虑余量I max =1.8I N ，n max =1.3n N ）。
5．有一V—M调速系统，电动机参数为：P N=2.5KW，U N=220V，I N =12A，n N =1500r/min，Ra=2Ω，可控硅整流装置内阻Rrec=1Ω，触发整流环节的放大系数K S=40，要求调速范围D=20，静差率S=10%，最大给定电压30V。
(1) 计算开环系统的稳态速降和系统所允许的稳态速降。
(2) 计算转速反馈系数α。
(3) 计算所需放大器的放大系数K P。
6．某直流电机的额定电枢电流I N =125A，允许过流倍数λ =1.3，额定转速n N =1360 r/min，计算机内部定点数占一个字的位置（16位），试确定电枢电流和转速存储系数（适当考虑余量I max =1.9I N ，n max =1.4n N ）。
天体测量学是天文学中发展最早的一个分支，它的主要内容是研究和测定各类天体的位置和运动，建立天球参考系等。
利用天体测量方法取得的观测资料，不仅可以用于天体力学和天体物理研究，而且具有应用价值，比如用以确定地面点的位置。
天体力学主要研究天体的相互作用、运动和形状，其中运动应包括天体的自转。
早期的研究对象是太阳系天体，目前已扩展到恒星、星团和星系。
牛顿奠定了天体力学的基础，使研究工作从运动学发展到动力学。
今天，我们可以准确地预报日食、月食等天象，和天体力学的发展是分不开的。
天体物理是天文学中最年轻的一门分支学科，它应用物理学的技术、方法和理论，来研究各类天体的形态、结构、分布、化学组成、物理状态和性质以及它们的演化规律。
十八世纪赫歇尔开创恒星天文学可谓天体物理学的孕育时期。
十九世纪中叶，随着天文观测技术的发展，天体物理成为天文学一个独立的分支学科，并促使天文观测和研究不断作出新发现和新成果。
就其研究内容来说，有太阳物理、太阳系物理、恒星物理、银河系天文、星系天文、宇宙化学、天体演化及宇宙学等；就其研究方法而言又可分为实测天体物理和理论天体物理。
