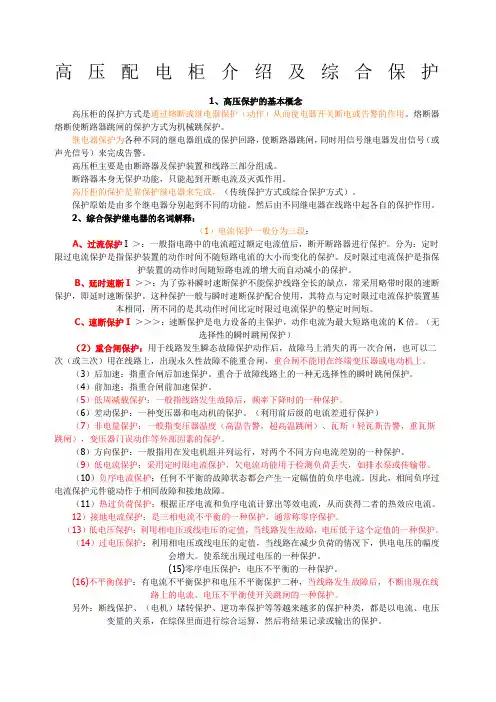

高压配电柜介绍及综合保护1、高压保护的基本概念高压柜的保护方式是通过熔断或继电器保护（动作）从而使电器开关断电或告警的作用。
熔断器熔断使断路器跳闸的保护方式为机械跳保护。
继电器保护为各种不同的继电器组成的保护回路，使断路器跳闸，同时用信号继电器发出信号（或声光信号）来完成告警。
高压柜主要是由断路器及保护装置和线路三部分组成。
断路器本身无保护功能，只能起到开断电流及灭弧作用。
高压柜的保护是靠保护继电器来完成，（传统保护方式或综合保护方式）。
保护原始是由多个继电器分别起到不同的功能。
然后由不同继电器在线路中起各自的保护作用。
2、综合保护继电器的名词解释：（1）电流保护一般分为三段：A、过流保护I＞：一般指电路中的电流超过额定电流值后，断开断路器进行保护。
分为：定时限过电流保护是指保护装置的动作时间不随短路电流的大小而变化的保护。
反时限过电流保护是指保护装置的动作时间随短路电流的增大而自动减小的保护。
B、延时速断I＞＞：为了弥补瞬时速断保护不能保护线路全长的缺点，常采用略带时限的速断保护，即延时速断保护。
这种保护一般与瞬时速断保护配合使用，其特点与定时限过电流保护装置基本相同，所不同的是其动作时间比定时限过电流保护的整定时间短。
C、速断保护I＞＞＞：速断保护是电力设备的主保护，动作电流为最大短路电流的K倍。
（无选择性的瞬时跳闸保护）（2）重合闸保护：用于线路发生瞬态故障保护动作后，故障马上消失的再一次合闸，也可以二次（或三次）用在线路上，出现永久性故障不能重合闸，重合闸不能用在终端变压器或电动机上。
（3）后加速：指重合闸后加速保护。
重合于故障线路上的一种无选择性的瞬时跳闸保护。
（4）前加速：指重合闸前加速保护。
（5）低周减载保护：一般指线路发生故障后，频率下降时的一种保护。
（6）差动保护：一种变压器和电动机的保护。
（利用前后级的电流差进行保护）（7）非电量保护：一般指变压器温度（高温告警，超高温跳闸）、瓦斯（轻瓦斯告警，重瓦斯跳闸），变压器门误动作等外部因素的保护。
