天气图填绘与分析
地面天气图分析
练习
总云量9成;高云状视毛卷云;中 云状就是透光高积云;低云状CL 就是普通层积云;低云量,6成;低 云高1500米。风向东南风,风速 2米/秒;
气温为21℃;露点温度16 ℃ ;现 在天气现象,有烟雾、炊烟;能见 度4千米;
海小时降水量5毫米;
地面天气图填写符号识别
T24 T24 TxTx TnTn TgTg
TTT
WW VV
TdTdTd
CH
CM
CL Nh h
P24 P24
PPPP (P0P0P0P0)
PPPa
W1W2 RRR R24R24R24R24 SpSpSpSp
陆地站填写格式
符号说明
N:总云量(10分制)
总云量 9－10
符号说明
996HgHg 表过去6小时出现冰雹现象。HgHg表冰雹得最大直径(mm)
9977B
表河流封冻情况。
练习
例1:北京(区号54,站号511),某年某 月4日06时(指世界时,北京时就是14 时),地面天气报告。用仪器观测风速, 以米/秒为单位;能见度24千米;总云 量10成;风向140度(即东南风),风速4 米/秒;气温为26 ℃ ;露点温度5、7 ℃ ;海平面气压1001、9百帕;过去三 小时气压下降2、2百帕;过去6小时降 水量21毫米;现在天气现象,小得阵雨; 过去天气现象,雷雨,阵雨;低云状CL 就是9;低云量,9成;低云高1000米;24 小时变压为－3百帕;24小时变温为－ 3oC。
②等值线一侧数值必须高于另一 侧得数值。
③等值线不能相交,不能分支,不能 在图中中断。
④相邻两根等值线数值就是连续 得,即其数值或者相等,或只差 一个间隔。
第二方面:
遵循地转风关系,即分析等 压线要和风向近于平行。 在北半球,观测者“背风而 立,高压在右”。但由于地 面摩擦作用,风向与等压线 有交角,在海洋上一般为 15°,陆地平原为30°。在 我国西部及西南地区大部分 为山地和高原,地形复杂,地 转风关系常不能满足。
民用航空气象

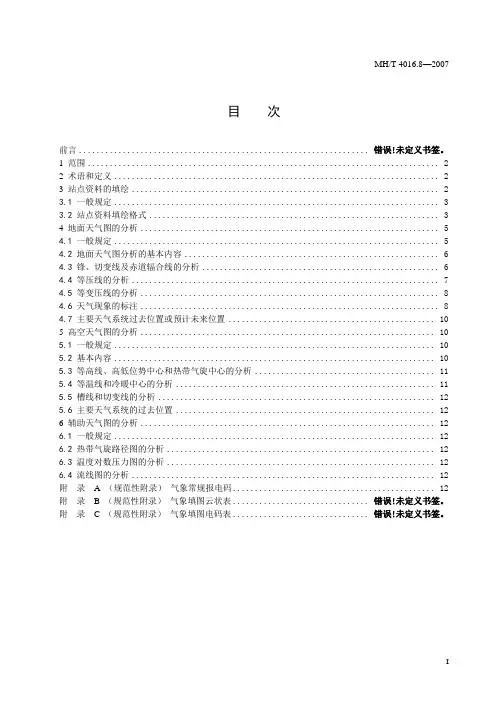

MH/T 4016.8—2007目次前言................................................................. 错误！未定义书签。
1 范围 (2)2 术语和定义 (2)3 站点资料的填绘 (2)3.1 一般规定 (3)3.2站点资料填绘格式 (3)4 地面天气图的分析 (5)4.1一般规定 (5)4.2地面天气图分析的基本内容 (6)4.3锋、切变线及赤道辐合线的分析 (6)4.4等压线的分析 (7)4.5等变压线的分析 (8)4.6天气现象的标注 (8)4.7主要天气系统过去位置或预计未来位置 (10)5 高空天气图的分析 (10)5.1一般规定 (10)5.2基本内容 (10)5.3等高线、高低位势中心和热带气旋中心的分析 (11)5.4等温线和冷暖中心的分析 (11)5.5槽线和切变线的分析 (12)5.6主要天气系统的过去位置 (12)6 辅助天气图的分析 (12)6.1一般规定 (12)6.2热带气旋路径图的分析 (12)6.3温度对数压力图的分析 (12)6.4流线图的分析 (12)附录 A （规范性附录）气象常规报电码 (12)附录 B （规范性附录）气象填图云状表.............................. 错误！未定义书签。
附录 C （规范性附录）气象填图电码表.............................. 错误！未定义书签。
民用航空气象第8部分：天气图填绘与分析1 范围MH/T 4016的本部分规定了民用航空气象业务中天气图站点资料填绘要求、天气图分析的内容和要求。
本部分适用于民用航空气象预报和填图业务。
2 术语和定义2.1天气图底图 base map of weather chart用来填写各地气象站观测记录的特制地图。
2.2天气图 weather chart反映一定时刻广大地区的天气实况或天气形势的图。
天气学分析
气压场的基本型式
特殊等压线--地形等压线的绘制
在山地区域，有时由于冷空气在山的一侧堆积，造 成山的两侧气压差异很大，使画出来的等压线有明 显的变形或突然密集，但是在这一带并无很大的风 速与此相适应。为了说明这种现象是由于山脉所造 成的，将这里的等压线画成锯齿形，并称这样的等
压线为地形等压线。
我国最常见的地形等压线是天山地形等压线。当冷 空气从天山以北下来时，受天山阻挡大量聚集在天 山以北，而不能立即到达天山以南地区，故天山南 北两侧气压差别很大，在地面图上即可分析出地形 等压线。我国常出现地形等压线的地区还有帕米尔、 祁连山、长白山和台湾等地。
T24 T24 Tx Tx Tx 或 TnTnTn 或 TgTgTg TTT WW VV TdTdTd
1.0 cm
CH
P24 P24
CM N CLNh h
PPPP (或 P0P0P0P0) aPPP W1W2 RRR R24R24R24R24 SpSpspsp
测站信息
③等值线不能相交，不能分枝，不能 在图中中断。 ④相邻两根等值线的数值必须是连 续的，即其数值或者相等，或只差 一个间隔。这是因为各种要素场的 分布是连续的。在高值区和低值区 之间，相邻等值线的数值是顺序递 减的，两者只差一个间隔。
作为等值线的一种特 殊形式的等压线，在 分析的时候，除了应 符合以上分析原则外， 还必须遵循地转风关 系，即等压线和风向 平行。在北半球，观 测者“背风而立，低 压在左，高hPa
850hPa
（1） 天气图底图
用来填写各地气象站观测记录的特种空白地图： 绘有经纬度、海陆分布、河流、湖泊、山脉等 地形信息，并标有气象区、站号以及主要的城 市名称。 有不同投影方式、比例尺和范围的天气图底图， 根据天气分析内容、预报时效和季节等选用。
天气学分析复习

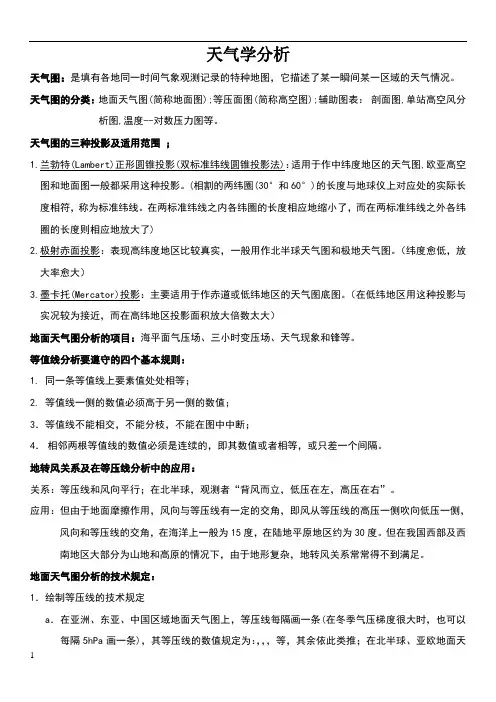

天气学分析天气图：是填有各地同一时间气象观测记录的特种地图，它描述了某一瞬间某一区域的天气情况。
天气图的分类：地面天气图(简称地面图);等压面图(简称高空图);辅助图表：剖面图,单站高空风分析图,温度--对数压力图等。
天气图的三种投影及适用范围；1.兰勃特(Lambert)正形圆锥投影(双标准纬线圆锥投影法)：适用于作中纬度地区的天气图,欧亚高空图和地面图一般都采用这种投影。
(相割的两纬圈(30°和60°)的长度与地球仪上对应处的实际长度相符，称为标准纬线。
在两标准纬线之内各纬圈的长度相应地缩小了，而在两标准纬线之外各纬圈的长度则相应地放大了)2.极射赤面投影：表现高纬度地区比较真实，一般用作北半球天气图和极地天气图。
（纬度愈低，放大率愈大）3.墨卡托(Mercator)投影：主要适用于作赤道或低纬地区的天气图底图。
（在低纬地区用这种投影与实况较为接近，而在高纬地区投影面积放大倍数太大）地面天气图分析的项目：海平面气压场、三小时变压场、天气现象和锋等。
等值线分析要遵守的四个基本规则：1.同一条等值线上要素值处处相等；2.等值线一侧的数值必须高于另一侧的数值；3．等值线不能相交，不能分枝，不能在图中中断；4．相邻两根等值线的数值必须是连续的，即其数值或者相等，或只差一个间隔。
地转风关系及在等压线分析中的应用：关系：等压线和风向平行；在北半球，观测者“背风而立，低压在左，高压在右”。
应用：但由于地面摩擦作用，风向与等压线有一定的交角，即风从等压线的高压一侧吹向低压一侧，风向和等压线的交角，在海洋上一般为15度，在陆地平原地区约为30度。
但在我国西部及西南地区大部分为山地和高原的情况下，由于地形复杂，地转风关系常常得不到满足。
地面天气图分析的技术规定：1．绘制等压线的技术规定a．在亚洲、东亚、中国区域地面天气图上，等压线每隔画一条(在冬季气压梯度很大时，也可以每隔5hPa画一条)，其等压线的数值规定为：，，，等，其余依此类推；在北半球、亚欧地面天气图上，则每隔5hPa画一条，规定绘制1000，1005，1010hPa等压线，其余依此类推。
天气图的基础知识

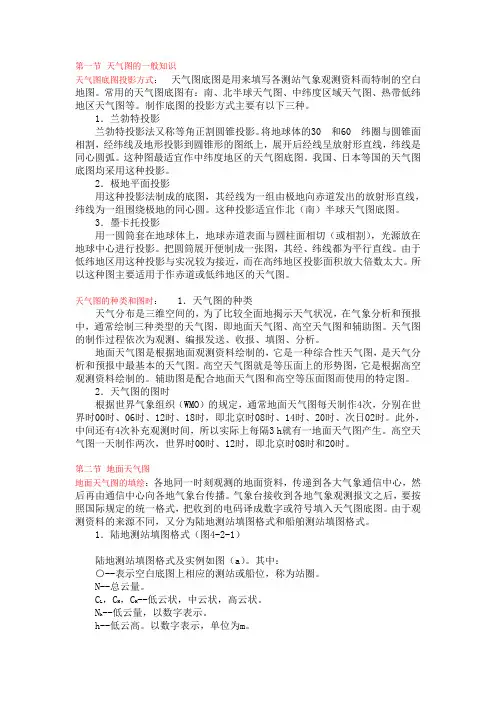

第一节天气图的一般知识天气图底图投影方式：天气图底图是用来填写各测站气象观测资料而特制的空白地图。
常用的天气图底图有：南、北半球天气图、中纬度区域天气图、热带低纬地区天气图等。
制作底图的投影方式主要有以下三种。
1．兰勃特投影兰勃特投影法又称等角正割圆锥投影。
将地球体的30和60纬圈与圆锥面相割，经纬线及地形投影到圆锥形的图纸上，展开后经线呈放射形直线，纬线是同心圆弧。
这种图最适宜作中纬度地区的天气图底图。
我国、日本等国的天气图底图均采用这种投影。
2．极地平面投影用这种投影法制成的底图，其经线为一组由极地向赤道发出的放射形直线，纬线为一组围绕极地的同心圆。
这种投影适宜作北（南）半球天气图底图。
3．墨卡托投影用一圆筒套在地球体上，地球赤道表面与圆柱面相切（或相割），光源放在地球中心进行投影。
把圆筒展开便制成一张图，其经、纬线都为平行直线。
由于低纬地区用这种投影与实况较为接近，而在高纬地区投影面积放大倍数太大。
所以这种图主要适用于作赤道或低纬地区的天气图。
天气图的种类和图时： 1．天气图的种类天气分布是三维空间的，为了比较全面地揭示天气状况，在气象分析和预报中，通常绘制三种类型的天气图，即地面天气图、高空天气图和辅助图。
天气图的制作过程依次为观测、编报发送、收报、填图、分析。
地面天气图是根据地面观测资料绘制的，它是一种综合性天气图，是天气分析和预报中最基本的天气图。
高空天气图就是等压面上的形势图，它是根据高空观测资料绘制的。
辅助图是配合地面天气图和高空等压面图而使用的特定图。
2．天气图的图时根据世界气象组织（WMO）的规定，通常地面天气图每天制作4次，分别在世界时00时、06时、12时、18时，即北京时08时、14时、20时、次日02时。
此外，中间还有4次补充观测时间，所以实际上每隔3 h就有一地面天气图产生。
高空天气图一天制作两次，世界时00时、12时，即北京时08时和20时。
第二节地面天气图地面天气图的填绘：各地同一时刻观测的地面资料，传递到各大气象通信中心，然后再由通信中心向各地气象台传播。
地面天气图分析规范
天气图分析的一般规定
等值线应尽可能起始或终止在外围的同一经线或纬线 上;
在高空天气图上，等温线起始或终止应在等高线起始 或终止经线内侧的一条经线上;
当判断记录有误时，应在错误记录（数字或符号）上 划一条短横线(温度用红色笔划，其它用黑色笔划);
天气图的分析应注意三维空间中系统的配合以及天气 系统的连续性；
锋生锋消（或锋加强、减弱） 应按下列要求标注：
锋生（或锋在加强）
锋消（或锋在减弱）
等压线的分析
✓ 等压线用黑铅笔分析
✓ 等压线穿过锋面时要有 明显的气旋性弯曲（曲 率大小，乃至成直角， 视锋面两边的气压梯度 和温度差而定）。
等压线的分析
✓在亚欧图上，应每隔5 hPa 分析一条等压线，，分别标 注为“……、995、1000、 1005、……”； ✓在东亚图上，应每隔2.5 hPa分析一条等压线，分别标 注为“……、997.5、1000.0、 1002.5、……”； ✓更小范围区域图上或气压 场较弱时，可每隔2 hPa或1 hP为0.6 mm，加粗线为1 mm； 等值线数值标注的大小为每字符6×6 mm； 间断线的长度与间隔比为2：1或3：2； 系统性质符号（高、低中心等）的大小为宽
10×10 mm。
等值线、天气现象及系统中心符号 标注的一般规定
标注的数值、符号应与当地纬度线平行,大小适中， 避免与图上记录重叠；
* 此处不标注高（低）压中心
地形等压线
✓地形等压线应绘制在山脉迎风坡一侧，其走向与山脉走向大致 平 行， 不应斜穿山脉； ✓地形等压线每一端的几条等压线不应汇在一点上； ✓进出地形等压线数及数值应一一对应。
热带气旋 “ ”
根据热带气旋的等级，在热带气旋符号正上方，相应地 标注红色的“TD、TS、STS、TY、STY、SuperTY”字 符；

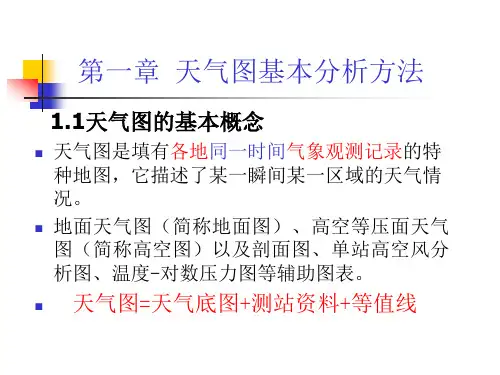

第一章天气图基本分析方法课件
4. 根据梯度风的原则，
在低压区，等压线可分析得密集一些； 在高压区，分析得稀疏些，在高压中心附近基本
其表示法主要有： 1. 比例式
如 1:10000000 即地图上的1cm相当于 实际100km。
2. 图解式 3. 斜线图解尺 或称复式图解尺
如图1.7所示
24
二、地图比例尺（续）
由于兰勃特正形圆锥投影图在各纬 度上放大率是不同的，故需用复式 图解尺表示其缩尺。
其特点就是对不同的纬度用不同的缩尺来表 示，使用时必须注意与纬度配合，才能正确 表示出实际距离。
关于底图范围大小的选择，主要视预报 的时效和季节而定，
如用作中长期天气预报的底图范围就应该大一些， 甚至需要整个北半球天气图。
在冬半年，
高纬大气活动(如寒潮的侵袭)对我国影响较大，故 ห้องสมุดไป่ตู้图范围应包括极地或极地的一部分；
在夏半年，
低纬度和太平洋上的大气活动(如台风、副热带高 压)对我国影响较大，故底图上低纬度和太平洋区 域应多占些面积。
26
二、地图比例尺（续）
我国目前所用的
东亚天气图的缩尺为1:10000000，即图上 1cm相当于实际100km；
欧亚天气图的缩尺为1:20000000，即图上 1cm相当于实际200km；
北半球天气图的缩尺为1:30000000，即图 上1cm相当于实际300km。
27
二、地图比例尺（续）
44
(一) 等值线分析原则（续）
以上这四条规则是绘制等值线的基 本规则，必须严格遵守，在任何时 候不能违反，否则将犯原则性错误， 因此必须反复练习，熟练掌握。
天气图分析标准(最终版)
中或大雨夹雪 （或中浓毛毛 雨夹雪）
70
连续性大 雪
冰针（或伴 有雾）
米雪（或伴 有雾）
孤立的星 状雪晶（或 伴有雾）
冰粒
80
小阵雪
中或大阵 雪
小阵性霰 或伴有雨 或雨夹雪
中或大阵 性霰或伴 有雨或雨 夹雪
小冰雹或伴有 雨或雨夹雪
90
观测时有 雷暴伴有 雨或雪或 雨夹雪
观测时有 雷暴和冰 雹或霰
观测时有 大雷暴和 雨或雪或 雨夹雪
色同等值线颜色； （3） 闭合等值线中心数值标注在闭合等值线或环流中心近最值附近。 3、 错误记录：记录有误时，在错误记录（数字或符号）上划一条短横线，温度用红色笔划，
其它用黑色笔划。 二、等值线分析要求 2、 地面天气图
（1） 等值线以黑笔分析； （2） 等压线间隔 2.5hPa，热带气旋在 1000hPa 以下时等压线间隔可取 5 或 10hPa。 （3） 等△P3 线应分析出正负变压极值区，间隔可取 1、2、3、4 或 5hPa（间隔宜相等），
雪、阵性雨夹雪、雪丸、米雪和冰
符号；
丸）加注基本天气现象符号。
2、 其他降水，测站画斜线。
3、 降水区内有无降水区，圈出范围，
该圈内不画绿色斜线。
圈出范围，区域中心标注冻雨基本天符 1、 测站左侧标注相应填图符号；
号。
2、 电码 56～57 和 66～67 均为冻雨天气现
象。
圈出范围，区域中心标注雷暴基本天符 1、 测站左侧标注相应填图符号；
天气图分析标准
一、一般要求 1、 等值线分析范围
（1） 03Z、06Z、09Z、18Z 、21Z 地面天气图，等压线分析至图边； （2） 00Z、12Z 地面天气图，等压线右端分析至 150E°，另外三端分析至图边； （3） 高空天气图等高线右端分析至 160E°，上端分析至 70N°，另外两端分析至图边。 2、 标注 （1） 标注的等值线数值、天气现象及系统中心符号与当地纬度线平行； （2） 等值线的数值标注在闭合等值线最北端的开口处，或非闭合等值线的两端，标注颜
天气图分析标准(最终版)
测站左侧标注相应填图符号。
表 3 基本天气现象符号
阵
雪
雨
沙
尘
天冻
阵
雨冰 丸 米 冰
扬
雷
大龙
雪
夹
雾
(尘
飑
卷
气雨
雪
夹 雹 (霰 雪 粒
沙
暴
风卷
雪
)暴
风
雪
)
符
号
表 4 天气现象的填图符号及电码
WW
0
1
2
3
4
00
烟
10
轻雾
散片浅雾
浅雾
闪电
视区内有降水 未及地
20
观测前有 毛毛雨
观测前有 雨
0 值等△P3 线可不分析； （4） 地形等压线进出线数及数值应一一对应，只分析一条波状线； （5） 00、12Z 地面天气图，等压线以间断线通过高原区； （6） 无闭合等压线但有明显的气旋或反气旋环流，须绘制环流圈。 3、 高空天气图 （1） 等高线和等△H24 线以黑笔分析，等温线以红笔分析； （2） 等高线和等温线起始或终止于同一条经线； （3） 等高线间隔：4 位势什米，10 月 1 日至次年 3 月 31 日 500 hPa 图间隔 8 位势什米； （4） 等温线间隔 4℃； （5） 等△H24 线间隔 4 位势什米，0 值等△H24 线不分析； （6） 无闭合等高线但有明显的气旋或反气旋环流，须绘制环流圈； 三、天气系统分析要求 1、 地面图 （1） 高压中心标注蓝色“H”，低压中心标注红色“L”，热带气旋中心标注红色“ ”，
3、 大风区和沙（尘）暴区重合，只圈
象；
一个范围。
3、 大风在测站左侧标注基本天气符号，且
高空天气图填绘与分析--
• 700 hPa图每隔4位势什米分析一条等高线，分 别标注为“……、296、300、304、……”；
• 500 hPa图每隔4位势什米分析一条等高线，分 别标注为“……、552、556、560、……”；
• 700 hPa图上数值为“……、284、300、 316、……”间隔为16位势什米的等高线；
• 500 hPa图上数值为“……、520、536、 552、……”间隔为16位势什米的等高线；
各项目的分析规则
可加粗绘制的等高线：
• 400 hPa图上数值为“……、672、704、 736、……”间隔为32位势什米的等高线；
– 高空天气图上高位势中心的过去位置应使用 黄色笔标注“H”，低位势中心的过去位置应 使用黄色笔标注“L”。(可分析）
二、高低位势中心
高位势中心或低位势中心的位置
应按下列要求分析：
• 高位势中心确定在反气旋环流中心和位势 高度最高处，低位势中心应确定在气旋环 流中心和位势高度最低处；
• 当最高或最低位势高度值的位置与环流中 心不一致时，考虑位势高度值的准确程度 和风的记录代表性，按可靠的记录确定；
各项目的分析规则
中华人民共和国民用航空行业标准
民用航空气象---第8部分：天气图填绘
与分析 高空天气图的分析
民用航空气象----第8部分：天气 图填绘与分析(高空天气图的分析)
• 一般要求 • 分析的基本内容 • 各项目的分析规则
一般要求: 与地面天气图 的分析规定4.1相同
分析的基本内容
高空天气图应分析或标注以下内容:
各项目的分析规则
一、等高线
高考地理实践力之图形绘制或填涂类题型突破类型06 常见的天气系统(解析版)
类型6 常见的天气系统1．（2022·福建省德化第一中学模拟预测）阅读图文资料，完成下列要求。
2021年3月中旬我国北方地区发生了一次大规模沙尘暴天气。
据气象专家分析，此次沙尘暴源于蒙古国，3月上该国天气晴朗，气温显著高于同期平均水平6～8℃。
左图、右图分别示意3月15日2时的天气形势、沙尘天气分布。
(1)用符号在左图中适当位置绘出冷锋，并推断京津地区沙尘的移动方向。
(2)分析此次大规模沙尘暴源于蒙古国的原因。
【答案】(1)绘图：向山东一带（或向东南/向南）移动(2)蒙古国为温带大陆性气候，此季节气候干旱，植被覆盖率低；且今年3月上旬气温显著高于往年，积雪提前融化，砂石裸露面积增大，提供沙源更为充足；蒙古附近发育势力强大的反气旋与气旋，水平气压梯度力大，形成快速推进的冷锋系统，风力强劲。
【解析】本题考查冷锋与天气等相关知识，考查学生获取与解读地理信息，调动与运用地理知识的能力，结合材料信息分析作答即可。
(1)首先，图中存在锋面气旋结构，气旋偏左侧低压槽附近存在冷锋，其移动方向向东移动。
其次，图中的冷高压推动冷空气南下，在冷高压南侧等压线从密集向稀疏过渡区域，冷空气抬升前方暖气团形成冷锋。
绘图如下：结合上图分析可知，在京津一带，受西北风的影响，沙尘主要向山东一带移动（或者说向东南、南方向移动）。
(2)蒙古国深居内陆，远离海洋，属温带大陆性气候，该季节正值初春时期，气候干旱，降水少，且植被覆盖率低，地表易裸露。
根据材料信息可知，3月上旬该国天气晴朗，气温显著高于同期平均水平6~8℃，由于该年3月上旬气温显著偏高于往年平均水平，导致积雪提前融化，地表裸露面积增大，同时加之气温升高较快，蒸发较大，使得地表更加疏松，提供的沙源更为充足。
结合图示信息可知，蒙古国受强大的反气旋和气旋的共同影响，气压梯度大，水平气压梯度力大，从而形成快速推进的冷锋系统，风力强劲，有利于沙尘的远距离输送。
2．（2022·山东潍坊·模拟预测）阅读图文资料，完成下列要求。
天气预报的基本知识
天气预报的基本知识一、天气图（一）天气图的概念天气图是指填有各地同一时间气象要素的特制地图。
在天气图底图上，填有各城市、测站的位置以及主要的河流、湖泊、山脉等地理标志。
气象科技人员根据天气分析原理和方法进行分析，从而揭示主要的天气系统，天气现象的分布特征和相互的关系。
天气图是目前气象部门分析和预报天气的一种重要工具。
1820年，德国H.W.布兰德斯将过去各地的气压和风的同时间观测记录填入地图，绘制了世界上第一张天气图。
1851 年，英国J.格莱舍在英国皇家博览会上展出第一张利用电报收集各地气象资料而绘制的地面天气图，是近代地面天气图的先驱。
20世纪30年代，世界上建立高空观测网之后，才有高空天气图。
按天气图图面范围的大小，有全球天气图、半球天气图、洲际天气图、国家范围的天气图和区域天气图等。
天气图上的气象观测记录，由世界各地的气象站用接近相同的仪器和统一的规范，在相同时间观测后迅速集中而得。
地面天气图每天绘制4次,分别用北京时间02时、08时、14时、20时（即世界时18时、00时、06时、12时）的观测资料；高空天气图一天绘制两次，用北京时间08时、20时（即世界时00时和12时）的观测资料。
（二）天气图的种类天气图一般分为地面天气图、高空天气图和辅助图三类。
若按其性质分类，可分为：①实况分析图。
按实际观测记录绘制的天气图。
②预报图。
根据天气分析或数值天气预报的结果绘制的未来24、48、72小时的天气形势预报图或天气分布预报图。
③历史天气图。
根据实况分析图印刷出版的一种历史资料。
此外，根据需要有时还绘制不同时段（如旬、月、年）某气象要素平均值分布情况的平均图、对平均值的差值分布情况的距平图等。
1.地面天气图地面天气图也称地面图，是用于分析某大范围地区某时的地面天气系统和大气状况的图。
在地面图上，各个气象观测站的相应位置上，均被数值或符号填写该站某时刻的气象要素观测记录。
所填的气象要素有：气温，露点，风向和风速，海平面气压，能见度，总云量和低云量，现时天气和过去6小时内的天气，过去6小时降水量，特殊天气现象（如雷暴、大风、冰雹）等。
1.1天气图分析分解
1.1 天气图分析天气图是填有各地同一时间气象观测记录的特种地图，它描述了某一瞬间某一区域的天气状况。
天气图能显示各种天气系统和天气现象的分布及其相互关系，是分析判断天气变化、制作天气预报的基本工具。
一般分为地面天气图、高空天气图和辅助天气图三类。
过去天气图的填绘主要由手工完成，现在天气图的绘制都是由计算机完成。
目前业务上使用的MICAPS平台能显示常用的各种天气图。
1.1.1 地面天气图地面天气图反映了某区域某时刻的地面天气系统和天气状况。
一张地面图上用数值或符号填写各个气象观测站在同一时刻的气象要素观测记录。
它填有观测时刻地面各种气象要素和天气现象，如气温、露点温度、风向、风速、海平面气压、能见度和雨、雪、雾等；还填有能反映空中大气现象的一些记录，如总云量、低云量、低云高以及高云、中云和低云的云状等；既有当时的记录，又有一些能反映短期内天气演变实况的记录，如3h变压、过去6h内的天气，过去6h降水量等。
地面天气图是填写气象观测项目最多的一种天气图，是天气分析和预报中很重要的工具。
地面天气图反映了某区域某时刻的地面天气系统和天气状况。
一张地面图上用数值或符号填写各个气象观测站在同一时刻的气象要素观测记录。
它填有观测时刻地面各种气象要素和天气现象，如气温、露点温度、风向、风速、海平面气压、能见度和雨、雪、雾等；还填有能反映空中大气现象的一些记录，如总云量、低云量、低云高以及高云、中云和低云的云状等；既有当时的记录，又有一些能反映短期内天气演变实况的记录，如3h变压、过去6h内的天气，过去6 h降水量等。
地面天气图是填写气象观测项目最多的一种天气图，是天气分析和预报中很重要的工具。
图 1.1a是MICA PS业务平台上默认的地面填图格式，也是世界上通用的填图格式。
在业务中由于地面填图信息多、显示屏幕有限，预报员会根据不同需要，自行设置所显示的要素和所显示的区域范围，如图 1.2a显示的地面图中只填充了云量、风、现.图1.1 MICAPS中地面填图格式地面图主要分析海平面气压场（即海平面气压等值线），分为低压、高压、低压槽、高压脊、鞍形气压场五种基本形式，任一张海平面气压图都是由这五种基本形式构成的。
高空天气图填绘与分析3
黄色笔标注“H”，低位势中心的过去位置应 使用黄色笔标注“L”。(可分析）
各项目的分析规则
二、高低位势中心
➢ 当根据风和位势高度值的记录难以确定高、 低位势中心时，以系统最内一条等高线所 围的几何中心为系统的中心；
➢ 如在一条闭合等高线内有两个或两个以上 环流中心时，只标注在主要环流中心处；
各项目的分析规则
二、高低位势中心
➢ 没有闭合的等高线但有明显的气旋或反气 旋环流时，绘制气旋（低位势中心）环流 圈（如图6a）或反气旋（高位势中心）环 流圈（如图６b）
冷中心应标注蓝色“C”，暖中心应标注红
色“W”
各项目的分析规则
六、槽线和切变线
槽线和切变线应使用棕色单实线绘制，赤道 辐合带应使用棕色双实线绘制，见表1。
各项目的分析规则
七、主要天气系统的过去位置 高空天气图上一般应标注同样的前一张天气
图的主要天气系统位置。 槽线、切变线和赤道辐合带应使用黄色实线
➢ 300 hPa图每隔8位势什米分析一条等高线，分别标注为 “……、904、912、920、……”；
➢ 250 hPa图每隔8位势什米分析一条等高线，分别标注为 “……、1032、1040、1048、……”；
➢ 200 hPa图每隔8位势什米分析一条等高线，分别标注为 “……、1232、1240、1248、……”。
图6a
图6b
各项目的分析规则
三、热带气旋中心
热带气旋中心应标注红色热带气旋符号
“ ”，在热带气旋中心外围无闭合等高
线时，应绘制一个气旋环流圈。
各项目的分析规则
四、等温线
等温线应使用红色实线绘制，每隔4℃分析 一条等温线，数值应为4的整数倍，负值 等温线应在数值前标注负号。
地面天气图.ppt
返回
锋是重要的天气系统。 在地面图上锋表现为一条锋线。各种锋线用不同 的符号或颜色表示。 在地面图上，冷锋用蓝色粗实线；暖锋用红色粗 实线表示；静止锋用红、蓝相邻的粗实线、锢囚 锋用紫色粗实线。
返回
为使各种天气现象分布一目了然，用不同颜色铅 笔勾画出大风、雾、降水、沙暴、吹雪等重要天 气现象的区域。
返回
由各地3h变压相等的点连接而成的线称为等3h变 压线（一般用虚线表示）， 通常每隔1hPa分析一条，要标注每条等值线的数 值和变压中心的最大变压值，并在正、负变压中 心前分别加注“+”或“-”号。
50 100 200 300 600 1000 1500 2000 不填
低云 <50 50~1 100~ 200~ 300~ 600~ 1000 1500 2000 没有
高
00 200 300 600 1000 ~150 ~200 ~250 低于
0
0
0 2500
m的
云
6、TT、TdTd：表示气温、露点温度（数字） 7、ww：表示现在天气现象，说明见表。
10、 +PPa：PP表示3h气压变量（观测时与观测前3小 时气压的差值），单位0.1hPa。 若气压上升，数字前“＋”号； 若气压下降，数字前 “－”号； a表示3h气压倾向（见表）
3h气压倾向说明表
符号
气压 升后 升后 微降 降后 降后 微升 倾向 微降 平 后升 微升 平 后降
11、dd：表示风向，以矢杆表示，从站圈向外矢杆所 指方向即为风向，天气图常用16个方位。
天气图填绘与分析
如有你有帮助，请购买下载，谢谢！目次前言................................................................. 错误！未定义书签。
1 范围............................................................... 错误！未定义书签。
2 术语和定义......................................................... 错误！未定义书签。
3 站点资料的填绘..................................................... 错误！未定义书签。
3.1 一般规定......................................................... 错误！未定义书签。
3.2站点资料填绘格式................................................. 错误！未定义书签。
4 地面天气图的分析................................................... 错误！未定义书签。
4.1一般规定......................................................... 错误！未定义书签。
4.2地面天气图分析的基本内容......................................... 错误！未定义书签。
4.3锋、切变线及赤道辐合线的分析..................................... 错误！未定义书签。
4.4等压线的分析..................................................... 错误！未定义书签。
4.5等变压线的分析................................................... 错误！未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附录A （资料性附录）
A.1 陆地测站地面天气报告电码（GD-01 Ⅲ）
➢ A.1.1 电码型式
➢ SYNOP ➢ 0段 AAXX YYGG1/(SMG) (SiG) ➢ 1段 IIiii iRiXhVV Nddff 1snTTT 2snTdTdTd
3P0P0P0P0 4PPPP 5appp 6RRR1 ➢ 7wwW1W2 8NhCLCMCH 9GGgg ➢ 3段 333×× 0P24P24T24T24 1snTxTxTx
A.2.1电码型式
➢ B部 ➢ 第1段 PPBB YYGGa4 IIiii ➢ 第4段 8tnu1u2u3 ddfff ddfff ddfff ➢ …… …… …… …… ➢ 8tnu1u2u3 ddfff ddfff ddfff
A.2.1电码型式
➢ C部 ➢ 第1段 PPCC YYGGa4 IIiii ➢ 第2段 55nPP ddfff ddfff ddfff ➢ …… …… …… …… ➢ 55nPP ddfff ddfff ddfff ➢ 第3段
➢ II 气象站的区号。 ➢ iii 气象站的站号。 ➢ iR 是否编报了降水量组（6RRR1）的指示码。 ➢ iX 是否编报了现在天气和过去天气(7wwW1W2)
的指示码。 ➢ h 最低的云的底部高度。 ➢ VV 有效能见度。 ➢ N 总云量。
A.1.2代码含义
➢ dd 风向，以10°为单位，00表示静风。 ➢ ff 风速，单位为“m/s”。 ➢ 1 指示码，表示其后为气温资料。 ➢ sn 温度的正负号，0表示温度为正值，1表示温度为负值。 ➢ TTT 气温，以0.1℃为单位。 ➢ 2 指示码，表示其后为露点温度资料。 ➢ sn 温度的正负号，0表示温度为正值，1表示温度为负值。 ➢ TdTdTd 露点温度，以0.1℃为单位。 ➢ 3 指示码，表示其后为本站气压资料。 ➢ P0P0P0P0 本站气压，以0.1百帕为单位。
降水量。
A.1.2代码含义
➢ 7 指示码，表示表示其后为现在天气现象和过去天气现象 资料。
➢ ww 现在天气现象，是指观测时பைடு நூலகம்（或）观测前一小时内 出现的天气现象。
➢ W1W2 过去天气现象，在02、08、14、20时天气报中是 指过去六小时内、在05、11、17、23时天气报告中是指 过去三小时内出现的天气现象。
（种）： ➢ 指示码，表示其后为≥17.0米/秒（或风力8级）的极大瞬间风速。 ➢ fxfx 极大瞬间风速，单位为“m/s”。 ➢ 指示码，表示其后为风向资料。 ➢ dd 风向， 以10°为单位。 ➢ 919指示码，表示过去6小时内观测到龙卷或尘卷风 ➢ MwDa 海龙卷、陆龙卷或尘卷风及其所在方位。 ➢ 925指示码，表示其后为积雪情况。 ➢ SS 积雪深度，以厘米为单位。 ➢ 934指示码，表示其后为雨凇冻结情况。 ➢ RR 电线结冰直径。 ➢ 939指示组，表示其后为冰雹资料。 ➢ nn 最大冰雹的最大直径，以毫米为单位。
A.1.2代码含义
➢ 3 指示码，表示其后为地面最低温度资料。 ➢ sn 温度的正负号。 ➢ TgTgTg 地面最低温度，单位为0.1℃。 ➢ 7 指示码，表示其后为日总降水量资料。 ➢ R24R24R24R24 日总降水量，单位为0.1
mm。
A.1.2代码含义
➢ 9 指示码 ➢ SpSpspsp 重要天气现象，属于符合重要天气现象规定的有以下6组
A.1.2代码含义
➢ 4 指示码，表示其后为海平面气压资料。 ➢ PPPP 海平面气压，以0.1百帕为单位。 ➢ 5 指示码，表示其后为过去3小时本站气压的变化
倾向和变量资料。 ➢ a 过去三小时本站气压的变化倾向。 ➢ ppp 过去三小时本站气压的变量，以0.1百帕为单
位，其正负号由a表示。 ➢ 6 指示码，表示其后为降水量资料。 ➢ RRR 降水量。 ➢ 1 指示码，表示本组中的RRR为过去六小时内的
➢ 8 指示码，表示其后为云的资料。 ➢ Nh CL云的总量；没有CL云时，为CM云的量。 ➢ CL 低云状。 ➢ CM 中云状。 ➢ CH 高云状。
A.1.2代码含义
➢ 9 指示码，表示其后为所用资料的实际观测时间。 ➢ GGgg 实际观测时间（世界时，24小时制）,单位为小时和分钟。 ➢ 333×× 3段的指示码。 ➢ 0 指示码，表示其后为测站24小时变压、变温资料。 ➢ P24P24 24小时本站气压变量，单位为百帕。 ➢ T24T24 24小时本站气温变量，单位为“℃”。 ➢ 1 指示码，表示其后为过去24小时内的最高气温资料。 ➢ sn温度的正负号。 ➢ TxTxTx 过去24小时内的最高气温，单位为0.1℃。 ➢ 3snTgTgTg 7R24R24R24R24 9SpSpspsp ➢ 2 指示码，表示其后为过去24小时内的最低气温资料。 ➢ sn 温度的正负号。 ➢ TnTnTn 过去24小时内的最低气温，单位为0.1℃。
2snTnTnTn 3snTgTgTg 7R24R24R24R24 9SpSpspsp
A.1.2代码含义
➢ SYNOP是世界气象组织规定的国际通用的陆地测站地面 天气报告（以下简称天气报）电码名称。
➢ 电报具有下面的三段内容：0段表示电报类别时间等，1段 是供全球和国内交换用的基本资料段，3段是供区域和国 内交换用的补充资料段。
A.2高空风报告电码（GD-03 Ⅲ）
➢ A.2.1电码型式
➢ A部
➢ 第1段 PPAA YYGGa4 IIiii
➢ 第2段 55nPP ddfff ddfff ddfff
➢
…… …… …… ……
➢
55nPP ddfff ddfff ddfff
➢ 第3段
7HmHmHmHm dmdmfmfmfm 6HmHmHmHm dmdmfmfmfm 或 77999
➢ AAXX 陆地测站地面天气报告的识别字码。 ➢ YY 日期。 ➢ GG 观测正点时间（世界时）。 ➢ 1 风的指示码，表示风速用仪器实测，单位为“m/s”。 ➢ （SMG）、（SiG） 经邮电部门发报用的报类指示组。其
中，SM、Si为固定英文字母，G根据发报时次编码，整组 必须加括号。
A.1.2代码含义
