回弹试验

1试验的目的及意义

（1）了解回弹仪的基本构造、基本性能、工作原理和使用方法

（2）掌握回弹法检测混凝土强度的基本步骤和方法

（3）培养结构试验的动手能力和科学研究的分析能力

2试验的适用范围

适用于工程结构普通混凝土抗压强度的检测，?不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测。

3试验的仪器设备

数显式回弹仪

4执行技术标准

《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011）

5试验的操作步骤

每位同学各自选取一个测区，每测区面积约20×20cm2，每测区弹击16个点。

构件测区的选择应符合下列要求：

（1）对长度不小于3m的构件，其测区数不少于10个，对长度小于3m且高度低于0.6的构件，其测区数量可适当减少，但不应少于5个。本次试验选择了一块大型混凝土梁板作为试验体，大组成员每人测一个测区，共13个；

（2）相邻两测区的间距应控制在2m以内，测区离构件边缘的距离不宜大于0.5m；

（3）测区应选在使回弹仪处于水平方向，检测混凝土浇筑侧面。当不能满足这一要求时，方可选在使回弹仪处于非水平方向，检测混凝土浇筑侧面、表面或底面；

（4）测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应均匀分布。在构件的受力部位及薄弱部位必须布置测区，并应避开预埋件；

（5）检测面应为原状混凝土面，并应清洁、平整，不应有、疏松层、浮浆、油垢以及蜂窝、麻面，必面时可用砂轮清除疏松层和杂物，且不应有残留的粉末或碎屑；

（6）对于弹击时会产生颤动的薄壁、小型构件应设置支撑固定。结构或构件的测区应标有清晰的编号，必要时应在记录纸上描述。

6试验数据

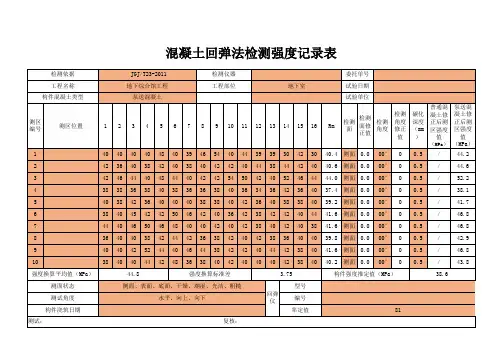

回弹法测试混凝土强度试验记录表组别：第六大组测试日期：2015年10月27日

回弹法测试混凝土强度试验成果表

组别：测试日期：2015年月日

7试验数据处理

（1）结构或构件混凝土强度的确定，从每个测位的16个回弹值中，分别剔除最大值、最小值，将余下的14个回弹值计算平均值，以R 表示。

构件强度平均值计算：

∑==n i c

i cu f f n m c

cu

1

,1=49.5MPa 式中：c cu

f m ——构件混凝土强度平均值（Mpa)，精确到0.1Mpa 。 c

i cu f ,——试样第i 测区混凝土强度值（Mpa ），精确到0.1Mpa 。

最终计算砂浆强度值为10.0Mpa 。 （2）强度标准差计算：

1

)()(2

2,--=

∑n m n f

S c cu

cu f c i

cu f =2.85Mpa

式中：

cu

f S ——结构或构件混凝土强度的标准差（Mpa ），精确到0.01Mpa 。

（3）强度推定方法：

本次试验为批量检测（大于10个），所以按下列公式计算构件混凝土强度推定值

c cu

c cu f f e cu S m f 645.1,-==44.8Mpa

备注：构件混凝土强度推定值是指相应于强度换算值总体分布中保证率不低于95%的强度值。 （4）平均碳化深度

每个测位的平均碳化深度，应取该测量值的算术平均值，以d 表示，精确至0.5mm 。

8试验成果分析及工程应用

（1）试验成果分析 回归方程式强度平均相对 误差δ：

100

1,11

,⨯-±=∑

=n

i c i

cu i

cu f n δ011

1.4100131060120519.32523510.02862f l o f c c c p kpa p kpa p kpa s cm s cm

s cm s s cm

cm s s -=

±

⨯⨯======+==+=11.0％<15.0％ 符合规范要求。

（2）回归方程强度相对标准差r e ：

100)1,(1112

,⨯--=∑=n i c

i cu r i cu f n e 10022.012

1⨯⨯==1.8％<18.0％ 符合规范要求。

9结果与建议

（1）用回弹法检测混凝土强度，是比较高效简便的方法。

（2）为了是结果更加准确，建议多做几组试验，以便获得更多的数据。 （3）在操作时要严格按照规程，以减少误差。
