轨道制动平板车与轨道搬运车的转弯半径计算方法

17.5米板车转弯半径计算方法

17.5米板车转弯半径计算方法一、引言17.5米板车是指车身长度为17.5米的货车，它在行驶过程中需要考虑到转弯时的安全问题。

而转弯半径的计算是非常关键的一环，它直接影响到车辆是否能够安全通过转弯路段。

掌握17.5米板车转弯半径的计算方法对于驾驶员来说至关重要。

本文将详细介绍17.5米板车转弯半径的计算方法，帮助驾驶员更好地掌握车辆的行驶安全。

二、17.5米板车转弯半径的定义转弯半径是指车辆在转弯时所划过的最小圆弧半径。

对于17.5米长的板车来说，其转弯半径计算是基于车身长度、转弯角度和车辆轴距等因素进行计算的。

三、17.5米板车转弯半径计算公式17.5米板车的转弯半径计算公式可以表示为：R = L / sin(Θ/2)其中，R为转弯半径，L为车身长度，Θ为转弯角度。

四、17.5米板车转弯半径计算方法详解1. 确定转弯角度在进行17.5米板车转弯半径计算时，首先需要确定转弯路段的具体角度。

转弯角度可以通过车载转弯指示灯、道路标志或者通过实际测量的方式来获取。

2. 确定车身长度17.5米板车的车身长度为已知数据，通常可以在车辆技术参数手册或者相关证件中获取到。

3. 计算转弯半径根据上述给出的转弯半径计算公式，将车身长度和转弯角度代入公式中进行计算，即可得到17.5米板车在当前转弯角度下的转弯半径。

五、17.5米板车转弯半径计算实例演示以具体的数字进行演示：假设17.5米板车在行驶过程中需要进行90度右转，根据已知数据可以得到车身长度为17.5米，转弯角度Θ为90度。

将这些数据代入转弯半径计算公式中进行计算，即可得到具体的转弯半径数值。

六、注意事项1. 在进行17.5米板车转弯半径计算时，需要确保所使用的数据准确无误，尤其是车身长度和转弯角度这两项关键数据。

2. 17.5米板车在转弯时，驾驶员需要根据计算得到的转弯半径谨慎行驶，确保车辆安全通过转弯路段。

3. 如果遇到特殊复杂的转弯路段，建议驾驶员提前做好转弯半径计算，并在行驶过程中注意周围的交通状况，确保安全行驶。

弯道半径正式值校验弯道加宽弯道外轨抬高的计算

弯道半径正矢值，弯道轨距加宽值及弯道外轨抬高值的计算1、弯道半径正矢值计算
钢轨打弯后半径要用正矢测量校正。

计算公式为：f=L²/8R
式中 f——曲线正矢，mm
L——弦长
R——曲线半径
如曲线半径为20m，用1m弦量，
则f= 1000²/8×20000 =6.25 mm
2、弯道轨距加宽值计算
弯道轨距应使用内轨向内侧加宽，公式为：
S=q max + b²/2R
式中：S——曲线轨距，mm
q max——机车车轮最大轮缘距，mm
b——机车车轮轴距，mm
R——曲线半径，mm
如：一曲线半径为20000mm，
车轮轴距为1100mm，
机车车轮最大轮缘距为585mm，
求曲线轨距S。

S= q max + b²/2R
=585+1100²/2×20000
=615.25mm
3、曲线外轨抬高值计算
为克服车辆在曲线上行驶产生的离心力，采用曲线外轨抬高的方法，公式为：
△h=100 V²Sp/R
式中：△h——外轨抬高值，mm
V ——最大行车速度，m/s Sp——曲线加宽后的轨距，m
R——曲线半径，m
如：一曲线半径为20m，允许最大车速为2m/s，
弯道轨距为0.61m，求外轨抬高值△h
△h=100 V²Sp/R
=100×2²×0.61/20
=12.2mm
牌板样式：
弯道半径正矢值，弯道轨距加宽值及弯道外轨抬高值的计算
1、弯道半径正矢值计算
2、弯道轨距加宽值计算
3、曲线外轨抬高值计算。

车辆转弯半径表及计算方法【可编辑范本】

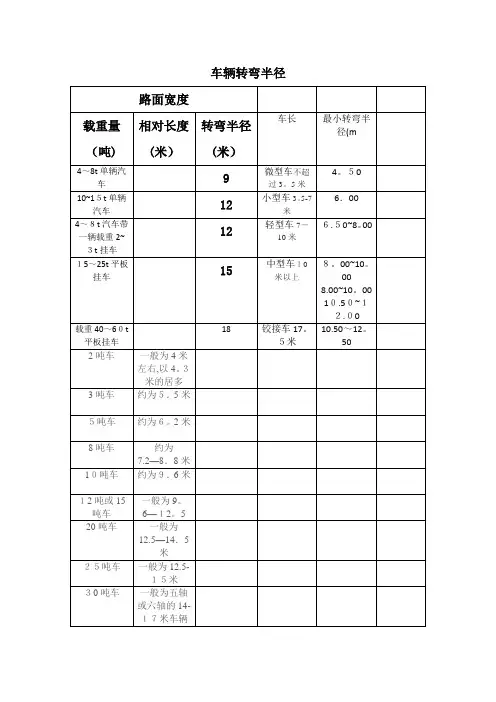

车辆转弯半径些特种车辆的转弯半径为1６~２0m。

汽车的转弯半径决定汽车的机动性能。

汽车的转弯半径在原地方向盘最大转角转弯后形成的半径,一般国家针对不同车型有法规要求。

比如大型货车的转弯直径不大于2４米,即半径１２米。

转弯半径以外轮转弯半径计算,因此，理论上汽车原地调头的最小路面宽度是转弯半径的两倍以上。

补充1:最简单的算法,把你的汽车横在路上,只要路面宽度大于你的车长稍微多一点就能调过头来。

知道了最小的转弯半径还要考虑你的车身长度啊！10．1。

7 机动车出入口距城市道路交叉口、桥隧坡道起止线应大于50米。

10．１.8 居住区道路红线转弯半径不得小于6米，工业区不小于9米,有消防功能的道路，最小转弯半径为1２米．大型消防车转弯半径需要12.0米,转弯半径指的是车辆的前轮外侧，道路内缘圆弧半径均比转弯半径小，精确计算为：r２＝（r12-l2)1／２-（（b+ｈ）/2）+y，但一般粗略的计算可以近似为:道路内缘圆弧半径＝转弯半径-车宽-安全距离。

(消防车宽2.5m,安全距离0。

25m）所以大型消防车道内缘圆弧半径取9。

0米左右是安全的.汽车库规范2.0．2 汽车最小转弯半径(Miniｍumｔuｒn rａdｉus ｏf car）汽车回转时汽车的前轮外侧循圆曲线行走轨迹的半径。

建规6．0。

1０.1 普通消防车的转弯半径为９m,登高车的转弯半径为12m,一些特种车辆的转弯半径为１6～2０m。

所以,消防车道转弯半径=普通消防车的转弯半径９m－３ｍ（2.5+0.25)=6ｍ作图:Ｒ1—-汽车最小转弯半径;R0 —-环道外半径;R——汽车环行外半径；r2 -—环道内半径；Ｒ——汽车环行内半径；X——汽车环行时最外点至环道外边距离，宜等于或大于 250mｍ;Y——汽车环行时最内点至环道内边距离,宜等于或大于25０mm。

汽车环形坡道除纵向坡度应符合表4。

1．7规定外,还应于坡道横向设置超高,超高可按下列公式计算。

（4。

平板拖车最小转弯半径粗略绘图计算方法

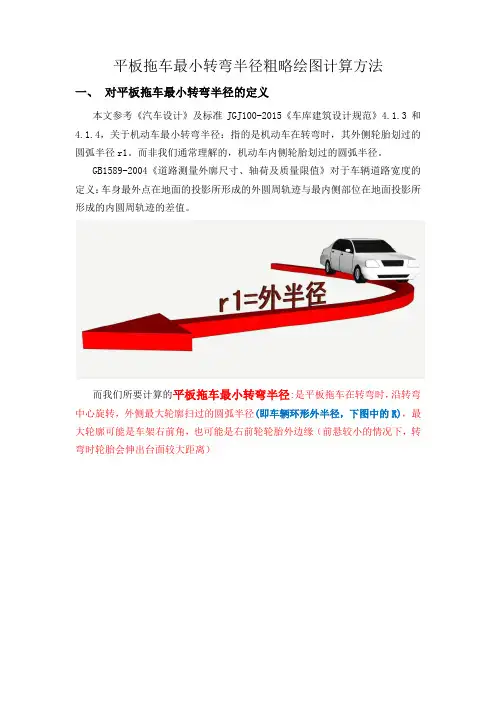

平板拖车最⼩转弯半径粗略绘图计算⽅法平板拖车最⼩转弯半径粗略绘图计算⽅法对平板拖车最⼩转弯半径的定义本⽂参考《汽车设计》及标准JGJ100-2015《车库建筑设计规范》4.1.3 和4.1.4 ，关于机动车最⼩转弯半径：指的是机动车在转弯时，其外侧轮胎划过的圆弧半径r1 。

⽽⾮我们通常理解的，机动车内侧轮胎划过的圆弧半径。

GB1589-2004《道路测量外廓尺⼨、轴荷及质量限值》对于车辆道路宽度的定义：车⾝最外点在地⾯的投影所形成的外圆周轨迹与最内侧部位在地⾯投影所形成的内圆周轨迹的差值。

⽽我们所要计算的平板拖车最⼩转弯半径:是平板拖车在转弯时，沿转弯中⼼旋转，外侧最⼤轮廓扫过的圆弧半径（即车辆环形外半径，下图中的R），最⼤轮廓可能是车架右前⾓，也可能是右前轮轮胎外边缘（前悬较⼩的情况下，转弯时轮胎会伸出台⾯较⼤距离）计算平板拖车（⽆牵引车状态）的最⼩转弯半径例：平板拖车载重20t ，台⾯尺⼨12000×2500mm，使⽤软件：AutoCAD说明，由于平板拖车回转⽀承可360 度旋转，在⽆动⼒状态下，回转桥向左（右）转⾓能够在0-90 °⾃由变化，因此计算平板拖车⾃⾝的最⼩转弯半径时理论上回转转⾓90°时最⼩，此时前后轮轴（组）中⼼线交于整车后悬中⼼位置A点, 即理论上整车将绕A点旋转，以A点为圆⼼画圆，将整车车⾝全部包裹在内（如果前悬较短则应该把回转桥转后轮胎边缘包括在内），此圆的半径即为最⼩转弯半径，建议按此⽅法计算的值的基础上在适当增加2%左右，所求值按照只⼊不舍取整，如测量值为R8781,则取R=8781*1.02=8956.62 ≈9000（mm）对万向轮推车来说，上述⽅法同样适⽤。

区别在其拖柄为固定结构于从后轮中⼼作图应包含拖柄头端⾯三、计算牵引车拖挂⼀台平板拖车的转弯半径根据汽车设计理论：当牵引车和挂车组成列车转弯时，为使所有车轮都作纯滚动，就必须使所有车轮的轴线都相交于⼀点（瞬时滚动中⼼）。

车辆转弯半径表及计算方式

车辆转弯半径些特种车辆的转弯半径为16～20m。

汽车的转弯半径决定汽车的机动性能。

汽车的转弯半径在原地址向盘最大转角转弯后形成的半径，一样国家针对不同车型有法规要求。

例如大型货车的转弯直径不大于24米，即半径12米。

转弯半径之外轮转弯半径计算，因此，理论上汽车原地调头的最小路面宽度是转弯半径的两倍以上。

补充1:最简单的算法，把你的汽车横在路上，只要路面宽度大于你的车长略微多一点就能够够调过头来。

明白了最小的转弯半径还要考虑你的车身长度啊！机动车出入口距城市道路穿插口、桥隧坡道起止线应大于50米。

居住区道路红线转弯半径不得小于6米，工业区不小于9米，有消防功能的道路，最小转弯半径为12米。

大型消防车转弯半径需要，转弯半径指的是车辆的前轮外侧，道路内缘圆弧半径均比转弯半径小，精准计算为：r2=(r12-l2)1/2-((b+h)/2)+y，但一样粗略的计算能够近似为：道路内缘圆弧半径＝转弯半径-车宽-平安距离。

(消防车宽，平安距离)因此大型消防车道内缘圆弧半径取左右是平安的。

汽车库标准2.0.2 汽车最小转弯半径(Minimumturn radius of car)汽车回转时汽车的前轮外侧循圆曲线行走轨迹的半径。

建规 .1 一般消防车的转弯半径为9m，登高车的转弯半径为12m，一些特种车辆的转弯半径为16～20m。

因此，消防车道转弯半径＝一般消防车的转弯半径9m－3m+＝6m作图：R1——汽车最小转弯半径；R0 ——环道外半径；R——汽车环行外半径；r2 ——环道内半径；R——汽车环行内半径；X——汽车环行时最外点至环道外边距离，宜等于或大于 250mm；Y——汽车环行时最内点至环道内边距离，宜等于或大于250mm。

汽车环形坡道除纵向坡度应符合表规定外，还应于坡道横向设置超高，超高可按以下公式计算。

〔〕式中Ｖ——设计车速，Km/h；Ｒ——环道平曲线半径〔取到坡道中心线半径〕；μ——横向力系数，宜为～；ic ——超高即横向坡度，宜为2%～6%。

平板拖车最小转弯半径粗略绘图计算方法

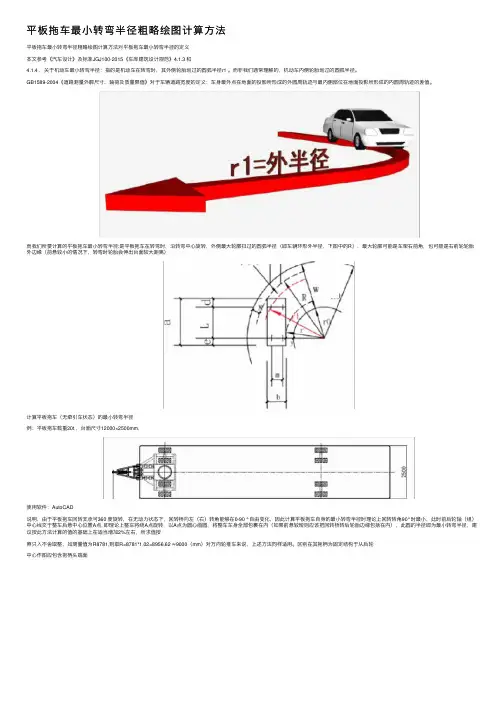

平板拖车最小转弯半径粗略绘图计算方法一、对平板拖车最小转弯半径的定义本文参考《汽车设计》及标准JGJ100-2015《车库建筑设计规范》4.1.3和4.1.4，关于机动车最小转弯半径：指的是机动车在转弯时，其外侧轮胎划过的圆弧半径r1。

而非我们通常理解的，机动车内侧轮胎划过的圆弧半径。

GB1589-2004《道路测量外廓尺寸、轴荷及质量限值》对于车辆道路宽度的定义：车身最外点在地面的投影所形成的外圆周轨迹与最内侧部位在地面投影所形成的内圆周轨迹的差值。

而我们所要计算的平板拖车最小转弯半径:是平板拖车在转弯时，沿转弯中心旋转，外侧最大轮廓扫过的圆弧半径(即车辆环形外半径，下图中的R)，最大轮廓可能是车架右前角，也可能是右前轮轮胎外边缘（前悬较小的情况下，转弯时轮胎会伸出台面较大距离）二、计算平板拖车（无牵引车状态）的最小转弯半径例：平板拖车载重20t，台面尺寸12000×2500mm，使用软件：AutoCAD说明，由于平板拖车回转支承可360度旋转，在无动力状态下，回转桥向左（右）转角能够在0-90°自由变化，因此计算平板拖车自身的最小转弯半径时理论上回转转角90°时最小，此时前后轮轴（组）中心线交于整车后悬中心位置A点,即理论上整车将绕A点旋转，以A点为圆心画圆，将整车车身全部包裹在内（如果前悬较短则应该把回转桥转后轮胎边缘包括在内），此圆的半径即为最小转弯半径，建议按此方法计算的值的基础上在适当增加2%左右，所求值按照只入不舍取整，如测量值为R8781,则取R=8781*1.02=8956.62≈9000（mm）对万向轮推车来说，上述方法同样适用。

区别在其拖柄为固定结构于从后轮中心作图应包含拖柄头端面三、计算牵引车拖挂一台平板拖车的转弯半径根据汽车设计理论：当牵引车和挂车组成列车转弯时，为使所有车轮都作纯滚动，就必须使所有车轮的轴线都相交于一点（瞬时滚动中心）。

理想的拖车组在运行过程中，应使所有车轮做纯滚动，不得存在车轮受扭转、偏移、挤压的状态。

车辆转弯半径表及计算方法

些特种车辆的转弯半径为16～20m。

汽车的转弯半径决定汽车的机动性能。

汽车的转弯半径在原地方向盘最大转角转弯后形成的半径，一般国家针对不同车型有法规要求。

比如大型货车的转弯直径不大于24米，即半径12米。

转弯半径以外轮转弯半径计算，因此，理论上汽车原地调头的最小路面宽度是转弯半径的两倍以上。

补充1:最简单的算法，把你的汽车横在路上，只要路面宽度大于你的车长稍微多一点就能调过头来。

知道了最小的转弯半径还要考虑你的车身长度啊！10.1.7 机动车出入口距城市道路交叉口、桥隧坡道起止线应大于50米。

10.1.8 居住区道路红线转弯半径不得小于6米，工业区不小于9米，有消防功能的道路，最小转弯半径为12米。

大型消防车转弯半径需要12.0米，转弯半径指的是车辆的前轮外侧，道路缘圆弧半径均比转弯半径小，精确计算为：r2=(r12-l2)1/2-((b+h)/2)+y，但一般粗略的计算可以近似为：道路缘圆弧半径＝转弯半径-车宽-安全距离。

(消防车宽2.5m，安全距离0.25m)所以大型消防车道缘圆弧半径取9.0米左右是安全的。

汽车库规2.0.2 汽车最小转弯半径(Minimumturn radius of car)汽车回转时汽车的前轮外侧循圆曲线行走轨迹的半径。

建规6.0.10 .1 普通消防车的转弯半径为9m，登高车的转弯半径为12m，一些特种车辆的转弯半径为16～20m。

所以，消防车道转弯半径＝普通消防车的转弯半径9m－3m(2.5+0.25)＝6m作图：R1——汽车最小转弯半径；R0 ——环道外半径；R——汽车环行外半径；r2 ——环道半径；R——汽车环行半径；X——汽车环行时最外点至环道外边距离，宜等于或大于 250mm；Y——汽车环行时最点至环道边距离，宜等于或大于250mm。

汽车环形坡道除纵向坡度应符合表4.1.7规定外，还应于坡道横向设置超高，超高可按以下公式计算。

（4.1.11）式中Ｖ——设计车速，Km/h；Ｒ——环道平曲线半径（取到坡道中心线半径）；μ——横向力系数，宜为0.1～0.15；ic ——超高即横向坡度，宜为2%～6%。

车辆转弯半径表及计算方法

车辆转弯半径【1】弯半径还要考虑你的车身长度啊！10.1.7 机动车出入口距城市道路交叉口、桥隧坡道起止线应大于50米。

10.1.8 居住区道路红线转弯半径不得小于6米，工业区不小于9米，有消防功能的道路，最小转弯半径为12米。

大型消防车转弯半径需要12.0米，转弯半径指的是车辆的前轮外侧，道路内缘圆弧半径均比转弯半径小，精确计算为：r2=(r12-l2)1/2-((b+h)/2)+y，但一般粗略的计算可以近似为：道路内缘圆弧半径＝转弯半径-车宽-安全距离。

(消防车宽2.5m，安全距离0.25m)所以大型消防车道内缘圆弧半径取9.0米左右是安全的。

汽车库规范2.0.2 汽车最小转弯半径(Minimumturn radius of car)汽车回转时汽车的前轮外侧循圆曲线行走轨迹的半径。

建规6.0.10 .1 普通消防车的转弯半径为9m，登高车的转弯半径为12m，一些特种车辆的转弯半径为16～20m。

所以，消防车道转弯半径＝普通消防车的转弯半径9m－3m(2.5+0.25)＝6m作图：R1——汽车最小转弯半径；R0 ——环道外半径；R——汽车环行外半径；r2 ——环道内半径；R——汽车环行内半径；X——汽车环行时最外点至环道外边距离，宜等于或大于 250mm；Y——汽车环行时最内点至环道内边距离，宜等于或大于250mm。

汽车环形坡道除纵向坡度应符合表4.1.7规定外，还应于坡道横向设置超高，超高可按下列公式计算。

（4.1.11）式中Ｖ——设计车速，Km/h；Ｒ——环道平曲线半径（取到坡道中心线半径）；μ——横向力系数，宜为0.1～0.15；ic ——超高即横向坡度，宜为2%～6%。

当坡道横向内、外两侧如无墙时，应设护栏和道牙，单行道的道牙宽度不应小于0.3m。

双行道中宜设宽度不应小于0.6m的道牙，道牙的高度不应小于0.15m。

车辆转弯半径表及计算方法

些特种车辆的转弯半径为16～20m。

汽车的转弯半径决定汽车的机动性能。

汽车的转弯半径在原地方向盘最大转角转弯后形成的半径，一般国家针对不同车型有法规要求。

比如大型货车的转弯直径不大于24米，即半径12米。

转弯半径以外轮转弯半径计算，因此，理论上汽车原地调头的最小路面宽度是转弯半径的两倍以上。

补充1:最简单的算法，把你的汽车横在路上，只要路面宽度大于你的车长稍微多一点就能调过头来。

知道了最小的转弯半径还要考虑你的车身长度啊！10.1.7 机动车出入口距城市道路交叉口、桥隧坡道起止线应大于50米。

10.1.8 居住区道路红线转弯半径不得小于6米，工业区不小于9米，有消防功能的道路，最小转弯半径为12米。

大型消防车转弯半径需要12.0米，转弯半径指的是车辆的前轮外侧，道路内缘圆弧半径均比转弯半径小，精确计算为：r2=(r12-l2)1/2-((b+h)/2)+y，但一般粗略的计算可以近似为：道路内缘圆弧半径＝转弯半径-车宽-安全距离。

(消防车宽2.5m，安全距离0.25m)所以大型消防车道内缘圆弧半径取9.0米左右是安全的。

汽车库规范2.0.2 汽车最小转弯半径(Minimumturn radius of car)汽车回转时汽车的前轮外侧循圆曲线行走轨迹的半径。

建规6.0.10 .1 普通消防车的转弯半径为9m，登高车的转弯半径为12m，一些特种车辆的转弯半径为16～20m。

所以，消防车道转弯半径＝普通消防车的转弯半径9m－3m(2.5+0.25)＝6m作图：R1——汽车最小转弯半径；R0 ——环道外半径；R——汽车环行外半径；r2 ——环道内半径；R——汽车环行内半径；X——汽车环行时最外点至环道外边距离，宜等于或大于 250mm；Y——汽车环行时最内点至环道内边距离，宜等于或大于250mm。

汽车环形坡道除纵向坡度应符合表4.1.7规定外，还应于坡道横向设置超高，超高可按下列公式计算。

（4.1.11）式中Ｖ——设计车速，Km/h；Ｒ——环道平曲线半径（取到坡道中心线半径）；μ——横向力系数，宜为0.1～0.15；ic ——超高即横向坡度，宜为2%～6%。

电动导轨车和物流搬运平车转弯半径

电动导轨车和物流搬运平车转弯半径由于生产车间或厂房地区的限制，在一些厂房的产品搬运路线不是常规的直线型，出现了一些弧形、矩形和s型等非直线型路线，但是运输路线比较单一，吨位比较大，如果从生产成本方面考虑，拐弯轨道车是最优选择。

电动导轨车可分为无轨胶轮电动平车和轨道电动平车，无轨胶轮电动平车行走方向灵活，可随意转弯。

拐弯式电动平车是在轨道电动平车基础上增加了一套回转支承转向机构，从而使电动平车转向灵活，能适应弯轨上行驶，可减少车轮同钢轨的碰轨、轧轨现象，能有效的延长车轮及钢轨的使用寿命。

物流搬运平车与车相比，有轨车的价位较低，另一方面，与国标钢轨配套使用，有轨车的承载能力更好，越来越受到更多用户的喜爱和青睐，比如高铁施工运料车是一种特殊专用车辆。

物流搬运平车不同的吨位和轨距转弯半径各不同，如：16吨以下762mm轨距最小转弯半径15m；1435mm轨距最小转弯半径20m；25吨以上1435mm轨距最小转弯半径30m；供电方式为KPD低压轨道供电式或KPX蓄电池电动平车。

电动导轨车实现边走边转弯，同时可根据具体转弯半径和现场情况，进行量身设计和订做，但最小转弯半径为15M，并且目前通过我公司工程师的设计以及研制，如果是90°转弯，可配备旋转电动转盘，与电动平车配套使用满足一系列垂直转弯要求。

平板车转弯半径和车轮直径大小、轨距、轮距，车体宽度、高度、速度、载重量等多种因素有关。

一般是车轮直径小、速度低、载重量小，容易平板车转弯半径小。

反之，平板车转弯半径大。

平板车转弯半径和路况有着直接的关联，因为转弯内外侧的车轮运行轨迹不同，特别是在有凸凹不平的路面上（坡度）的弯道上，运行要特别注意，有倾翻的可能，加强监控，合理运行，不要求之转弯半径过小，出现安全事故。

另外，对转弯平板车制造时，刚度会比直行的平板车稍微大些。

转弯轨道宽度计算

半挂列车转弯直径计算上海浦东一汽青岛专用汽车厂2008-5-16目录一、使用6×4牵引车时的最小转弯直径 (1)拖挂三轴（后轴为随动转向轴）半挂车时的计算结果 (2)二、使用6×2牵引车时的最小转弯直径 (2)拖挂三轴（后轴为随动转向轴）半挂车时的计算结果 (3)三、使用4×2牵引车时的最小转弯直径 (3)拖挂三轴（后轴为随动转向轴）半挂车时的计算结果 (3)R——转向轮外轮中心轮迹的最小转弯半径；其中，minL——半挂车轴距；L1——牵引车轴距；b——前置距；K——半挂车轮距；K1——牵引车前轮距；K2——汽车列车转弯中心至挂车内轮中心的距离；b——前置距；θ——转向轮外轮转角；A1——最大通道宽度一、使用6×4牵引车（CA4257P2K2T1EA80）时的最小转弯半径已知此牵引车列车的相关参数为：1）半挂车轴距L＝8750+1300+1300mm2）牵引车轴距L1＝3150+1350mm3）前置距b＝560mm4）半挂车轮距K＝1840mm3）牵引车前轮距K1＝2020mm4）前外轮最大转向角θmax =40°拖挂三轴（后轴为随动转向轴）半挂车时的计算结果R=L/sinθ可得：根据公式min最小转弯半径(前外轮中心处)为：Rmin＝11.659 (m)前外轮临界角：θ_ljmax= 18 (度)二、使用6×2牵引车（CA4206P1K2T3EA80）时的最小转弯半径已知此牵引车列车的相关参数为：1）半挂车轴距L＝8750+1300+1300mm2）牵引车轴距L1＝1700+2450mm3）前置距b＝500mm4）半挂车轮距K＝1840mm3）牵引车前轮距K1＝1942mm4）前外轮最大转向角θmax =40°拖挂三轴（后轴为随动转向轴）半挂车时的计算结果R=L/sinθ可得：根据公式min最小转弯半径(前外轮中心处)为：Rmin＝11.91 (m)前外轮临界角：θ_ljmax= 15.46 (度)三、使用4×2牵引车（CA4180P2K2A80）时的最小转弯半径已知此牵引车列车的相关参数为：1）半挂车轴距L＝8750+1300+1300mm2）牵引车轴距L1＝3500mm3）前置距b＝560mm4）半挂车轮距K＝1840mm3）牵引车前轮距K1＝2020mm4）前外轮最大转向角θmax =40°拖挂三轴（后轴为随动转向轴）半挂车时的计算结果R=L/sinθ可得：根据公式min最小转弯半径(前外轮中心处)为：Rmin＝12.86 (m)前外轮临界角：θ_ljmax= 15.7(度)最大通道宽度的计算结果已知此牵引车列车的相关参数为：1）半挂车轴距L＝8750+1300+1300mm2）牵引车轴距L1＝3500mm3）前置距b＝560mm4）半挂车轮距K＝1840mm5）牵引车前轮距K1＝2020mm6）前外轮最大转向角θmax =40°7）牵引车后悬L3＝1046mm8）牵引车车身长度L2＝6039mm9）牵引车宽度B＝2490mm计算可得：R1 = 13.57m——完——。

17.5米平板车转弯半径的算法

17.5米平板车转弯半径的算法一、引言平板车是指一种没有围栏和顶棚的货车，主要用于运输货物和重型设备。

由于其特殊的车身结构和尺寸，平板车在转弯时具有一定的难度，特别是在狭窄的道路上或者复杂的交通情况下。

了解17.5米平板车转弯半径的算法对于平板车司机和相关人员至关重要。

二、17.5米平板车转弯半径的重要性17.5米平板车转弯半径的算法在实际驾驶和道路规划中具有重要意义。

正确计算和预估平板车的转弯半径可以帮助驾驶员更好地掌握车辆的操控和安全行驶；在道路设计和规划中，合理的转弯半径可以更好地保证交通安全和减少交通拥堵。

三、17.5米平板车转弯半径的计算方法为了准确计算17.5米平板车的转弯半径，我们需要考虑到车辆的轴距、转向角度、道路宽度等因素。

下面介绍一种常用的计算方法：1. 考虑车辆轴距我们需要测量平板车的轴距，即车前轮中心到车后轮中心的距离。

假设平板车的轴距为L（单位：米）。

2. 考虑转向角度在计算转弯半径时，我们还需要考虑车辆的转向角度，即车辆在转弯时前轮的偏转角度。

假设车辆的转向角度为θ（单位：弧度）。

3. 计算转弯半径根据上述两个参数，我们可以使用以下简化的公式来计算17.5米平板车的转弯半径R（单位：米）：R = L / sin(θ)其中，sin代表正弦函数，θ为转向角度，L为车辆轴距。

四、17.5米平板车转弯半径的影响因素了解17.5米平板车转弯半径的计算方法之后，我们需要进一步关注影响转弯半径的因素，从而更好地应用算法并加强对车辆行驶安全的控制。

1. 道路宽度道路宽度是影响平板车转弯半径的重要因素之一。

通常情况下，道路越宽，平板车的转弯半径越大；反之，如果道路较窄，则平板车的转弯半径则受到限制。

2. 车速车速也会对平板车转弯半径产生影响。

在高速行驶时，平板车的惯性和动力会影响其转弯半径的计算；在实际行驶中，需要根据车辆的速度和路况来调整转弯半径。

3. 转弯角度不同的转弯角度会导致平板车的转弯半径发生变化。

各型车辆弯道轨迹参数测算

各型车辆弯道轨迹参数测算1、各型货车弯道轨迹参数测算公式图.1.东风天龙四轴车转弯轨迹图1.1不计车辆前悬长度，仅以车辆的转向轴距L轴，车辆宽度h，转弯半径R时计算：后轴外轮转弯轨迹半径：后轴内轮转弯轨迹半径：R内=Ｒ后−h弯道处的宽度： H=Ｒ−R内弯道最大宽度处外弧线的1/2弦长：1.2计入车辆前悬长度L前（一般为至），车辆的转向轴距L轴，车辆宽度h，转弯半径R时计算：后轴外轮转弯轨迹半径：后轴内轮转弯轨迹半径：R内=Ｒ后−h前悬转弯轨迹半径：前悬转弯轨迹处的宽度：H前=Ｒ前−R内前悬转弯轨迹最大宽度处外弧线的1/2弦长：图.2.徐工QY50K吊车转弯轨迹图2、半挂列车弯道轨迹参数测算公式图.3.半挂列车弯道轨迹图2.1不计牵引车前悬长度，仅以牵引车的转向轴距L轴，半挂车的转弯轴距L挂轴，牵引车鞍座销孔相对于中、后轴中心前移距离L 销（可按至计算），半挂车宽度h，转弯半径R时计算：牵引车后轴外轮转弯轨迹半径：牵引车后轴内轮转弯轨迹半径：R内=Ｒ后−h牵引车弯道处的宽度： H牵=Ｒ−R内牵引销转弯轨迹半径：半挂车内轮转弯轨迹半径：半挂列车弯道处的宽度： H列=R−R挂内半挂列车弯道最大宽度处外弧线的1/2弦长：2.2计入牵引车前悬长度L前（一般为至），仅以牵引车的转向轴距L轴，半挂车的转弯轴距L挂轴，牵引车鞍座销孔相对于中、后轴中心前移距离L销（可按至计算），半挂车宽度h，转弯半径R时计算：前悬转弯轨迹半径：前悬转弯轨迹处的宽度：H列前=R前−R挂内前悬转弯轨迹最大宽度处外弧线的1/2弦长：3、特殊路段中的车辆通过性应满足表中的限度参数值表。

计量单位：m说明：1、应按有效路面测量以上参数值。

2、以上参数是按车辆外廓宽度和转弯轴距测算：（1）东风天龙三轴车的货箱宽度值为：；东风天龙三轴车的转弯轴距为：。

（2）东风天龙四轴车的货箱宽度值为：；东风天龙四轴车的转弯轴距为：。

（3）徐工QY50K的宽度值为：；徐工QY50K的转弯轴距为：。

车辆转弯半径表及计算方法

车辆转弯半径些特种车辆的转弯半径为16～20m。

汽车的转弯半径决定汽车的机动性能。

汽车的转弯半径在原地方向盘最大转角转弯后形成的半径，一般国家针对分歧车型有法规要求。

比方大型货车的转弯直径不大于24米，即半径12米。

转弯半径以外轮转弯半径计算，因此，理论上汽车原地调头的最小路面宽度是转弯半径的两倍以上。

弥补1:最简单的算法，把你的汽车横在路上，只要路面宽度大于你的车长稍微多一点就能调过头来。

知道了最小的转弯半径还要考虑你的车身长度啊！10.1.7 机动车出入口距城市道路交叉口、桥隧坡道起止线应大于50米。

10.1.8 居住区道路红线转弯半径不得小于6米，工业区不小于9米，有消防功能的道路，最小转弯半径为12米。

大型消防车转弯半径需要12.0米，转弯半径指的是车辆的前轮外侧，道路内缘圆弧半径均比转弯半径小，精确计算为：r2=(r12-l2)1/2-((b+h)/2)+y，但一般粗略的计算可以近似为：道路内缘圆弧半径＝转弯半径-车宽-平安距离。

(消防车宽2.5m，平安距离0.25m)所以大型消防车道内缘圆弧半径取9.0米左右是平安的。

汽车库规范2.0.2 汽车最小转弯半径(Minimumturn radius of car)汽车回转时汽车的前轮外侧循圆曲线行走轨迹的半径。

建规6.0.10 .1 普通消防车的转弯半径为9m，登高车的转弯半径为12m，一些特种车辆的转弯半径为16～20m。

所以，消防车道转弯半径＝普通消防车的转弯半径9m－3m(2.5+0.25)＝6m作图：R1——汽车最小转弯半径；R0 ——环道外半径；R——汽车环行外半径；r2 ——环道内半径；R——汽车环行内半径；X——汽车环行时最外点至环道外边距离，宜等于或大于250mm；Y——汽车环行时最内点至环道内边距离，宜等于或大于250mm。

汽车环形坡道除纵向坡度应符合表4.1.7规定外，还应于坡道横向设置超高，超高可按下列公式计算。

（4.1.11）式中Ｖ——设计车速，Km/h；Ｒ——环道平曲线半径（取到坡道中心线半径）；μ——横向力系数，宜为0.1～0.15；ic ——超高即横向坡度，宜为2%～6%。

平板拖车最小转弯半径粗略绘图计算方法

平板拖车最小转弯半径粗略绘图计算方法对平板拖车最小转弯半径的定义本文参考《汽车设计》及标准JGJ100-2015《车库建筑设计规范》4.1.3 和4.1.4 ，关于机动车最小转弯半径：指的是机动车在转弯时，其外侧轮胎划过的圆弧半径r1 。

而非我们通常理解的，机动车内侧轮胎划过的圆弧半径。

GB1589-2004《道路测量外廓尺寸、轴荷及质量限值》对于车辆道路宽度的定义：车身最外点在地面的投影所形成的外圆周轨迹与最内侧部位在地面投影所形成的内圆周轨迹的差值。

而我们所要计算的平板拖车最小转弯半径:是平板拖车在转弯时，沿转弯中心旋转，外侧最大轮廓扫过的圆弧半径（即车辆环形外半径，下图中的R），最大轮廓可能是车架右前角，也可能是右前轮轮胎外边缘（前悬较小的情况下，转弯时轮胎会伸出台面较大距离）计算平板拖车（无牵引车状态）的最小转弯半径例：平板拖车载重20t ，台面尺寸12000×2500mm，使用软件：AutoCAD说明，由于平板拖车回转支承可360 度旋转，在无动力状态下，回转桥向左（右）转角能够在0-90 °自由变化，因此计算平板拖车自身的最小转弯半径时理论上回转转角90°时最小，此时前后轮轴（组）中心线交于整车后悬中心位置A点, 即理论上整车将绕A点旋转，以A点为圆心画圆，将整车车身全部包裹在内（如果前悬较短则应该把回转桥转后轮胎边缘包括在内），此圆的半径即为最小转弯半径，建议按此方法计算的值的基础上在适当增加2%左右，所求值按照只入不舍取整，如测量值为R8781,则取R=8781*1.02=8956.62 ≈9000（mm）对万向轮推车来说，上述方法同样适用。

区别在其拖柄为固定结构于从后轮中心作图应包含拖柄头端面三、计算牵引车拖挂一台平板拖车的转弯半径根据汽车设计理论：当牵引车和挂车组成列车转弯时，为使所有车轮都作纯滚动，就必须使所有车轮的轴线都相交于一点（瞬时滚动中心）。

车辆转弯半径表及计算方法

车辆转弯半径8吨车约为7.2-8.8米10吨车约为9.6米12吨或15吨车一般为9.6-12.520吨车一般为12.5-14.5 米25吨车一般为12.5-15 米30吨车一般为五轴或六轴的14-17米车辆些特种车辆的转弯半径为16〜20m汽车的转弯半径决定汽车的机动性能。

汽车的转弯半径在原地方向盘最大转角转弯后形成的半径，一般国家针对不同车型有法规要求。

比如大型货车的转弯直径不大于24米，即半径12米。

转弯半径以外轮转弯半径计算，因此，理论上汽车原地调头的最小路面宽度是转弯半径的两倍以上。

补充1:最简单的算法，把你的汽车横在路上，只要路面宽度大于你的车长稍微多一点就能调过头来。

知道了最小的转弯半径还要考虑你的车身长度啊！10.1.7机动车出入口距城市道路交叉口、桥隧坡道起止线应大于50米10.1.8 居住区道路红线转弯半径不得小于6 米，工业区不小于9 米，有消防功能的道路，最小转弯半径为12 米。

大型消防车转弯半径需要12.0 米，转弯半径指的是车辆的前轮外侧，道路内缘圆弧半径均比转弯半径小，精确计算为：r2=(r12-l2)1/2-((b+h)/2)+y ，但一般粗略的计算可以近似为：道路内缘圆弧半径二转弯半径-车宽-安全距离。

(消防车宽2.5m,安全距离0.25m) 所以大型消防车道内缘圆弧半径取9.0 米左右是安全的。

汽车库规范2.0.2 汽车最小转弯半径(Minimumturn radius of car)汽车回转时汽车的前轮外侧循圆曲线行走轨迹的半径。

建规.1普通消防车的转弯半径为9m登高车的转弯半径为12m 一些特种车辆的转弯半径为16〜20m所以，消防车道转弯半径=普通消防车的转弯半径9m- 3m(2.5+0.25) = 6m作图：R1——汽车最小转弯半径; R0 ――环道外半径； R ――汽车环行外半径； r2 环道内半径；(4. L10-1) 4 1.10-2)/j=ya+dy¥(7=RP4 1.10-3) (1 L H图4.1. J0汽车坏這平面陨车悅按r4—IN 悬尺、hK 车窒阳 l 后悬尺4)R――汽车环行内半径；X――汽车环行时最外点至环道外边距离，宜等于或大于250mm丫一一汽车环行时最内点至环道内边距离，宜等于或大于250mm汽车环形坡道除纵向坡度应符合表 4.1.7规定外，还应于坡道横向设置超高，超高可按下列公式计算。
