PCB结构振动特性的实验研究
pcb板 振动测试标准
PCB板振动测试标准引言在电子设备制造过程中，PCB板（Printed Circuit Board，印制电路板）的振动测试是一个重要的环节。
振动测试旨在评估PCB板在使用过程中的可靠性和稳定性，以保证其能够正常工作并长时间服役。
本文将探讨PCB板振动测试的标准和相关内容。
PCB板振动测试的重要性振动是指物体在固定点周围作往复运动的现象。
在实际应用中，许多电子设备都会受到外部环境的振动影响，如机械振动、音波振动等。
这些振动可能会对PCB板的连接可靠性、电子元件的性能和结构的稳定性带来潜在影响。
因此，振动测试是必要的，以评估PCB板的可靠性，预测其在实际使用中的寿命。
PCB板振动测试标准的意义1.标准化：制定统一的振动测试标准可以确保测试结果的一致性和可比性，方便不同厂家和实验室之间的比较和交流。
2.产品优化：通过振动测试可以发现PCB板在特定振动条件下的弱点和不足，从而改进产品设计和制造工艺，提高产品质量和可靠性。
3.技术创新：振动测试标准的制定促进了相关技术的发展与创新，为电子设备制造行业提供了技术支持和参考。
4.保证安全性：振动测试标准的制定可帮助制造商降低产品故障率，确保其在正常使用过程中不会产生危险。
PCB板振动测试标准的内容和要求1. 振动测试方法振动测试一般采用模拟实际使用条件下的振动环境，可以通过机械振动台或电磁振动台进行。
振动测试方法应包括测试设备的选择与设置、振动频率和振动幅度的确定等内容。
1.1 测试设备选择与设置选择合适的振动测试设备是保证测试结果准确可靠的前提。
测试设备的选择应根据被测PCB板的尺寸、重量和测试要求等因素进行。
同时，测试设备的设置要符合标准要求，包括台面平整度、振动台支撑方式和振动方式等。
1.2 振动频率和振动幅度确定振动频率和振动幅度是振动测试中的重要参数，应根据PCB板的应用场景和使用条件进行确定。
常用的振动频率范围为5 Hz至2000 Hz，振动幅度一般用加速度（m/s^2）或位移（mm）表示。
薄板结构振动声辐射特性分析及优化
第１８卷第４期２０２０年８月福建工程学院学报ＪｏｕｒｎａｌｏｆＦｕｊｉａｎＵｎｉｖｅｒｓｉｔｙｏｆＴｅｃｈｎｏｌｏｇｙＶｏｌ.１８Ｎｏ.４Ａｕｇ.２０２０ｄｏｉ:１０.３９６９/ｊ.ｉｓｓｎ.１６７２－４３４８.２０２０.０４.０１３薄板结构振动声辐射特性分析及优化刘成武ꎬ郭小斌(福建工程学院机械与汽车工程学院ꎬ福建福州３５０１１８)摘要:利用有限元法与边界元法结合对薄板进行振动声辐射特性分析ꎬ研究了薄板结构在简谐力作用下表面声压分布状况ꎬ分析了不同边界条件㊁材料以及加筋形式等因素对薄板结构振动声辐射特性的影响ꎬ并对简支矩形薄板厚度进行了优化ꎮ研究表明ꎬ边界约束的增加会导致薄板刚度变大ꎬ进而导致薄板辐射声功率与辐射效率随之改变ꎻ不同材料对结构的辐射声功率均有影响ꎬ而对辐射效率影响很小ꎻ加筋对薄板声辐射特性影响显著ꎬ十字型加筋形式减震降噪效果最好ꎻ对薄板厚度进行优化ꎬ优化后薄板辐射声功率级下降了４.２９ｄＢꎮ关键词:薄板ꎻ振动声辐射ꎻ辐射声功率ꎻ辐射效率中图分类号:ＴＢ５３２文献标志码:Ａ㊀㊀㊀㊀㊀文章编号:１６７２－４３４８(２０２０)０４－０３７５－０６ＡｎａｌｙｓｉｓａｎｄｏｐｔｉｍｉｚａｔｉｏｎｏｆｖｉｂｒａｔｉｏｎａｃｏｕｓｔｉｃｒａｄｉａｔｉｏｎｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｔｈｉｎｐｌａｔｅｓｔｒｕｃｔｕｒｅＬＩＵＣｈｅｎｇｗｕꎬＧＵＯＸｉａｏｂｉｎ(ＳｃｈｏｏｌｏｆＭｅｃｈａｎｉｃａｌａｎｄＡｕｔｏｍｏｔｉｖｅＥｎｇｉｎｅｅｒｉｎｇꎬＦｕｊｉａｎＵｎｉｖｅｒｓｉｔｙｏｆＴｅｃｈｎｏｌｏｇｙꎬＦｕｚｈｏｕ３５０１１８ꎬＣｈｉｎａ)Ａｂｓｔｒａｃｔ:Ｆｉｎｉｔｅｅｌｅｍｅｎｔｍｅｔｈｏｄｃｏｍｂｉｎｅｄｗｉｔｈｔｈｅｂｏｕｎｄａｒｙｅｌｅｍｅｎｔｍｅｔｈｏｄｗａｓｅｍｐｌｏｙｅｄｔｏａｎａｌｙｚｅｔｈｅｖｉ￣ｂｒａｔｉｏｎａｎｄａｃｏｕｓｔｉｃｒａｄｉａｔｉｏｎｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｔｈｅｔｈｉｎｐｌａｔｅ.Ｔｈｅｄｉｓｔｒｉｂｕｔｉｏｎｏｆａｃｏｕｓｔｉｃｐｒｅｓｓｕｒｅｏｎｔｈｅｓｕｒ￣ｆａｃｅｏｆａｔｈｉｎｐｌａｔｅｓｔｒｕｃｔｕｒｅｓｕｂｊｅｃｔｅｄｔｏｈａｒｍｏｎｉｃｆｏｒｃｅｗａｓｓｔｕｄｉｅｄ.Ｔｈｅｉｎｆｌｕｅｎｃｅｏｆｓｕｃｈｆａｃｔｏｒｓａｓｄｉｆｆｅｒｅｎｔｂｏｕｎｄａｒｙｃｏｎｄｉｔｉｏｎｓꎬｍａｔｅｒｉａｌｓａｎｄｓｔｉｆｆｅｎｅｄｔｙｐｅｓｏｎｔｈｅｖｉｂｒａｔｉｏｎａｃｏｕｓｔｉｃｒａｄｉａｔｉｏｎｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｔｈｉｎｐｌａｔｅｓｔｒｕｃｔｕｒｅｗａｓａｎａｌｙｚｅｄꎬａｎｄｔｈｅｔｈｉｃｋｎｅｓｓｏｆｔｈｅｓｉｍｐｌｙ￣ｓｕｐｐｏｒｔｅｄｒｅｃｔａｎｇｕｌａｒｐｌａｔｅｗａｓｏｐｔｉｍｉｚｅｄ.Ｒｅ￣ｓｕｌｔｓｓｈｏｗｔｈａｔｔｈｅｓｔｉｆｆｎｅｓｓｏｆｔｈｅｔｈｉｎｐｌａｔｅｉｎｃｒｅａｓｅｓｗｉｔｈａｎｉｎｃｒｅａｓｉｎｇｂｏｕｎｄａｒｙｃｏｎｓｔｒａｉｎｔꎬｗｈｉｃｈｆｕｒｔｈｅｒａｆ￣ｆｅｃｔｓｔｈｅｒａｄｉａｔｉｏｎｐｏｗｅｒａｎｄｒａｄｉａｔｉｏｎｅｆｆｉｃｉｅｎｃｙａｃｃｏｒｄｉｎｇｌｙ.Ｄｉｆｆｅｒｅｎｔｍａｔｅｒｉａｌｓｃａｎａｆｆｅｃｔｔｈｅｒａｄｉａｔｉｏｎｓｏｕｎｄｐｏｗｅｒｏｆｔｈｅｓｔｒｕｃｔｕｒｅꎻｈｏｗｅｖｅｒꎬｔｈｅｙｈａｖｅｌｉｔｔｌｅｉｎｆｌｕｅｎｃｅｏｎｔｈｅｒａｄｉａｔｉｏｎｅｆｆｉｃｉｅｎｃｙ.Ｔｈｅｓｔｉｆｆｅｎｉｎｇｈａｓａｓｉｇ￣ｎｉｆｉｃａｎｔｅｆｆｅｃｔｏｎｔｈｅａｃｏｕｓｔｉｃｒａｄｉａｔｉｏｎｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｔｈｅｔｈｉｎｐｌａｔｅꎬａｎｄｔｈｅｃｒｏｓｓ￣ｓｔｉｆｆｅｎｅｄｐｌａｔｅｓｈａｖｅｂｅｅｎｐｒｏｖｅｎｔｏｂｅｔｈｅｂｅｓｔｓｈｏｃｋａｎｄｎｏｉｓｅａｂｓｏｒｂｅｒｓ.Ａｆｔｅｒｔｈｅｏｐｔｉｍｉｚａｔｉｏｎｏｆｔｈｅｔｈｉｃｋｎｅｓｓｏｆｔｈｅｐｌａｔｅꎬｔｈｅｌｅｖｅｌｏｆｔｈｅｒａｄｉａｔｅｄｓｏｕｎｄｐｏｗｅｒｉｓｄｅｃｒｅａｓｅｄｂｙ４.２９ｄＢ.Ｋｅｙｗｏｒｄｓ:ｔｈｉｎｐｌａｔｅｓꎻｖｉｂｒａｔｉｏｎａｃｏｕｓｔｉｃｒａｄｉａｔｉｏｎꎻａｃｏｕｓｔｉｃｒａｄｉａｔｉｏｎｐｏｗｅｒꎻｒａｄｉａｔｉｏｎｅｆｆｉｃｉｅｎｃｙ㊀㊀在实际工程应用中ꎬ板类件由于其结构简单㊁适用性强被广泛使用ꎮ因此ꎬ研究板类件的振动声辐射特性对于结构的减振降噪有着重要意义ꎮ文献[１－３]对薄板声辐射理论进行了研究ꎬ为进一步对声辐射特性分析奠定了理论基础ꎮ张媛媛等[４－６]根据理论公式利用ＭＡＴＬＡＢ编程研究了作用力位置㊁尺寸参数等因素对薄板声辐射特性的影响ꎮ刘宝等[７]以混合势计算结构表面振速与声压ꎬ并以简支矩形板为例分析了板厚对声辐射参数的影响ꎬ但对其他边界条件情况没有分析ꎮ收稿日期:２０２０－０３－０４基金项目:福建省自然科学基金项目(２０１８Ｊ０１６２８)第一作者简介:刘成武(１９７５ )ꎬ男ꎬ安徽枞阳人ꎬ教授ꎬ博士ꎬ研究方向:车辆ＮＶＨ技术㊁结构多学科设计优化ꎮ福建工程学院学报第１８卷范鑫等[８]利用声学软件Ｖｉｒｔｕｒａｌ.ＬａｂＡｃｏｕｓｔｉｃａｌ对蜂窝层板进行声辐射特性仿真分析ꎬ并对面板厚度㊁壁长等设计变量对传声性能的影响进行了研究ꎮ上述文献完善了薄板振动声辐射的理论ꎬ并对声辐射特性进行了研究ꎬ但还不够全面充分ꎬ如:不同材料㊁边界条件㊁使用加强筋等情况未考虑ꎮ本文在上述文献的基础上ꎬ利用有限元法计算薄板的振动响应ꎬ结合边界元方法计算薄板声辐射特性ꎬ主要研究了不同边界条件㊁材料属性和薄板加筋㊁不同加筋形式情况下结构声辐射特性的变化规律并对矩形简支薄板在某一厚度进行了优化ꎬ为实际工程应用提供方法与理论指导ꎮ１㊀薄板振动有限元理论设薄板长为ａ㊁宽为ｂꎬ厚度为ｌꎬ横向振动位移为ωꎮ薄板横向振动平衡方程为:∂４ω∂ｘ４＋２∂４ω∂ｘ２∂ｙ２＋∂４ω∂ｙ４＝ｐ(ｘꎬｙ)Ｄ(１)式中Ｄ＝Ｅｈ３１２(１－μ２)为弯曲刚度矩阵ꎬＥ为材料的弹性模量ꎬμ为材料的泊松比ꎬｐ(ｘꎬｙ)为薄板自由振动时的惯性载荷ꎮｐ(ｘꎬｙ)可表示为:ｐ(ｘꎬｙ)＝－ρｔ∂２ω∂２ｔ(２)把式(２)带入式(１)使用分离变量法ꎬ可得薄板自由振动方程为ＤÑ４ω＋ρｈ∂２ω∂２ｔ＝０(３)式中ρ为材料的密度ꎬÑ４为微分算子ꎮÑ４＝∂２∂２ｘ＋∂２∂２ｙæèçöø÷２(４)对于四边简支矩形薄板由于其结构简单固有频率精确解析解为ω＝π２Ｄρｈｍ２ａ２＋ｎ２ｂ２æèçöø÷(５)２㊀薄板声辐射理论假设薄板位于刚性障板上ꎬ薄板障板尺寸远大于薄板ꎬ设薄板的表面积为Ｓꎬ传播介质为空气ꎬ当薄板在圆频率ω下振动ꎬ该板薄板表面声压为:Ｐ(Ｌꎬω)＝ｊｋρ０ｃ２π∬Ｖ(Ｑꎬω)ｅ－ｉｋｒｒｄＳ(Ｑ)(６)式中ꎬｊ为虚数单位ꎬρ０为空气密度ꎬｃ为空气声速ꎬｋ＝ω/ｃ为波数ꎬＶ(Ｑꎬω)为薄板表面法向振速ꎬＬ为场点ꎬＱ为源点ꎬｒ为两点距离ꎮ假设薄板表面是由无限多个面单元组成ꎬ经单元离散后ꎬ结构表面辐射阻抗Ｒ可以表示为Ｒｍｎ＝ｋ２(ΔＳ)２ρｃ４π(７)已知薄板表面辐射阻抗ꎬ薄板总的辐射声功率为[９]:Ｗ＝ＮＨＲＮ(８)式中Ｒ为辐射阻抗矩阵ꎬＮ为薄板各小面积单元上法向振速组成的Ｍ阶列向量ꎮ根据辐射效率公式ꎬ可知薄板声辐射效率为σｍｎ＝Ｗｍｎρｃａｂ‹ｖ２›(９)式中<ｖ２>为均方根振速ꎮ３㊀数值仿真设一矩形薄板长㊁宽分别为１.０ｍ和０.８ｍꎬ材料为钢材ꎬ弹性模量为Ｅ＝２１１ＧＰａꎬ泊松比为０.３ꎬ密度为７８３０ｋｇ/ｍ３ꎮ３.１㊀薄板的自由振动计算薄板边界条件设为四边简支ꎬ薄板厚度设为０.００３ｍꎬ运用ＭＡＴＬＡＢ对其精确解析式进行编程求其结果ꎬ与ＡＢＡＱＵＳ数值仿真结果进行对比ꎬ验证有限元仿真计算的准确性ꎮ计算结果如表１所示ꎮ表１㊀四边简支矩形薄板前８阶固有频率Ｔａｂ.１㊀Ｔｈｅｆｉｒｓｔｅｉｇｈｔｎａｔｕｒａｌｆｒｅｑｕｅｎｃｉｅｓｏｆｓｉｍｐｌｙ￣ｓｕｐｐｏｒｔｅｄｒｅｃｔａｎｇｕｌａｒｔｈｉｎｐｌａｔｅｓｗｉｔｈｆｏｕｒｅｄｇｅｓ阶数频率/ＨｚＭＡＴＬＡＢＡＢＡＱＵＳ１１８.９３１８.９８２４１.１５４１.２４３５３.７４５３.８６４７５.９２７６.０６５７８.４２７８.５９６１１２.３２１１２.５６７１１３.１４１１３.２０８１３１.１０１３１.３５从表１可以看出ꎬ用ＭＡＴＬＡＢ编程与ＡＢＡＱＵＳ仿真计算所得固有频率结果基本一致ꎮ通过结果对比ꎬ证明使用ＡＢＡＱＵＳ进行薄板结构振动分析６７３第４期刘成武ꎬ等:薄板结构振动声辐射特性分析及优化完全可靠㊁准确ꎮ３.２㊀薄板的声辐射特性分析假设薄板的传播介质为空气ꎬ密度为１.２２５ｋｇ/ｍ３ꎬ声音传播速度为３４０ｍ/ｓꎬ板厚为６ｍｍꎬ约束条件为四边简支ꎮ采用基于模态的稳态动态分析计算薄板在简谐作用力下的薄板表面振动速度ꎬ再联合Ｖｉｒｔｕｒａｌ.Ｌａｂ计算薄板辐射声功率㊁辐射声效率以及表面声压分布等薄板声学特性指标ꎬ前４阶薄板结构表面声压如图１所示ꎮ图１㊀矩形薄板前４阶表面声压分布Ｆｉｇ.１㊀Ｓｕｒｆａｃｅｄｉｓｔｒｉｂｕｔｉｏｎｏｆｔｈｅｓｏｕｎｄｐｒｅｓｓｕｒｅｏｆｔｈｅｆｉｒｓｔｆｏｕｒｏｒｄｅｒｓｏｆｔｈｅｒｅｃｔａｎｇｕｌａｒｔｈｉｎｐｌａｔｅ从图１可以看出ꎬ四边简支矩形薄板表面声压分布与结构振型图形状相似ꎬ这也说明了薄板在振动幅值峰值处声辐射最大ꎬ两者具有一致性ꎬ在考虑薄板减振降噪时也应考虑薄板的声辐射特点ꎬ在振动峰值处应特别注意ꎮ３.３㊀边界条件对薄板声辐射特性影响在实际工程中ꎬ不同边界条件会被应用在各种结构ꎮ四边简支㊁四边固支两种边界条件薄板前四阶固有频率如表２ꎮ结构辐射的声功率级和声辐射效率分别如图２㊁图３所示ꎮ表２㊀不同边界条件前４阶固有频率对比Ｔａｂ.２㊀Ｃｏｍｐａｒｉｓｏｎｏｆｔｈｅｆｉｒｓｔｆｏｕｒｎａｔｕｒａｌｆｒｅｑｕｅｎｃｉｅｓｏｆｄｉｆｆｅｒｅｎｔｂｏｕｎｄａｒｙｃｏｎｄｉｔｉｏｎｓ阶数频率/Ｈｚ四边固支四边简支１７０３８２１２３８２３１６１１０８４２１０１５２图２㊀不同边界条件下薄板辐射声功率级Ｆｉｇ.２㊀Ｒａｄｉａｔｉｏｎｓｏｕｎｄｐｏｗｅｒｌｅｖｅｌｏｆｔｈｉｎｐｌａｔｅｓｕｎｄｅｒｄｉｆｆｅｒｅｎｔｂｏｕｎｄａｒｙｃｏｎｄｉｔｉｏｎｓ㊀㊀根据图２可以看出ꎬ在外部条件一定情况下ꎬ四边简支薄板辐射的声功率级低于四边固支边界条件下声辐射功率级ꎮ主要原因是四边固支薄板约束的增加对薄板刚度的增大效果明显ꎬ即改变边界条件ꎬ相当于改变了结构的刚度ꎬ结构的辐射声功率随之受到影响ꎮ从图３可以看出ꎬ边界条件的不同ꎬ薄板辐射效率也明显不一样:在相同激励力条件下ꎬ由于四边固支薄板刚度增加ꎬ固有频率相应增加ꎬ四边固７７３福建工程学院学报第１８卷支辐射效率相比四边简支向右偏移ꎬ但整体趋势是四边固支薄板辐射效率高于四边简支辐射效率ꎮ图３㊀不同边界条件薄板声辐射效率Ｆｉｇ.３㊀Ａｃｏｕｓｔｉｃｒａｄｉａｔｉｏｎｅｆｆｉｃｉｅｎｃｙｏｆｔｈｉｎｐｌａｔｅｓｕｎｄｅｒｄｉｆｆｅｒｅｎｔｂｏｕｎｄａｒｙｃｏｎｄｉｔｉｏｎｓ３.４㊀不同材料对薄板振动声辐射的影响在实际工程应用中ꎬ钢与铝是应用最广泛的两种材料ꎬ对这两种材料探究在相同尺寸㊁外部激励相同条件下振动与声辐射特性具有重要实际意义ꎮ两种材料的基本参数如表３所示ꎮ表３㊀铝板与钢板基本参数Ｔａｂ.３㊀Ｂａｓｉｃｐａｒａｍｅｔｅｒｓｏｆａｌｕｍｉｎｕｍｐｌａｔｅｓａｎｄｓｔｅｅｌｐｌａｔｅｓ材料长/ｍ宽/ｍ高/ｍｍ弹性模量/ＧＰａ密度/(ｋｇ ｍ－３)泊松比钢板１.００.８６.０２１１７８３００.３０铝板１.００.８６.０７０２７０００.３３为了保证结果的可参考性ꎬ两种材料薄板均采用四边简支边界条件ꎬ外部激励力幅值均为５００Ｎꎬ频率范围设为２０~６００Ｈｚꎬ力作用点坐标为(０.２２ｍꎬ０.２８ｍ)ꎮ利用ＬＭＳＶｉｒｔｕｒａｌ.Ｌａｂ对两种材料薄板进行声学分析ꎬ获得的两种不同材料的辐射声功率级和辐射效率如图４㊁图５所示ꎮ由图４可以看出ꎬ针对铝和钢两种材料ꎬ在结构尺寸参数㊁边界条件㊁激励位置和大小相同情况下ꎬ在２０~６００Ｈｚ频率范围内铝板辐射声功率大于钢板辐射声功率ꎮ同时ꎬ在薄板固有频率处会出现一个辐射声功率的峰值ꎮ由此得出ꎬ不同材料所辐射的声功率差别很大ꎬ在实际工程应用中要考虑材料对设备声学性能的影响ꎮ图４㊀钢板和铝板的辐射声功率级Ｆｉｇ.４㊀Ｒａｄｉａｔｉｏｎｓｏｕｎｄｐｏｗｅｒｌｅｖｅｌｓｏｆｓｔｅｅｌｐｌａｔｅｓａｎｄａｌｕｍｉｎｕｍｐｌａｔｅｓ图５㊀铝板和钢板辐射效率Ｆｉｇ.５㊀Ｒａｄｉａｔｉｏｎｅｆｆｉｃｉｅｎｃｙｏｆａｌｕｍｉｎｕｍｐｌａｔｅｓａｎｄｓｔｅｅｌｐｌａｔｅｓ图５表明ꎬ在一定条件下ꎬ钢板㊁铝板两种材料效率在２０~６００Ｈｚ频率段声辐射效率曲线几乎完全重合ꎮ说明矩形薄板结构的声辐射效率与结构材料没有关系ꎬ即结构噪声的辐射效率与材料本身属性无关ꎬ而对结构辐射的声功率有明显影响ꎮ４㊀加筋对薄板声辐射特性的影响以基板为参考对象ꎬ探讨加筋对薄板声学特性的影响ꎮ边界条件相同均为四边简支ꎬ激励力为１００Ｎꎬ作用在部件中心位置ꎮ利用ＡＢＡＱＵＳ对基板与单道加筋板进行谐响应分析ꎬ分别提取两者表面振动速度ꎬ导入ＬＭＳＶｉｒｔｕｒａｌ.Ｌａｂ中进行声学分析ꎬ声学求解范围为１０~６００Ｈｚꎬ步长为窄频５Ｈｚꎮ得到两者辐射声功率级与辐射效率的对比结果如图６所示ꎮ由图６可以看出ꎬ加筋对减低薄板声功率有８７３第４期刘成武ꎬ等:薄板结构振动声辐射特性分析及优化图６㊀基板与加筋板辐射声功率级与声辐射效率Ｆｉｇ.６㊀Ｒａｄｉａｎｔｓｏｕｎｄｐｏｗｅｒｌｅｖｅｌｓａｎｄｒａｄｉａｎｔｅｆｆｉｃｉｅｎｃｙｏｆｂａｓｅｐｌａｔｅａｎｄｓｔｉｆｆｅｎｅｄｐｌａｔｅ显著效果ꎬ从２００Ｈｚ以后加筋板辐射声功率就低于基板ꎬ且在同一频率处最大相差１０ｄＢꎮ随着频率的升高ꎬ加筋板的峰值随之向右移动ꎮ在声辐射效率方面ꎬ加筋板辐射效率高于基板ꎬ且相应峰值相差很大ꎮ５㊀不同加筋形式对薄板声辐射特性的影响㊀㊀为了探讨筋条布置形式对板结构声辐射的影响ꎬ拟通过对板结构分别添加沿长度方向的 二字型 加筋板ꎬ 十字型 加筋板ꎬ Ｘ字型 加筋板来对板结构的声辐射特性进行研究ꎮ不同加筋形式对薄板结构表面辐射声功率和辐射效率的影响如图７所示ꎮ由图可知ꎬ不同加筋形式筋板的声功率级的变化趋势基本一致ꎮ但从整个频率范围来看十字型加筋板辐射声功率级较低ꎬ相比其他两种加筋形式声功率级比较稳定ꎮ从辐射声效率图中可以发现在第一个峰值处十字型加筋板最高ꎬＸ字型次之ꎬ二字型最低ꎮ且Ｘ字型加筋形式有两个显著波峰ꎬ随着频率增加三种加筋形式声辐射效率均有上升趋势ꎮ图７㊀不同加筋形式辐射声功率级与辐射声效率Ｆｉｇ.７㊀Ｒａｄｉａｔｉｎｇｓｏｕｎｄｐｏｗｅｒｌｅｖｅｌｓａｎｄｒａｄｉａｔｉｎｇｓｏｕｎｄｅｆｆｉｃｉｅｎｃｙｏｆｄｉｆｆｅｒｅｎｔｓｔｉｆｆｅｎｅｄｆｏｒｍｓ６㊀薄板声辐射特性优化矩形薄板为例ꎬ薄板长㊁宽分别为１.０ｍ和０.８ｍꎬ厚度为０.００６ｍꎬ约束条件为四边简支ꎬ材料的弹性模量Ｅ＝２１１ＧＰａꎬ泊松比为０.３ꎬ密度为７８３０ｋｇ/ｍ３ꎮ以薄板厚度为设计参数ꎬ薄板第一阶固有频率为约束条件ꎬ声功率级最小为优化目标ꎮ薄板厚度在５~７ｍｍ内以间隔０.２ｍｍ分别对其进行声辐射分析ꎬ各种板厚声功率级如图８所示ꎮ由３.３节可知ꎬ四边简支薄板第一阶固有频率为３８Ｈｚꎮ在３８Ｈｚ处薄板辐射声功率级如表４所示ꎮ９７３福建工程学院学报第１８卷图８㊀不同板厚声功率级Ｆｉｇ.８㊀Ｓｏｕｎｄｐｏｗｅｒｌｅｖｅｌｓｏｆｄｉｆｆｅｒｅｎｔｐｌａｔｅｔｈｉｃｋｎｅｓｓｅｓ表４㊀一阶固有频率处薄板辐射声功率级Ｔａｂ.４㊀Ｒａｄｉａｔｉｎｇｓｏｕｎｄｐｏｗｅｒｌｅｖｅｌｓｏｆｔｈｅｔｈｉｎｐｌａｔｅａｔｔｈｅｆｉｒｓｔｎａｔｕｒａｌｆｒｅｑｕｅｎｃｙ板厚/ｍｍ声功率级/ｄＢ５.２１３８.６２５.４１３８.６５５.６１３２.７８５.８１４２.６８６.０１３２.１０６.２１３６.７４６.４１２７.８１６.６１３３.２３６.８１３６.５７㊀㊀由图８可以看出ꎬ随着薄板厚度的增加ꎬ薄板辐射声功率级曲线逐渐向右移动ꎬ但曲线趋势基本相同ꎮ由表４可以看出ꎬ当板的厚度选取为６.４ｍｍ时ꎬ在一阶固有频率处薄板辐射声功率级最小ꎬ相比初始薄板厚度６.０ｍｍꎬ辐射声功率级下降了４.２９ｄＢꎮ７㊀结论１)四边固支薄板与四边简支薄板相比ꎬ增加边界条件约束ꎬ相当于增大了结构刚度ꎬ造成结构辐射声功率级变大ꎬ辐射能量升高ꎮ材料属性的改变对结构辐射声功率级有很大影响ꎬ对辐射效率影响可以忽略不计ꎮ２)加筋对薄板声辐射功率及声辐射效率有显著影响ꎬ加筋能降低薄板辐射声功率ꎬ而声辐射效率高于未加筋薄板ꎮ通过对比３种不同加筋形式薄板ꎬ十字加筋板的减震降噪效果优于Ｘ字型和二字型加筋板ꎮ３)通过对薄板厚度进行优化ꎬ薄板辐射声功率级从１３２.１ｄＢ下降到１２７.８１ｄＢꎬ下降了４.２９ｄＢꎬ优化效果显著ꎮ参考文献:[１]任惠娟ꎬ盛美萍.矩形薄板的模态声辐射效率[Ｊ].机械科学与技术ꎬ２０１０ꎬ２９(１０):１３９７－１４００.[２]刘宝ꎬ王德石ꎬ朱拥勇.障板对于平板声辐射特性的影响分析[Ｊ].噪声与振动控制ꎬ２０１８ꎬ３８(３):２６－３０ꎬ４１. [３]高宏林ꎬ黎胜ꎬ孟春霞.改进的半空间频率均方声压法计算结构频带振动声辐射[Ｊ].声学学报ꎬ２０１９ꎬ４４(１):１０６－１１５. [４]张媛媛ꎬ沈火明.基于Ｍａｔｌａｂ板的振动响应与声辐射研究[Ｊ].重庆理工大学学报(自然科学版)ꎬ２０１４ꎬ２８(８):３４－３８. [５]王宇星ꎬ沈火明.薄板声辐射特性的数值模拟与分析[Ｊ].应用数学和力学ꎬ２０１４ꎬ３５(Ｓ１):２３６－２４０. [６]赵峰.矩形板声振特性研究[Ｄ].大连:大连理工大学ꎬ２０１８.[７]刘宝ꎬ王德石ꎬ周奇郑.板厚对无障薄板声辐射特性影响的分析[Ｊ].声学学报ꎬ２０１７ꎬ４２(５):５９３－６００. [８]范鑫ꎬ崔洪宇ꎬ洪明.基于Ｖｉｒｔｕａｌ.ＬａｂＡｃｏｕｓｔｉｃｓ的蜂窝夹层板结构传声特性分析[Ｊ].噪声与振动控制ꎬ２０１７ꎬ３７(４):３４－３９ꎬ６８.[９]李双ꎬ陈克安.基于振动模态和声辐射模态的结构声辐射分析[Ｃ]ʊ中国声学学会２００６年全国声学学术会议论文集.厦门ꎬ２００６:３０５－３０６.(责任编辑:方素华)０８３。
PCB结构振动特性的实验研究
PCB结构振动特性的实验研究摘要：选用带有BGA封装的PCB结构，进行0~1000Hz内的的动态振动测试，确定结构的固有频率；将实验结果和有限元模拟相结合，采用反演分析方法求解了PCB板的弹性模量，并通过实验和模拟的验证了计算结果。
关键词：PCB结构，BGA，振动特性，固有频率引言近年来，随着电子工业得到了迅猛发展，与之密切相关的电子封装业的重要性越来越突出，各种先进的封装技术不断涌现。
球栅阵列BGA（Ball Grid Array）封装技术是近年来国内外迅速发展起来的一种新型封装技术，它采用一种全新的设计思维方式，有效消除了精细间距器件中由于引线而引起的共平面、翘曲的问题，成为20世纪发展最快、应用最广的封装技术之一[1,2]。
早在二十世纪六、七十年代，IBM和Bell实验室进行了大量疲劳实验，研究表明电子工业中焊点失效，焊点低周热疲劳一直成为国内外学者的主要研究对象[3]。
但是当电子设备处于严重的振动、冲击环境中时，电子设备的可靠性将受到很大的影响，动态载荷与热载荷相互作用，大大降低封装结构的可靠性。
近年来，随着封装结构在动载荷（振动、冲击等）下的可靠性问题日益突出，中外不少学者进行了相应的研究。
Intel公司的Wong S W等[4]提出了通过测试PBGA 基板的应变来推断焊点应力应变的方法，证明了在振动条件下焊点与基板的应变的线性关系，并给出了实验方法。
Pang H L等[5]对倒装芯片在固有频率处施加不同量级的正弦激励，给出了振动特性的测试方法。
Chen Y S等[6]用有限元模拟和振动测试相结合的方法，得出了较好的结果。
Wang等[7]对封装结构振动载荷下的失效问题进行了实验研究，采用多种方法观测了焊点中振动裂纹的萌生、扩展及失效的过程，分析了焊点高周疲劳的原因。
这些研究都为焊点振动条件下的使用提供了有力的支持。
但由于实际使用中的PCB结构都不尽相同，这些研究都具有一定的特定性。
本文选用带有BGA结构的PCB主控板，对其进行了0-1000Hz范围内的振动动态实验，测得该结构的固有频率；与有限元模拟相结合，采用反演分析确定了PCB板的弹性模量，并通过配重试件的振动实验和模拟分析验证了结果的可靠性。
振动模式研究实验报告(3篇)
第1篇一、实验目的本次实验旨在研究不同材料的振动模式，通过实验验证理论计算结果，了解不同材料振动特性的差异，为材料的应用研究提供理论依据。
二、实验原理振动模式是指材料在受到外力作用时，各部分相对位移的分布规律。
振动模式的研究对于理解材料的动态特性具有重要意义。
本实验采用共振法研究不同材料的振动模式，通过测量材料的固有频率、振幅等参数，分析其振动特性。
三、实验仪器与材料1. 仪器：振动测试仪、电脑、信号发生器、数据采集卡、频谱分析仪、万能试验机等。
2. 材料：钢、铝、塑料、橡胶等不同材料。
四、实验方法1. 将待测材料固定在振动台上，确保材料与振动台紧密接触。
2. 采用共振法，逐步增加振动台振动频率，直至材料发生共振。
3. 记录共振时的振动频率和振幅，通过频谱分析仪分析振动模式。
4. 改变材料形状、尺寸等参数，重复实验，比较不同参数对振动模式的影响。
5. 对比不同材料的振动特性，分析材料振动模式差异的原因。
五、实验结果与分析1. 钢材料振动模式实验结果表明，钢材料在共振频率为100Hz时发生共振，振幅为5mm。
通过频谱分析仪分析，发现钢材料存在多个振动模式，主要表现为弯曲、扭转和纵向振动。
2. 铝材料振动模式铝材料在共振频率为200Hz时发生共振，振幅为3mm。
频谱分析显示，铝材料振动模式与钢材料相似，但振幅和频率有所不同。
3. 塑料材料振动模式塑料材料在共振频率为300Hz时发生共振，振幅为1mm。
频谱分析表明，塑料材料振动模式以弯曲和纵向振动为主，扭转振动较弱。
4. 橡胶材料振动模式橡胶材料在共振频率为400Hz时发生共振，振幅为2mm。
频谱分析显示，橡胶材料振动模式以纵向振动为主，弯曲和扭转振动较弱。
六、实验结论1. 不同材料的振动模式存在差异，主要表现为振动频率、振幅和振动模式的分布。
2. 材料的形状、尺寸等参数对振动模式有显著影响。
3. 钢、铝、塑料和橡胶等不同材料的振动特性可用于指导材料的选择和应用。
薄板振动特性的实验研究
毕业设计（论文）任务书摘要随着科技水平的发展，随着振动理论以及结构学的发展，越来越多的结构，开始使用薄板，薄板，即为厚度小于长度方向的1/6。
由于薄板，重量轻，体积小，节省材料。
在一定程度上，尤其是对以工业生产，可以降低成本。
但是，由于薄板的厚度比较薄，在实际情况中的振动，尤其是长期的振动条件下，损坏可能会较严重。
为了解决薄板的耐震寿命，以及了解在振动环境中，薄板结构的振动特点，做了实验研究。
首先，薄板的理论研究，已经趋于成熟。
无论是从基本的薄板的振动理论，还是发展到今天的各种薄板振动精确解的求解方法。
所以，对于理论的学习，是做薄板振动实验的基础。
从理论的角度，了解了薄板结构在边界条件下的振动特点，包括振动阻尼、频率以及振型函数的特点。
其次，是对于实验仪器的选择。
包括，激振方式的选择，传感器的选择，以及后续处理实验设备的选择和选择的注意事项。
再次，在实验模拟条件下，进行薄板的振动研究。
通过力锤进行敲击，通过传感器采集信号，以及后续的处理系统，得到薄板振动的振型函数、振动频率、以及直观的了解薄板结构在试验状态下的振动特点，分析了自由振动条件下和强迫振动条件下，薄板结构的振动特点，而且还分析了，不同的试验条件下，不同的输入条件下得到不同的输出响应，以及各自的特点。
本文对薄板结构的振动特性做了实验研究。
重点探讨了，在不同的激振条件下，薄板结构所表现出来的振动特性。
即在三种不同情况下，包括单输入单输出（SISO）、单输入多输出（SIMO）和多输入多输出（MIMO）情况下，薄板结构表现出来的各自的振动特点，以及不同点。
从而验证了理论研究中，所得到的结果。
而且，还可以通过比较，确定在实际的情况中，根据不同的需要，使用不同的约束条件、可以避免减少对薄板结构的损害，延长耐振寿命。
关键词：薄板结构；振动特性；实验研究AbstractWith the development of scientific and technological level, with the development of the vibration theory and the structure of science, more and more of the structure, start using the thin plate, that is, the length of the direction of thickness of less than 1 / 6. As the thin, light weight, small size, material savings. To some extent, especially in industrial production, to reduce costs. However, due to the thickness of thin sheet metal, the vibration in the actual case, especially in long-term vibration conditions, the damage may be more serious. In order to solve the seismic plate life, and to understand the vibration environment, the vibration characteristics of thin plate and do experiments.Fristly，the thin plate theoryhas been maturing. Either from the basic theory of thin plate, or developed to a variety of thin plate solution of the exact solutions. Therefore, study of the theory is the basis for doing sheet metal vibration test. From a theoretical point of view, understanding of the thin structure in the vibration characteristics of the boundary conditions, including vibration damping, frequency and vibration mode function features.Secondly, the choice of the experimental apparatus. Include the choice of excitation methods, sensor selection, and subsequent processing laboratory equipment selection and choice of notes.Thirdly, the experiment simulated conditions, to the vibration of sheet metal. Carried out by hammer tapping, collecting signals through sensors, and follow-up treatment systems, are rectangular plate vibration mode function, vibration frequency, and the intuitive understanding of thin plate vibration in the experimental conditions to the characteristics of the free vibration conditions and under forced vibration, the vibration characteristics of thin plate structures, but also analyzes the different experimental conditions, different input conditions are different output response, and their respective characteristics. In this paper, thin structure of the vibration characteristics is studied. Focus on, and at different excitation conditions, plate structure shown by vibration. That is, in three different cases, including single-input single-output (SISO), single-input multiple-output (SIMO) and multiple-input multiple-output (MIMO) case, the thin plate shown their vibration characteristics, and different points. To verify the theoretical study, the results obtained. Moreover, it can be compared to determine the actual situation, according to the different needs of different constraints, can be avoided to reduce the damage to the sheet structure, vibration-resistant to extend life span.Keywords: thin plate; vibration characteristics; experimental study目录摘要 (I)ABSTRACT (II)第1章绪论 (1)1.1课题研究的意义及现状 (1)1.2薄板理论的发展简况 (1)1.3振动实验研究的发展简况 (2)1.4论文主要研究内容 (3)第2章薄板振动的基本原理 (4)2.1振动的基本概念以及特点 (4)2.1.1 振动的基本概念 (4)2.1.2 振动的基本特征量 (4)2.1.3 振动的基本形式 (4)2.2薄板的横向振动的微分方程 (4)2.2.1 弹性薄板横向振动的基本假设 (5)2.2.2 弹性薄板横向振动的几何方程与物理方程 (5)2.2.3 弹性薄板的内力分析 (8)2.2.4 弹性薄板自由振动的微分方程和边界条件 (10)2.3矩形板的固有振动 (11)2.3.1 四边简支矩形板 (12)2.3.2 一对边简支一对边任意的矩形板 (14)2.4薄板的强迫振动 (16)第3章薄板振动的实验研究 (18)3.1研究振动的意义 (18)3.2研究薄板振动的意义 (19)3.3工程测振的一般方法 (19)3.4实验仪器的选择 (20)3.4.1 激振方式的选择 (20)3.4.2 激振试验设备的选择 (22)3.4.3 传感器的选择 (23)3.5不同试验条件下，薄板振动特性的研究 (28)3.5.1 自由振动下，薄板振动特性的研究 (30)3.5.2 谐振激励下，薄板振动特性的研究 (30)3.5.3 三种不同的激励方式下的，薄板振动特性的研究 (30)致谢 (31)附件1 ........................................................................... 错误！未定义书签。

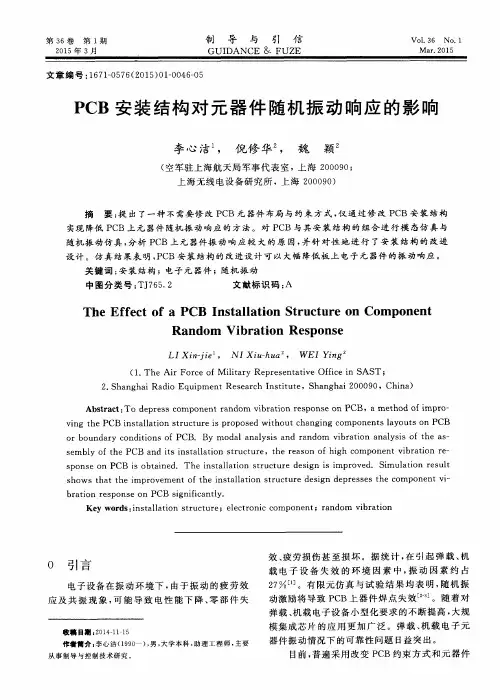

PCB安装结构对元器件随机振动响应的影响
