望京SOHO中心T1工程BIM应用实施规划方案
BIM技术在建筑施工工程中的应用和研究
BIM技术在建筑施工工程中的应用和研究摘要：伴随着信息化浪潮席卷全球，建筑信息模型(bim，building information modeling)也掀起了建筑业界的新一轮革命。
该技术是结合了计算机仿真、虚拟现实、计算机辅助设计等技术，bim的出现和应用能够较好的解决建设工程项目全寿命周期内的信息断层问题。
文章先阐述了bim的含义，虚拟施工技术，并在此基础上对bim的应用模式提出了改进意见，旨在促进bim在我国建筑施工工程中的应用。
关键词：建筑工程bim技术虚拟施工运用和研究中图分类号：tu74 文献标识码：a 文章编号：1、bim的含义和特点bim（building information modeling）为建筑信息模型。
bim 是多维的建筑模型，是指在3d建筑模型的基础上，附加施工进度模拟（4d），进度和造价模拟（5d）,项目终生信息管理（6d）以此类推，一直到nd。
近几年内，bim在建筑设计、建筑工程以及施工管理等领域引起了广泛的关注。
这样建模可以帮助建筑设计师、工程师以及施工管理者发掘更多潜在的设计可能性，使设计、施工以及项目使用时可能出现的问题可视化。
bim不仅是一个模型，也是一个完整的数据库，可以导出各种建筑部件的三维尺寸，并能自动生成各种报表、工程进度及概预算等，其准确程度与建模的精确程度成正比。
bim强大的数据库功能，也为以后项目的维修、保养、改建甚至拆除提供了很大的便利。
由于模型可以精确的计算出每种材料的数量，甚至直接自动生成数量报表，使得施工周期（图1）变得十分容易。
相关人员只需根据自己的专业经验，对模型自动生成的报表进行调整即可得到较为准确的估算。
图1 建筑结构以及建筑施工进程建筑信息模型一般应具有以下6方面的特点：①模型中包含的信息涉及整个项目生命周期。
②为项目协同建设提供支持。
③其中涉及的信息是可计算的,信息是完全数字化的。
④由参数定义的、互动的建筑物构件构成。
⑤即时的2d,3d和参数显示与编辑。
中建望京SOHO中心BIM应用实施规划方案
望京SOHO中心T1工程BIM应用实施规划方案编制：审核：审批：编制单位：中建八局望京SOHO中心T1工程项目部编制日期：2012年2月28日目录第1节编制依据 (3)第2节工程概况 (3)第3节 BIM应用背景 (4)第4节组织机构 (4)第5节软硬件配置 (5)第6节主要工作及应对措施 (6)第7节 BIM应用计划安排 (7)BIM应用实施规划方案第1节编制依据1 望京SOHO中心T1工程施工合同文本；2 望京SOHO中心T1工程设计图纸；3 业主通知（编号：WJ/Y-总-056）；4 《SOHO中国望京SOHO项目BIM应用规划》。
第2节工程概况望京SOHO中心T1工程概况：第3节 BIM 应用背景1 望京SOHO 项目整体效果图望京SOHO 整体建筑俯视为三条鱼，三座塔楼地面至屋顶，外轮廓为变曲率曲面。
内部装饰整体感觉为柔和曲线，几乎没有直线的装饰外观线，对于建筑施工是一个挑战，尤其是建筑测量定位、深化设计及，幕墙工程等。
BIM 软件在该工程中的使用，可以有效的帮助解决本工程在定位测量、幕墙施工及深化设计、方案论证等方面的工作。
望京搜侯项目管理采用BIM 技术，所使用的BIM 模型是基于Catia v5 R19制作，以Composer 为轻量化模型运行软件。
运行平台为WindowsXP sp2或Windows7 32/64位操作系统。
第4节 组织机构为确保落实业主关于BIM 软件的应用，确保BIM 在工程施工中的实际指导帮助，项目部成立以项目经理为组长，项目总工为副组长，涵盖项目部各相关部门人员的BIM 应用领导小组，在项目部内全面积极推进BIM 应用技术，以便更好的为项目施工管理服务。
1、BIM 应用领导小组组织机构图P1商业楼T1塔楼2、职责组长：统一协调公司及社会相关资源，负责项目BIM 软件的推广与应用； 副组长：根据业主、水晶石单位及组长相关要求，落实BIM 软件的应用；联系公司、水晶石或相关其它外界单位，加强项目BIM 小组及相关管理人员对于BIM 软件的培训、学习，确保BIM 软件在项目施工管理中的有效应用；组员：根据领导的安排，积极配合业主单位及水晶石单位相关要求，提供BIM 应用过程中所需的各相关资料。
建筑-望京SOHO中心工程项目策划书
每层退收平面图
T2塔楼结构面积退收变化如下：1至26层
6449m2→6347m2→6180m2→6192m2→6112m2→6026m2→5932m2→5837m2→5732m2→5624m2→5508m2→5385m2→5255m2→5114m2→4967m2→4807m2→4631m2→4442m2→4242m2→4028m2→3802m2→3564m2→3313m2→3049m2→2771m2→2444m2。
1
工程名称
2号塔楼（办公、商业）、2号商业楼、地下部分B区
2
工程地点
北京市朝阳区阜安西路与阜通西大街交叉口东南角
3
建设单位
北京望京搜候房地产有限公司
4
设计单位
由英国扎哈•哈迪德建筑事务所 (Zaha HadidArchitects)和中建（北京）国际设计顾问有限公司共同负责
5
勘察单位
北京市勘察设计研究院有限公司
分公司相关部门各备案一份。
7
本版项目管理策划为第一版，由于项目策划书执行过程中具有动态性，实施过程中，根据项目执行情况做阶段性调整和完善，形成第二版、第三版、第四版……项目管理策划，调整部分可由项目部提出，报分公司审批。分公司将对本策划书的执行情况作出过程检查，并进行考核管理。
1.2
序号
名 目
内 容
（4）外装饰施工如采用单层的斜抛撑脚手架，可以在结构施工时预埋抛撑架的拉结点。
我司进场后业主最关注的事项列述如下：
1.现场的安全文明施工，特别是现场道路清扫干不干净、厕所卫生、人员形象、大门出入口处形象、材料堆放整齐等；
2.土方开挖进度、基坑安全；
大型项目BIM管理和实施方案27
为保证本工程 BIM 技术应用的实施效果,对项目的 BIM 技术应用拟进行由集团公司主管领 导、总部相关管理部门及项目经理部组成的三级管控，集团主管领导对实施团队的组建及实 施方向进行整体把关；总部技术中心及相关管理部门成立专门的 BIM 工作团队，以深圳平安 金融中心、望京 soho 中心 T3 工程、广联达信息大厦等工程在 BIM 方面的应用的经验及成果 为基础，为项目实施 BIM 技术提供技术服务与支持；项目经理部成立包含相关专业工程师及 分包工程师的 BIM 实施团队，牵头组织实施项目 BIM 技术应用。
1042
设计企业最终产品的准确、高质量、富于创新。同时，可以直接生成准确的工程量清单，作 为招标文件的一部分，在工程量的计算上更透明、更公正。
38.1.1.2 施工阶段 （1）BIM 模型的三维立体演示，可以展示建筑构件的实际情况，立体的反映各构件的相 对位置、大小等。尤其是在钢结构构件深化设计方面，可以更快更准确的确定构件的加工、 安装施工方法，可以更早的插入作业，保证施工进度。 （2）BIM 可以生成施工模拟，可以形象的展示施工工艺和施工进展，进行更有效地流水 作业，优化施工方案和进度计划。可以使用施工模拟动画展示的施工进度来替代常规的进度 计划，使之更形象更具体。 （3）由 BIM 版本图纸生成的准确工程量，在施工过程中跟随设计变更进行更改，甲方能 第一时间确认工程量。且减少预算部门工作量，减少施工单位和建设单位在工程量计算上所 产生的误差，可以加快工程决算、结算的进行。 38.1.1.3 保修期 （1）竣工时，现场实际施工可以生成 BIM 施工模拟，可以作为竣工资料进行存档。使竣 工资料可以更形象的展现当时施工的情况。 （2）在保修期内，若出现需要维修的情况，打开实际施工的 BIM 模型，根据现场情况进 行维护，同时在模型上模拟维修，达到最佳维修效果后再进行实际维修工作。节约维修时间， 降低了维修成本。 （3）将来如果要进行功能变更，事先在 BIM 模型上模拟，然后进行更周全的决策。进而 运筹帷幄，节省时间和资源。 38.1.2 BIM 体系组织架构
中建某工程项目BIM技术应用方案说明

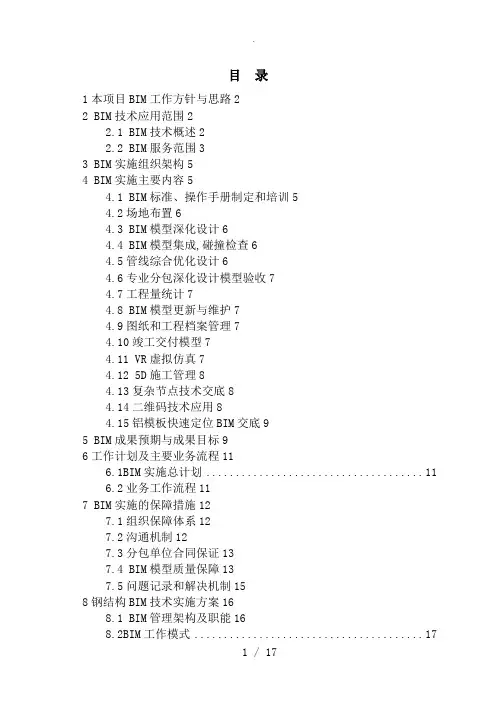

目录1本项目BIM工作方针与思路22 BIM技术应用范围22.1 BIM技术概述22.2 BIM服务范围33 BIM实施组织架构54 BIM实施主要内容54.1 BIM标准、操作手册制定和培训54.2场地布置64.3 BIM模型深化设计64.4 BIM模型集成,碰撞检查64.5管线综合优化设计64.6专业分包深化设计模型验收74.7工程量统计74.8 BIM模型更新与维护74.9图纸和工程档案管理74.10竣工交付模型74.11 VR虚拟仿真74.12 5D施工管理84.13复杂节点技术交底84.14二维码技术应用84.15铝模板快速定位BIM交底95 BIM成果预期与成果目标96工作计划及主要业务流程116.1BIM实施总计划 (11)6.2业务工作流程117 BIM实施的保障措施127.1组织保障体系127.2沟通机制127.3分包单位合同保证137.4 BIM模型质量保障137.5问题记录和解决机制158钢结构BIM技术实施方案168.1 BIM管理架构及职能168.2BIM工作模式 (17)8.3全周期数据跟踪178.4大数据归集分析178.5条码跟踪架构178.6条码状态17中建某工程项目BIM技术应用方案1本项目BIM工作方针与思路我公司BIM工作室自成立以来,在推广BIM技术的过程中始终以"实现建设项目全生命周期信息化的精细管控"为目标,依托重大工程,引入外部培训力量,着力强化团队建设、制度建设和软硬件建设,为BIM技术的深度推广应用奠定人才和物质基础。
我公司BIM团队在发展的过程中队伍不断壮大,工程应用经验不断丰富并在国内BIM大赛中获得多项荣誉。
本项目要将BIM技术应用到施工的全过程中,使建筑信息在各单位之间、各施工阶段无损传递,提高业主、监理及各施工方协同水平,这样才能有效的缩短工期。
本项目将在现场施工前,按照业主方和BIM顾问要求完成本项目BIM实施策划,针对该项目制定BIM建模统一标准,完成各专业建模工作,通过三维模型数据接口集成土建、钢结构、机电、幕墙等多专业模型,开展承包范围内所有专业图纸深化设计、4D仿真施工模拟、管线综合优化、净高复合、砌体管线洞口预留预埋优化、复杂技术交底、工程量统计、模型漫游方案评估等应用；以BIM模型为载体,使用BIM5D平台将施工过程中进度、合同、成本、工艺、质量、材料等信息集成,为施工过程中的进度管理、现场协调、成本管理、材料管理等关键过程提供准确的构件几何位置、工程量、资源量、计划时间等,帮助管理人员进行有效决策和精细管理,减少施工变更,缩短项目工期、控制项目成本、提升工程质量；在施工过程中定时维护BIM模型,确保最终竣工模型的准确性,将竣工模型移交给业主方,方便后期运维管理。

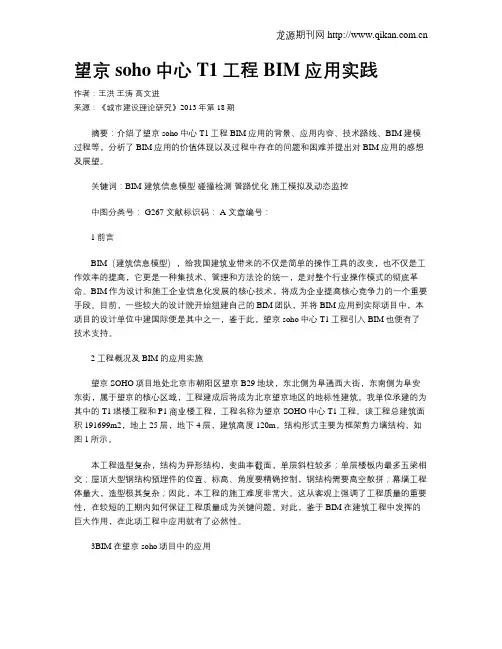

望京soho中心T1工程BIM应用实践
望京soho中心T1工程BIM应用实践作者：王洪王涛高文进来源：《城市建设理论研究》2013年第18期摘要：介绍了望京soho中心T1工程BIM应用的背景、应用内容、技术路线、BIM建模过程等，分析了BIM应用的价值体现以及过程中存在的问题和困难并提出对BIM应用的感想及展望。
关键词：BIM 建筑信息模型碰撞检测管路优化施工模拟及动态监控中图分类号： G267 文献标识码： A 文章编号：1前言BIM（建筑信息模型），给我国建筑业带来的不仅是简单的操作工具的改变，也不仅是工作效率的提高，它更是一种集技术、管理和方法论的统一，是对整个行业操作模式的彻底革命。
BIM作为设计和施工企业信息化发展的核心技术，将成为企业提高核心竞争力的一个重要手段。
目前，一些较大的设计院开始组建自己的BIM团队，并将BIM应用到实际项目中，本项目的设计单位中建国际便是其中之一，鉴于此，望京soho中心T1工程引入BIM也便有了技术支持。
2工程概况及BIM的应用实施望京SOHO项目地处北京市朝阳区望京B29地块，东北侧为阜通西大街，东南侧为阜安东街，属于望京的核心区域，工程建成后将成为北京望京地区的地标性建筑。
我单位承建的为其中的T1塔楼工程和P1商业楼工程，工程名称为望京SOHO中心T1工程。
该工程总建筑面积191699m2，地上25层，地下4层，建筑高度120m，结构形式主要为框架剪力墙结构，如图1所示。
本工程造型复杂，结构为异形结构，变曲率截面，单层斜柱较多；单层楼板内最多五梁相交；屋顶大型钢结构预埋件的位置、标高、角度要精确控制，钢结构需要高空散拼；幕墙工程体量大，造型极其复杂；因此，本工程的施工难度非常大。
这从客观上强调了工程质量的重要性，在较短的工期内如何保证工程质量成为关键问题。
对此，鉴于BIM在建筑工程中发挥的巨大作用，在此项工程中应用就有了必然性。
3BIM在望京soho项目中的应用BIM技术的每一项应用都基于模型，模型中包含大量信息，信息模型除建筑、结构、机电设备外，还包括施工模型、场地模型、工艺模型等。
望京SOHO项目踏勘报告
日期：2014-9-23
望京SOHO智能建筑管理系统和LEED级绿色节能建筑
美国绿色建筑LEED认证标准 望京SOHO在建筑设计和施工组织等方面都将 达到美国绿色建筑LEED认证标准，打造节能、节水 、舒适、智能的绿色建筑。 打造节能: 采用高性能的单元式玻璃幕墙系统，玻 璃采用双银LOW- E 玻璃，其综合节能效率远优于普 通LOW- E 玻璃，具有极高的可见光透过率和极低的 太阳能透过率，夏季能有效阻挡太阳能的进入； 节水: 中水的合理回收和利用使本项目建筑节水率 达到40%。在办公的各楼层设置直饮水供应点，自来 水经过多级过滤处理后，达到生饮水标准，为办公 人员提供安全卫生的饮用水； 舒适: 集中的新风净化处理系统，源源不断为大楼 人员提供洁净的空气，新风标准较美国LEED 基本标 准增加30%，新风采用高效静电除尘过滤，瞬间杀灭 细菌和病毒，并过滤空气中灰尘； 智能的绿色建筑: 设置智能楼宇管理系统 (IBMS:Intelligent BuildingManagementSystem), 对楼宇实现智能化管理，让生活和工作在楼里的人 更高效、安全、舒适。 在望京SOHO的设计和建设中，我们引入了建筑信息模型系统(简称BIM，Building Information Modeling) 。BIM将所有与地产开发相关的信息集成到一个三维可视化模型上，是一个着眼于全建筑生命周期的信息化平台， 从而使项目信息得到便捷、有效的传递。基于此平台，开发商可以避免由于信息模糊、不对称造成的“推倒从来” 式的浪费，实现楼宇从设计、建设到运营全部网络化的高效管理。
该产品除了可以有效过滤pm25颗粒物以外还具有捕捉空气中的各种细菌病毒分解甲醛等化学污染物及有害气体等功能可将空气中pm05以上的悬浮颗粒强制带上静电荷收集到集尘室上各种细菌病毒尘螨等微生物的生长可以在高压电离场中得到抑制空气中自然菌的消亡率高达90以上
BIM技术在消防工程造价控制中的应用研究
BIM技术在消防工程造价控制中的应用研究作者：樊华杜跃萍来源：《消防界》2023年第22期作者简介：樊华（1982- ），男，汉族，江西上饶人，本科，高级工程师，研究方向：建筑工程；杜跃萍（1981- ），女，汉族，江西南昌人，硕士研究生，高级工程师，研究方向：环境艺术设计。
摘要：随着建筑信息模型（BIM）技术的不断发展和成熟，其在消防工程领域的应用逐渐深入。
BIM技术通过提供三维可视化模型和信息集成管理，为消防工程造价控制提供了新的解决方案。
本文旨在探讨BIM技术在消防工程造价控制中的应用以及如何通过BIM技术优化成本管理流程。
首先，分析了消防工程造价控制的现状和面临的挑战，详细介绍了BIM技术的基本原理及其在消防工程中的应用。
其次，通过案例研究，展示了BIM技术在实际项目中如何实现成本预测、控制和优化。
最后，总结了BIM技术在消防工程造价控制中的优势和潜在问题，并提出了未来研究方向。
研究结果表明，BIM技术能够有效提高消防工程造价控制的准确性和效率，是未来消防工程管理的重要工具。
关键词：BIM技术；消防工程；工程造价控制；成本优化；信息管理引言随着建筑行业的迅猛发展，消防工程作为保障建筑安全的重要组成部分，其造价控制成为了工程管理中的关键环节。
BIM技术作为一种新兴的信息技术，为消防工程造价控制提供了新的解决方案。
本文旨在探讨BIM技术在消防工程造价控制中的应用，以期提高造价管理的效率和准确性，降低成本，确保消防工程质量和安全。
一、消防工程造价控制现状（一）消防工程造价控制的重要性消防工程作为建筑安全的核心部分，其造价控制对于确保项目经济效益和公共安全至关重要。
有效的造价控制能够保障消防系统的质量，同时避免因成本超支导致项目延误或质量下降。
在当前建筑行业竞争激烈的背景下，合理的造价控制成为提升企业竞争力的关键因素[1]。
消防工程造价控制不仅涉及初期的设计和施工阶段，还包括后期的维护和更新。
因此，一个全面且高效的造价控制体系对于消防工程的长期運营和维护同样重要。
望京SOHO
建筑设计
主要功能分布
B1~F05：商业
F03~F45：办公B1~B4：车库设备小裙房：商业
建筑设计
防火分区示意图B1
避难区设计：
T3 建筑完成面高度181m,属超高层建筑，按要求设计避难层。
避难层位置：
F15，F29
避难面积：
按0.2 m²/人设计避难区
疏散楼梯在避难层采用错位设计
防火分区示意图及消防电梯：所有塔楼单元均设计了消防电梯
1 塔楼分区变化
3Tower 平面分区变化：
3.消防设计
3.6 防火分区示意图
T1 F24 T2 F15T1 F15
1.2 T2 分区及电梯计算
电梯计算结果：
1. C-Core 9部电梯（4.05万）：
L：4 Lifts
H：5 Lifts
10 Lifts ; 4500 m2/Lift
2. B-Core 10部电梯（4.28万）：
L：5 Lifts
H：5 Lifts
10 Lifts ; 4280 m2/Lift
3. A-Core 8部电梯（3.33万）：
Option a:
L：5 Lifts 1800kg 3.5m/s
H：3 Lifts
Option b:
L: 4 Lifts
H；4 Lifts
8 Lifts ; 4160m2/Lift
总计27部电梯4322m2/Lift
结合ZHA平面设计安排流线，尽量减少额外开口，但也会出现大量商业，办公疏散混流。
办公大堂
Breezeway 商业大堂
Breezeway 核心筒设计
塔楼轴网设想
通过质心获得一个对
该核心筒相对均质的
轴线方向。
望京SOHO项目BIM应用总结PPT精选文档
三维可视化碰撞报告—空调风管与结构碰撞
-
5 2011-9-30
设计优化
• 碰撞检查
三维可视化碰撞报告—空调风管与结构碰撞
-
6 2011-9-30
设计优化
• 碰撞检查
二维碰撞报告—管道专业与暖
设计优化
• 碰撞检查
二维碰撞报告—管道专业与暖通专业碰撞
-
8 2011-9-30
机电管线综合排布
• 主干线管线排布
T3综合后主干线模型
-
15 2011-9-30
机电管线综合排布
• 机电管线综合排布图
-
16 2011-9-30
机电管线综合排布
• 主干线管线排布
走廊内主干线综合排布
-
17 2011-9-30
机电管线综合排布
• 主干线管线排布
走廊内主干线综合排布
-
18 2011-9-30
工程量统计
• BIM属性信息提取
-
33 2011-9-30
工程量统计
• 工程量汇总
-
34 2011-9-30
谢 谢！
机电管线综合排布
• 主干线管线排布
-
19 2011-9-30
机电管线综合排布
• 净高控制
-
20 2011-9-30
机电管线综合排布
• 净高控制
-
21 2011-9-30
预留孔洞校核
• 进出户管线与建筑外墙的预留孔洞校核
-
22 2011-9-30
预留孔洞校核
• 进出户管线与建筑外墙的预留孔洞校核
-
23 2011-9-30
预留孔洞校核
• 塔楼新风管出走廊预留洞校核
单侧支模施工技术abmu
单侧支模施工技术abmu单侧支模施工技术【说明】北京望京soho项目建筑造型独特，工程设计中有一些特殊部位结构施工难度大，施工中技术人员进行了技术创新。
本文主要介绍了一种单侧支模施工方法，供大家借鉴。
1 新技术简介1.1 工程概况望京SOHO中心T1工程总建筑面积191699m2，地上建筑面积138195m2，地下建筑面积53504m2，地上25层，建筑高度96.00m（结构高度95.20m，建筑装饰构架高度120m），地下3层，地下部分4层，结构形式为框架剪力墙结构，其中B4层与B3层相连处高低跨部位垂直高度为6.2m，上部钢筋与下部钢筋间最大距离8.4m，该部位施工难度极大。
1.2 工程难度与特点因本工程工期紧张，且施工场地狭小，B4层与B3层相连处高低跨部位垂直高度为6.2m，上部钢筋与下部钢筋间最大距离8.4m，混凝土浇筑量大，如果按照传统施工工艺进行B4与B3相连处高低跨部分施工，势必增加资源投入，延长工期，影响其他施工的作业面。
项目部技术部根据现场实际情况，比较多种施工方案，最终确定采用定型桁架支撑系统，进行单侧支模施工，通过优化施工方案该部位混凝土改为一次性浇筑，既缩短了工期，又减少资源投入，增加了施工安全性。
1.3 新技术应用情况伴随着城市建设的高速发展，在城市建筑中受施工场地面积限制影响及墙体对防水的要求较高而采用的单侧墙体模板施工方式的工程将日趋普遍。
但因为没有穿墙螺栓来抵抗混凝土的侧压力，给施工带来较大的困难。
应用单侧模板及斜撑，采取有效的加固措施，使混凝土侧压力通过面板传至龙骨、背楞，最终传至单侧斜撑上，保证了施工顺利进行。
1.4 关键技术与创新传统的模板支撑工艺是采用钢管搭设排架作为模板的支撑体系，该工艺使用钢管数量大，搭设周期长，一次支模高度较低，整体性差，侧向位移大，且易出现模板上浮、胀模、混凝土墙面平整度、垂直度差等缺陷，施工质量难以保证。
对于高度较大墙体支模，施工难度更大。
中建某工程项目BIM技术应用方案
中建某工程项目BIM技术应用方案1.本项目BIM工作方针与思路在本项目中，我们将采用BIM技术进行设计、施工和管理，并严格遵循以下工作方针和思路：全面贯彻BIM理念，实现信息共享、协同工作；以客户需求为导向，注重设计效果和施工质量；优化设计方案，提高施工效率，降低成本；加强BIM技术应用培训，提高团队综合素质。
2.BIM技术应用范围2.1 BIM技术概述BIM技术是一种基于三维建模的数字化设计和施工管理方法，可以实现多方面的应用，包括但不限于以下方面：建筑设计；结构设计；机电设计；施工管理；设备维护管理。
2.2 BIM服务范围在本项目中，我们将采用BIM技术进行以下服务：建筑设计；结构设计；机电设计；施工管理；设备维护管理；工程量统计；图纸和工程档案管理；VR虚拟仿真；5D施工管理；复杂节点技术交底；二维码技术应用。
3.BIM实施组织架构在本项目中，我们将建立以下BIM实施组织架构：BIM项目经理：负责整个BIM项目的管理和协调工作；BIM技术负责人：负责BIM技术的应用和推广；设计团队：负责建筑、结构和机电设计；施工团队：负责施工管理和设备维护管理；BIM培训师：负责BIM技术应用培训。
4.BIM实施主要内容4.1 BIM标准、操作手册制定和培训在本项目中，我们将制定BIM标准和操作手册，并进行BIM技术应用培训，以确保团队成员能够熟练掌握BIM技术的应用方法和标准。
4.2 场地布置在本项目中，我们将根据BIM技术的应用要求，合理布置场地，包括但不限于以下方面：电脑设备配置；服务器配置；网络布置。
4.3 BIM模型深化设计在本项目中，我们将进行BIM模型的深化设计，包括但不限于以下方面：建筑模型深化设计；结构模型深化设计；机电模型深化设计。
4.4 BIM模型集成，碰撞检查在本项目中，我们将进行BIM模型的集成和碰撞检查，以确保各专业之间的协调和一致性。
4.5 管线综合优化设计在本项目中，我们将进行管线的综合优化设计，包括但不限于以下方面：管线布置；管线材料选择；管线连接方式。
中建某工程项目BIM技术应用方案
中建某工程项目BIM技术应用方案一、背景介绍中建某工程项目是一项大型建造工程，该项目位于某城市的市中心地带，总建造面积约为10万平方米。
为了提高项目的设计、施工和运营管理效率，中建公司决定引入BIM（建造信息模型）技术来支持项目的全生命周期管理。
二、应用目标1. 提高设计效率：通过BIM技术，实现多学科专业的协同设计，减少设计冲突，提高设计质量和效率。
2. 优化施工过程：利用BIM技术进行施工过程摹拟和优化，提前发现施工难点和风险，提高施工效率和安全性。
3. 改善运营管理：将BIM模型与设备管理系统集成，实现设备信息的实时更新和维护，提高设备管理效率和运营成本控制。
三、应用方案1. 建立BIM模型：针对该项目，建立一个全面的BIM模型，包括建造、结构、给排水、电气、暖通等各个专业的信息。
2. 协同设计：利用BIM协同平台，各专业团队进行信息共享和协同设计，实现设计冲突的自动检测和解决。
3. 施工过程摹拟：基于BIM模型，利用施工过程摹拟软件，对施工过程进行摹拟和优化，确定最佳施工方案。
4. 施工现场管理：引入BIM技术进行施工现场管理，包括材料管理、进度管理、质量管理等，提高施工效率和质量控制。
5. 运营管理集成：将BIM模型与设备管理系统集成，实现设备信息的实时更新和维护，提高设备管理效率和运营成本控制。
四、实施步骤1. 确定BIM团队：成立专门的BIM团队，包括BIM经理、BIM技术人员、专业设计师等，负责BIM技术的应用和推广。
2. 数据采集：采集项目相关的设计、施工和运营管理数据，包括CAD图纸、设备信息、材料信息等。
3. BIM模型建立：基于采集到的数据，利用BIM软件建立项目的BIM模型，并进行模型的验证和修正。
4. 协同设计：各专业团队利用BIM协同平台进行信息共享和协同设计，解决设计冲突，并进行模型的更新和维护。
5. 施工过程摹拟：基于BIM模型，利用施工过程摹拟软件进行施工过程的摹拟和优化，确定最佳施工方案。
BIM技术在望京SOHO项目是如何应用的
BIM技术在望京SOHO项目是如何应用的望京SOHO中心工程是搜候中国在望京地区建设的集商业办公于一体的地标型建筑，由世界著名设计大师扎哈·哈迪德担任总设计，总建筑面积52万m2。
整个建筑群由一个整体地下室和T1、T2、T3三栋塔楼组成，每栋塔体的平面和立面呈弧形，体现自然风动的感觉和效果。
其中，T3标段为三栋塔楼中的最高建筑，地下4层，地上45层，檐口高度200m，总建筑面积16.4万m2，其中地下3.8万m2，地上12.6万m2。
T3整个建筑外形立面和平面均为不规则的曲弧线设计，1～45层单层面积4000～780m2不等，逐层无明显规律性内收，均为非标准层，给建筑、钢结构、幕墙、机电等专业施工带来很大困难。
同时，对总包方综合协调及管理能力也提出了较高要求。
BIM技术在本工程施工阶段的应用主要体现在可视化控制，便于各方协调，尤其在重点、复杂空间机电深化、钢结构和幕墙设计、加工、安装上发挥了重要作用，为施工顺利进行创造了有利条件。
设计优化和可视化建造。
设计阶段，根据建筑设计要求，利用BIM技术对结构、幕墙、景观等专业模型进行碰撞检查，实现设计优化。
东下沉广场BIM模型机电综合布线。
受外形影响，塔楼内部空间不规则，同时办公室内设计无吊顶，机电各专业管线外露，对管线排布设计要求高。
机电专业利用BIM技术解决水、电、暖各专业间管线碰撞问题的同时，还对管线的排布进行优化，综合优化布线的外观质量。
机电管线BIM模型钢结构深化、加工及现场施工。
本工程钢结构柱原设计整体为空间无变化规律的弧形，且钢梁布置为非正交，深化设计难度较大，对构件加工及现场安装的精度要求高。
利用BIM技术对梁柱节点、钢柱相贯节点等进行深化设计，从而减少了加工过程中材料的浪费，提高了现场安装质量。
钢结构相贯节点BIM模型外框架钢结构BIM模型幕墙深化设计、加工及现场施工。
塔楼外墙为玻璃幕墙和铝板幕墙，外立面与内部结构之间空间小（300～400mm），同时，由于外形原因，幕墙弧形板块量大。
BIM技术在望京SOHO中心T1机电工程的应用
BIM技术在望京SOHO中心T1机电工程的应用摘要：本文首先对工程进行重难点分析，进而详细阐述了BIM技术在望京SOHO中心T1机电工程中的应用，对BIM应用效果进行了分析，为以后的BIM技术应用提供了参考。
关键词：BIM技术、机电工程、应用效果1项目概况望京SOHO中心项目位于北京市朝阳区，基地东北侧为阜通西大街，东南侧为阜安东街，西南侧为望京街，西北侧为阜安西街。
项目总建筑面积521265㎡，地下部分四层，底层建筑标高-19.30m，其中一号办公塔楼（T1）25层，建筑高度96.00，T1标段总建筑面积19.1万㎡。
2工程难点分析项目主要特点：整体外观为多曲面，外围从下往上逐层缩小，各层布置均不完全一致；办公户内为裸吊顶布置、机电管线需排布美观；屋面钢结构造型复杂、机电管线密集，这都给机电施工带来了难度。
通过引进BIM技术，其能够有效解决上述问题。
2.1整体多曲面2.2户内裸吊顶办公户内为裸吊顶布置：机电管线需排布美观，且需与建筑协调。
而户内的结构梁均不完全平行，这给机电管线的排布和安装都带来了很大的难度。
2.3屋顶钢结构复杂3 BIM应用概要本项目开展BIM应用主要着力在二次深化设计、三维模型碰撞检测及调整、仿真模拟及方案论证、装配模拟、进度计划逻辑排列、物料跟踪、数字化建造七个部分，构建可视化的数字建筑模型。
3.1二次深化设计根据设计院下发的施工图纸进行二次深化设计，出具二次深化设计图纸。
进行平面二次深化设计是一项工作量很大的工作，其深化设计图纸出图的进度对项目的整体进度影响很大，其图纸的质量对后期三维模型的建立及碰撞消除影响不容忽视。
3.2三维模型碰撞检测及调整在二次深化设计图纸的基础上，建立三维模型，实施碰撞测试，根据测试结果调整二次深化设计图纸，直至实现零碰撞。
3.3仿真模拟及方案论证通过 BIM模型的建立，对一些重要的施工方案、环节或采用新工艺的关键部位等施工指导措施进行施工模拟和分析，优化施工方案，提高方案的可行性。
望京SOHO超高层异形结构施工测量放线技术
望京SOHO超高层异形结构施工测量放线技术
李超;于科;葛振刚;赵伟平
【期刊名称】《施工技术》
【年(卷),期】2015(044)012
【摘要】望京SOHO建筑施工难度大,工期紧,外观采用流畅曲线形设计.建筑外围轮廓由复杂曲线构成且不同部位曲率与半径并不相同,建筑的每层轮廓曲线各异,给建筑物的坐标确定及现场施工测量带来很大难度,按照传统的坐标确定方法和常规施工放样方法难以跟上施工进度,影响施工效率和施工工期甚.至会影响工程质量.为保质保量保周期地完成施工测量工作,特将BIM技术引入施工过程中,并提出了“搓层放样、分层控制”及“二分法”技术方案,两者有机结合,既保证了图纸中坐标的准确定位又保证了施工质量与工期.
【总页数】5页(P130-134)
【作者】李超;于科;葛振刚;赵伟平
【作者单位】中建八局第一建设有限公司,山东济南250100;中建八局第一建设有限公司,山东济南250100;中建八局第一建设有限公司,山东济南250100;中建八局第一建设有限公司,山东济南250100
【正文语种】中文
【中图分类】TU198.2
【相关文献】
1.北京望京SOHO弧形屋面钢结构施工技术 [J], 王良波;姚建忠;马贵红;何志祥
2.望京SOHO塔楼顶部钢结构异形管桁架制作过程质量控制 [J], 张祥龙;张仲林
3.望京SOHO塔楼顶部钢结构异形管桁架制作过程质量控制 [J], 张祥龙;张仲林;
4.兰州奥体中心运动员公寓与体育产业用房工程异形结构施工放线技术研究 [J], 何文辉;禹宁;司拴牢;刘波
5.丽泽SOHO双塔复杂连体超高层施工过程中结构变形研究 [J], 林冰;康强;张旭乔
因版权原因，仅展示原文概要，查看原文内容请购买。
